Popis

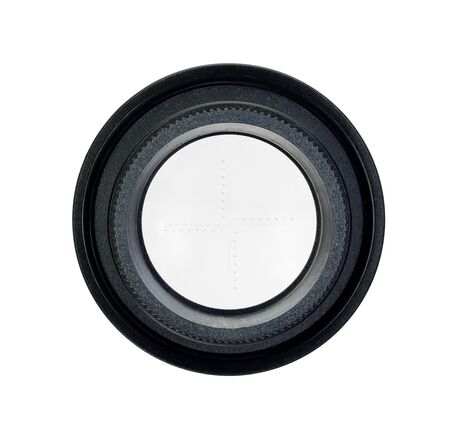

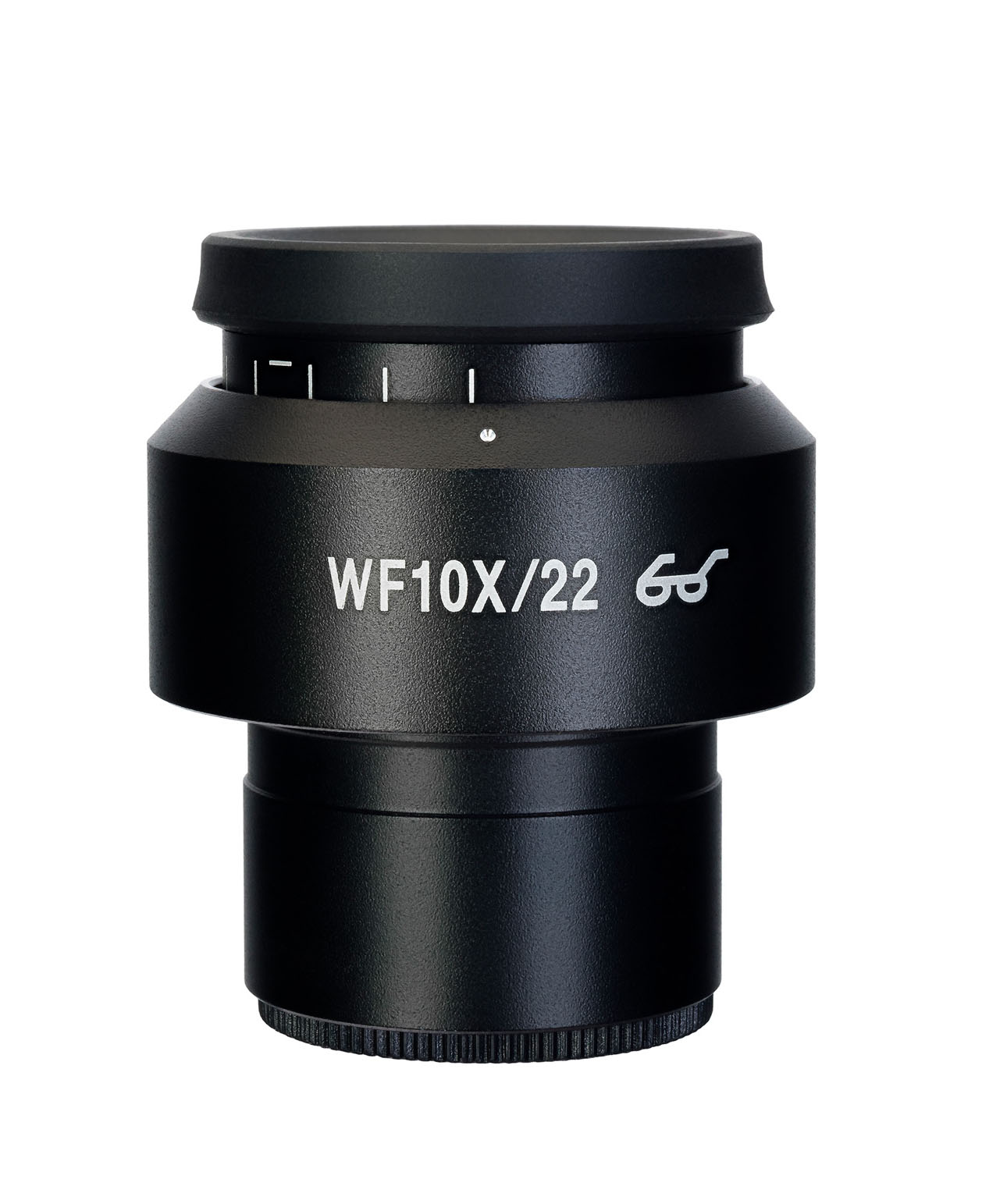

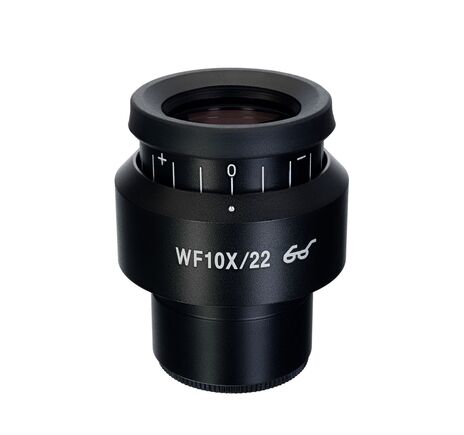

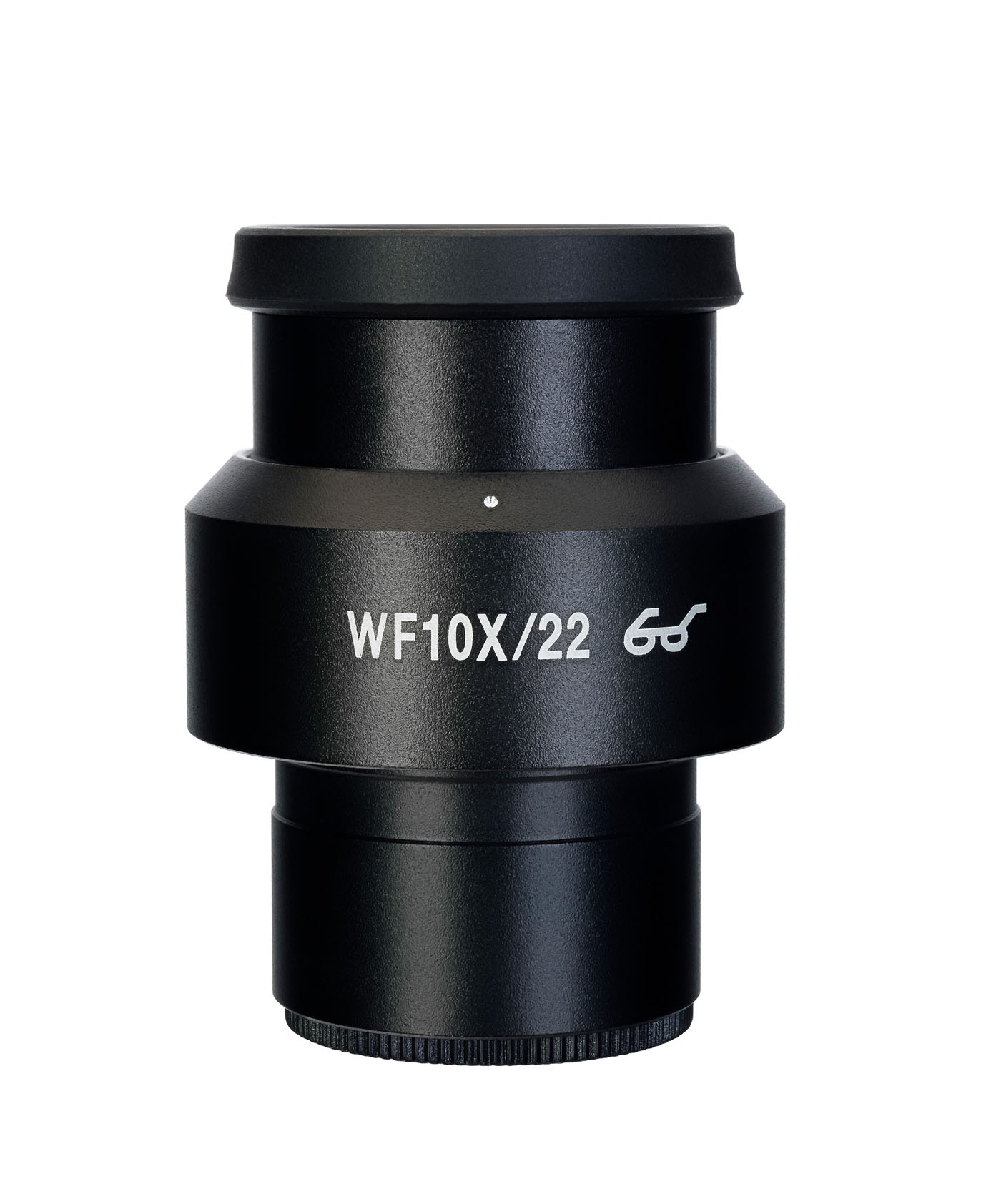

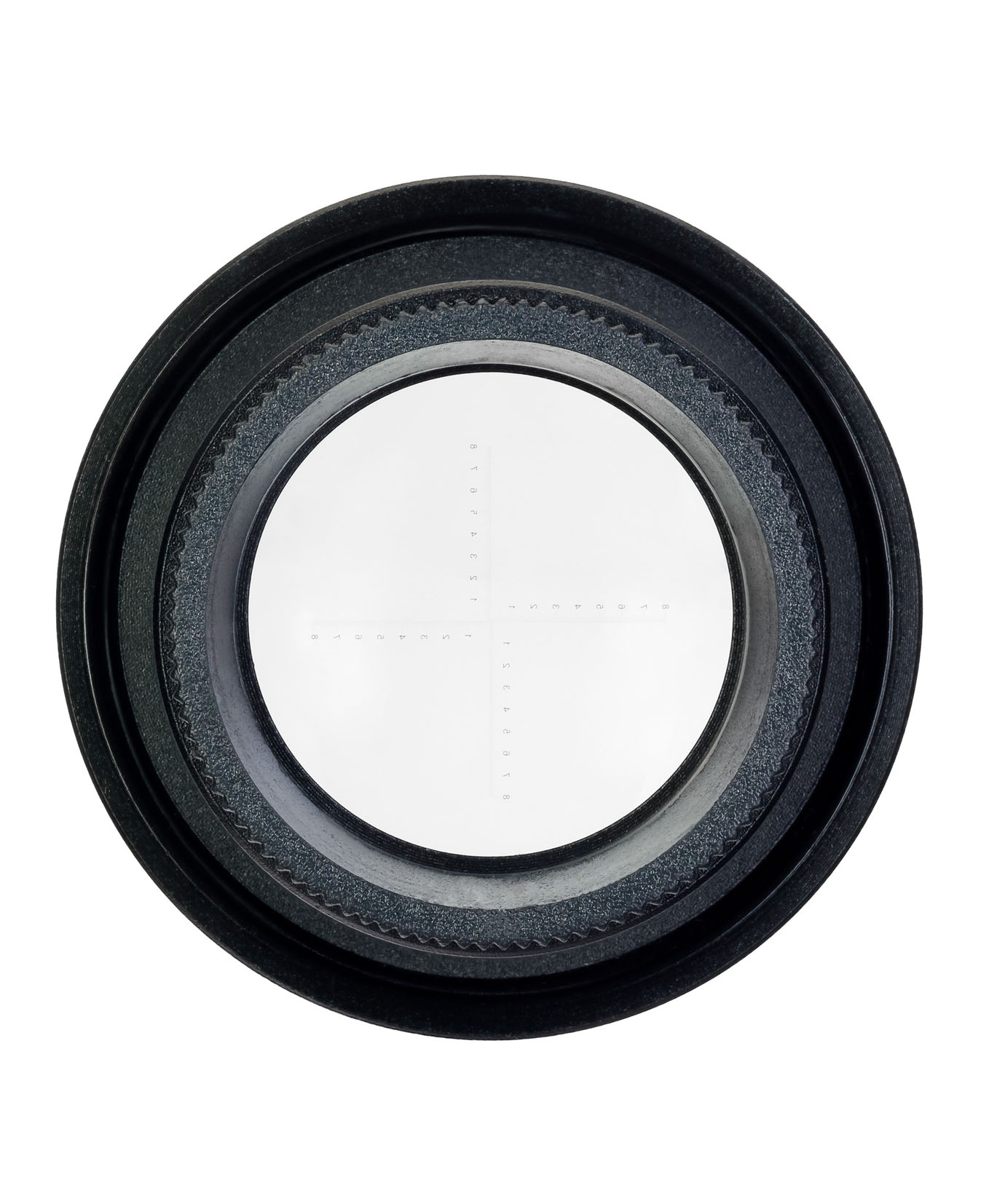

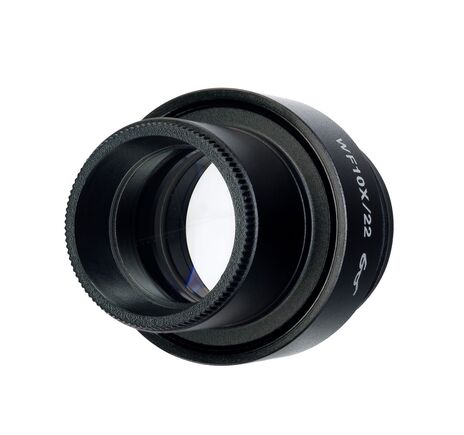

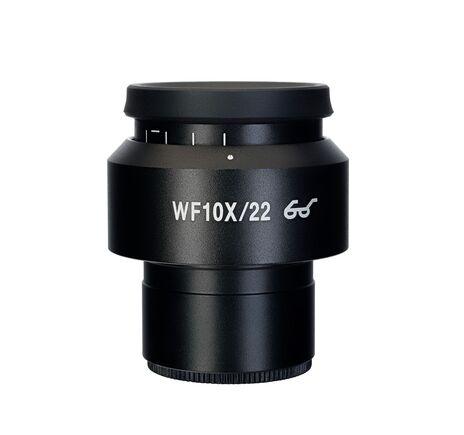

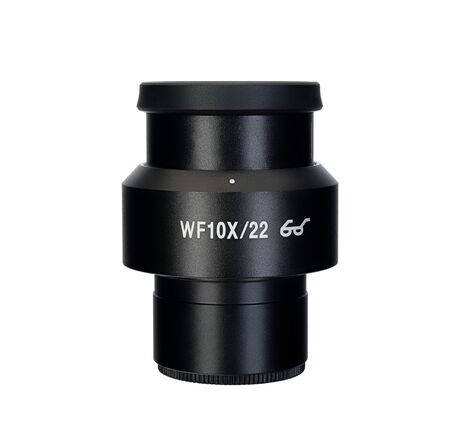

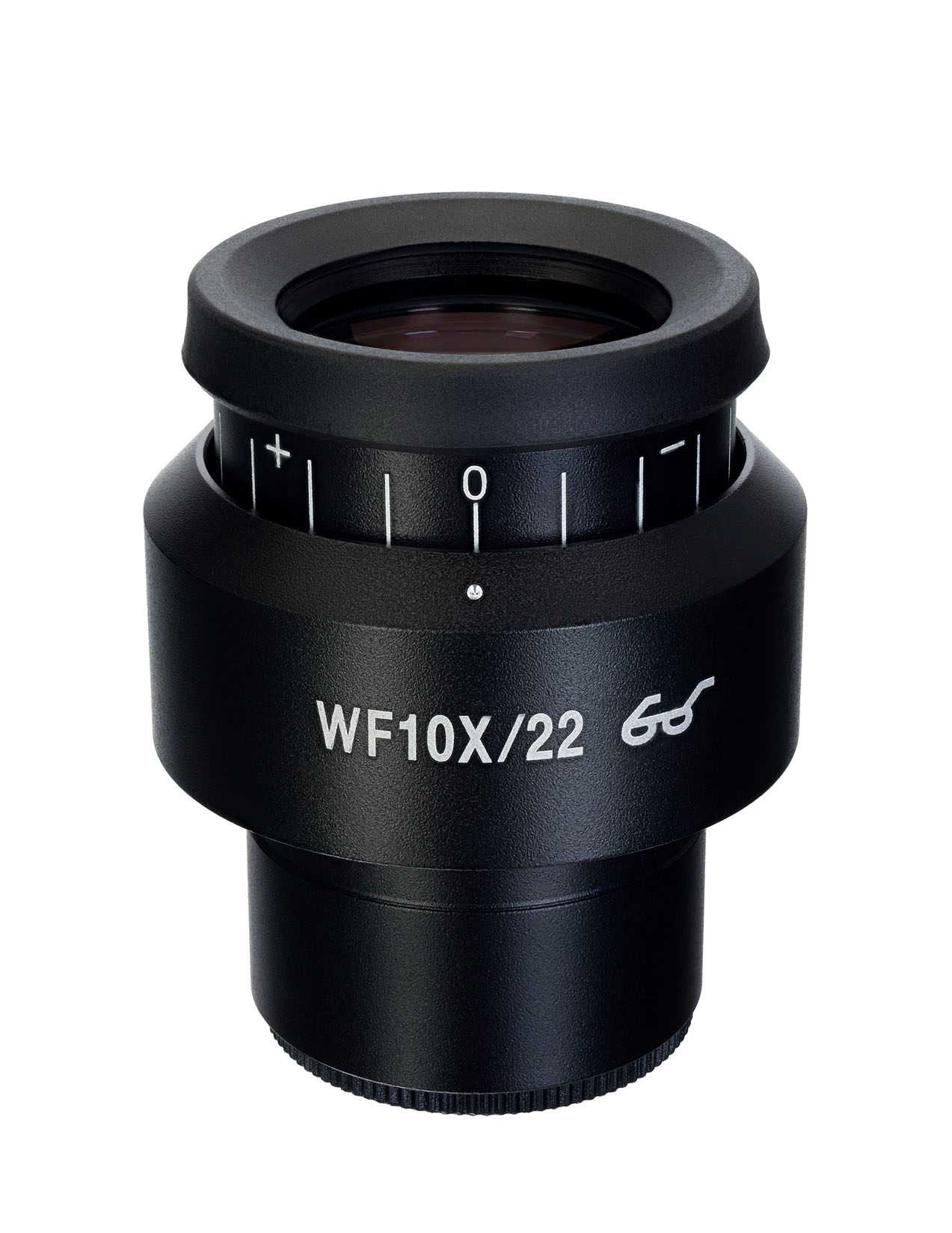

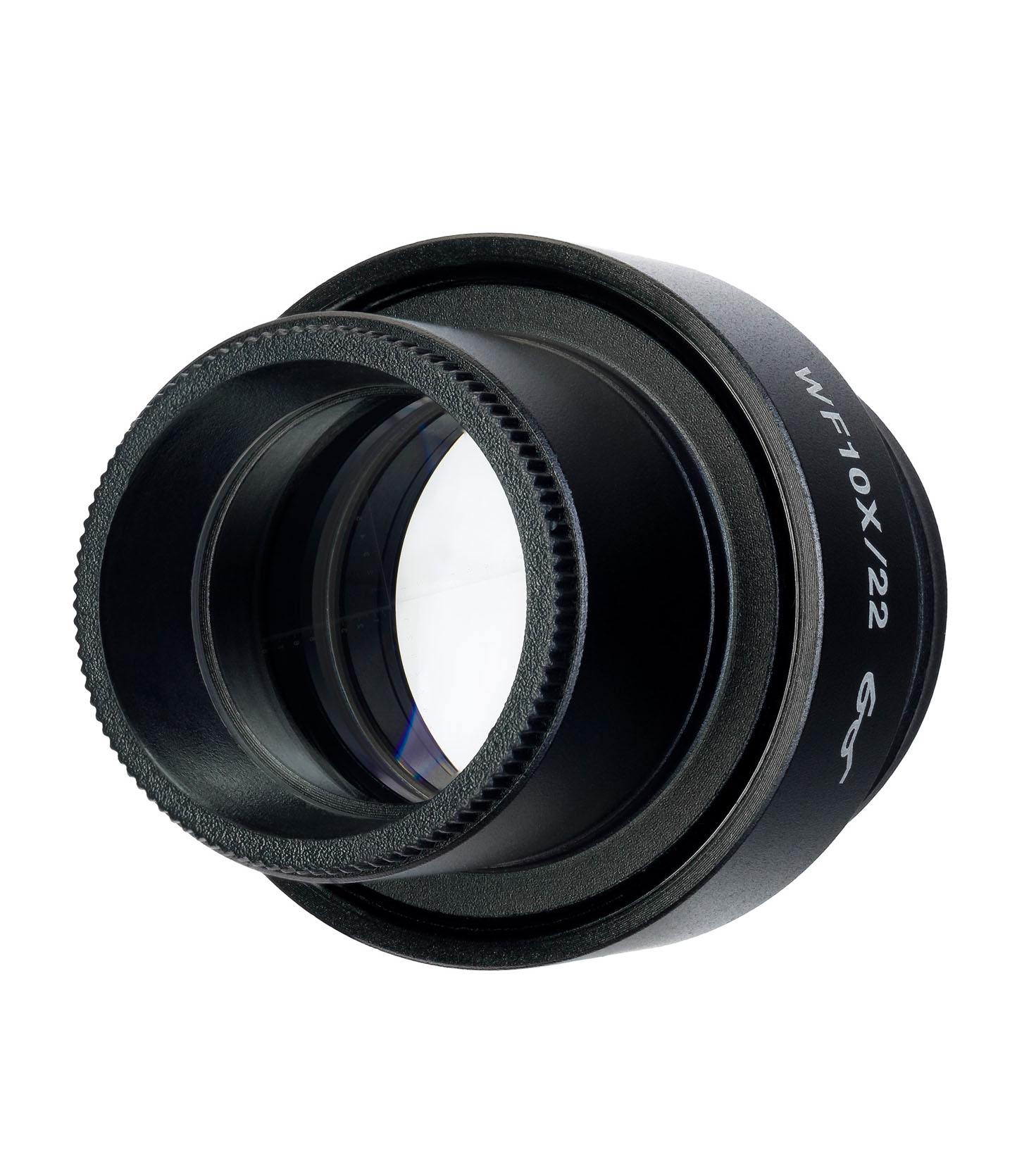

Okulár so stupnicou sa používa na meranie veľkosti vzoriek a ich štruktúr v lineárnych jednotkách: milimetroch alebo mikrónoch. Okulár sa montuje namiesto štandardného okulára s 10-násobným zväčšením. Stupnica je umiestnená v rovine apertúry poľa s krokom 0,1 mm. Priemer okulára je 30 mm.
Nastavenia
Pred meraním je potrebné kalibrovať okulárovú stupnicu pre každé zväčšenie použitého objektívu. Potrebné je kalibračné sklíčko - mikrometer so stupnicou. V prípade stereoskopického mikroskopu odporúčame použiť kalibračné sklíčko s delením stupnice 0,1 mm. Sklíčko by sa malo umiestniť na stolík a mikroskop by sa mal zamerať na stupnicu. Okulár sa otáča v okulárovom tubuse, až kým stupnice sklíčka a okulára nie sú rovnobežné.
Výpočet hodnoty okulárovej stupnice pre každé zväčšenie objektívu
Výpočet pre každé zväčšenie objektívu sa vykonáva podľa vzorca: E=TL/A, kde E - časť okulárovej stupnice T - časť mikrometrickej stupnice na preparáte vyznačená na stolnom mikrometri (0,01 mm) L - počet dielikov na stupnici stolného mikrometra A - počet dielikov na okulárovej stupnici.
Výsledné hodnoty dielikov okulárovej stupnice pre každé zväčšenie objektívu by sa mali zaznamenať.
Výpočet skutočnej lineárnej veľkosti objektu
Pri meraní objektu by ste mali najprv vypočítať počet dielikov okulárovej stupnice, ktoré objekt pokrýva. Výsledok vynásobte hodnotou mierky, ktorá bola predtým vypočítaná pre zvolené zväčšenie objektívu. Výsledná hodnota bude skutočná lineárna veľkosť objektu.
Kompatibilita:
- Stereomikroskop MAGUS Stereo 7B
- Stereomikroskop MAGUS Stereo 7T
- Stereomikroskop MAGUS Stereo 8B
- Stereomikroskop MAGUS Stereo 8T
- Hlava mikroskopu MAGUS Stereo 7BH
- Hlava mikroskopu MAGUS Stereo 7TH
- Hlava mikroskopu MAGUS Stereo 8BH
- Hlava mikroskopu MAGUS Stereo 8TH
| Specifikácie | |
|---|---|
| Materiál objektívu | Optické sklo |
| Zväčšenie, x | 10 |
| Priemer zorného poľa, mm | 22 |
| Dioptrická korekcia | + |
| Delenie mierky, mm | 0,1 |
| Priemer oka, mm | 30 |
| Značka | MAGUS | Záruka | 0,5 | EAN | 5905555019642 |
| Rozmery balenia (DxŠxV) | 4x4x6 cm | Dodacia hmotnosť | 0.9 kg |
