Popis

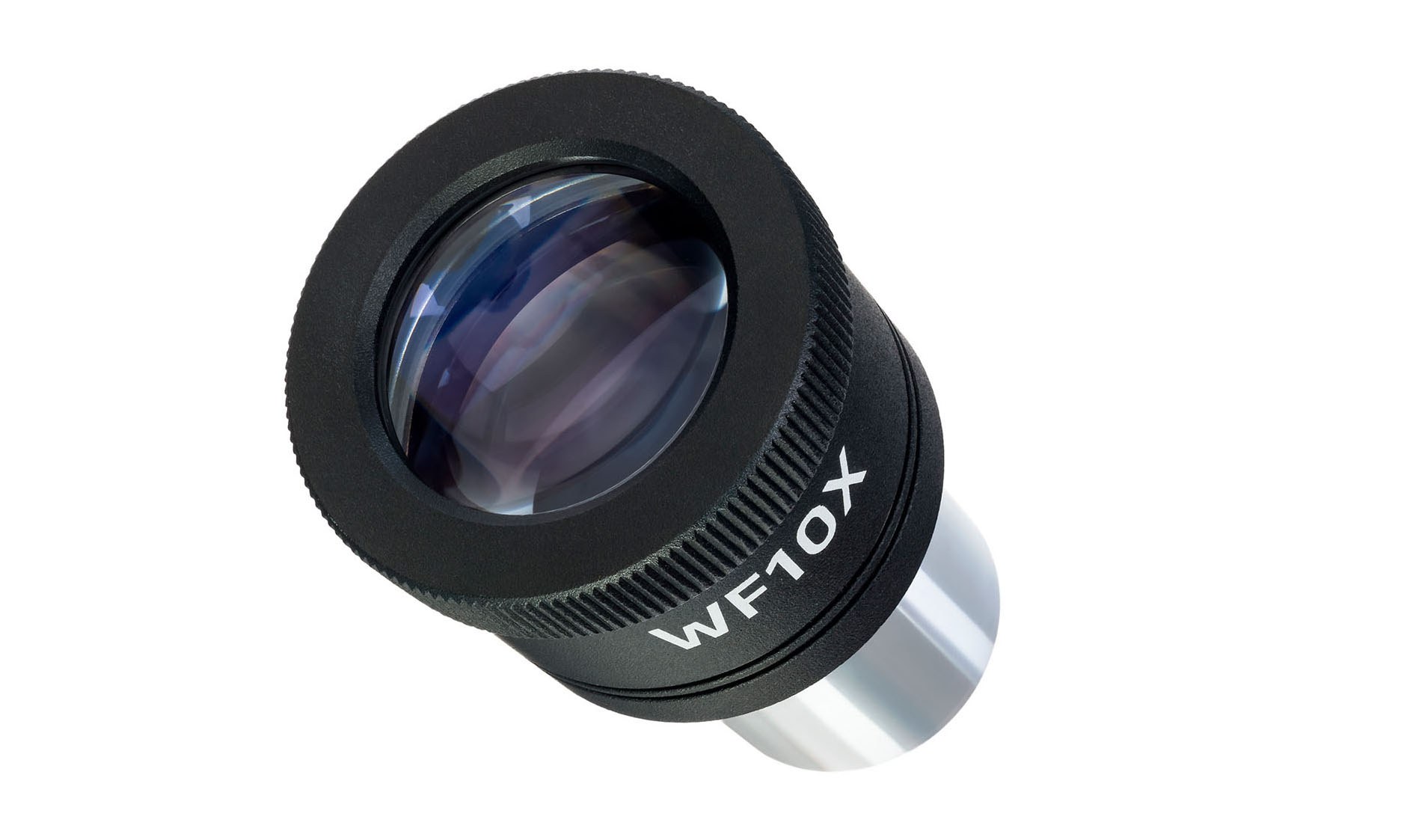

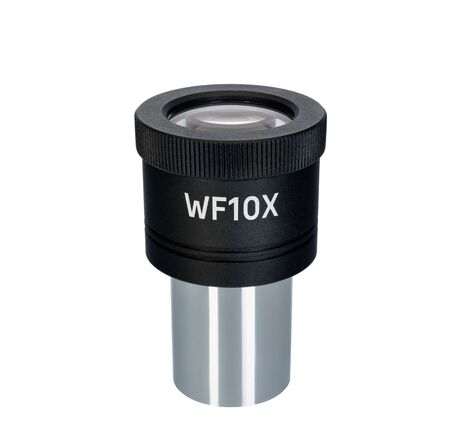

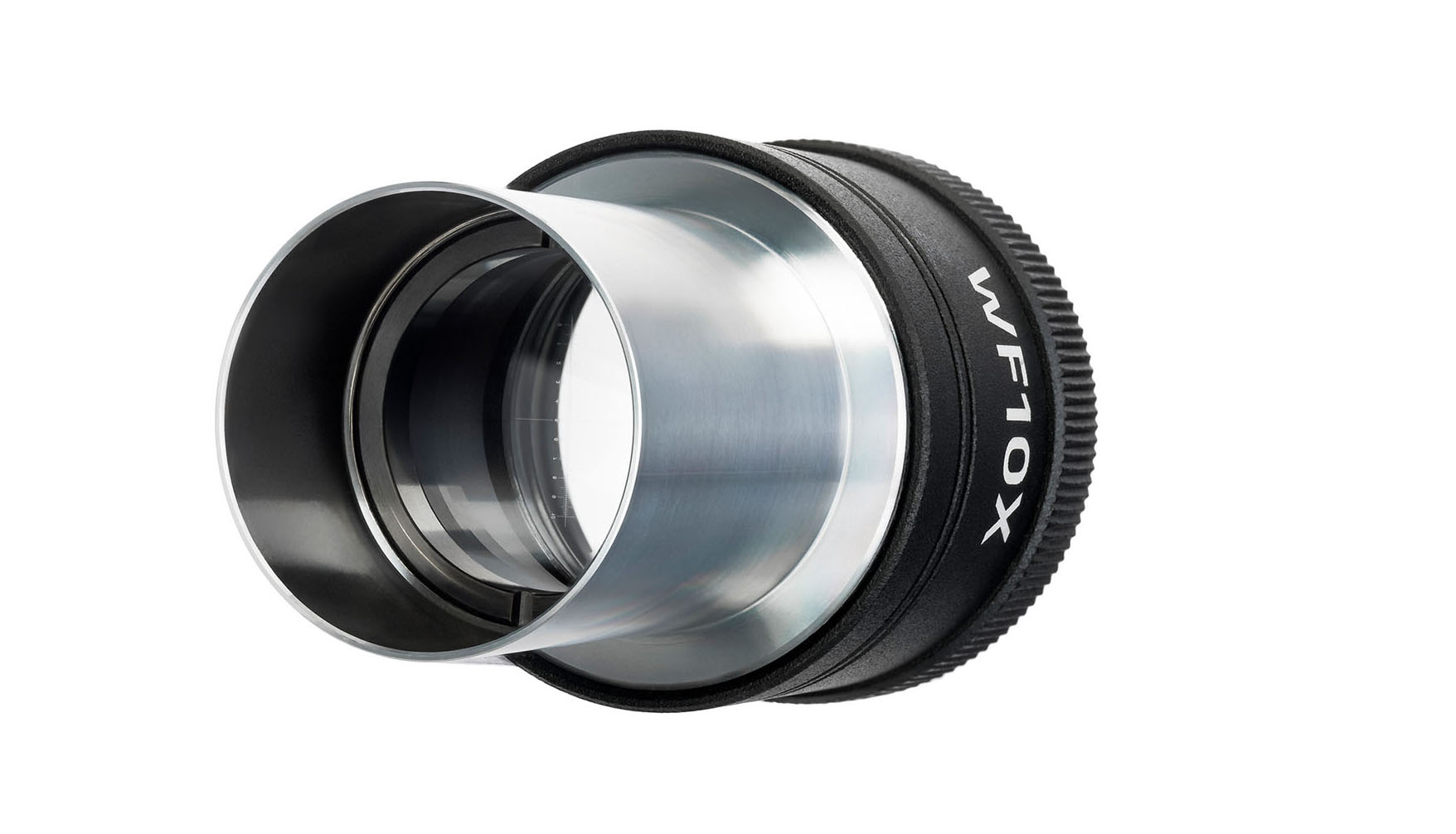

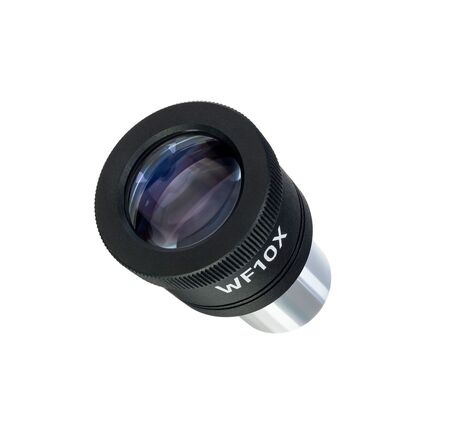

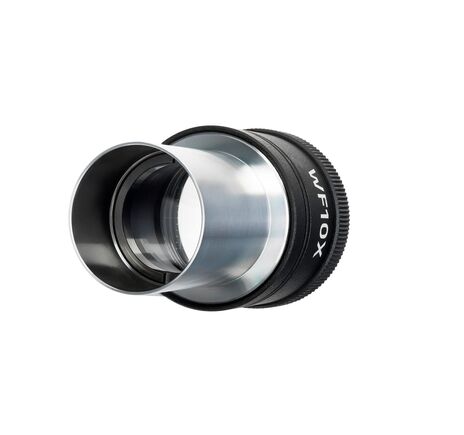

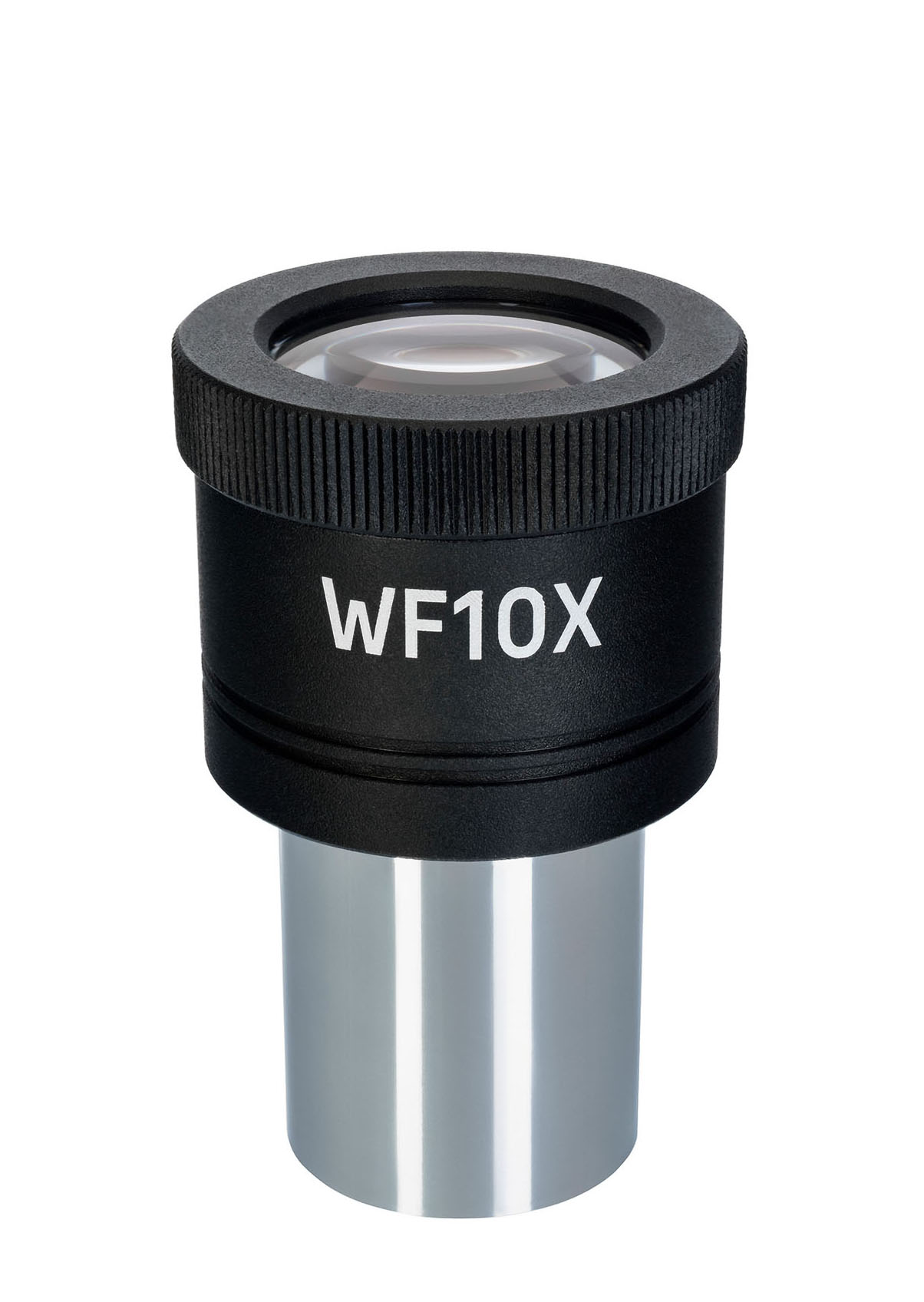

Okulár E10S s 10-násobným zväčšením je vybavený stupnicou na rovine apertúry poľa. Slúži ako bežný okulár s 10-násobným zväčšením a možno ho použiť aj na meranie veľkosti objektov alebo ich prvkov. Stupnica je označená v milimetroch a mikrónoch. Ak chcete vykonať merania, okulár sa musí najprv kalibrovať pre každý objektív, ktorý plánujete použiť. Okulár E10S sa zmestí do tubusu s priemerom 23,2 mm.
Kalibrácia
Na kalibráciu potrebujete kalibračné sklíčko s delením stupnice 0,01 mm. Umiestnite sklíčko na stolík a zaostrite mikroskop na jeho stupnicu. Potom otáčajte okulárom v tubuse, až kým delenia na stupnici kalibračného sklíčka a stupnica okulára nebudú rovnobežné. Potom by sa mal vykonať výpočet.
Výpočet
Musíte vypočítať, ako spolu súvisia dieliky na stupnici okulára a stupnici kalibračného sklíčka (mikrometra pracovného stola): koľko dielikov na stupnici okulára pripadá na stupnicu kalibračného sklíčka (pre objektívy s malým zväčšením) alebo koľko dielikov na kalibračnom sklíčku pripadá na stupnicu okulára (pre objektívy so stredným alebo veľkým zväčšením). Potom použite vzorec:
E=TL/A, kde
E - časť okulárovej stupnice;
T - časť stupnice mikrometra na pracovnom stole vyznačená na mikrometri pracovného stola (0,01 mm);
L - počet dielikov na stupnici mikrometra na pracovnom stole;
A - počet dielikov na stupnici okulára.
Zapíšte číslo získané ako výsledok výpočtov pre každú šošovku.
Veľkosť vzorky sa vypočíta takto: Najprv určte, koľko dielikov na stupnici okulára zaberá. Toto číslo potom vynásobte výsledkom získaným zo vzorca pre každý objektív. Toto číslo bude zodpovedať lineárnej hodnote vzorky.
Kompatibilita:
- Biologický mikroskop MAGUS Bio 230B
- Biologický mikroskop MAGUS Bio 230BL
- Biologický mikroskop MAGUS Bio 230T
- Biologický mikroskop MAGUS Bio 230TL
- MAGUS Pol 850 Polarizačný mikroskop
