Popis

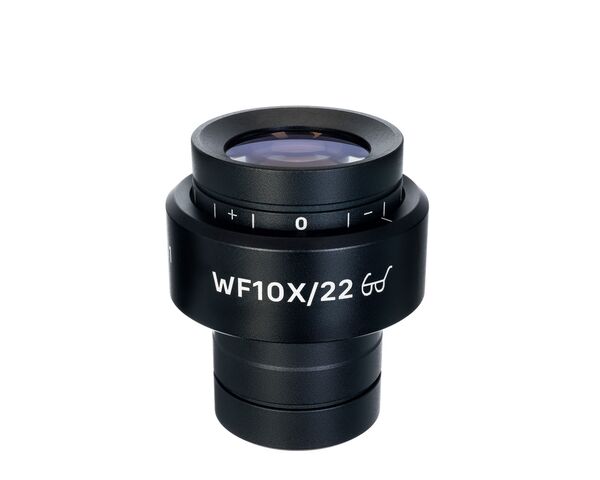

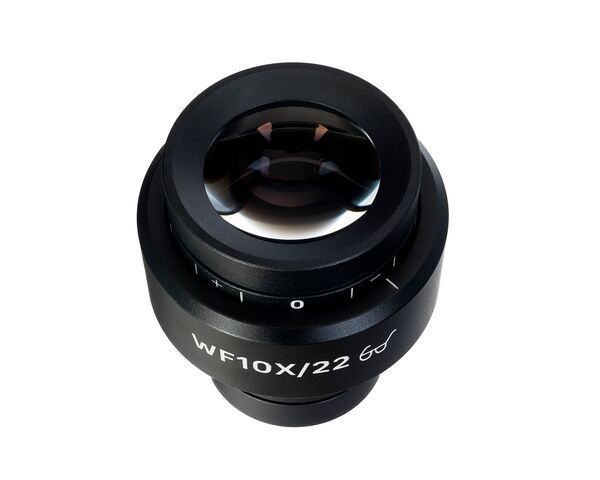

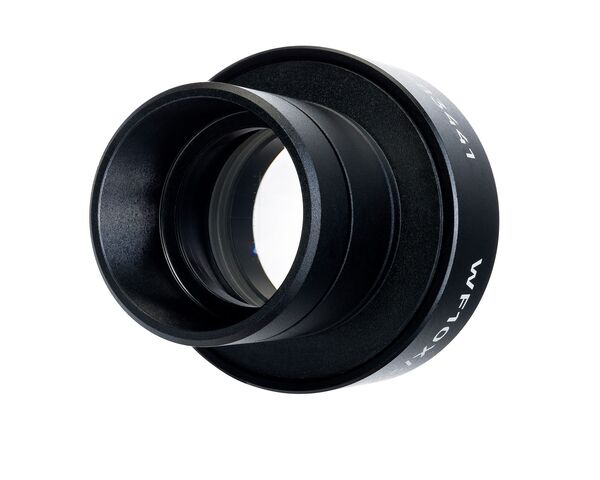

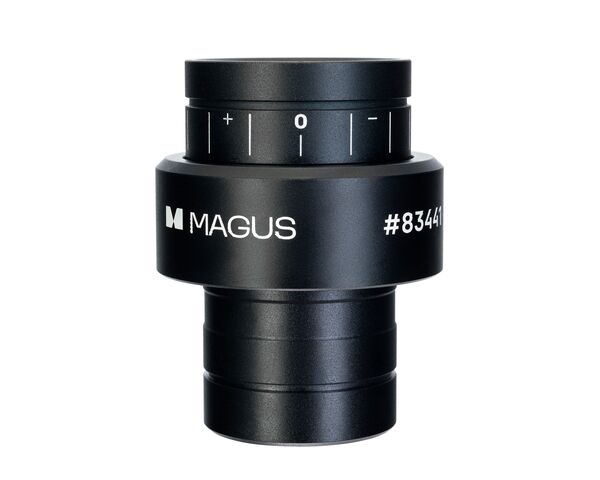

Okulár SE10S má nielen 10-násobné zväčšenie, ale je vybavený aj stupnicou na vyhodnotenie veľkosti vzorky alebo jej štruktúr v milimetroch alebo mikrónoch. Stupnica je označená v krokoch po 0,1 mm a nachádza sa v oblasti poľnej clony okulára. Pred meraním kalibrujte stupnicu na parametre každého objektívu, s ktorým plánujete pracovať. SE10S sa inštaluje do tubusu s priemerom 30 mm.
Kalibrácia
Kalibrácia sa vykonáva pomocou kalibračného sklíčka (pracovný mikrometer). Umiestnite ho na pracovný stôl a nasmerujte mikroskop na jeho stupnicu rozdelenú po 0,1 mm. Potom otáčajte okulárom v tubuse, kým sa dieliky na stupnici okuláru nestretnú s dielikmi na kalibračnom sklíčku.
Výpočet
Na kalibráciu okulárovej stupnice pre vybraný objektív použite vzorec:
E=TL/A, kde
E - zlomok okulárovej stupnice;
T - časť mikrometrickej stupnice na pracovnom stole vyznačená na mikrometri pracovného stola (0,01 mm);
L - počet dielikov na stupnici mikrometra na pracovnom stole;
A - počet dielikov na stupnici okulára.
Hodnota E sa musí zadať pre každý objektív. Pri meraní vzorky spočítajte počet tikov na stupnici okulára medzi dvoma požadovanými bodmi. Potom tento počet vynásobte číslom E. Výsledkom je lineárna hodnota meraného objektu.
Kompatibilita:
- Stereomikroskop MAGUS Stereo 9T
