Popis

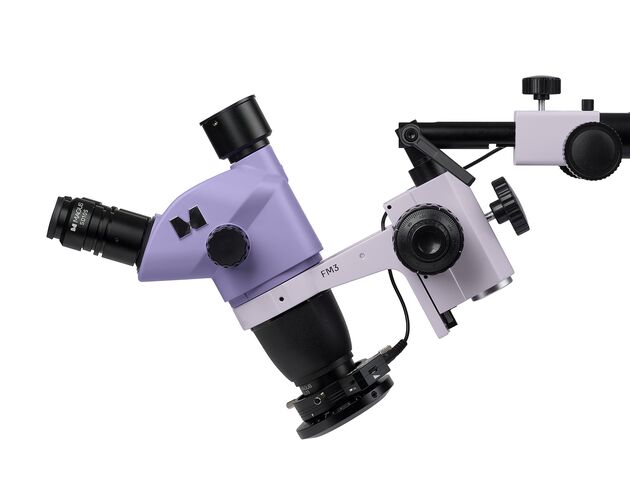

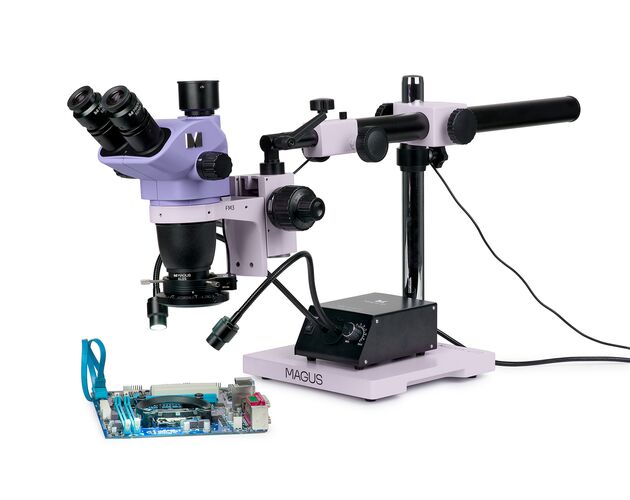

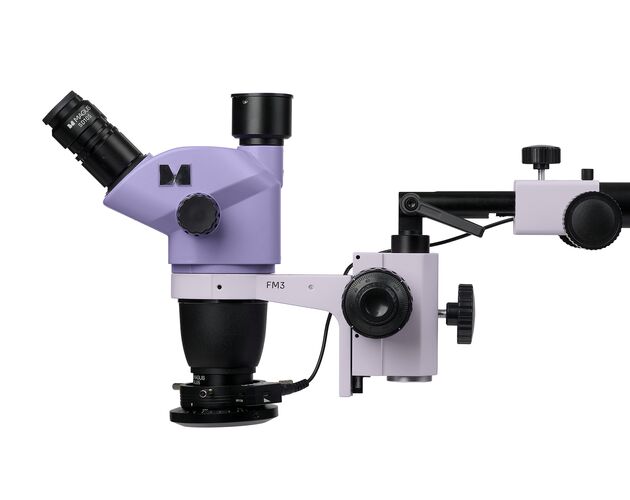

Stereomikroskop MAGUS Stereo 8TR je profesionálne pracovné riešenie pre spájkovanie, opravy elektroniky a kontrolu kvality. Zostava je založená na stereomikroskope série MAGUS Stereo 8H s optickou konštrukciou Greenough a univerzálnom stojane MAGUS UT2. Mikroskop poskytuje zväčšenie 3,25× – 55×, realistický trojrozmerný obraz a veľkú hĺbku ostrosti, čo umožňuje presnú manipuláciu s objektmi bez straty priestorovej orientácie.
Typické použitie
Spájkovanie a oprava elektronických komponentov, servisná diagnostika plošných spojov, kontrola kvality, montáž jemnej mechaniky a vizuálna kontrola povrchovej topografie materiálov.
Hlavné prednosti
- Greenough stereoskopická optika — poskytuje realistický 3D obraz s veľkou hĺbkou ostrosti a prirodzenou orientáciou objektu.
- Plynulý zoom 3,25× – 55× — kontinuálna zmena zväčšenia v pomere 8,4:1 bez potreby preostrovania.
- Trinokulárna hlavica — umožňuje budúce rozšírenie o digitálnu kameru pre dokumentáciu a analýzu.

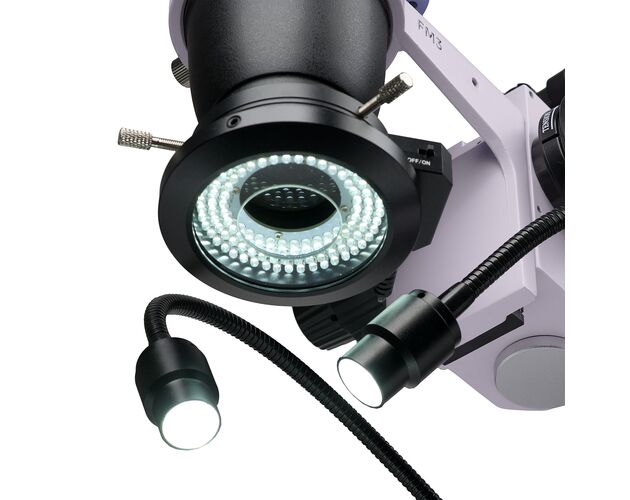

- Dva typy osvetlenia — kruhové LED osvetlenie s polarizačným filtrom eliminuje odlesky, husie krky umožňujú šikmé osvetlenie pre zvýraznenie detailov.
- Univerzálny stojan s mikroposuvom — umožňuje presné nastavenie polohy mikroskopu nad pracovnou plochou.
- Koaxiálne hrubé a jemné zaostrovanie — presné a pohodlné ovládanie v celom rozsahu zväčšenia.
Pre koho je model vhodný
- Servisy elektroniky a mobilných zariadení
- Výrobné a kontrolné pracoviská
- Laboratóriá vývoja a prototypovania
- Technické dielne a servisné centrá
Praktická výhoda trinokulárnej konštrukcie

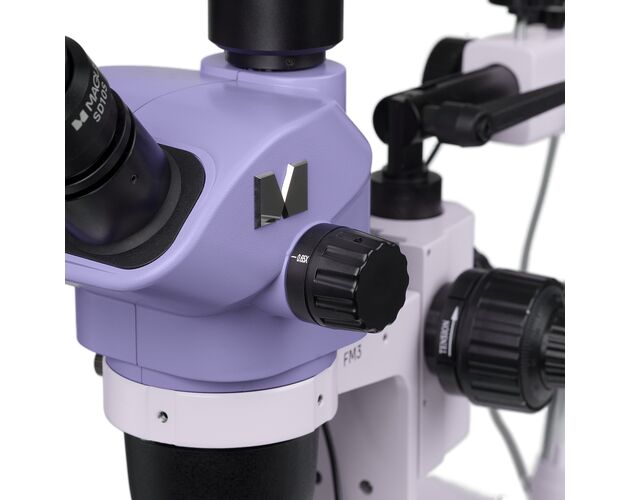

Trinokulárna hlavica umožňuje pohodlné pozorovanie cez okuláre a zároveň poskytuje možnosť budúceho pripojenia digitálnej kamery cez C-mount adaptér. Používateľ tak môže jednoducho rozšíriť mikroskop o dokumentáciu obrazu bez nutnosti výmeny zariadenia.
Ergonomická pracovná zostava

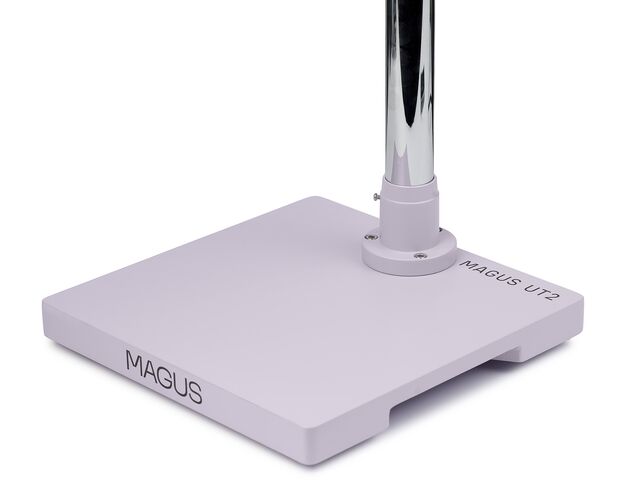

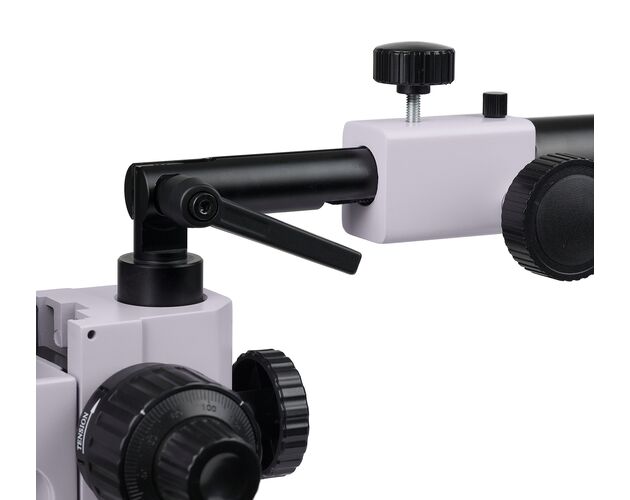

Univerzálny stojan MAGUS UT2 s masívnou základňou minimalizuje vibrácie a poskytuje veľký pracovný rozsah. Mikroposuv umožňuje presné horizontálne nastavenie hlavice a nastaviteľný uhol optickej osi zlepšuje komfort pri spájkovaní alebo kontrole zakrivených objektov.
Presné optické parametre, rozsah zväčšenia a technické údaje nájdete nižšie v sekcii Technické parametre.
Technické parametre
Stereo mikroskopická zostava s trinokulárnou hlavicou a kĺbovým ramenom pre flexibilnú manipuláciu a prácu s väčšími vzorkami
Kategória
| Skupina produktu | Stereomikroskop – set s ramenom |
| Typ konštrukcie | Priamy stereo mikroskop |
Konštrukcia
| Optická koncepcia | Greenough |
| Typ hlavice | Trinokulárna |
| Priemer hlavice | 76 mm |
| Sklon hlavice | 45° |
| Interpupilárna vzdialenosť | 54 – 75 mm |
| Priemer okulárového tubusu | 30 mm |
Kontrastné metódy
| Svetlé pole | Áno |
Okulár
| Štandardný okulár | 10× / 22 mm |
| Dioptrická korekcia | ±5 D (na každom okulári) |
| Očný odstup | High Eye Point |
| Voliteľné okuláre | 10×/22 mm s mierkou; 15×/16; 20×/12; 25×/9; 30×/8 |
Objektívy / Zoom
| Zoom objektív | 0,65× – 5,5× |
| Celkové zväčšenie | 6,5× – 55× |
| Zväčšenie s prídavným objektívom 0,5× | 3,25× – 27,5× |
| Pomer zoomu | 8,4 : 1 |
| Pracovná vzdialenosť | 105 mm (177 mm s objektívom 0,5×) |
| Zorné pole | 33,8 – 4 mm (67,7 – 8 mm s objektívom 0,5×) |
| Voliteľné prídavné objektívy | 0,5×; 1,5×; 2× |
| Rozšírený rozsah (voliteľné) | 3,25× – 33× / 177 mm, 47 mm, 26 mm / 67,7 – 0,9 mm |
Zaostrovanie / mechanika

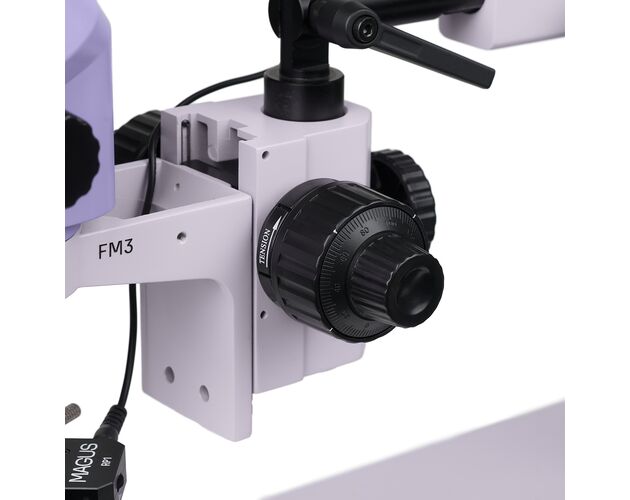

| Mechanizmus zaostrovania | Koaxiálne hrubé a jemné zaostrovanie na oboch stranách |
| Zdvih hrubého zaostrenia | 45 mm |
| Rozlíšenie jemného zaostrenia | 2 µm |
| Regulácia tuhosti | Áno |
Stojan a rameno

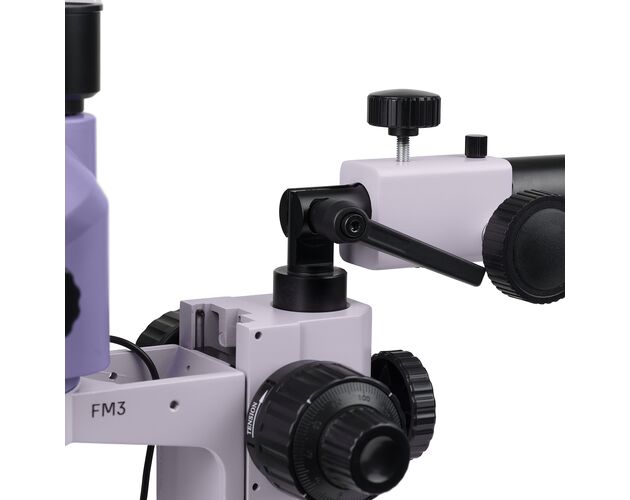

| Typ stojana | Kĺbové rameno |
| Horizontálne rameno – priemer | 38 mm |
| Horizontálne rameno – dĺžka | 470 mm |
| Vertikálne rameno – priemer | 38 mm |
| Vertikálne rameno – dĺžka | 493 mm |
| Horizontálny rozsah pohybu | 380 mm |
| Maximálna výška vzorky | 150 mm (65 mm s objektívom 0,5×) |
| Uchytenie (kolík) | Ø 32 mm |
| Základňa | 252 × 252 × 30 mm |
Osvetlenie
| Typ osvetlenia | Dopadajúce svetlo |

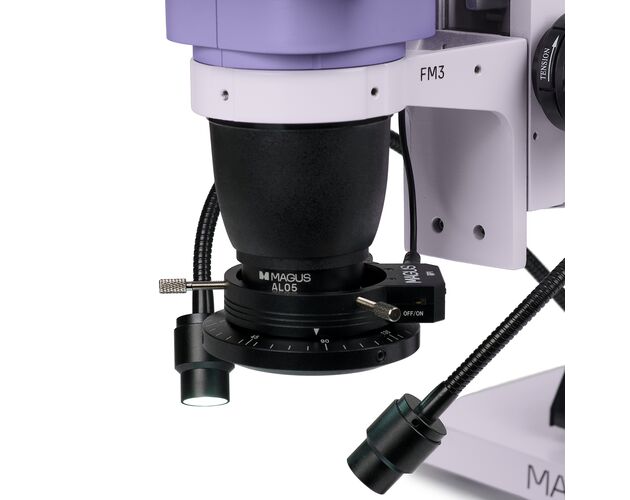

| Kruhové osvetlenie | LED s polarizačným filtrom a reguláciou jasu |

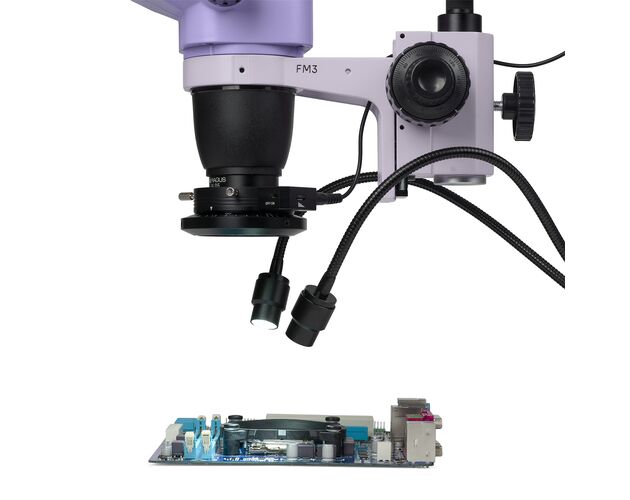

| Flexibilné osvetlenie | Gooseneck LED s reguláciou jasu |
Napájanie
| Napájanie | AC 115 – 230 V / 50–60 Hz |
Prevádzkové podmienky
| Prevádzková teplota | 0 – 40 °C |
| Prevádzková vlhkosť | 20 – 85 % |
Technické údaje podľa oficiálneho datasheetu výrobcu.
