Popis

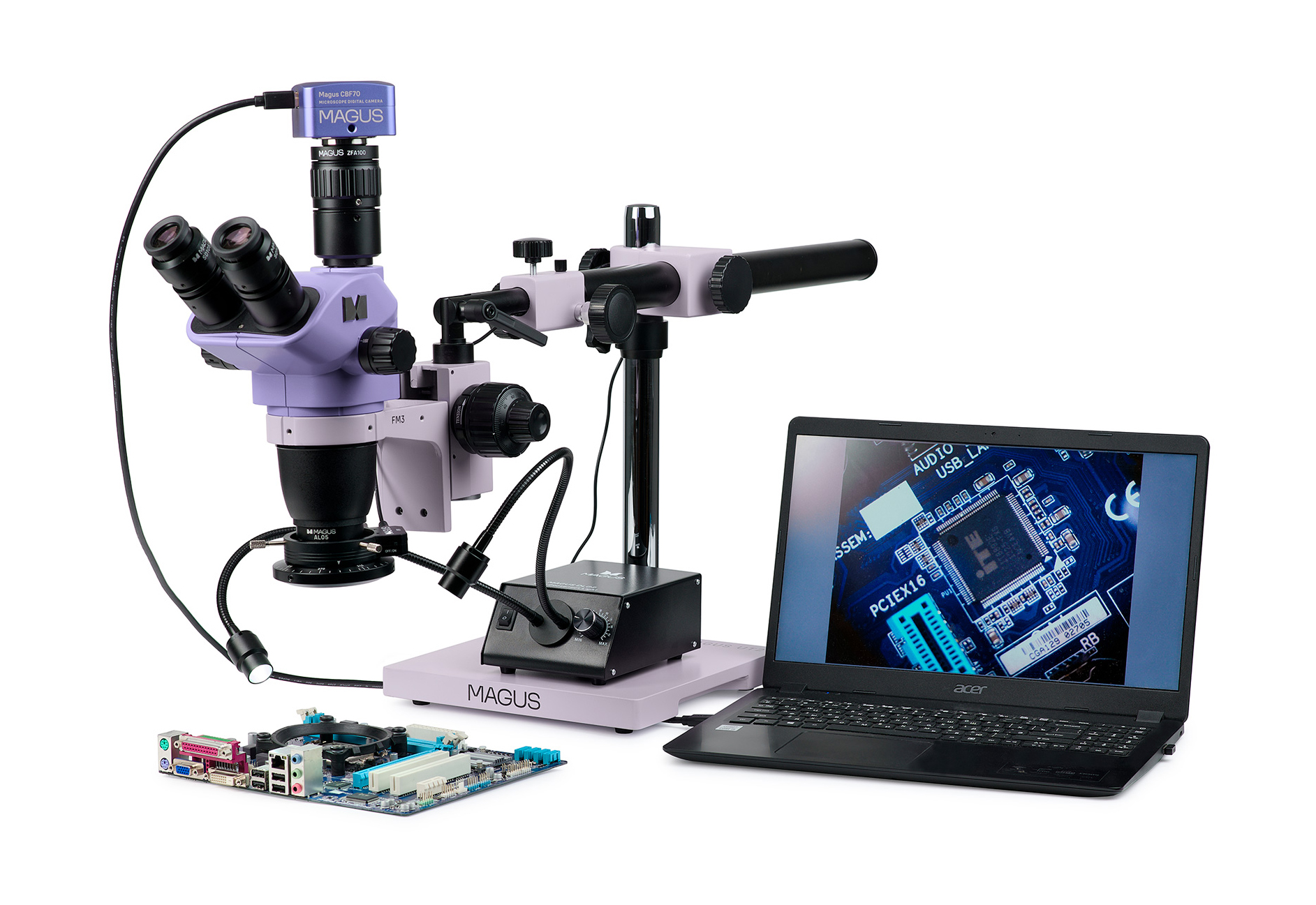

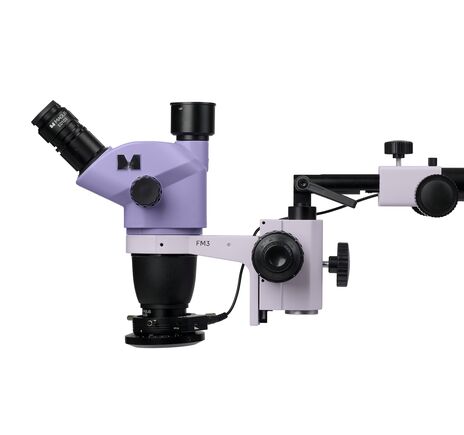

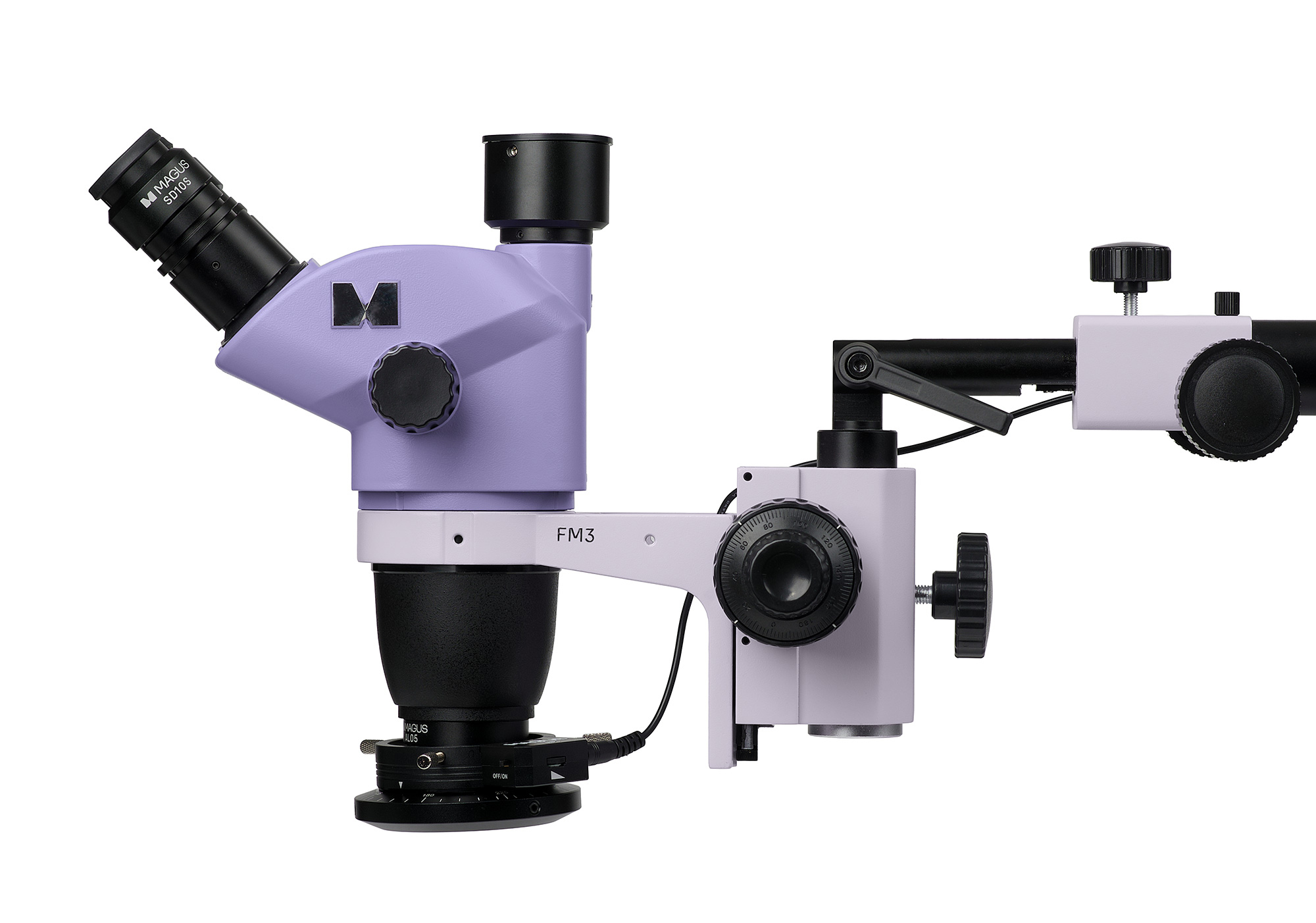

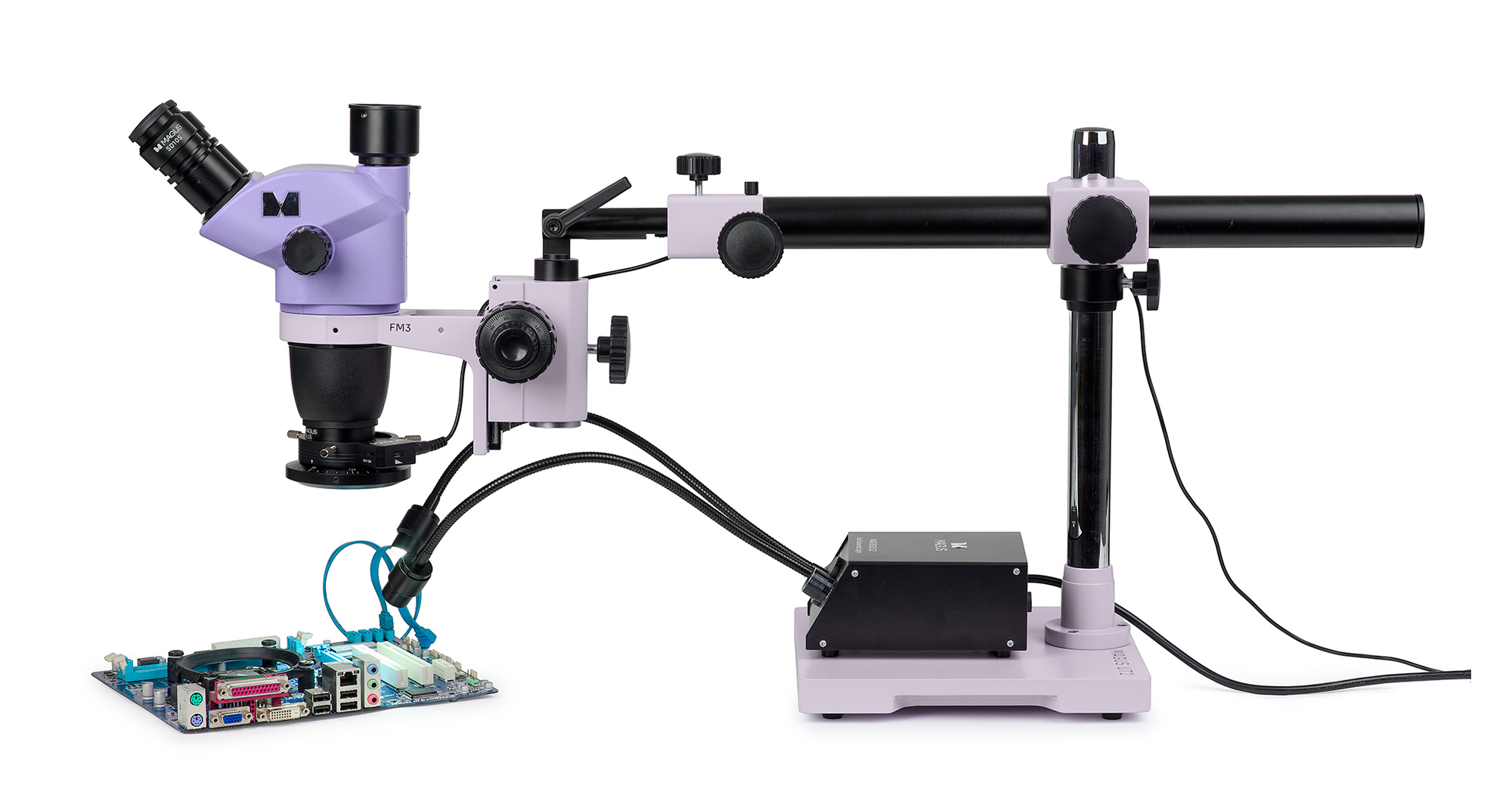

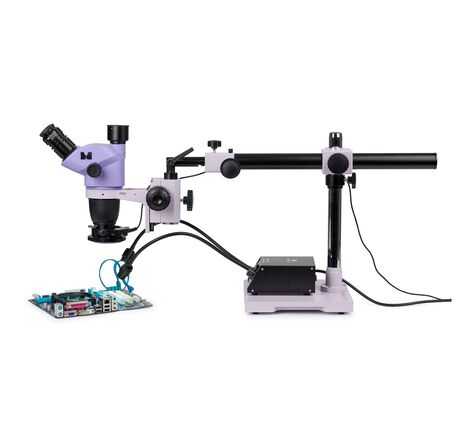

Digitálny stereomikroskop MAGUS Stereo D8TR je kompletné pracovné riešenie pre spájkovanie, opravy elektroniky a kontrolu kvality. Systém je založený na stereomikroskope série MAGUS Stereo 8H s optickou konštrukciou Greenough a univerzálnom stojane MAGUS UT2. Mikroskop poskytuje zväčšenie 3,25× – 55×, trojrozmerný obraz a veľkú hĺbku ostrosti. Integrovaná digitálna kamera umožňuje dokumentáciu pracovného procesu a prenos obrazu do počítača cez rozhranie USB 3.0.
Typické použitie

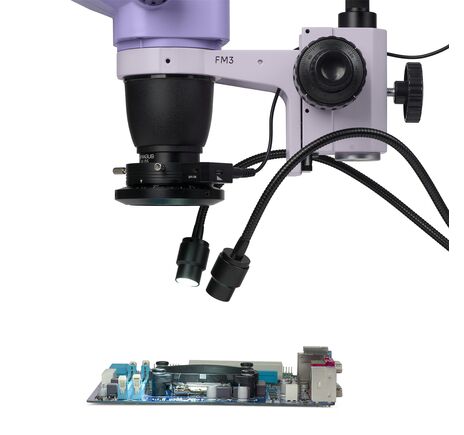

Spájkovanie a oprava elektronických súčiastok, servisná diagnostika plošných spojov, kontrola kvality výrobných komponentov, montáž jemnej mechaniky a vizuálna kontrola detailov povrchu.
Hlavné prednosti
- Greenough stereoskopická optika — poskytuje realistický 3D obraz s veľkou hĺbkou ostrosti a prirodzenou orientáciou objektu.

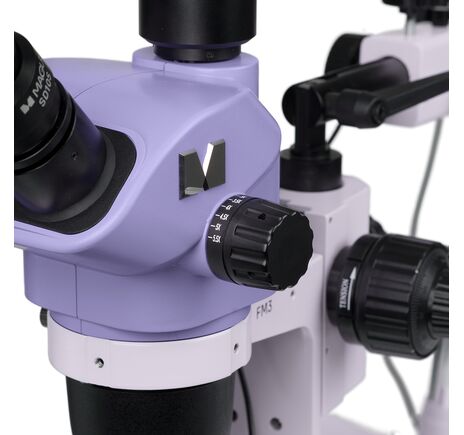

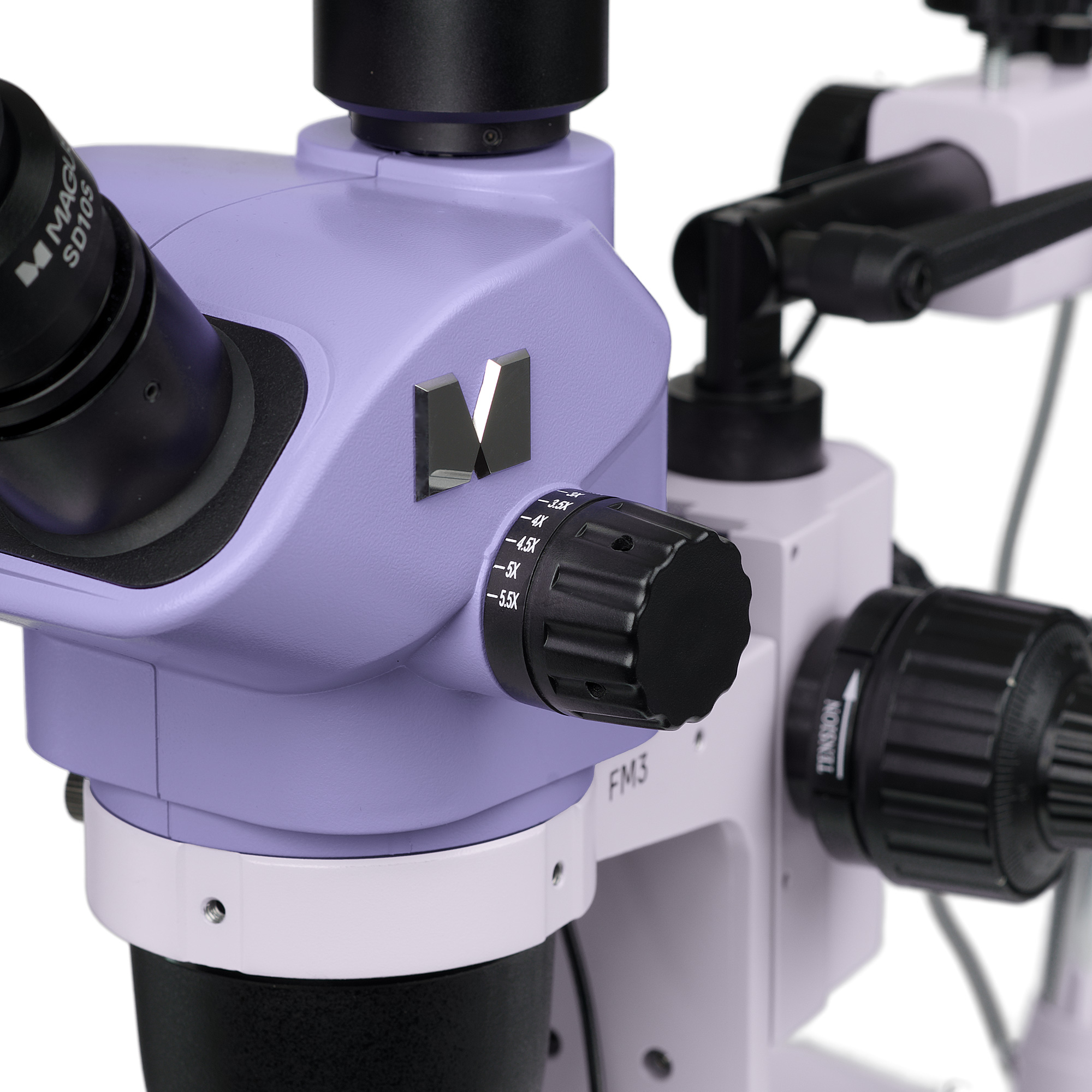

- Plynulý zoom objektív (8,4:1) — umožňuje kontinuálnu zmenu zväčšenia bez potreby preostrovania.
- Rozsah zväčšenia 3,25× – 55× — vhodný pre presnú prácu pri spájkovaní aj detailnú kontrolu komponentov.
- Digitálna kamera 21 MP — umožňuje snímanie fotografií a videa s vysokým rozlíšením a rýchly prenos dát cez USB 3.0.

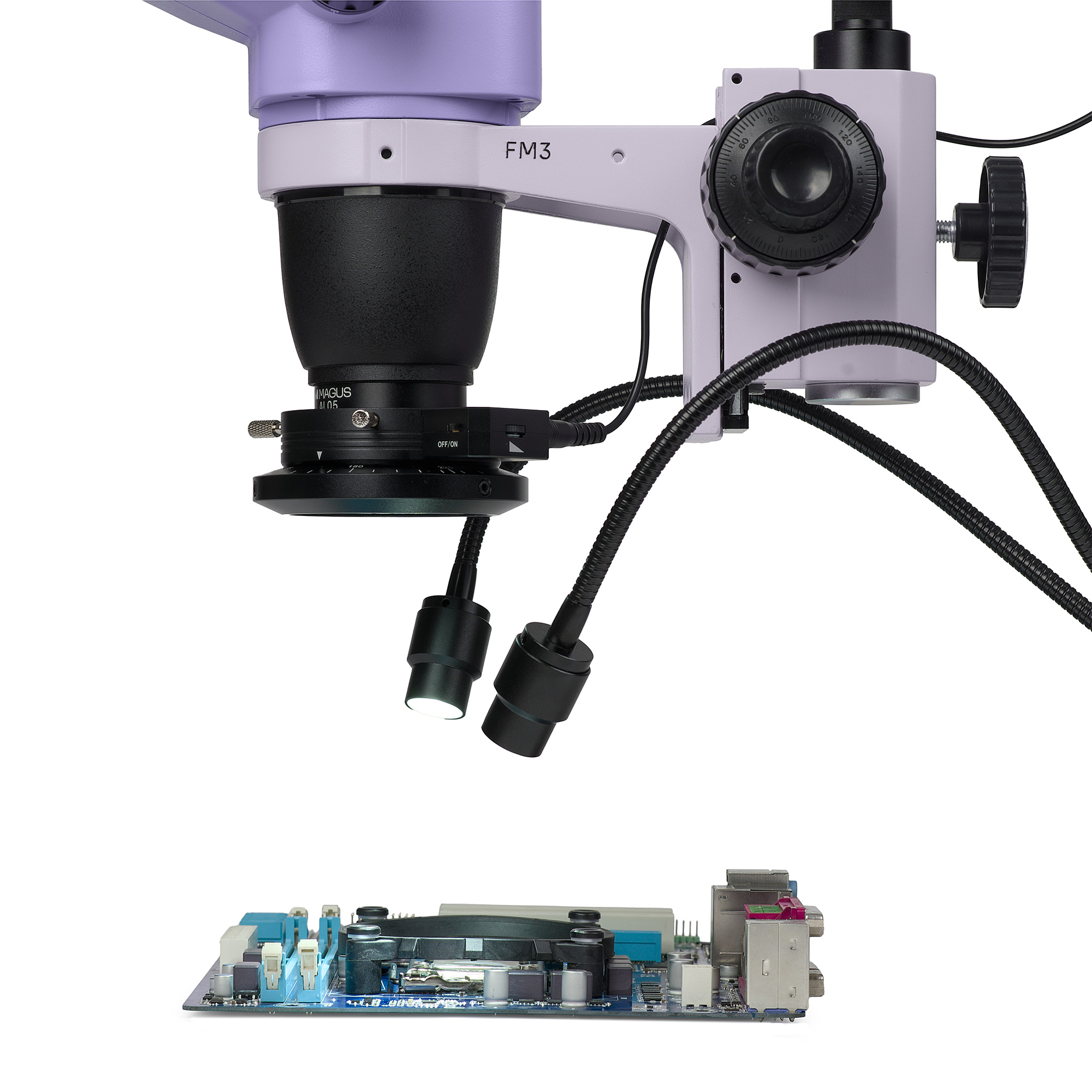

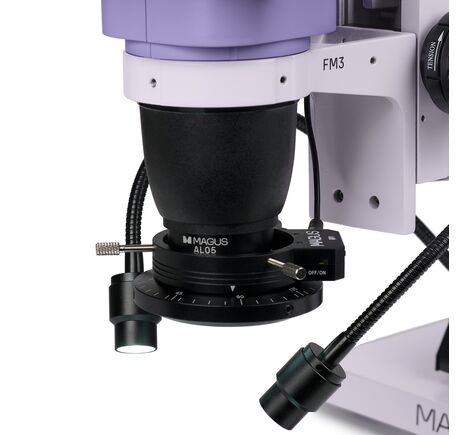

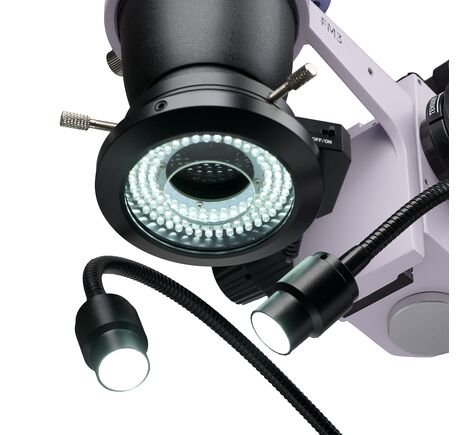

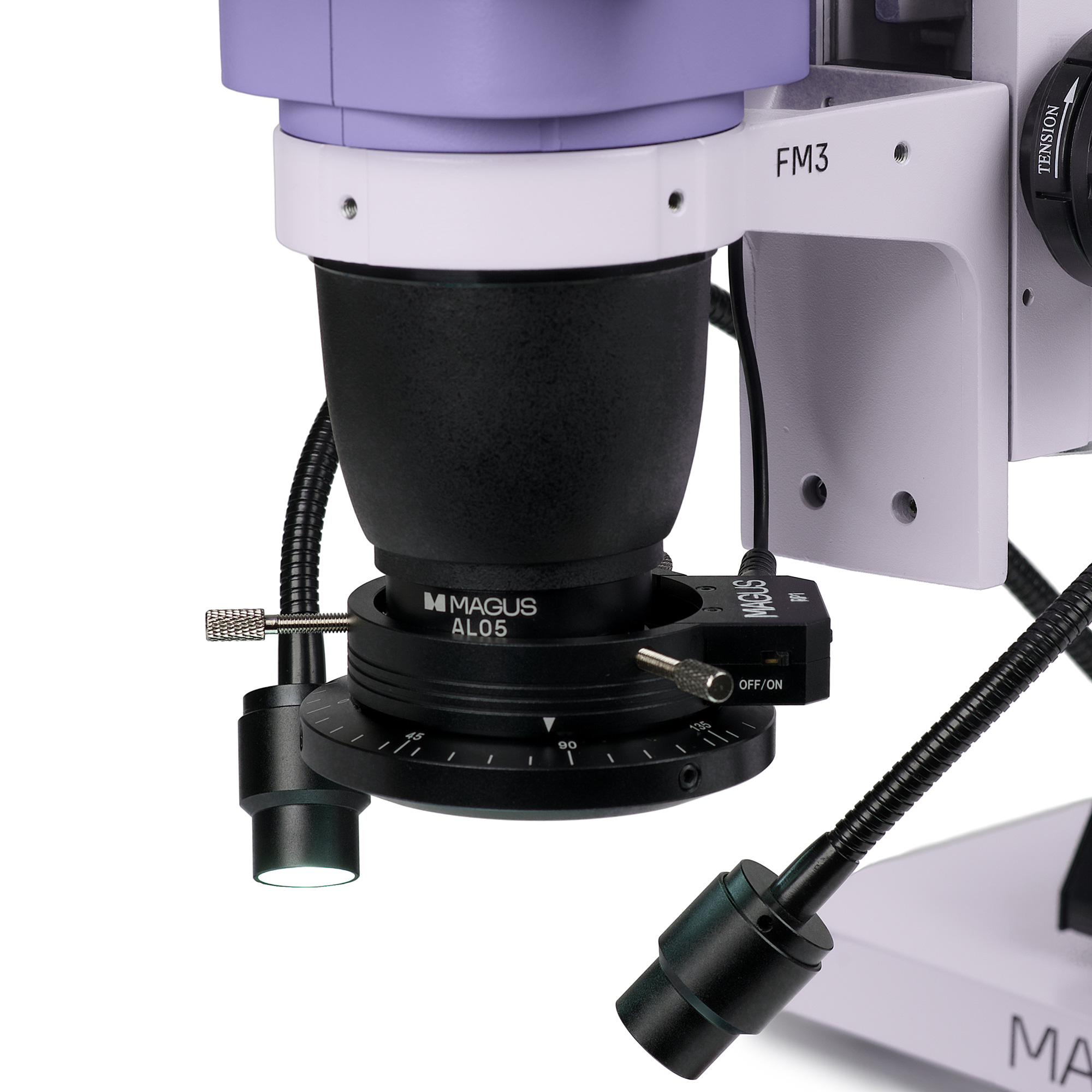

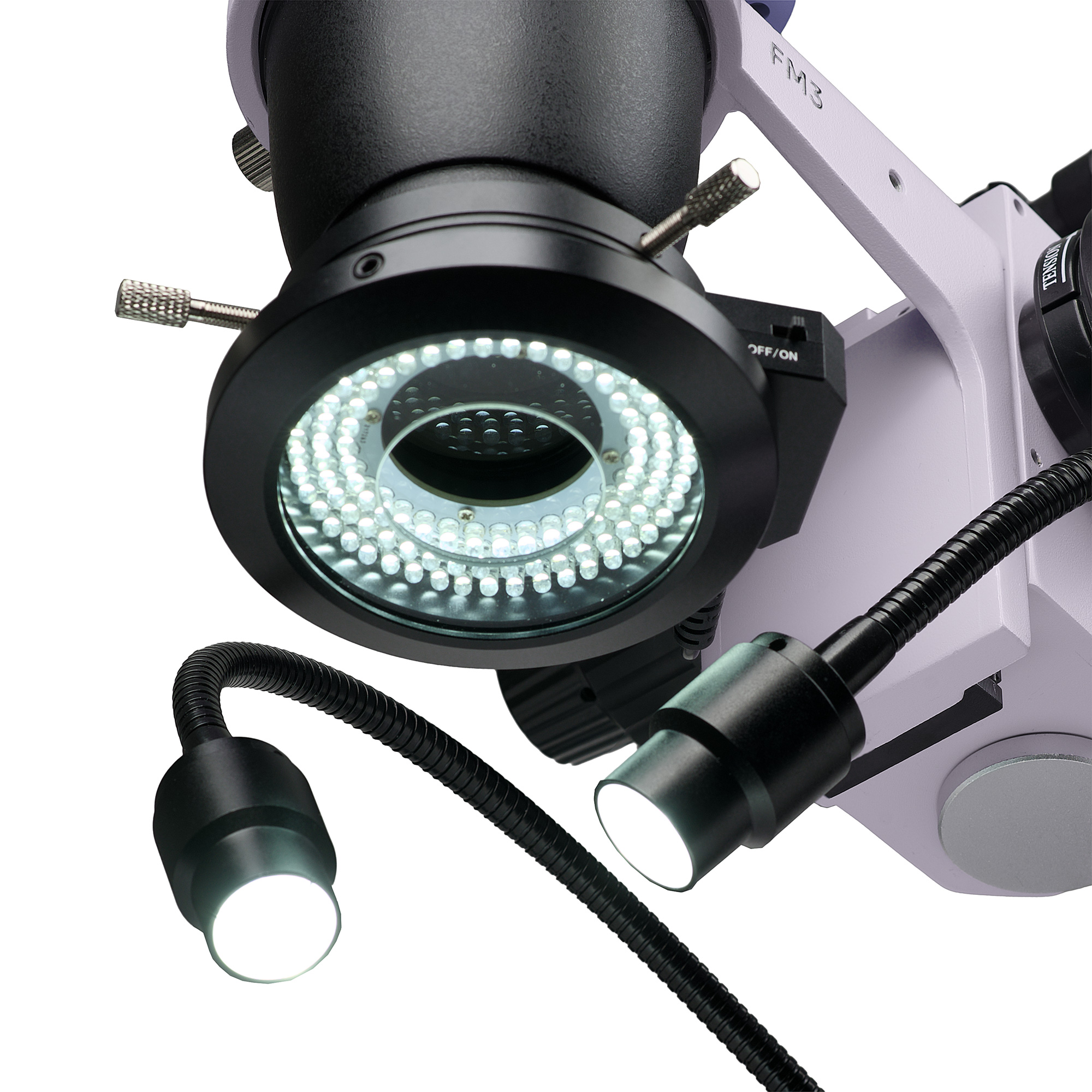

- Dva typy osvetlenia — kruhové LED osvetlenie s polarizačným filtrom eliminuje odlesky, dvojramenné husie krky vytvárajú tieňovanie pre zvýraznenie topografie povrchu.
- Univerzálny stojan s mikroposuvom — umožňuje presné nastavenie polohy mikroskopu nad pracovnou plochou.
Pre koho je model vhodný
- Servisy elektroniky a mobilných zariadení
- Výrobné a kontrolné pracoviská elektroniky
- Laboratóriá vývoja a prototypovania
- Technické dielne a servisné centrá
Praktická výhoda digitálnej dokumentácie

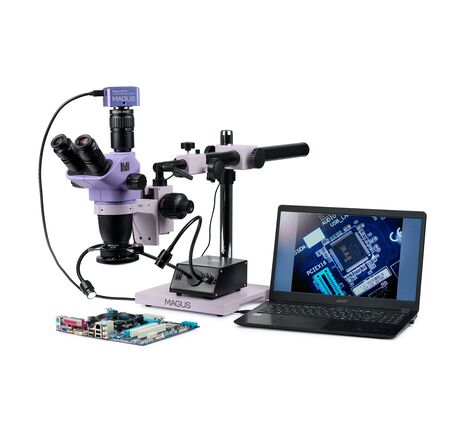

Digitálna kamera s rozlíšením 21 MP umožňuje zaznamenávať priebeh práce, dokumentovať kontrolu kvality alebo vytvárať databázu výsledkov. Snímač formátu 4/3" poskytuje široké zorné pole a vysokú citlivosť pri nízkom osvetlení. Softvér umožňuje fotografovanie, videozáznam, meranie vzdialeností a uhlov alebo prenos obrazu na externý monitor.
Ergonomická pracovná zostava

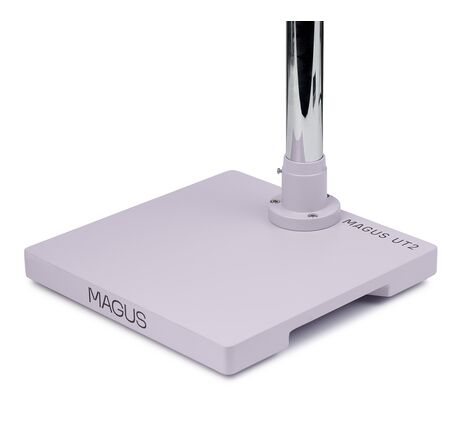

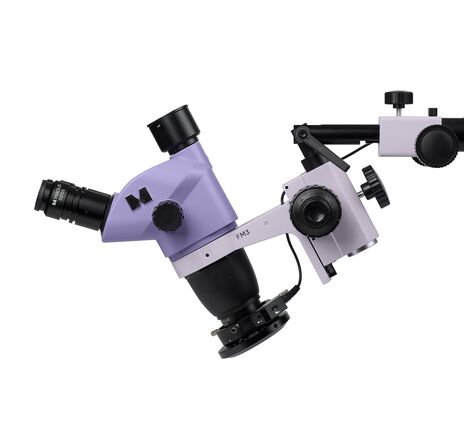

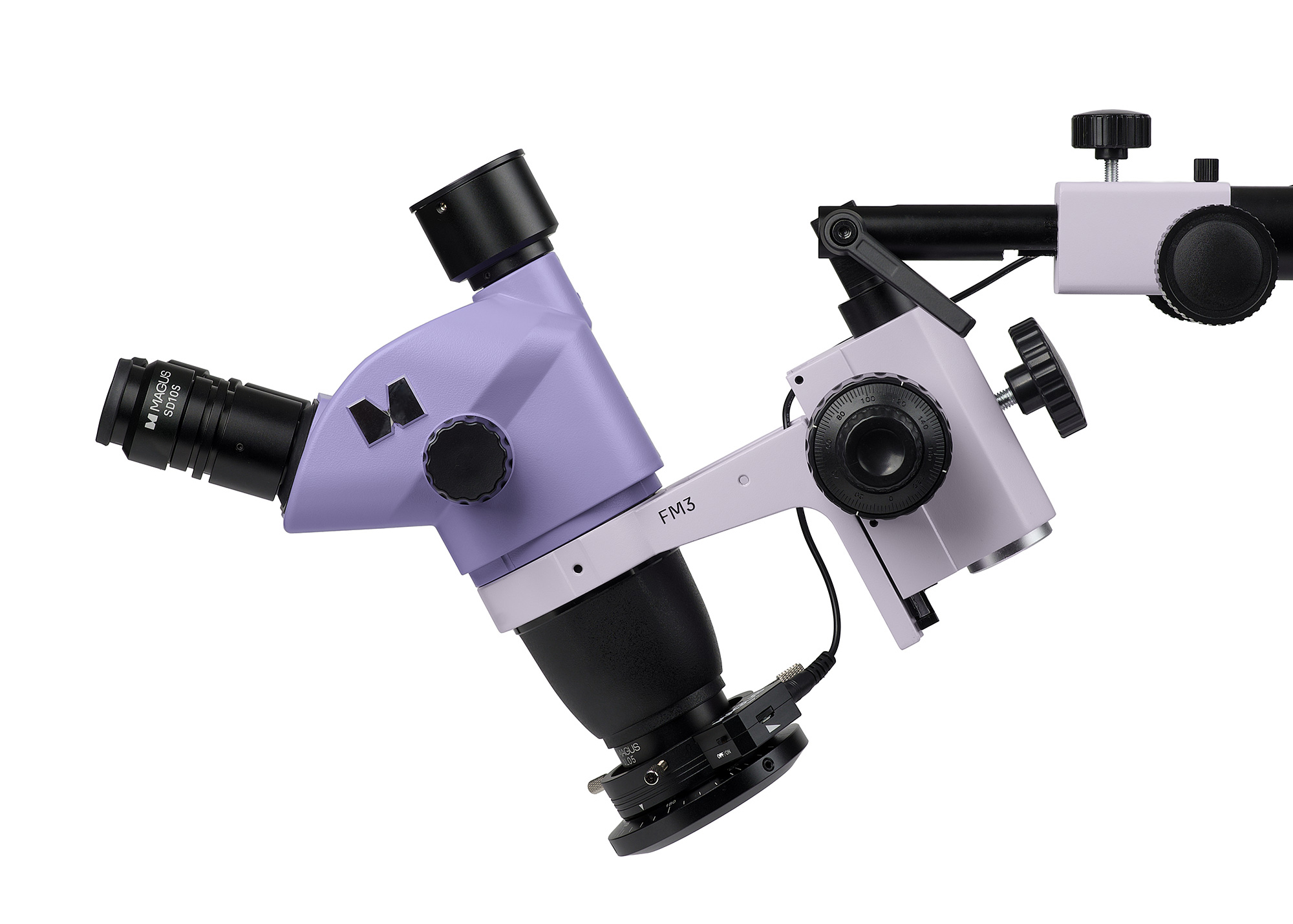

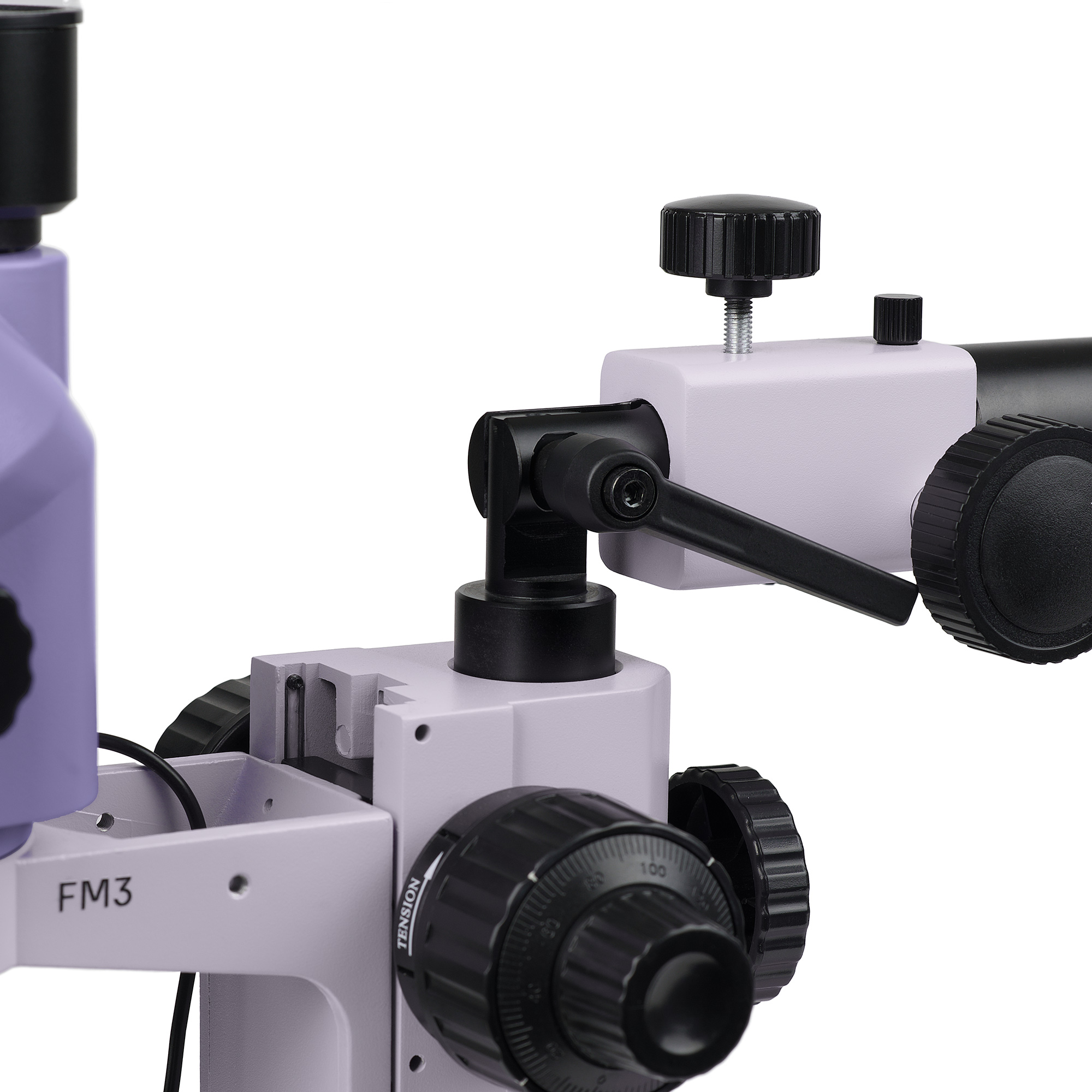

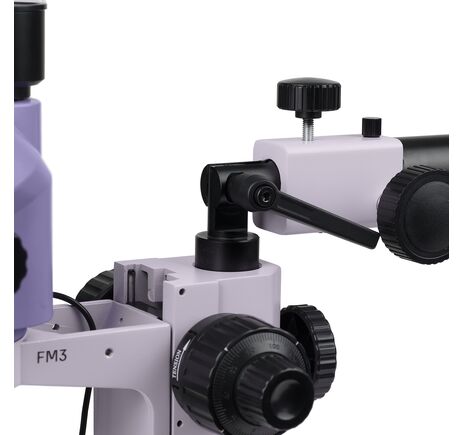

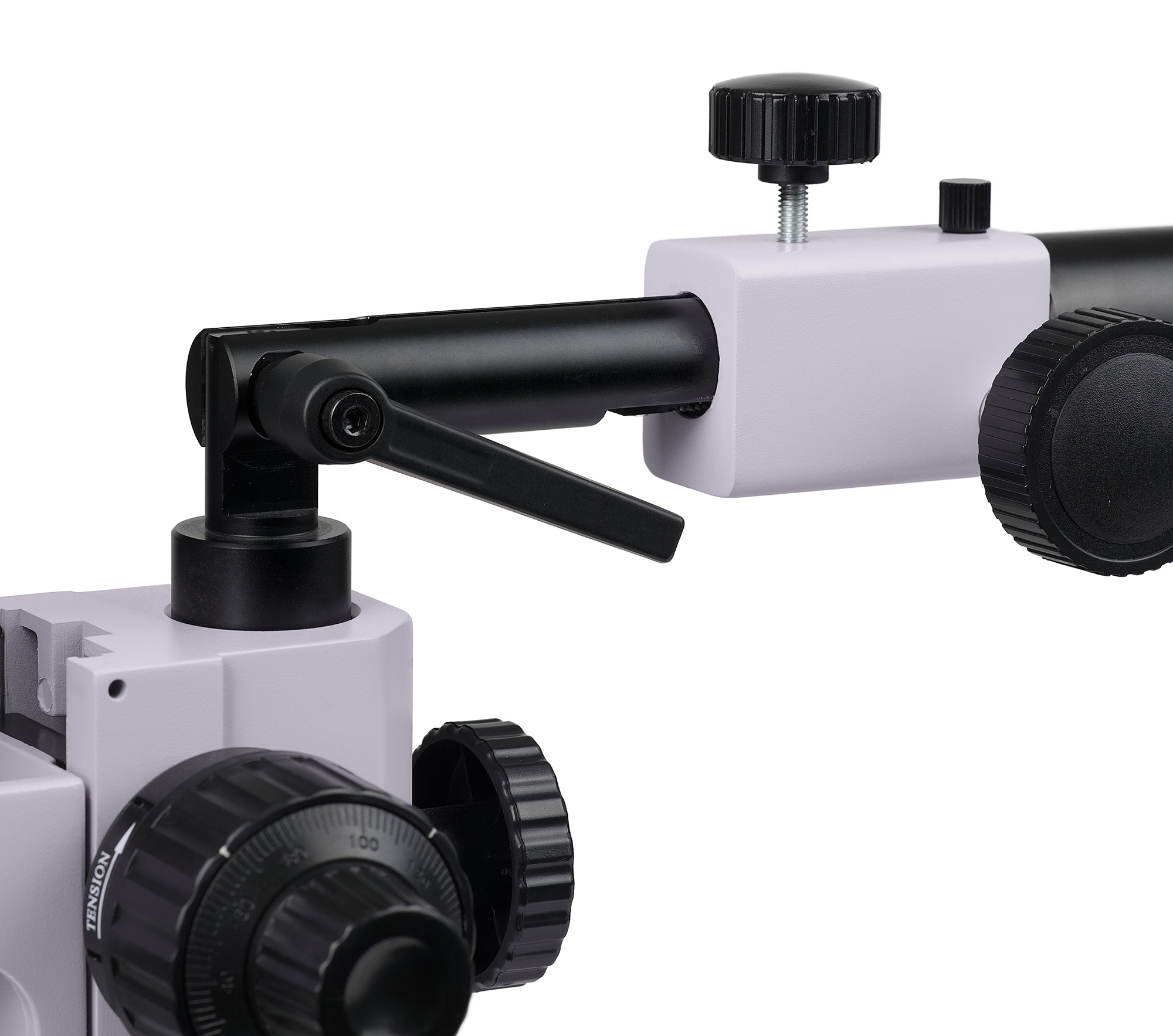

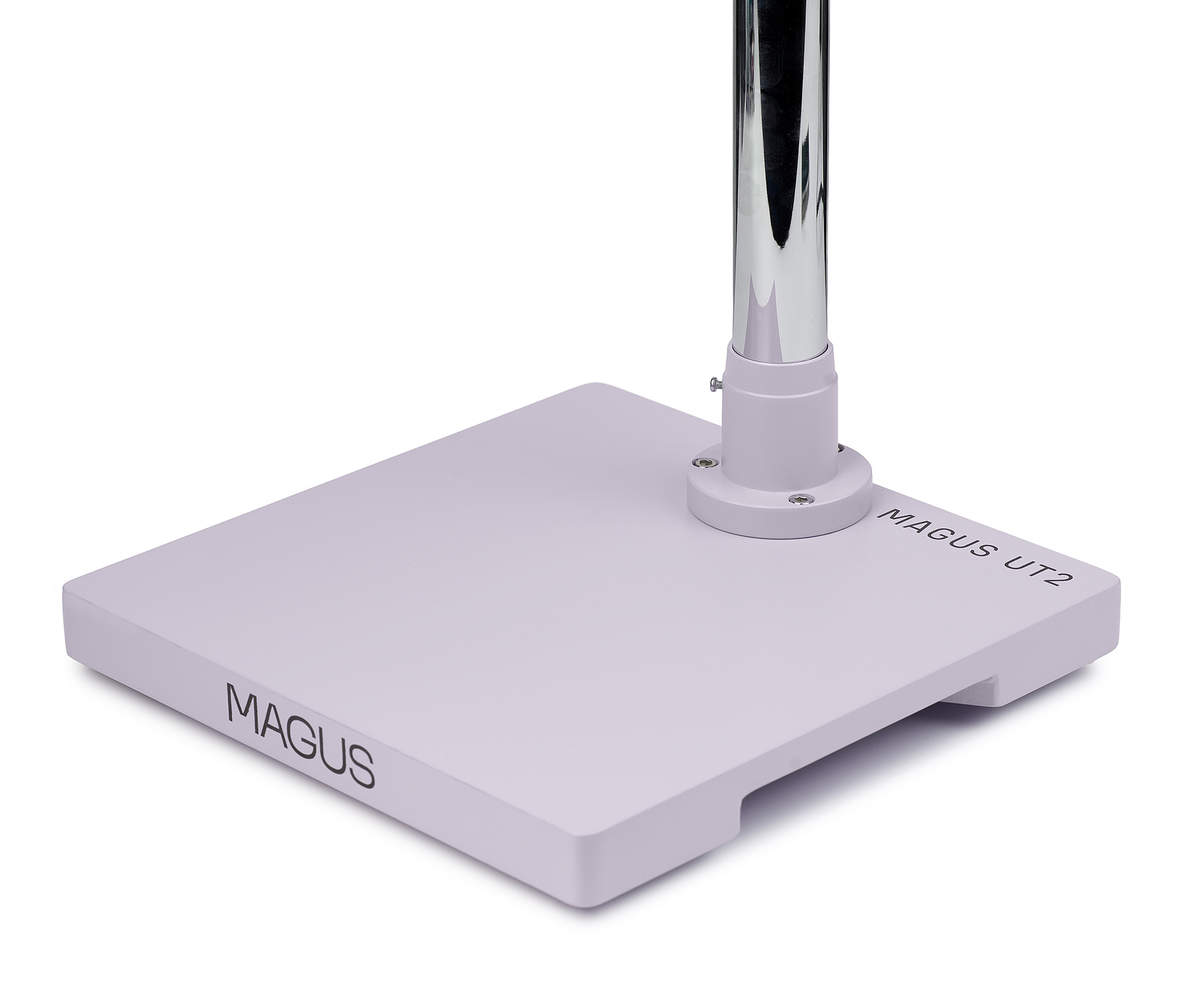

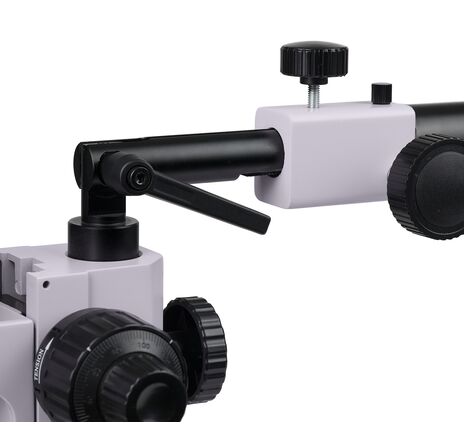

Univerzálny stojan MAGUS UT2 s masívnou základňou minimalizuje vibrácie a poskytuje veľký pracovný priestor. Mikroposuv umožňuje presný horizontálny pohyb hlavice mikroskopu a nastaviteľný uhol optickej osi uľahčuje prácu pri spájkovaní alebo kontrole zakrivených objektov.
Presné optické parametre, rozsah zväčšenia a technické údaje nájdete nižšie v sekcii Technické parametre.
Technické parametre
Stereo mikroskopická zostava s trinokulárnou hlavicou, výložníkovým ramenom a digitálnou USB kamerou pre dokumentáciu a kontrolu vzoriek
Kategória
| Skupina produktu | Stereomikroskopická zostava s kamerou |
| Typ konštrukcie | Priamy stereo mikroskop |
Konštrukcia
| Optická koncepcia | Greenough |
| Typ hlavice | Trinokulárna |
| Sklon hlavice | 45° |
| Priemer hlavice | 76 mm |
| Interpupilárna vzdialenosť | 54 – 75 mm |
| Priemer okulárového tubusu | 30 mm |
| Dioptrická korekcia | ±5 D na každom okulári |
| Zobrazovacie pole | Stereo |
Kontrastné metódy
| Svetlé pole | Áno |
Okulár
| Štandardný okulár | 10× / 22 mm |
| Očný odstup | Eye relief |
| Voliteľné okuláre | 10× / 22 mm s mierkou; 15× / 16 mm; 20× / 12 mm; 25× / 9 mm; 30× / 8 mm |
Objektívy / Zoom
| Zoom objektív | 0,65× – 5,5× |
| Celkové zväčšenie | 6,5× – 55× |
| Celkové zväčšenie s prídavným objektívom 0,5× | 3,25× – 27,5× |
| Pomer zoomu | 8,4 : 1 |
| Pracovná vzdialenosť | 105 mm |
| Pracovná vzdialenosť s prídavným objektívom 0,5× | 177 mm |
| Zorné pole s okulárom 10× | 33,8 – 4 mm |
| Zorné pole s okulárom 10× a objektívom 0,5× | 67,7 – 8 mm |
| Dostupné prídavné objektívy | 1,5×; 2× |
| Max. výška vzorky | 150 mm bez prídavného objektívu; 65 mm s objektívom 0,5× |
Zaostrovanie / mechanika

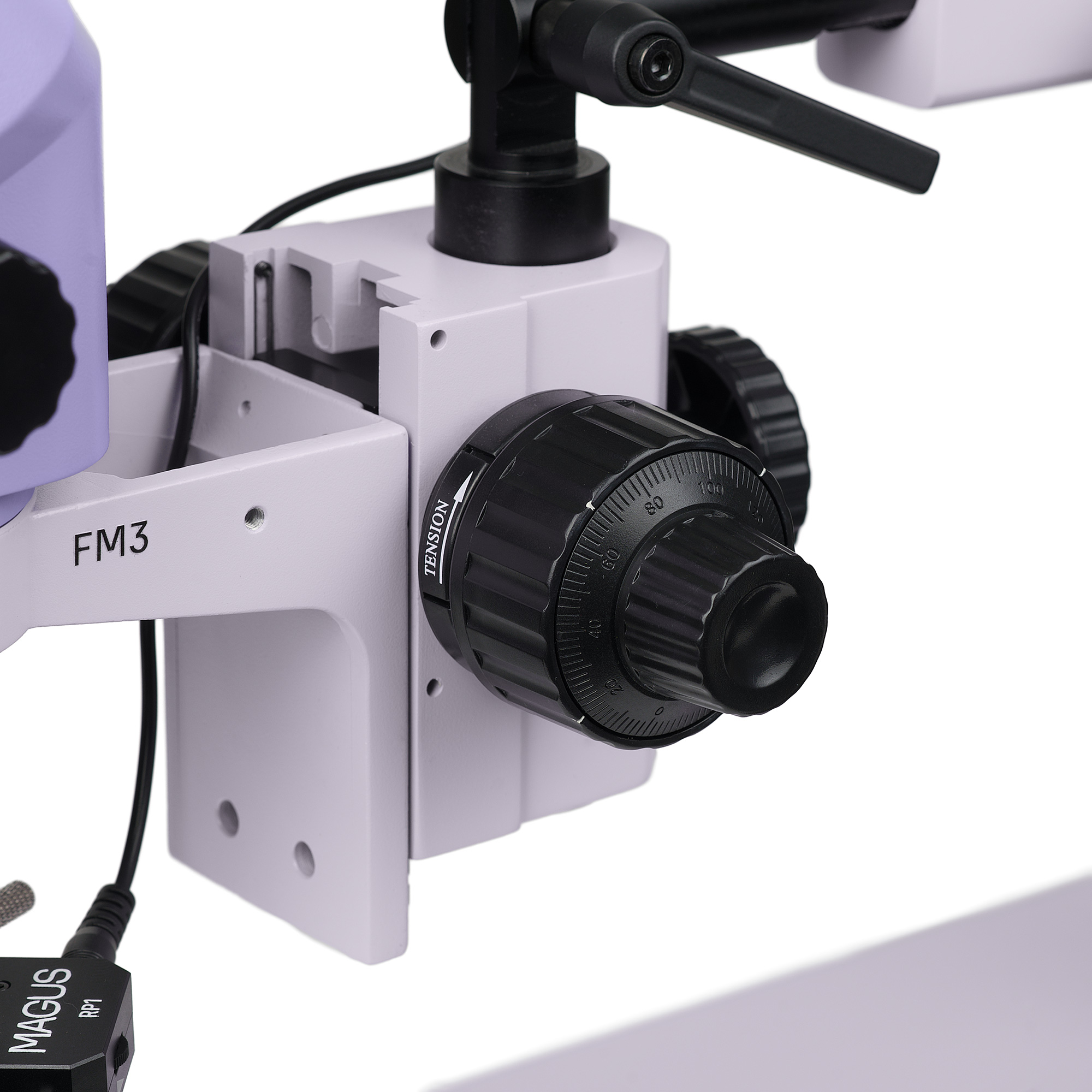

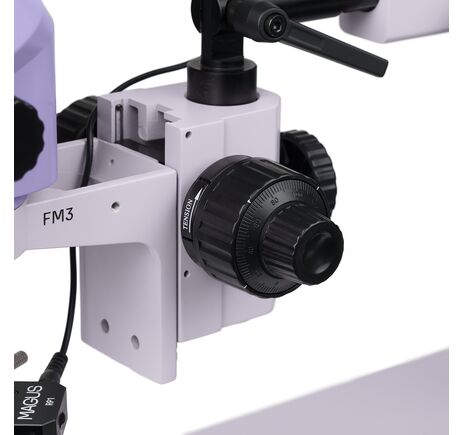

| Mechanizmus zaostrovania | Koaxiálne hrubé a jemné zaostrovanie na oboch stranách |
| Zdvih hrubého zaostrenia | 45 mm |
| Rozlíšenie jemného zaostrenia | 2 µm |
| Regulácia tuhosti | Áno |
| Priemer montážneho kolíka | 32 mm |
| Priemer horizontálneho ramena | 38 mm |
| Dĺžka horizontálneho ramena | 470 mm |
| Priemer vertikálneho ramena | 38 mm |
| Dĺžka vertikálneho ramena | 493 mm |
| Horizontálny pracovný dosah stojana | 380 mm |
| Rozmery základne stojana | 252 × 252 × 30 mm |
Osvetlenie
| Metóda osvetlenia | Dopadajúce svetlo |
| Kruhové osvetlenie | S polarizačným filtrom a reguláciou jasu |
| Husí krk | S reguláciou jasu |
Digitálna kamera
| Senzor | SONY Exmor CMOS |
| Farebný režim | Farebná |
| Rozlíšenie | 5280 × 3954 px |
| Megapixely | 21 MP |
| Veľkosť senzora | 4/3" (17,4 × 13,0 mm) |
| Veľkosť pixelu | 3,3 × 3,3 µm |
| Svetelná citlivosť | 399 mV pri 1/30 s |
| Pomer signál / šum | 0,1 mV pri 1/30 s |
| Expozičný čas | 0,1 ms – 15 s |
| Záznam videa | Áno |
| Snímková frekvencia | 17 fps pri 5280×3954; 17 fps pri 3952×3952; 56 fps pri 2640×1976; 67 fps pri 1760×1316; 192 fps pri 584×438 |
| Miesto inštalácie | Trinokulárny tubus alebo okulárový tubus namiesto okulára |
| Formát obrázkov | JPG, BMP, PNG, TIF |
| Formát videa | WMV, AVI, H.264, H.265 |
| Spektrálny rozsah | 380 – 650 nm (s IR filtrom) |
| Typ uzávierky | ERS (elektronická rolovacia uzávierka) |
| Vyváženie bielej | Automatické / manuálne |
| Riadenie expozície | Automatické / manuálne |
| Softvérové funkcie | Veľkosť obrazu, jas, expozičný čas |
| Výstup | USB 3.0, 5 Gbps |
| Softvér | MAGUS View |
| Montáž | C-mount |
| Telo | Plný hliník |
| Napájanie kamery | DC 5 V cez USB port počítača |
Softvér a systémové požiadavky
| Podporované systémy | Windows 8/10/11 (32 a 64 bit), Mac OS X, Linux |
| Procesor | Do 2,8 GHz Intel Core 2 alebo vyšší |
| Operačná pamäť | Minimálne 2 GB RAM |
| Rozhranie počítača | USB 3.0 port |
| Optická mechanika | CD-ROM |
| Displej | 17" alebo väčší |
Napájanie
| Napájanie mikroskopu | AC 115 – 230 V / 50–60 Hz |
Prevádzkové podmienky
| Prevádzková teplota mikroskopu | 0 – 40 °C |
| Prevádzková vlhkosť mikroskopu | 20 – 85 % |
| Prevádzková teplota kamery | −10 – 50 °C |
| Prevádzková vlhkosť kamery | 30 – 80 % |
Technické údaje podľa oficiálneho datasheetu výrobcu.
