Popis

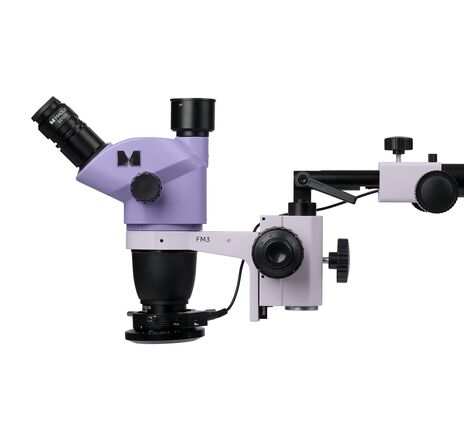

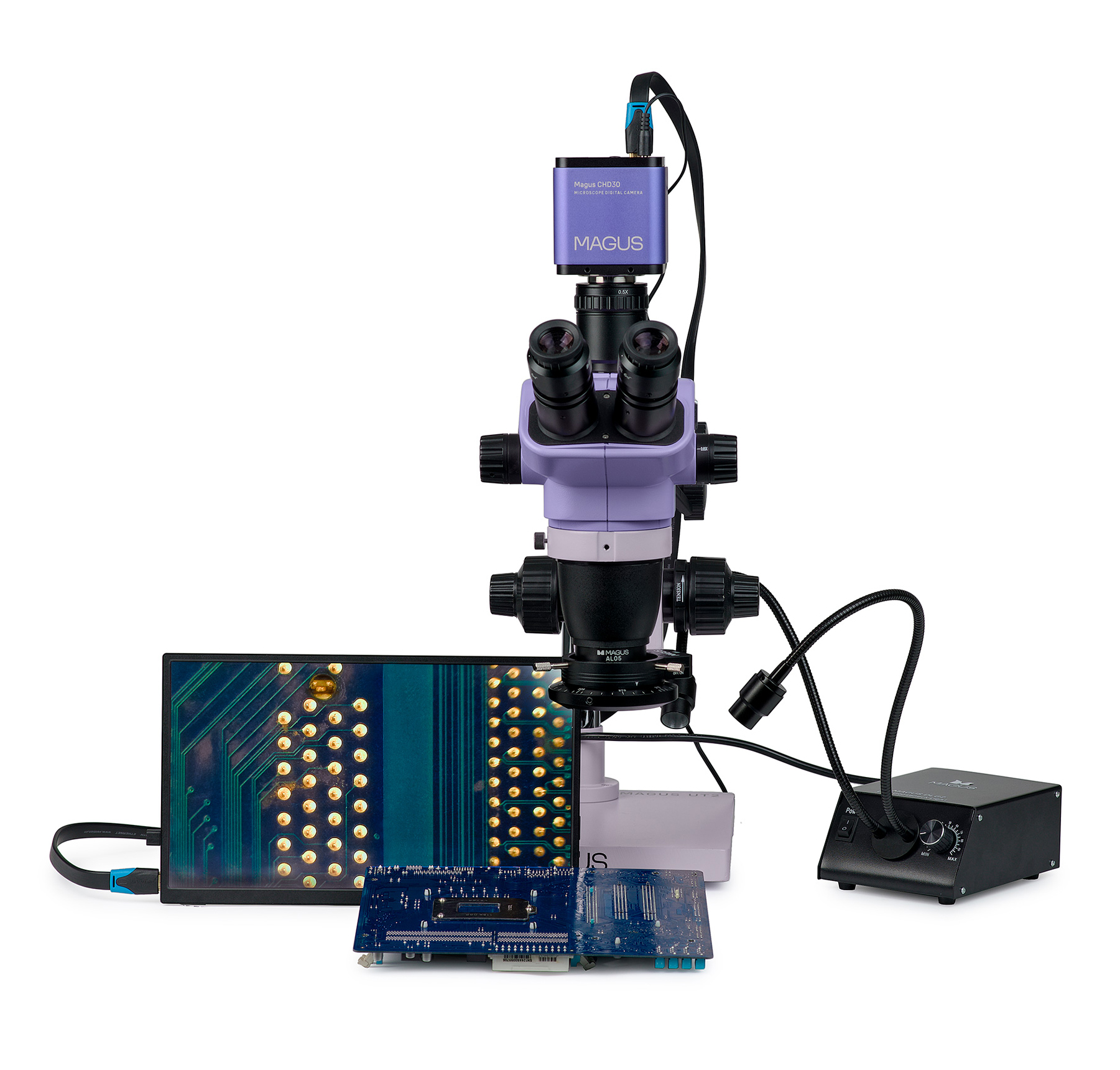

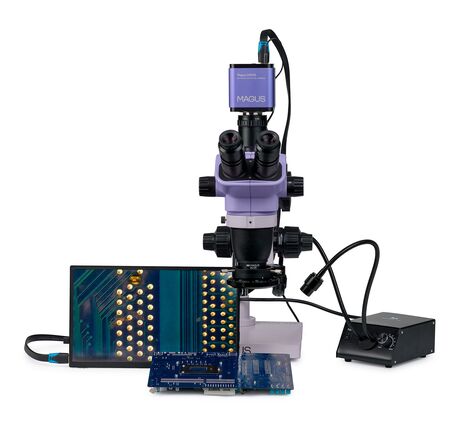

Digitálny stereomikroskop MAGUS Stereo D8TR LCD je kompletné pracovné riešenie pre spájkovanie, opravy elektroniky a kontrolu kvality. Systém je založený na stereomikroskope série MAGUS Stereo 8H s optickou konštrukciou Greenough a univerzálnom stojane MAGUS UT2. Rozsah zväčšenia 3,25× – 55× poskytuje realistický trojrozmerný obraz s veľkou hĺbkou ostrosti. Kamera s HDMI výstupom prenáša obraz priamo na LCD monitor bez potreby pripojenia k počítaču, čo zjednodušuje prácu a zlepšuje ergonómiu pracoviska.
Typické použitie
Spájkovanie elektronických komponentov, oprava plošných spojov, servis mobilných zariadení, kontrola kvality výrobných súčiastok, montáž jemnej mechaniky a vizuálna kontrola povrchovej štruktúry materiálov.
Hlavné prednosti
- Greenough stereoskopická optika — poskytuje realistický 3D obraz s veľkou hĺbkou ostrosti a prirodzenou orientáciou objektu.
- Rozsah zväčšenia 3,25× – 55× — vhodný pre presnú manipuláciu pri spájkovaní aj detailnú kontrolu komponentov.
- Digitálna kamera s HDMI výstupom — umožňuje priamy prenos obrazu na monitor bez potreby počítača.
- LCD monitor 13,3" — IPS panel s veľkými pozorovacími uhlami poskytuje jasný obraz bez farebného skreslenia.

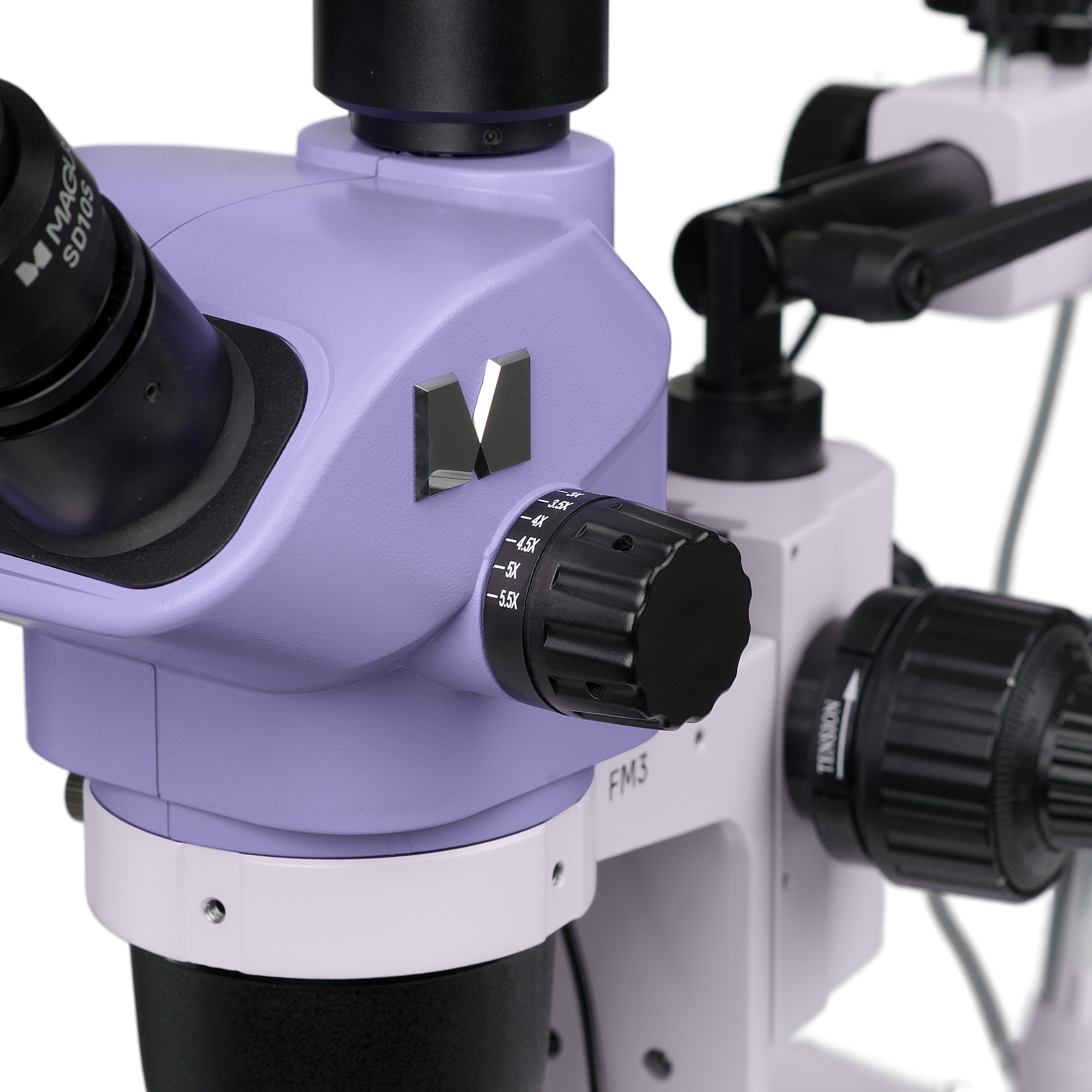

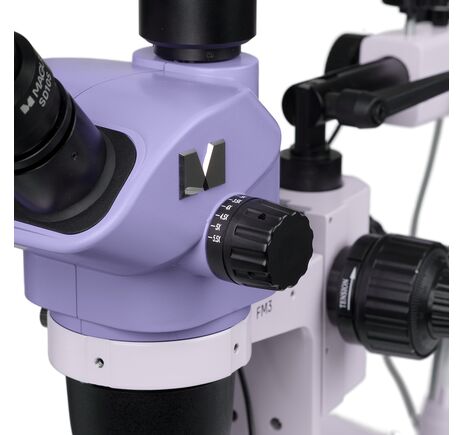

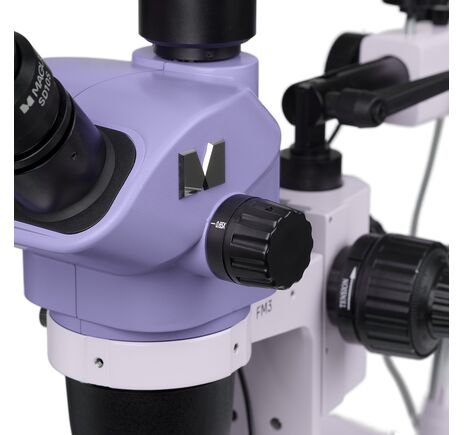

- Plynulý zoom objektív (8,4:1) — umožňuje kontinuálnu zmenu zväčšenia bez potreby preostrovania.

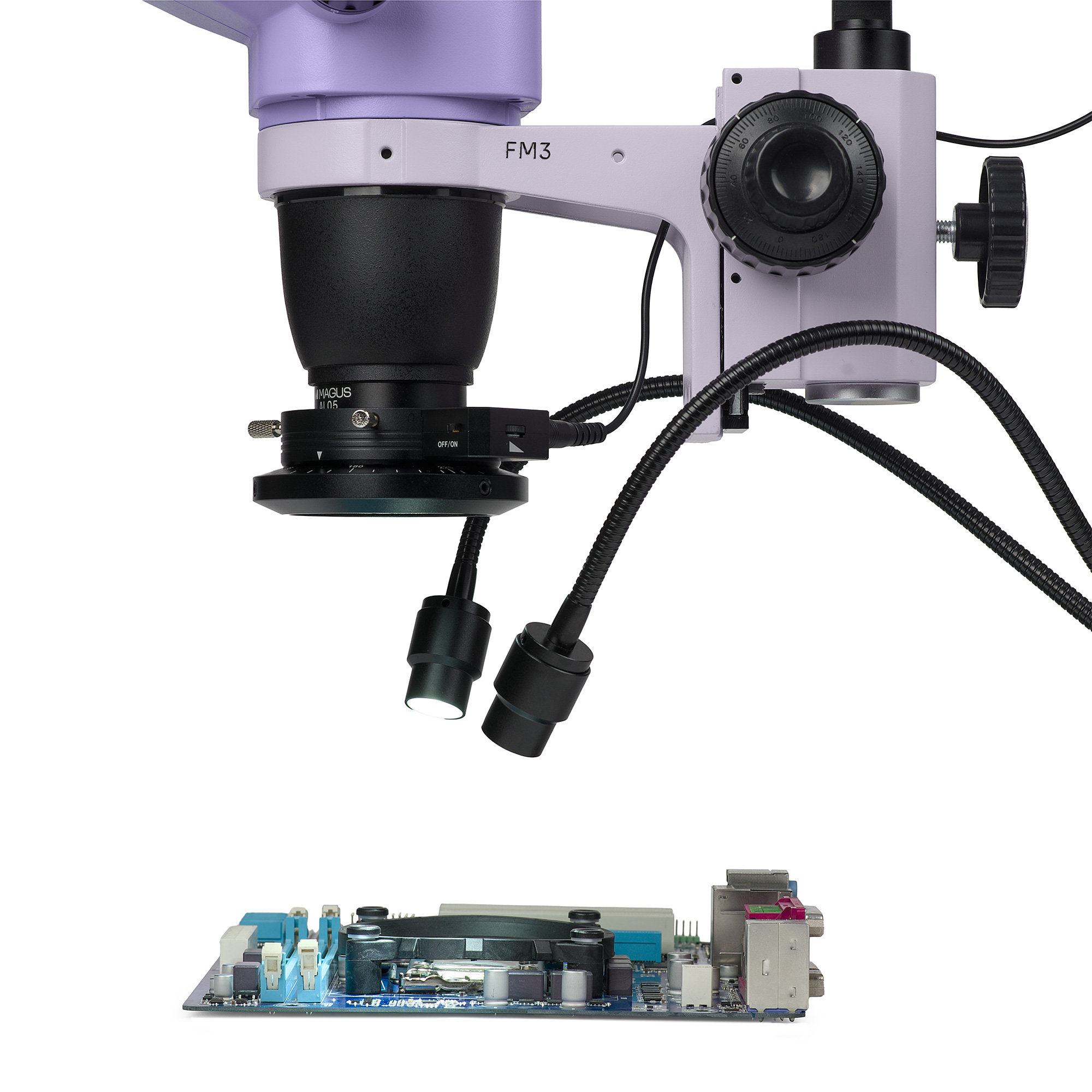

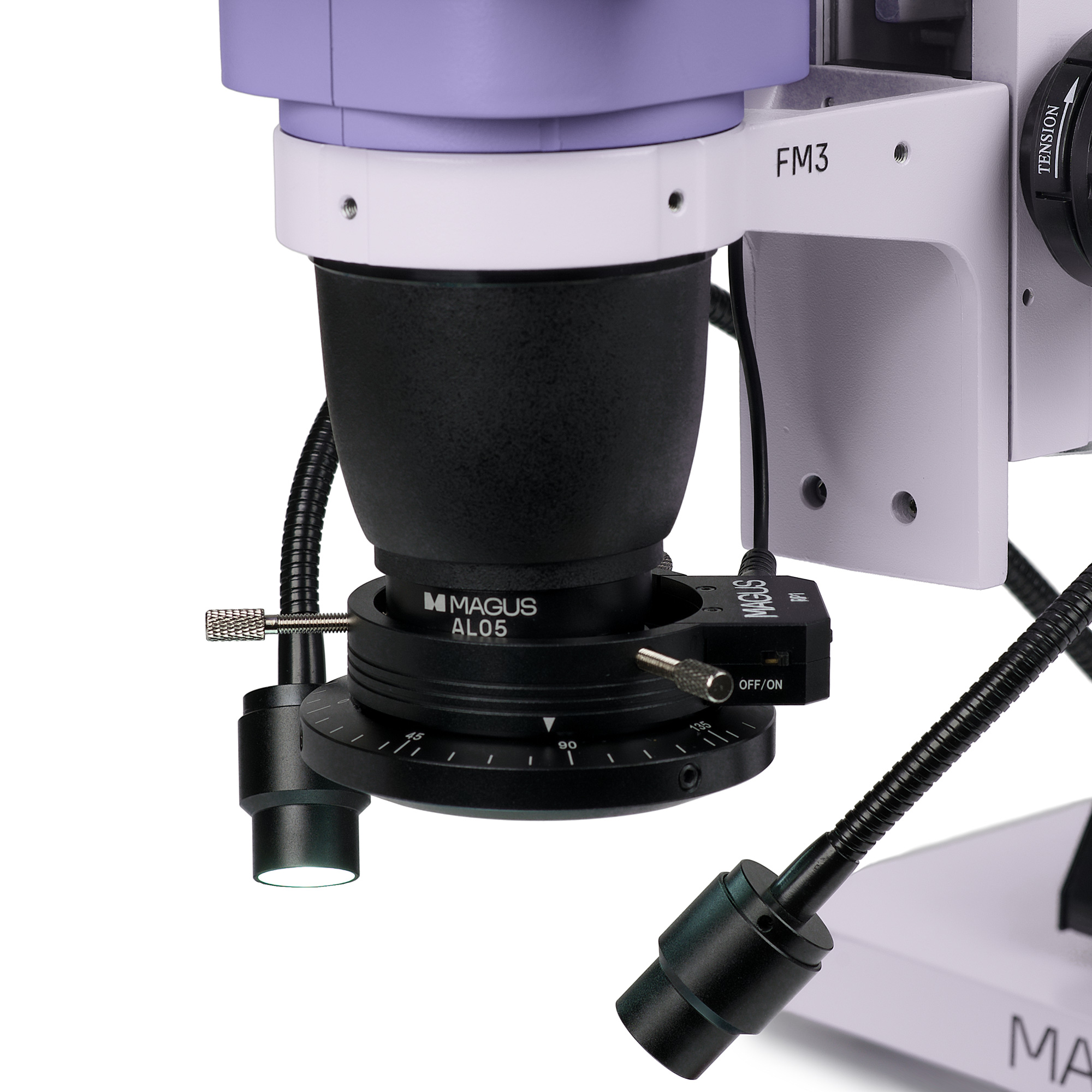

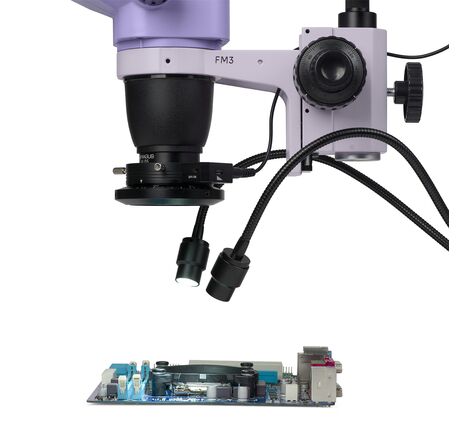

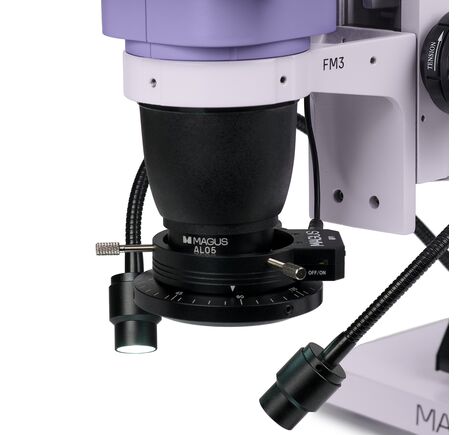

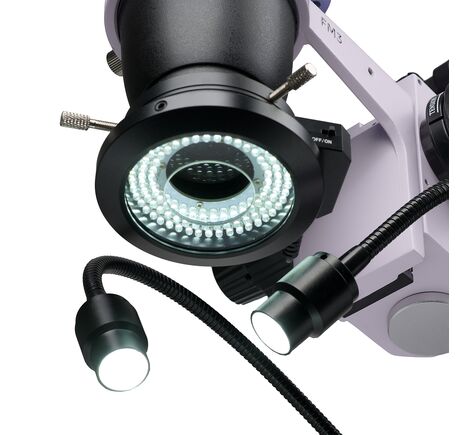

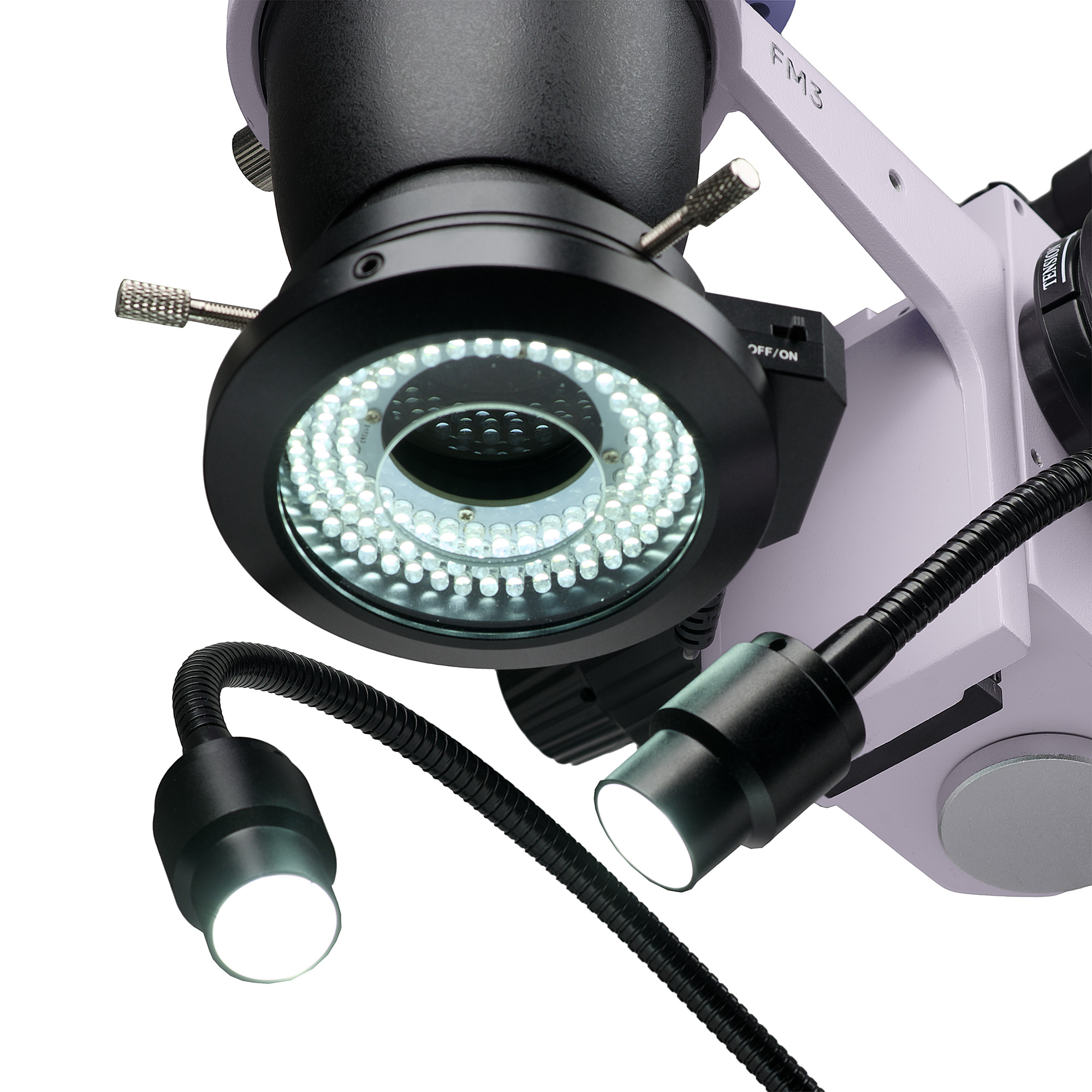

- Dva typy osvetlenia — kruhové LED osvetlenie s polarizačným filtrom eliminuje odlesky kovových povrchov a dvojramenné husie krky vytvárajú tieňovanie pre zvýraznenie topografie.
Pre koho je model vhodný
- Servisy elektroniky a mobilných zariadení
- Výrobné a kontrolné pracoviská elektroniky
- Laboratóriá vývoja a prototypovania
- Technické školy a vzdelávacie pracoviská
Pozorovanie na monitore bez počítača
Digitálna kamera s rozlíšením Full HD (1920×1080 px) prenáša obraz na monitor cez HDMI rozhranie rýchlosťou až 60 snímok za sekundu, čo zaručuje plynulé zobrazenie bez oneskorenia. Táto konfigurácia je ideálna pre servisné pracoviská, kde je potrebná okamžitá vizuálna kontrola počas manipulácie so súčiastkami.
Ergonomická pracovná zostava

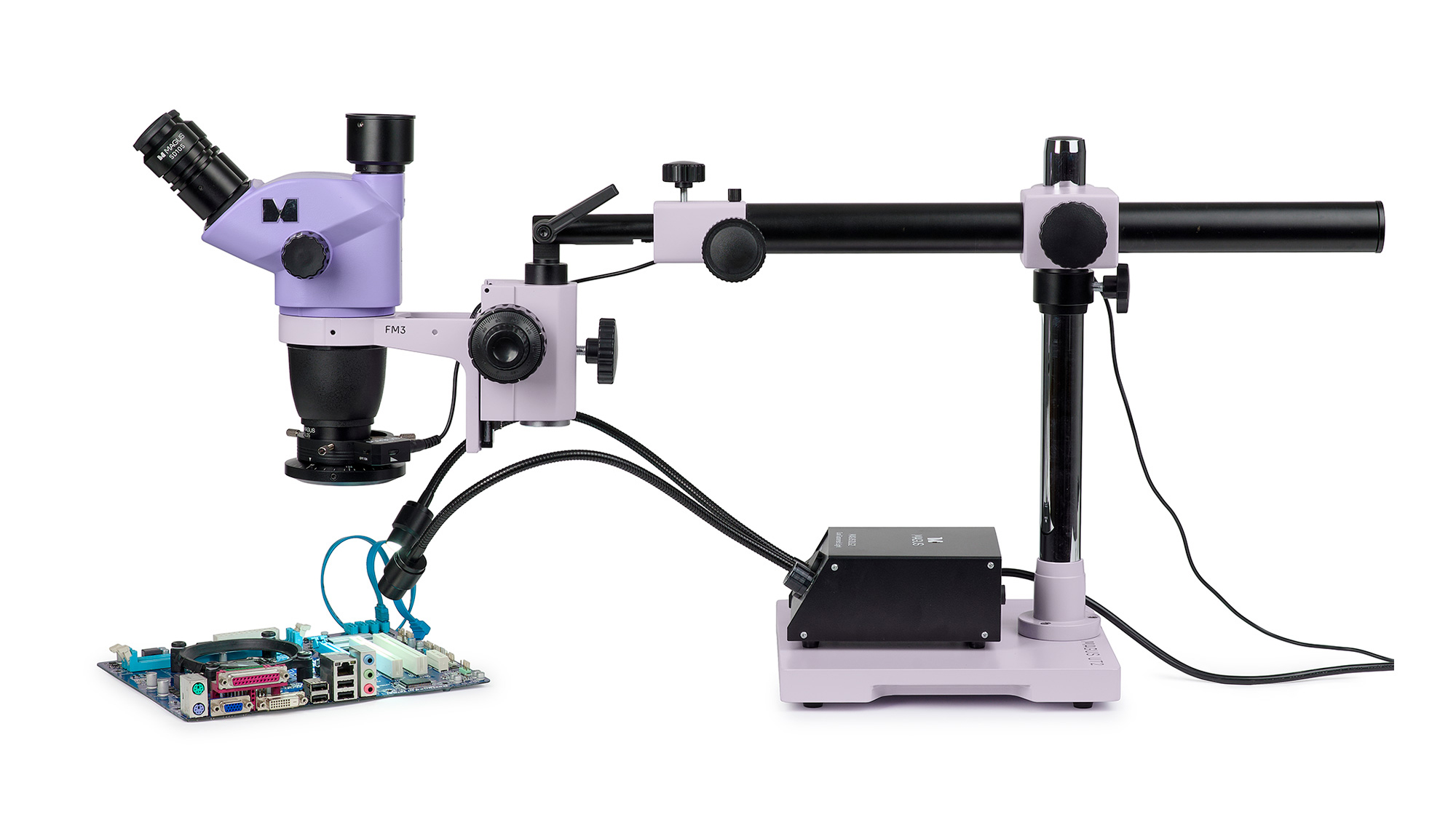

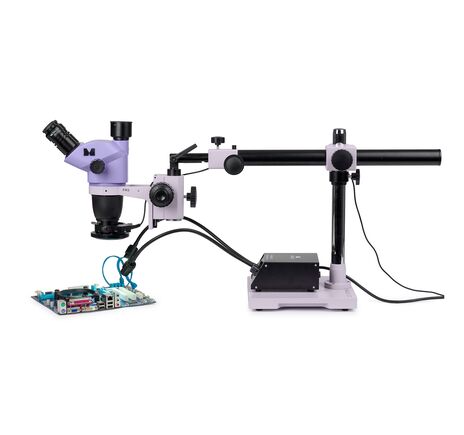

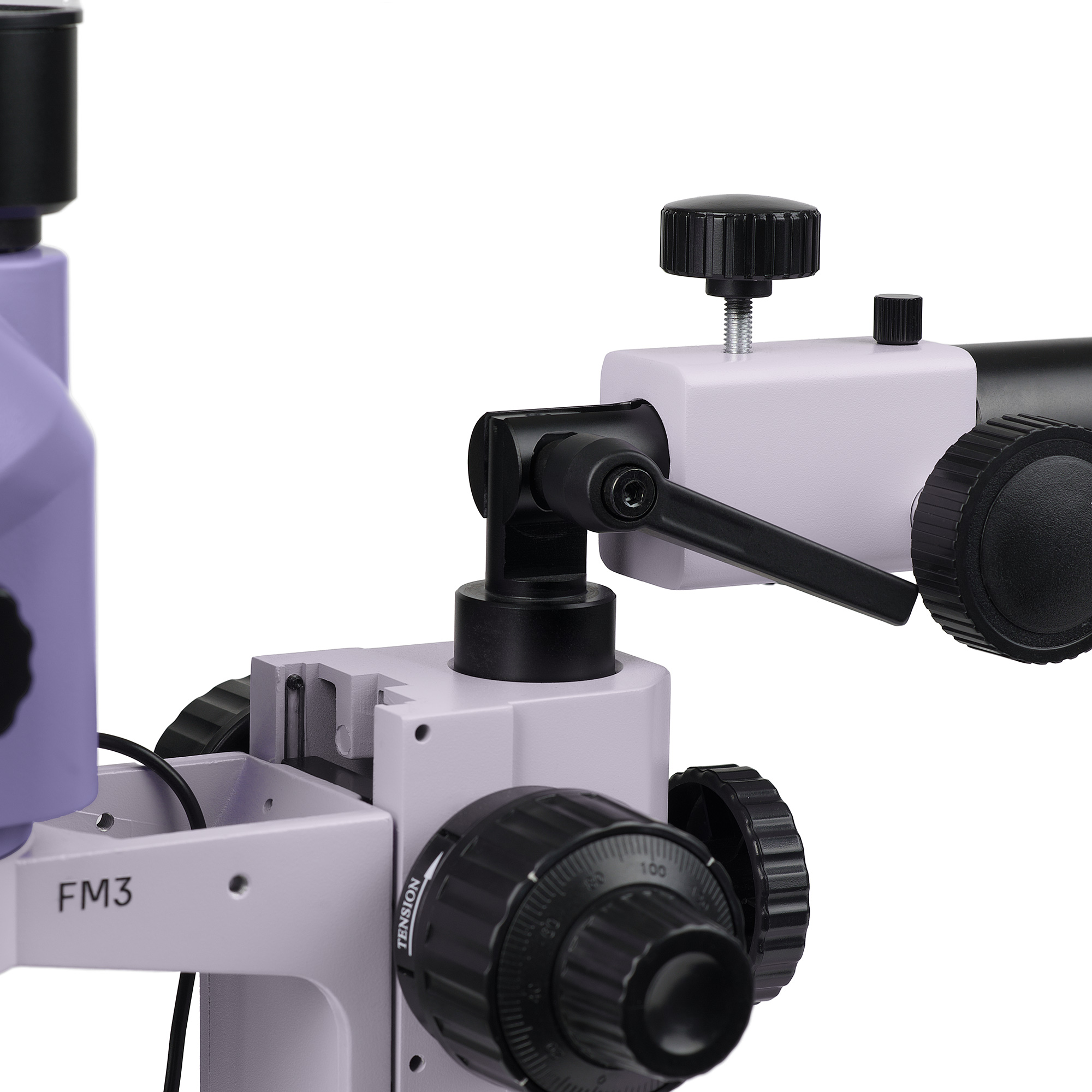

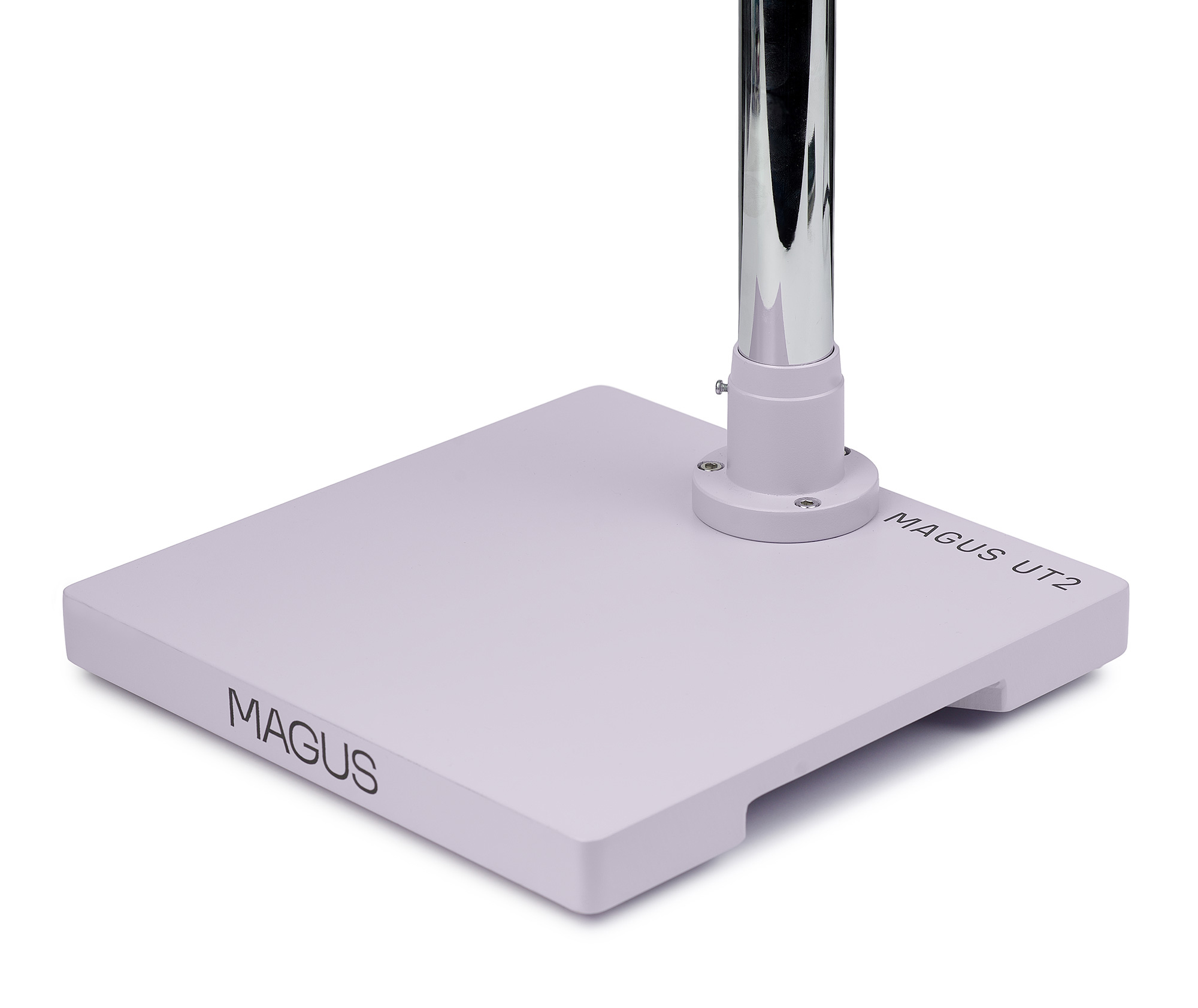

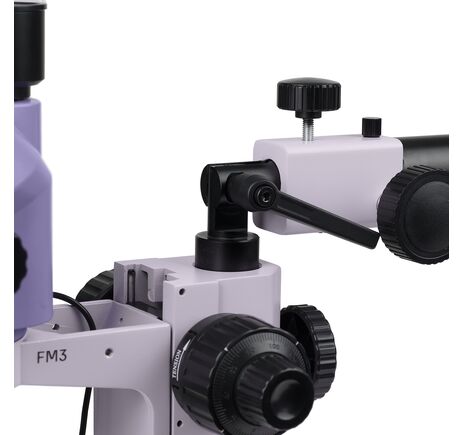

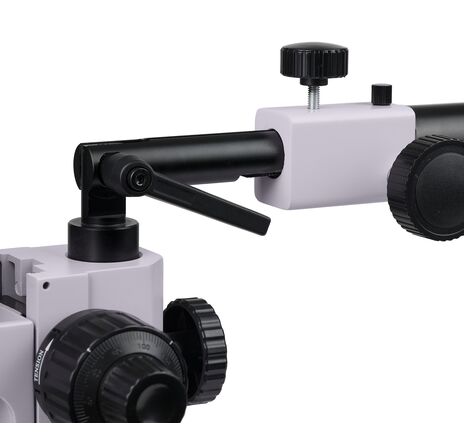

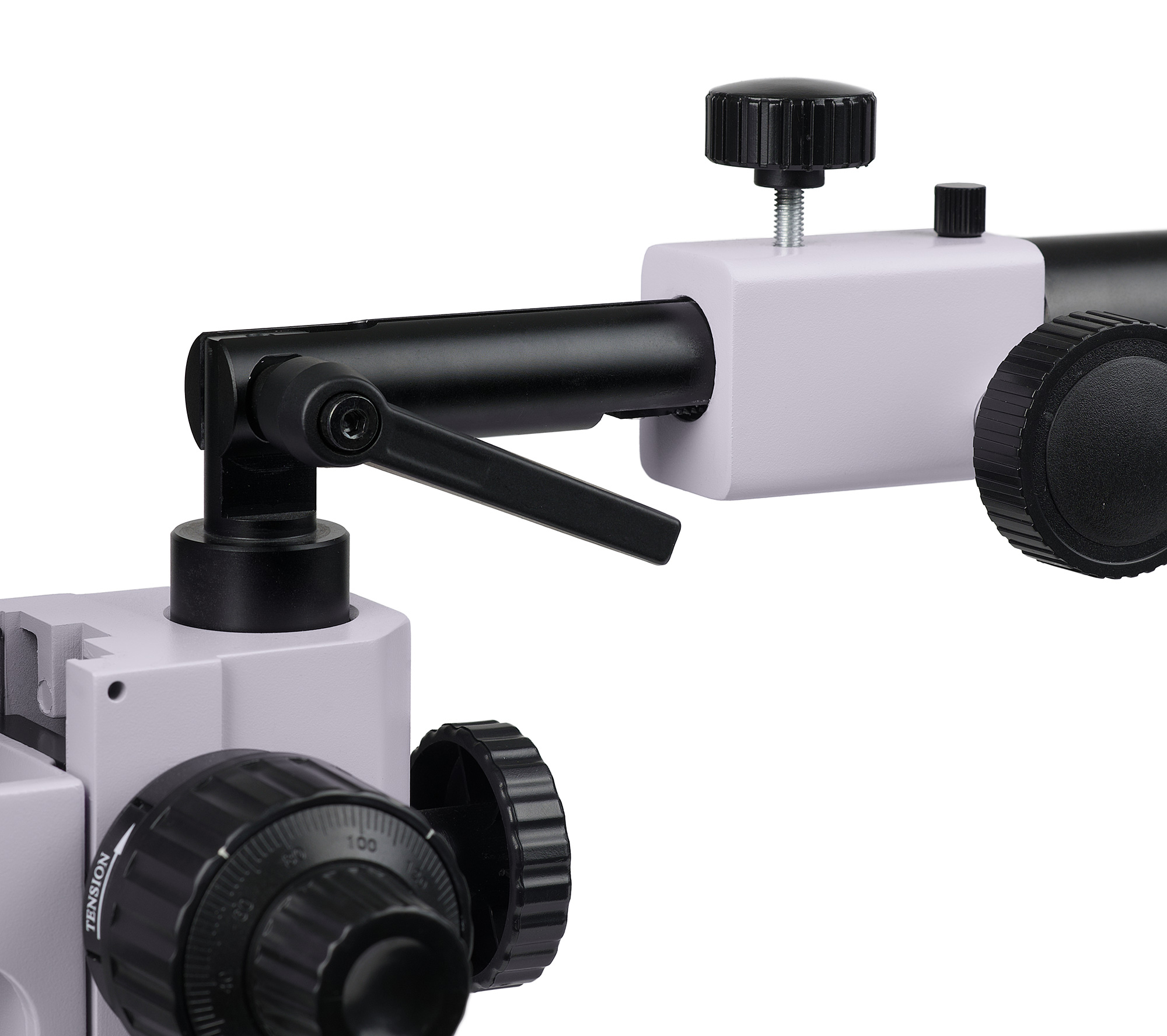

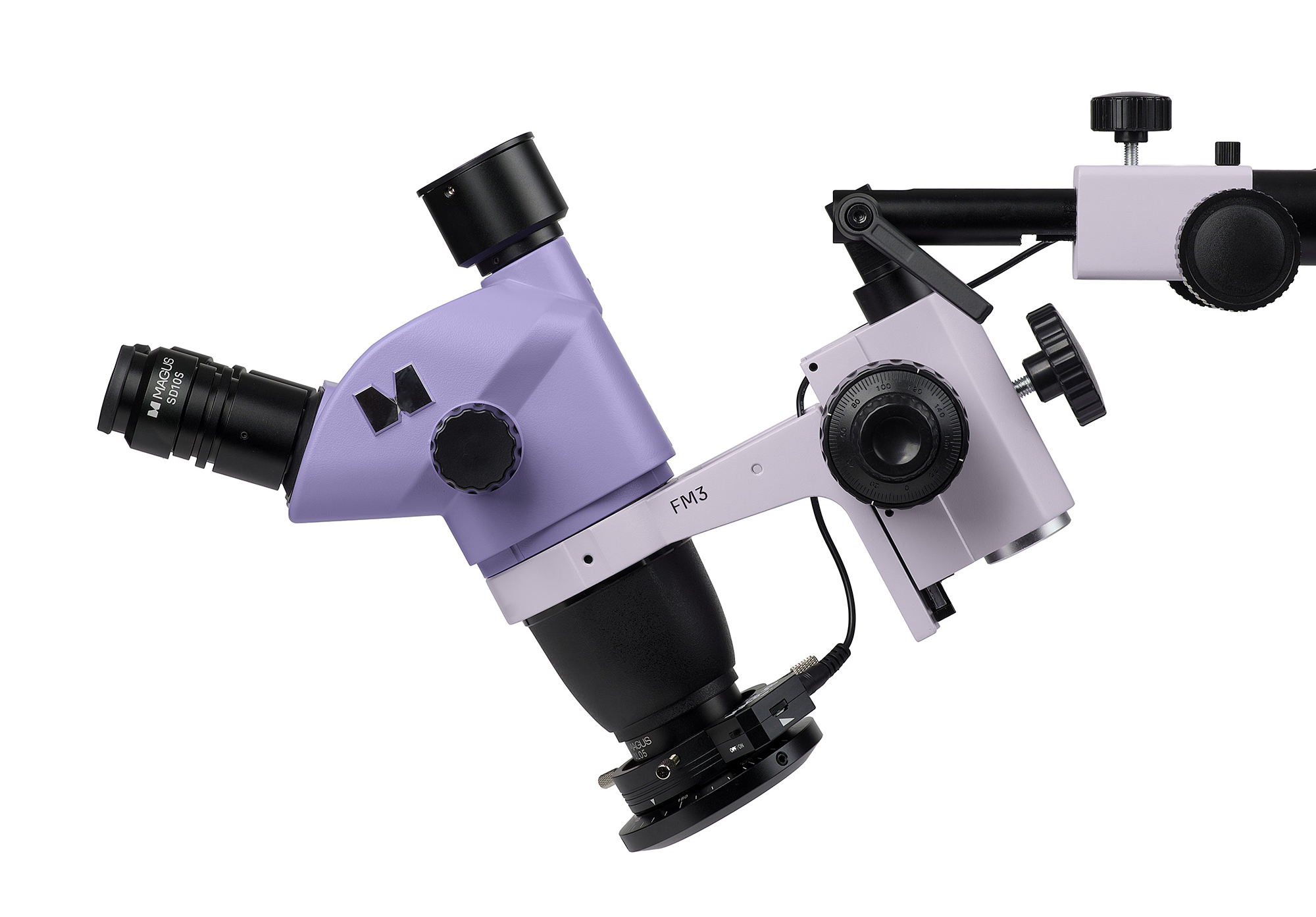

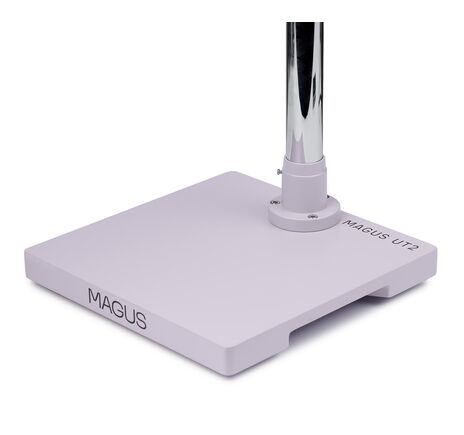

Univerzálny stojan MAGUS UT2 s pevnou základňou minimalizuje vibrácie a poskytuje veľký pracovný priestor. Mikroposuv umožňuje presné horizontálne nastavenie polohy mikroskopickej hlavice a nastaviteľný uhol optickej osi uľahčuje prácu pri spájkovaní alebo kontrole zakrivených objektov. Pozorovanie na monitore zároveň znižuje únavu krku a chrbta pri dlhodobej práci.
Presné optické parametre, rozsah zväčšenia a ďalšie technické údaje nájdete nižšie v sekcii Technické parametre.
Technické parametre
Stereo mikroskopická zostava s trinokulárnou hlavicou, HDMI/Wi-Fi kamerou a IPS monitorom pre vizuálnu kontrolu a dokumentáciu vzoriek
Kategória
| Skupina produktu | Stereomikroskopická zostava s kamerou a monitorom |
| Typ konštrukcie | Priamy stereo mikroskop |
Konštrukcia
| Optická koncepcia | Greenough |

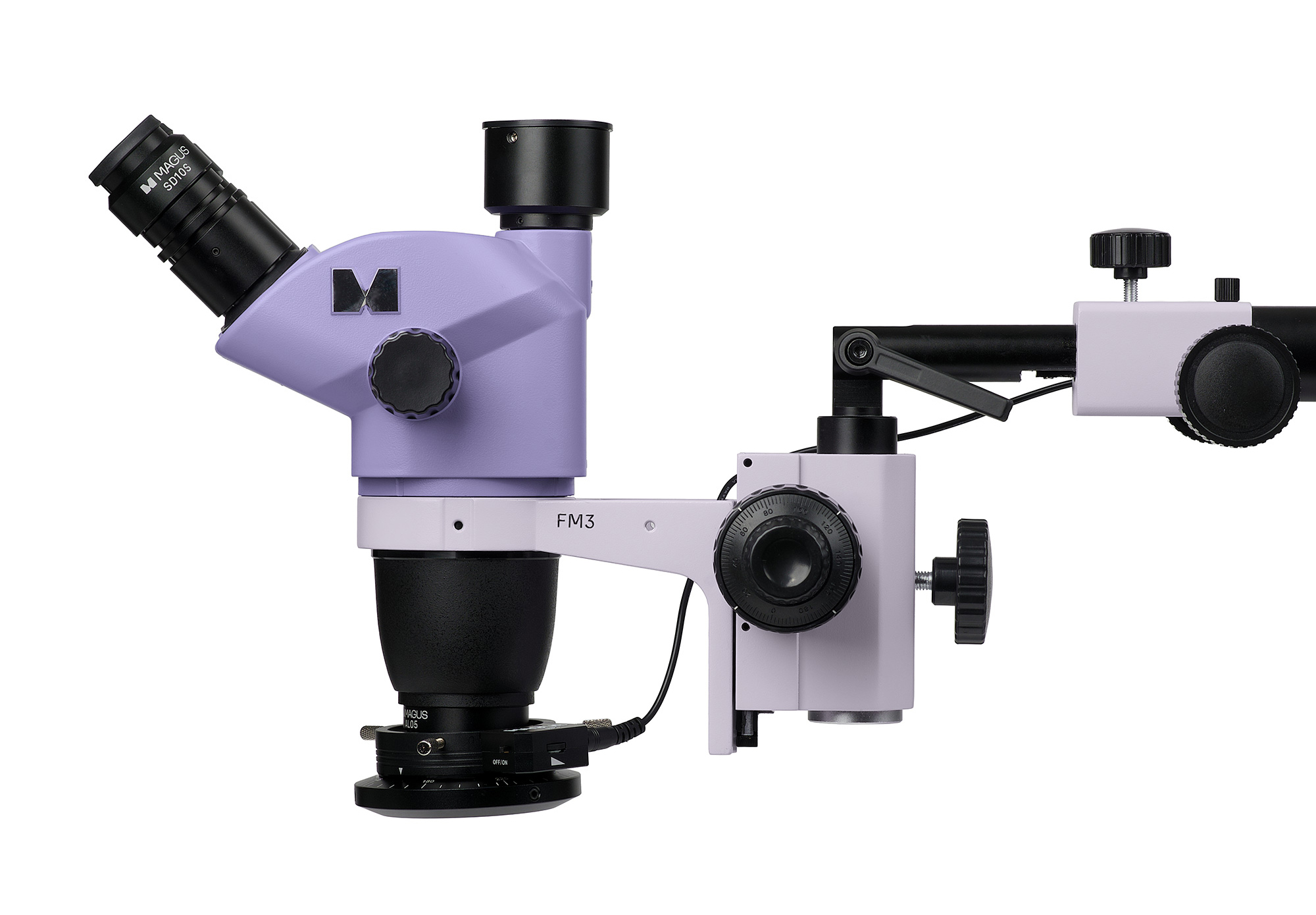

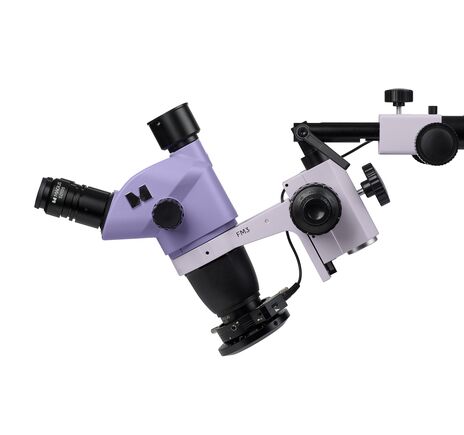

| Typ hlavice | Trinokulárna |
| Sklon hlavice | 45° |
| Priemer hlavice | 76 mm |
| Interpupilárna vzdialenosť | 54 – 75 mm |
| Priemer okulárového tubusu | 30 mm |
| Dioptrická korekcia | ±5 D na každom okulári |
| Zobrazovacie pole | Stereo |
Kontrastné metódy
| Svetlé pole | Áno |
Okulár
| Štandardný okulár | 10× / 22 mm |
| Očný odstup | Eye relief |
| Voliteľné okuláre | 10× / 22 mm s mierkou; 15× / 16 mm; 20× / 12 mm; 25× / 9 mm; 30× / 8 mm |
Objektívy / Zoom
| Zoom objektív | 0,65× – 5,5× |
| Celkové zväčšenie | 6,5× – 55× |
| Celkové zväčšenie s prídavným objektívom 0,5× | 3,25× – 27,5× |
| Pomer zoomu | 8,4 : 1 |
| Pracovná vzdialenosť | 105 mm |
| Pracovná vzdialenosť s prídavným objektívom 0,5× | 177 mm |
| Zorné pole s okulárom 10× | 33,8 – 4 mm |
| Zorné pole s okulárom 10× a objektívom 0,5× | 67,7 – 8 mm |
| Dostupné prídavné objektívy | 1,5×; 2× |
| Max. výška vzorky | 150 mm bez prídavného objektívu; 65 mm s objektívom 0,5× |
Zaostrovanie / mechanika

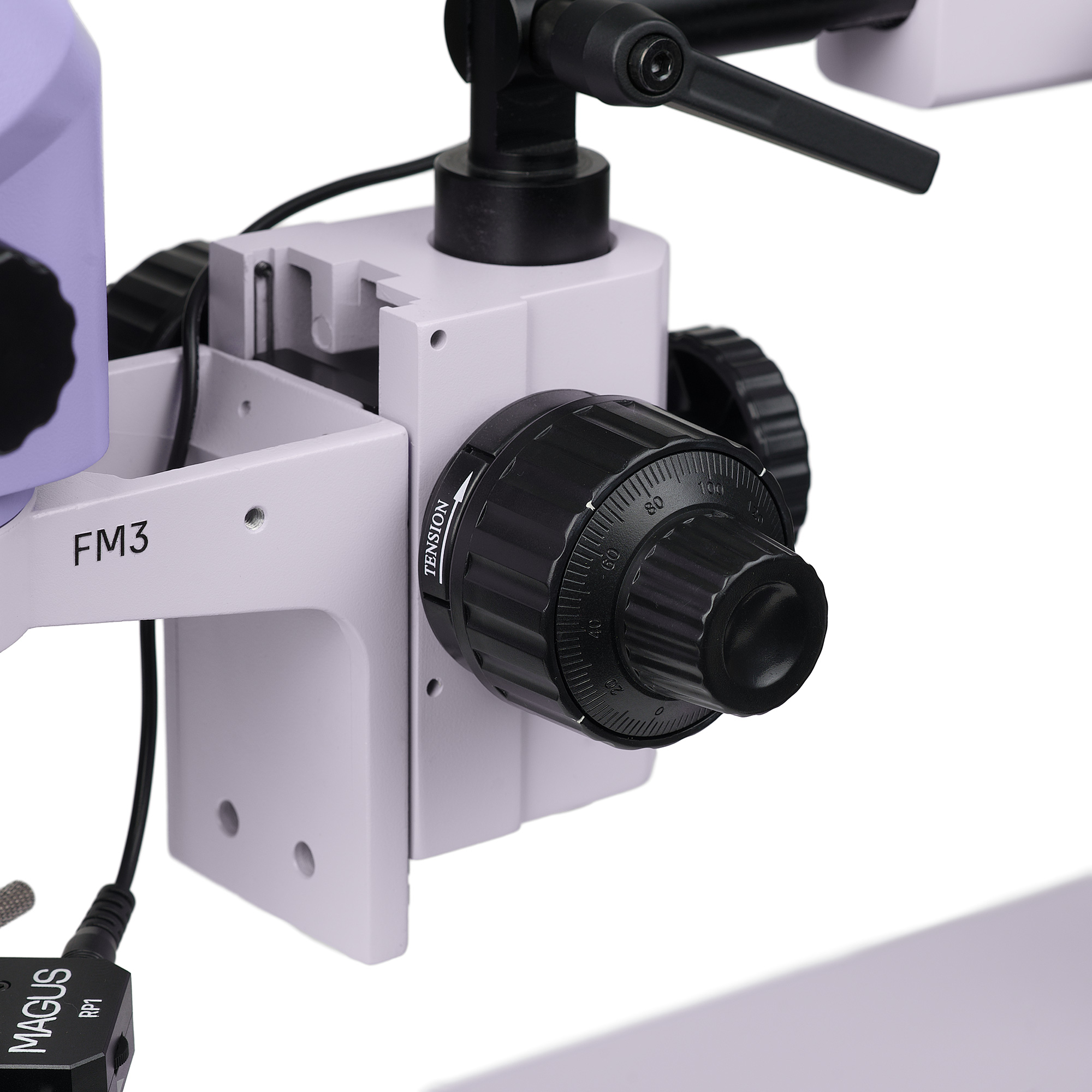

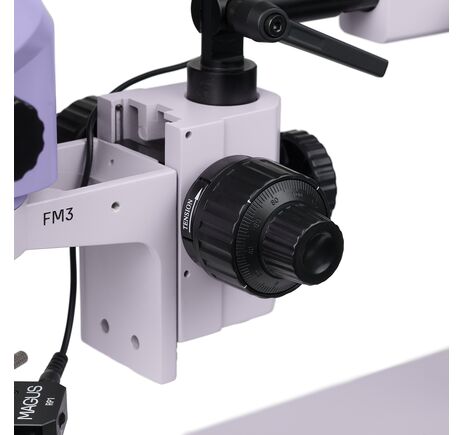

| Mechanizmus zaostrovania | Koaxiálne hrubé a jemné zaostrovanie na oboch stranách |
| Zdvih hrubého zaostrenia | 45 mm |
| Rozlíšenie jemného zaostrenia | 2 µm |
| Regulácia tuhosti | Áno |
| Priemer horizontálneho ramena | 38 mm |
| Dĺžka horizontálneho ramena | 470 mm |
| Priemer vertikálneho ramena | 38 mm |
| Dĺžka vertikálneho ramena | 493 mm |
| Horizontálny pracovný dosah stojana | 380 mm |
| Priemer montážneho kolíka | 32 mm |
| Rozmery základne stojana | 252 × 252 × 30 mm |
Osvetlenie
| Metóda osvetlenia | Dopadajúce svetlo |
| Kruhové osvetlenie | S polarizačným filtrom a reguláciou jasu |
| Husí krk | S reguláciou jasu |
Digitálna kamera
| Senzor | SONY CMOS |
| Farebný režim | Farebná |
| Rozlíšenie | 1920 × 1080 px |
| Megapixely | 2 MP |
| Veľkosť senzora | 1/1,9" (7,20 × 4,05 mm) |
| Veľkosť pixelu | 3,75 × 3,75 µm |
| Autofokus | Áno |
| Rozhranie | HDMI 1.4, Wi-Fi |
| Pamäťová karta | SD do 32 GB |
| Kompatibilné príslušenstvo | USB myš, USB Wi-Fi adaptér |
| Wi-Fi | 802.11n, 150 Mbps, 20 dBm |
| Svetelná citlivosť | 1120 mV pri 1/30 s |
| Pomer signál / šum | 0,15 mV pri 1/30 s |
| Expozičný čas | 0,06 ms – 918 ms |
| Záznam videa | Áno |
| Snímková frekvencia | 60 fps pri 1920×1080 (HDMI); 25 fps pri 1920×1080 (Wi-Fi) |
| Miesto montáže | Trinokulárny tubus alebo okulárový tubus namiesto okulára |
| Formát obrázkov | JPG |
| Formát videa | ASF |
| Spektrálny rozsah | 380 – 650 nm (s IR filtrom) |
| Typ uzávierky | ERS (elektronická rolovacia uzávierka) |
| Systémové požiadavky | Windows 8/10/11 (32 a 64 bit), Mac OS X, Linux, Intel Core 2 do 2,8 GHz alebo vyšší, min. 4 GB RAM, USB 2.0, RJ45, monitor 19" alebo väčší (pri USB pripojení) |
| Softvér | HDMI: vstavaný; USB: MAGUS View |
| Montáž | C-mount |
| Telo | Plný hliník |
| Napájanie kamery | AC adaptér 12 V / 1 A |
| Parametre AC adaptéra | Vstup 100 – 240 V / 50–60 Hz; výstup 12 V / 1 A |
Monitor
| Typ panelu | IPS |
| Uhlopriečka | 13,3" |
| Rozlíšenie | 1920 × 1080 px (Full HD) |
| Pomer strán | 16:9 |
| Jas | 400 cd/m² |
| Počet zobrazených farieb | 16,7 milióna |
| Kontrast | 1000:1 |
| Pozorovacie uhly | 178° / 178° |
| Aktívna plocha | 295 × 165 mm |
| Pixel pitch | 0,154 × 0,154 mm |
| Obnovovacia frekvencia | 60 Hz |
| Podsvietenie | LED |
| Životnosť podsvietenia | 50 000 h |
| Rozhranie | HDMI |
| Napájanie monitora | AC 110 – 220 V, DC 5 – 12 V / 1 A (Type-C) |
| Spotreba | 12 W (max.) |
Napájanie
| Napájanie mikroskopu | AC 115 – 230 V / 50–60 Hz |
Prevádzkové podmienky
| Prevádzková teplota mikroskopu | 0 – 40 °C |
| Prevádzková vlhkosť mikroskopu | 20 – 85 % |
| Prevádzková teplota kamery | −10 – 50 °C |
| Prevádzková vlhkosť kamery | 30 – 80 % |
| Prevádzková teplota monitora | −15 – 55 °C |
| Prevádzková vlhkosť monitora | 10 – 90 % |
Technické údaje podľa oficiálneho datasheetu výrobcu.
