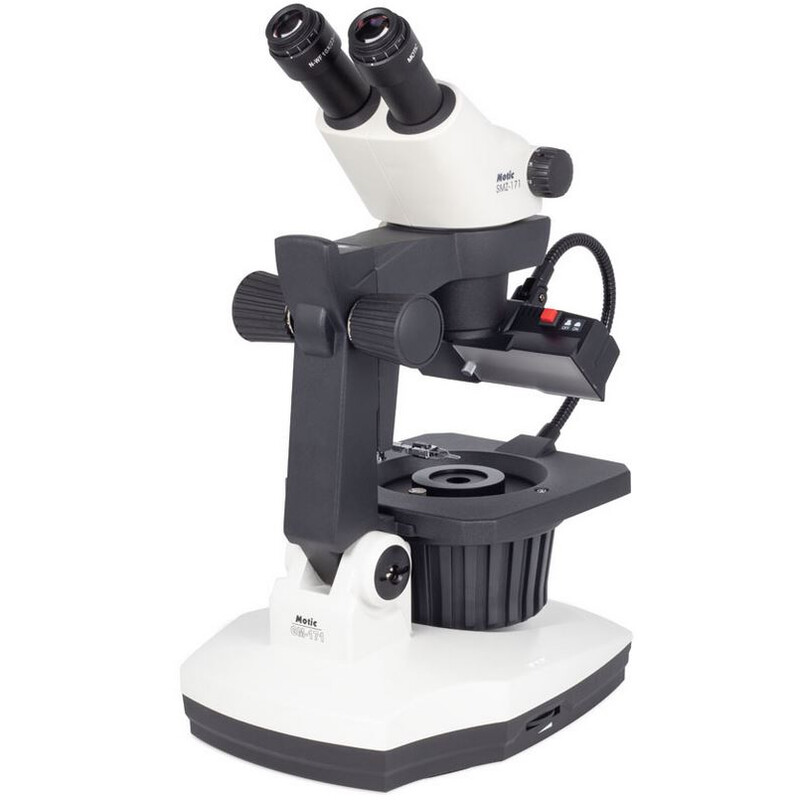

Motic Zoom-stereomikroskop GM-171, binokulárny, 7,5×–50×, pracovná vzdialenosť 110 mm

Das GMZ 171

Das GM171 ist ein gehobenes Stereomikroskop für die Bedürfnisse von Juwelieren und allen Anwendern, die sich mit der Untersuchung von Edelsteinen befassen. Die notwendige visuelle Vergrößerung wird durch die Optik des etablierten Stereomikroskops SMZ171 erreicht, verfügbar in binokularer Variante oder mit Fotoausgang für digitale Dokumentation. Der 1:6.7 Zoom liefert in optischer Standard-Ausrüstung eine 50-fache Gesamtvergrößerung bei einer Auflösung von 240 Linienpaaren per mm. Vorsatzobjektive steigern dies bis zu 480lp/mm.Der Arbeitsabstand von110mm garantiert einen großen Arbeitsabstand. Das Sehfeld von 23mm ermöglicht einen schnellen Überblick. Manipulation und eine präzise Positionierung der Probe benötigen spezielle Probenhalter. Optionale Okulare behalten den Arbeitsabstand bei, erweitern aber die Gesamtvergrößerung.Das Stativ bietet eine 30W Hellfeld-/Dunkelfeld-Beleuchtung im Durchlicht. Im Auflicht wird eine 7W Leuchtstoffröhre an einem flexiblen Schwanenhals eingesetzt. Die Mikroskop-Basis kann gekippt werden (0° bis 45°), um ein ermüdungsfreies Arbeiten durch eine ergonomische Sitzposition zu ermöglichen. Der Z-Trieb ist individuell einstellbar und erlaubt so präzises und feinfühliges Fokussieren auch bei hohen Vergrößerungen. Das GM171 ist ein fortgeschrittenes Instrument für die Edelsteinkunde und erfüllt die unterschiedlichsten Anforderungen dieses Anwendungsbereichs.

Ergeonomisches Setup für beste Funktionalität

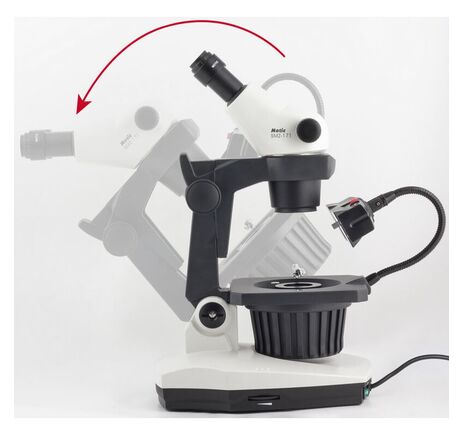

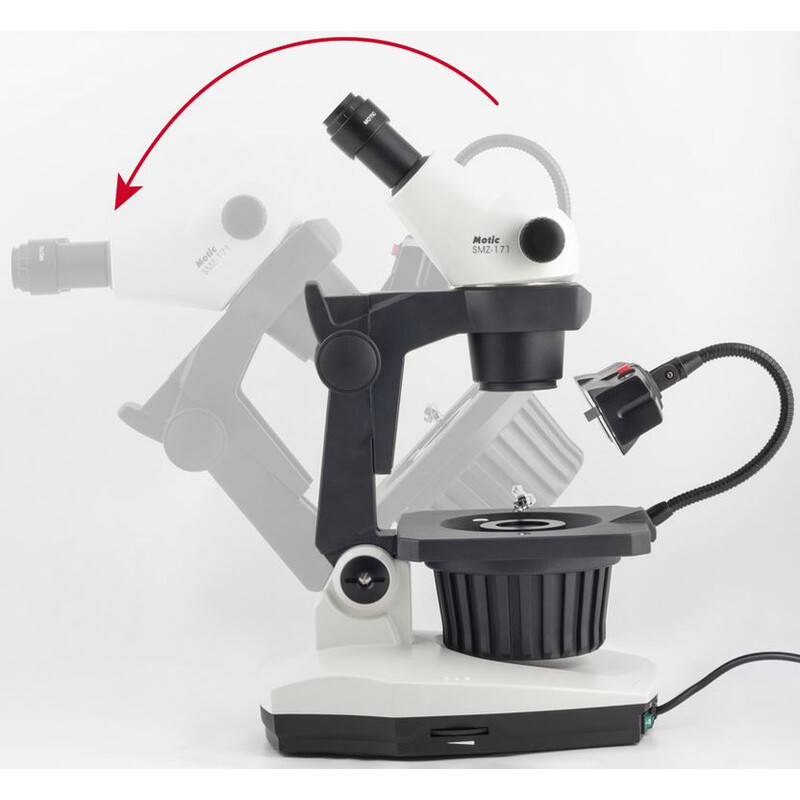

Die Mechanik des GM171 basiert auf Funktionalität und Ergonomie. Elegant und gleichzeitig robust, dieses Mikroskop ist für den täglichen Gebrauch bestens geeignet. Dank des variablen Einblickwinkels ermöglicht das GM171 ermüdungsfreies Arbeiten. Die Optik kann für eine individuelle Sitzposition gekippt werden (0°= aufrecht, bis 45° Schrägeinblick), die Stativ-Basis ist 360° drehbar, um einem zweiten Beobachter Zugriff zu ermöglichen. Der Augenabstand ist von 52-75mm einstellbar, der Dioptrien-Ausgleich an beiden Okularen bietet beste Kompensation von individuellen Sehfehlern und perfekte Nutzung von Strichplatten.

Verbesserte Optik für bessere Qualität

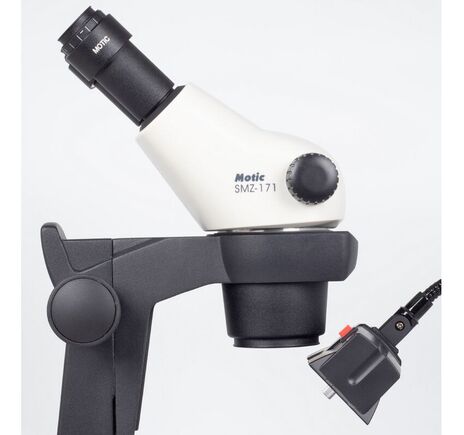

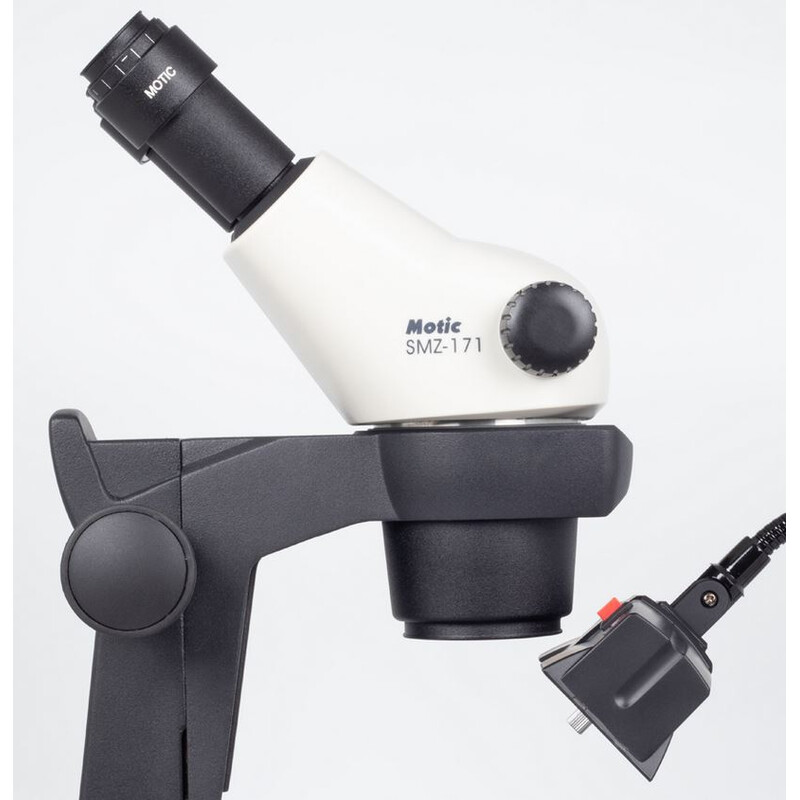

Die Optik des SMZ171 liefert verbesserte Detail-Information bei allen Arten von Edelsteinen. In der Basis-Ausrüstung arbeiten die 10-fach Okulare mit dem Zoomkörper Faktor 0.75X - 5X perfekt zusammen. Fehlsichtigkeit kann durch einen +/- 5 dpt Dioptrien-Ausgleich an den Okularen selbst kompensiert werden. Vorsatzobjektive bis zu 2X verdoppeln die Gesamt-Vergrößerung bis zu einer Auflösung von 480lp/mm, verringern aber den Arbeitsabstand. Die Okulare bis 20X Vergrößerung halten den Arbeitsabstand der Basis-Ausrüstung (110mm) konstant.

Eine effektive und flexible Beleuchtung

Wie bei jedem anderen Stereomikroskop ist auch beim GM171 eine Beleuchtung notwendig, die auf die Charakteristika der Proben perfekt eingeht. Transparente Edelsteine verlangen sicherlich mehr als ein Standard-Durchlicht. Neben einem 30W Halogen Hellfeld liefert das GM171 auch ein Durchlicht-Dunkelfeld mit variabler Irisblende, um Einschlüsse oder Kanten gut darzustellen. Die 7W Leuchtstoffröhre mit 6400K Farbtemperatur (Tageslicht) im Auflicht ist für die Beurteilung der Farbe eines Steins wichtig. Gleichzeitig sorgt dieses “weiche” Licht für eine Reduzierung von Reflexen, die visuell oder bei der Bilddokumentation stören. Die Schwanenhals-Montage des Auflichts ermöglicht beste Bildergebnisse durch die freie Wahl des Beleuchtungswinkels.

Nützliche Dinge mit großer Wirkung

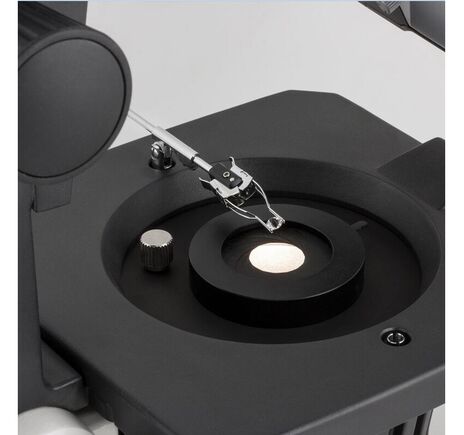

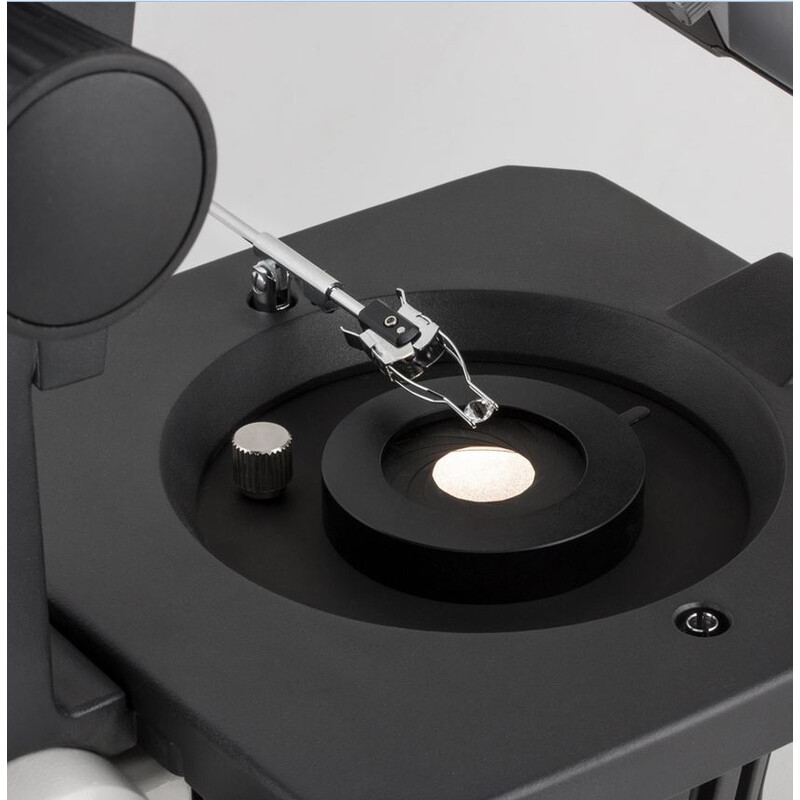

Um bestmögliche Ergebnisse zu erzielen verlangt ein Stereomikroskop für die Edelsteinkunde eine Reihe von Zubehör, das auf die Charakteristika der Proben eingeht: schwache Färbung, +/- durchsichtig, stark reflektierende Oberflächen bei Auflicht-Beleuchtung. Eine Reihe von Steine-Haltern erlauben eine präzise Positionierung der Proben für Auf- und Durchlicht. Ein Polarisations-Set (Polarisator, Analysator) wird für den Nachweis von Doppelbrechung benötigt. Ein optionaler Diffusor reduziert Reflexe der Proben-Oberfläche. Die Immersions-Kammer hilft bei der Abschätzung des Brechungsindex und gibt Hinweise auf das Material. Das “Proportions”-Okular ist ein Hilfsmittel zur Kontrolle der Abmessungen eines Steins: Oberteil, Rundiste, Unterteil. Ein spezieller Diamanten-Halter hilft bei der optimalen Positionierung.

Optik-Konzept Greenough

Einblickwinkel 45º Einblickwinkel

Augenabstand 52-75mm

Dioptrien-Ausgleich An beiden Okularen +/- 5 dpt

Okulare Weitfeld WF10X/23mm, mit Dioptrienausgleich

Objektiv-Konzept Zoom 1:6.7

Objektive 0.75X-5X

Arbeitsabstand 110mm

Stativtyp 360° drehbares Stativ

Irisblende Irisblende, regelbar Ø41mm - Ø2mm

Kopfhalter Für Ø76mm Kopf

Fokus Grobfokus, mit Gängigkeits-Einstellung

Verfahrbereich in Z 125mm

Durchlicht 7W Leuchtstoffröhre, an Schwanenhals

Auflicht Quartz Halogen 6V/30W, regelbar

Beleuchtungs-Features Dunkelfeld-Beleuchtung

Trafo Intern

Netzspannung 100-240V (CE)

Zubehör im Lieferumfang Staubschutzhülle, Edelstein-Halter aus rostfreiem Stahl, Aluminium-Transportbox

Maße LxBxH 391x236x505mm

Stativbasis 306x236mm

Säule/Arm Höhe 268mm, Optik 45º kippbar

Gewicht netto 8.2kg
