Popis

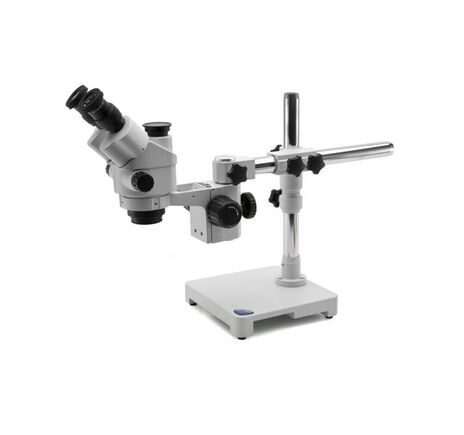

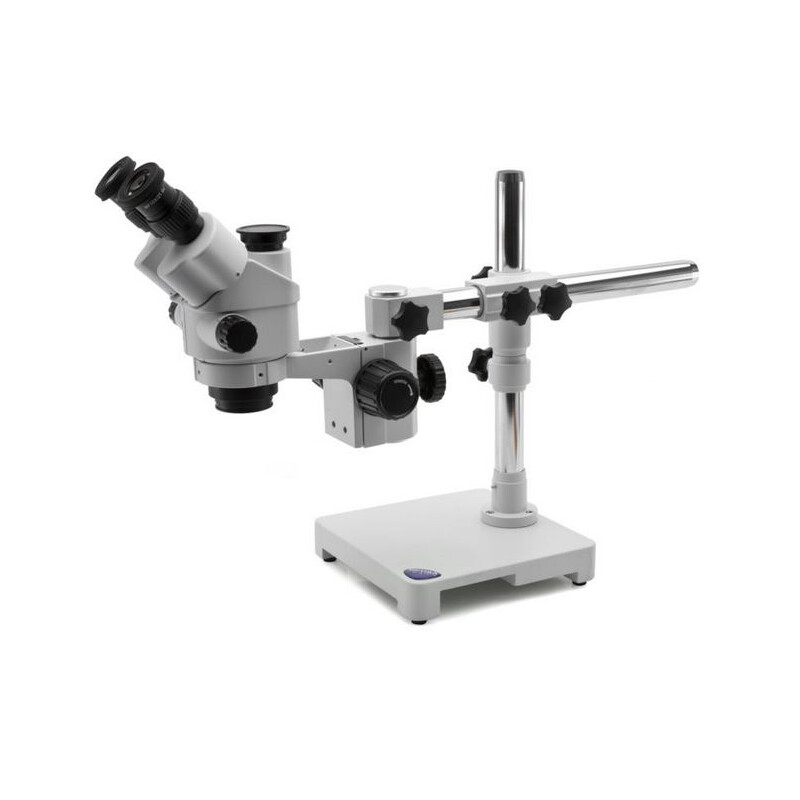

Stereo mikroskopická zostava OPTIKA SLX-5 je profesionálne riešenie pre kontrolu, montáž a dokumentáciu technických detailov. Kombinuje trinokulárnu stereo hlavicu s parfokálnym zoom systémom a stabilný stojan s horizontálnym ramenom, ktorý umožňuje flexibilné nastavenie polohy mikroskopu nad pracovnou plochou. Optický systém poskytuje ostrý obraz s veľkou hĺbkou ostrosti a realistickým 3D zobrazením.
Typické použitie
Kontrola kvality v priemysle, montáž elektronických komponentov, analýza plošných spojov (PCB), servisné pracoviská, technické laboratóriá, vývojové pracoviská a dokumentácia drobných mechanických alebo elektronických súčiastok.
Hlavné prednosti
- Trinokulárna hlavica 45° — umožňuje pohodlné pozorovanie a pripojenie digitálnej mikroskopickej kamery.
- Plynulý parfokálny zoom 0,7× – 4,5× — zoom faktor 6,43:1 pre flexibilné nastavenie zväčšenia.
- Okuláre WF10×/21 mm — široké zorné pole a vysoký eye-point pre komfortné pozorovanie.
- Dlhá pracovná vzdialenosť 100 mm — dostatok priestoru pre manipuláciu s objektom alebo montážne práce.
- Presný zaostrovací mechanizmus — systém rack-and-pinion s ovládacími gombíkmi na oboch stranách stojana.
- Stojan s horizontálnym ramenom — umožňuje nastavenie výšky, horizontálneho dosahu a uhla otočenia mikroskopu.
- Robustná základňa — stabilná konštrukcia s rozmerom základne 230 × 230 mm pre bezpečnú prácu.
Pre koho je model vhodný
- Priemyselné kontrolné pracoviská
- Servisy elektroniky a techniky
- Výroba a montáž jemných mechanických dielov
- Technické a vývojové laboratóriá
Praktická výhoda ramenového stojana
Stojan s horizontálnym ramenom umožňuje jednoduché nastavenie pracovnej polohy mikroskopu nad rôzne veľkými objektmi. Používateľ môže mikroskop presne umiestniť nad pracovnú plochu bez nutnosti presúvať skúmaný objekt, čo výrazne zvyšuje komfort práce pri montážnych alebo kontrolných úlohách.
Presné optické parametre, rozsah zväčšenia a rozmery stojana nájdete nižšie v sekcii Technické parametre.
Technické parametre
Stereozoom mikroskopická zostava s trinokulárnou hlavou, optickým systémom Greenough a stabilným kĺbovým ramenovým stojanom pre presnú priemyselnú a laboratórnu inšpekciu
Kategória
| Skupina produktu | Stereozoom mikroskop – zostava |
| Séria | SLX |
Konštrukcia
| Optický systém | Greenough |
| Typ hlavy | Trinokulárna |
| Pomer rozdelenia svetla | 50 / 50 (okuláre / kamera) |
| Sklon tubusu | 45° |
| Otáčanie hlavy | 360° |
| Materiál konštrukcie | Plastové odliatky / hliníkové prevody |
Kontrastné metódy
| Svetlé pole | Áno |
| Jednoduché polarizačné pozorovanie | Voliteľné |
Optika
| Interpupilárna vzdialenosť | 51 – 75 mm |
| Dioptrická korekcia | Obojstranná |
| Antifungálna úprava optiky | Áno |
Okulár
| Typ | WF 10× / Ø21 mm, High Eye Point |
| Zorné pole | 21 mm |
| Fixácia okulárov | Skrutkou |
| Gumené očnice | Áno |
| Mikrometrická stupnica | Voliteľná |
| Priemer mikrometrického sklíčka | 23 mm |
Objektívy / Zoom
| Typ zoomu | Parfokálny achromatický |
| Zoom | 0,7× – 4,5× |
| Celkové zväčšenie | 7× – 45× |
| Pomer zväčšenia | 6,43 : 1 |
| Pracovná vzdialenosť | 100 mm |
Zaostrovanie / mechanika
| Mechanizmus | Hrubé zaostrovanie |
| Typ pohonu | Ozubený hrebeň a pastorok |
| Celkový zdvih | 110 mm |
| Regulácia momentu | Áno |
Stojan
| Typ stojana | Kĺbové prevesené rameno |
| Výška stojana | 420 mm |
| Dĺžka horizontálneho ramena | 430 mm |
| Rozmery základne | 230 × 230 mm |
| Priemer stĺpa | 32 mm |
| Max. výška vzorky | 400 mm |
| Uchytenie hlavy | Ø 76 mm |
Balenie a hmotnosť
| Výška zostavy | 435 mm |
| Šírka základne | 230 mm |
| Hĺbka základne | 230 mm |
| Hmotnosť | cca 17,6 kg |
Informácie o produkte
| Typ pozorovania | Stereoskopické (3D) |
| Príslušenstvo | Protiprachový kryt, návod na použitie |
Technické údaje podľa oficiálneho datasheetu výrobcu.
