Popis

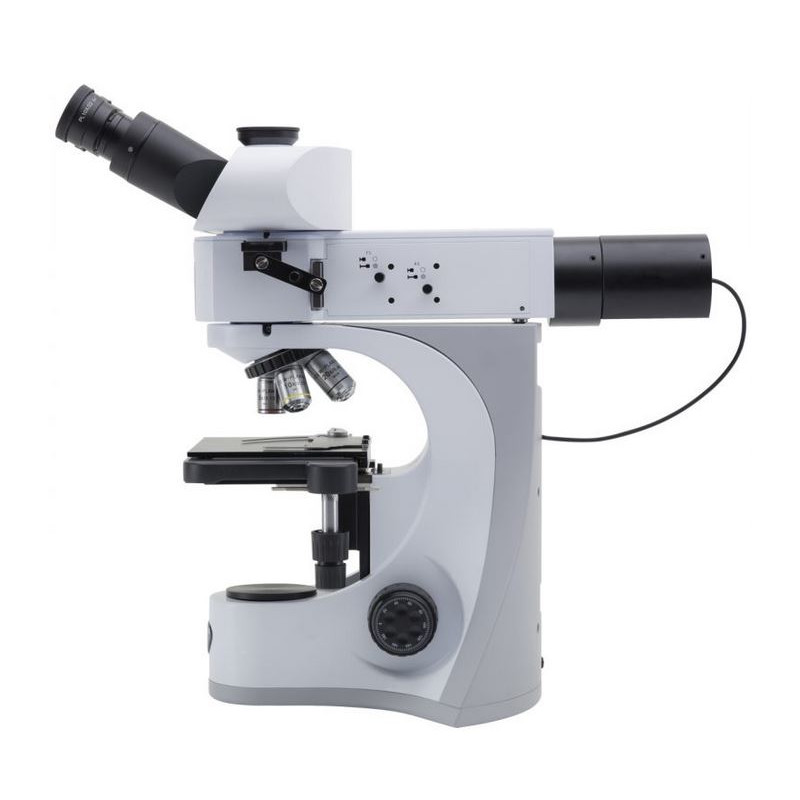

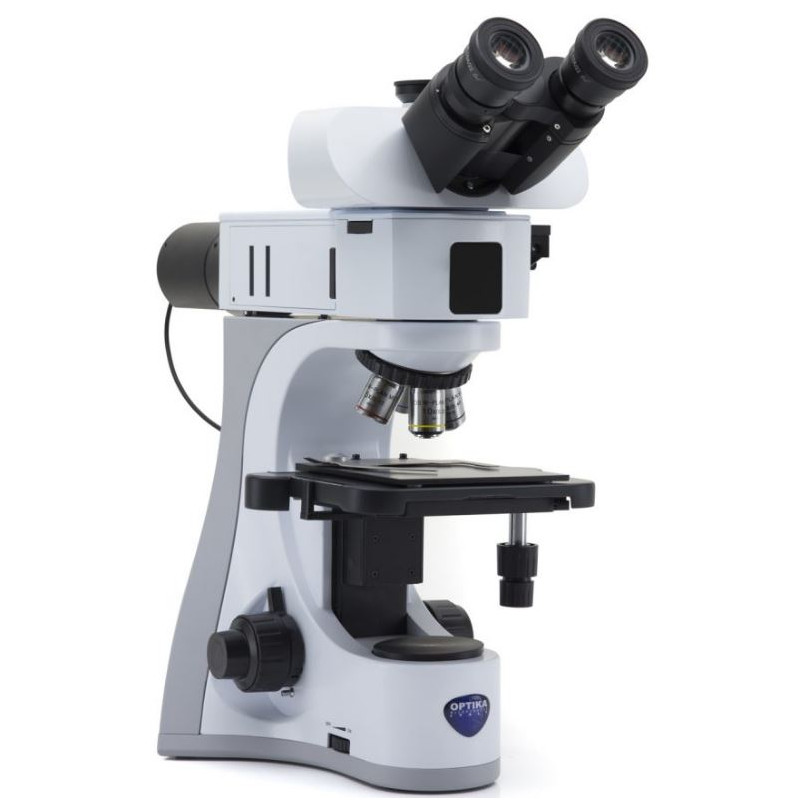

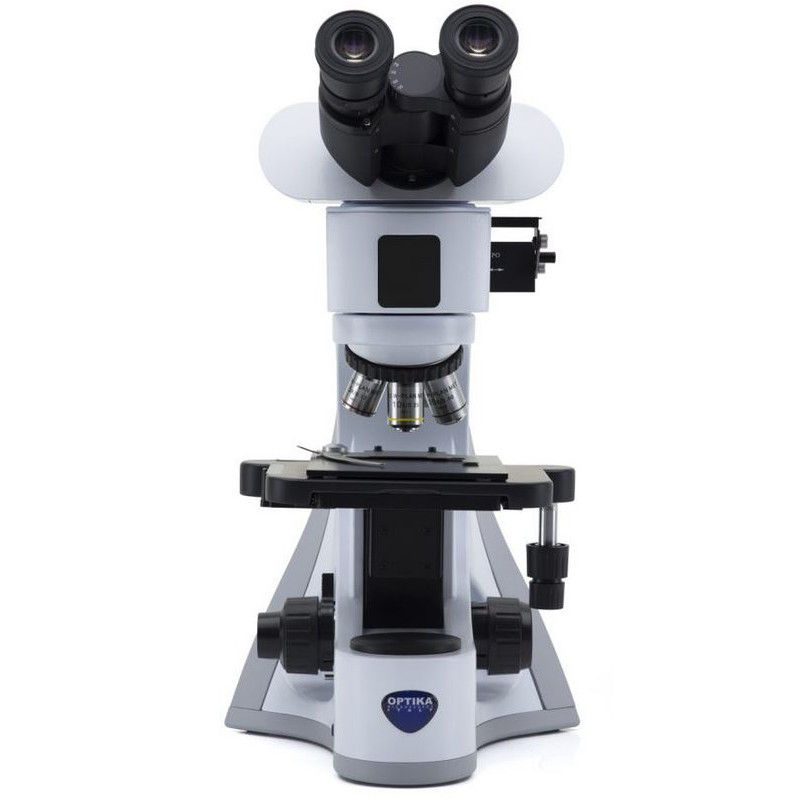

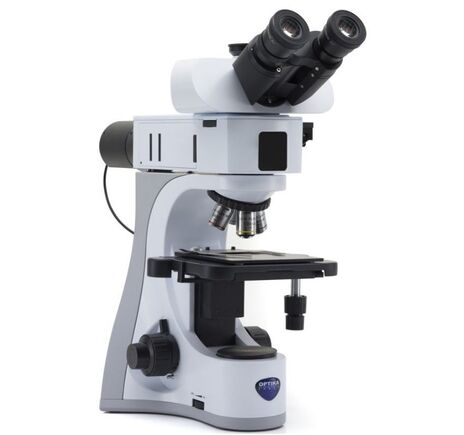

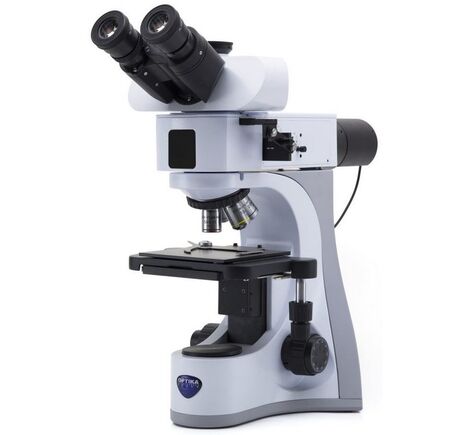

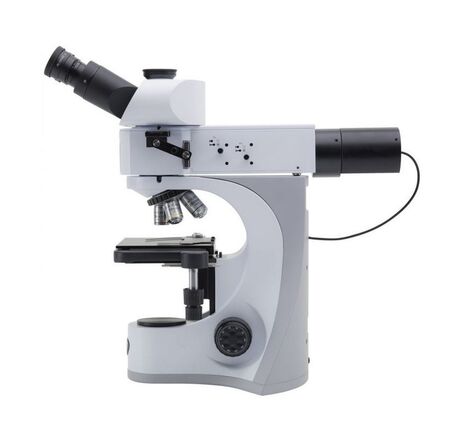

Metalografický mikroskop OPTIKA B-510MET je profesionálny trinokulárny mikroskop určený na analýzu kovov a technických materiálov v dopadajúcom svetle. Vďaka metalografickým objektívom IOS W-PLAN MET, presnému epi-osvetleniu a systému šikmého osvetlenia umožňuje detailné pozorovanie povrchových štruktúr, mikrodefektov a vrstiev materiálov pri kontrole kvality aj materiálovom výskume.
Typické použitie
Metalografia, kontrola kvality kovových materiálov, analýza povrchov zliatin a technických komponentov, priemyselné laboratóriá, výskumné pracoviská materiálového inžinierstva a univerzitné technické laboratóriá.
Hlavné prednosti
- Pozorovanie v dopadajúcom svetle — ideálne pre analýzu nepriehľadných materiálov ako sú kovy, zliatiny alebo technické povrchy.

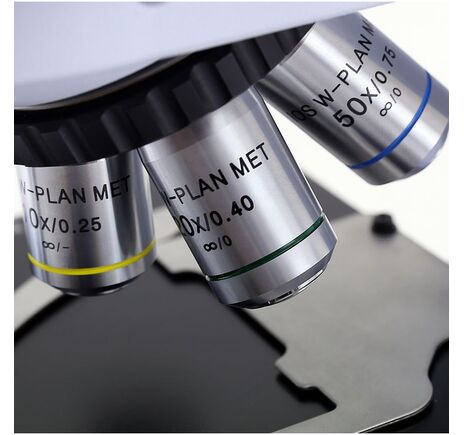

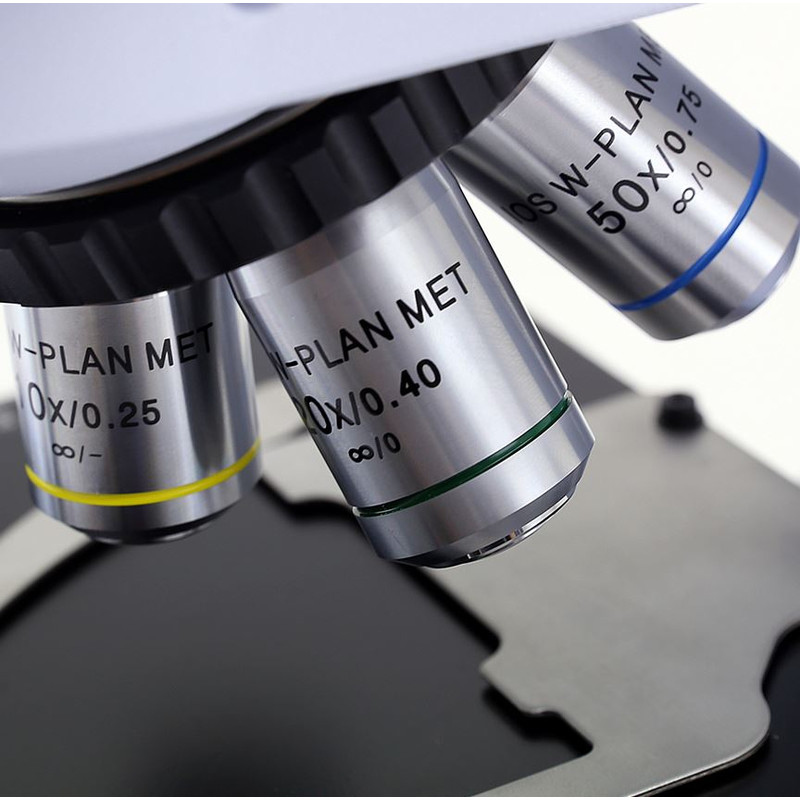

- IOS W-PLAN MET objektívy — metalografické planachromatické objektívy 5×, 10×, 20× a 50× poskytujú vysoký kontrast a presné zobrazenie povrchovej mikroštruktúry.

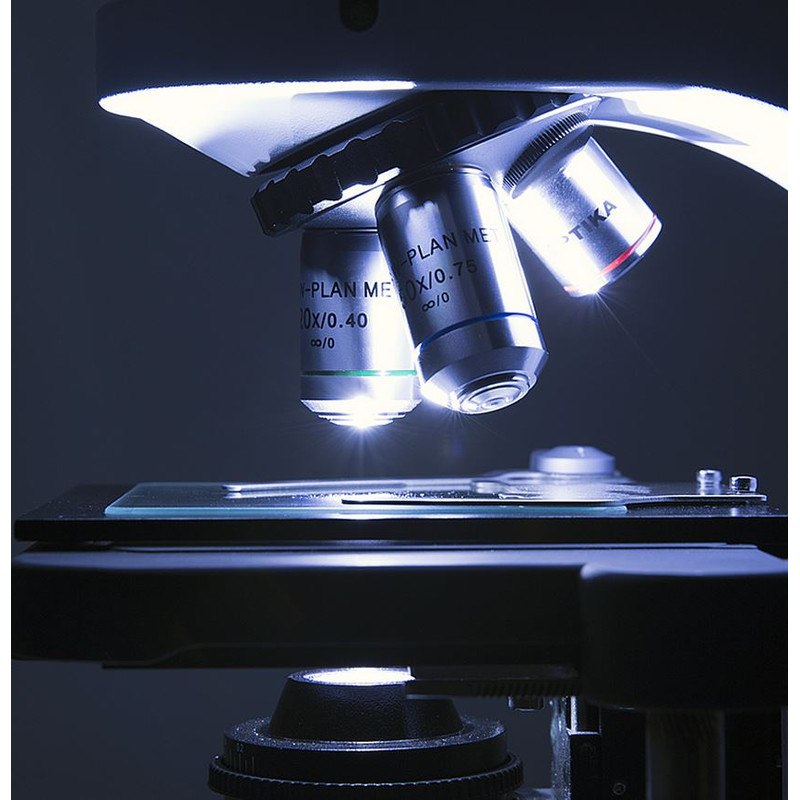

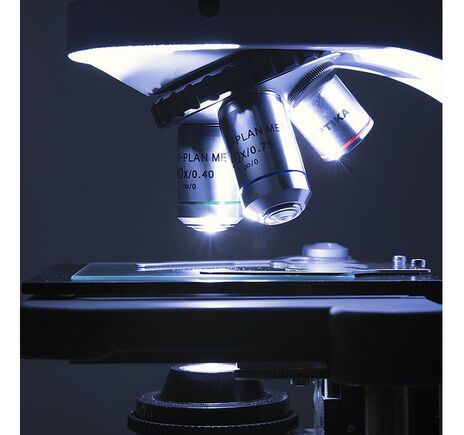

- Epi-osvetlenie X-LED⁸ — výkonné LED osvetlenie 8 W (6300 K) s reguláciou jasu, apertúrnou a poľovou clonou pre optimálne nastavenie kontrastu.
- Systém šikmého osvetlenia — umožňuje zvýraznenie reliéfu povrchu a drobných štrukturálnych detailov materiálov.

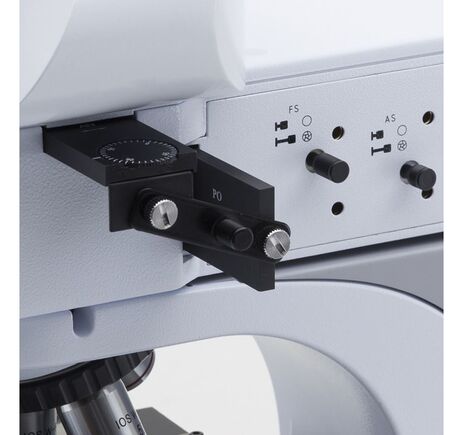

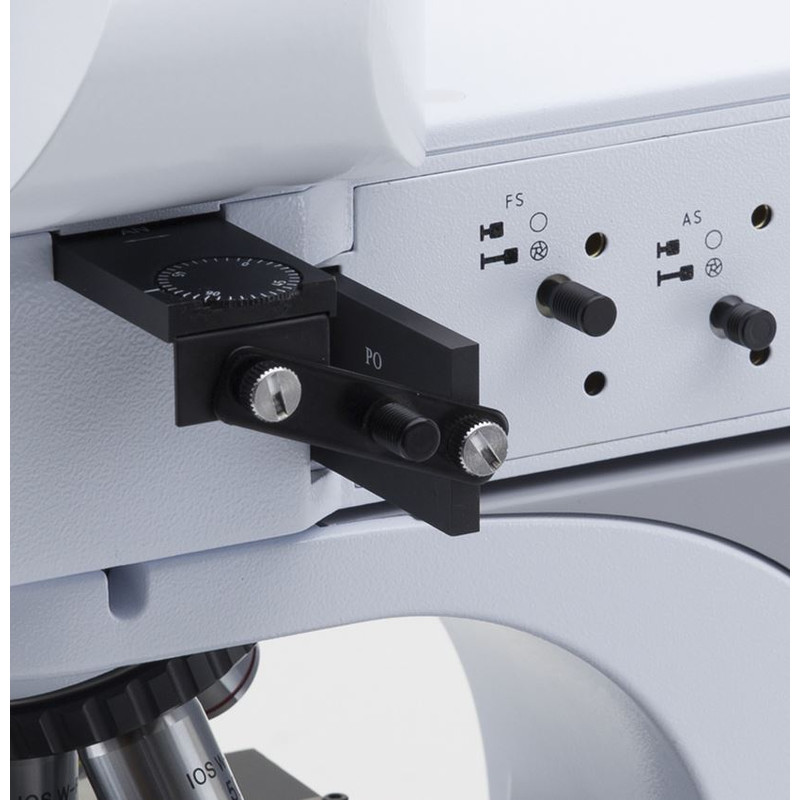

- Polarizačný systém — integrovaný polarizátor a analyzátor umožňujú analýzu anizotropných materiálov a optických vlastností povrchov.
- Trinokulárna hlavica — naklonená o 30° s fotoportom 50/50 pre pohodlné pozorovanie aj pripojenie digitálnej kamery.
- Rackless mechanický stolík — dvojvrstvový stolík 233 × 147 mm s rozsahom pohybu 78 × 54 mm umožňuje presnú manipuláciu so vzorkou.
- Koaxiálne ostrenie — presné hrubé a jemné ostrenie s nastaviteľným odporom a bezpečnostným dorazom proti kontaktu objektívu so vzorkou.
- Ergonomická optika — okuláre WF10×/22 mm s vysokým očným bodom a nastaviteľná interpupilárna vzdialenosť 50 – 75 mm.
Pre koho je model vhodný
- Metalografické laboratóriá
- Laboratóriá kontroly kvality materiálov
- Priemyselné výrobné podniky
- Výskumné pracoviská materiálového inžinierstva
- Univerzitné technické laboratóriá
Detailná analýza povrchov
Kombinácia dopadajúceho svetla, polarizačných filtrov a šikmého osvetlenia umožňuje zvýraznenie mikroštruktúry kovov a technických materiálov. Mikroskop je preto ideálny pre analýzu povrchových vrstiev, mikrotrhlín a ďalších štrukturálnych detailov materiálov.
Presné technické parametre objektívov, optického systému a konfiguráciu osvetlenia nájdete nižšie v sekcii Technické parametre.
Technické parametre
Trinokulárny metalografický mikroskop s IOS W-PLAN MET objektívmi a incidentným LED osvetlením
Kategória
| Skupina produktu | Metalografický mikroskop |
| Typ mikroskopu | Priamy |
Kontrastné metódy
| Incidentné svetlé pole | Áno |
| Jednoduchá polarizácia | Áno |
| Šikmé osvetlenie | Áno |
Konštrukcia
| Materiál konštrukcie | Tlakovo liaty hliník |
| Typ tubusu | Trinokulárny (Siedentopf) |
| Sklon tubusu | 30° |
| Otáčanie tubusu | 360° |
| Rozdelenie svetla | 50 / 50 |
| Vnútorný priemer tubusu | 30 mm |
Optika
| Optický systém | Nekonečno (∞) |
| Interpupilárna vzdialenosť | 50 – 75 mm |
| Dioptrická korekcia | Na ľavom tubuse |
| Antifungálna úprava | Áno |
| Parfokálna vzdialenosť | 45 mm |
Okulár
| Typ | WF 10× / FN 22 mm |
| High Eye Point | Áno |
| Gumené očnice | Áno |
| Priemer | 30 mm |
Objektívy
| Typ objektívov | IOS W-PLAN MET (strain-free) |
| Závit objektívov | RMS |
| Štandardný rozsah zväčšenia | 50× – 500× |
| Objektív 5× | 5× / 0,12; pracovná vzdialenosť 15,5 mm |
| Objektív 10× | 10× / 0,25; pracovná vzdialenosť 10 mm |
| Objektív 20× | 20× / 0,40; pracovná vzdialenosť 5,8 mm |
| Objektív 50× | 50× / 0,75; pracovná vzdialenosť 0,32 mm |
Revolverový menič objektívov
| Počet pozícií | 5 |
| Reverzné vyhotovenie | Áno |
| Obojsmerné otáčanie | Áno |
| Uloženie v ložiskách | Áno |
Predmetový stolík
| Typ | Dvojvrstvový mechanický stolík |
| Rozmery | 233 × 147 mm |
| Posuvný mechanizmus | Rackless |
| Rozsah pohybu | 78 × 54 mm |
| X-Y Vernierova stupnica | Áno |
| Presnosť Vernierovej stupnice | 0,1 mm |
Zaostrovanie / mechanika
| Typ zaostrovania | Koaxiálne hrubé a jemné |
| Regulácia tuhosti hrubého zaostrovania | Áno |
| Horný doraz proti kontaktu objektívu so vzorkou | Áno |
Incidentné osvetlenie
| Typ osvetlenia | X-LED8 |
| Výkon LED | 8 W |
| Teplota chromatickosti | 6 300 K |
| Poleová clona | Áno |
| Apertúrna clona | Áno |
| Šikmé osvetlenie | Áno |
| Polarizátor | Áno |
| Analyzátor | Áno |
| Regulácia jasu | Áno |
Napájanie
| Napájací zdroj | Externý |
| Typ sieťovej zástrčky | Multi-plug (EU / UK / US) |
| Vstupné napätie | 100 – 240 V AC, 50/60 Hz |
| Výstupné napätie | 6 V DC |
Rozmery a hmotnosť
| Výška | 505 mm |
| Šírka | 270 mm |
| Hĺbka | 550 mm |
| Hmotnosť produktu | cca 12,3 kg |
Informácie o produkte
| Určenie | Metalografia, materiálový výskum a kontrola kvality |
Technické údaje podľa oficiálneho datasheetu výrobcu.
