Popis

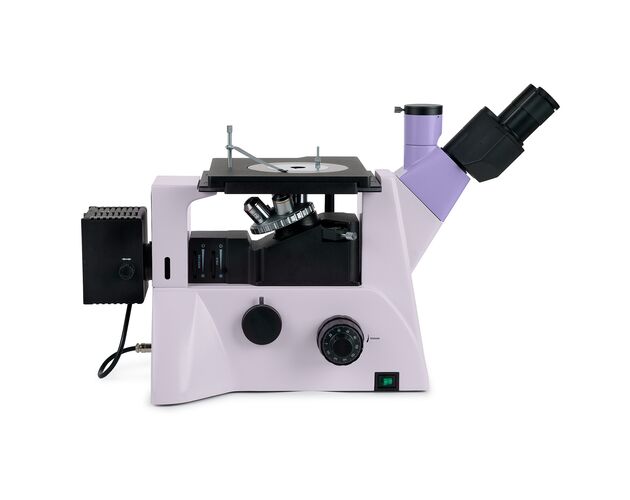

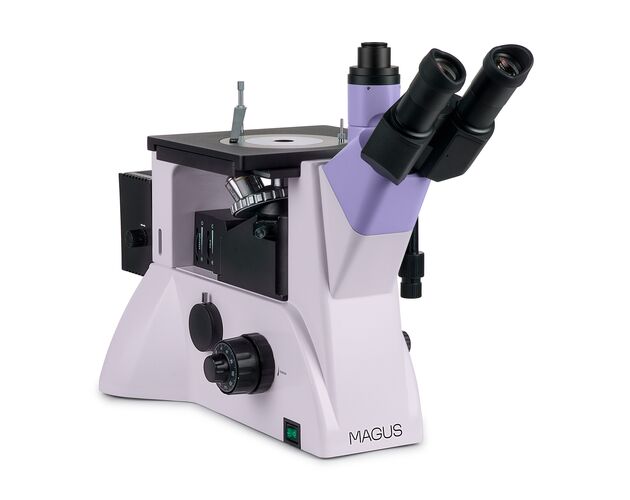

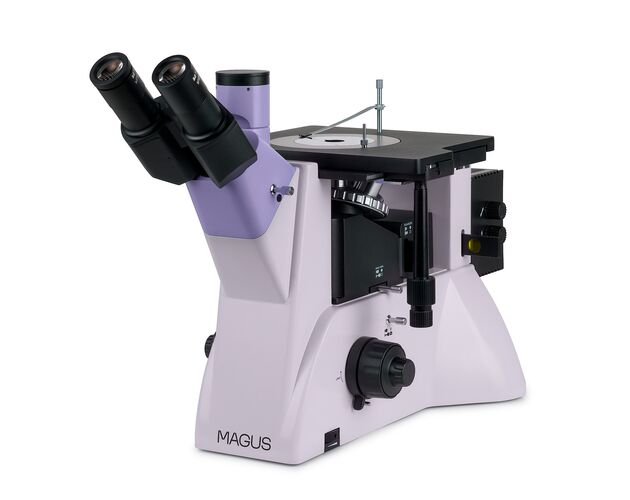

Inverzný metalografický mikroskop MAGUS je určený na analýzu mikroštruktúry kovov, zliatin, polovodičov a ďalších nepriehľadných materiálov. Vďaka konštrukcii s objektívmi umiestnenými pod vzorkou umožňuje skúmanie rozmerných a ťažkých preparátov až do hmotnosti 2 kg. Mikroskop podporuje techniky jasného poľa, polarizačnej mikroskopie a diferenciálneho interferenčného kontrastu (DIC), čo umožňuje detailné štúdium povrchovej topografie a štruktúrnych vlastností materiálov.
Pokročilé kontrastné techniky pre analýzu materiálov
Mikroskop využíva tri kontrastné techniky v odrazenom svetle, ktoré rozširujú možnosti analýzy povrchu a štruktúry materiálov.

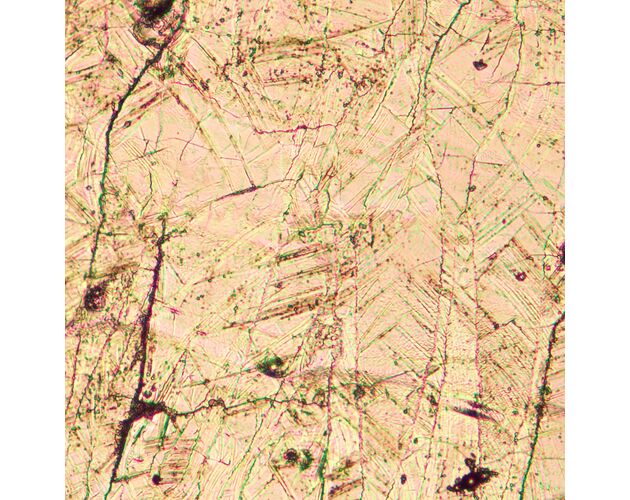

- jasné pole – prirodzený obraz mikroštruktúry
- polarizované svetlo – eliminácia odleskov a zvýraznenie anizotropných štruktúr
- DIC (diferenciálny interferenčný kontrast) – zobrazenie reliéfu a topografie povrchu

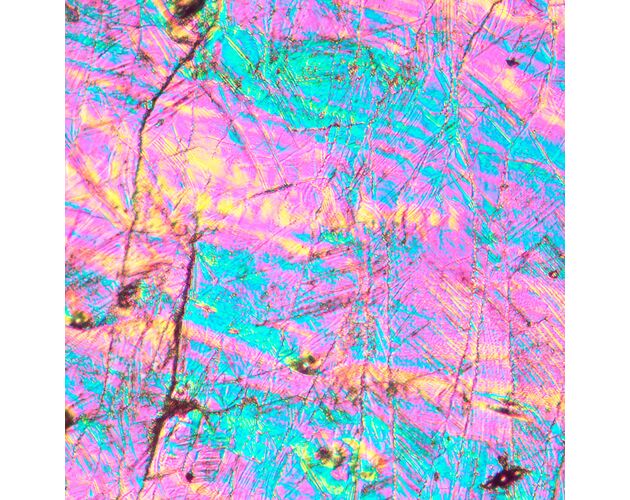

DIC technika zvýrazňuje výškové rozdiely na povrchu vzorky a umožňuje detailné štúdium mikroreliéfu, čo je kľúčové pri metalografických analýzach.

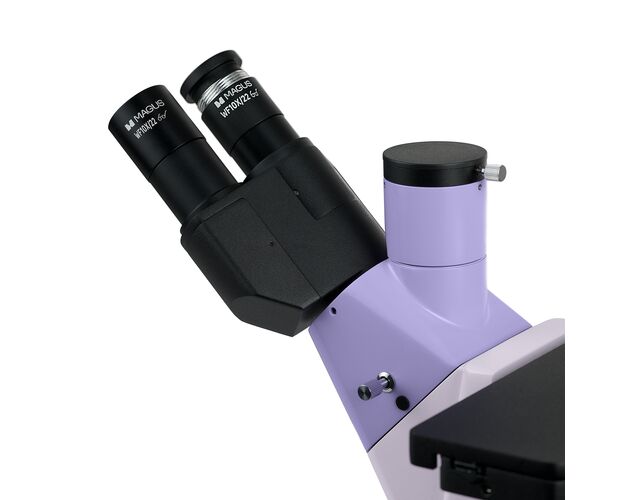

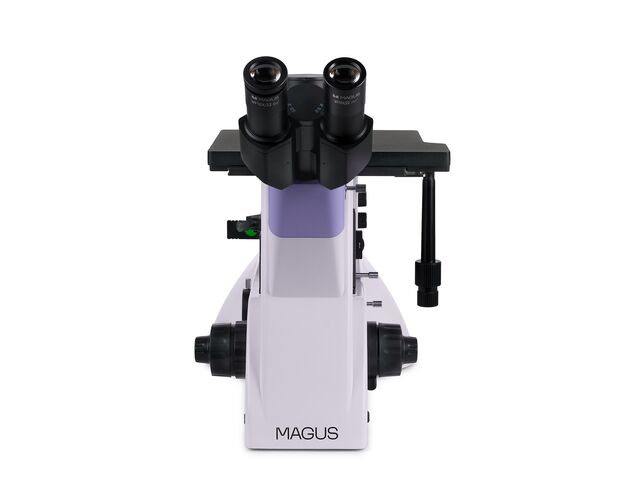

Trinokulárna hlava a flexibilné zobrazovanie
Mikroskop je vybavený trinokulárnou hlavou s možnosťou nastavenia očného reliéfu a otočenia tubusov o 180°. Umožňuje súčasné pripojenie monitora aj digitálnej kamery cez trinokulárny tubus a bočný port.
- trinokulárna hlava s nastaviteľným očným reliéfom
- možnosť otočenia tubusov o 180°
- dva porty pre kameru a monitor
- delenie lúča: 50:50 a 100:0 (hlava)
- delenie lúča: 100:0 a 0:100 (telo)

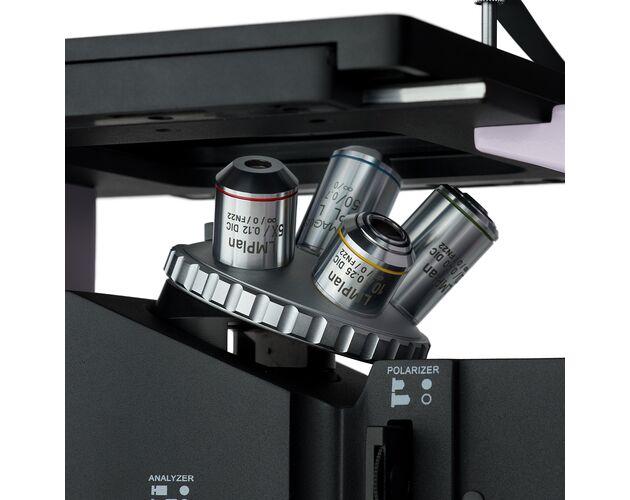

Planachromatická optika pre DIC analýzu
- revolverový nosič pre 5 objektívov
- rovinné achromatické objektívy s korekciou na nekonečno
- optimalizované pre techniky BF, polarizáciu a DIC
- dlhá pracovná vzdialenosť
- slot pre DIC posuvník
Objektívy LMPlan a PL L zabezpečujú vysoký kontrast, minimálne aberácie a presné zobrazenie mikroštruktúr. DIC posuvník umožňuje rýchle prepínanie kontrastnej techniky pri objektívoch 5×, 10× a 20×.
- LMPlan 5×/0,12 DIC WD 15,73 mm
- LMPlan 10×/0,25 DIC WD 20,2 mm
- LMPlan 20×/0,40 DIC WD 4,5 mm
- PL L50×/0,70 WD 3,68 mm

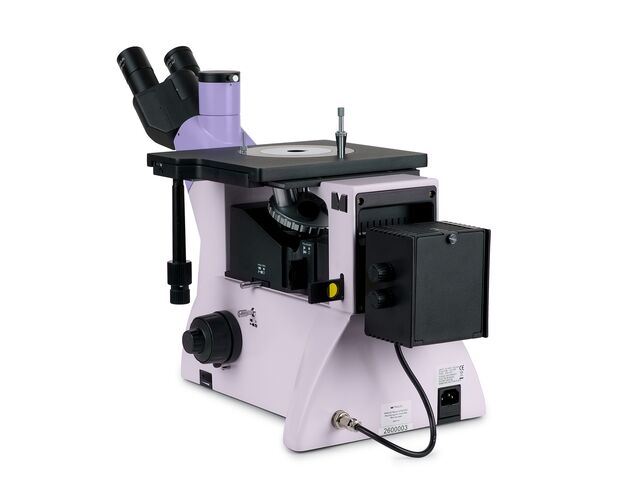

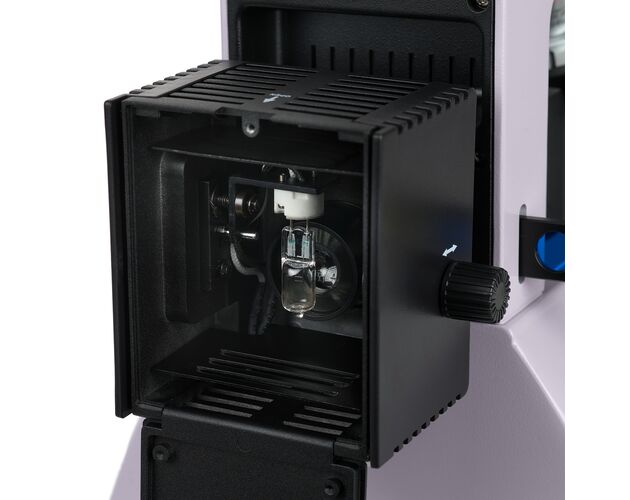

Výkonné halogénové osvetlenie a Köhlerova iluminácia
Integrovaný 50 W halogénový zdroj poskytuje stabilné a prirodzené osvetlenie vhodné pre všetky kontrastné techniky. Osvetľovací systém umožňuje presné nastavenie Köhlerovej iluminácie.
- halogénový zdroj 50 W
- nastavenie Köhlerovho osvetlenia
- aperturná a poľná clona (predcentrované)
- centrovanie zdroja svetla v 3 osiach
- filtre pre úpravu farebného podania

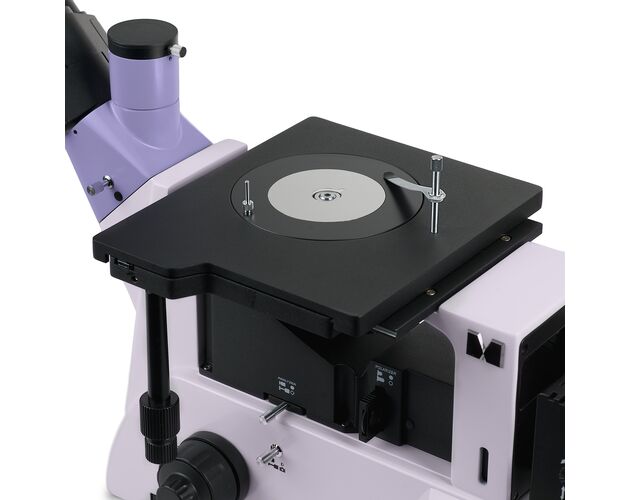

Mechanický stolík pre veľké vzorky
Robustný mechanický stolík umožňuje presný pohyb vzorky v osiach X a Y. Vzorka je fixovaná držiakom a umiestnená na otočnej kruhovej vložke podľa požadovaného priemeru.
- kruhové vložky s priemerom 10 mm, 20 mm, 30 mm
- nosnosť až 2 kg
- presný pohyb v dvoch osiach
- stabilná fixácia vzorky

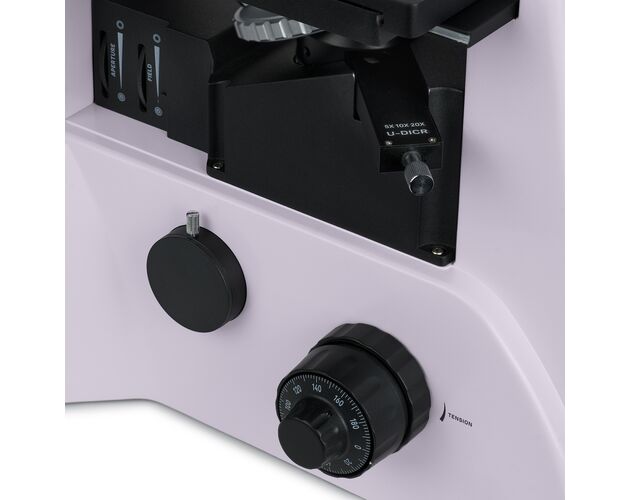

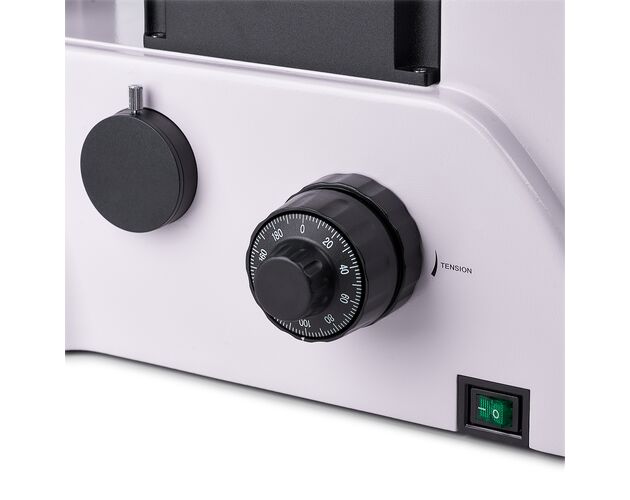

Presné zaostrovanie a ergonomické ovládanie
Koaxiálne ovládače hrubého a jemného zaostrovania umožňujú presné nastavenie obrazu a komfortnú prácu bez zaťaženia rúk. Hrubé zaostrenie je vybavené aretáciou aj reguláciou tuhosti.
- koaxiálne makro a mikro zaostrovanie
- ovládanie z oboch strán
- aretačný mechanizmus hrubého zaostrenia
- nastavenie tuhosti zaostrovania
Možnosť rozšírenia o profesionálne príslušenstvo
Mikroskop je kompatibilný s rozšíreným príslušenstvom vrátane ďalších objektívov, okulárov, digitálnych kamier a kalibračných sklíčok pre presné merania.
- voliteľné okuláre: 10×, 12,5×, 15×, 20×, 25×
- rozšírené objektívy až do 100×
- digitálne kamery pre dokumentáciu
- kalibračné sklíčka s dielikom 0,1 mm

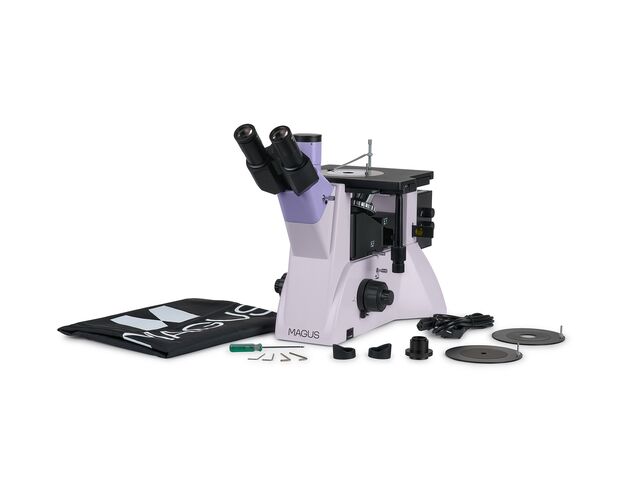

Obsah balenia
- stojan s pracovným stolíkom, revolverom a zaostrovacím mechanizmom
- kryt osvetľovacej jednotky
- trinokulárna hlava
- DIC kompatibilné objektívy (5×, 10×, 20×, 50×)
- okuláre 10×/22 mm (2 ks)
- C-mount adaptér 1×
- DIC posuvník
- šesťhranný kľúč
- napájací kábel
- protiprachový kryt
- návod na použitie a záručný list
Pre koho je mikroskop určený
Tento inverzný metalografický mikroskop je ideálny pre metalurgiu, strojárstvo, energetiku, letecký a jadrový priemysel, ako aj pre výskumné laboratóriá a technické univerzity. Vďaka pokročilým kontrastným technikám a presnej optike umožňuje detailnú analýzu mikroštruktúr a povrchových vlastností materiálov.
Technické parametre
Metalografický mikroskop s DIC kontrastom, trinokulárnou hlavou a halogénovým osvetlením pre pokročilú analýzu materiálov
Kategória
| Skupina produktu | Metalografický mikroskop |
Konštrukcia
| Typ mikroskopu | Svetelný, optický – metalografický |
| Typ tubusu | Trinokulárny |
| Hlava | Siedentopf, otočná o 180° |
| Sklon tubusu | 45° |
Kontrastné metódy
| Svetlé pole | Áno |
| DIC (diferenciálny interferenčný kontrast) | Áno |
| Polarizácia | Áno |
Optika
| Interpupilárna vzdialenosť | 48 – 75 mm |
| Optická korekcia | Infinity (nekonečno korigovaná) |
Okulár
| Typ | 10× / 22 mm |
| Očný reliéf | 10 mm |
| Priemer | 30 mm |
| Voliteľné okuláre | 10× / 22 mm so stupnicou alebo krížom, 12,5× / 14 mm, 15× / 15 mm, 20× / 12 mm, 25× / 9 mm |
Objektívy
| Typ | Rovinné achromatické, nekonečne korigované (DIC kompatibilné) |
| Konfigurácia | LMPlan 5×/0,12 DIC; LMPlan 10×/0,25 DIC; LMPlan 20×/0,40 DIC; PL L50×/0,70 |
| Parfokálna výška | 45 mm |
| Voliteľné objektívy | PL L40×/0,60; PL L60×/0,70; PL L80×/0,80; PL L100×/0,85 (suchý) |
| Revolver | Pre 5 objektívov s DIC slotom |
| Celkové zväčšenie | 50× – 500× |
| Voliteľné zväčšenie | 50× – 1000× / 1250× / 1500× / 2000× / 2500× |
Pracovná vzdialenosť
| 5× | 15,73 mm |
| 10× | 20,2 mm |
| 20× | 4,5 mm |
| 40× | 3,98 mm |
| 50× | 3,68 mm |
| 60× | 2,08 mm |
| 80× | 1,25 mm |
| 100× | 0,40 mm |
Osvetlenie
| Typ | Halogénové |
| Zdroj svetla | 12 V / 50 W (G6) |
| Umiestnenie zdroja | Spodné (odrazené svetlo) |
| Regulácia jasu | Áno |
| Filtre | Matný, modrý, zelený, žltý |
Zaostrovanie / mechanika
| Zaostrovanie | Koaxiálne – hrubé a jemné |
| Jemné zaostrovanie | 0,002 mm |
| Stolík | 242 × 200 mm, dvojosý mechanický |
| Otočný stolík | Ø 130 mm s otvormi Ø 10 / 20 / 30 mm |
| Zdvih stolíka | 30 / 30 mm |
| Clona | Vstavaná apertúrna a poľná clona |
Napájanie
| Napájanie | 220 ±22 V / 50 Hz (AC) |
Vybavenie a použitie

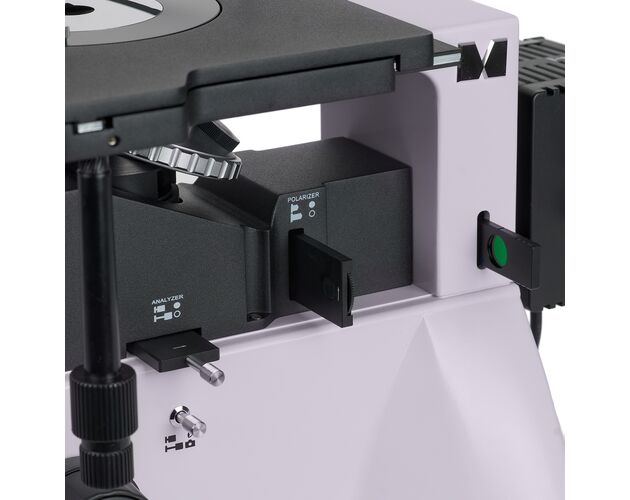

| Doplnkové prvky | Odnímateľný analyzátor a polarizátor, DIC posuvník pre objektívy 5×, 10× a 20× |
| Použitie | Metalografia |
| Určenie pre používateľa | Profesionáli, skúsení používatelia |
| Náročnosť montáže a inštalácie | Komplikovaná |
Prevádzkové podmienky
| Prevádzková teplota | 5 °C až +35 °C |
Balenie a hmotnosť
| Rozmery balenia | 350 × 680 × 490 mm |
| Prepravná hmotnosť | cca 15,96 kg |
| Súčasť balenia | Protiprachová ochrana |
Informácie o produkte
| EAN | 5905555021300 |
Technické údaje podľa oficiálneho datasheetu výrobcu.
