Popis

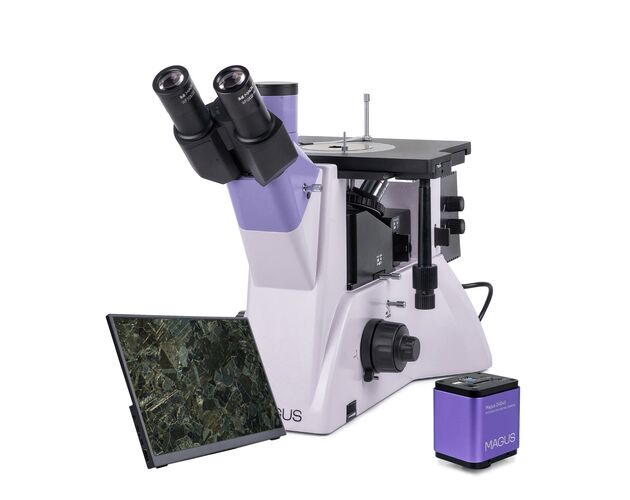

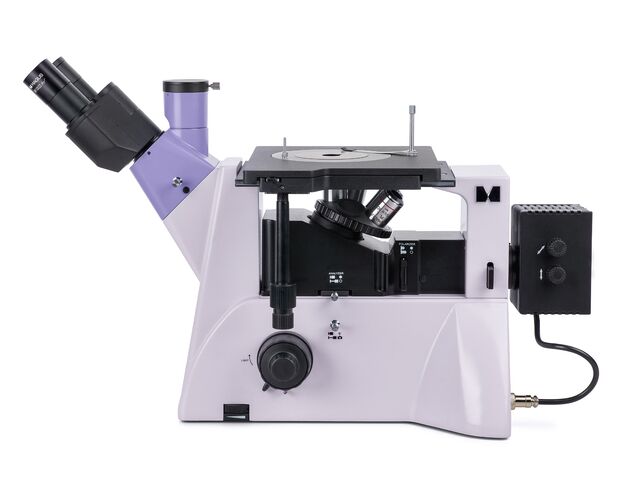

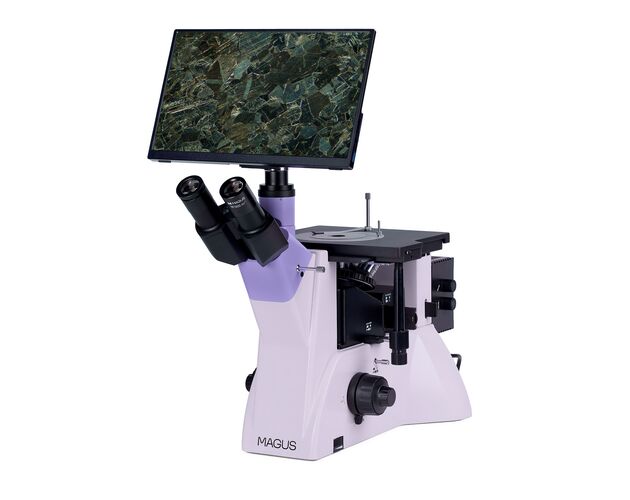

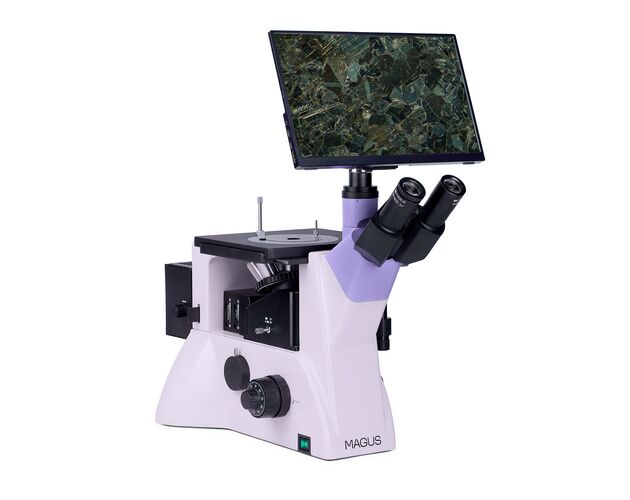

Inverzný metalurgický mikroskop MAGUS Metal VD700 BD LCD je profesionálne riešenie pre analýzu kovov, zliatin, polovodičov a ďalších nepriehľadných materiálov v odrazenom svetle. Podporuje mikroskopické techniky svetlé pole, tmavé pole a polarizáciu, čo umožňuje detailné skúmanie povrchových štruktúr. Robustná konštrukcia a veľký pracovný stolík umožňujú prácu so vzorkami s hmotnosťou až 2 kg.

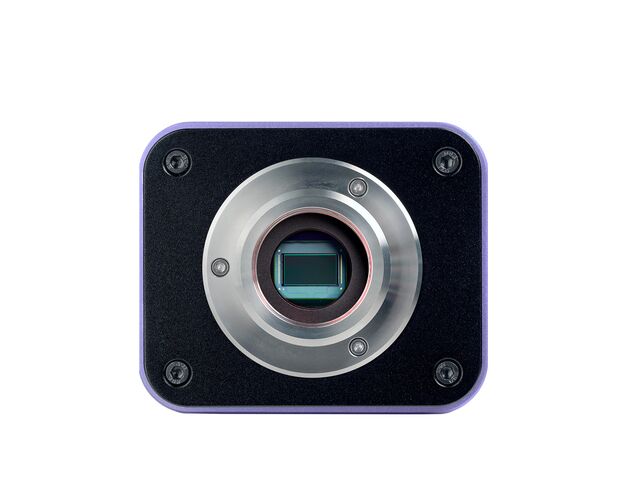

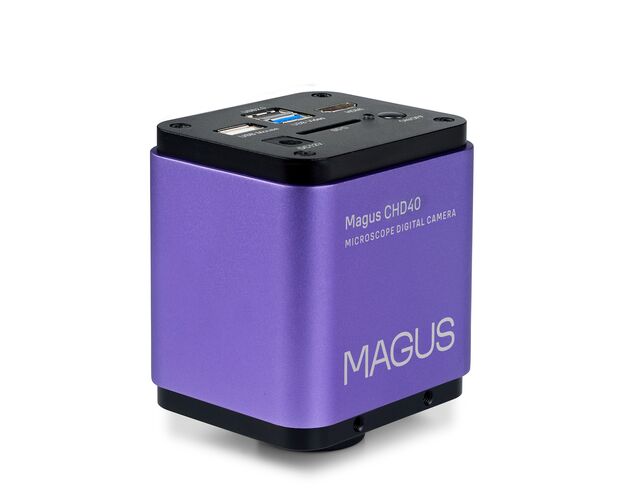

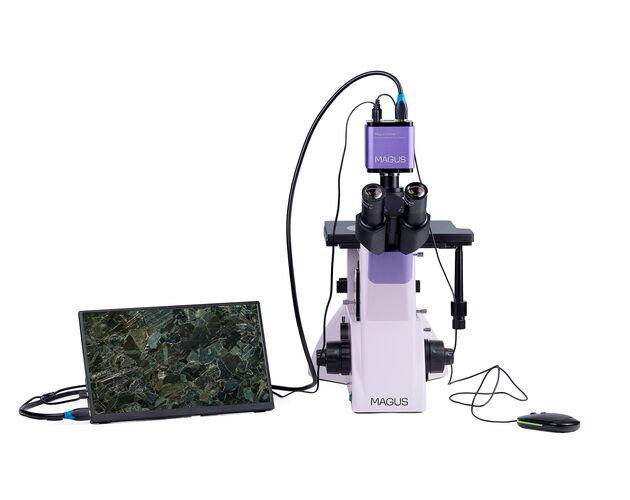

Digitálna kamera a 4K vizualizácia

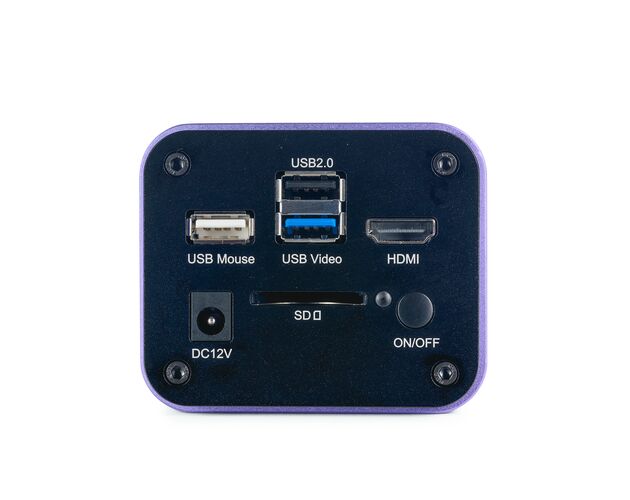

Súčasťou zostavy je digitálna kamera MAGUS CHD40 s rozlíšením 8 Mpx, ktorá poskytuje obraz v kvalite až 4K. Kamera umožňuje priamy výstup cez HDMI bez nutnosti pripojenia k počítaču a zároveň podporuje pripojenie cez USB 3.0 a Wi-Fi.
- rozlíšenie až 3840 × 2160 px (4K)
- automatické prepínanie medzi 4K a Full HD
- snímková frekvencia 30 fps
- rozhrania: HDMI, USB 3.0, Wi-Fi
- CMOS snímač SONY Exmor/Starvis
LCD monitor pre pohodlné sledovanie
IPS monitor MAGUS MCD40 s uhlopriečkou 13,3" poskytuje jasný, kontrastný obraz a presnú reprodukciu farieb aj pri sledovaní z rôznych uhlov. Monitor je možné umiestniť na pracovnú plochu alebo priamo na mikroskop.

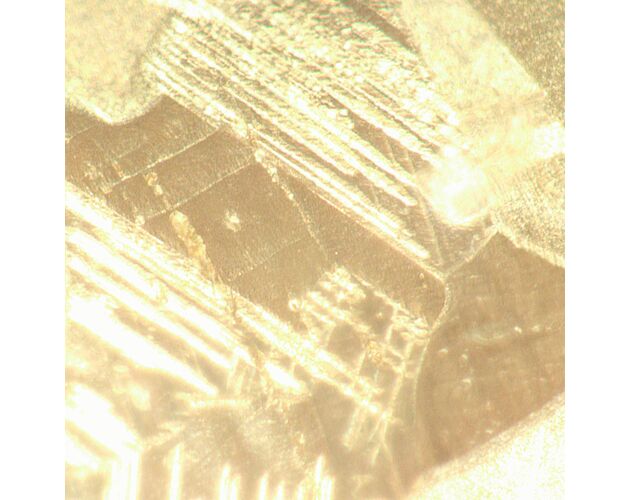

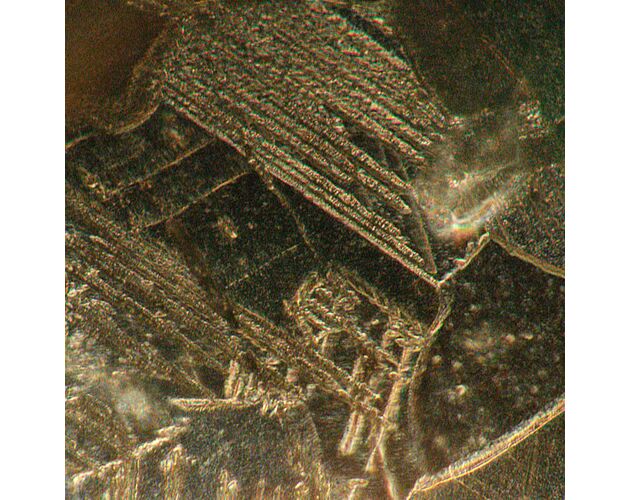

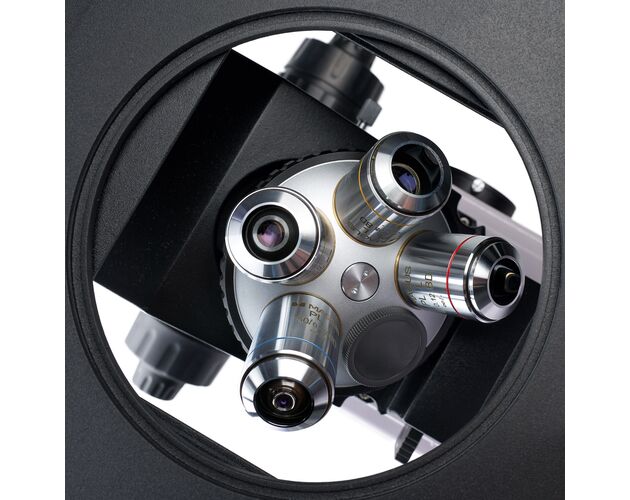

Optika pre svetlé a tmavé pole
Revolverový nosič objektívov je umiestnený pod vzorkou a umožňuje prácu s piatimi objektívmi. Objektívy typu BD sú optimalizované pre pozorovanie v svetlom aj tmavom poli a poskytujú vysoký kontrast pri analýze povrchových štruktúr materiálov.
- revolverový nosič pre 5 objektívov
- planachromatické BD objektívy s dlhou pracovnou vzdialenosťou
- objektívy v balení: 5×, 10×, 20×, 50×
- možnosť rozšírenia o ďalšie objektívy

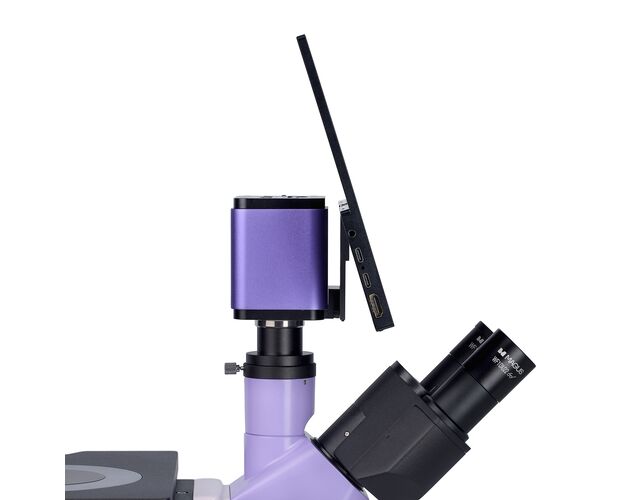

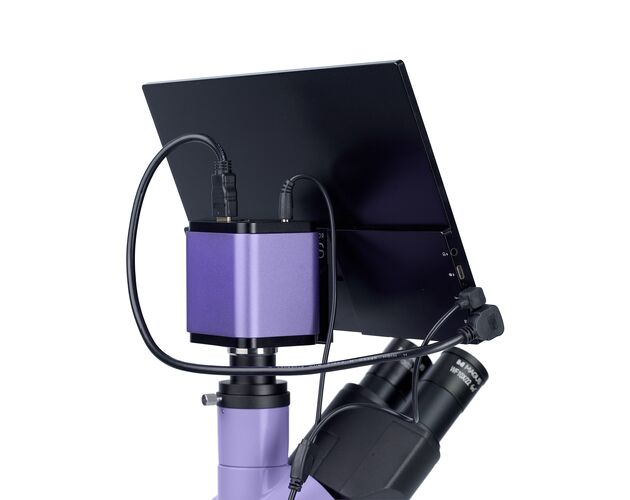

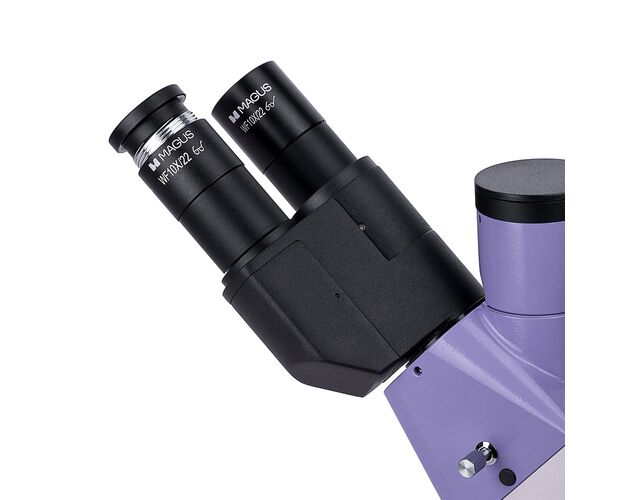

Flexibilná trinokulárna konfigurácia
Mikroskop umožňuje montáž kamery aj monitora prostredníctvom trinokulárneho tubusu alebo bočného portu. Hlava mikroskopu je otočná o 180° a ponúka viacero režimov delenia svetelného toku pre optimálne využitie vizuálneho aj digitálneho výstupu.

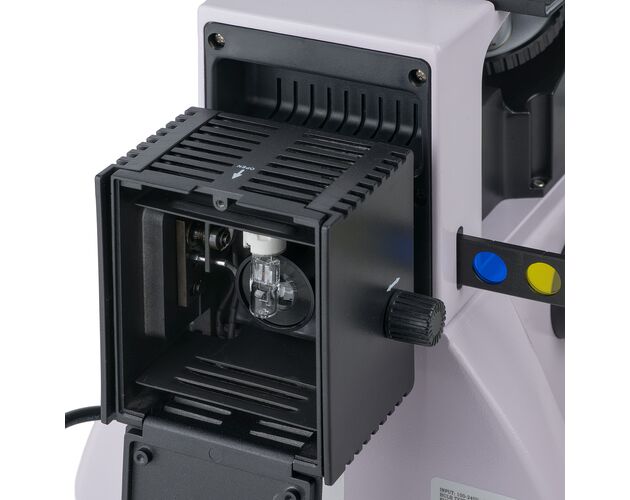

Výkonné halogénové osvetlenie
Osvetľovací systém využíva 50 W halogénový zdroj, ktorý poskytuje dostatočný jas pre všetky mikroskopické techniky vrátane tmavého poľa a polarizácie. Systém umožňuje presné nastavenie Köhlerovho osvetlenia a centrovanie zdroja svetla v troch osiach.
- výkon: 50 W halogén
- svetlé pole, tmavé pole a polarizácia
- Köhlerovo osvetlenie
- farebné filtre
- centrovanie zdroja v troch osiach

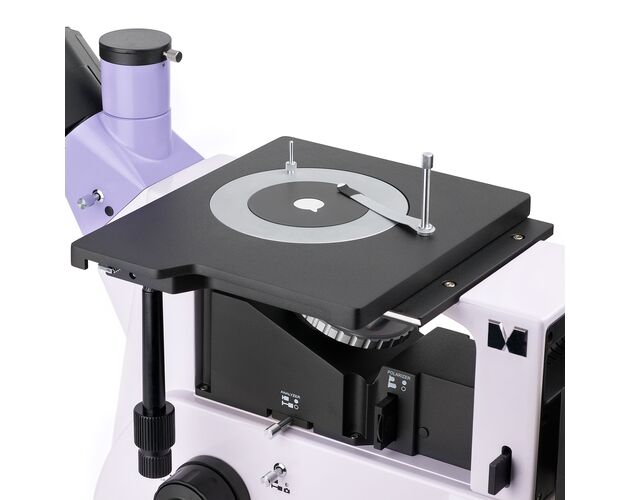

Pracovný stolík pre veľké vzorky
Veľký pracovný stolík s kruhovými vložkami umožňuje bezpečné uchytenie rôznych typov vzoriek. Pohyb v osiach X a Y zabezpečuje presné polohovanie počas analýzy.
- nosnosť vzorky až 2 kg
- vložky s priemerom 10 / 20 / 30 mm
- pohyb v osiach X/Y
- pevné uchytenie vzorky

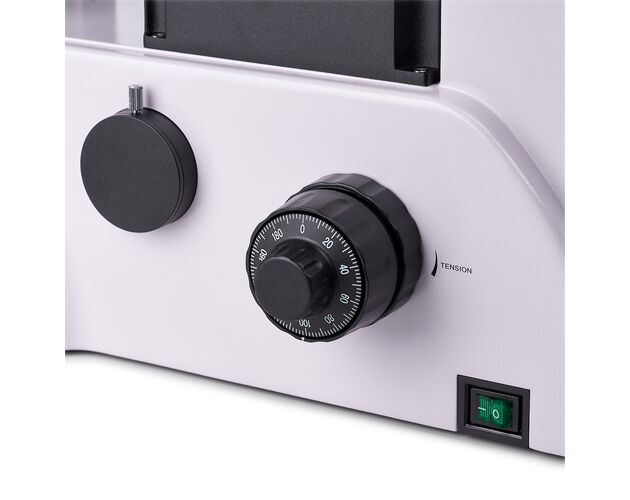

Presné zaostrenie a komfortná obsluha
Koaxiálne hrubé a jemné zaostrenie umožňuje presné nastavenie obrazu pri všetkých zväčšeniach. Mechanizmus obsahuje aretáciu hrubého chodu a možnosť nastavenia tuhosti pre maximálny komfort pri práci.
- hrubé a jemné zaostrenie
- aretácia hrubého zaostrenia
- nastavenie odporu mechanizmu
- ergonomické ovládanie z oboch strán
Obsah balenia
- digitálna kamera MAGUS CHD40
- LCD monitor MAGUS MCD40
- základňa mikroskopu s pracovným stolíkom
- trinokulárna hlava
- osvetľovacia jednotka pre odrazené svetlo
- objektívy 5×, 10×, 20×, 50×
- okuláre 10×/22 mm (2 ks)
- C-mount adaptér
- napájací kábel
- protiprachový kryt
- návod na použitie
Pre koho je mikroskop určený
MAGUS Metal VD700 BD LCD je ideálny pre priemyselné podniky, kontrolu kvality, výskumné laboratóriá aj univerzity. Poskytuje profesionálne výsledky pri analýze povrchov materiálov a zároveň umožňuje jednoduché zdieľanie obrazu vďaka integrovanej kamere a monitoru.
Technické parametre
Metalografická zostava s trinokulárnym mikroskopom, 4K kamerou a 4K monitorom pre pozorovanie v svetlom poli, tmavom poli a polarizovanom svetle
Kategória
| Skupina produktu | Metalografický mikroskop – digitálny set |
| Typ | Svetelný / optický |
Konštrukcia
| Typ hlavy | Trinokulárna, digitálny výstup / monitor |
| Hlava | Siedentopf, otočná o 180° |
| Sklon tubusu | 45° |
| Revolver | Pre 5 objektívov |
| Telo | CNC zliatina hliníka |
Kontrastné metódy
| Metódy pozorovania | Svetlé pole, tmavé pole, polarizácia |
| Umiestnenie zdroja svetla | Spodné (odrazené svetlo) |
Optika
| Celkové zväčšenie | 50× – 500× |
| Voliteľné zväčšenie | 50× – 1000× / 1250× / 1500× / 2000× / 2500× |
| Interpupilárna vzdialenosť | 48 – 75 mm |
| Priemer okulárového tubusu | 30 mm |
Okulár
| Typ | 10× / 22 mm, eye relief 10 mm |
| Voliteľné okuláre | 10× / 22 mm so stupnicou, 12,5× / 14, 15× / 15, 20× / 12, 25× / 9 |
Objektívy
| Typ | Planachromatické objektívy s korekciou na nekonečno (∞), parfokálna vzdialenosť 45 mm |
| Štandardné objektívy | PL L5×/0,12 BD; PL L10×/0,25 BD; PL L20×/0,40 BD; PL L50×/0,70 BD |
| Voliteľné objektívy | PL L40×/0,60 BD; PL L60×/0,70 BD; PL L80×/0,80 BD; PL L100×/0,85 BD (suchý) |
| Pracovná vzdialenosť | 9,7 mm (5×); 9,3 mm (10×); 7,2 mm (20×); 2,5 mm (50×); 3,0 mm (40×); 1,9 mm (60×); 0,80 mm (80×); 0,40 mm (100×) |
Osvetlenie
| Typ | Halogénové |
| Zdroj svetla | 12 V / 50 W |
| Regulácia jasu | Áno |
| Svetelné filtre | Zelený, modrý, žltý, matný |

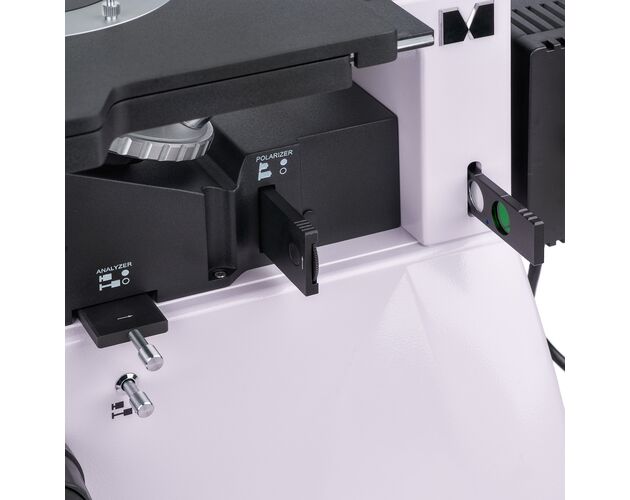

| Polarizačné prvky | Odnímateľný analyzátor a polarizátor |
| Tmavé pole | Zariadenie pre tmavé pole |
Zaostrovanie / mechanika
| Pracovný stolík | 242 × 200 mm, dvojosý mechanický |
| Otočná doska stolíka | Ø130 mm s otvormi Ø10 / 20 / 30 mm |
| Zdvih stolíka | 30 / 30 mm |

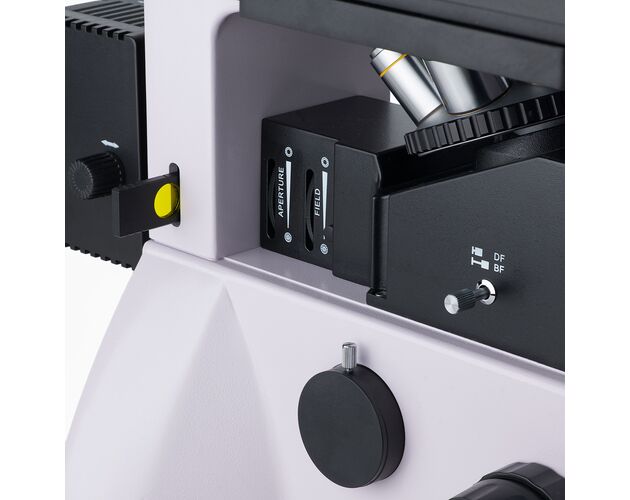

| Clony | Vstavaná apertúrna a poľná clona |
| Zaostrovanie | Koaxiálne hrubé a jemné |
| Jemné zaostrovanie | 0,002 mm |
| Regulácia tuhosti hrubého zaostrenia | Áno |
| Aretácia zaostrenia | Áno |
Kamera
| Snímač | Sony Exmor / Starvis CMOS |
| Farebnosť | Farebná |
| Rozlíšenie | 8 Mpx, max. 3840 × 2160 px |
| Veľkosť snímača | 1/1,2" (11,14 × 6,26 mm) |
| Veľkosť pixelu | 2,9 × 2,9 µm |
| Rozhrania | HDMI 1.4, USB 3.0, Wi-Fi |
| Pamäťová karta | SD do 32 GB |
| Možnosť pripojenia zariadení | Wi-Fi adaptér (USB), USB flash disk, myš (USB) |
| Svetelná citlivosť | 1028 mV pri 1/30 s |
| Pomer signál / šum | 0,13 mV pri 1/30 s |
| Expozičný čas | 0,014 ms – 1000 ms |
| Záznam videa | Áno |
| Snímková frekvencia | 30 fps pri 1920 × 1080 (Wi-Fi), 30 fps pri 3840 × 2160 (HDMI), 30 fps pri 3840 × 2160 (USB 3.0) |
| Miesto montáže | Trinokulárny tubus, okulárový tubus namiesto okulára |
| Obrazové formáty | *.jpg, *.tif |
| Video formáty | *.h264, *.h265, *.mp4 |
| Spektrálny rozsah | 380 – 650 nm (vstavaný IR filter) |
| Typ uzávierky | ERS (Electronic Rolling Shutter) |
| Softvér | HDMI: vstavaný; USB: MAGUS View |
| Systémové požiadavky | Windows 8 / 10 / 11 (32-bit a 64-bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 alebo vyšší, min. 4 GB RAM, USB 2.0, RJ45, displej 19" alebo väčší |
| Typ montáže | C-mount |
| Napájanie kamery | DC adaptér 12 V / 1 A |
Monitor
| Typ matrice | IPS |
| Uhlopriečka displeja | 13,3" |
| Rozlíšenie | 3840 × 2160 (4K) |
| Pomer strán | 16 : 9 |
| Jas | 400 cd/m² |
| Počet zobrazovaných farieb | 16,7 mil. |
| Kontrast | 1000 : 1 |
| Pozorovací uhol | 178° / 178° |
| Viditeľná plocha obrazovky | 295 × 165 mm |
| Rozteč pixelov | 0,154 × 0,154 mm |
| Obnovovacia frekvencia | 60 Hz |
| Typ podsvietenia | LED |
| Životnosť LED podsvietenia | 50 000 h |
| Rozhranie | HDMI |
| Spotreba | max. 12 W |
Napájanie
| Mikroskop | 220 ± 22 V / 50 Hz |
| Monitor | AC 110 – 220 V, DC 5 – 12 V / 1 A (Type-C) |
| Kamera | DC 12 V / 1 A |
| Napájanie | AC sieť |
Prevádzkové podmienky
| Teplota (mikroskop) | 5 °C až 35 °C |
| Teplota (monitor) | −15 °C až 55 °C |
| Teplota (kamera) | −10 °C až 50 °C |
| Relatívna vlhkosť (monitor) | 10 – 90 % |
| Relatívna vlhkosť (kamera) | 30 – 80 % |
Informácie o produkte
| Použitie | Metalografické aplikácie |
| Typ používateľa | Profesionáli, skúsení používatelia |
| Náročnosť montáže a inštalácie | Komplikovaná |
| Príslušenstvo v balení | Protiprachová ochrana |
Technické údaje podľa dodaného datasheetu.
