Popis

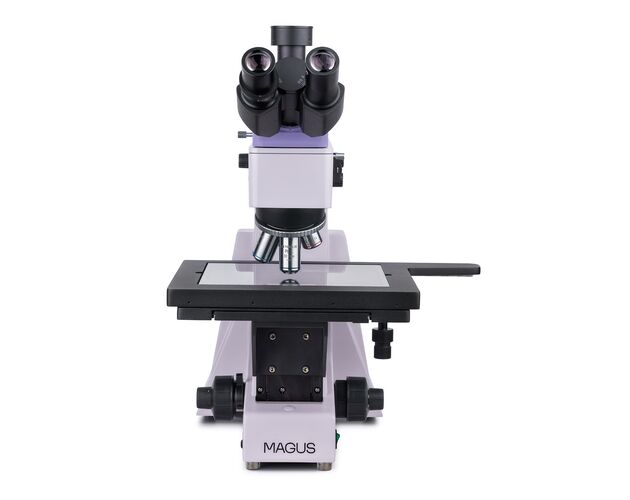

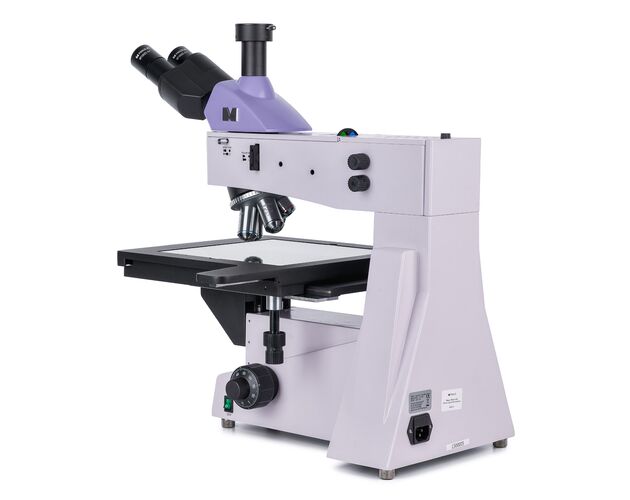

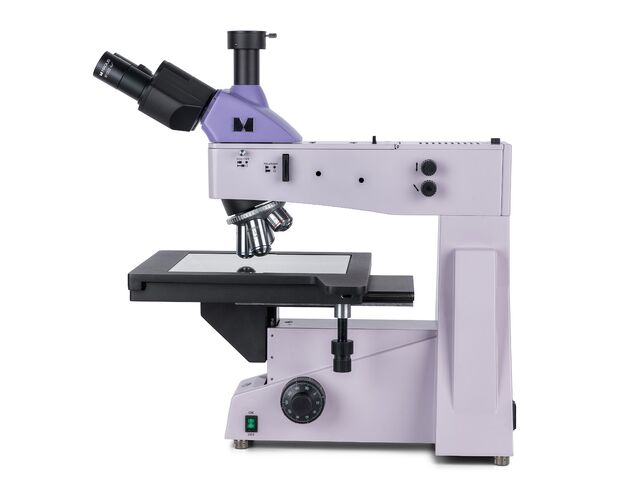

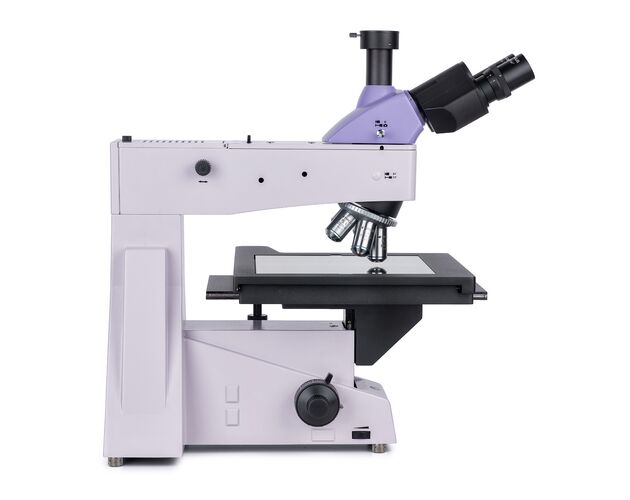

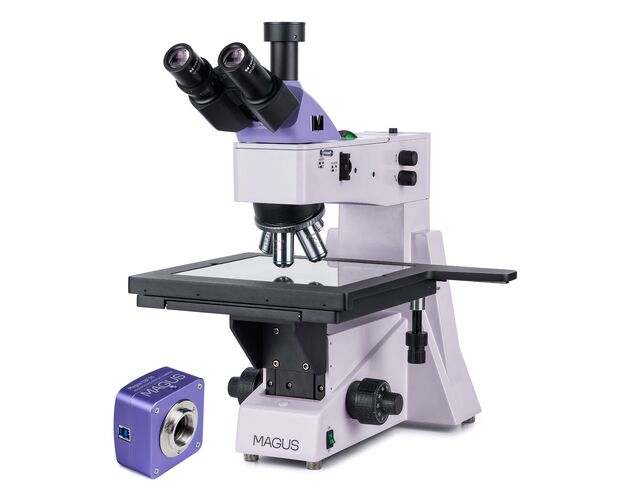

Metalografický mikroskop MAGUS Metal 650 je profesionálny mikroskop určený na pozorovanie širokých a rozmerných nepriehľadných vzoriek v odrazenom svetle. Vďaka veľkému mechanickému stolíku je ideálny na analýzu fotomasiek, dosiek plošných spojov, integrovaných obvodov a ďalších technických komponentov. Mikroskop umožňuje pozorovanie v jasnom aj polarizovanom svetle a vďaka jemnému zaostrovaniu s krokom 0,7 µm poskytuje vysokú presnosť pri práci s veľkým zväčšením. Je vhodný pre priemyselné laboratóriá, kontrolu kvality aj technické vzdelávanie.
Trinokulárna hlava pre vizuálne pozorovanie aj digitálnu dokumentáciu

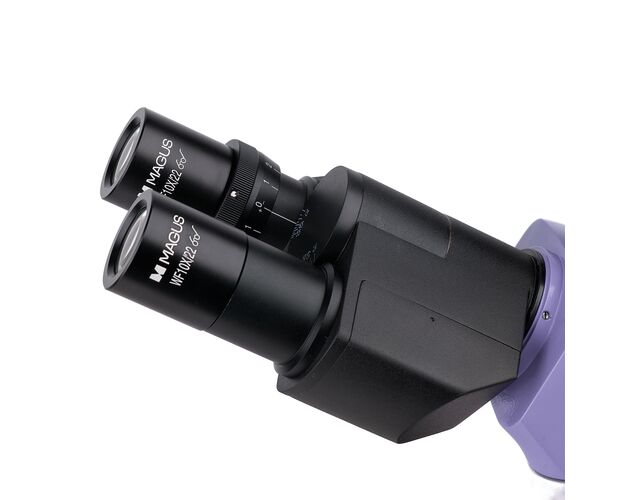

Mikroskop je vybavený trinokulárnou hlavou so sklonom 30° a samostatným tubusom pre digitálnu kameru. Dvojpolohový delič lúča umožňuje prepínať medzi okulármi a kamerou podľa potreby. Ľavý okulárový tubus je vybavený dioptrickou korekciou pre presné nastavenie obrazu podľa zraku používateľa.
- trinokulárna hlava so sklonom 30°
- delenie svetla 100:0 / 0:100
- dioptrická korekcia na ľavom tubuse
- okuláre 10×/22 mm s dlhým očným reliéfom
- trinokulárny tubus pre digitálnu kameru
Digitálna kamera pre detailné snímky a plynulé video

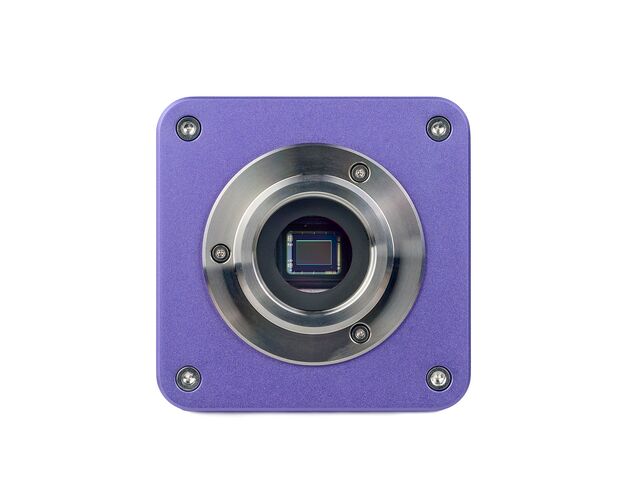

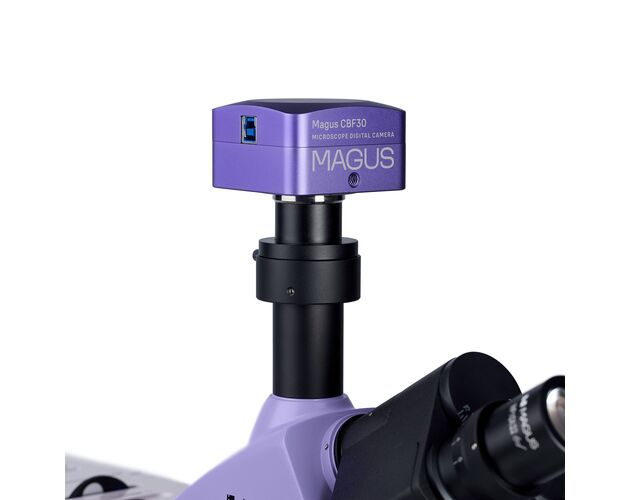

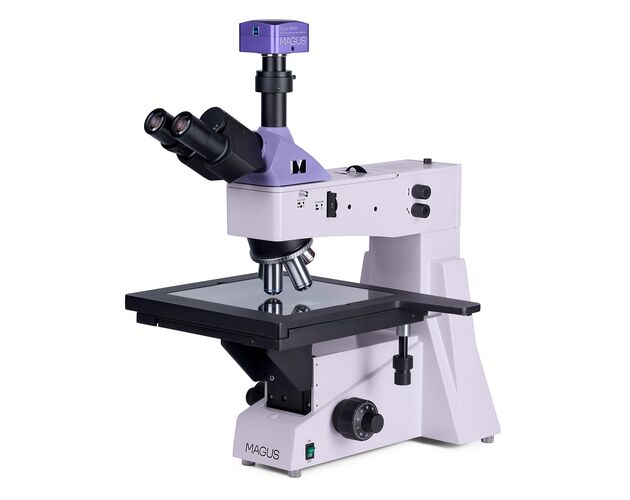

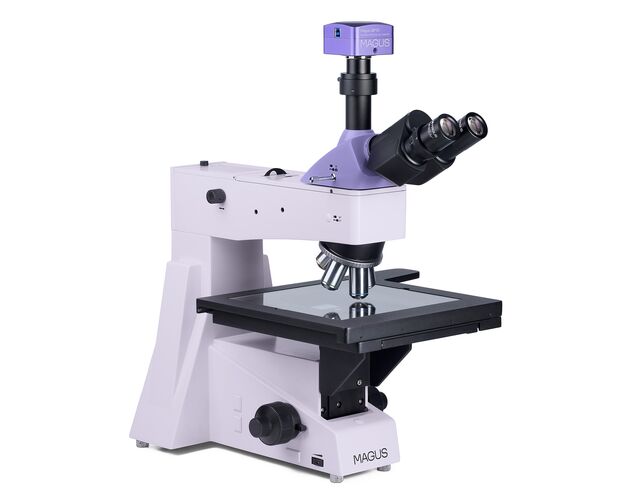

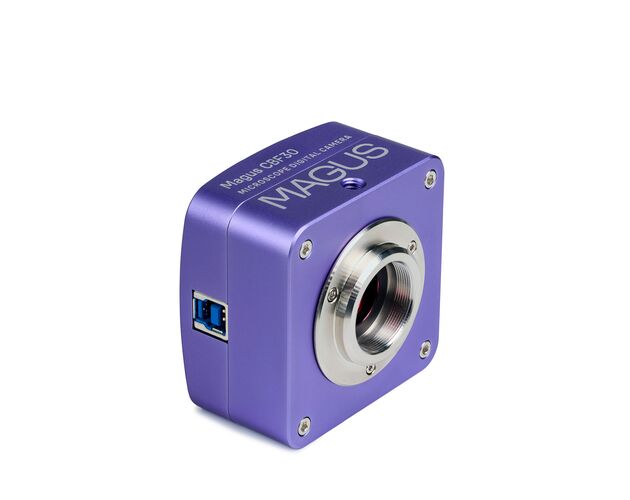

Súčasťou zostavy je digitálna kamera MAGUS CBF30, ktorá umožňuje fotografovanie, záznam videa, prezentáciu obrazu a lineárne aj uhlové merania po kalibrácii softvéru. Kamera je optimalizovaná pre mikroskopy pracujúce v jasnom poli a objektívy s menším zväčšením. Vďaka citlivému snímaču poskytuje čistý obraz aj pri slabšom osvetlení.
- rozlíšenie až 3072 × 2048 px
- snímač s rozlíšením 6,3 Mpx
- video až 59 fps
- rozhranie USB 3.0 pre rýchly prenos dát
- farebný snímač SONY Exmor CMOS so zadným podsvietením
Kamera umožňuje pracovať v maximálnom rozlíšení pre detailnú dokumentáciu alebo znížiť rozlíšenie pri zachovaní plynulého obrazu. Pre čo najčistejší obraz bez skreslenia sa odporúča použiť adaptér so zväčšením 0,5× až 0,75×.

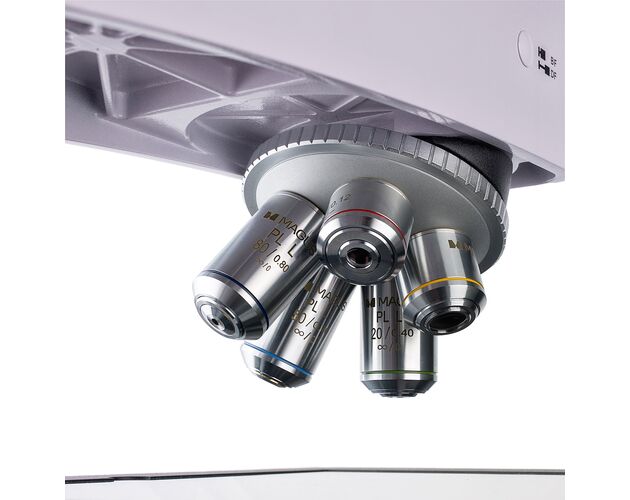

Planachromatická optika s korekciou na nekonečno
- rovinné achromatické objektívy s korekciou na nekonečno
- revolverový nosič pre 5 objektívov
- zväčšenie v základnej konfigurácii 50× – 800×
- objektívy orientované dovnútra pre lepšiu kontrolu pri práci
- ostrý a detailný obraz v celom zornom poli
Súčasťou balenia je kompletná sada objektívov pre štandardné metalografické aplikácie. V prípade potreby je možné základné objektívy nahradiť voliteľnými variantmi s iným zväčšením a pracovnou vzdialenosťou.
- PL L5×/0,12 WD 26,1 mm
- PL L10×/0,25 WD 20,2 mm
- PL L20×/0,40 WD 8,80 mm
- PL L50×/0,70 WD 3,68 mm
- PL L80×/0,80 WD 1,25 mm
Halogénové osvetlenie a polarizačné pozorovanie

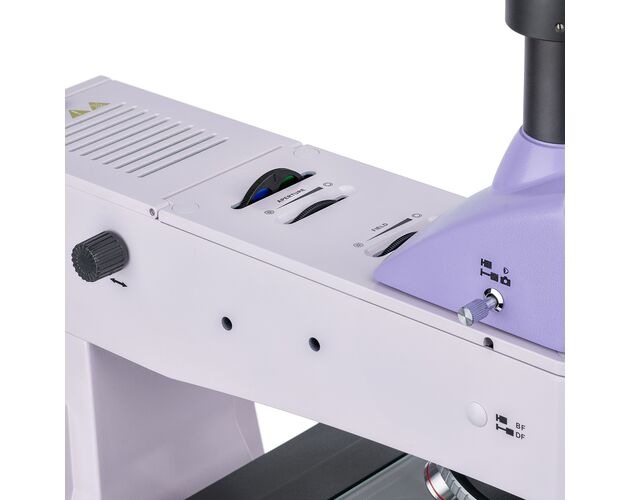

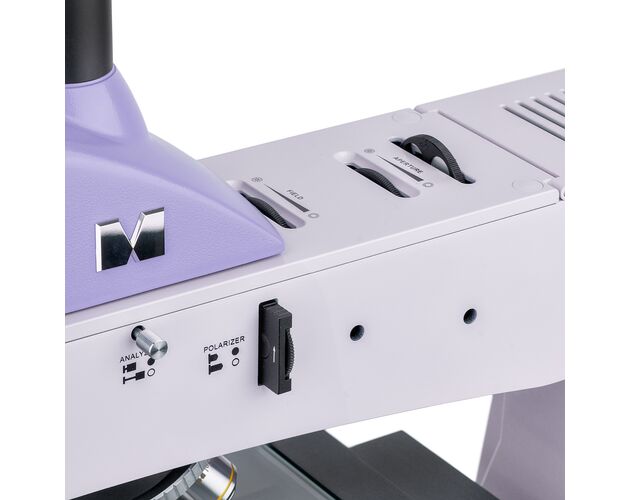

Osvetľovací systém pre odrazené svetlo využíva výkonnú 30 W halogénovú žiarovku s teplým spektrom, ktoré je príjemné pre oči aj pri dlhodobej práci. Systém umožňuje centrovanie zdroja svetla, apertúrnej aj poľnej clony a podporuje nastavenie Köhlerovej iluminácie. Integrovaný analyzátor a odnímateľný otočný polarizátor rozširujú možnosti pozorovania o polarizačnú mikroskopiu.
- zdroj svetla: 30 W halogén
- pozorovanie v jasnom a polarizovanom svetle
- nastavenie jasu osvetlenia
- nastavenie Köhlerovho osvetlenia
- sada farebných filtrov
Veľký mechanický stolík pre rozmerné technické vzorky

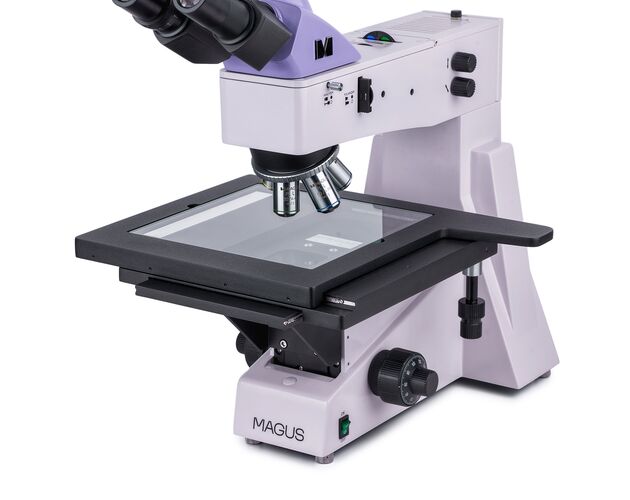

Jednou z hlavných predností modelu MAGUS Metal 650 je veľký pracovný stolík s rozmermi 280 × 270 mm. Stolík sa pohybuje v dvoch osiach v rozsahu 204 mm, čo umožňuje pohodlné skúmanie dlhých a širokých vzoriek bez nutnosti ich opakovaného premiestňovania.
- rozmery stolíka 280 × 270 mm
- rozsah pohybu v osiach X/Y až 204 mm
- vhodný pre fotomasky, PCB a integrované obvody
- presný a plynulý pohyb vzorky
Presné zaostrovanie pre vysoké zväčšenia

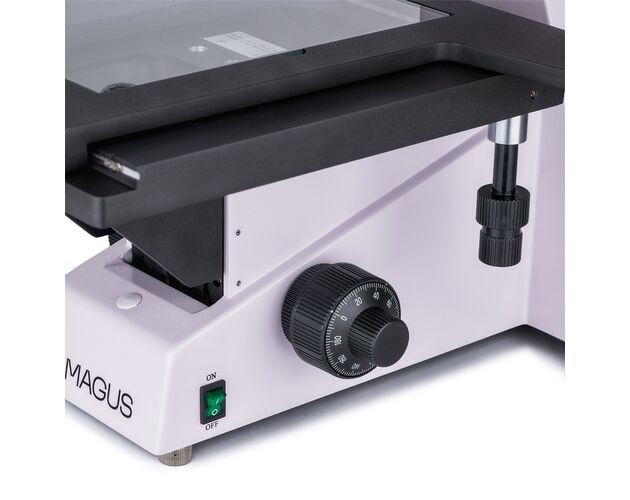

Koaxiálne ovládače hrubého a jemného zaostrovania sú umiestnené na oboch stranách mikroskopu v ergonomickej polohe pri základni. Jemné zaostrenie s krokom 0,7 µm výrazne uľahčuje prácu pri vysokých zväčšeniach, zatiaľ čo hrubé zaostrenie je vybavené aretáciou a nastavením tuhosti.
- koaxiálne hrubé a jemné zaostrovanie
- hodnota jemného zaostrenia 0,7 µm
- aretácia hrubého zaostrenia
- nastavenie tuhosti makrozaostrovania
- ergonomické ovládanie z oboch strán
Možnosť rozšírenia o profesionálne príslušenstvo
Mikroskop je kompatibilný so širokou škálou príslušenstva MAGUS vrátane ďalších okulárov, objektívov s dlhou pracovnou vzdialenosťou, digitálnych kamier a kalibračných sklíčok. Vďaka tomu je možné systém jednoducho prispôsobiť špecifickým požiadavkám pracoviska.
- voliteľné okuláre: 10×, 12,5×, 15×, 20×, 25×
- voliteľné objektívy: 40×, 60×, 100×
- kalibračné sklíčka pre meranie
- ďalšie digitálne kamery MAGUS
Obsah balenia
- digitálna kamera MAGUS CBF30
- USB kábel a inštalačné CD so softvérom
- základňa s napájaním, osvetlením v odrazenom svetle, zaostrovaním, stolíkom a revolverom
- trinokulárna hlava
- objektívy PL L 5×, 10×, 20×, 50× a 80×
- okuláre 10×/22 mm s dlhým očným reliéfom (2 ks)
- C-mount adaptér 1×
- šesťhranný kľúč
- sieťový napájací kábel
- protiprachový kryt
- návod na použitie a záručný list
Pre koho je mikroskop určený
MAGUS Metal 650 s kamerou CBF30 je ideálny pre priemyselné laboratóriá, oddelenia kontroly kvality, výrobné prevádzky a technické školy. Vďaka veľkému stolíku, presnému zaostrovaniu a možnosti digitálnej dokumentácie je vhodný na detailnú analýzu povrchov technických materiálov, elektronických súčiastok a ďalších rozmerných nepriehľadných vzoriek.
Technické parametre
Metalografický mikroskop s digitálnym snímaním, polarizačnou výbavou a halogénovým osvetlením pre analýzu materiálov
Kategória
| Skupina produktu | Metalografický mikroskop – digitálny set |
Konštrukcia
| Typ mikroskopu | Svetelný, optický – metalografický |
| Typ tubusu | Trinokulárny |
| Hlava | Siedentopf |
| Sklon tubusu | 30° |
| Telo | Pevné hliníkové |
Kontrastné metódy
| Svetlé pole | Áno |
| Polarizácia | Áno |
Optika
| Optická korekcia | Infinity (nekonečno korigovaná) |
| Interpupilárna vzdialenosť | 48 – 75 mm |
| Dioptrická korekcia | ±5 D (ľavý tubus) |
Okulár
| Typ | 10× / 22 mm |
| Očný reliéf | 10 mm |
| Priemer | 30 mm |
| Voliteľné okuláre | 10× / 22 mm so stupnicou, 12,5× / 14 mm, 15× / 15 mm, 20× / 12 mm, 25× / 9 mm |
Objektívy
| Typ | Rovinné achromatické, nekonečne korigované |
| Konfigurácia | PL L5×/0,12; PL L10×/0,25; PL L20×/0,40; PL L50×/0,70; PL L80×/0,80 |
| Parfokálna výška | 45 mm |
| Voliteľné objektívy | PL L40×/0,60; PL L60×/0,70; PL L100×/0,85 (suchý) |
| Revolver | Pre 5 objektívov |
| Celkové zväčšenie | 50× – 800× |
| Voliteľné zväčšenie | 50× – 1000× / 1250× / 1500× / 2000× / 2500× |
Pracovná vzdialenosť
| 5× | 26,1 mm |
| 10× | 20,2 mm |
| 20× | 8,80 mm |
| 40× | 3,98 mm |
| 50× | 3,68 mm |
| 60× | 2,08 mm |
| 80× | 1,25 mm |
| 100× | 0,40 mm |
Osvetlenie
| Typ | Halogénové |
| Zdroj svetla | 12 V / 30 W |
| Umiestnenie zdroja | Horné |
| Regulácia jasu | Áno |
| Filtre | Zelený, modrý, žltý, matný |
Zaostrovanie / mechanika
| Zaostrovanie | Koaxiálne – hrubé a jemné |
| Hrubé zaostrovanie | 30 mm (13,1 mm/otáčka), s aretáciou a reguláciou tuhosti |
| Jemné zaostrovanie | 0,0007 mm |
| Stolík | 280 × 270 mm, dvojosý mechanický |
| Zdvih stolíka | 204 / 204 mm |
| Clona | Vstavaná apertúrna a poľná clona |
Polarizačné vybavenie
| Analyzátor | Vstavaný |
| Polarizátor | Odnímateľný |
Digitálny systém
| Snímač | SONY Exmor CMOS |
| Farebnosť | Farebný |
| Rozlíšenie snímača | 6,3 Mpx |
| Max. rozlíšenie | 3072 × 2048 px |
| Veľkosť snímača | 1/1,8" (7,37 × 4,92 mm) |
| Veľkosť pixelu | 2,4 × 2,4 µm |
| Snímacia frekvencia | 59 fps pri 1536 × 1024; 59 fps pri 3072 × 2048 |
| Citlivosť | 425 mV pri 1/30 s |
| Pomer signál/šum | 0,15 mV pri 1/30 s |
| Expozičný čas | 0,02 ms – 15 s |
| Spektrálny rozsah | 380 – 650 nm (vstavaný IR filter) |
| Typ uzávierky | ERS (elektronická rolovacia) |
| Vyváženie bielej | Automatické, manuálne |
| Riadenie expozície | Automatické, manuálne |
| Funkcie softvéru | Expozičný čas, jas, veľkosť obrazu |
| Montáž | C-mount |
| Umiestnenie | Trinokulárny tubus / okulárový tubus namiesto okulára |
| Výstup | 5 Gb/s, USB 3.0 |
| Formát snímok | *.jpg, *.bmp, *.png, *.tif |
| Formát videa | *.wmv, *.avi, *.h264 (Windows 8 a novší), *.h265 (Windows 10 a novší) |
| Záznam videa | Áno |
| Softvér | MAGUS View |
| Systémové požiadavky | Windows 8/10/11 (32/64 bit), Mac OS X, Linux; Intel Core 2 do 2,8 GHz alebo vyšší; min. 2 GB RAM; USB 3.0; CD-ROM; monitor 17" alebo väčší |
| Napájanie kamery | 5 V DC z USB portu počítača; 12 V / 3 A adaptér pre Peltierov článok |
| Prevádzková teplota kamery | −10 °C až +50 °C |
| Relatívna vlhkosť | 30 – 80 % |
Napájanie
| Napájanie mikroskopu | 220 ±22 V / 50 Hz (AC) |
Použitie a určenie
| Použitie | Metalografia |
| Určenie pre používateľa | Profesionáli, skúsení používatelia |
| Náročnosť montáže | Komplikovaná |
Prevádzkové podmienky
| Prevádzková teplota | 5 °C až +35 °C |
Balenie a hmotnosť
| Rozmery balenia | 580 × 490 × 600 mm |
| Prepravná hmotnosť | cca 21,6 kg |
| Súčasť balenia | Protiprachová ochrana |
Informácie o produkte
| EAN | 5905555018393 |
Technické údaje podľa oficiálneho datasheetu výrobcu.
