Popis

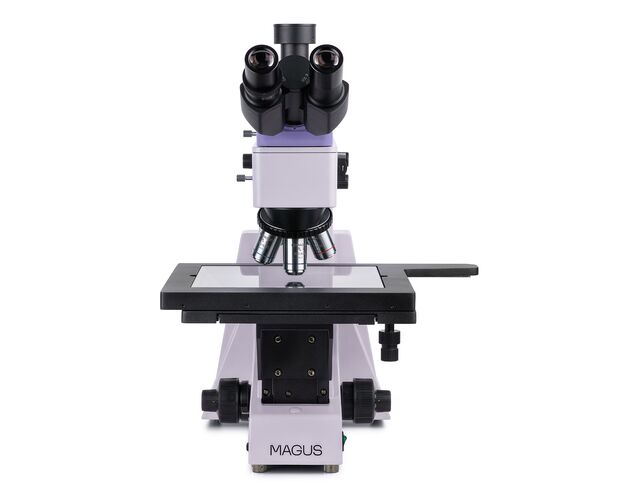

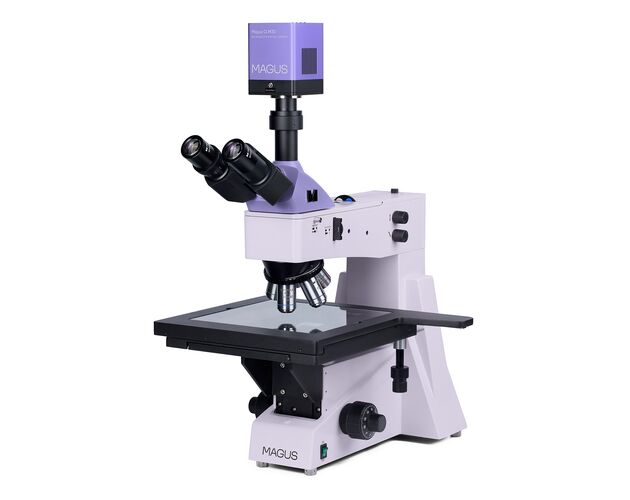

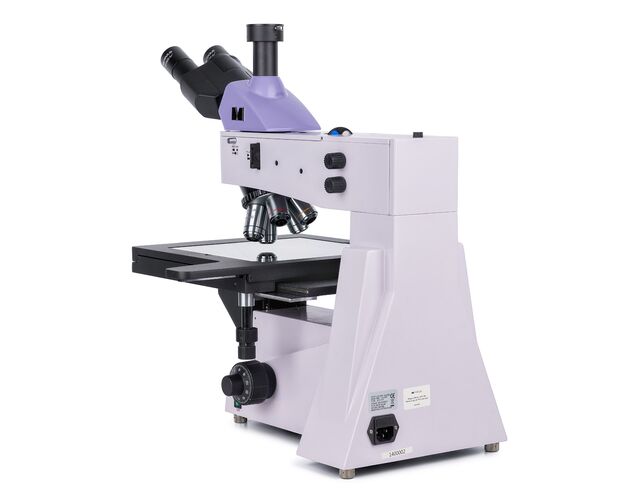

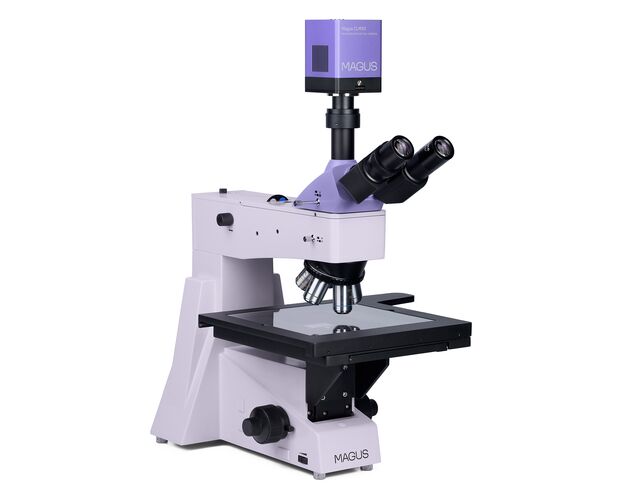

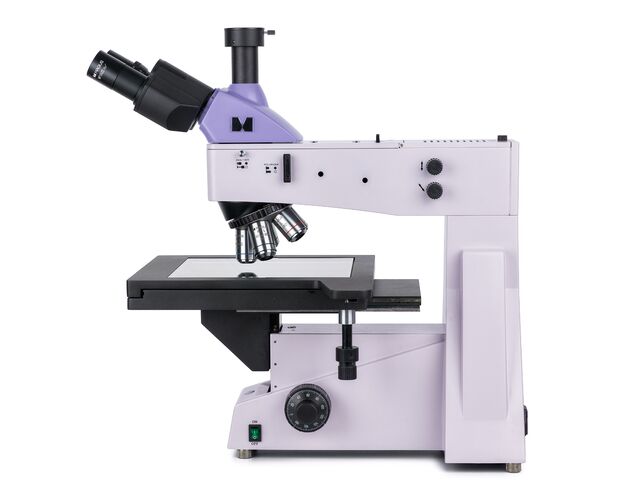

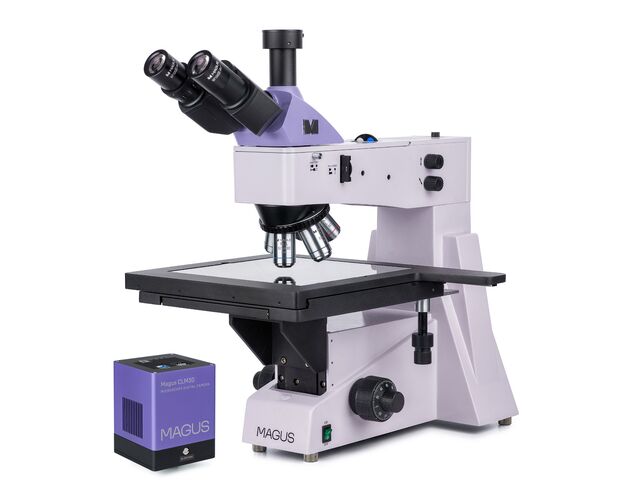

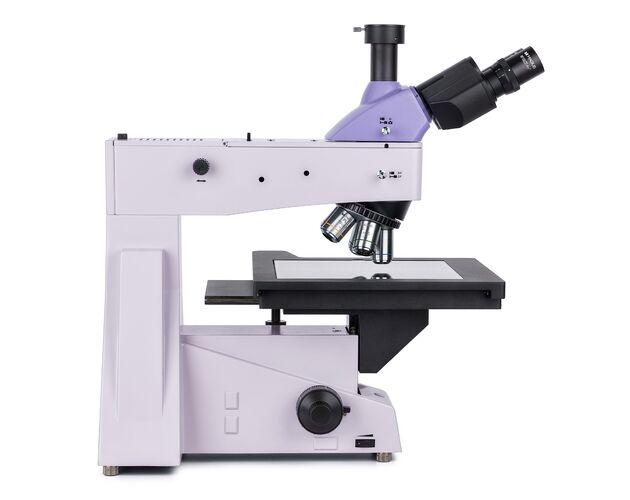

Metalografický digitálny mikroskop MAGUS Metal D650 BD je profesionálny prístroj určený na detailné pozorovanie povrchov fotomasiek, integrovaných obvodov, dosiek plošných spojov a ďalších dlhých či širokých technických vzoriek v odrazenom svetle. Vďaka veľkému pracovnému stolíku, jemnému zaostrovaniu s hodnotou 0,7 µm a podpore mikroskopie v jasnom poli, tmavom poli a polarizovanom svetle je ideálny pre laboratóriá kontroly kvality, výskumné centrá aj univerzitné pracoviská.
Trinokulárna hlava pre pozorovanie aj digitálny záznam

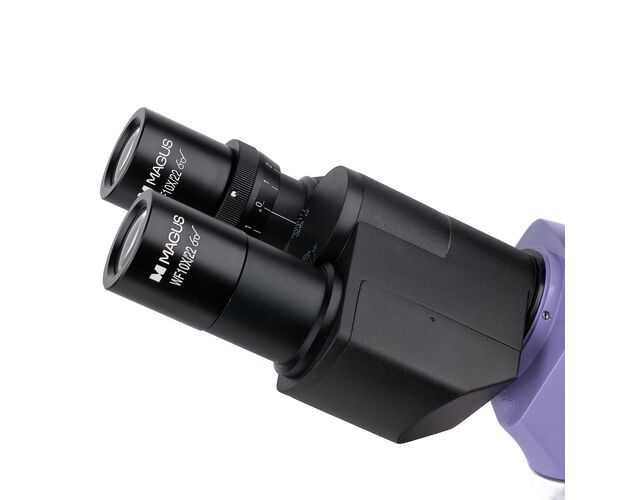

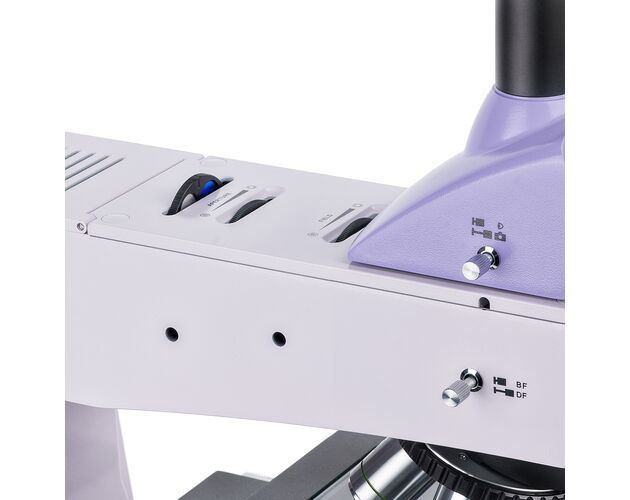

Mikroskop je vybavený trinokulárnou hlavou s trinokulárnym tubusom pre montáž digitálnej kamery. Prepínač svetelnej dráhy smeruje svetelný lúč buď do okulárov, alebo do kamery, čo umožňuje pohodlné fotografovanie, záznam videa aj zobrazenie obrazu na externej obrazovke. Na ľavom okulári sa nachádza dioptrický krúžok na presné nastavenie obrazu.
- trinokulárna hlava s tubusom pre kameru
- delenie svetla 100:0 / 0:100
- dioptrická korekcia na ľavom okulári
- okuláre 10×/22 mm s dlhým očným reliéfom
Vedecká kamera pre tmavé pole a nízke osvetlenie

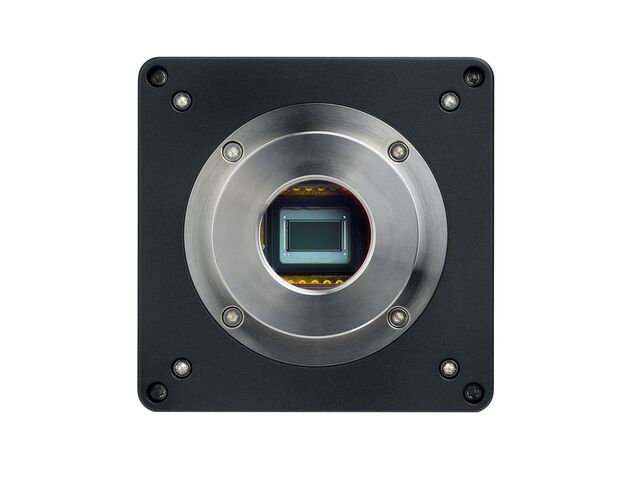

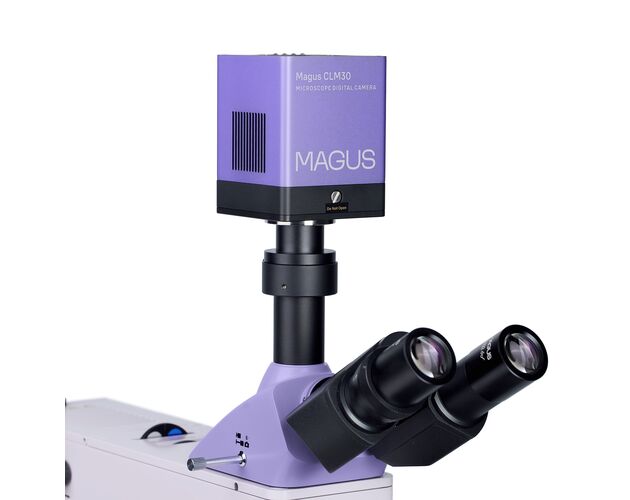

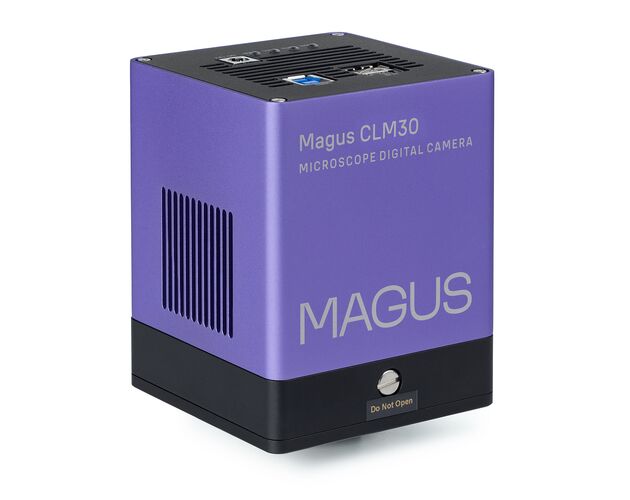

Súčasťou zostavy je digitálna kamera MAGUS CLM30, ktorá je optimalizovaná pre fluorescenčnú mikroskopiu a mikroskopiu v tmavom poli. Vďaka rozlíšeniu 8,3 Mpx poskytuje realistický a detailný obraz, pričom je ideálna najmä pri práci s objektívmi 4×, 10×, 20× a 40×. Pri nižších zväčšeniach umožňuje zachytiť jemnejšie detaily vzorky.
- rozlíšenie kamery 8,3 Mpx
- maximálne rozlíšenie 3840 × 2160 px
- video 45 fps pri 4K a 70 fps pri Full HD
- rozhranie USB 3.0
- farebný snímač SONY Exmor CMOS s podsvietením

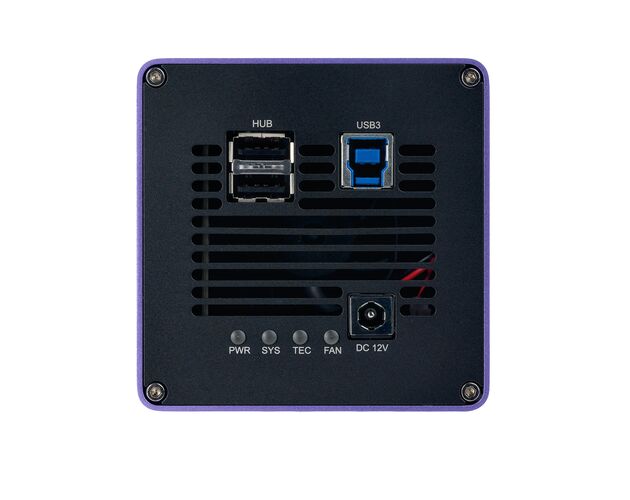

Kamera je vybavená Peltierovým článkom, ktorý znižuje teplotu snímača pri dlhšej prevádzke a eliminuje tepelný šum. Vďaka tomu je vhodná aj na dlhšie expozičné časy pri fotografovaní. Rýchly prenos dát cez USB 3.0 zabezpečuje plynulé zobrazenie bez oneskorenia.
Planachromatická BD optika s korekciou na nekonečno
- rovinné achromatické objektívy BD pre jasné aj tmavé pole
- optika s korekciou na nekonečno
- zväčšenie v základnej konfigurácii 50× – 800×
- dlhá pracovná vzdialenosť objektívov
- revolverový nosič orientovaný dovnútra

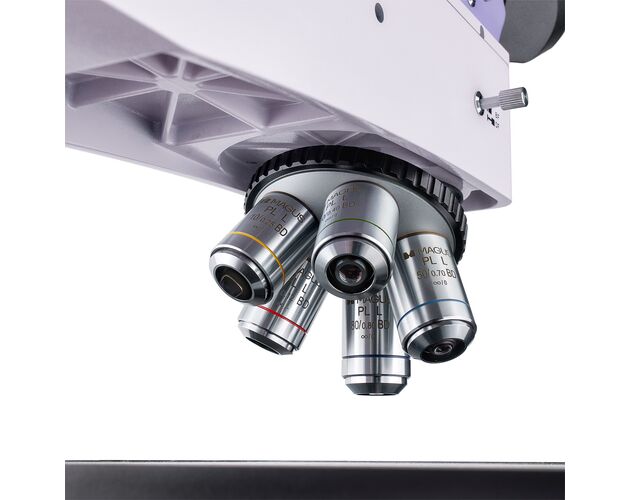

Objektívy označené symbolom BD sú navrhnuté špeciálne pre metalografické aplikácie v jasnom a tmavom poli. Všetkých päť pozícií revolverového nosiča je osadených objektívmi, ktoré je možné podľa potreby nahradiť voliteľným príslušenstvom.
- PL L5×/0,12 BD WD 9,7 mm
- PL L10×/0,25 BD WD 9,3 mm
- PL L20×/0,40 BD WD 7,2 mm
- PL L50×/0,70 BD WD 2,5 mm
- PL L80×/0,80 BD WD 0,8 mm
Výkonné halogénové osvetlenie a pokročilé kontrastné techniky

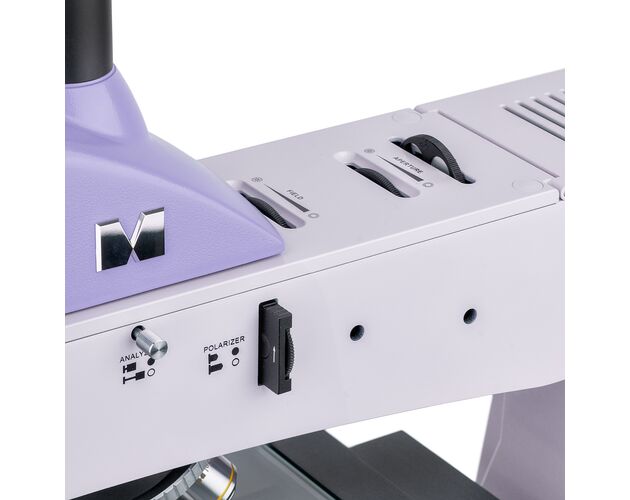

Systém osvetlenia v odrazenom svetle je navrhnutý tak, aby poskytoval maximálne detailný obraz pri každom objektíve aj pri všetkých podporovaných technikách. Zdrojom svetla je 50 W halogénová žiarovka, ktorá vytvára jasné, rovnomerné a teplé osvetlenie. Mikroskop podporuje nastavenie Köhlerovej iluminácie a je vybavený centrovaním zdroja svetla, apertúrnej aj poľnej clony.
- zdroj svetla: 50 W halogén
- techniky: jasné pole, tmavé pole, polarizované svetlo
- nastavenie Köhlerovho osvetlenia
- centrovanie zdroja svetla, apertúrnej a poľnej clony
- integrovaný analyzátor, odnímateľný polarizátor a farebné filtre
Veľký pracovný stolík pre rozmerné technické vzorky

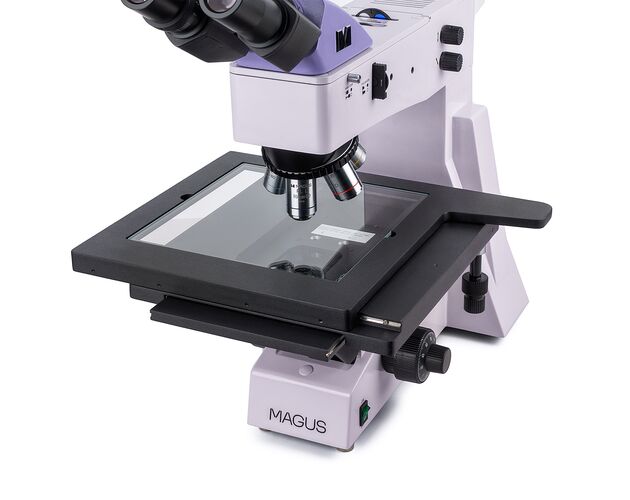

Charakteristickým prvkom modelu MAGUS Metal D650 BD je veľký mechanický stolík s rozmermi 280 × 270 mm. Rozsah pohybu 204 mm v osiach X a Y umožňuje pohodlné skúmanie veľkých vzoriek bez potreby ich častého premiestňovania.
- rozmery stolíka 280 × 270 mm
- rozsah pohybu v osiach X/Y až 204 mm
- vhodný pre fotomasky, PCB a integrované obvody
- plynulý a presný pohyb vzorky
Presné zaostrovanie pre vysoké zväčšenia

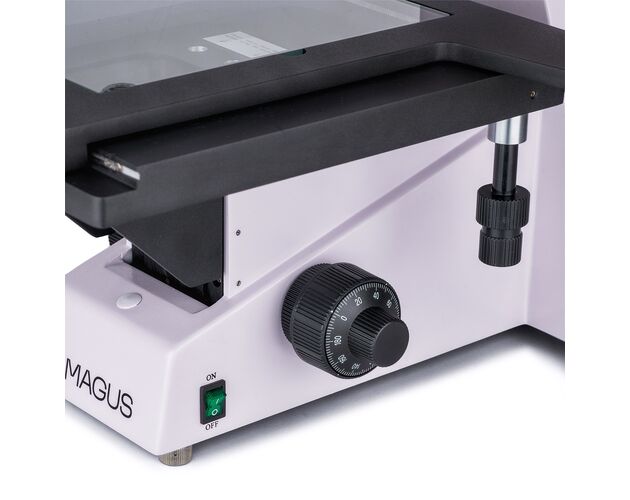

Zaostrovanie sa ovláda pomocou koaxiálnych ovládačov hrubého a jemného zaostrenia. Jemné zaostrenie s hodnotou stupnice 0,7 µm zaručuje vysokú presnosť pri práci pri veľkých zväčšeniach. Hrubé zaostrenie je vybavené aretačným mechanizmom a nastavením tuhosti. Ovládacie prvky sú umiestnené nízko pri základni, čo umožňuje pohodlnú pracovnú polohu s rukami opretými o stôl.
- koaxiálne hrubé a jemné zaostrovanie
- hodnota jemného zaostrenia 0,7 µm
- aretácia hrubého zaostrenia
- nastavenie tuhosti makrozaostrovania
- ergonomické ovládanie pri základni mikroskopu
Možnosť rozšírenia o profesionálne príslušenstvo
Pre maximálne využitie mikroskopu je k dispozícii široká škála kompatibilného príslušenstva vrátane okulárov, objektívov s dlhou pracovnou vzdialenosťou pre jasné aj tmavé pole, kalibračných sklíčok a ďalších digitálnych kamier.
- voliteľné okuláre: 10×, 12,5×, 15×, 20×, 25×
- voliteľné objektívy: 40×, 60×, 100× BD
- kalibračné sklíčka pre meranie
- ďalšie digitálne kamery MAGUS
Obsah balenia
- digitálna kamera MAGUS CLM30
- USB kábel, napájací adaptér 12 V / 3 A a kufrík
- inštalačné CD so softvérom
- základňa s napájaním, osvetlením v odrazenom svetle, zaostrovaním, stolíkom a revolverom
- trinokulárna hlava
- objektívy PL L 5×, 10×, 20×, 50× a 80× BD
- okuláre 10×/22 mm s dlhým očným reliéfom (2 ks)
- C-mount adaptér 1×
- šesťhranný kľúč
- sieťový napájací kábel
- protiprachový kryt
- návod na použitie a záručný list
Pre koho je mikroskop určený
MAGUS Metal D650 BD s kamerou CLM30 je ideálny pre laboratóriá kontroly kvality, výskumné centrá, univerzitné pracoviská a priemyselné prevádzky. Vďaka veľkému stolíku, presnému zaostrovaniu a podpore jasného, tmavého aj polarizačného poľa je vhodný na detailnú analýzu povrchov technických materiálov, elektronických súčiastok a ďalších rozmerných nepriehľadných vzoriek.
Technické parametre
Metalografický mikroskop s digitálnym snímaním, polarizačnou výbavou, tmavým poľom a halogénovým osvetlením pre analýzu materiálov
Kategória
| Skupina produktu | Metalografický mikroskop – digitálny set |
Konštrukcia
| Typ mikroskopu | Svetelný, optický – metalografický |
| Typ tubusu | Trinokulárny |
| Hlava | Siedentopf |
| Sklon tubusu | 30° |
| Telo | CNC hliníková zliatina |
Kontrastné metódy
| Svetlé pole | Áno |
| Tmavé pole | Áno |
| Polarizácia | Áno |
Optika
| Optická korekcia | Infinity (nekonečno korigovaná) |
| Interpupilárna vzdialenosť | 48 – 75 mm |
| Dioptrická korekcia | ±5 D (ľavý tubus) |
Okulár
| Typ | 10× / 22 mm |
| Očný reliéf | 10 mm |
| Priemer | 30 mm |
| Voliteľné okuláre | 10× / 22 mm so stupnicou, 12,5× / 14 mm, 15× / 15 mm, 20× / 12 mm, 25× / 9 mm |
Objektívy
| Typ | Rovinné achromatické, nekonečne korigované (BD) |
| Konfigurácia | PL L5×/0,12 BD; PL L10×/0,25 BD; PL L20×/0,40 BD; PL L50×/0,70 BD; PL L80×/0,80 BD |
| Parfokálna výška | 45 mm |
| Voliteľné objektívy | PL L40×/0,60 BD; PL L60×/0,70 BD; PL L100×/0,85 BD (suchý) |
| Revolver | Pre 5 objektívov |
| Celkové zväčšenie | 50× – 800× |
| Voliteľné zväčšenie | 50× – 1000× / 1250× / 1500× / 2000× / 2500× |
Pracovná vzdialenosť
| 5× | 9,7 mm |
| 10× | 9,3 mm |
| 20× | 7,2 mm |
| 40× | 3,0 mm |
| 50× | 2,5 mm |
| 60× | 1,9 mm |
| 80× | 0,80 mm |
| 100× | 0,40 mm |
Osvetlenie
| Typ | Halogénové |
| Zdroj svetla | 12 V / 50 W |
| Umiestnenie zdroja | Horné |
| Regulácia jasu | Áno |
| Filtre | Zelený, modrý, žltý, matný |
Zaostrovanie / mechanika
| Zaostrovanie | Koaxiálne – hrubé a jemné |
| Hrubé zaostrovanie | 30 mm (13,1 mm/otáčka), s aretáciou a reguláciou tuhosti |
| Jemné zaostrovanie | 0,0007 mm |
| Stolík | 280 × 270 mm, dvojosý mechanický |
| Zdvih stolíka | 204 / 204 mm |
| Clona | Vstavaná apertúrna a poľná clona |
Polarizačné vybavenie
| Analyzátor | Vstavaný |
| Polarizátor | Odnímateľný |
| Zariadenie pre tmavé pole | Áno |
Digitálny systém
| Snímač | SONY Exmor CMOS |
| Farebnosť | Farebný |
| Rozlíšenie snímača | 8,3 Mpx |
| Max. rozlíšenie | 3840 × 2160 px |
| Veľkosť snímača | 1/1,2" (11,14 × 6,26 mm) |
| Veľkosť pixelu | 2,9 × 2,9 µm |
| Termoelektrické chladenie | Dvojstupňový Peltierov článok, až 42 °C pod okolitou teplotou |
| Snímacia frekvencia | 45 fps pri 3840 × 2160; 70 fps pri 1920 × 1080 |
| Citlivosť | 5970 mV pri 1/30 s |
| Pomer signál/šum | 0,15 mV pri 1/30 s |
| Expozičný čas | 0,1 ms – 1 h |
| ADC | 8 / 12 bit (prepínateľný) |
| Spektrálny rozsah | 380 – 650 nm (vstavaný IR filter) |
| Typ uzávierky | ERS (elektronická rolovacia) |
| Vyváženie bielej | Automatické, manuálne |
| Riadenie expozície | Automatické, manuálne |
| Funkcie softvéru | Expozičný čas, jas, veľkosť obrazu |
| Montáž | C-mount |
| Umiestnenie | Trinokulárny tubus |
| Výstup | 5 Gb/s, USB 3.0 |
| Formát snímok | *.jpg, *.bmp, *.png, *.tif |
| Formát videa | *.wmv, *.avi, *.h264 (Windows 8 a novší), *.h265 (Windows 10 a novší) |
| Záznam videa | Áno |
| Softvér | MAGUS View |
| Systémové požiadavky | Windows 8/10/11 (32/64 bit), Mac OS X, Linux; Intel Core 2 do 2,8 GHz alebo vyšší; min. 2 GB RAM; USB 3.0; CD-ROM; monitor 17" alebo väčší |
| Napájanie kamery | 5 V DC z USB portu počítača; 12 V / 3 A adaptér pre Peltierov článok |
| Prevádzková teplota kamery | −10 °C až +50 °C |
| Relatívna vlhkosť | 30 – 80 % |
Napájanie
| Napájanie mikroskopu | 220 ±22 V / 50 Hz (AC) |
Použitie a určenie
| Použitie | Metalografia |
| Určenie pre používateľa | Profesionáli, skúsení používatelia |
| Náročnosť montáže | Komplikovaná |
Prevádzkové podmienky
| Prevádzková teplota | 5 °C až +35 °C |
Balenie a hmotnosť
| Rozmery balenia | 580 × 490 × 600 mm |
| Prepravná hmotnosť | cca 23,8 kg |
| Súčasť balenia | Protiprachová ochrana |
Informácie o produkte
| EAN | 5905555018423 |
Technické údaje podľa oficiálneho datasheetu výrobcu.
