Popis

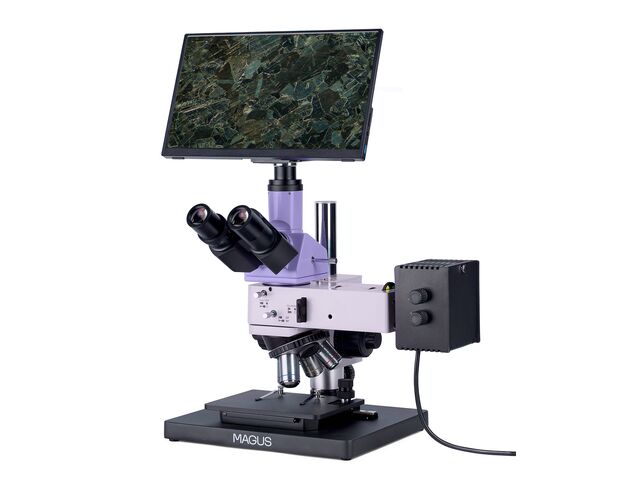

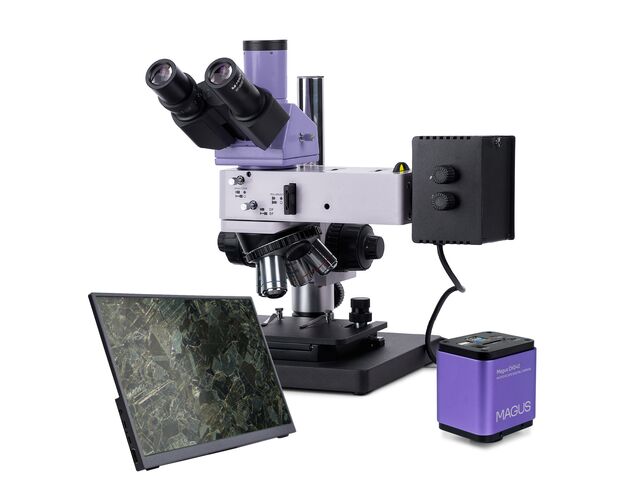

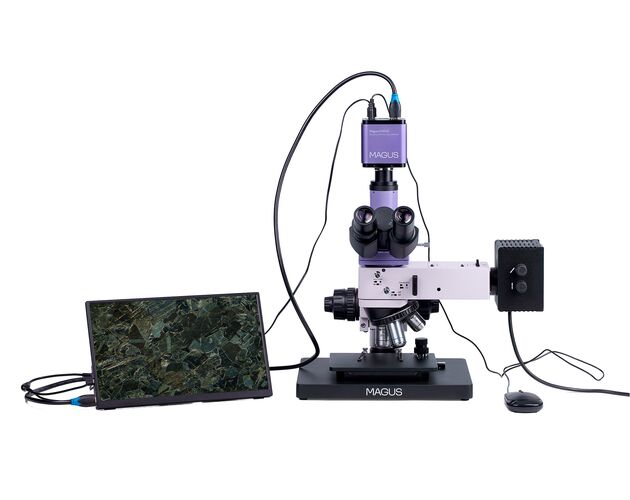

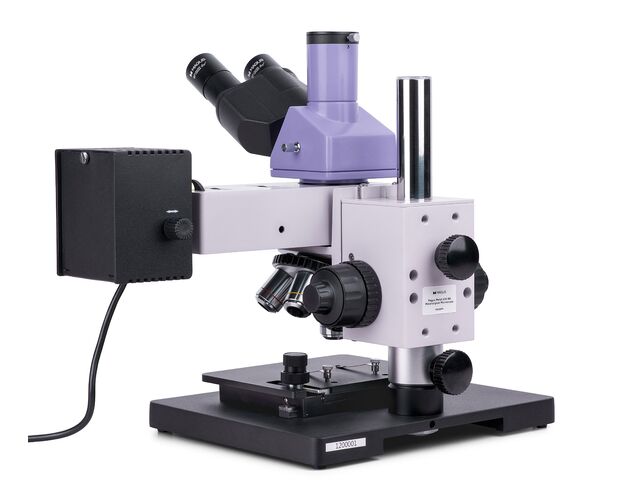

Metalografický digitálny mikroskop MAGUS Metal D630 BD LCD je určený na pozorovanie nepriehľadných vzoriek v odrazenom svetle pomocou techník jasného poľa, tmavého poľa a polarizačnej mikroskopie. Výkonné 50 W halogénové osvetlenie zabezpečuje kvalitný, kontrastný obraz pri každom objektíve aj pri náročnejších kontrastných metódach. Mikroskop je vhodný na kontrolu kvality, štúdium mikroštruktúry kovov, polovodičových materiálov a ďalších technických vzoriek vo výrobných závodoch, výskumných laboratóriách aj na univerzitách.
Kompaktná konštrukcia pre malé laboratórne priestory

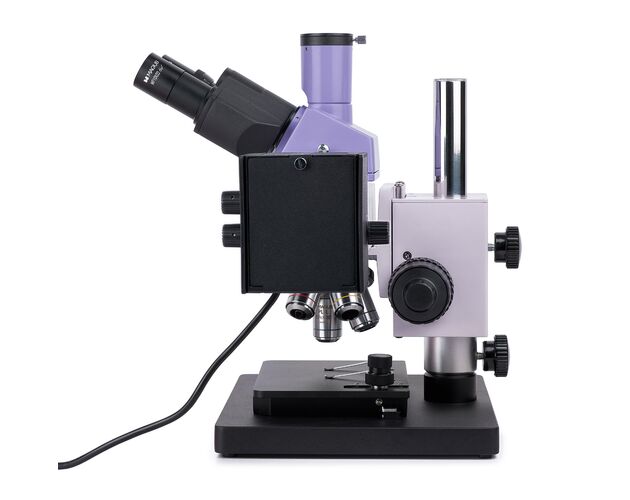

Model MAGUS Metal D630 BD LCD zaujme kompaktným stojanom, vďaka ktorému sa jednoducho zmestí aj na pracovnú plochu s maximálnou výškou 40 cm. Konštrukcia zároveň umožňuje pozorovanie vzoriek ľubovoľnej veľkosti a výšky, čo rozširuje možnosti použitia pri technických a priemyselných aplikáciách.
- vhodný pre nepriehľadné vzorky ľubovoľnej veľkosti a výšky
- kompaktné rozmery pre menšie pracoviská
- ideálny pre metalografiu, polovodiče a kontrolu kvality
Trinokulárna hlava s digitálnym zobrazovacím systémom
Trinokulárna hlava je naklonená pod uhlom 30° pre pohodlné dlhodobé pozorovanie. Svetelný lúč je možné prepínať medzi okulármi a trinokulárnym tubusom pomocou ovládača dráhy svetla. Na ľavom okulári sa nachádza dioptrická korekcia pre presné prispôsobenie obrazu zraku používateľa.
- trinokulárna hlava s tubusom pre kameru
- delenie svetelnej dráhy 100:0 / 0:100
- sklon hlavice 30°
- dioptrická korekcia na ľavom okulári
- okuláre 10×/22 mm s dlhým očným reliéfom

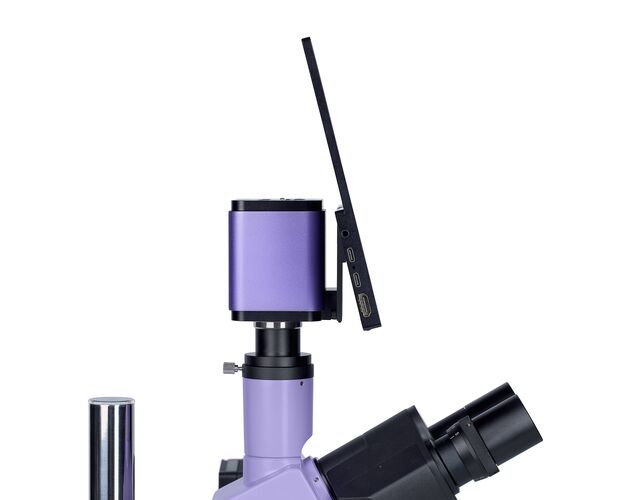

4K kamera a IPS monitor pre ostrý obraz v reálnom čase

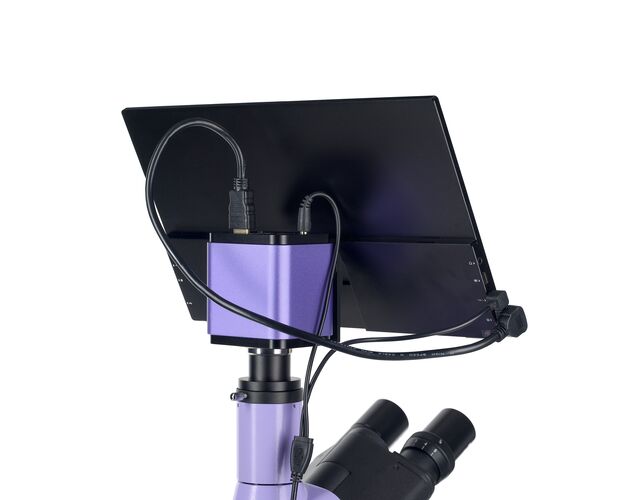

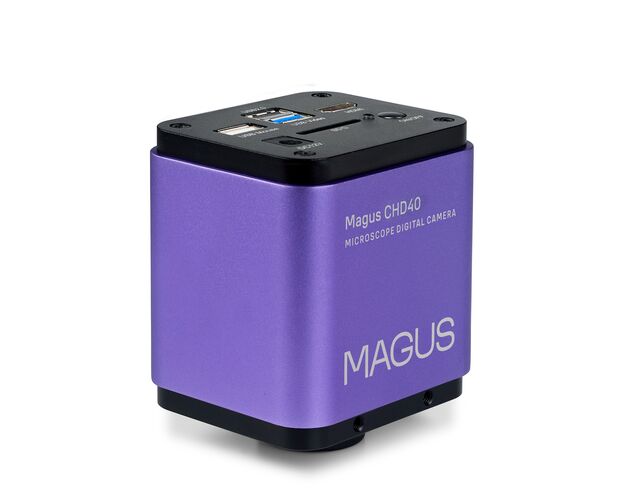

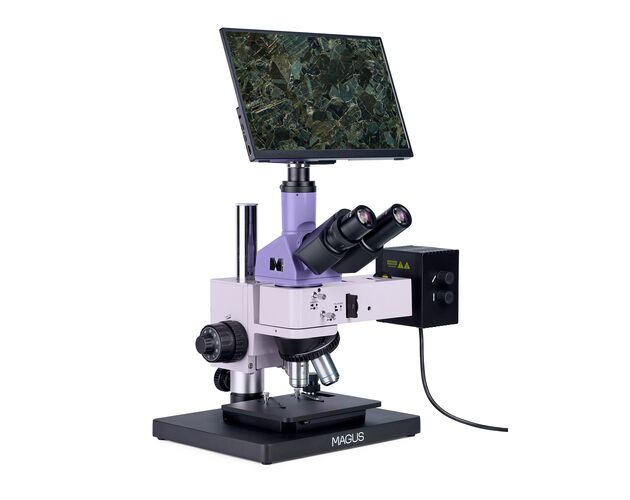

Súčasťou zostavy je digitálna kamera MAGUS CHD40 a LCD monitor MAGUS MCD40. Kamera pracuje samostatne cez HDMI bez potreby počítača, no zároveň ju možno pripojiť aj cez USB 3.0 alebo Wi-Fi. Vďaka 8 Mpx snímaču poskytuje realistický obraz v 4K rozlíšení a plynulý videozáznam bez trhania.
- digitálna kamera 8 Mpx
- rozlíšenie 3840 × 2160 px (4K)
- video 30 fps

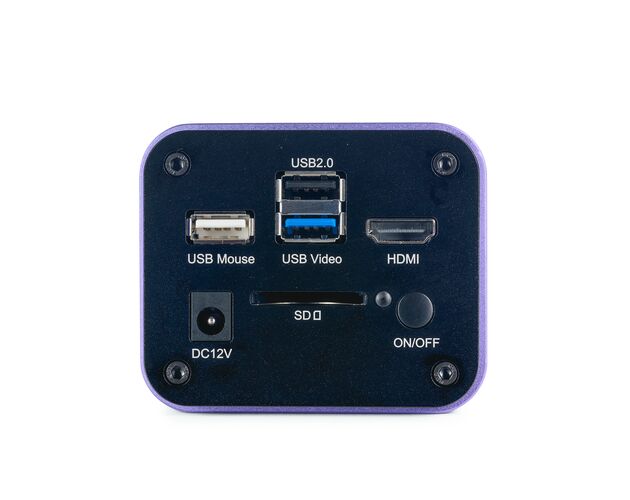

- rozhrania HDMI, USB 3.0, Wi-Fi

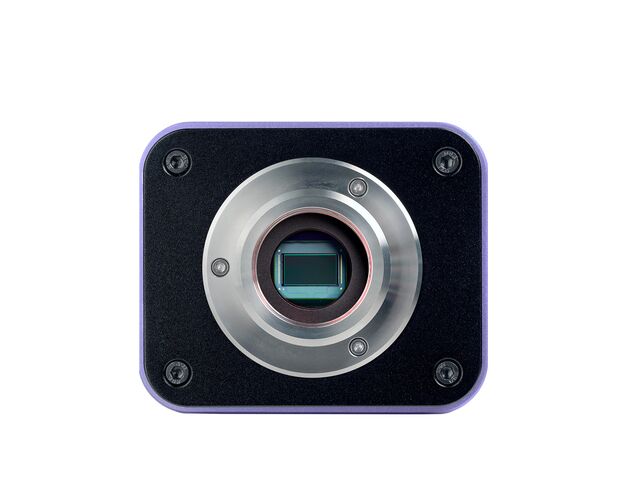

- farebný snímač SONY Exmor / Starvis CMOS s podsvietením
Monitor s uhlopriečkou 13,3" využíva IPS panel, ktorý zaisťuje sýte farby, vysoký jas a široké pozorovacie uhly bez skreslenia. Je vhodný na priame pozorovanie, dokumentáciu aj prezentáciu výsledkov.

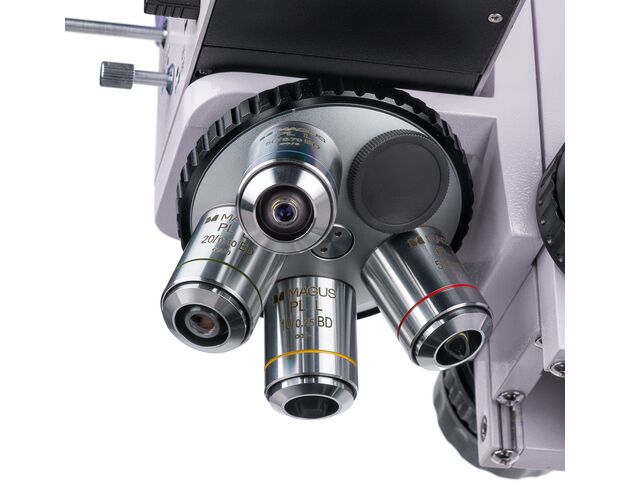

Planachromatické BD objektívy s dlhou pracovnou vzdialenosťou
Všetky dodávané objektívy sú planachromatické, majú dlhú pracovnú vzdialenosť a sú optimalizované pre mikroskopiu v jasnom aj tmavom poli. Po osadení základnej sady zostáva v revolverovom nosiči ešte jedna voľná pozícia pre doplnkový objektív.
- optika s korekciou na nekonečno
- objektívy typu BD pre jasné aj tmavé pole
- revolverový nosič s voľným slotom pre ďalší objektív
- dlhá pracovná vzdialenosť
- PL L5×/0,12 BD WD 9,7 mm
- PL L10×/0,25 BD WD 9,3 mm
- PL L20×/0,40 BD WD 7,2 mm
- PL L50×/0,70 BD WD 2,5 mm

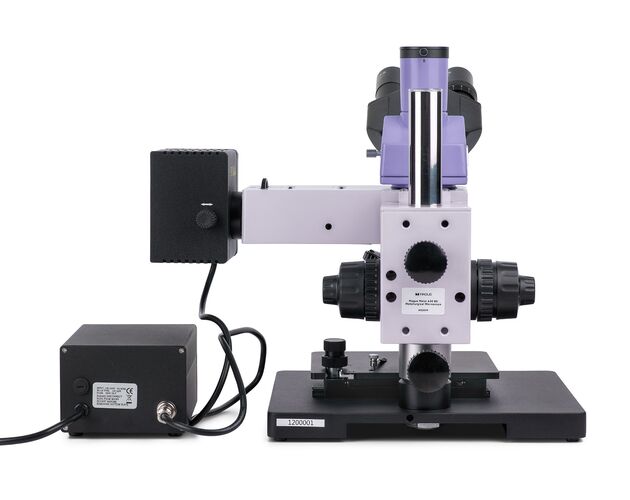

Výkonné 50 W halogénové osvetlenie pre tmavé pole

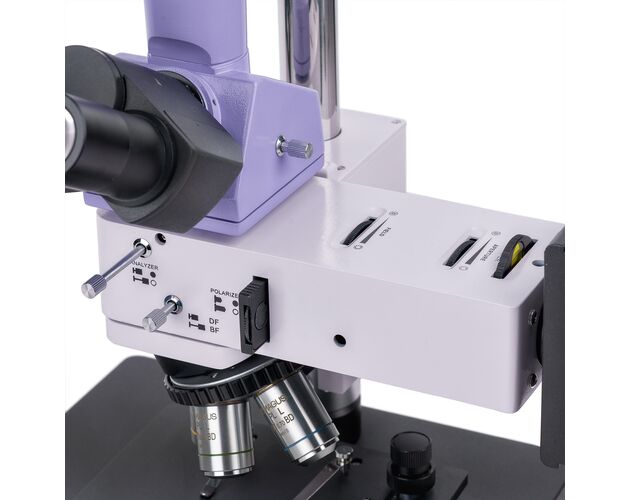

Pre mikroskopiu v tmavom poli je mikroskop vybavený zosilneným 50 W halogénovým osvetlením. Osvetľovací systém pre odrazené svetlo obsahuje poľnú a apertúrnu clonu, sadu farebných filtrov, zariadenie pre tmavé pole, vstavaný analyzátor a odnímateľný polarizátor. Obe clony aj zdroj svetla je možné centrovať a systém podporuje nastavenie Köhlerovej iluminácie.
- zdroj svetla: 50 W halogén
- techniky: jasné pole, tmavé pole, polarizačná mikroskopia
- nastavenie Köhlerovej iluminácie
- centrovanie clon a svetelného zdroja
- farebné filtre, analyzátor a polarizátor

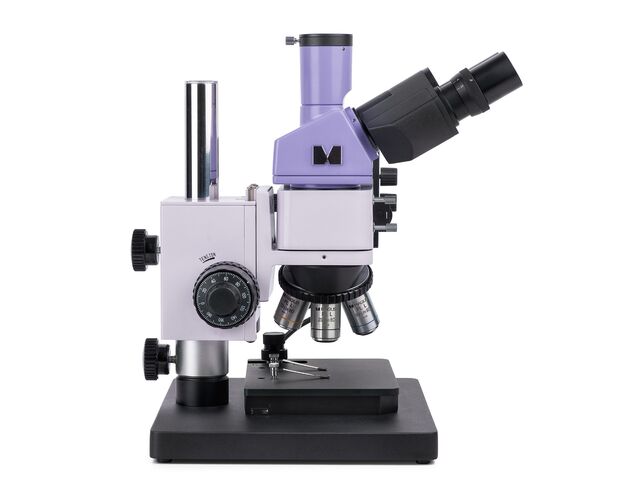

Presné zaostrovanie a flexibilná práca so vzorkou

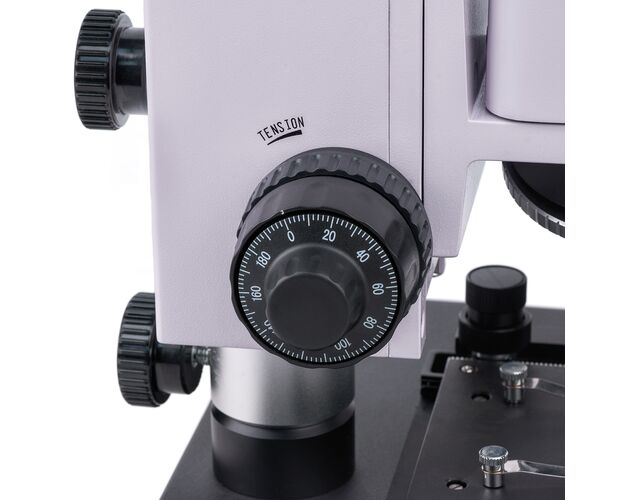

Konštrukcia stojana a zaostrovacieho mechanizmu umožňuje skúmať vzorky bez obmedzenia ich výšky. Ovládače hrubého a jemného zaostrovania sú koaxiálne a nachádzajú sa na oboch stranách tela mikroskopu. Nastaviť možno aj tuhosť hrubého zaostrovania, čo zvyšuje komfort pri presnej práci.
- koaxiálne hrubé a jemné zaostrovanie
- ovládanie z oboch strán mikroskopu
- nastavenie tuhosti hrubého zaostrenia
- vhodný pre vzorky ľubovoľnej výšky
Možnosť rozšírenia o profesionálne príslušenstvo
MAGUS Metal D630 BD LCD je možné doplniť o ďalšie okuláre, objektívy s dlhou pracovnou vzdialenosťou pre jasné aj tmavé pole a kalibračné sklíčka. Vďaka tomu sa dá jednoducho prispôsobiť špecifickým požiadavkám laboratória alebo výroby.
- voliteľné okuláre: 10×, 12,5×, 15×, 20×, 25×
- voliteľné objektívy: 40×, 60×, 80×, 100× BD
- kalibračné sklíčka pre meranie
Obsah balenia
- digitálna kamera MAGUS CHD40
- HDMI kábel, USB 3.0 kábel, USB myš, SD karta 32 GB, Wi-Fi adaptér a napájací adaptér
- LCD monitor MAGUS MCD40
- stojan so zaostrovacím mechanizmom, stolíkom a revolverovým nosičom objektívov
- osvetľovacia sústava pre odrazené svetlo s krytom
- trinokulárna hlava
- objektívy PL L 5×, 10×, 20× a 50× BD
- okuláre 10×/22 mm s dlhým očným reliéfom (2 ks)
- C-mount adaptér 1×
- šesťhranný kľúč
- základňa s napájacím vstupom
- napájací kábel a kábel pre osvetľovaciu sústavu
- protiprachový kryt
- návod na použitie a záručný list
Pre koho je mikroskop určený
MAGUS Metal D630 BD LCD je ideálny pre metalografické laboratóriá, výrobnú kontrolu kvality, výskumné centrá a univerzitné pracoviská. Vďaka kombinácii jasného, tmavého a polarizačného poľa, výkonnému halogénovému osvetleniu a digitálnemu 4K zobrazeniu predstavuje spoľahlivý nástroj na detailnú analýzu nepriehľadných technických materiálov.
Technické parametre
Digitálny metalografický mikroskop s integrovaným 4K displejom, trinokulárnou hlavou a pokročilými metódami pozorovania
Kategória
| Skupina produktu | Metalografický mikroskop – digitálny set s displejom |
Konštrukcia
| Typ mikroskopu | Svetelný, optický – metalografický |
| Typ tubusu | Trinokulárny s digitálnym výstupom |
| Hlava | Siedentopf |
| Sklon tubusu | 30° |
| Telo | CNC hliníková zliatina |
Kontrastné metódy
| Svetlé pole | Áno |
| Tmavé pole | Áno |
| Polarizácia | Áno |
Optika
| Optická korekcia | Infinity (nekonečno korigovaná) |
| Interpupilárna vzdialenosť | 48 – 75 mm |
| Dioptrická korekcia | ±5 D (ľavý tubus) |
Okulár
| Typ | 10× / 22 mm |
| Očný reliéf | 10 mm |
| Priemer | 30 mm |
| Voliteľné okuláre | 10×/22 mm so stupnicou, 12,5×/14 mm, 15×/15 mm, 20×/12 mm, 25×/9 mm |
Objektívy
| Typ | Rovinné achromatické, nekonečne korigované (BD) |
| Konfigurácia | PL L5×/0,12 BD; PL L10×/0,25 BD; PL L20×/0,40 BD; PL L50×/0,70 BD |
| Parfokálna výška | 45 mm |
| Voliteľné objektívy | PL L40×/0,60 BD; PL L60×/0,70 BD; PL L80×/0,80 BD; PL L100×/0,85 BD |
| Revolver | Pre 5 objektívov |
| Celkové zväčšenie | 50× – 500× |
| Voliteľné zväčšenie | 50× – 1000× / 1250× / 1500× / 2000× / 2500× |
Pracovná vzdialenosť
| 5× | 9,7 mm |
| 10× | 9,3 mm |
| 20× | 7,2 mm |
| 40× | 3,0 mm |
| 50× | 2,5 mm |
| 60× | 1,9 mm |
| 80× | 0,80 mm |
| 100× | 0,40 mm |
Osvetlenie
| Typ | Halogénové |
| Zdroj svetla | 12 V / 50 W |
| Umiestnenie zdroja | Horné (odrazené svetlo) |
| Regulácia jasu | Áno |
| Filtre | Zelený, modrý, žltý, matný |
Zaostrovanie / mechanika
| Zaostrovanie | Koaxiálne – hrubé a jemné |
| Jemné zaostrovanie | 0,002 mm |

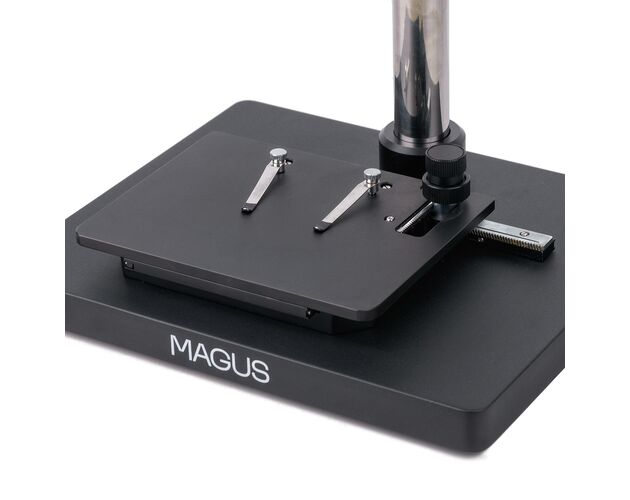

| Stolík | 185 × 140 mm, dvojosý mechanický |
| Zdvih stolíka | 35 / 30 mm |
| Základňa | 300 × 240 mm |
| Clona | Vstavaná clona a pole |
Polarizačné vybavenie
| Analyzátor | Vstavaný |
| Polarizátor | Odnímateľný |
| Tmavé pole | Integrované zariadenie |
Digitálny systém
| Snímač | Sony Exmor / Starvis CMOS |
| Rozlíšenie | 3840 × 2160 px (8 Mpx) |
| Veľkosť snímača | 1/1,2" (11,14 × 6,26 mm) |
| Veľkosť pixelu | 2,9 × 2,9 µm |
| Rozhrania | HDMI 1.4, USB 3.0, Wi-Fi |
| Pamäť | SD karta do 32 GB |
| Snímková frekvencia | 30 fps (Full HD / 4K) |
| Expozičný čas | 0,014 ms – 1000 ms |
| Formáty | JPG, TIF; video H.264 / H.265 / MP4 |
| Softvér | HDMI: vstavaný; USB: MAGUS View |
| Napájanie | DC adaptér 12 V / 1 A |
Displej
| Typ | IPS |
| Uhlopriečka | 13,3" |
| Rozlíšenie | 3840 × 2160 (4K) |
| Pomer strán | 16:9 |
| Jas | 400 cd/m² |
| Kontrast | 1000 : 1 |
| Pozorovací uhol | 178° / 178° |
| Podsvietenie | LED (životnosť 50 000 h) |
| Rozhranie | HDMI |
| Spotreba | max. 12 W |
Použitie a určenie
| Použitie | Metalografia |
| Určenie pre používateľa | Profesionáli, skúsení používatelia |
| Náročnosť montáže | Komplikovaná |
Napájanie
| Mikroskop | 220 ±22 V / 50 Hz |
| Systém | AC 110 – 220 V / DC 5 – 12 V |
Prevádzkové podmienky
| Mikroskop | 5 °C až +35 °C |
| Systém | -15 °C až +55 °C |
| Vlhkosť | 10 – 90 % |
Balenie a hmotnosť
| Rozmery balenia | 390 × 370 × 730 mm |
| Prepravná hmotnosť | cca 22,25 kg |
| Súčasť balenia | Protiprachová ochrana |
Informácie o produkte
| EAN | 5905555018379 |
Technické údaje podľa oficiálneho datasheetu výrobcu.
