Popis

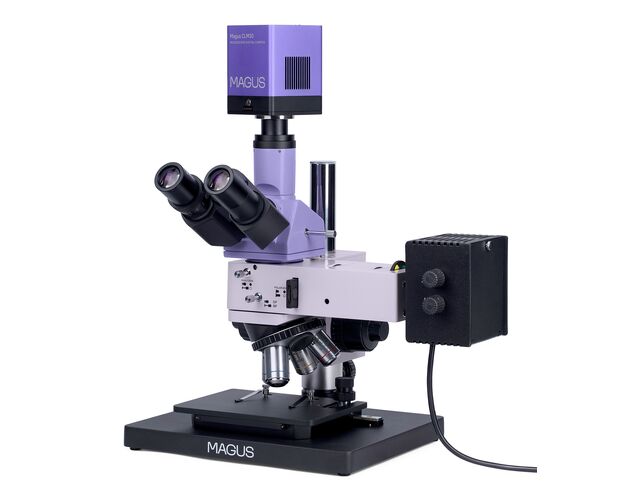

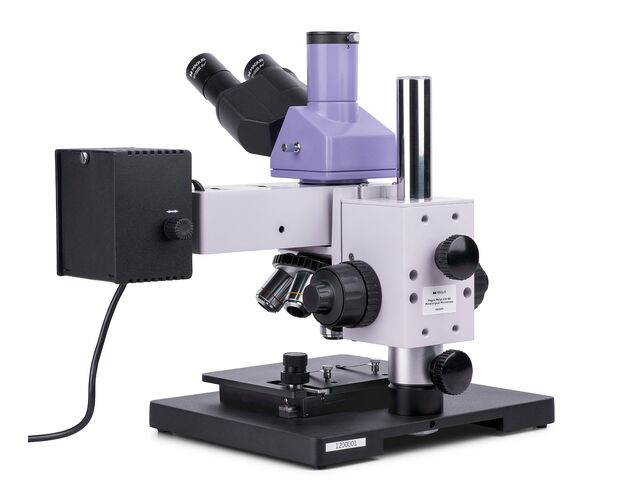

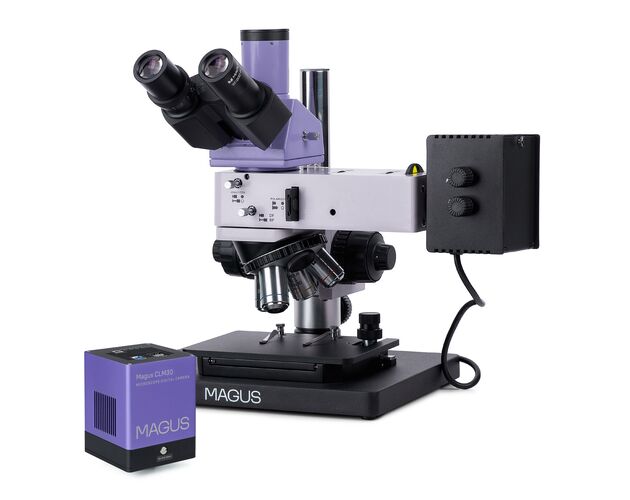

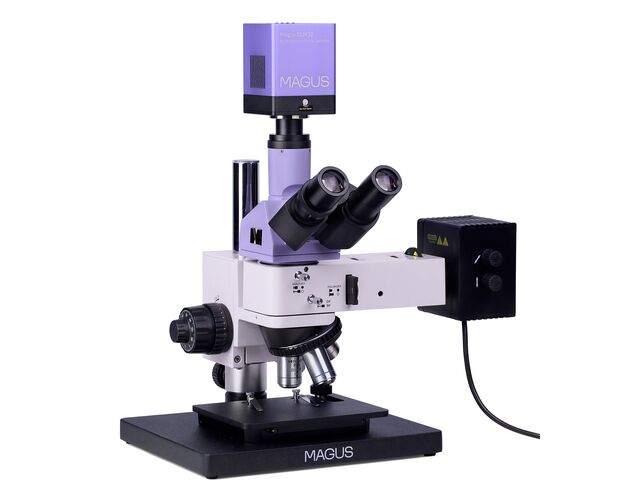

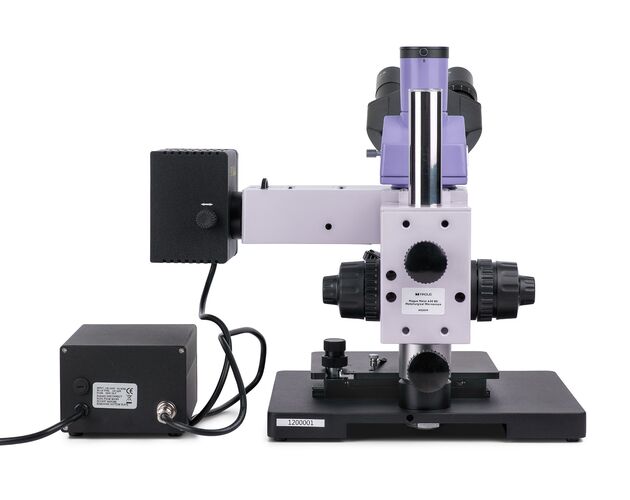

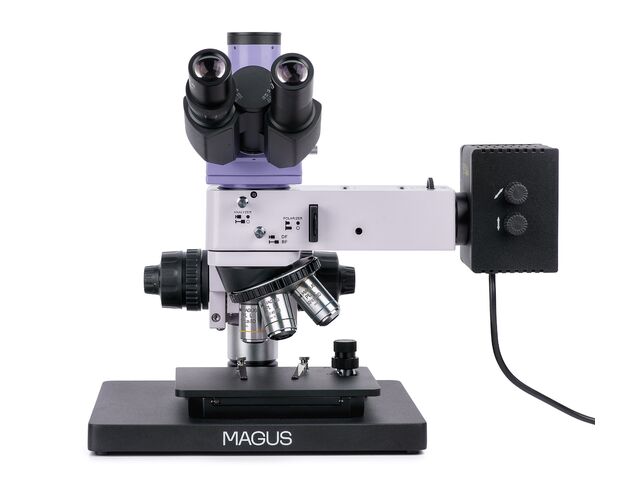

Metalurgický digitálny mikroskop MAGUS Metal D630 BD je určený na štúdium nepriehľadných vzoriek pomocou mikroskopie v jasnom poli, tmavom poli a polarizačnej mikroskopie v odrazenom svetle. Je vhodný na kontrolu kvality a analýzu mikroštruktúr kovových, polovodičových a ďalších technických materiálov. Vďaka výkonnému halogénovému osvetleniu a kompaktnej konštrukcii je ideálny pre výrobné závody, výskumné laboratóriá aj univerzitné pracoviská.
Trinokulárna hlava pre vizuálne pozorovanie a digitálnu dokumentáciu
Trinokulárna hlava je vybavená trinokulárnym tubusom na montáž digitálnej kamery. Svetelný lúč je možné pomocou prepínača nasmerovať buď do okulárov, alebo do kamery, v pomere 100/0 alebo 0/100. Hlava je naklonená pod uhlom 30°, čo zvyšuje komfort pri dlhodobom pozorovaní, a na ľavom okulárovom tubuse sa nachádza dioptrický krúžok na presné nastavenie obrazu.

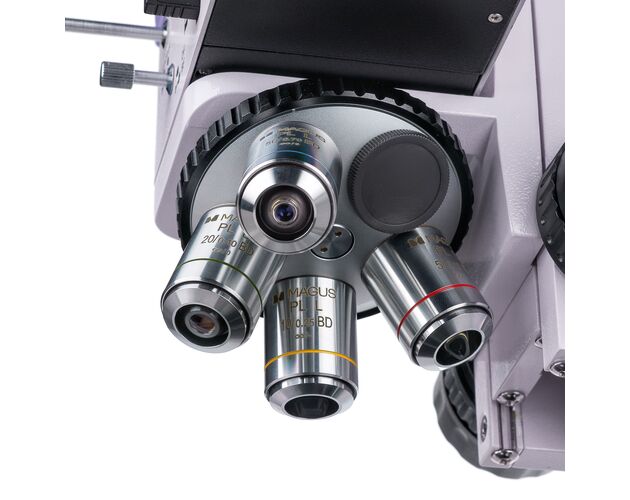

Planachromatické objektívy pre jasné aj tmavé pole
- revolverový nosič pre 5 objektívov
- rovinné achromatické objektívy s korekciou na nekonečno
- objektívy s dlhou pracovnou vzdialenosťou pre jasné aj tmavé pole
- 1 voľný slot pre doplnenie ďalšieho objektívu
Po osadení dodaných objektívov zostáva v revolverovom nosiči jeden voľný slot pre ďalší objektív. Všetky základné objektívy sú optimalizované pre mikroskopiu v jasnom aj tmavom poli a poskytujú kvalitný obraz pri analýze povrchových štruktúr.
Výkonné 50 W halogénové osvetlenie pre tmavé pole

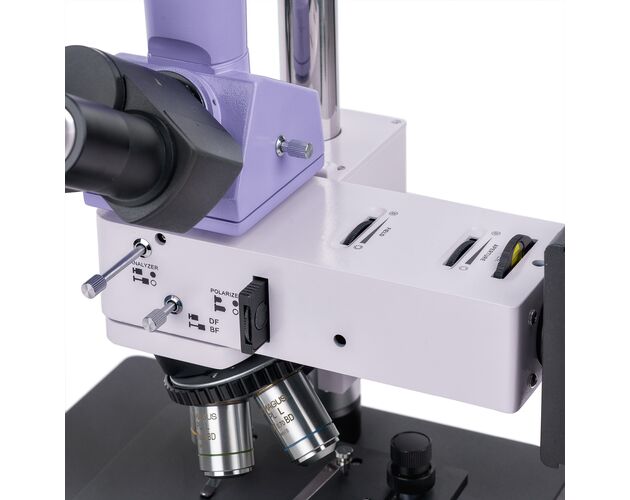

Mikroskop je vybavený zosilneným 50 W halogénovým zdrojom, ktorý je vhodný aj pre náročnejšie pozorovanie v tmavom poli. Osvetľovacia sústava pre odrazené svetlo obsahuje sadu filtrov, apertúrnu a poľnú clonu, zariadenie pre tmavé pole, vstavaný analyzátor a odnímateľný polarizátor.
- odrazené svetlo: 50 W halogénová žiarovka
- mikroskopia v jasnom poli
- mikroskopia v tmavom poli
- polarizačná mikroskopia
- centrovateľný zdroj svetla aj clony
Poľná a apertúrna clona umožňujú nastavenie Köhlerovho osvetlenia. Vďaka centrovaniu oboch clôn a zdroja svetla je možné dosiahnuť rovnomerné osvetlenie, vysoký kontrast a minimálny výskyt optických artefaktov.
Kompaktná konštrukcia pre veľké a vysoké vzorky

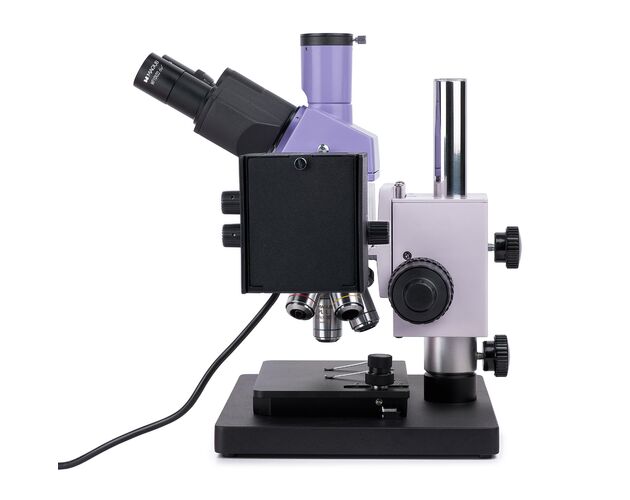

Mikroskop má špeciálne riešený stojan a zaostrovací mechanizmus, vďaka ktorým je možné pozorovať vzorky prakticky ľubovoľnej veľkosti a výšky. Napriek tomu zostáva konštrukcia kompaktná a mikroskop sa zmestí aj do pracovného priestoru s maximálnou výškou 40 cm.
- vhodný pre vzorky ľubovoľnej veľkosti a výšky
- kompaktná konštrukcia stojana
- ideálny do menších laboratórnych priestorov
Presné a ergonomické zaostrovanie

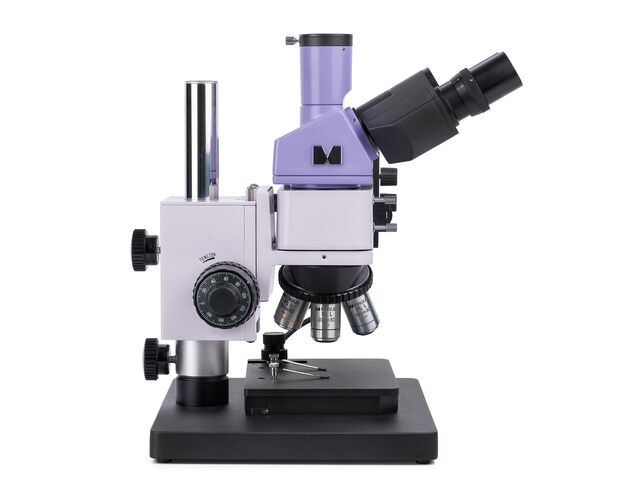

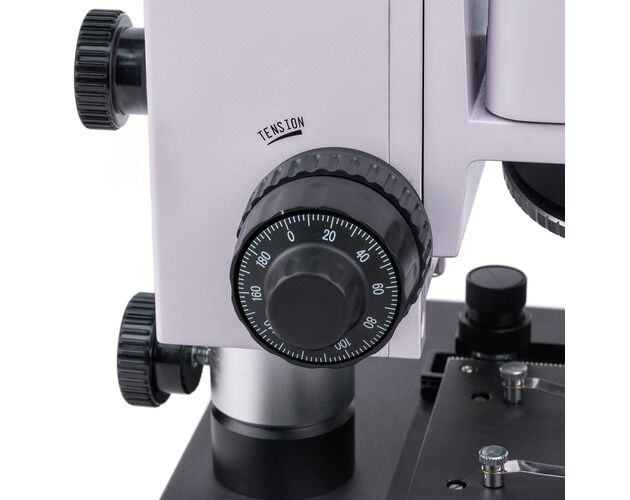

Koaxiálne ovládacie prvky hrubého a jemného zaostrovania sú umiestnené na oboch stranách tela mikroskopu. Hrubé zaostrenie umožňuje aj nastavenie tuhosti, čo zvyšuje presnosť a komfort pri práci s rôznymi typmi vzoriek.
- koaxiálne hrubé a jemné zaostrovanie
- ovládanie z oboch strán
- nastavenie tuhosti hrubého zaostrenia
- plynulý a presný chod mechanizmu

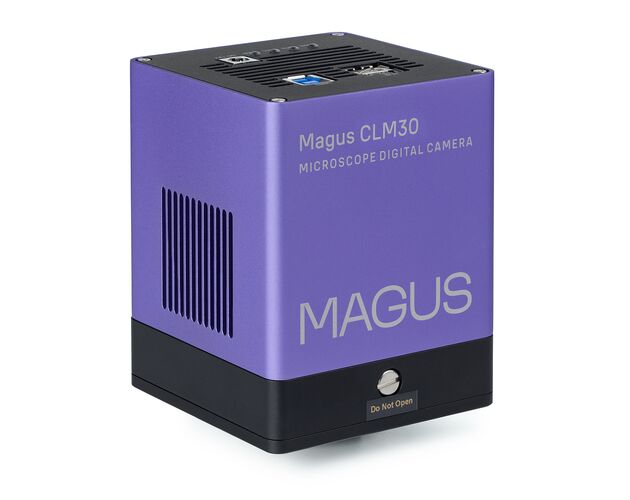

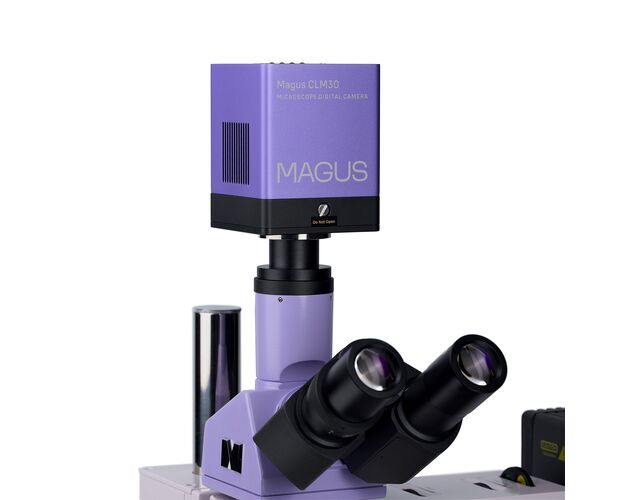

Digitálna kamera MAGUS CLM30 pre detailný 4K obraz
Digitálna kamera MAGUS CLM30 je optimalizovaná pre fluorescenčnú mikroskopiu a mikroskopiu v tmavom poli. Je vybavená 8,3 Mpx farebným CMOS snímačom SONY Exmor s podsvietením a vytvára detailné snímky v rozlíšení 3840 × 2160 px. Je vhodná najmä pre objektívy 4×, 10×, 20× a 40×, pri ktorých umožňuje zachytiť jemné detaily pri nižších zväčšeniach.
- rozlíšenie: 3840 × 2160 px
- snímacia rýchlosť 45 fps pri 4K a 70 fps pri Full HD
- Peltierov článok na zníženie tepelného šumu pri dlhšej prevádzke

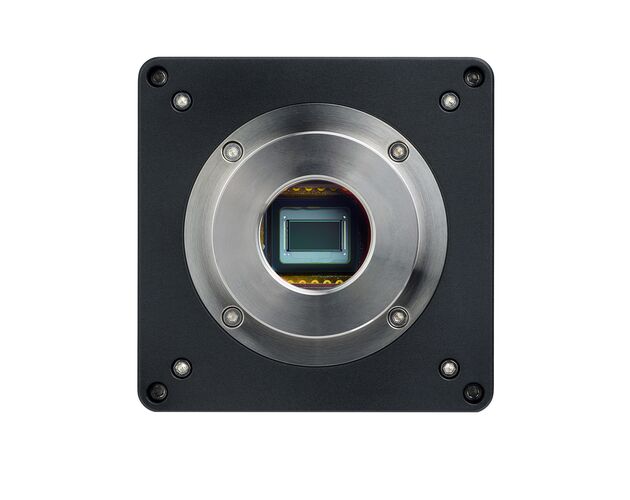

- farebný CMOS snímač SONY Exmor s vysokou citlivosťou na svetlo

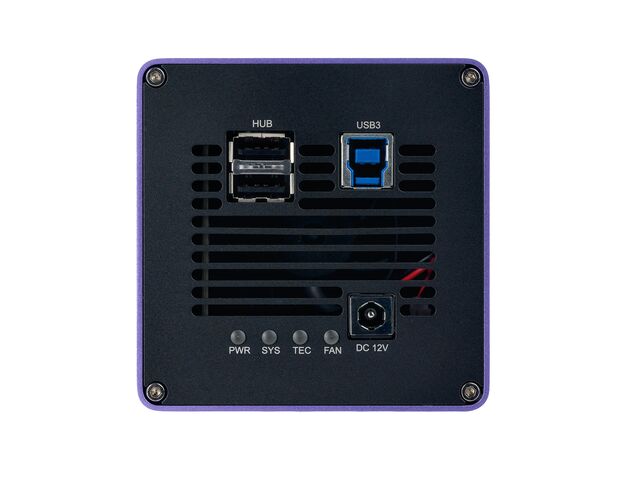

- rozhranie USB 3.0 pre rýchly prenos dát
Vysoká snímkovacia frekvencia zabezpečuje plynulé video bez oneskorenia a trhania, čo je dôležité pri práci s pohyblivými vzorkami alebo pri prezentáciách. Softvér podporuje fotografovanie, záznam videa, úpravu obrazu, externé zobrazenie a lineárne aj uhlové meranie.
Možnosť rozšírenia o profesionálne príslušenstvo
Pre mikroskop MAGUS Metal D630 BD je dostupný široký sortiment príslušenstva vrátane kompatibilných okulárov, objektívov s dlhou pracovnou vzdialenosťou pre jasné a tmavé pole, kalibračných sklíčok a digitálnych kamier. Mikroskop sa tak dá jednoducho prispôsobiť špecializovaným materiálovým analýzam.
Obsah balenia
- digitálna kamera MAGUS CLM30
- USB kábel
- adaptér 12 V / 3 A
- transportný kufrík
- inštalačné CD s ovládačmi a softvérom
- návod na použitie a záručný list ku kamere
- stojan so zaostrovacím mechanizmom, pracovnou plochou a revolverovým nosičom objektívov
- osvetľovacia sústava pre pozorovanie v odrazenom svetle s krytom
- trinokulárna hlava
- rovinný achromatický objektív s korekciou na nekonečno: PL L5×/0,12 BD WD 9,7 mm
- rovinný achromatický objektív s korekciou na nekonečno: PL L10×/0,25 BD WD 9,3 mm
- rovinný achromatický objektív s korekciou na nekonečno: PL L20×/0,40 BD WD 7,2 mm
- rovinný achromatický objektív s korekciou na nekonečno: PL L50×/0,70 BD WD 2,5 mm
- okulár 10×/22 mm s dlhým očným reliéfom (2 ks)
- C-mount adaptér 1×
- šesťhranný kľúč
- základňa s napájacím vstupom
- napájací kábel
- sieťový kábel osvetľovacej sústavy pre odrazené svetlo
- protiprachový kryt
- návod na použitie a záručný list
Pre koho je mikroskop určený
MAGUS Metal D630 BD je ideálny pre metalurgické laboratóriá, výrobné podniky, výskumné centrá aj univerzitné pracoviská. Vďaka mikroskopii v jasnom aj tmavom poli, polarizačnej analýze, výkonnému osvetleniu a digitálnej dokumentácii je vhodný na detailné hodnotenie mikroštruktúr kovov, polovodičov a ďalších nepriehľadných technických materiálov.
Technické parametre
Metalurgický trinokulárny mikroskop s digitálnou kamerou, polarizáciou, tmavým poľom a horným halogénovým osvetlením pre materiálovú analýzu
Kategória
| Skupina produktu | Metalurgický mikroskop – digitálny set |
Konštrukcia
| Typ hlavy | Trinokulárna Siedentopf |
| Sklon hlavy | 30° |
| Materiál tela | CNC hliníková zliatina |
| Priemer tubusu | 30 mm |
Kontrastné metódy
| Svetlé pole | Áno |
| Tmavé pole | Áno |
| Polarizácia | Áno |
Optika
| Interpupilárna vzdialenosť | 48 – 75 mm |
| Dioptrická korekcia | ±5 dpt (ľavý tubus) |
Okulár
| Typ | 10× / 22 mm, očný reliéf 10 mm |
| Voliteľné varianty | 10× / 22 mm so stupnicou; 12,5× / 14; 15× / 15; 20× / 12; 25× / 9 |
Objektívy / Zväčšenie
| Typ objektívov | Planachromatické ∞ (BD) |
| Objektívy | PL L5×/0,12 BD; PL L10×/0,25 BD; PL L20×/0,40 BD; PL L50×/0,70 BD |
| Voliteľné objektívy | PL L40×/0,60 BD; PL L60×/0,70 BD; PL L80×/0,80 BD; PL L100×/0,85 BD (suchý) |
| Revolver | 5-násobný |
| Celkové zväčšenie | 50× – 500× |
| Voliteľné zväčšenie | 50× – 2500× |
| Parfokálna vzdialenosť | 45 mm |
| Pracovná vzdialenosť | 9,7 mm (5×); 9,3 mm (10×); 7,2 mm (20×); 2,5 mm (50×) |
Osvetlenie
| Typ osvetlenia | Dopadajúce (horné) |
| Svetelný zdroj | Halogén 12 V / 50 W |
| Regulácia jasu | Áno |
| Svetelné filtre | Zelený, modrý, žltý, matný |
Zaostrovanie / mechanika
| Zaostrovanie | Koaxiálne hrubé a jemné |
| Jemné zaostrovanie | 0,002 mm |

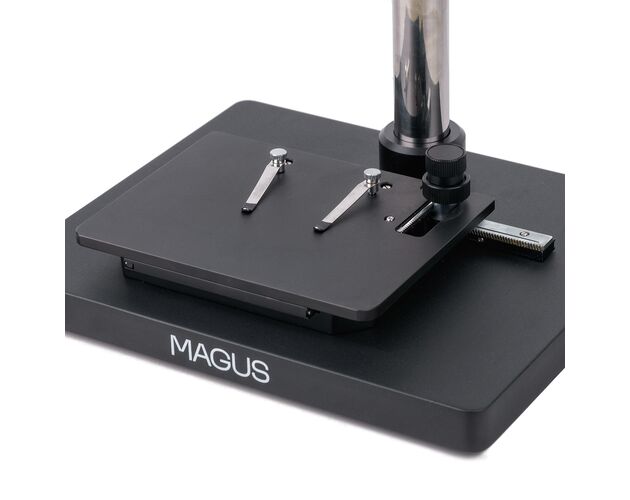

| Stolík | Dvojosý mechanický |
| Rozmer stolíka | 185 × 140 mm |
| Základňa | 300 × 240 mm |
| Zdvih stolíka | 35 / 30 mm |
| Clona | Vstavaná clona poľa |
Polarizačná a kontrastná výbava
| Analyzátor | Vstavaný |
| Polarizátor | Odnímateľný |
| Tmavé pole | Áno |
Napájanie
| Napätie | 220 ± 22 V |
| Frekvencia | 50 Hz |
| Sieťové napájanie | AC |
Digitálny systém
| Snímač | SONY Exmor CMOS |
| Farebnosť | Farebný |
| Rozlíšenie | 3840 × 2160 px |
| Megapixely | 8,3 MP |
| Veľkosť snímača | 1/1,2" (11,14 × 6,26 mm) |
| Veľkosť pixelu | 2,9 × 2,9 µm |
| Chladenie | Dvojstupňový Peltierov článok (−42 °C pod okolitú teplotu) |
| Citlivosť na svetlo | 5970 mV pri 1/30 s |
| Pomer signál/šum | 0,15 mV pri 1/30 s |
| Expozičný čas | 0,1 ms – 1 h |
| Snímková frekvencia | 45 fps (4K), 70 fps (Full HD) |
| ADC | 8 / 12 bit (voliteľné) |
| Záznam | Video a snímky |
| Formát obrazu | *.jpg, *.bmp, *.png, *.tif |
| Formát videa | *.wmv, *.avi, *.h264, *.h265 |
| Spektrálny rozsah | 380 – 650 nm (IR filter) |
| Typ uzávierky | ERS (elektronická rolovacia) |
| Vyváženie bielej | Automatické, manuálne |
| Riadenie expozície | Automatické, manuálne |
| Softvér | MAGUS View |
| Výstup | USB 3.0 (5 Gb/s) |
| Typ montáže | C-mount |
| Napájanie kamery | DC 5 V (USB); 12 V / 3 A adaptér |
Prevádzkové podmienky
| Teplota prevádzky | 5 °C až 35 °C |
| Teplota kamery | −10 °C až 50 °C |
| Vlhkosť | 30 – 80 % |
Balenie a hmotnosť
| Rozmery balenia | 390 × 370 × 730 mm |
| Hmotnosť netto | 11 kg |
| Prepravná hmotnosť | 22,3 kg |
| Ochrana | Protiprachový kryt |
Informácie o produkte
| EAN | 5905555018362 |
| Oblasť použitia | Metalografická analýza |
| Typ používateľa | Profesionáli, pokročilí používatelia |
| Náročnosť montáže | Zložitá |
Technické údaje podľa oficiálneho datasheetu výrobcu.
