Popis

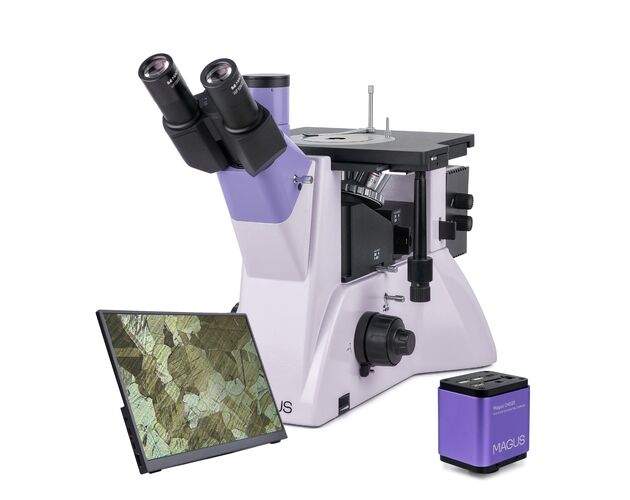

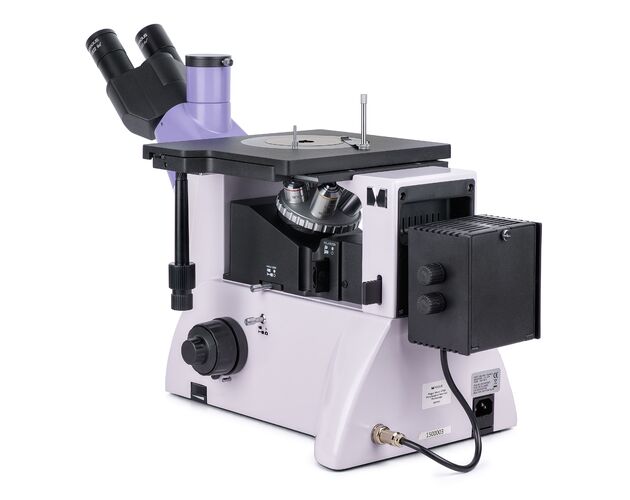

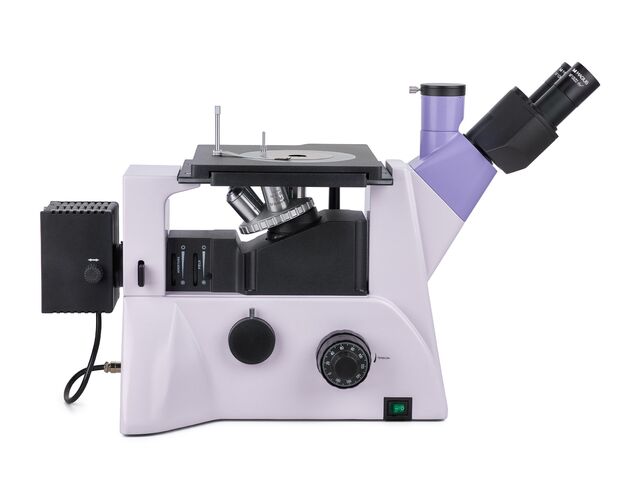

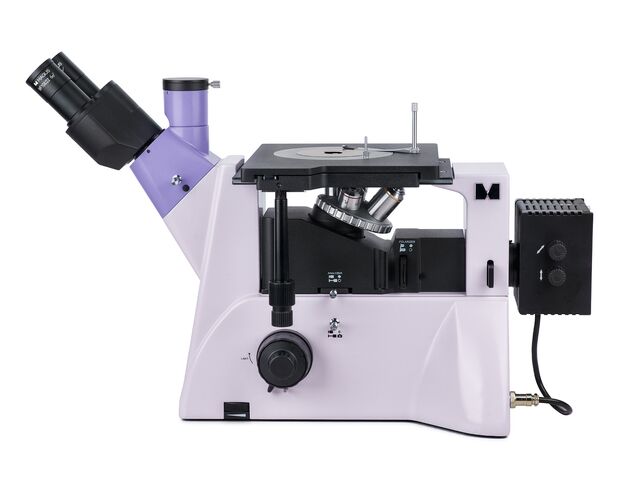

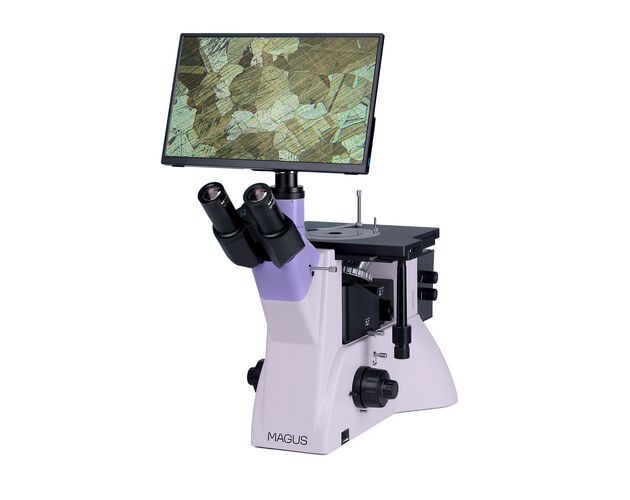

Metalurgický inverzný mikroskop MAGUS Metal VD700 LCD je profesionálny systém určený na štúdium mikroštruktúry kovov, zliatin a polovodičov v odrazenom svetle. Umožňuje pracovať s rozmernými a ťažkými vzorkami do 2 kg bez potreby ich úplného opracovania – rovná musí byť iba spodná plocha. Vďaka integrovanej kamere a LCD monitoru je vhodný nielen na analýzu, ale aj na pohodlnú vizualizáciu a dokumentáciu výsledkov.
Trinokulárna hlava a digitálne zobrazenie v reálnom čase

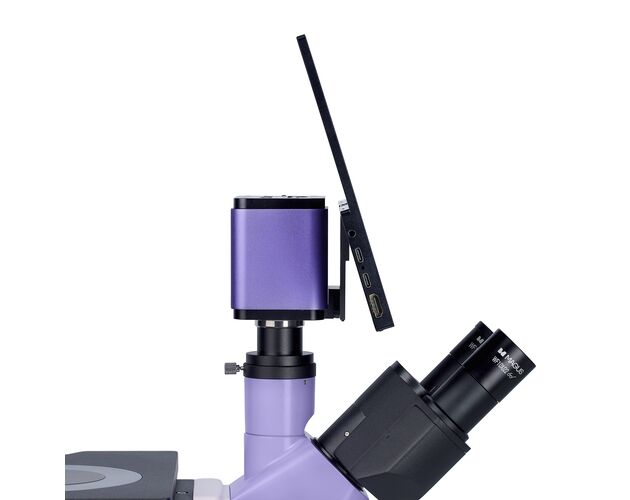

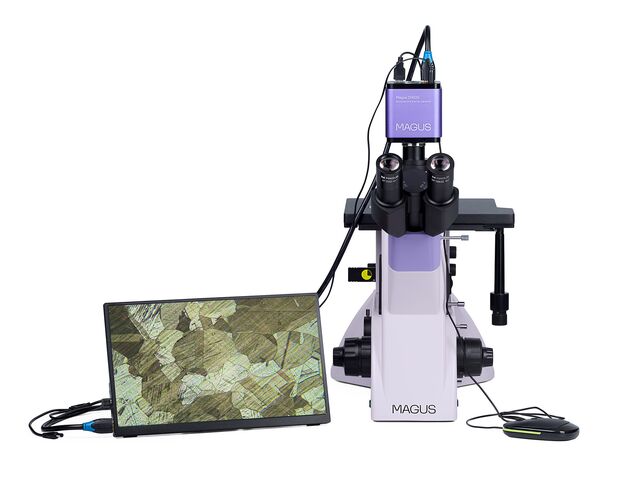

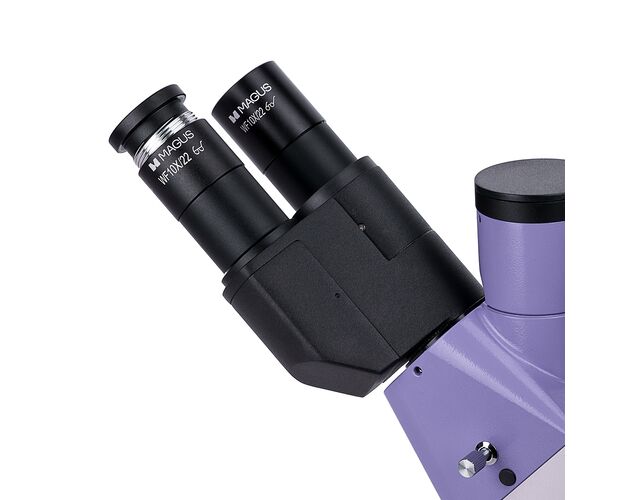

Mikroskop je vybavený špeciálne riešenou trinokulárnou hlavou s možnosťou nastavenia polohy okulárov a otočenia o 180°. Kamera je umiestnená v bočnom porte tela mikroskopu a monitor sa montuje do trinokulárneho tubusu. K dispozícii sú viaceré režimy delenia svetelného toku, čo umožňuje flexibilne prispôsobiť zostavu vizuálnemu pozorovaniu aj digitálnemu výstupu.

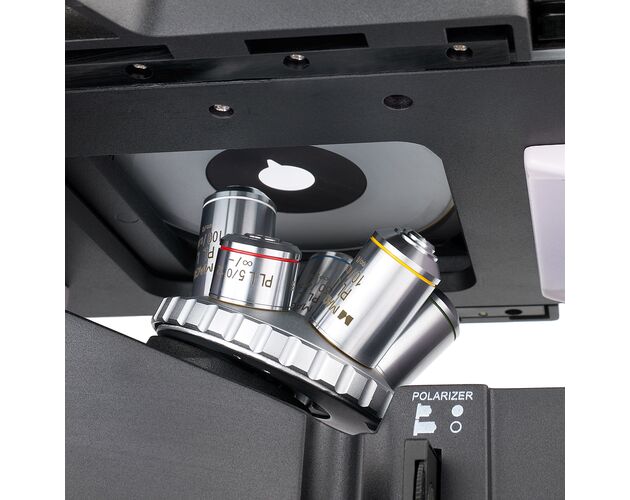

Achromatická optika s korekciou na nekonečno
- rozsah zväčšenia 50× – 1000×
- revolverový nosič pre 5 objektívov
- planachromatické objektívy s korekciou na nekonečno
- dlhá pracovná vzdialenosť pre metalografické aplikácie
- objektívy v balení: 5×, 10×, 20×, 50×, 100×
Objektívy sú optimalizované pre pozorovanie v odrazenom svetle a poskytujú ostrý obraz s vysokým kontrastom pri skúmaní povrchov kovových a polovodičových vzoriek.
Halogénové osvetlenie pre metalografiu

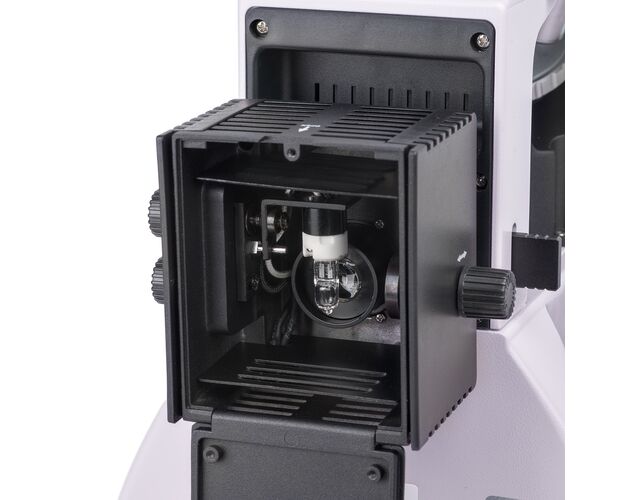

Osvetľovacia sústava pre odrazené svetlo využíva 30 W halogénový zdroj s reguláciou jasu. Systém umožňuje nastavenie Köhlerovho osvetlenia, centrovanie zdroja svetla v troch osiach a použitie farebných filtrov pre korekciu farebného podania.
- osvetlenie: 30 W halogén
- pozorovanie v odrazenom svetle
- Köhlerovo osvetlenie

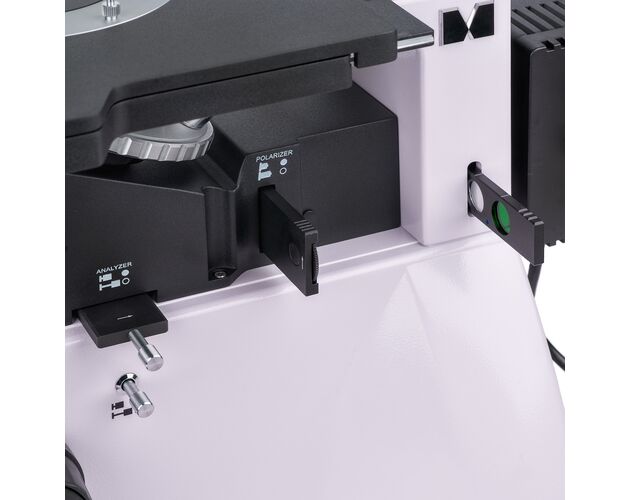

- polarizačný modul s analyzátorom a polarizátorom

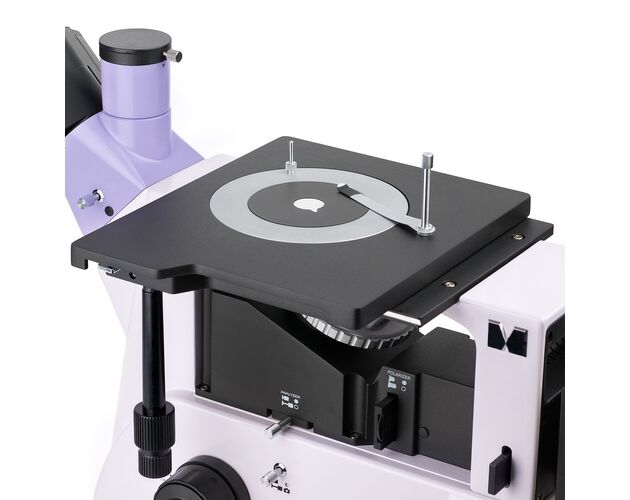

Veľký pracovný stolík pre ťažké vzorky
Pracovný stolík s rozmermi 242 × 200 mm je určený pre rozmerné vzorky a pohybuje sa v dvoch osiach spolu s uchyteným preparátom. Súčasťou sú kruhové vložky s otvormi 10 mm, 20 mm a 30 mm, ktoré umožňujú prispôsobenie rôznym typom vzoriek.
- nosnosť vzorky až 2 kg
- pohyb v osiach X/Y
- vložky stolíka s priemerom 10 / 20 / 30 mm
- stabilné uchytenie preparátu
Presné zaostrenie a komfortná obsluha

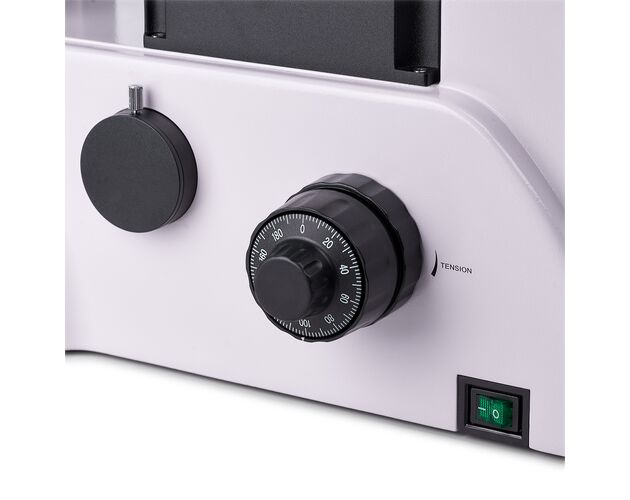

Koaxiálne hrubé a jemné zaostrovanie umožňuje presné nastavenie ostrosti pri všetkých zväčšeniach. Mechanizmus je doplnený o aretáciu hrubého zaostrenia a nastavenie tuhosti pohybu, čo zvyšuje komfort pri dlhodobej práci.
- hrubé a jemné zaostrenie
- aretácia hrubého zaostrenia
- nastavenie tuhosti mechanizmu
- ergonomické ovládanie

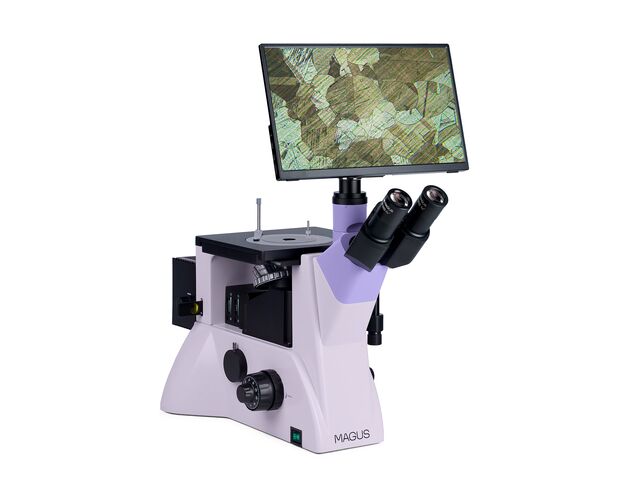

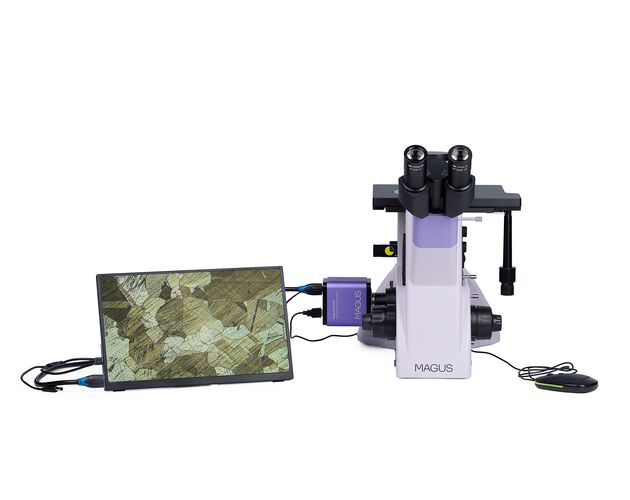

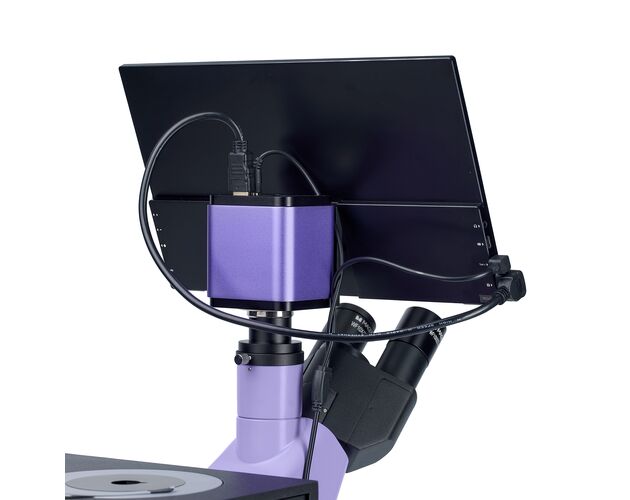

Full HD kamera a LCD monitor

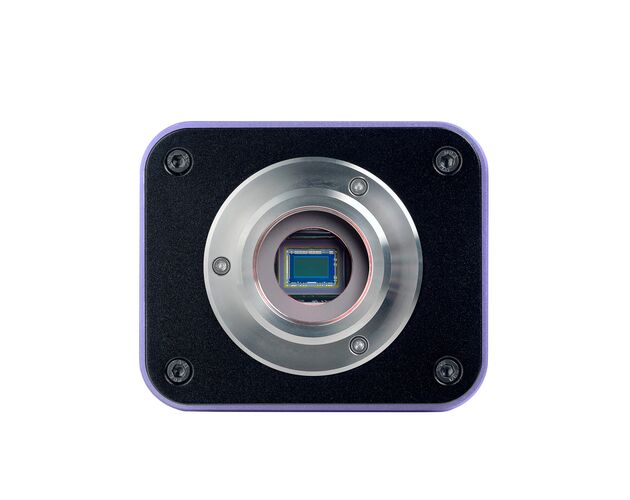

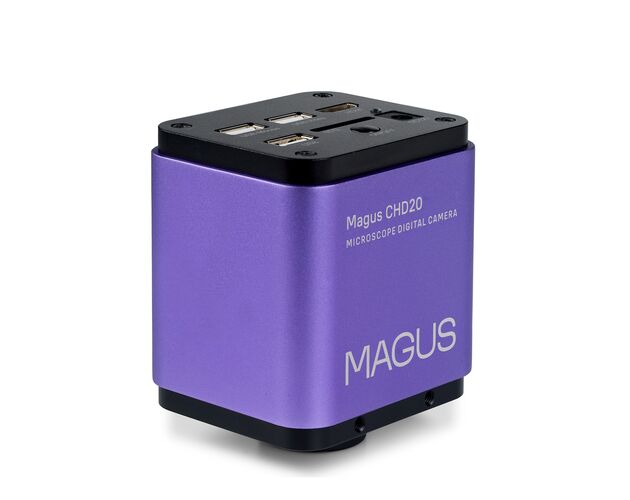

Súčasťou zostavy je digitálna kamera MAGUS CHD20 s rozlíšením 2 Mpx a výstupom Full HD 1920 × 1080 px. Kamera môže pracovať samostatne cez HDMI bez potreby pripojenia k počítaču, pričom ponúka plynulý obraz pri 60 alebo 50 fps. IPS monitor s uhlopriečkou 13,3" poskytuje jasný obraz, vysoký kontrast a široké pozorovacie uhly.
Obsah balenia
- digitálna kamera MAGUS CHD20
- LCD monitor MAGUS MCD20
- základňa mikroskopu s pracovným stolíkom
- trinokulárna hlava
- osvetlenie pre odrazené svetlo
- objektívy 5×, 10×, 20×, 50×, 100×
- okuláre 10×/22 mm (2 ks)
- C-mount adaptér 1×
- napájací kábel
- protiprachový kryt
- návod na použitie
Pre koho je mikroskop určený
MAGUS Metal VD700 LCD je ideálny pre metalografické laboratóriá, oddelenia kontroly kvality, vývojové centrá a priemyselné prevádzky. Je vhodný všade tam, kde je potrebné analyzovať štruktúru kovových materiálov a zároveň pohodlne zdieľať obraz na monitore bez nutnosti používať počítač.
Technické parametre
Metalografický mikroskop s digitálnou kamerou a monitorom pre analýzu materiálov v dopadajúcom svetle
Kategória
| Skupina produktu | Metalografický mikroskop – digitálny set |
| Typ | Svetelný / optický, digitálny |
Konštrukcia
| Typ hlavy | Trinokulárna, digitálny výstup (monitor / PC) |
| Hlava | Siedentopf, otočná o 180° |
| Sklon tubusu | 45° |
| Revolver | 5-pozíciový |
| Telo | CNC hliníková zliatina |
Kontrastné metódy
| Metódy pozorovania | Svetlé pole, polarizované svetlo |
| Typ osvetlenia | Dopadajúce (incidentné) |
Optika
| Celkové zväčšenie | 50× – 1000× |
| Voliteľné zväčšenie | 50× – 1250× / 1500× / 2000× / 2500× |
| Interpupilárna vzdialenosť | 48 – 75 mm |
| Priemer tubusu | 30 mm |
Okulár
| Typ | 10× / 22 mm, eye relief 10 mm |
| Voliteľné | 10× / 22 mm so stupnicou, 12,5× / 14, 15× / 15, 20× / 12, 25× / 9 |
Objektívy
| Typ | Planachromatické objektívy s korekciou na nekonečno (∞), parfokálna výška 45 mm |
| Štandardné objektívy | PL L5×/0,12; PL L10×/0,25; PL L20×/0,40; PL L50×/0,70; PL L100×/0,85 (suchý) |
| Voliteľné objektívy | PL L40×/0,60; PL L60×/0,70; PL L80×/0,80 |
| Pracovná vzdialenosť | 26,1 mm; 20,2 mm; 8,80 mm; 3,68 mm; 0,40 mm (podľa objektívu) |
Zaostrovanie / mechanika
| Pracovný stolík | 242 × 200 mm, dvojosý mechanický |
| Otočná vložka | Ø130 mm s otvormi Ø10 / 20 / 30 mm |
| Zdvih stolíka | 30 / 30 mm |
| Zaostrovanie | Koaxiálne hrubé a jemné |
| Jemné zaostrenie | 0,002 mm |
| Regulácia tuhosti | Áno |
| Aretácia | Áno |

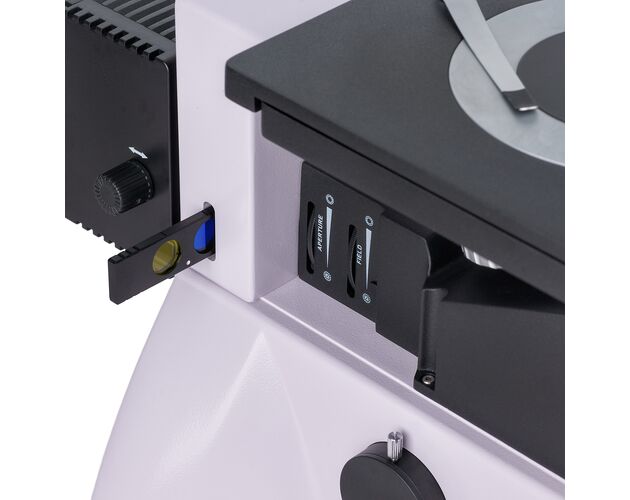

| Clony | Vstavaná apertúrna a poľná clona |
Osvetlenie
| Zdroj svetla | Halogén 12 V / 30 W |
| Regulácia jasu | Áno |
| Filtre | Zelený, modrý, žltý, matný |
| Polarizačné prvky | Odnímateľný analyzátor a polarizátor |
Kamera
| Snímač | Sony Exmor / Starvis CMOS |
| Rozlíšenie | 2 Mpx (1920 × 1080 px) |
| Veľkosť snímača | 1/2" |
| Veľkosť pixelu | 3,75 × 3,75 µm |

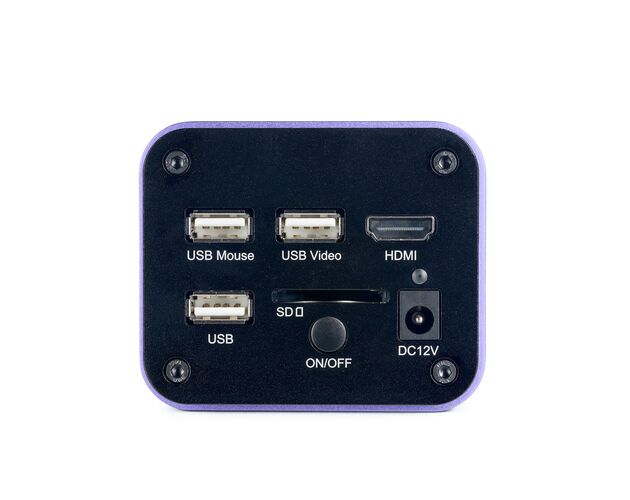

| Rozhranie | HDMI 1.4, USB 2.0 |
| Pamäť | SD karta do 32 GB |
| Expozičný čas | 0,04 ms – 1000 ms |
| Snímková frekvencia | 60 fps (HDMI), 50 fps (USB) |
| Formát | *.jpg, *.tif; video: *.mp4, *.h264, *.h265 |
| Spektrálny rozsah | 380 – 650 nm (IR filter) |
| Montáž | C-mount |
Monitor
| Typ panelu | IPS |
| Uhlopriečka | 13,3" |
| Rozlíšenie | 1920 × 1080 (Full HD) |
| Pomer strán | 16 : 9 |
| Jas | 400 cd/m² |
| Kontrast | 1000 : 1 |
| Pozorovací uhol | 178° / 178° |
| Obnovovacia frekvencia | 60 Hz |
| Podsvietenie | LED (životnosť 50 000 h) |
| Rozhranie | HDMI |
| Spotreba | max. 12 W |
Napájanie
| Mikroskop | 220 ± 22 V / 50 Hz |
| Monitor | AC 110 – 220 V, DC 5 – 12 V / 1 A (Type-C) |
| Kamera | DC 12 V / 1 A |
Prevádzkové podmienky
| Teplota (mikroskop) | 5 °C až 35 °C |
| Teplota (monitor) | −15 °C až 55 °C |
| Teplota (kamera) | −10 °C až 50 °C |
| Vlhkosť | 10 – 90 % / 30 – 80 % |
Informácie o produkte
| Použitie | Metalurgia, materiálový výskum |
| Typ používateľa | Profesionáli, skúsení používatelia |
| Náročnosť montáže | Komplikovaná |
| Príslušenstvo | Protiprachová ochrana |
Technické údaje podľa dodaného datasheetu.
