Popis

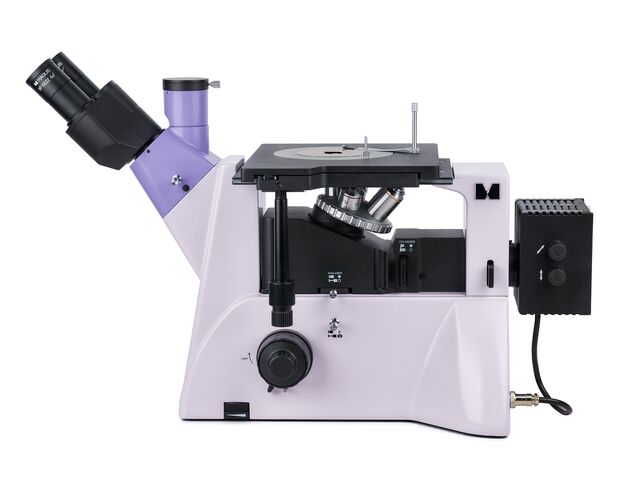

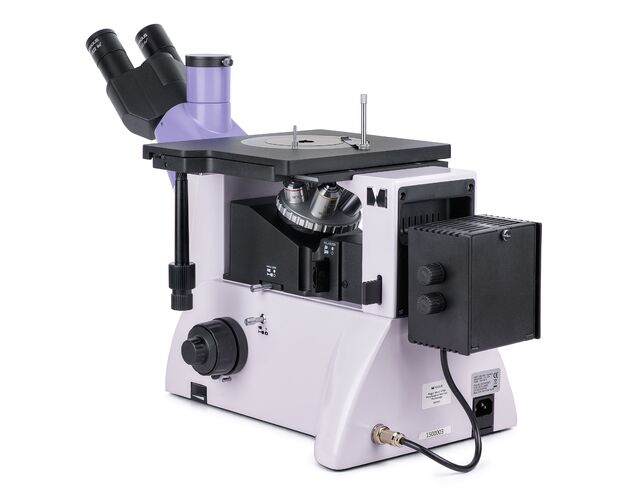

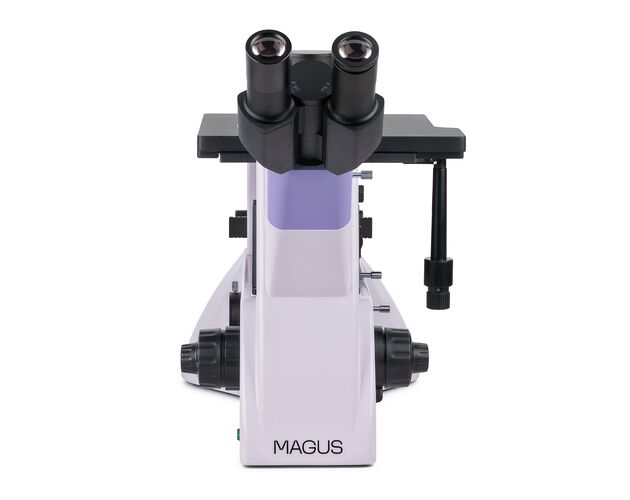

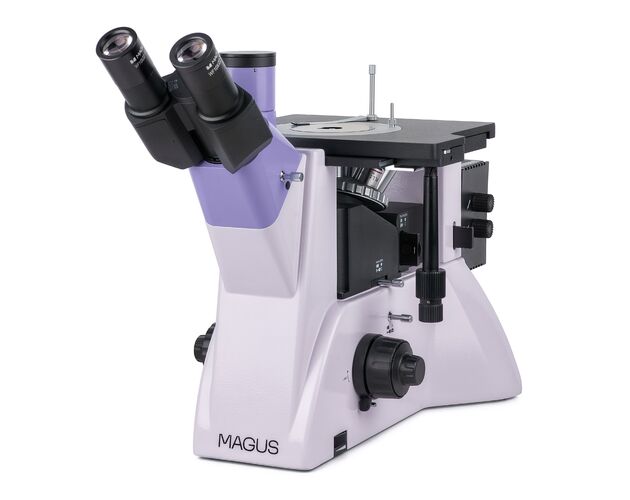

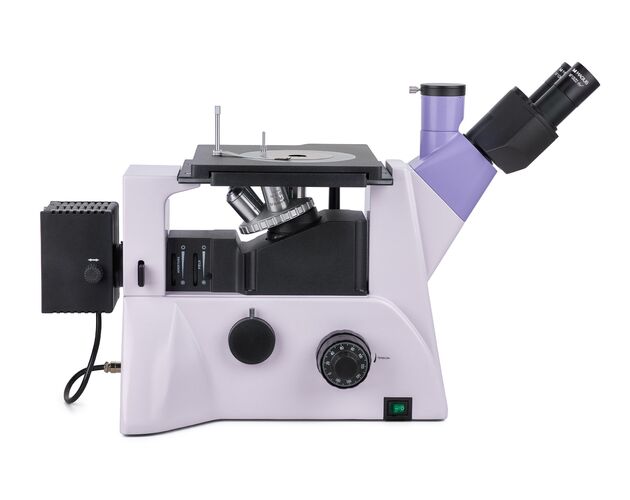

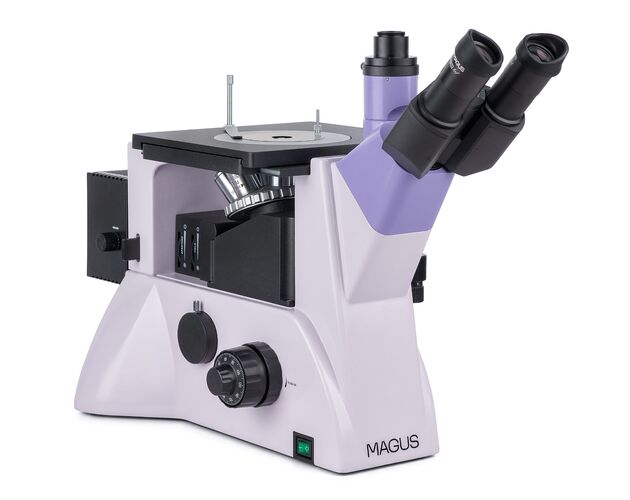

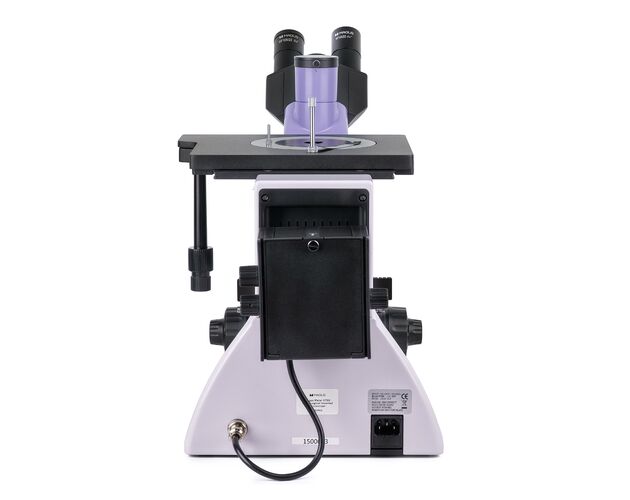

Metalografický invertovaný mikroskop MAGUS Metal V700 je profesionálny prístroj určený na štúdium mikroštruktúry kovov, zliatin a polovodičov v odrazenom svetle. Vďaka invertovanej konštrukcii umožňuje pohodlné pozorovanie veľkých a ťažkých vzoriek s hmotnosťou až do 2 kg, pričom opracovaná musí byť iba spodná plocha vzorky. Mikroskop podporuje pozorovanie v jasnom poli aj v polarizovanom svetle a je ideálny pre laboratóriá, výrobnú kontrolu kvality aj výskumné pracoviská.
Invertovaná konštrukcia pre veľké a ťažké vzorky
Revolverový nosič objektívov je umiestnený pod vzorkou, čo umožňuje skúmať rozmerné kovové diely, polovodičové prvky a ďalšie technické objekty bez potreby ich úplného opracovania. Na pozorovanie stačí pripraviť iba spodnú plochu vzorky, zatiaľ čo zvyšok môže mať ľubovoľný tvar.
- invertovaný metalografický mikroskop
- pre vzorky s hmotnosťou až 2 kg
- vhodný pre kovy, zliatiny a polovodiče
- potrebné je opracovať iba spodnú plochu vzorky

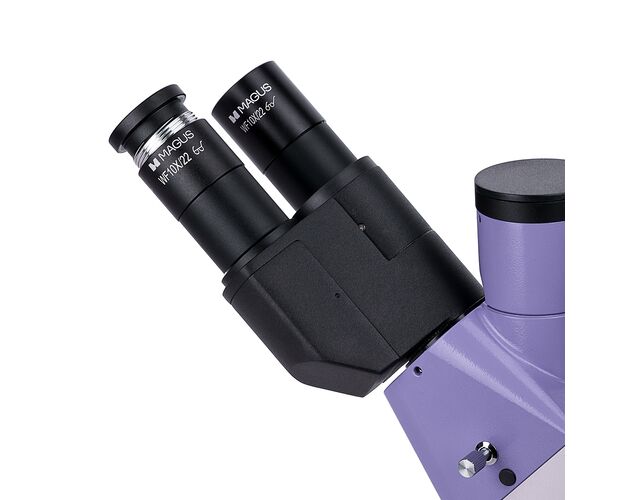

Trinokulárna hlava a dva výstupy pre kameru alebo monitor
Mikroskop je vybavený špeciálne konštruovanou trinokulárnou hlavou, ktorej polohu okulárov je možné prispôsobiť a pri montáži otočiť o 180°. Digitálnu kameru možno umiestniť do bočného portu na tele mikroskopu a monitor do trinokulárneho tubusu v hlavici. To umožňuje flexibilné zostavenie pracoviska podľa potreby používateľa.
- trinokulárna hlava s možnosťou otočenia o 180°
- bočný port pre digitálnu kameru
- trinokulárny tubus pre monitor alebo kameru
- delenie lúča na tele: 100:0 / 0:100
- delenie lúča v hlave: 50:50 / 100:0

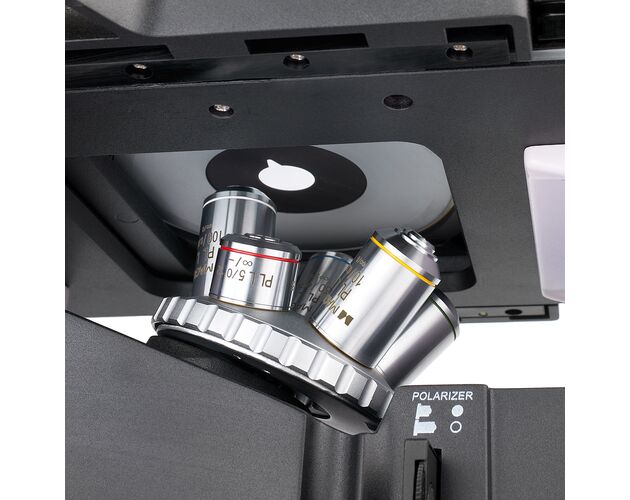

Planachromatické objektívy s dlhou pracovnou vzdialenosťou
- zväčšenie v základnej konfigurácii 50× – 1000×
- revolverový nosič pre 5 objektívov
- rovinné achromatické objektívy s korekciou na nekonečno
- dlhá pracovná vzdialenosť pre technické vzorky
- možnosť výmeny objektívu za doplnkový variant
Dodávané objektívy poskytujú ostrý, kontrastný obraz a sú optimalizované pre metalografické aplikácie. Vďaka dlhej pracovnej vzdialenosti je manipulácia so vzorkou pohodlná aj pri vyšších zväčšeniach.
- PL L5×/0,12 WD 26,1 mm
- PL L10×/0,25 WD 20,2 mm
- PL L20×/0,40 WD 8,80 mm
- PL L50×/0,70 WD 3,68 mm
- PL L100×/0,85 suchý WD 0,40 mm
Halogénové osvetlenie pre jasné pole a polarizačnú mikroskopiu

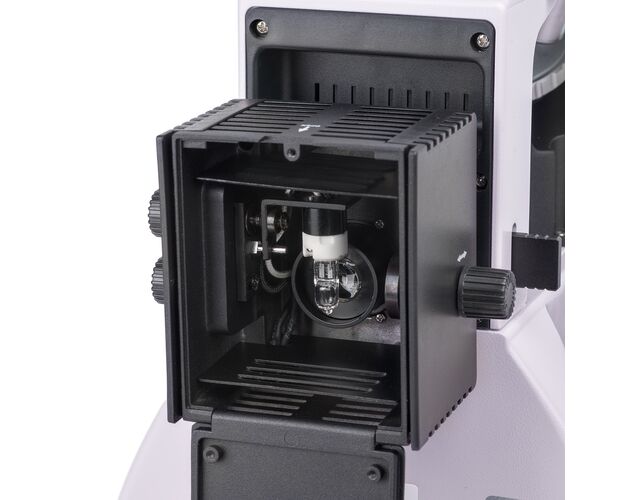

Osvetľovacia sústava pre odrazené svetlo využíva 30 W halogénovú žiarovku s nastaviteľným jasom. Poskytuje dostatok svetla pre všetky dodávané objektívy a umožňuje pozorovanie v jasnom poli aj v polarizovanom svetle. Zdroj svetla je možné centrovať v troch osiach a systém podporuje nastavenie Köhlerovej iluminácie.
- zdroj svetla: 30 W halogén
- pozorovanie v jasnom poli
- pozorovanie v polarizovanom svetle
- nastaviteľný jas osvetlenia
- nastavenie Köhlerovho osvetlenia

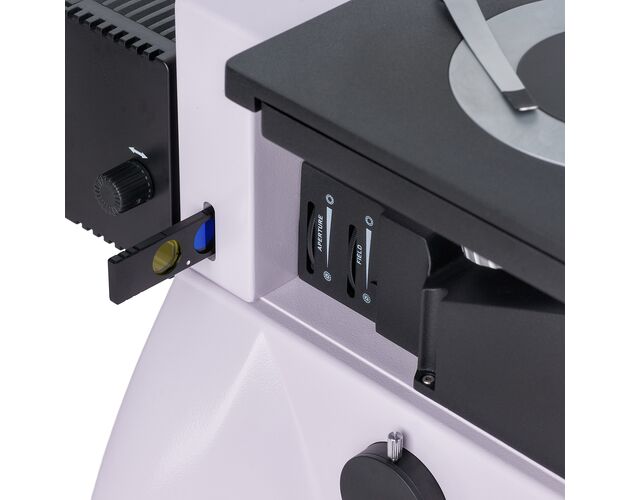

Polarizačné príslušenstvo a farebné filtre

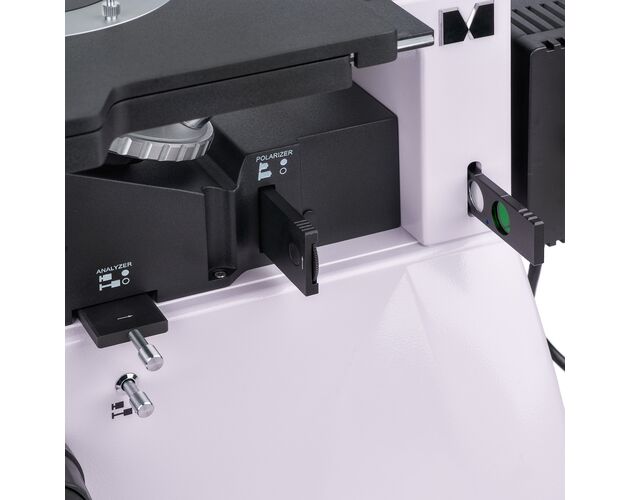

Mikroskop je vybavený odnímateľným analyzátorom a polarizátorom, ktoré rozširujú možnosti pozorovania o polarizačnú mikroskopiu. Na úpravu farebného podania pri mikrofotografii možno použiť farebné filtre.
- odnímateľný analyzátor
- odnímateľný polarizátor
- farebné filtre pre úpravu podania obrazu
- centrovateľný zdroj svetla

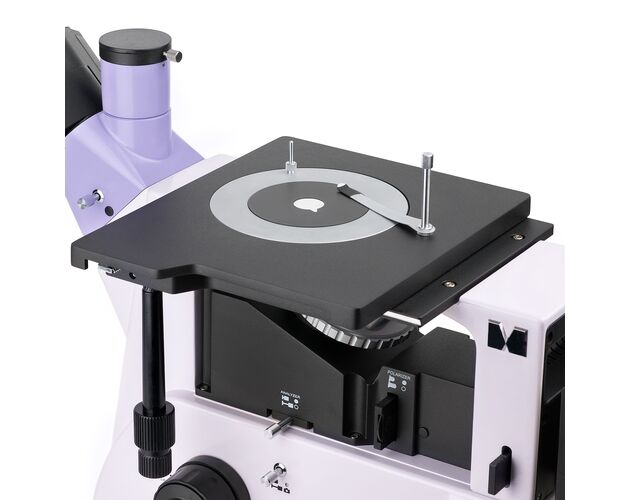

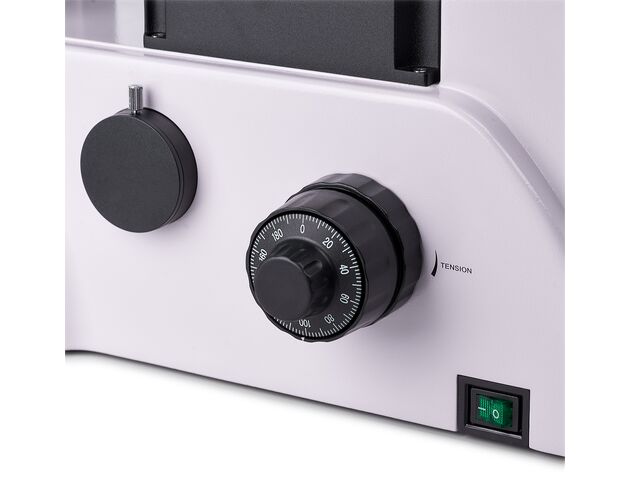

Veľký pracovný stolík a presné zaostrovanie
Pracovný stolík s rozmermi 242 × 200 mm je určený na uchytenie veľkých vzoriek. Kruhové otočné vložky s otvormi s priemerom 10 mm, 20 mm alebo 30 mm umožňujú flexibilné prispôsobenie typu vzorky. Zaostrovanie sa nastavuje pomocou hrubého a jemného pohybu, pričom k dispozícii je aj aretácia a nastavenie tuhosti hrubého zaostrenia.
- rozmery stolíka 242 × 200 mm
- kruhové vložky s otvormi 10 mm, 20 mm, 30 mm
- mechanický pohyb stolíka v dvoch osiach
- hrubé a jemné zaostrovanie
- aretácia a nastavenie tuhosti hrubého zaostrenia
Možnosť rozšírenia o profesionálne príslušenstvo
Mikroskop MAGUS Metal V700 je možné rozšíriť o ďalšie okuláre, objektívy s dlhou pracovnou vzdialenosťou, digitálne kamery a kalibračné sklíčka. Vďaka tomu je možné systém prispôsobiť konkrétnym požiadavkám laboratória alebo výroby.
- voliteľné okuláre: 10×, 12,5×, 15×, 20×, 25×
- voliteľné objektívy: 40×, 60×, 80×
- digitálne kamery MAGUS
- kalibračné sklíčka pre meranie
Obsah balenia
- základňa s napájaním, zaostrovacím mechanizmom, pracovným stolíkom a revolverovým nosičom
- osvetľovacia sústava pre odrazené svetlo s krytom
- trinokulárna hlava
- objektívy PL L 5×, 10×, 20×, 50× a 100×
- okuláre 10×/22 mm s dlhým očným reliéfom (2 ks)
- C-mount adaptér 1×
- šesťhranný kľúč
- sieťový napájací kábel
- protiprachový kryt
- návod na použitie a záručný list
Pre koho je mikroskop určený
MAGUS Metal V700 je ideálny pre metalografické laboratóriá, výrobnú kontrolu kvality, výskumné pracoviská a priemyselné prevádzky. Vďaka invertovanej konštrukcii, možnosti práce s ťažkými vzorkami a podpore jasného aj polarizačného poľa poskytuje spoľahlivé výsledky pri analýze kovových a technických materiálov.
Technické parametre
Metalografický mikroskop s trinokulárnou hlavou, nekonečnou optikou a halogénovým osvetlením pre analýzu materiálov
Kategória
| Skupina produktu | Metalografický mikroskop |
Konštrukcia
| Typ mikroskopu | Svetelný, optický – metalografický |
| Typ tubusu | Trinokulárny |
| Hlava | Siedentopf, otočná o 180° |
| Sklon tubusu | 45° |
Kontrastné metódy
| Svetlé pole | Áno |
| Polarizácia | Áno |
Optika
| Optická korekcia | Infinity (nekonečno korigovaná) |
| Interpupilárna vzdialenosť | 48 – 75 mm |
Okulár
| Typ | 10× / 22 mm |
| Očný reliéf | 10 mm |
| Priemer | 30 mm |
| Voliteľné okuláre | 10× / 22 mm so stupnicou, 12,5× / 14 mm, 15× / 15 mm, 20× / 12 mm, 25× / 9 mm |
Objektívy
| Typ | Rovinné achromatické, nekonečne korigované |
| Konfigurácia | PL L5×/0,12; PL L10×/0,25; PL L20×/0,40; PL L50×/0,70; PL L100×/0,85 (suchý) |
| Parfokálna výška | 45 mm |
| Voliteľné objektívy | PL L40×/0,60; PL L60×/0,70; PL L80×/0,80 |
| Revolver | Pre 5 objektívov |
| Celkové zväčšenie | 50× – 1000× |
| Voliteľné zväčšenie | 50× – 1250× / 1500× / 2000× / 2500× |
Pracovná vzdialenosť
| 5× | 26,1 mm |
| 10× | 20,2 mm |
| 20× | 8,80 mm |
| 40× | 3,98 mm |
| 50× | 3,68 mm |
| 60× | 2,08 mm |
| 80× | 1,25 mm |
| 100× | 0,40 mm |
Osvetlenie
| Typ | Halogénové |
| Zdroj svetla | 12 V / 30 W |
| Umiestnenie zdroja | Spodné (odrazené svetlo) |
| Regulácia jasu | Áno |
| Filtre | Zelený, modrý, žltý, matný |
Zaostrovanie / mechanika
| Zaostrovanie | Koaxiálne – hrubé a jemné |
| Jemné zaostrovanie | 0,002 mm |
| Stolík | 242 × 200 mm, dvojosý mechanický |
| Otočný stolík | Ø 130 mm s otvormi Ø 10 / 20 / 30 mm |
| Zdvih stolíka | 30 / 30 mm |
| Clona | Vstavaná apertúrna a poľná clona |
Polarizačné vybavenie
| Analyzátor | Odnímateľný |
| Polarizátor | Odnímateľný |
Napájanie
| Napájanie | 220 ±22 V / 50 Hz (AC) |
Použitie a určenie
| Použitie | Metalografia |
| Určenie pre používateľa | Profesionáli, skúsení používatelia |
| Náročnosť montáže | Komplikovaná |
Prevádzkové podmienky
| Prevádzková teplota | 5 °C až +35 °C |
Balenie a hmotnosť
| Rozmery balenia | 490 × 340 × 680 mm |
| Prepravná hmotnosť | cca 16,5 kg |
| Súčasť balenia | Protiprachová ochrana |
Informácie o produkte
| EAN | 5905555018447 |
Technické údaje podľa oficiálneho datasheetu výrobcu.
