Popis

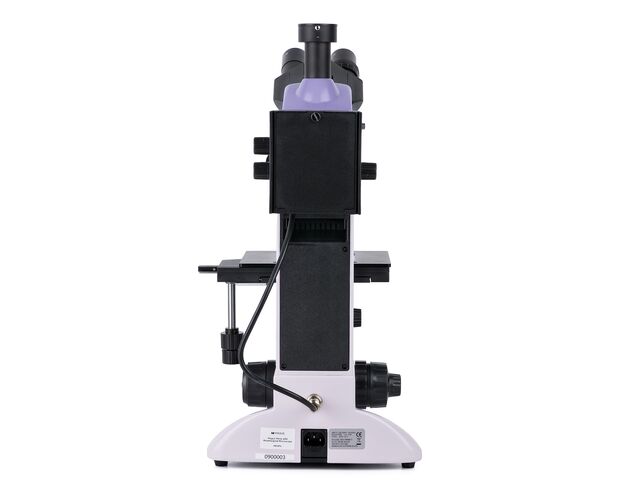

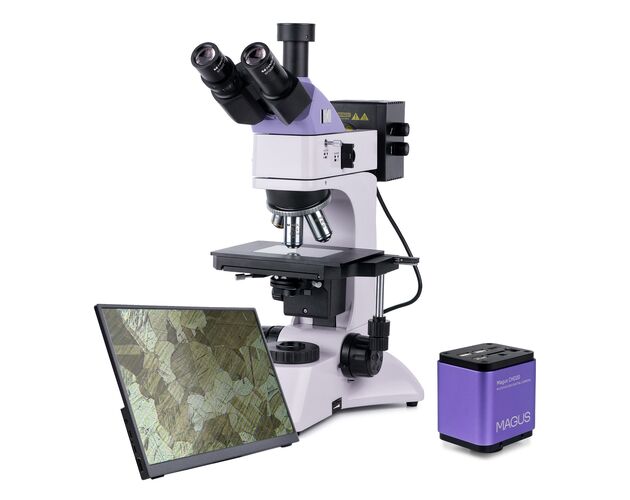

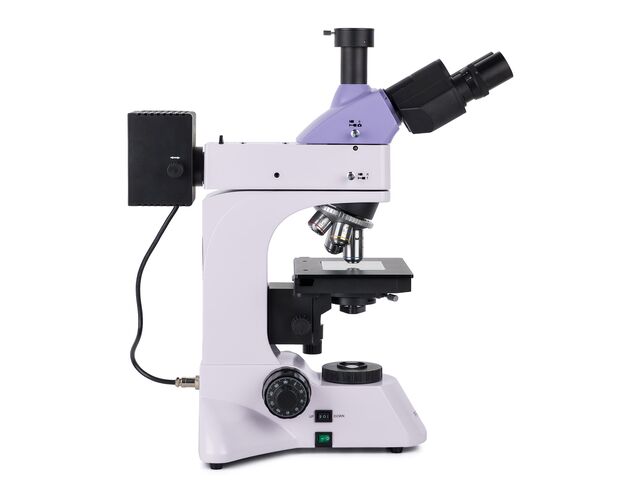

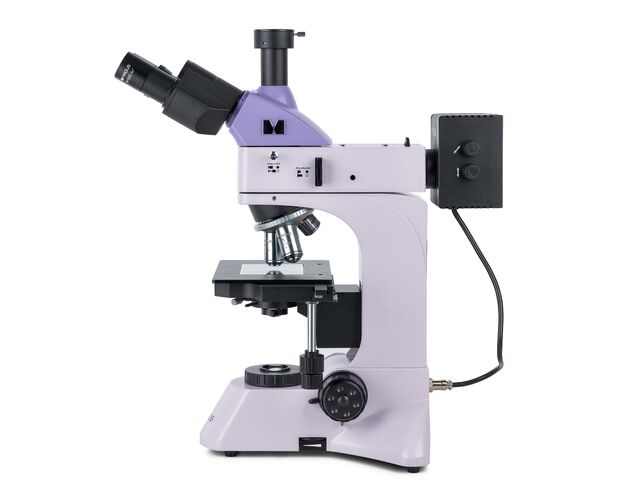

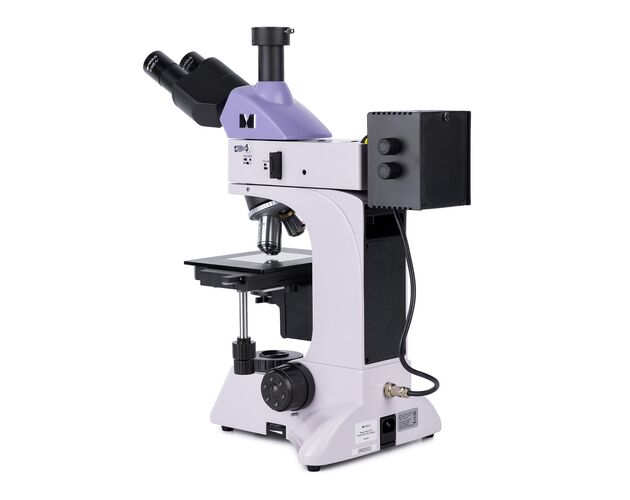

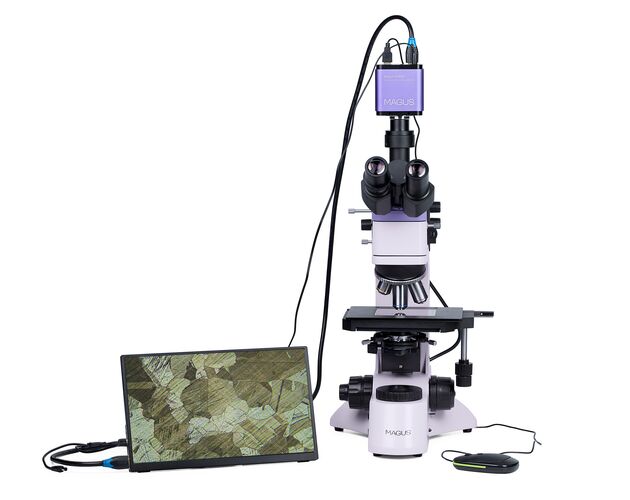

Metalurgický mikroskop MAGUS Metal D600 LCD je určený na štúdium nepriehľadných vzoriek, ako sú kovy, zliatiny, povlaky, polovodiče a ďalšie technické materiály, v odrazenom svetle pomocou mikroskopie v jasnom poli a polarizačnej mikroskopie. Vďaka osvetleniu v prechádzajúcom svetle umožňuje pozorovanie aj priesvitných materiálov a častíc zachytených na filtroch. Mikroskop je vhodný pre výskum a materiálové analýzy v oblasti metalurgie, geológie, inžinierstva, archeológie aj priemyselnej kontroly.

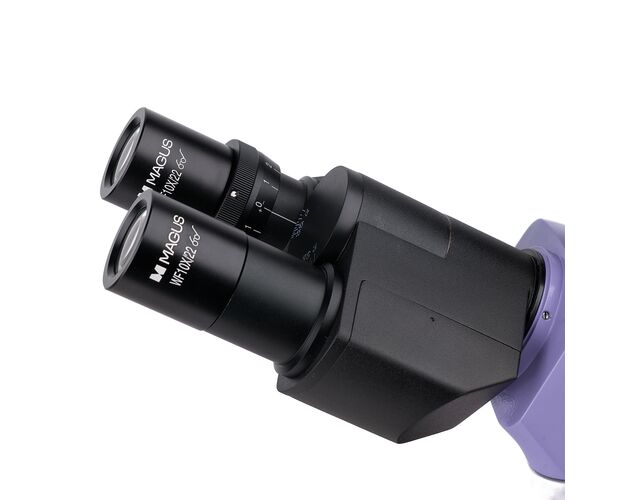

Trinokulárna hlava pre vizuálne pozorovanie aj digitálny výstup
Trinokulárna hlava je vybavená trinokulárnym tubusom na montáž digitálnej kamery. Rozdelenie svetelného lúča je možné nastaviť v dvoch polohách 100:0 alebo 0:100, takže obraz je možné nasmerovať buď do okulárov, alebo do kamery. Hlava je naklonená pod uhlom 30°, čo znižuje únavu pri dlhodobom pozorovaní, a na ľavom okulárovom tubuse sa nachádza dioptrický krúžok na presné doladenie obrazu.
Planachromatická optika s dlhou pracovnou vzdialenosťou
- základný rozsah zväčšenia 50× – 600×
- revolverový nosič pre 5 objektívov
- rovinné achromatické objektívy s korekciou na nekonečno
- objektívy s dlhou pracovnou vzdialenosťou vhodné pre metalografiu
- 1 voľný slot pre doplnenie ďalšieho objektívu

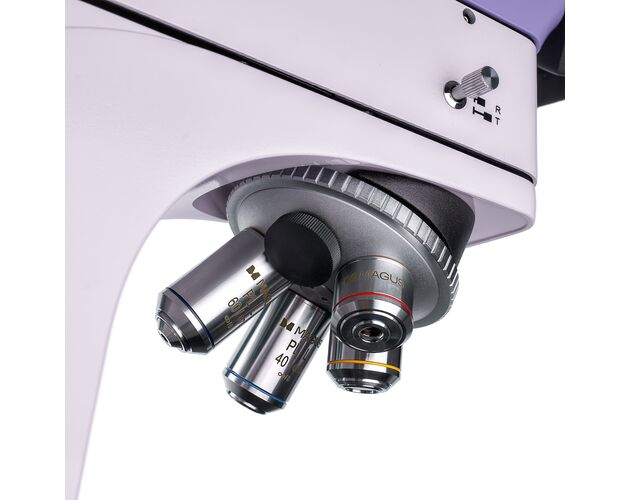

Revolverový nosič je orientovaný dovnútra, takže používateľ má lepší prehľad o aktuálne zvolenom objektíve. Súčasťou balenia sú štyri planachromatické objektívy určené na pozorovanie v jasnom poli, pričom zostáva priestor na rozšírenie zostavy o ďalší objektív podľa požadovaného zväčšenia.
Halogénové osvetlenie pre odrazené aj prechádzajúce svetlo

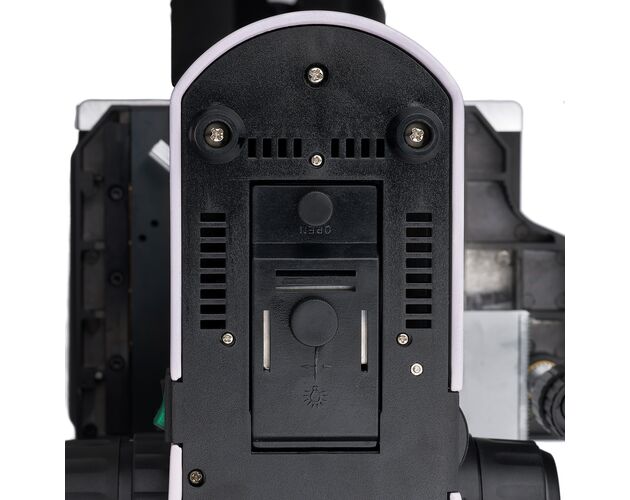

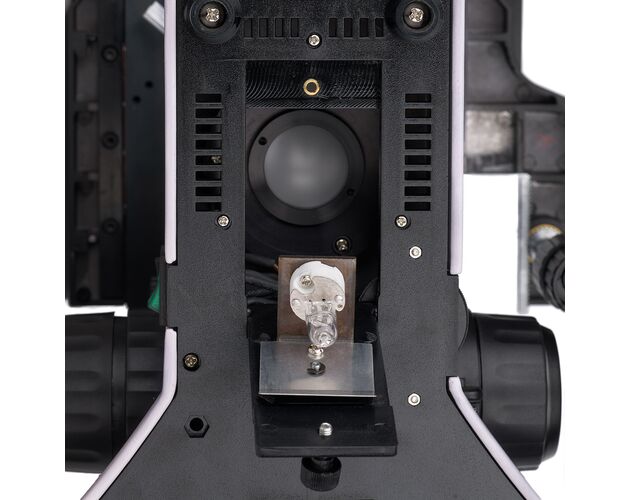

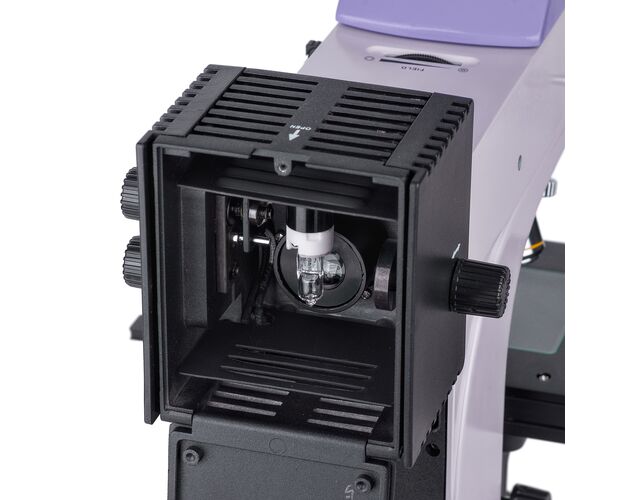

Mikroskop je vybavený osvetľovacími systémami pre pozorovanie v prechádzajúcom aj odrazenom svetle. Oba využívajú 30 W halogénové žiarovky s reguláciou jasu, napájané zo sieťového zdroja. Halogénové osvetlenie poskytuje príjemnú farebnú teplotu a komfort pri dlhodobej práci.
- odrazené svetlo: 30 W halogénová žiarovka
- prechádzajúce svetlo: 30 W halogénová žiarovka
- regulácia intenzity osvetlenia
- komfortné farebné podanie pri pozorovaní

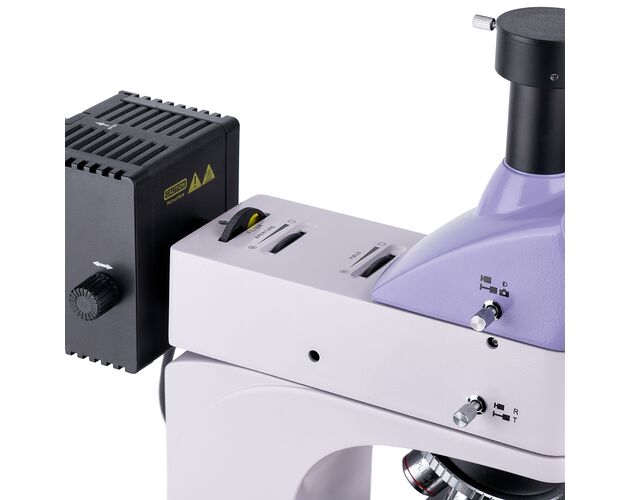

Polarizačná mikroskopia a Köhlerovo osvetlenie

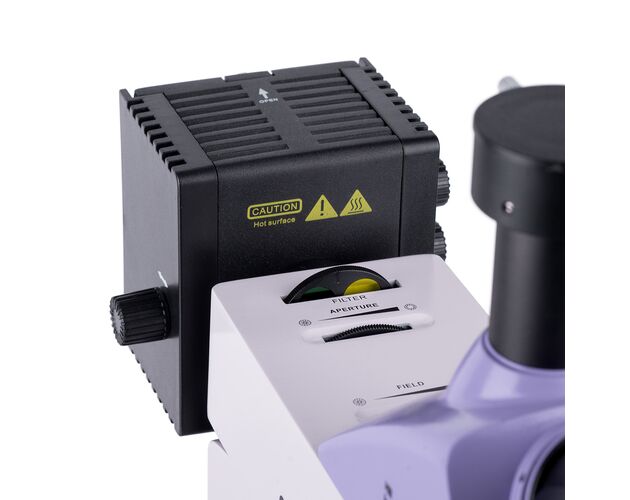

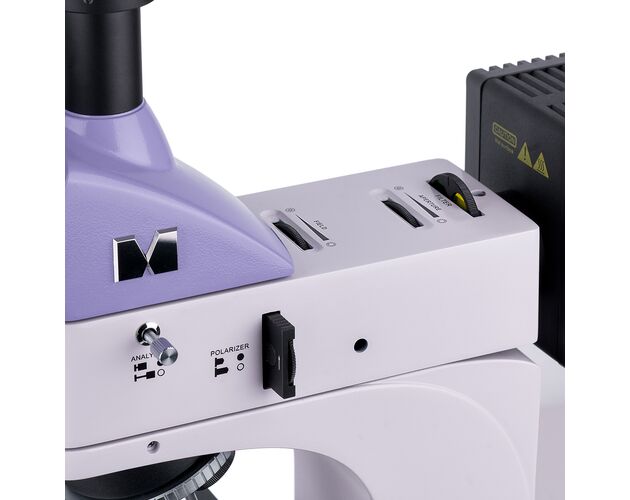

Pre pozorovanie v odrazenom svetle je mikroskop vybavený polarizačným zariadením so vstavaným analyzátorom a odnímateľným polarizátorom. Apertúrna a poľná clona umožňujú nastavenie Köhlerovho osvetlenia, čo zaručuje rovnomerné presvetlenie zorného poľa, vysoký kontrast a minimalizáciu optických artefaktov. Clony aj zdroj odrazeného svetla je možné centrovať.
- mikroskopia v jasnom poli v odrazenom svetle
- polarizačná mikroskopia v odrazenom svetle
- Köhlerovo osvetlenie v odrazenom aj prechádzajúcom svetle
- sada farebných filtrov

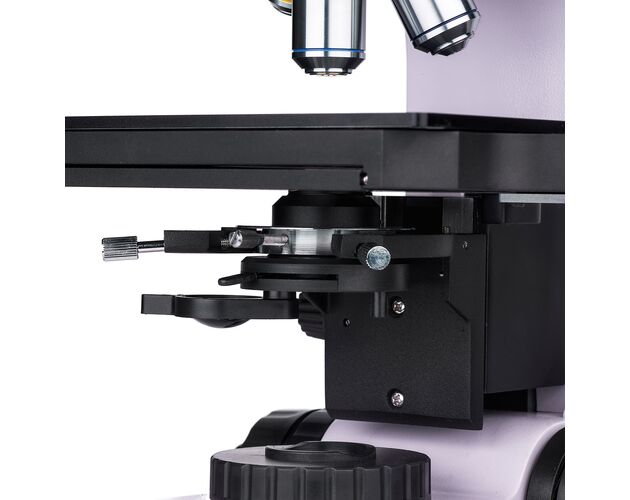

Abbeho kondenzor s výklopnou šošovkou
Systém pre prechádzajúce svetlo využíva klasický Abbeho kondenzor, ktorý je možné nastaviť centrovaním aj výškovo. Kondenzor je doplnený o výklopnú šošovku pre prácu s objektívmi s malým zväčšením. V kombinácii s apertúrnou a poľnou clonou umožňuje presné nastavenie Köhlerovho osvetlenia.

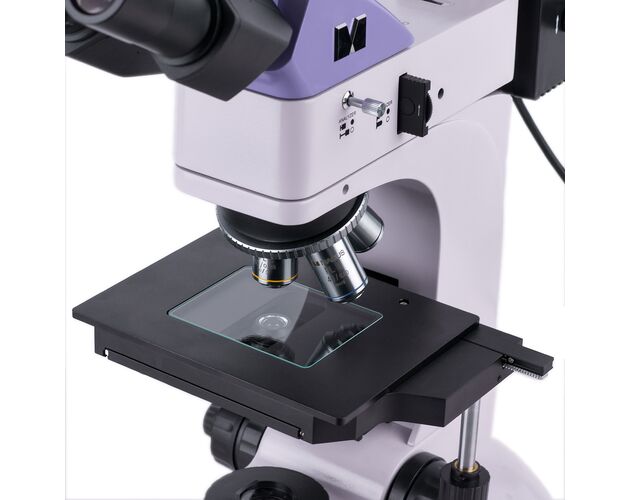

Mechanický pracovný stolík pre presný pohyb vzorky
Maximálna výška vzorky umiestnenej na pracovnom stolíku môže byť až 20 mm. Preparát sa posúva pohybom stolíka v dvoch osiach, čo umožňuje presnú navigáciu po skúmanej ploche. Súčasťou balenia je aj sklenená doska pracovného stolíka, ktorá sa používa pri práci s nepriehľadnými vzorkami.
- maximálna výška vzorky 20 mm
- dvojosý mechanický posun stolíka
- sklenená doska pre prácu s nepriehľadnými vzorkami

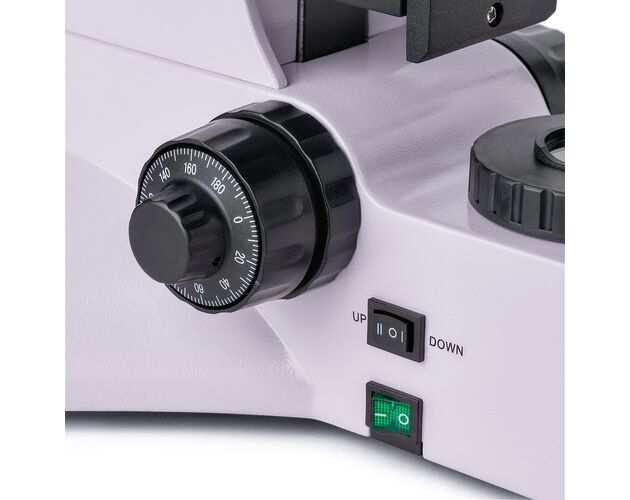

Plynulé hrubé a jemné zaostrovanie
Zaostrovanie sa realizuje pomocou presného mechanizmu hrubého a jemného posuvu. Hrubé zaostrenie má aretačný prvok aj nastavenie tuhosti. Koaxiálne ovládacie prvky sú umiestnené na oboch stranách mikroskopu, takže používateľ môže mať ruky počas práce pohodlne opreté o pracovný stôl.
- koaxiálne hrubé a jemné zaostrovanie
- aretácia hrubého zaostrenia
- nastavenie tuhosti zaostrovacieho mechanizmu
- ergonomické ovládanie z oboch strán

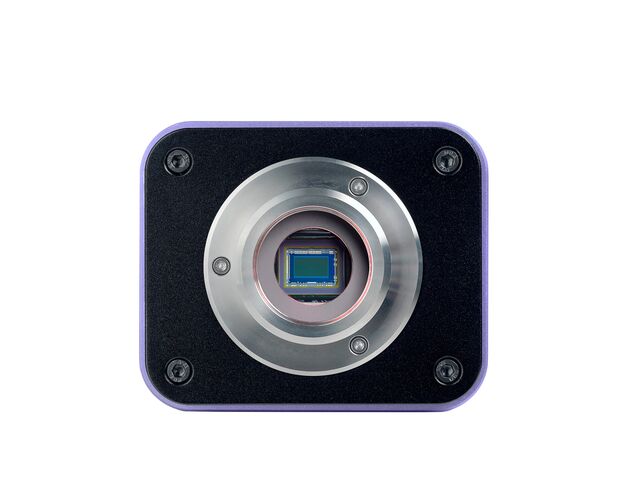

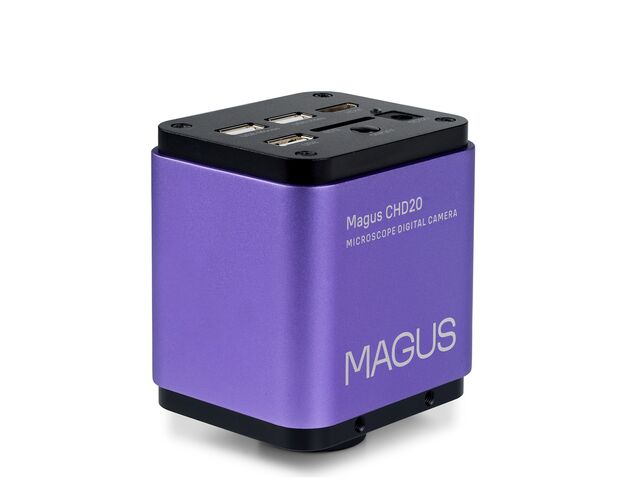

Digitálna kamera MAGUS CHD20 pre Full HD zobrazenie

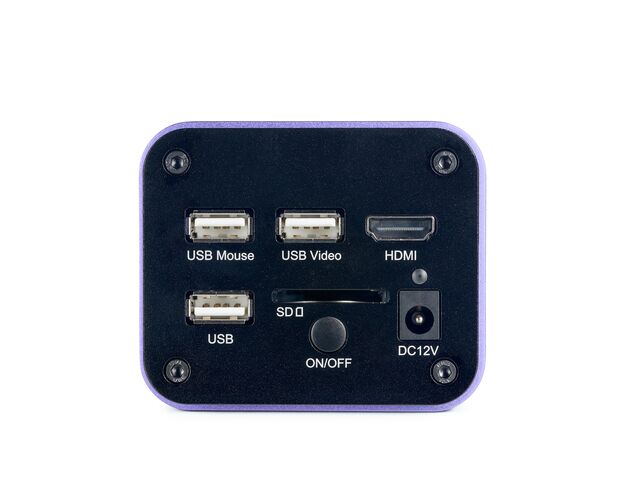

Digitálna kamera MAGUS CHD20 je vybavená 2 Mpx snímačom a vytvára realistický obraz vo Full HD rozlíšení 1920 × 1080 px. Kamera vyniká vysokou citlivosťou na svetlo, čo je výhodné pri práci v žiarivkovom osvetlení. Vďaka farebnej mozaike R, G, B poskytuje čistý obraz s nízkym tmavým prúdom a stabilným farebným podaním.
- rozlíšenie: 1920 × 1080 px
- video výstup cez HDMI bez potreby počítača
- pripojenie k počítaču cez USB 2.0
- snímkovacia frekvencia 60 alebo 50 fps podľa výstupného rozhrania
- farebný CMOS snímač SONY Starvis s podsvietením
Kamera ponúka plynulý obraz bez trhania a oneskorenia, takže je vhodná na živé pozorovanie, dokumentáciu aj prezentáciu pohybujúcich sa objektov. Softvér podporuje fotografovanie, záznam videa, úpravu obrazu, externé zobrazenie a lineárne či uhlové meranie.

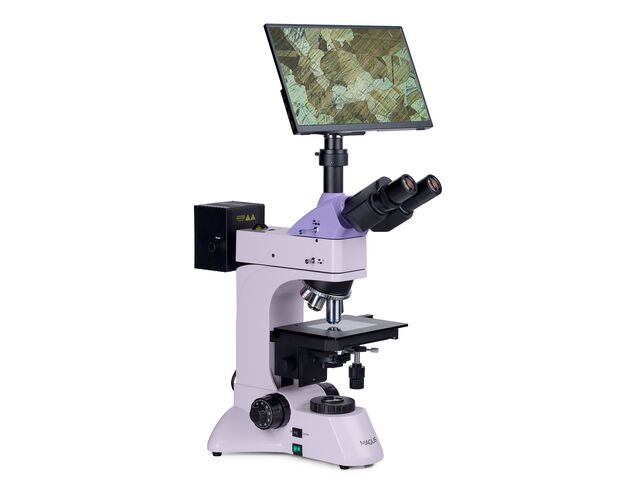

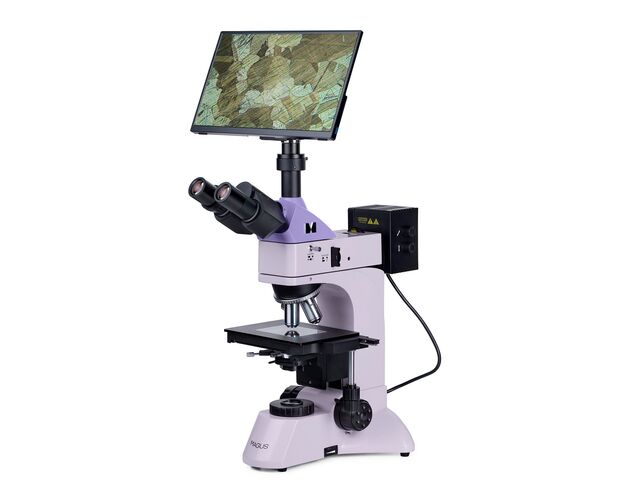

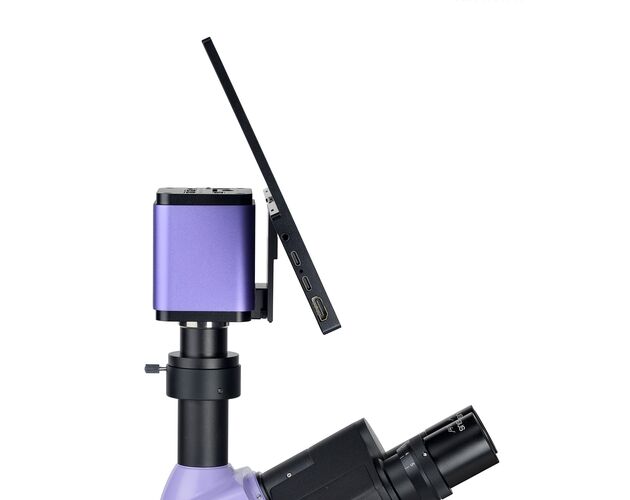

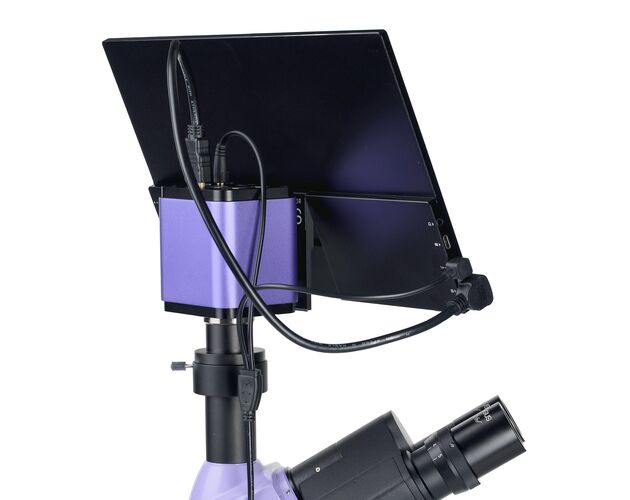

LCD monitor MAGUS MCD20 pre zobrazenie v reálnom čase
LCD monitor MAGUS MCD20 v kombinácii s kamerou MAGUS CHD20 vytvára kompletný zobrazovací systém pre mikroskopy MAGUS. IPS displej s uhlopriečkou 13,3" poskytuje vysoký jas, dobrý kontrast a široké pozorovacie uhly bez skreslenia obrazu. Monitor je možné umiestniť na vodorovnú plochu pomocou sklopného stojana alebo ho pripevniť priamo na kameru či statív.
- uhlopriečka: 13,3"
- IPS LCD panel
- široké pozorovacie uhly
- živý obraz v reálnom čase cez HDMI
Možnosť rozšírenia o ďalšie príslušenstvo
Mikroskop MAGUS Metal D600 LCD je možné doplniť o ďalšie okuláre, objektívy s dlhou pracovnou vzdialenosťou a kalibračné sklíčka. Vďaka tomu sa dá prispôsobiť širokému spektru materiálových analýz a špecializovaných laboratórnych aplikácií.
Obsah balenia
- digitálna kamera MAGUS CHD20
- LCD monitor MAGUS MCD20
- HDMI kábel (1,5 m)
- USB 2.0 kábel (2 m)
- USB myš
- pamäťová karta SD 32 GB
- napájací adaptér 12 V / 1 A (EU)
- inštalačné CD s ovládačmi a softvérom
- návod na použitie a záručný list ku kamere
- základňa s napájacím vstupom, zdrojom prechádzajúceho svetla a kondenzorom, zaostrovacím mechanizmom, pracovným stolíkom a revolverovým nosičom objektívov
- osvetľovacia sústava pre pozorovanie v odrazenom svetle s krytom
- trinokulárna hlava
- rovinný achromatický objektív s korekciou na nekonečno: PL L5×/0,12 WD 26,1 mm
- rovinný achromatický objektív s korekciou na nekonečno: PL L10×/0,25 WD 20,2 mm
- rovinný achromatický objektív s korekciou na nekonečno: PL L40×/0,60 WD 3,98 mm
- rovinný achromatický objektív s korekciou na nekonečno: PL L60×/0,70 WD 2,08 mm
- okulár 10×/22 mm s dlhým očným reliéfom (2 ks)
- sklenená doska pracovného stolíka
- C-mount adaptér 1×
- šesťhranný kľúč
- sieťový napájací kábel
- sieťový kábel osvetľovacej sústavy pre odrazené svetlo
- protiprachový kryt
- návod na použitie a záručný list
Pre koho je mikroskop určený
MAGUS Metal D600 LCD je ideálny pre metalurgické laboratóriá, geologické pracoviská, priemyselné kontrolné oddelenia, výskumné ústavy aj archeologické laboratóriá. Vďaka kombinácii odrazeného a prechádzajúceho svetla, polarizačnej mikroskopie, planachromatickej optiky a Full HD zobrazovacieho systému poskytuje presné výsledky pri analýze mikroštruktúr kovov, zliatin, povlakov a ďalších technických materiálov.
Technické parametre
Metalurgický trinokulárny mikroskop s digitálnym zobrazovaním, polarizáciou a duálnym halogénovým osvetlením pre materiálovú analýzu
Kategória
| Skupina produktu | Metalurgický mikroskop – digitálny set |
Konštrukcia
| Typ hlavy | Trinokulárna Siedentopf |
| Sklon hlavy | 30° |
| Materiál tela | CNC hliníková zliatina |
| Priemer tubusu | 30 mm |
Kontrastné metódy
| Svetlé pole | Áno |
| Polarizácia | Áno |
Optika
| Interpupilárna vzdialenosť | 48 – 75 mm |
| Dioptrická korekcia | ±5 dpt (ľavý tubus) |
Okulár
| Typ | 10× / 22 mm, očný reliéf 10 mm |
| Voliteľné varianty | 10× / 22 mm so stupnicou; 12,5× / 14; 15× / 15; 20× / 12; 25× / 9 |
Objektívy / Zväčšenie
| Typ objektívov | Planachromatické objektívy ∞ |
| Objektívy | PL L5×/0,12; PL L10×/0,25; PL L40×/0,60; PL L60×/0,70 |
| Voliteľné objektívy | PL L20×/0,40; PL L50×/0,70; PL L80×/0,80; PL L100×/0,85 (suchý) |
| Revolver | 5-násobný |
| Celkové zväčšenie | 50× – 600× |
| Voliteľné zväčšenie | 50× – 2500× |
| Parfokálna vzdialenosť | 45 mm |
| Pracovná vzdialenosť | 26,1 mm (5×); 20,2 mm (10×); 3,98 mm (40×); 2,08 mm (60×) |
Osvetlenie
| Typ osvetlenia | Prechádzajúce a dopadajúce (duálne) |
| Svetelný zdroj | Halogén 12 V / 30 W |
| Regulácia jasu | Áno |
| Svetelné filtre | Zelený, modrý, žltý, matný |
Zaostrovanie / mechanika
| Zaostrovanie | Koaxiálne hrubé a jemné |
| Hrubé zaostrovanie | 25 mm, s aretáciou a reguláciou tuhosti |
| Jemné zaostrovanie | 0,002 mm |
| Stolík | Dvojosý mechanický so sklenenou doskou |
| Rozmer stolíka | 210 × 140 mm |
| Zdvih stolíka | 75 / 50 mm |
| Kondenzor | Abbe NA 1,25, centrovateľný a výškovo nastaviteľný, aperturná clona, výklopná šošovka |
Polarizačná výbava
| Analyzátor | Vstavaný |
| Polarizátor | Odnímateľný |
Napájanie
| Napätie | 220 ± 22 V, 50 Hz |
| DC vstup | 5 – 12 V / 1 A (Type-C) |
| Sieťové napájanie | AC 110 – 220 V |
Digitálny systém
| Snímač | CMOS Sony Exmor/Starvis |
| Farebnosť | Farebný |
| Rozlíšenie | 1920 × 1080 px |
| Megapixely | 2 MP |
| Veľkosť snímača | 1/2" (7,2 × 4,05 mm) |
| Veľkosť pixelu | 3,75 × 3,75 µm |
| Rozhrania | HDMI 1.4, USB 2.0 |
| Pamäťová karta | SD do 32 GB |
| Expozičný čas | 0,04 ms – 1000 ms |
| Snímková frekvencia | 50 fps (USB), 60 fps (HDMI) |
| Záznam | Video a snímky |
| Formát obrazu | *.jpg, *.tif |
| Formát videa | *.h264, *.h265, *.mp4 |
| Spektrálny rozsah | 380 – 650 nm (IR filter) |
| Typ uzávierky | ERS (elektronická rolovacia) |
| Softvér | HDMI: vstavaný; USB: MAGUS View |
| Typ montáže | C-mount |
| Napájanie kamery | DC adaptér 12 V / 1 A |
Displej
| Typ matrice | IPS |
| Uhlopriečka | 13,3" |
| Rozlíšenie | 1920 × 1080 (Full HD) |
| Pomer strán | 16:9 |
| Jas | 400 cd/m² |
| Kontrast | 1000:1 |
| Pozorovací uhol | 178° / 178° |
| Podsvietenie | LED |
| Životnosť LED | 50 000 h |
| Spotreba | 12 W (max.) |
Pripojenie a rozšírenie
| Možnosť pripojenia zariadení | USB flash disk, USB myš |
| Systémové požiadavky | Windows 8/10/11 (32/64-bit), Mac OS X, Linux, Intel Core 2 do 2,8 GHz alebo vyšší, min. 4 GB RAM, USB 2.0, RJ45, monitor 19" alebo väčší |
Prevádzkové podmienky
| Teplota prevádzky | 5 °C až 35 °C |
| Teplota skladovania | −15 °C až 55 °C |
| Teplota prevádzky kamery | −10 °C až 50 °C |
| Vlhkosť | 10 – 90 % |
Balenie a hmotnosť
| Rozmery balenia | 350 × 300 × 750 mm |
| Hmotnosť netto | 11 kg |
| Prepravná hmotnosť | 17,25 kg |
| Ochrana | Protiprachový kryt |
Informácie o produkte
| EAN | 5905555018287 |
| Oblasť použitia | Metalografická analýza |
| Typ používateľa | Profesionáli, pokročilí používatelia |
| Náročnosť montáže | Zložitá |
Technické údaje podľa oficiálneho datasheetu výrobcu.
