Popis

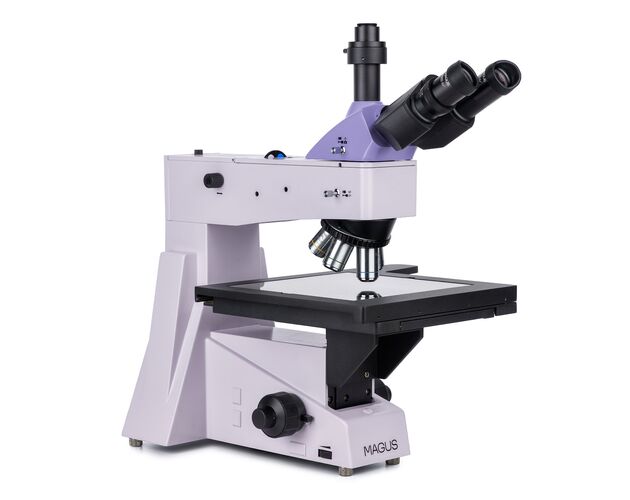

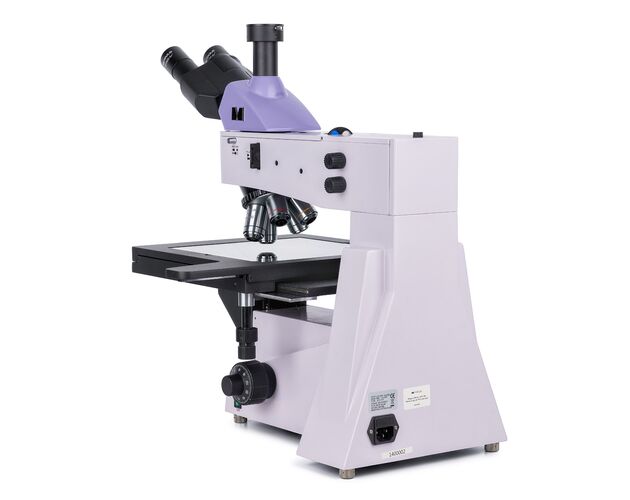

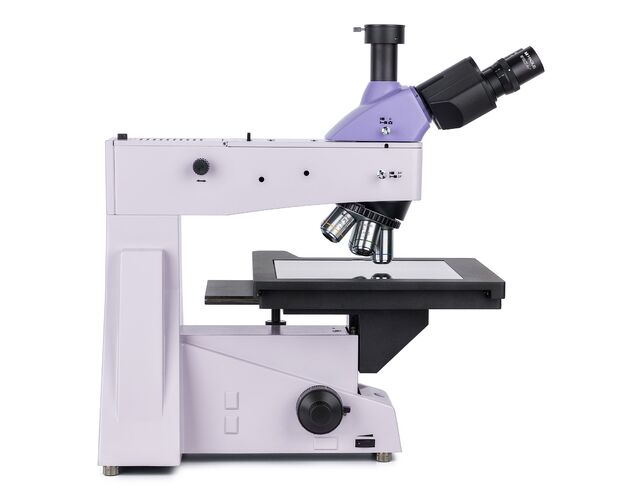

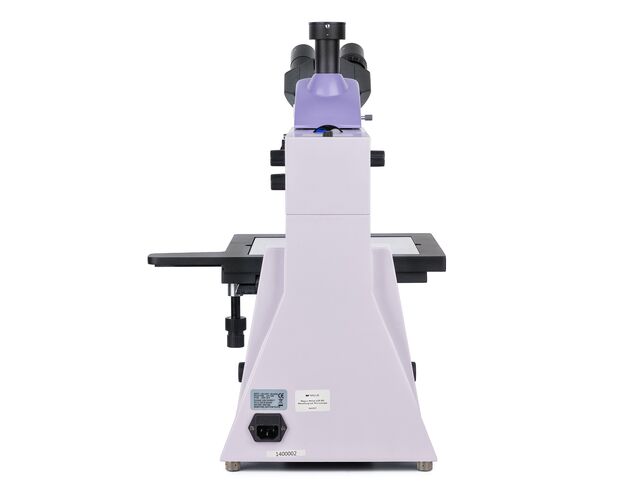

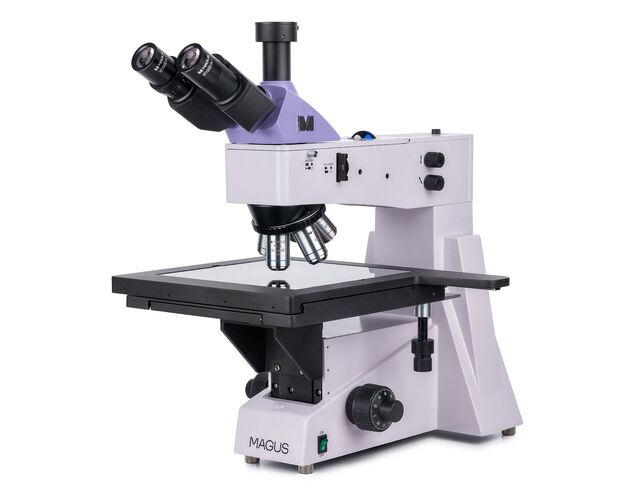

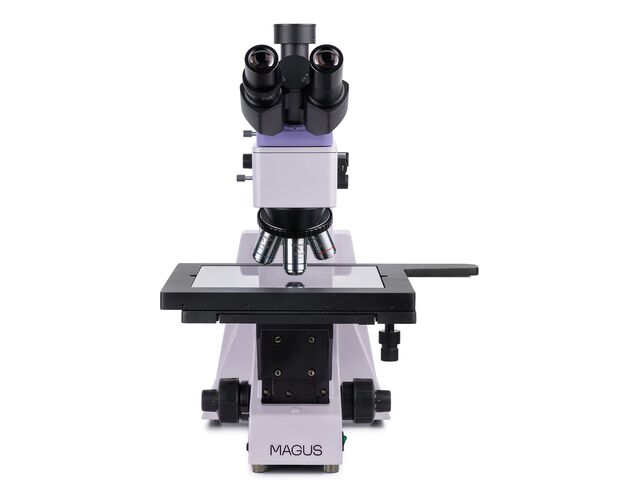

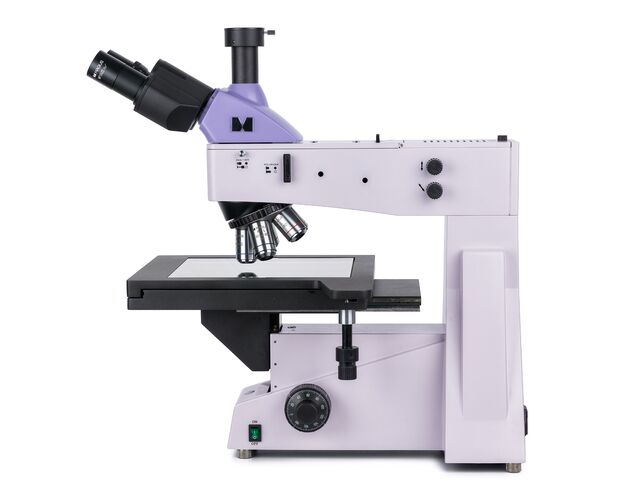

Metalurgický mikroskop MAGUS Metal 650 BD je navrhnutý na detailné pozorovanie povrchov fotomasiek, integrovaných obvodov, plošných spojov a ďalších veľkých technických objektov. Vďaka veľkému pracovnému stolíku a vysoko presnému zaostrovaniu umožňuje pohodlnú prácu aj pri vysokých zväčšeniach. Mikroskop podporuje mikroskopiu v jasnom poli, tmavom poli aj polarizačnú mikroskopiu a je ideálny pre kontrolu kvality, výskum aj technické vzdelávanie.

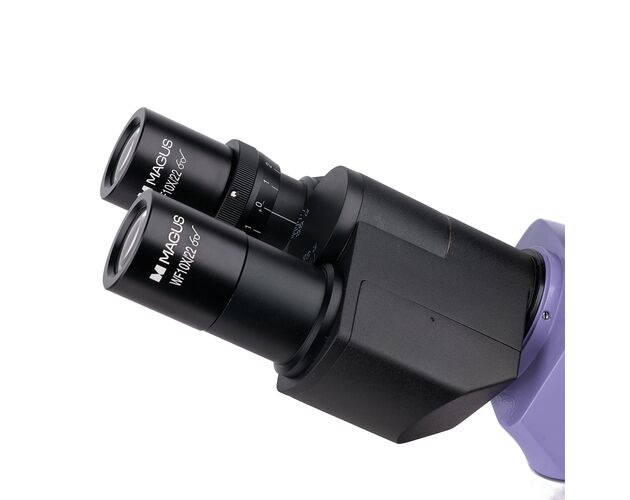

Trinokulárna hlava pre vizualizáciu a dokumentáciu

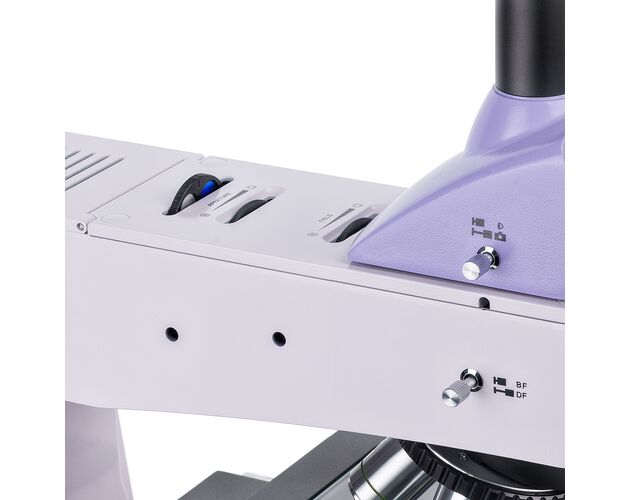

Trinokulárna hlava je vybavená trinokulárnym tubusom na pripojenie digitálnej kamery (nie je súčasťou balenia). Pomocou prepínača možno nasmerovať svetelný lúč buď do okulárov, alebo do kamery. To umožňuje jednoduché zaznamenávanie fotografií a videí a ich zobrazenie na externom monitore. Na ľavom okulári sa nachádza dioptrický krúžok na presné nastavenie obrazu.
Planachromatická optika BD pre jasné aj tmavé pole
- zväčšenie v rozsahu 50× – 800×
- revolverový nosič pre 5 objektívov
- rovinné achromatické objektívy s korekciou na nekonečno
- BD objektívy pre jasné aj tmavé pole
- dlhá pracovná vzdialenosť pre technické vzorky

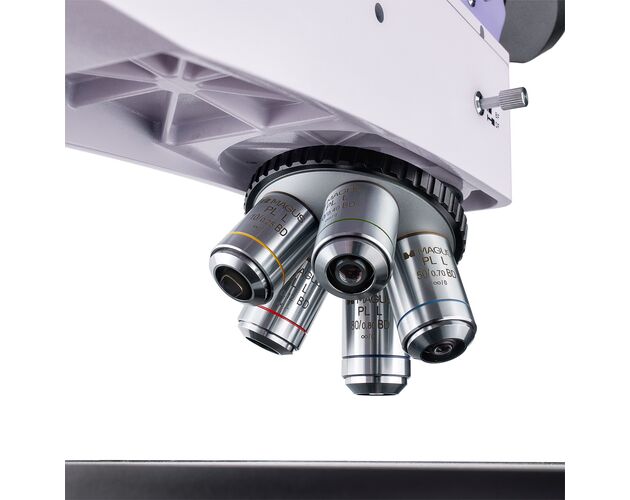

Objektívy označené BD sú optimalizované pre mikroskopiu v jasnom aj tmavom poli a poskytujú vysoký kontrast a detail. Revolverový nosič je orientovaný dovnútra, takže používateľ má dobrý prehľad o aktuálne zvolenom objektíve.
Výkonné halogénové osvetlenie pre náročné aplikácie
Osvetľovací systém pre odrazené svetlo využíva 50 W halogénovú žiarovku, ktorá poskytuje silné, rovnomerné a teplé osvetlenie. Vďaka tomu je obraz jasný a bez rušivých artefaktov pri všetkých mikroskopických technikách.
- odrazené svetlo: 50 W halogén
- regulácia jasu
- Köhlerovo osvetlenie

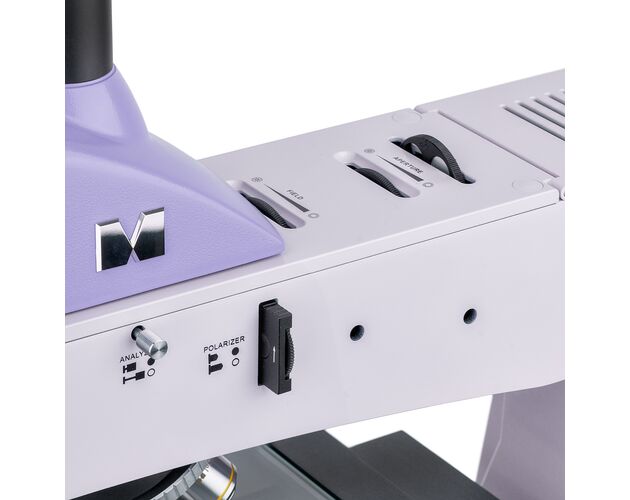

- centrovateľný zdroj svetla, poľná a apertúrna clona
Súčasťou systému je aj zariadenie pre tmavé pole, polarizačné prvky (vstavaný analyzátor a odnímateľný polarizátor) a sada farebných filtrov. Všetky hlavné optické prvky je možné centrovať pre maximálnu presnosť osvetlenia.
Veľký pracovný stolík pre rozmerné vzorky

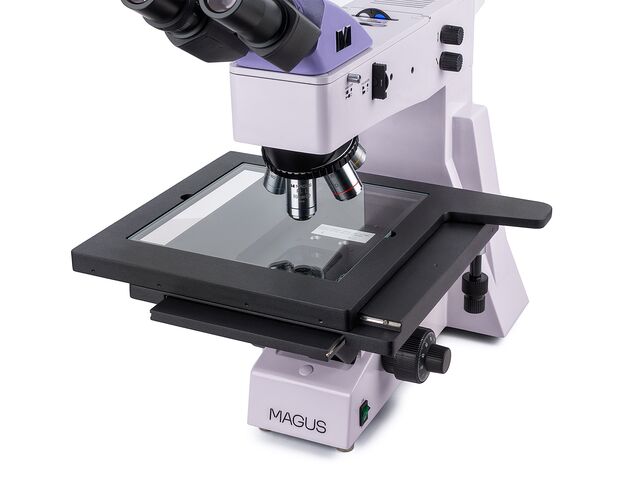

Mikroskop je vybavený veľkým pracovným stolíkom s rozmermi 280 × 270 mm, ktorý umožňuje pohyb v dvoch osiach v rozsahu 204 mm. To umožňuje pohodlné skúmanie veľkých a dlhých objektov bez nutnosti ich presúvania mimo pracovnú plochu.
- rozmer stolíka: 280 × 270 mm
- rozsah pohybu: 204 mm
- dvojosý presný posun
- ideálne pre plošné a veľké vzorky

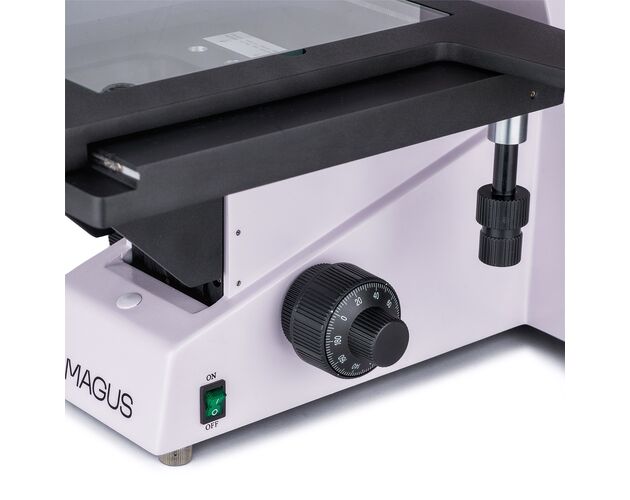

Vysoko presné zaostrovanie
Zaostrovanie sa vykonáva pomocou koaxiálnych ovládačov hrubého a jemného posuvu. Jemné zaostrovanie má presnosť 0,7 µm, čo umožňuje veľmi presnú prácu pri vysokých zväčšeniach.
- jemné zaostrovanie: 0,7 µm
- koaxiálne ovládanie hrubého a jemného posuvu
- aretácia hrubého zaostrenia
- nastavenie tuhosti hrubého posuvu
Ovládacie prvky sú umiestnené nízko pri základni mikroskopu, čo umožňuje pohodlnú ergonomickú polohu – ruky môžete mať opreté o pracovný stôl bez zbytočného namáhania.
Možnosť rozšírenia o profesionálne príslušenstvo
Pre maximálne využitie mikroskopu je k dispozícii široký sortiment príslušenstva: okuláre, objektívy s dlhou pracovnou vzdialenosťou pre jasné aj tmavé pole, digitálne kamery a kalibračné sklíčka.
Obsah balenia
- základňa s napájacím vstupom, osvetlením pre odrazené svetlo, zaostrovacím mechanizmom, pracovným stolíkom a revolverovým nosičom objektívov
- trinokulárna hlava
- rovinný achromatický objektív s korekciou na nekonečno: PL L5×/0,12 BD WD 9,7 mm
- rovinný achromatický objektív s korekciou na nekonečno: PL L10×/0,25 BD WD 9,3 mm
- rovinný achromatický objektív s korekciou na nekonečno: PL L20×/0,40 BD WD 7,2 mm
- rovinný achromatický objektív s korekciou na nekonečno: PL L50×/0,70 BD WD 2,5 mm
- rovinný achromatický objektív s korekciou na nekonečno: PL L80×/0,80 BD WD 0,8 mm
- okulár 10×/22 mm s dlhým očným reliéfom (2 ks)
- C-mount adaptér 1×
- šesťhranný kľúč
- sieťový napájací kábel
- protiprachový kryt
- návod na použitie a záručný list
Pre koho je mikroskop určený
MAGUS Metal 650 BD je ideálny pre laboratóriá kontroly kvality, výskumné centrá a technické univerzity. Vďaka kombinácii mikroskopických techník, výkonného osvetlenia, presného zaostrovania a veľkého pracovného priestoru je vhodný na detailnú analýzu povrchov kovov, polovodičov a ďalších technických materiálov.
Technické parametre
Metalurgický trinokulárny mikroskop s tmavým poľom, polarizáciou a rozšíreným rozsahom zväčšenia pre pokročilú materiálovú analýzu
Kategória
| Skupina produktu | Metalurgický mikroskop – set |
Konštrukcia
| Typ hlavy | Trinokulárna Siedentopf |
| Sklon hlavy | 30° |
| Priemer tubusu | 30 mm |
Kontrastné metódy
| Svetlé pole | Áno |
| Tmavé pole | Áno |
| Polarizácia | Áno |
Optika
| Interpupilárna vzdialenosť | 48 – 75 mm |
| Dioptrická korekcia | ±5 dpt (ľavý tubus) |
Okulár
| Typ | 10× / 22 mm, očný reliéf 10 mm |
| Voliteľné varianty | 10× / 22 mm so stupnicou; 12,5× / 14; 15× / 15; 20× / 12; 25× / 9 |
Objektívy / Zväčšenie
| Typ objektívov | Planachromatické objektívy ∞ (BD) |
| Objektívy | PL L5×/0,12 BD; PL L10×/0,25 BD; PL L20×/0,40 BD; PL L50×/0,70 BD; PL L80×/0,80 BD |
| Voliteľné objektívy | PL L40×/0,60 BD; PL L60×/0,70 BD; PL L100×/0,85 BD (suchý) |
| Revolver | 5-násobný |
| Celkové zväčšenie | 50× – 800× |
| Voliteľné zväčšenie | 50× – 2500× |
| Parfokálna vzdialenosť | 45 mm |
| Pracovná vzdialenosť | 9,7 mm (5×); 9,3 mm (10×); 7,2 mm (20×); 2,5 mm (50×); 3,0 mm (40×); 1,9 mm (60×); 0,80 mm (80×); 0,40 mm (100×) |
Osvetlenie
| Typ osvetlenia | Dopadajúce (horné) |
| Svetelný zdroj | Halogén 12 V / 50 W |
| Regulácia jasu | Áno |
| Svetelné filtre | Zelený, modrý, žltý, matný |
| Umiestnenie zdroja svetla | Horné |
Zaostrovanie / mechanika
| Zaostrovanie | Koaxiálne hrubé a jemné |
| Hrubé zaostrovanie | 30 mm, 13,1 mm/otáčka, s aretáciou a reguláciou tuhosti |
| Jemné zaostrovanie | 0,0007 mm |
| Stolík | Dvojosý mechanický |
| Rozmer stolíka | 280 × 270 mm |
| Zdvih stolíka | 204 / 204 mm |
| Clona | Vstavaná aperturná a poľová clona |
Polarizačná a kontrastná výbava
| Analyzátor | Vstavaný |
| Polarizátor | Odnímateľný |
| Tmavé pole | Áno |
Napájanie
| Napätie | 220 ± 22 V |
| Frekvencia | 50 Hz |
| Sieťové napájanie | AC |
Prevádzkové podmienky
| Teplota prevádzky | 5 °C až 35 °C |
Balenie a hmotnosť
| Rozmery balenia | 580 × 490 × 600 mm |
| Prepravná hmotnosť | 21 kg |
| Ochrana | Protiprachový kryt |
Informácie o produkte
| EAN | 5905555018416 |
| Oblasť použitia | Metalografická analýza |
| Typ používateľa | Profesionáli, pokročilí používatelia |
| Náročnosť montáže | Zložitá |
Technické údaje podľa oficiálneho datasheetu výrobcu.
