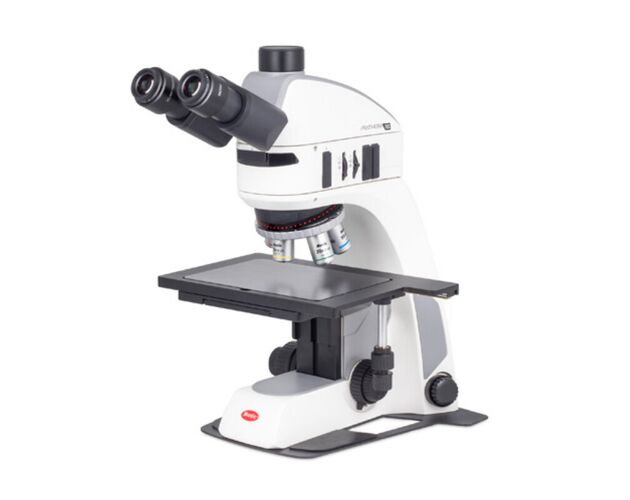

Motic Mikroskop Panthera TEC MAT BF-T, trinokulárny, infinity, plan, 50×–500×, 10×/22 mm, dopadajúce/prechádzajúce svetlo, LED 3W

Motic Panthera TEC MAT BF je profesionálny trinokulárny priemyselný mikroskop pre materiálové vedy, polovodiče, LCD panely, wafery a technickú kontrolu povrchov. Patrí do série Panthera TEC MAT, ktorá rozširuje rodinu Panthera o výkonné mikroskopy s odrazeným svetlom pre priemyselné aplikácie. Vďaka jasnému poľu v odrazenom svetle, integrovanému LED prechádzajúcemu osvetleniu, veľkému pracovnému stolíku, objektívom CCIS® Plan Achromat a Plan S-Apochromat 50× poskytuje vysoký kontrast, presné zobrazenie a komfortnú prácu pri analýze kovov, kompozitov, elektroniky a technických materiálov.

Kľúčové vlastnosti

• trinokulárny priemyselný mikroskop pre materiálové vedy
• vhodný pre polovodiče, wafery, LCD panely, kovy a kompozity
• Siedentopf trinokulárny tubus so sklonom 25° a otočením 360°
• pevné delenie svetla 50:50 pre pozorovanie a kamerový výstup
• širokouhlé okuláre UC-WF10X/22 mm vhodné aj pre používateľov s okuliarmi
• kompaktný 3 W LED iluminátor pre odrazené jasné pole
• poľná a apertúrna clona pre presné nastavenie osvetlenia
• slot pre polarizátor a analyzátor
• 5-miestny reverzný objektívový revolver s Motic LightTracer systémom
• objektívy CCIS® Plan Achromat LD PL 5×, 10×, 20× a Plan S-Apochromat PL S-APO 50×
• veľký 6" × 4" stolík s plochou 300 × 180 mm
• LED prechádzajúci kondenzor s automatickým nastavením apertúry a tmavým poľom

Priemyselný mikroskop pre materiálové aplikácie

Panthera TEC MAT BF je určený pre pracoviská, ktoré potrebujú presne analyzovať nepriehľadné, reflexné a technické vzorky. Je ideálny na kontrolu povrchov, metalografických vzoriek, polovodičových komponentov, plošných spojov, LCD štruktúr, waferov a kompozitných materiálov.

• analýza kovov, polovodičov a technických materiálov
• kontrola povrchových chýb, vrstiev a štruktúr
• vhodný pre výskum, výrobu aj kontrolu kvality

Trinokulárna hlava pre digitálnu dokumentáciu

Trinokulárny tubus typu Siedentopf so sklonom 25° poskytuje ergonomickú pracovnú polohu a zároveň umožňuje pripojenie mikroskopickej kamery. Pevné delenie svetla 50:50 je praktické pre súčasné vizuálne pozorovanie a digitálne snímanie obrazu.

• trinokulárny výstup pre kameru
• pevné delenie svetla 50:50
• vhodné pre dokumentáciu, meranie a kontrolné protokoly

UC-WF10X/22 mm okuláre pre komfortné pozorovanie

Širokouhlé okuláre UC-WF10X/22 mm poskytujú veľké zorné pole a pohodlný výstupný pupilárny odstup, vďaka čomu sú vhodné aj pre používateľov s okuliarmi. Dioptrické nastavenie na oboch okulároch umožňuje presné prispôsobenie obrazu individuálnym potrebám používateľa.

• zorné pole 22 mm pre rýchlu orientáciu vo vzorke
• vhodné aj pre používateľov s okuliarmi
• dioptrická korekcia na oboch okulároch

Odrazené jasné pole s 3 W LED iluminátorom

Kompaktný iluminátor pre odrazené jasné pole využíva 3 W LED zdroj a je vybavený poľnou aj apertúrnou clonou. Umožňuje presne nastaviť svetelný kužeľ, kontrolovať kontrast a dosiahnuť rovnomerné nasvietenie povrchov pri materiálovej analýze.

• 3 W LED osvetlenie pre odrazené svetlo
• poľná clona pre kontrolu osvetlenej oblasti
• apertúrna clona pre optimalizáciu kontrastu a rozlíšenia

Pripravený na polarizačné pozorovanie

Iluminátor obsahuje posuvný slot pre polarizátor a analyzátor. Táto možnosť rozširuje použitie mikroskopu pri kontrole materiálov, pri ktorých je potrebné zvýrazniť napätie, orientáciu štruktúr, povrchové vrstvy alebo opticky aktívne vlastnosti vzorky.

• slot pre polarizátor a analyzátor
• možnosť zvýraznenia štruktúr a napätí v materiáli
• vhodné pre kompozity, polyméry a technické povrchy

Kvalitné objektívy pre technickú analýzu

Mikroskop je vybavený objektívmi CCIS® Plan Achromat LD PL 5×, 10× a 20× a vysokovýkonným Plan S-Apochromat objektívom PL S-APO 50×. Táto kombinácia poskytuje ostré, rovné a kontrastné zobrazenie od prehľadovej kontroly až po detailné sledovanie jemných štruktúr.

• LD PL 5× pre široký prehľad vzorky
• LD PL 10× a 20× pre rutinnú materiálovú kontrolu
• PL S-APO 50× pre vysoké rozlíšenie a detailnú analýzu

5-miestny reverzný revolver s Motic LightTracer

Reverzný 5-miestny objektívový revolver poskytuje priestor pre viac objektívov a zároveň zlepšuje prístup k pracovnej oblasti. Integrovaný systém Motic LightTracer podporuje inteligentnú správu osvetlenia, pamäť jasu a efektívnejší pracovný postup pri zmene zväčšenia.

• 5 pozícií pre objektívy
• reverzné prevedenie pre komfortnú manipuláciu so vzorkou
• inteligentná správa osvetlenia Motic LightTracer

Veľký pracovný stolík pre priemyselné vzorky

6" × 4" stolík s pracovnou plochou 300 × 180 mm a posuvom 150 × 10 mm poskytuje dostatok priestoru pre väčšie technické vzorky, súčiastky, rezy, dosky a materiálové segmenty. Je vhodný pre kontrolu väčších objektov, ktoré sa pri bežných biologických mikroskopoch ťažko umiestňujú.

• veľká plocha 300 × 180 mm
• posuv 150 × 10 mm
• vhodné pre wafery, dosky, výbrusy a technické diely

Presné koaxiálne zaostrovanie

Koaxiálny hrubý a jemný posuv umožňuje presné nastavenie ostrosti pri rôznych zväčšeniach. Hrubý posuv je nastaviteľný, takže používateľ môže prispôsobiť tuhosť chodu podľa vlastných preferencií a hmotnosti vzorky alebo pracovnej konfigurácie.

• koaxiálny hrubý a jemný posuv
• nastaviteľný hrubý posuv
• presné doostrenie pri vysokom zväčšení

Prechádzajúce LED osvetlenie s tmavým poľom

Okrem odrazeného svetla je mikroskop vybavený LED kondenzorom pre prechádzajúce svetlo s kolektorom a automatickým nastavením apertúry. Podpora tmavého poľa v prechádzajúcom svetle rozširuje možnosti pozorovania pri transparentných alebo polopriehľadných materiáloch.

• integrované LED prechádzajúce osvetlenie
• automatické nastavenie apertúry
• tmavé pole v prechádzajúcom svetle

Motic LightTracer pre efektívny workflow

Systém Motic LightTracer uchováva nastavenia osvetlenia, podporuje automatické zapnutie a vypnutie a poskytuje LED indikáciu jasu aj prevádzkového stavu. Vďaka tomu je práca rýchlejšia, konzistentnejšia a pohodlnejšia pri opakovaných kontrolách.

• pamäť nastavenia osvetlenia
• automatické zapnutie a vypnutie
• LED indikácia jasu a stavu osvetlenia

Pripravený na kamerové systémy

Integrovaný USB port pre napájanie kamery zjednodušuje pripojenie digitálnej dokumentácie. Mikroskop je preto vhodný pre kontrolné pracoviská, ktoré potrebujú snímať obraz, archivovať výsledky, vytvárať reporty alebo vykonávať merania pomocou kamery.

• USB port pre napájanie kamery
• vhodné pre digitálnu dokumentáciu
• praktické pre priemyselné merania a kontrolné protokoly

Napájanie a profesionálna výbava

Mikroskop je dodávaný s napájacím zdrojom 100–240 V, VDE zástrčkou a CE prevedením. Súčasťou výbavy je napájací kábel, imbusový kľúč, prachová ochrana a fixačné skrutky pre bočnú stabilizáciu, čo uľahčuje bezpečné nasadenie v profesionálnom prostredí.

• napájací zdroj 100–240 V
• VDE zástrčka a CE prevedenie
• fixačné skrutky pre vyššiu stabilitu zostavy

Voliteľný krížový stolík

Na vyžiadanie je dostupný krížový stolík 3" × 2" s pracovnou plochou 180 × 140 mm a posuvom 75 × 50 mm. Toto príslušenstvo je vhodné pre aplikácie, ktoré vyžadujú presnejší pohyb vzorky v dvoch osiach.

• voliteľný krížový stolík 3" × 2"
• plocha 180 × 140 mm
• posuv 75 × 50 mm pre presnejšie polohovanie

Obsah balenia

• Motic Panthera TEC MAT BF trinokulárny priemyselný mikroskop
• trinokulárny Siedentopf tubus so sklonom 25° a delením svetla 50:50
• okuláre UC-WF10X/22 mm s dioptrickým nastavením a očnicami
• kompaktný 3 W LED iluminátor pre odrazené jasné pole
• 5-miestny reverzný objektívový revolver s Motic LightTracer
• objektívy LD PL 5×, 10×, 20× a PL S-APO 50×
• 6" × 4" pracovný stolík s plochou 300 × 180 mm
• LED kondenzor pre prechádzajúce svetlo s automatickou apertúrou
• napájací zdroj 100–240 V s VDE zástrčkou
• napájací kábel
• imbusový kľúč
• prachová ochranná krytka
• fixačné skrutky pre bočnú stabilizáciu

Pre koho je určený

Motic Panthera TEC MAT BF je určený pre priemyselné laboratóriá, materiálových inžinierov, výrobu polovodičov, kontrolu waferov, metalografiu, výskum kompozitov, servis elektroniky a kontrolu kvality. Je ideálny pre používateľov, ktorí potrebujú profesionálny mikroskop s odrazeným jasným poľom, možnosťou prechádzajúceho svetla, veľkým pracovným stolíkom, kvalitnou plan optikou a pripravenosťou na digitálnu dokumentáciu.
