Popis

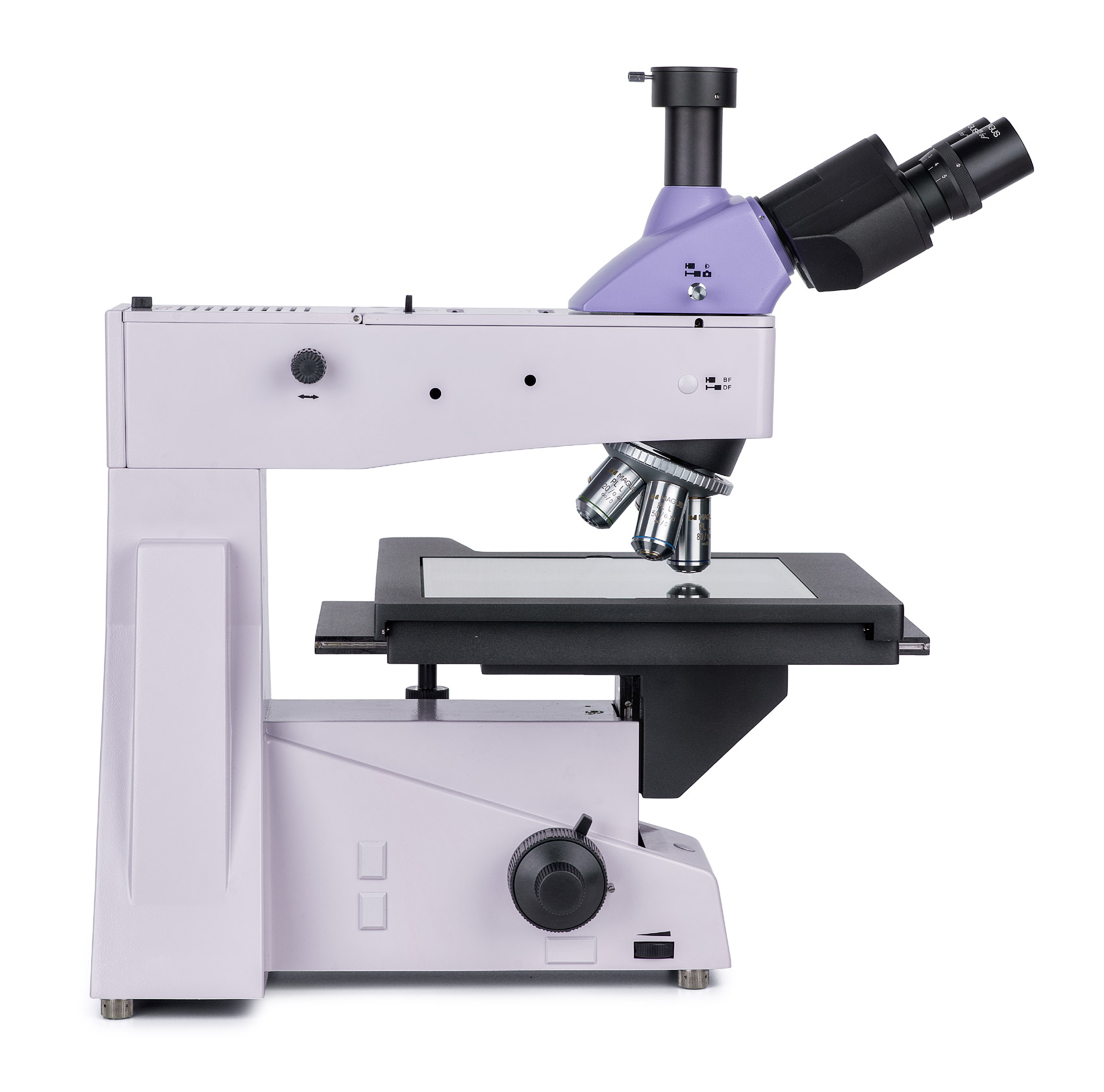

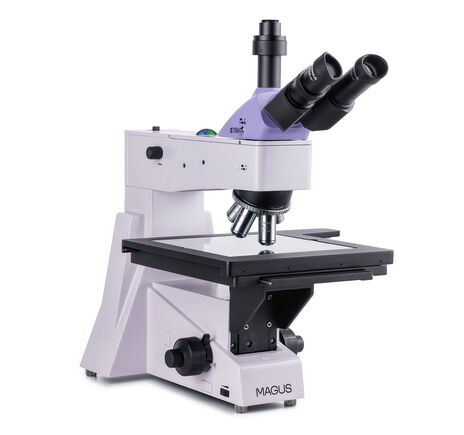

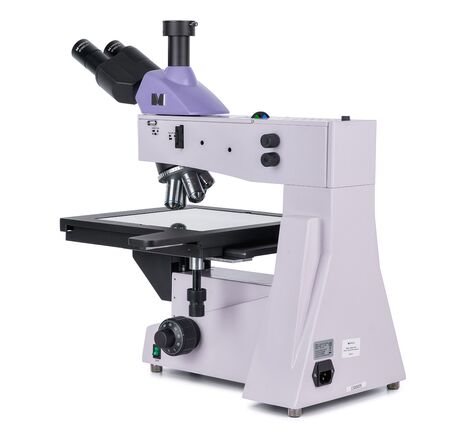

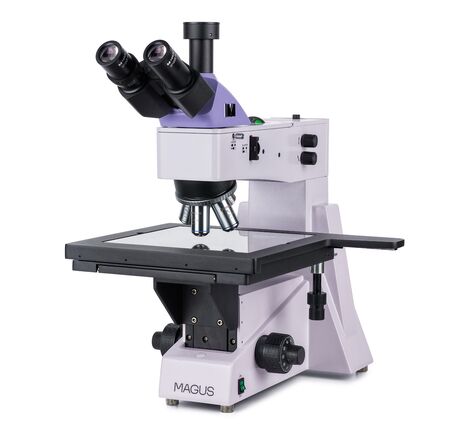

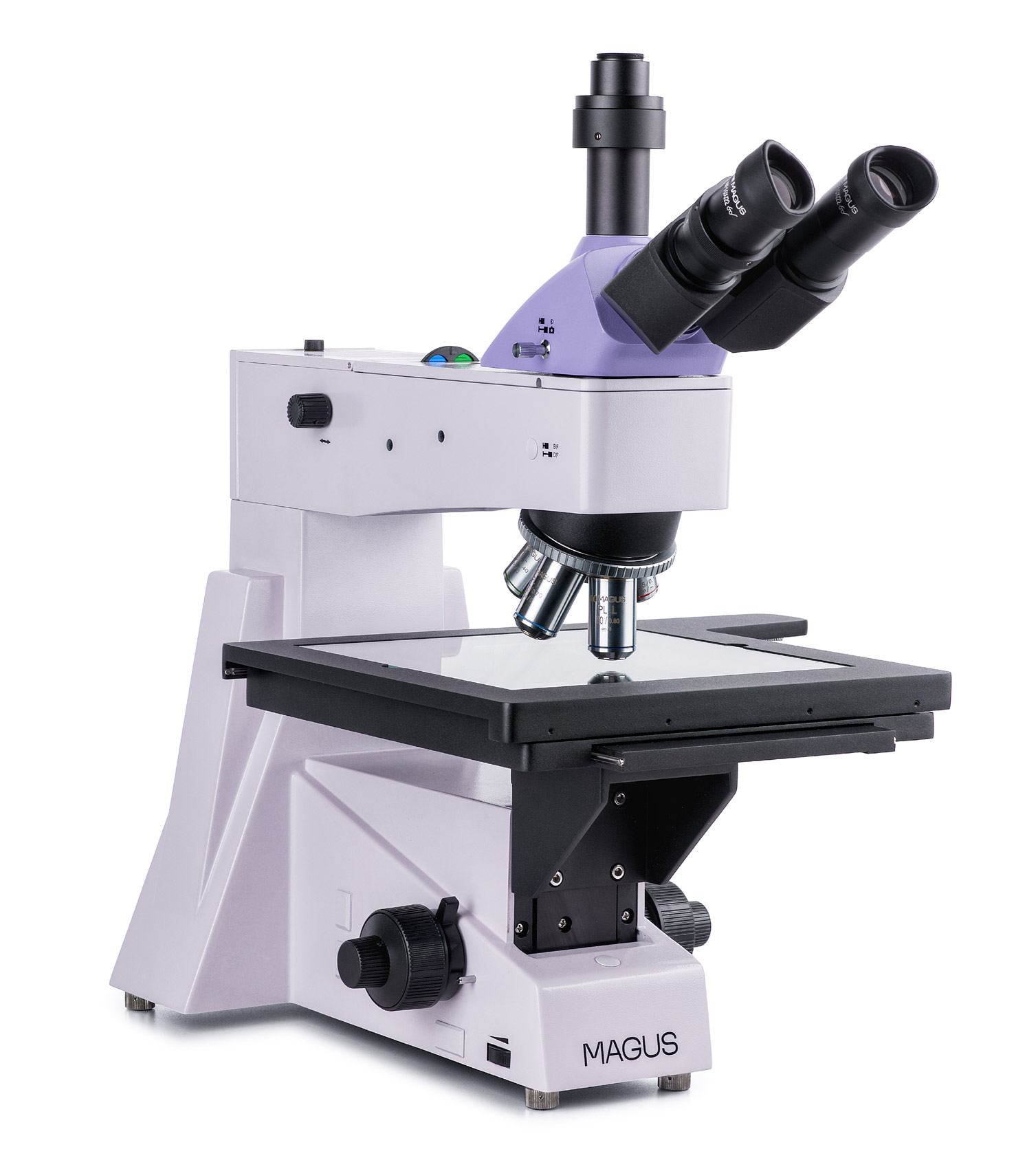

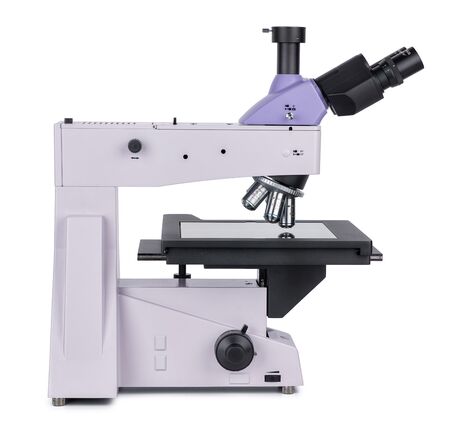

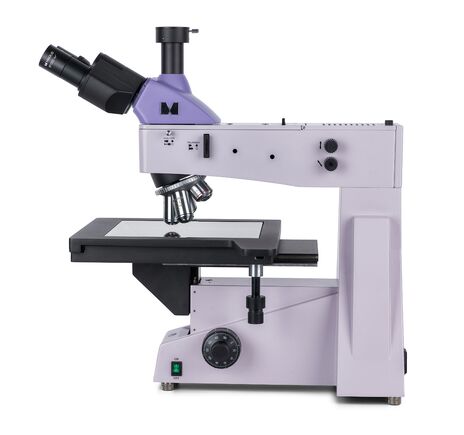

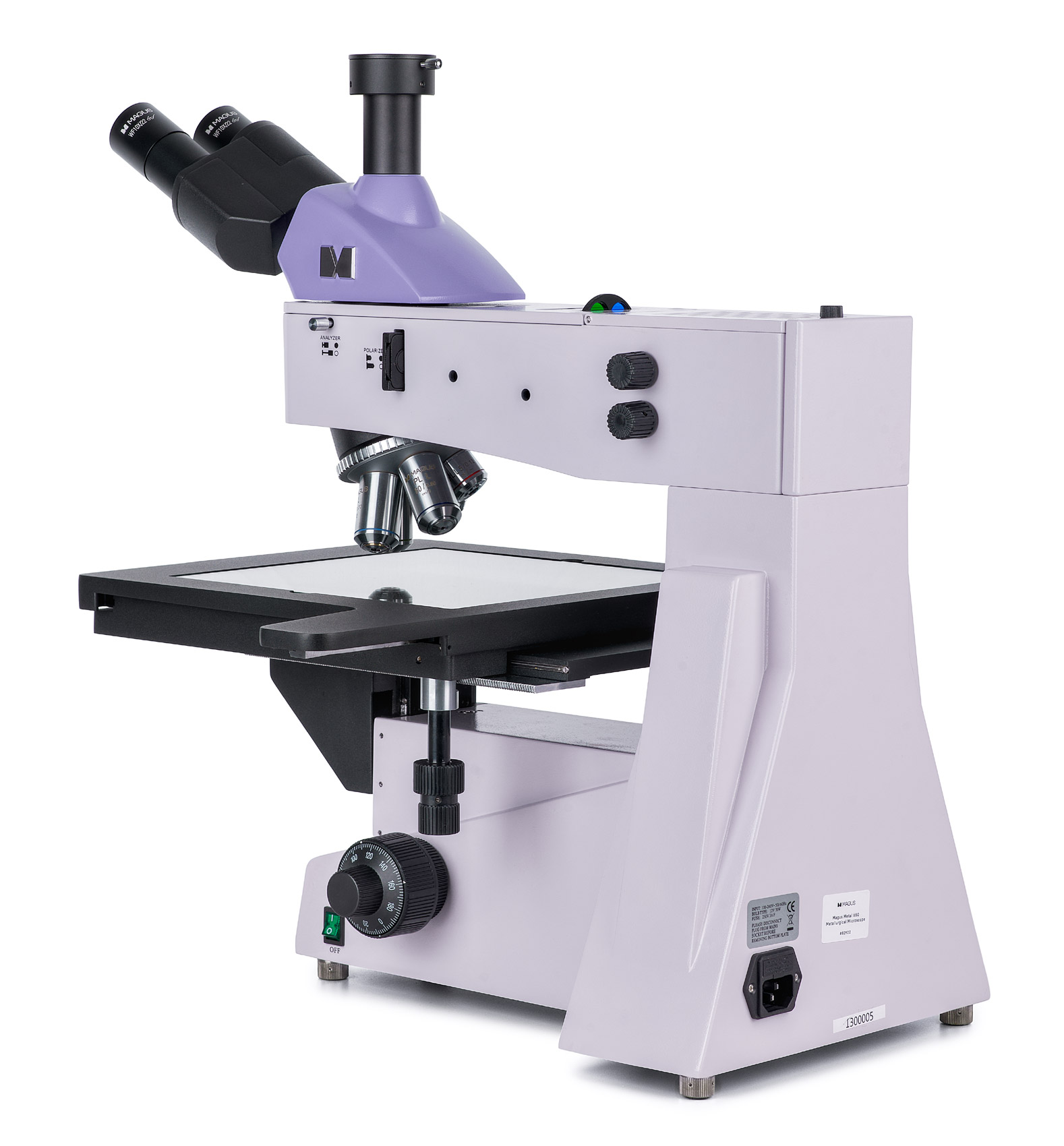

Metalurgický mikroskop MAGUS Metal 650 je určený na pozorovanie veľkých a rozmerných technických vzoriek v odrazenom svetle. Vďaka veľkému pracovnému stolíku je vhodný na skúmanie fotomasiek, plošných spojov, integrovaných obvodov a ďalších dlhých alebo širokých objektov. Mikroskop podporuje mikroskopiu v jasnom poli a polarizačnú mikroskopiu a umožňuje veľmi presné zaostrovanie aj pri vysokých zväčšeniach. Je ideálny pre priemyselné laboratóriá aj technické vzdelávanie.

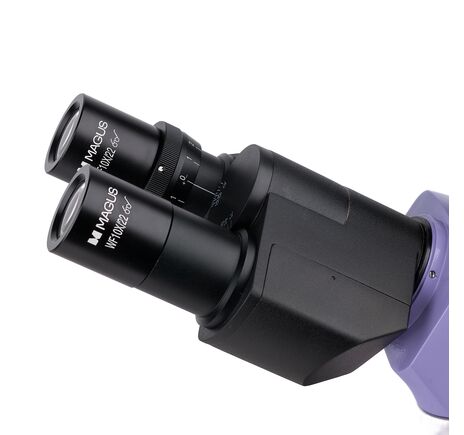

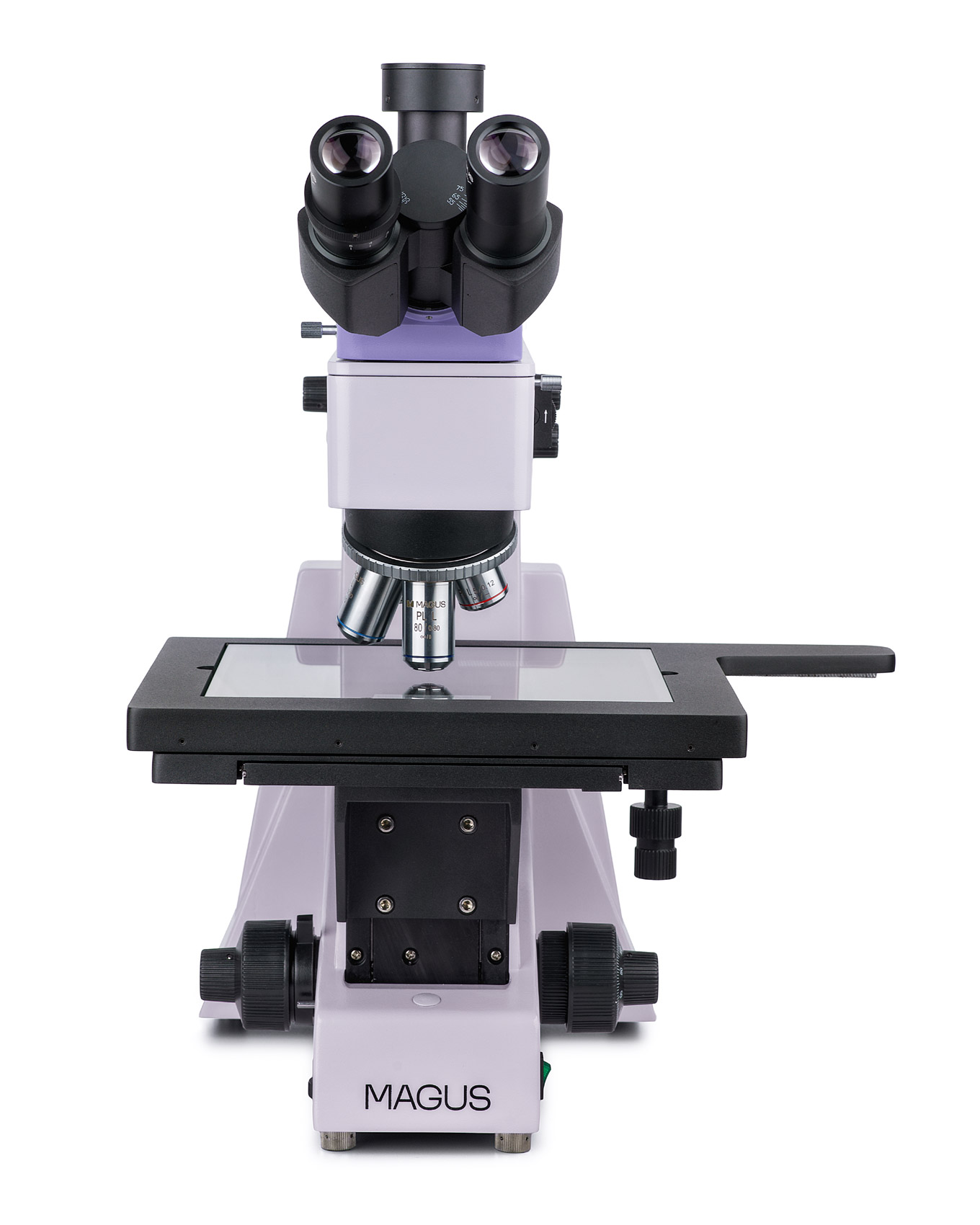

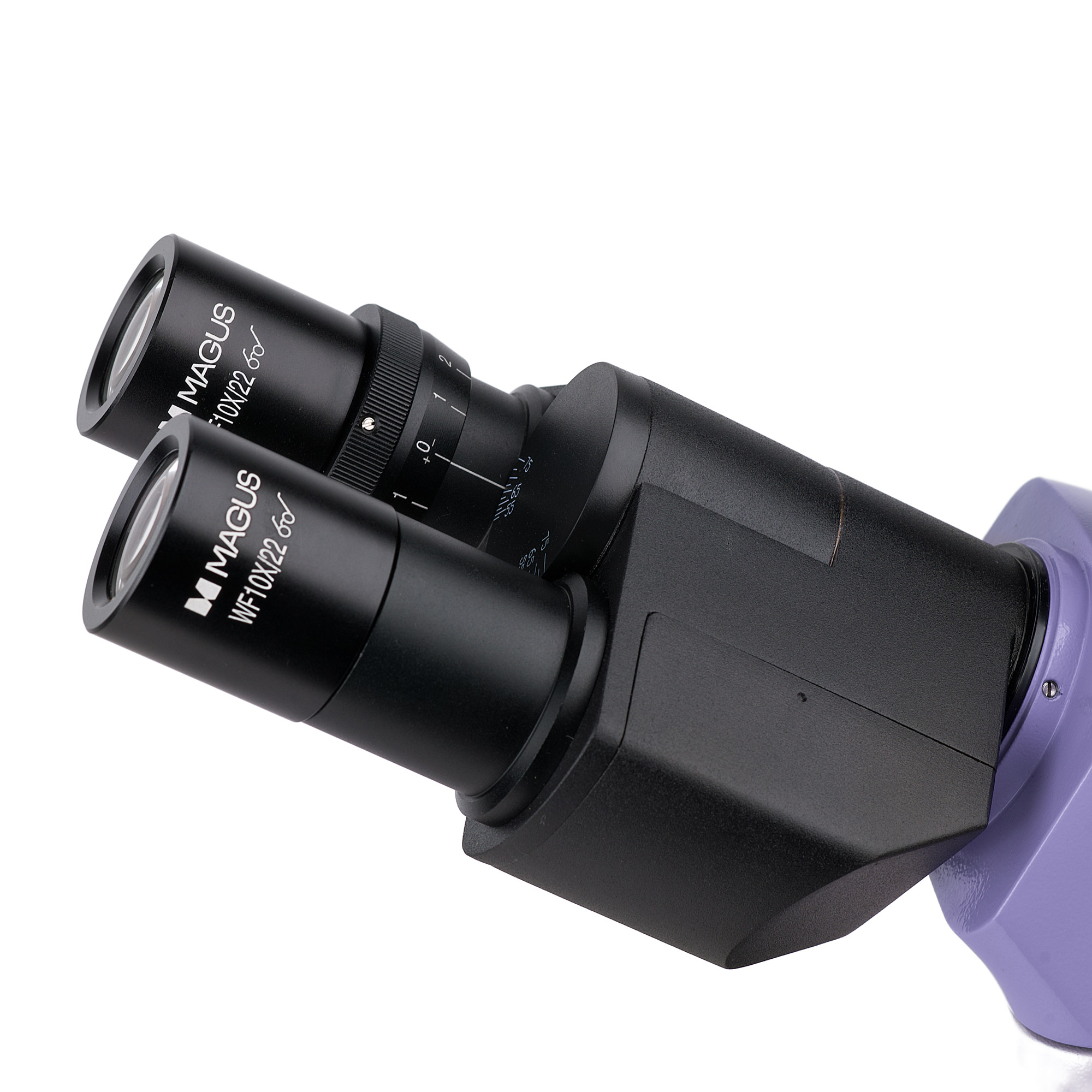

Trinokulárna hlava pre pohodlné pozorovanie a digitálnu dokumentáciu
Mikroskop je vybavený trinokulárnou hlavou naklonenou pod uhlom 30° s trinokulárnym tubusom na montáž digitálnej kamery. Rozdeľovač svetelného lúča umožňuje dve polohy 100:0 a 0:100, takže obraz možno smerovať buď do okulárov, alebo do kamery. Na ľavom okulárovom tubuse sa nachádza dioptrický krúžok na presné nastavenie obrazu.

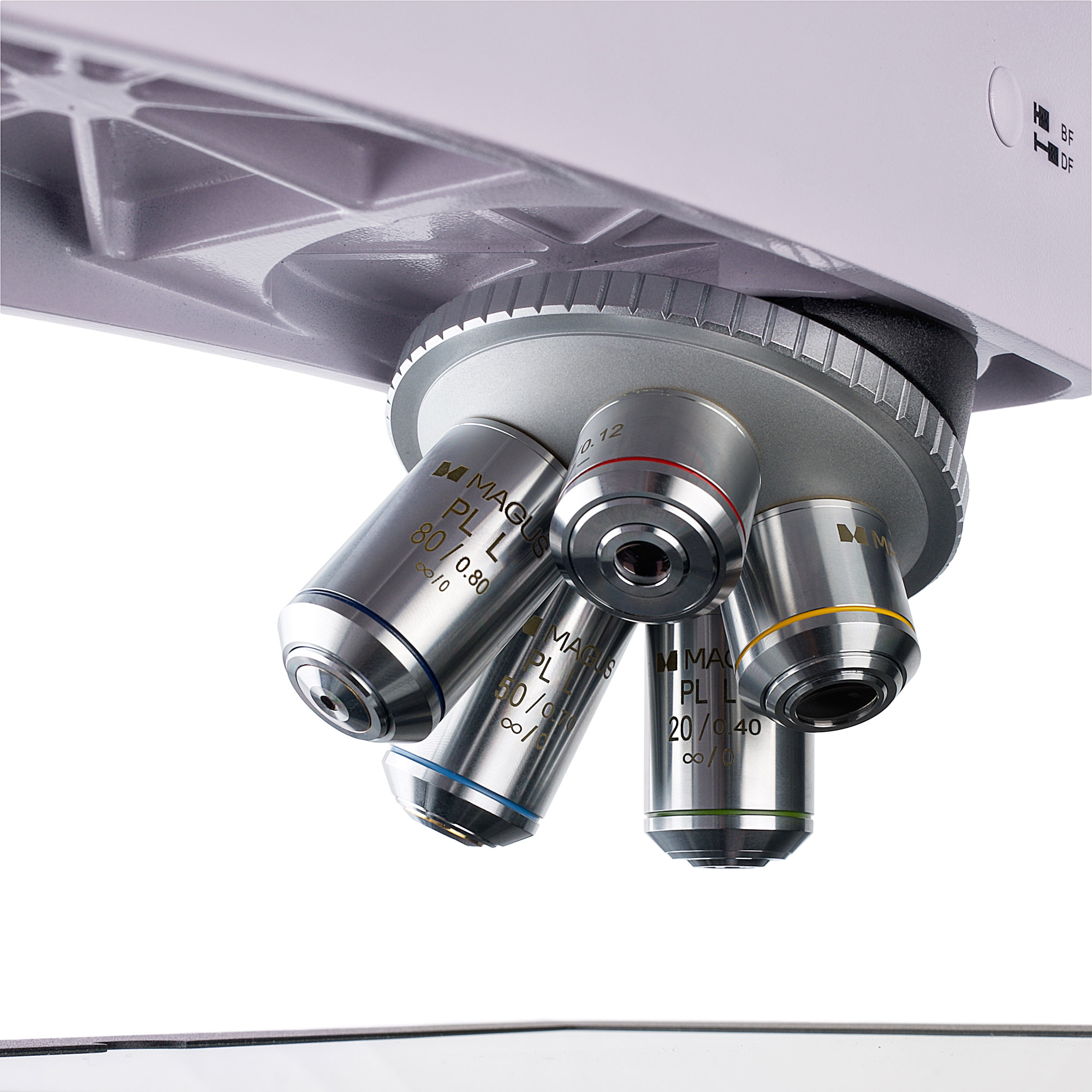

Planachromatická optika s korekciou na nekonečno
- základný rozsah zväčšenia 50× – 800×

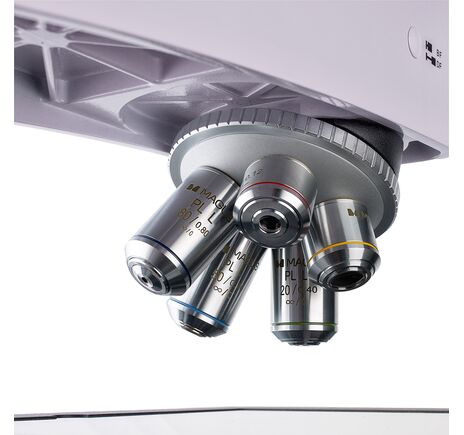

- revolverový nosič pre 5 objektívov
- rovinné achromatické objektívy s korekciou na nekonečno
- objektívy s dlhou pracovnou vzdialenosťou pre technické vzorky
- možnosť výmeny za voliteľné objektívy pre iný rozsah zväčšenia
Planachromatická optika poskytuje ostrý a detailný obraz v celom zornom poli. Revolverový nosič je orientovaný dovnútra, takže používateľ má dobrý prehľad o aktuálne zaradenom objektíve a pohodlnejšie pracuje pri zmene zväčšenia.
Halogénové osvetlenie s centrovaním a Köhlerovým nastavením
Osvetľovací systém pre odrazené svetlo využíva 30 W halogénovú žiarovku s reguláciou jasu a sieťovým napájaním. Halogénové svetlo má teplé spektrum, ktoré je príjemné pre oči aj pri dlhodobej práci. Osvetľovač umožňuje presné nastavenie Köhlerovho osvetlenia.
- odrazené svetlo: 30 W halogénová žiarovka
- regulácia intenzity osvetlenia
- Köhlerovo osvetlenie

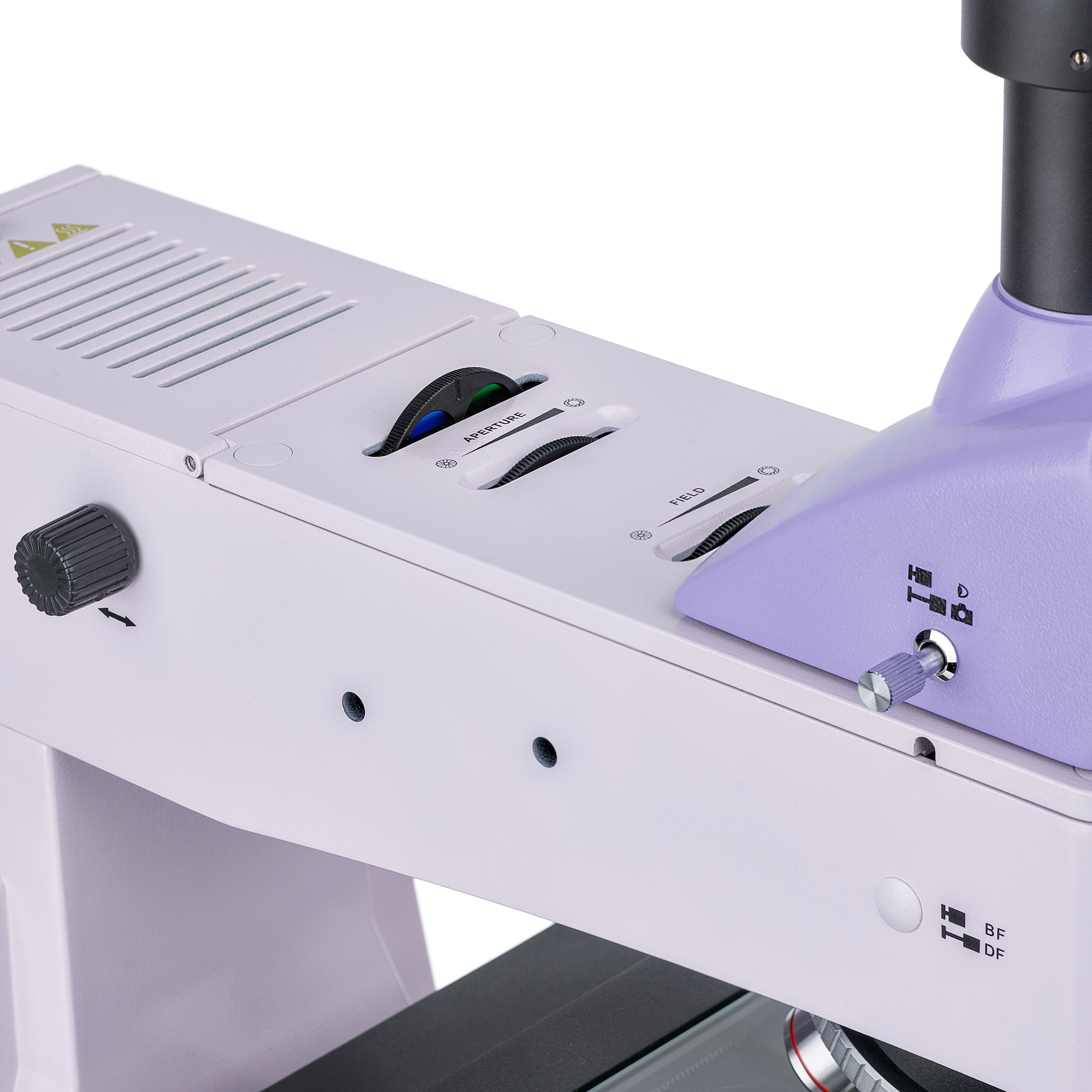

- centrovateľný zdroj svetla, apertúrna aj poľná clona

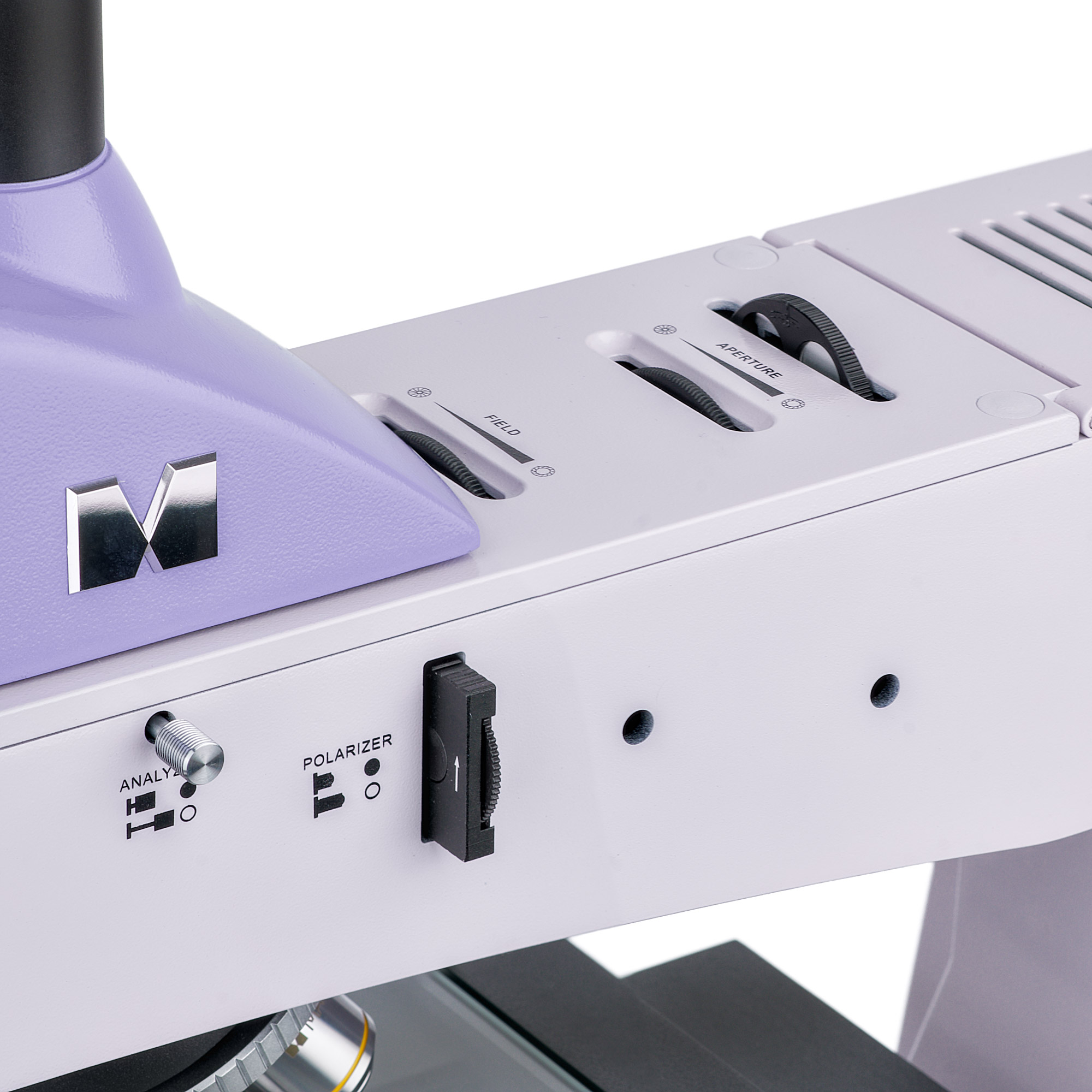

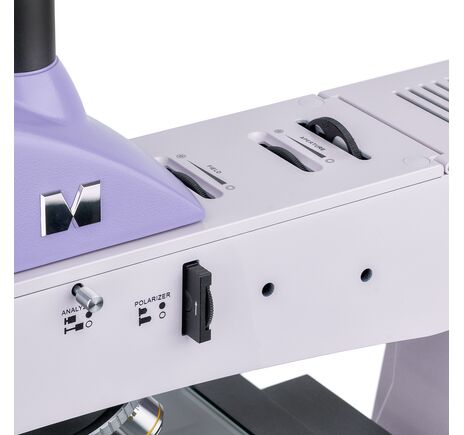

Osvetľovacia sústava je vybavená aj polarizačným zariadením so vstavaným analyzátorom a odnímateľným otočným polarizátorom. Súčasťou balenia je aj sada farebných filtrov, ktoré rozširujú možnosti pozorovania materiálových štruktúr.

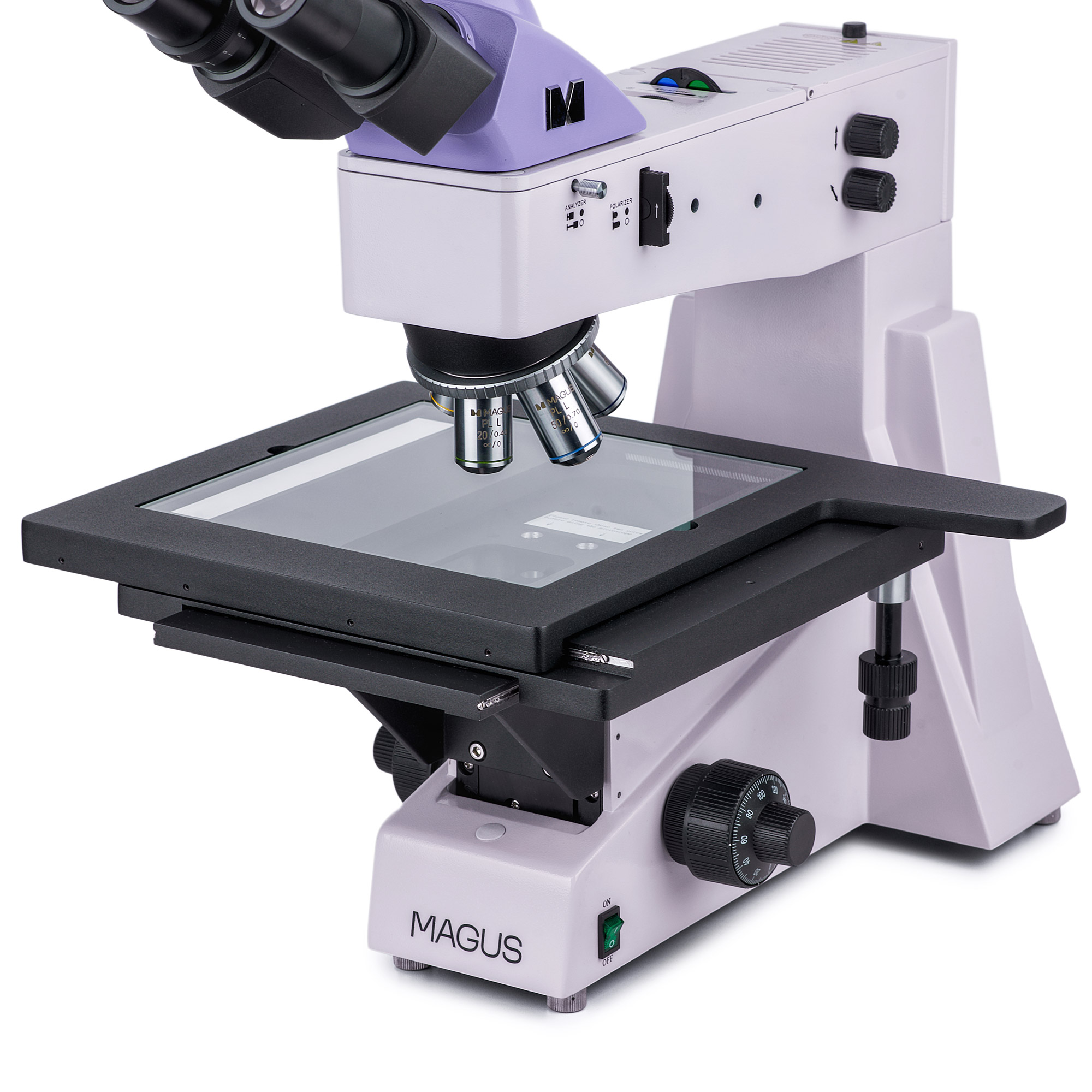

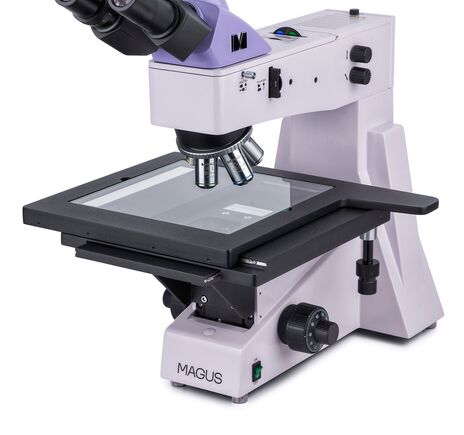

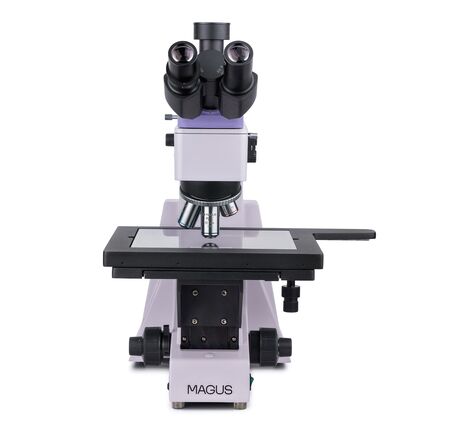

Veľký pracovný stolík pre dlhé a široké vzorky
Najvýraznejším prvkom mikroskopu je veľký pracovný stolík s rozmermi 280 × 270 mm, ktorý umožňuje pohyb v dvoch osiach v rozsahu 204 mm. Takáto konštrukcia je ideálna pre pohodlné skúmanie veľkých technických vzoriek, ako sú dosky plošných spojov, masky alebo polovodičové súčiastky.
- rozmer stolíka: 280 × 270 mm
- rozsah pohybu stolíka: 204 mm
- vhodný pre dlhé a široké vzorky
- dvojosý presný posun preparátu

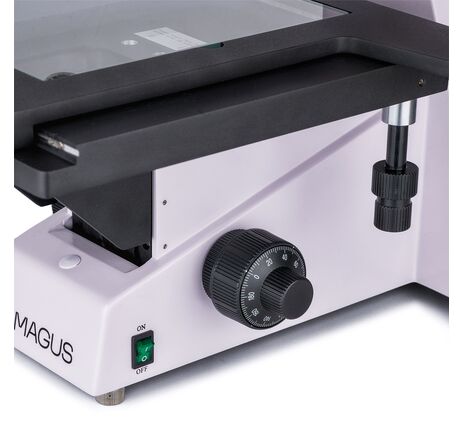

Presné zaostrovanie aj pri vysokých zväčšeniach

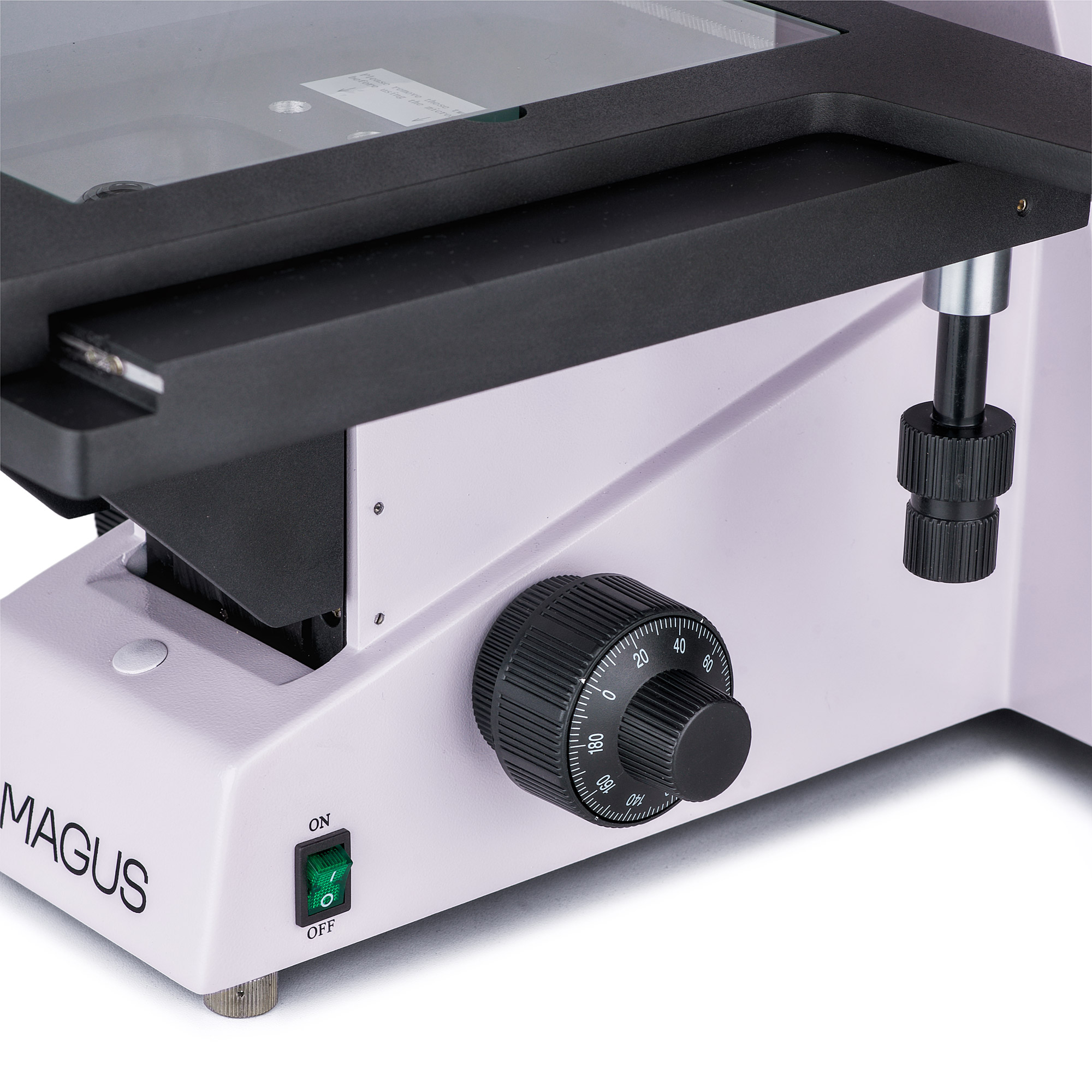

Mikroskop umožňuje veľmi presné jemné zaostrovanie s hodnotou 0,7 µm, čo výrazne uľahčuje prácu pri veľkých zväčšeniach. Hrubé a jemné zaostrovanie je riešené koaxiálne a ovládacie prvky sú umiestnené na oboch stranách mikroskopu. Hrubé zaostrenie má aretačný prvok aj nastavenie tuhosti.
- jemné zaostrovanie s presnosťou 0,7 µm
- koaxiálne hrubé a jemné zaostrovanie
- aretácia hrubého zaostrenia
- nastavenie tuhosti hrubého zaostrovania
Rukoväte sú umiestnené nízko pri základni, takže používateľ môže mať ruky pohodlne opreté o pracovný stôl a zaujať prirodzenú ergonomickú polohu počas pozorovania.
Možnosť rozšírenia o ďalšie príslušenstvo
Sortiment príslušenstva kompatibilného s mikroskopom MAGUS Metal 650 zahŕňa okuláre, objektívy s dlhou pracovnou vzdialenosťou, digitálne kamery a kalibračné sklíčka. Vďaka tomu je možné prispôsobiť konfiguráciu konkrétnym priemyselným alebo výučbovým úlohám.
Obsah balenia
- základňa s napájacím vstupom, zdrojom odrazeného svetla, zaostrovacím mechanizmom, pracovným stolíkom a revolverovým nosičom objektívov
- trinokulárna hlava
- rovinný achromatický objektív s korekciou na nekonečno: PL L5×/0,12 WD 26,1 mm
- rovinný achromatický objektív s korekciou na nekonečno: PL L10×/0,25 WD 20,2 mm
- rovinný achromatický objektív s korekciou na nekonečno: PL L20×/0,40 WD 8,80 mm
- rovinný achromatický objektív s korekciou na nekonečno: PL L50×/0,70 WD 3,68 mm
- rovinný achromatický objektív s korekciou na nekonečno: PL L80×/0,80 WD 1,25 mm
- okulár 10×/22 mm s dlhým očným reliéfom (2 ks)
- C-mount adaptér 1×
- šesťhranný kľúč
- sieťový napájací kábel
- protiprachový kryt
- návod na použitie a záručný list
Pre koho je mikroskop určený
MAGUS Metal 650 je ideálny pre priemyselné laboratóriá, výrobnú kontrolu kvality, technické školy a univerzity. Vďaka veľkému stolíku, presnému zaostrovaniu a kvalitnej optike je vhodný na detailnú analýzu veľkorozmerných technických vzoriek, povrchových štruktúr a priemyselných komponentov.
Technické parametre
Metalurgický trinokulárny mikroskop s rozšíreným rozsahom zväčšenia, polarizáciou a presným zaostrovaním pre detailnú materiálovú analýzu
Kategória
| Skupina produktu | Metalurgický mikroskop – set |
Konštrukcia
| Typ hlavy | Trinokulárna Siedentopf |
| Sklon hlavy | 30° |
| Priemer tubusu | 30 mm |
Kontrastné metódy
| Svetlé pole | Áno |
| Polarizácia | Áno |
Optika
| Interpupilárna vzdialenosť | 48 – 75 mm |
| Dioptrická korekcia | ±5 dpt (ľavý tubus) |
Okulár
| Typ | 10× / 22 mm, očný reliéf 10 mm |
| Voliteľné varianty | 10× / 22 mm so stupnicou; 12,5× / 14; 15× / 15; 20× / 12; 25× / 9 |
Objektívy / Zväčšenie
| Typ objektívov | Planachromatické objektívy ∞ |
| Objektívy | PL L5×/0,12; PL L10×/0,25; PL L20×/0,40; PL L50×/0,70; PL L80×/0,80 |
| Voliteľné objektívy | PL L40×/0,60; PL L60×/0,70; PL L100×/0,85 (suchý) |
| Revolver | 5-násobný |
| Celkové zväčšenie | 50× – 800× |
| Voliteľné zväčšenie | 50× – 2500× |
| Parfokálna vzdialenosť | 45 mm |
| Pracovná vzdialenosť | 26,1 mm (5×); 20,2 mm (10×); 8,80 mm (20×); 3,68 mm (50×); 1,25 mm (80×) |
Osvetlenie
| Typ osvetlenia | Dopadajúce (horné) |
| Svetelný zdroj | Halogén 12 V / 30 W |
| Regulácia jasu | Áno |
| Svetelné filtre | Zelený, modrý, žltý, matný |
| Umiestnenie zdroja svetla | Horné |
Zaostrovanie / mechanika
| Zaostrovanie | Koaxiálne hrubé a jemné |
| Hrubé zaostrovanie | 30 mm, 13,1 mm/otáčka, s aretáciou a reguláciou tuhosti |
| Jemné zaostrovanie | 0,0007 mm |
| Stolík | Dvojosý mechanický |
| Rozmer stolíka | 280 × 270 mm |
| Zdvih stolíka | 204 / 204 mm |
| Clona | Vstavaná aperturná a poľová clona |
Polarizačná výbava
| Analyzátor | Vstavaný |
| Polarizátor | Odnímateľný |
Napájanie
| Napätie | 220 ± 22 V |
| Frekvencia | 50 Hz |
| Sieťové napájanie | AC |
Prevádzkové podmienky
| Teplota prevádzky | 5 °C až 35 °C |
Balenie a hmotnosť
| Rozmery balenia | 580 × 490 × 600 mm |
| Prepravná hmotnosť | 21 kg |
| Ochrana | Protiprachový kryt |
Informácie o produkte
| EAN | 5905555018386 |
| Oblasť použitia | Metalografická analýza |
| Typ používateľa | Profesionáli, pokročilí používatelia |
| Náročnosť montáže | Zložitá |
Technické údaje podľa oficiálneho datasheetu výrobcu.
