Popis

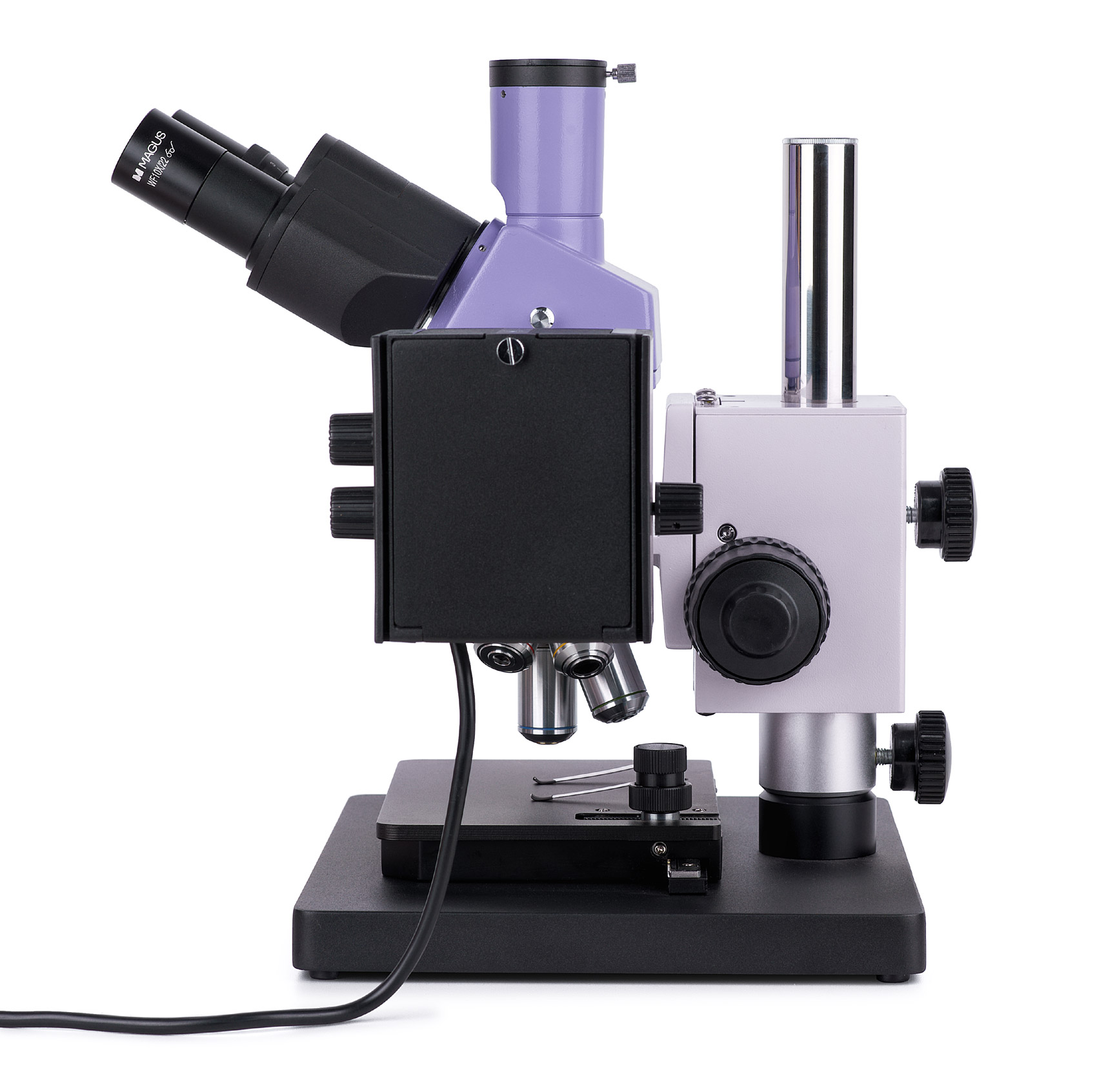

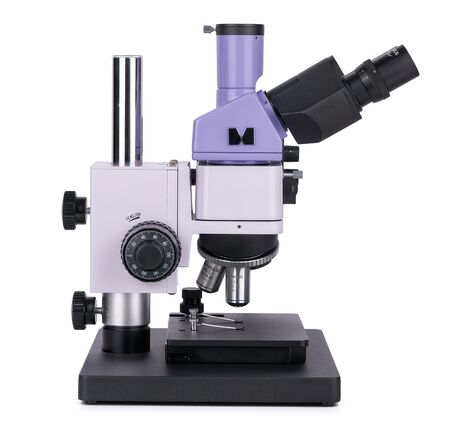

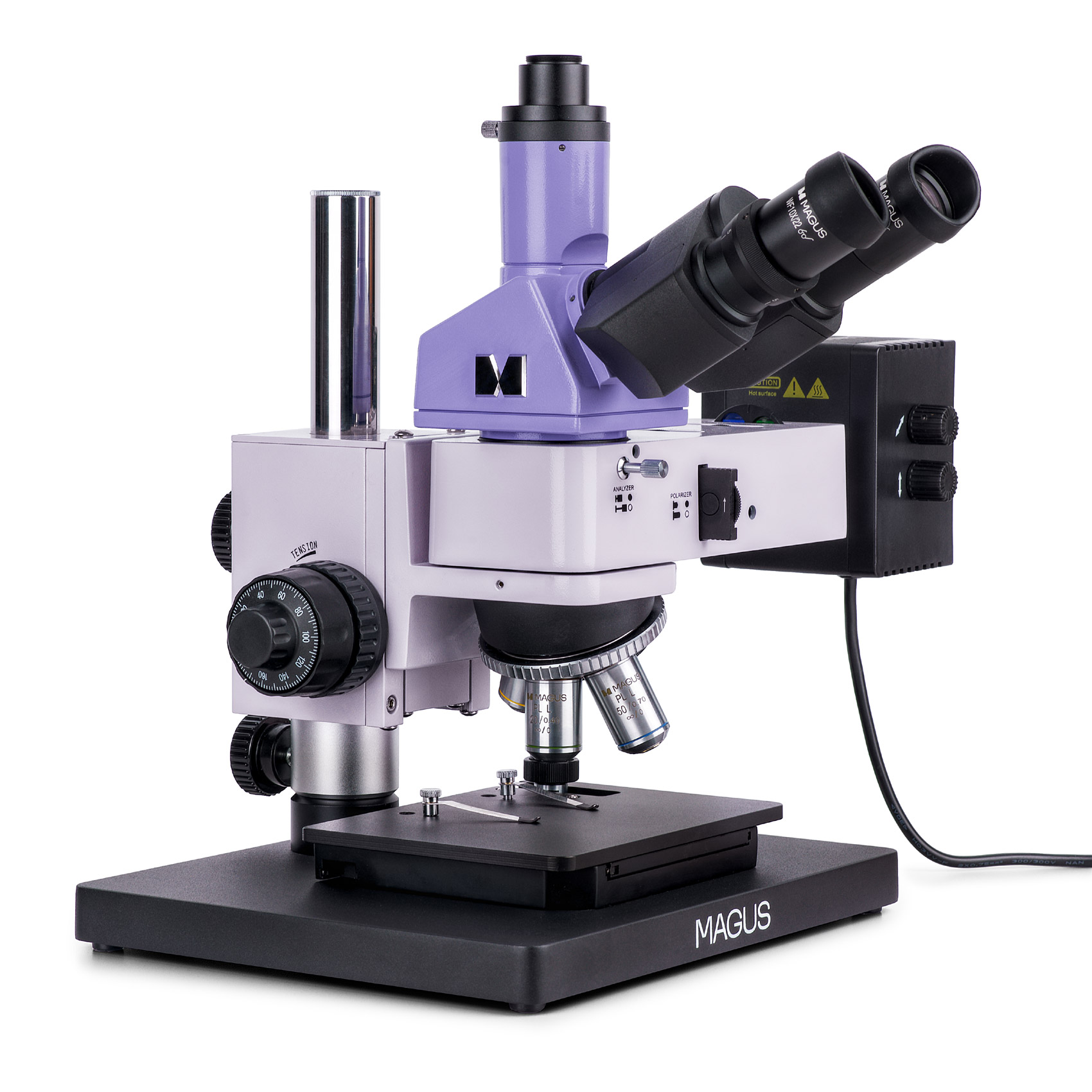

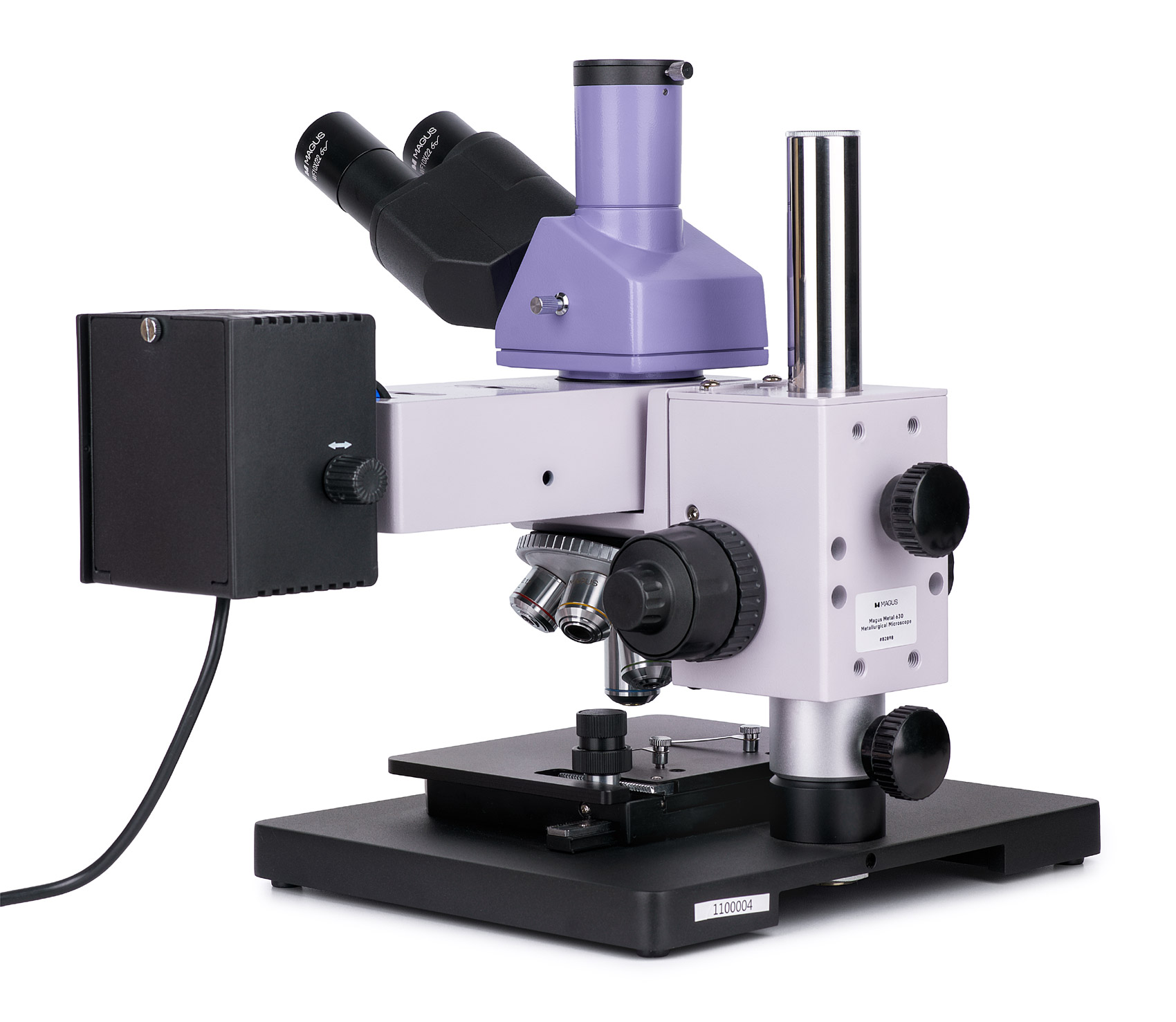

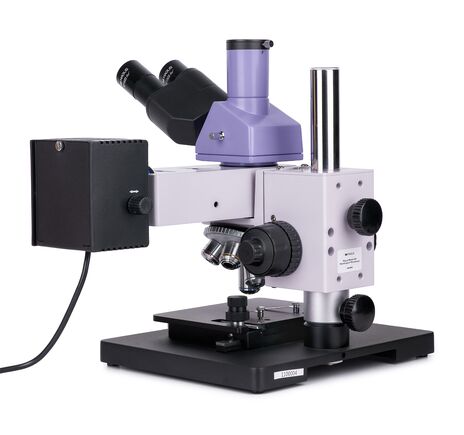

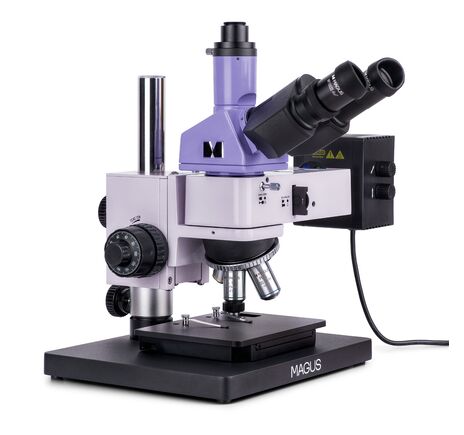

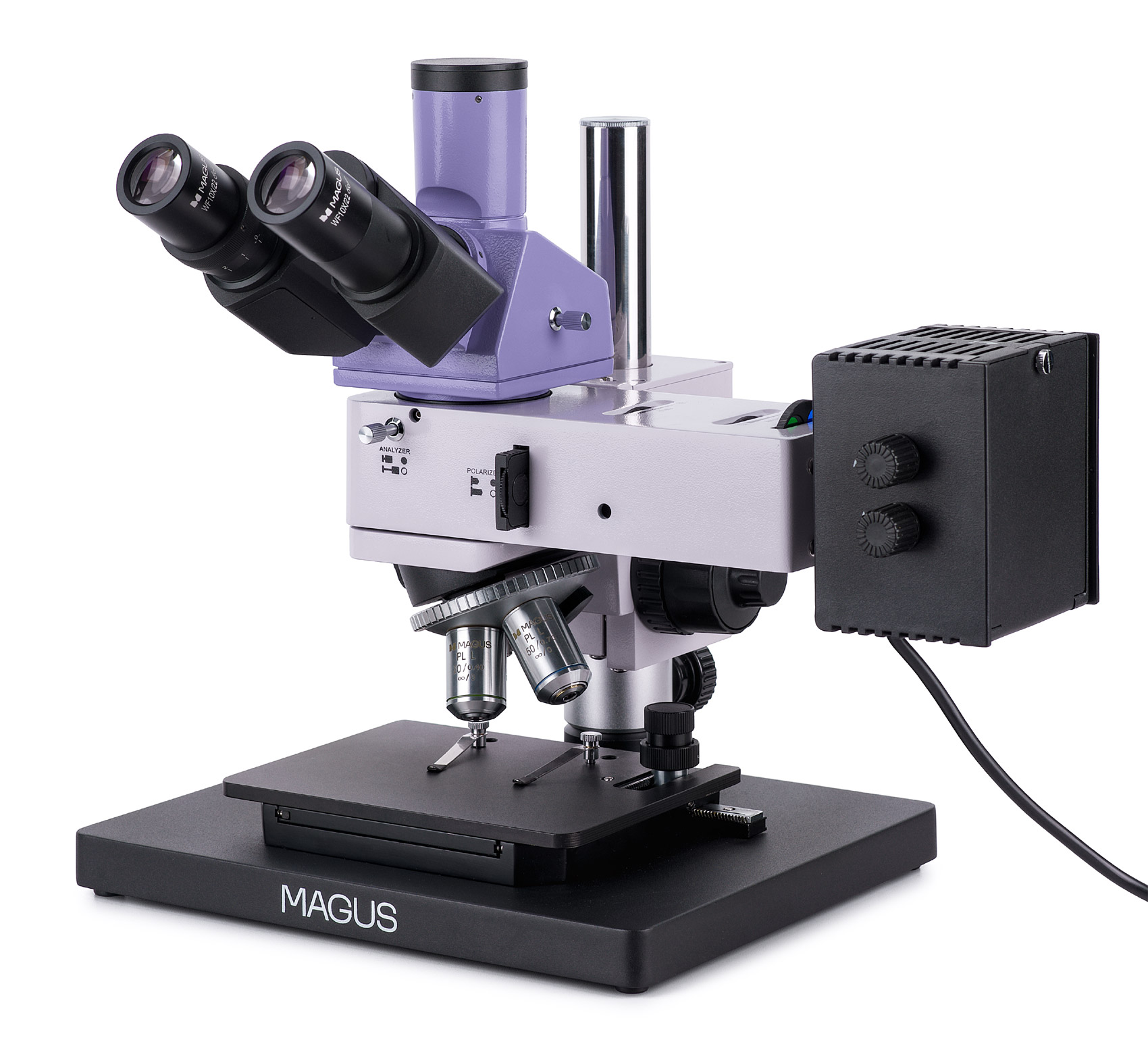

Metalurgický mikroskop MAGUS Metal 630 s odrazeným svetlom je určený na skúmanie mikroštruktúr nepriehľadných materiálov ľubovoľnej veľkosti a výšky. Je ideálny na analýzu kovov, zliatin, polovodičov a povlakov pomocou mikroskopie v jasnom poli a polarizačnej mikroskopie. Vďaka kompaktnému dizajnu je vhodný aj do laboratórií s obmedzeným priestorom.

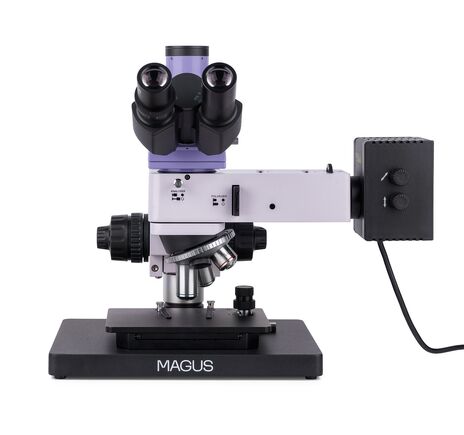

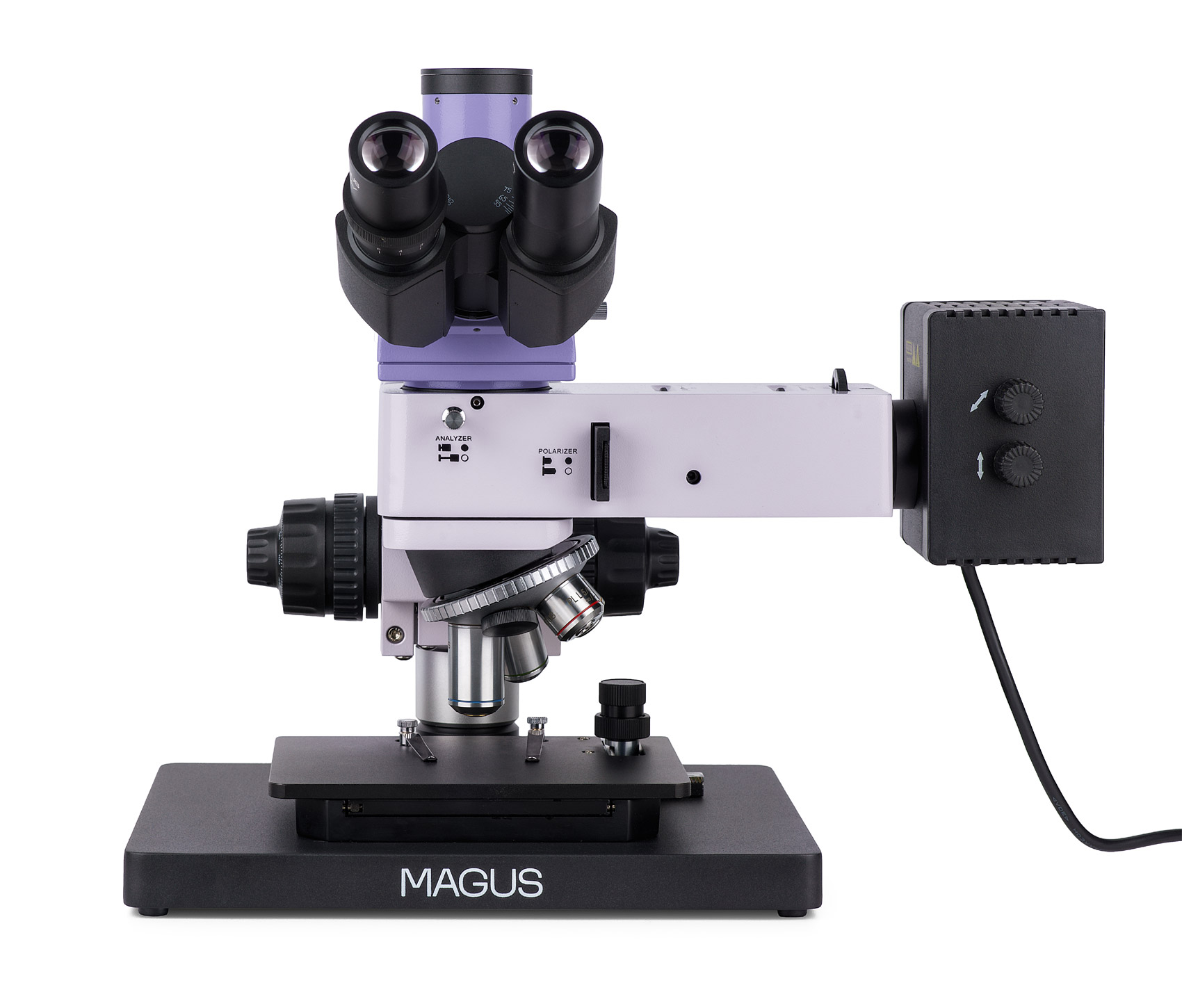

Trinokulárna hlava pre vizualizáciu a dokumentáciu
Mikroskop je vybavený trinokulárnou hlavou s vertikálnym trinokulárnym tubusom na pripojenie digitálnej kamery (nie je súčasťou balenia). Svetelný lúč možno smerovať buď do okulárov, alebo do kamery v pomere 100:0 alebo 0:100. Hlava je naklonená pod uhlom 30°, čo zabezpečuje komfort aj pri dlhodobom pozorovaní. Na ľavom okulári sa nachádza dioptrická korekcia.

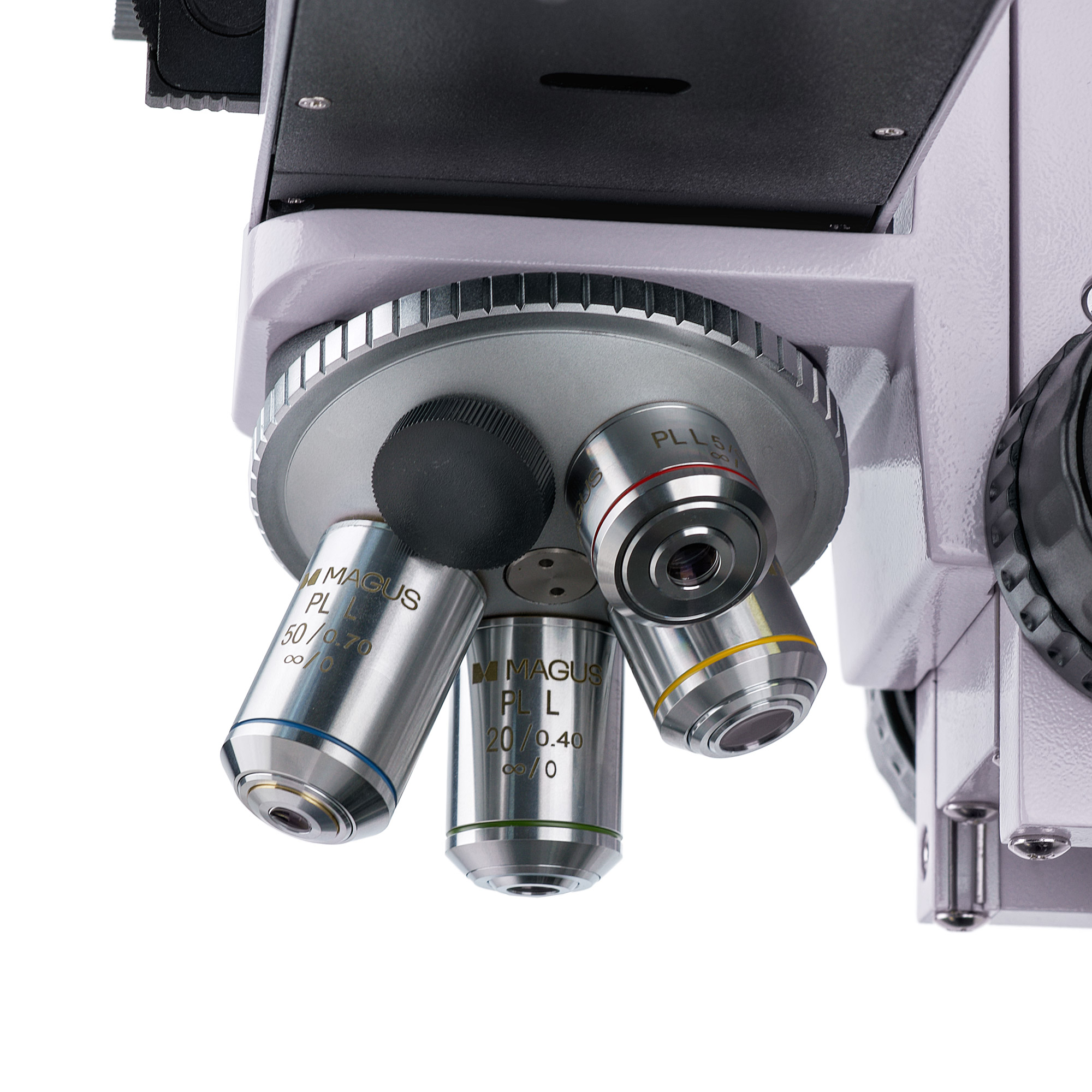

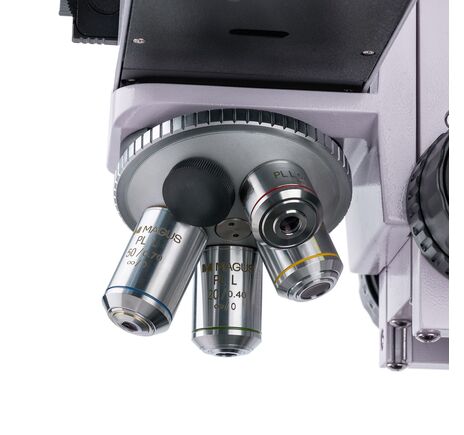

Planachromatická optika s korekciou na nekonečno
- revolverový nosič pre 5 objektívov
- súčasťou balenia sú 4 objektívy
- rovinné achromatické objektívy s dlhou pracovnou vzdialenosťou
- vhodné pre mikroskopiu v jasnom poli
- možnosť doplnenia ďalšieho objektívu
Optika s korekciou na nekonečno zabezpečuje ostrý obraz s vysokým kontrastom. Objektívy s dlhou pracovnou vzdialenosťou umožňujú pohodlnú prácu s rôznymi typmi technických vzoriek.

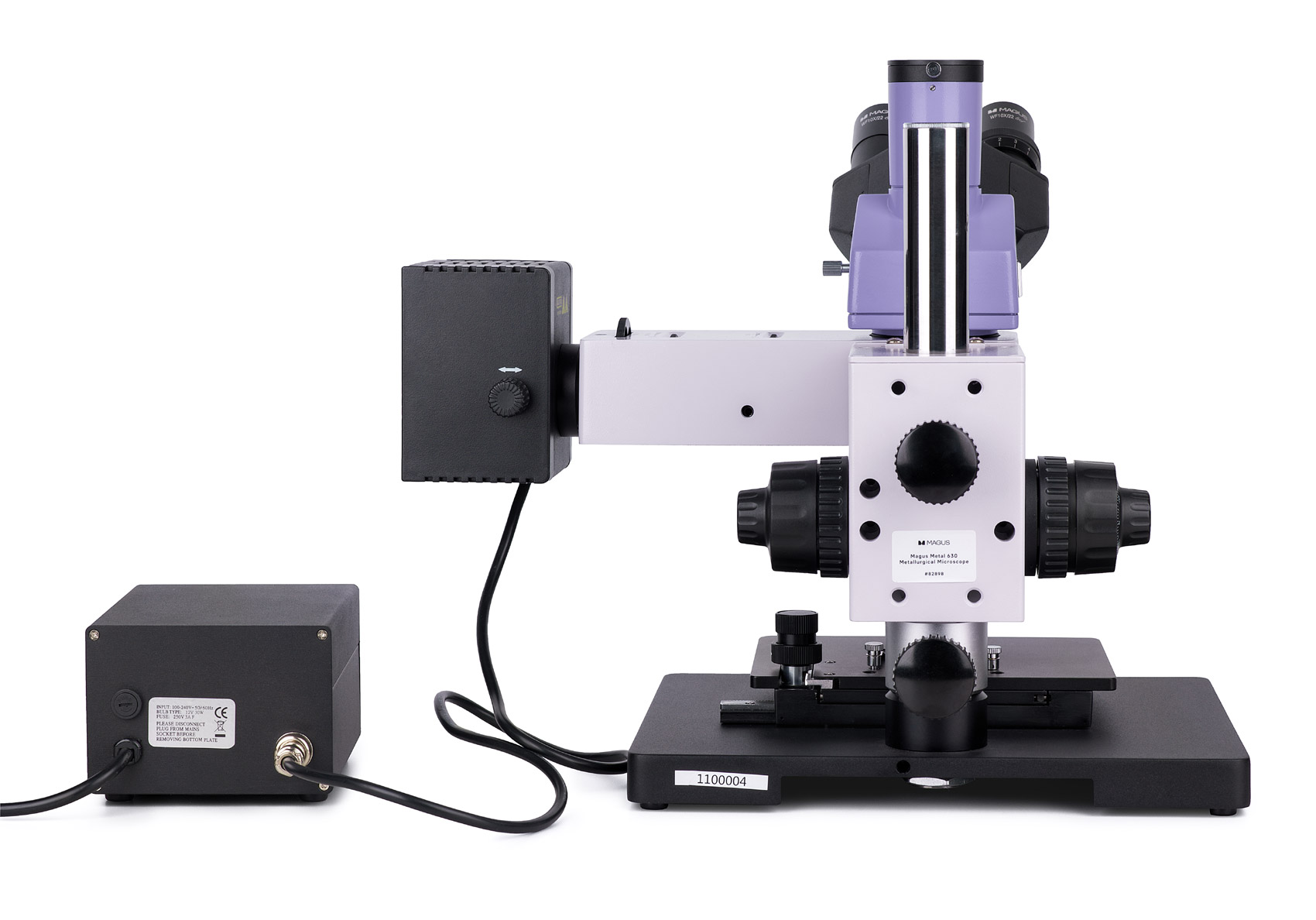

Osvetlenie odrazeným svetlom s Köhlerovým nastavením
Mikroskop využíva výhradne osvetlenie odrazeným svetlom, ktoré je optimalizované pre analýzu nepriehľadných materiálov. Zdrojom je 30 W halogénová žiarovka, ktorá poskytuje teplé a príjemné svetlo vhodné na dlhodobé pozorovanie bez únavy očí.
- odrazené svetlo: 30 W halogén
- Köhlerovo osvetlenie
- centrovateľný zdroj svetla a clony

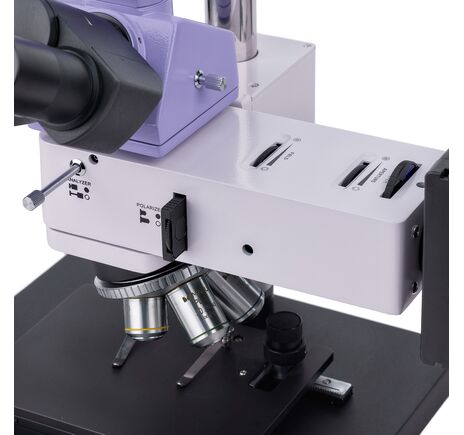

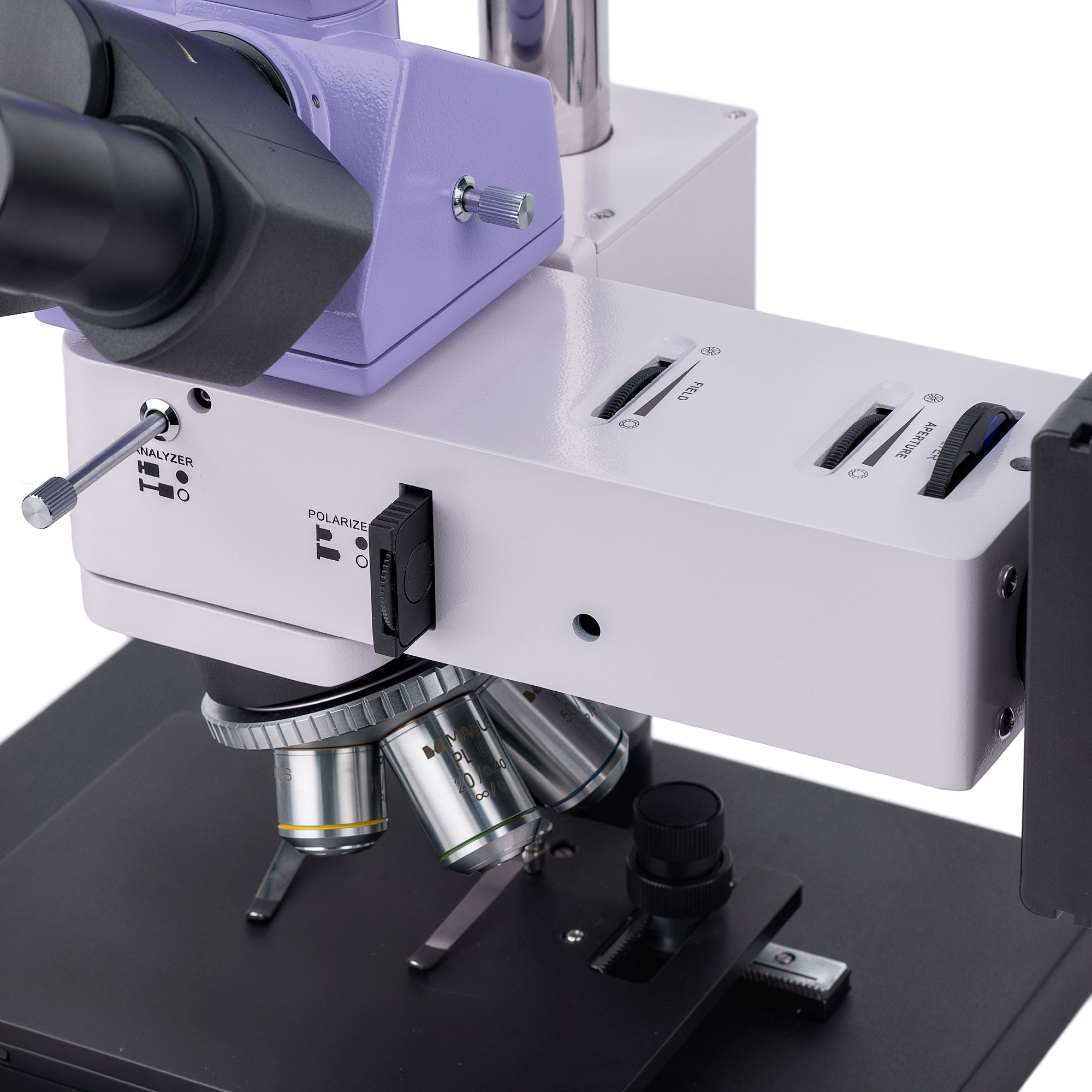

- polarizačné zariadenie (analyzátor a polarizátor)
- sada farebných filtrov
Systém obsahuje polnú a apertúrnu clonu, ktoré je možné centrovať, a umožňuje presné nastavenie osvetlenia pre maximálnu kvalitu obrazu.

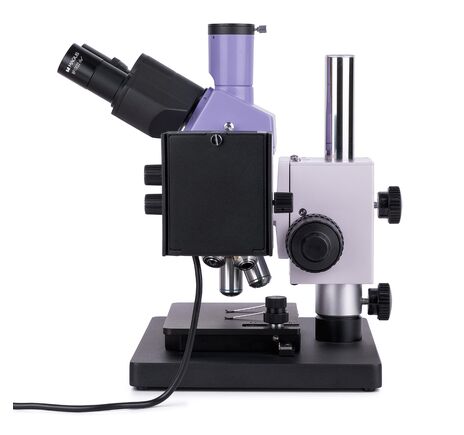

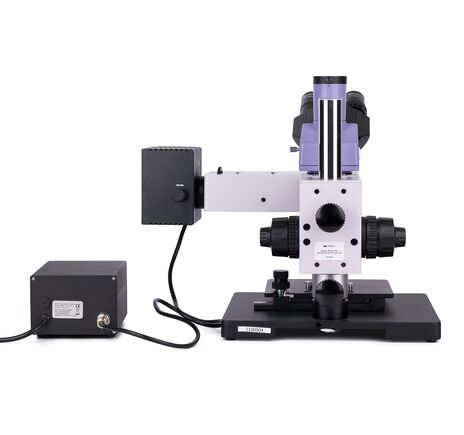

Kompaktný dizajn bez obmedzenia výšky vzorky
Jedinečná konštrukcia stojana umožňuje pozorovanie vzoriek ľubovoľnej výšky a zároveň zachováva kompaktné rozmery mikroskopu. Zariadenie možno umiestniť na pracovný povrch s maximálnou výškou približne 40 cm, čo je ideálne pre menšie laboratóriá.
- bez obmedzenia výšky vzorky
- kompaktné rozmery
- vhodný pre malé pracovné priestory

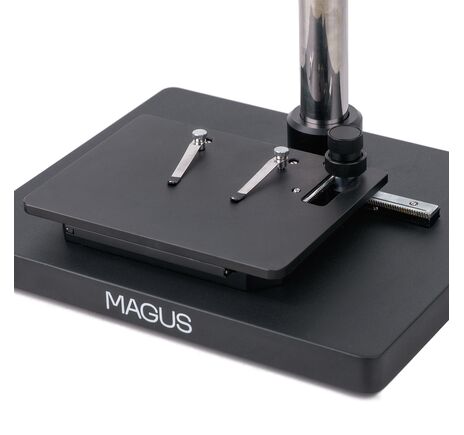

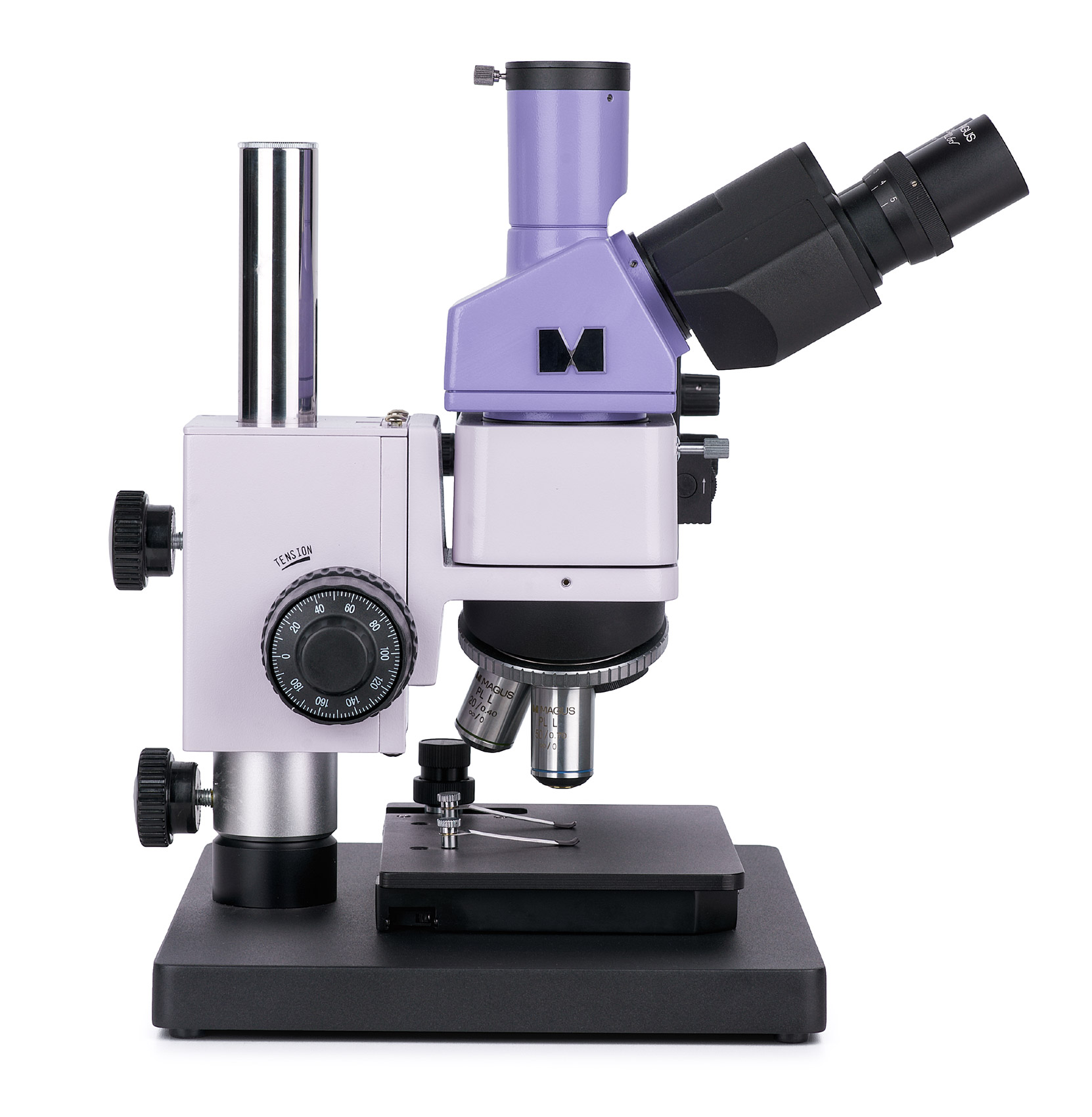

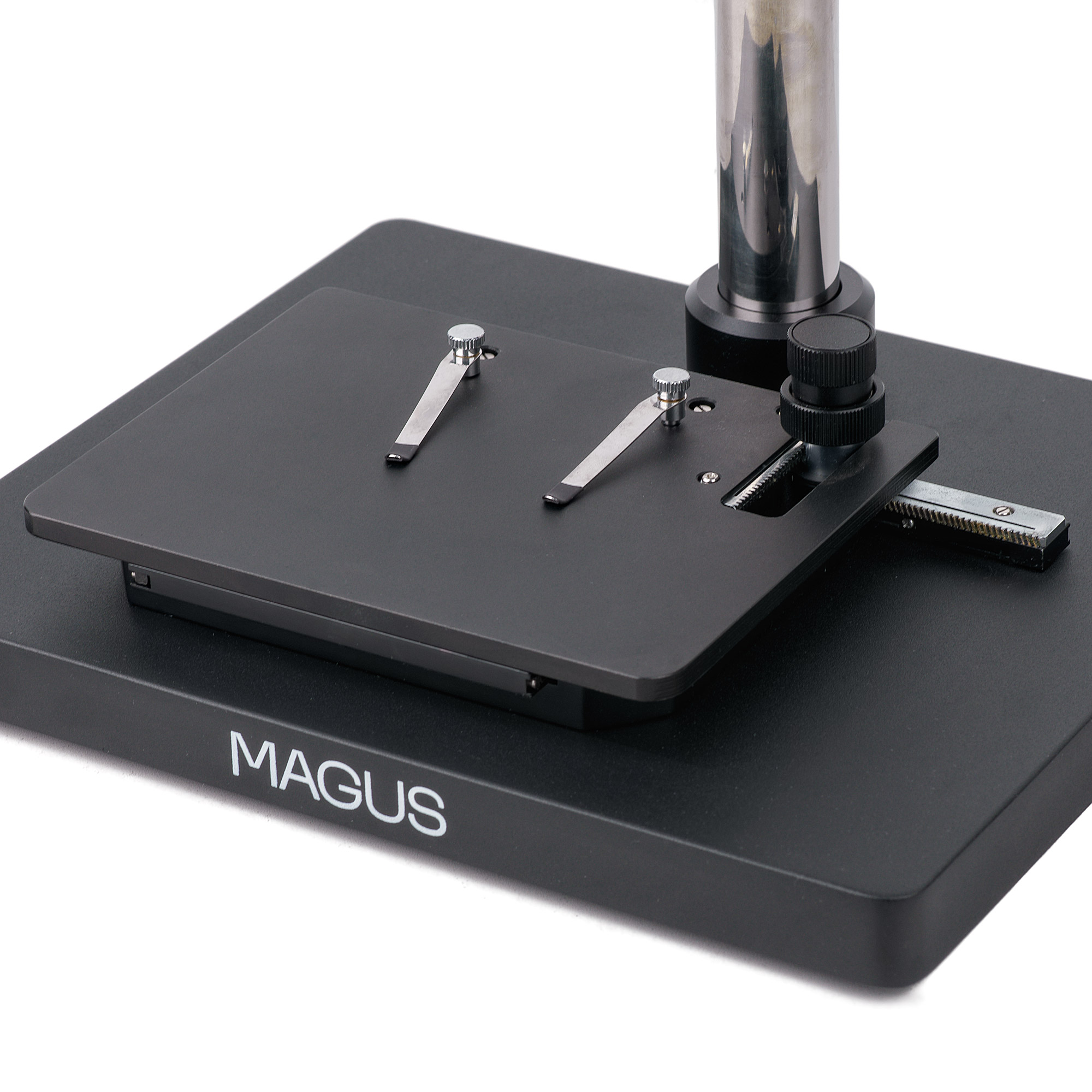

Presný pracovný stolík a zaostrovanie
Na prácu s menšími vzorkami slúži dvojosový pracovný stolík, ktorý umožňuje presné polohovanie preparátu. Zaostrovanie sa nastavuje pomocou koaxiálnych ovládačov hrubého a jemného posuvu, ktoré sú umiestnené na oboch stranách stojana.
- dvojosý mechanický stolík
- koaxiálne hrubé a jemné zaostrovanie
- plynulý a presný chod mechanizmov

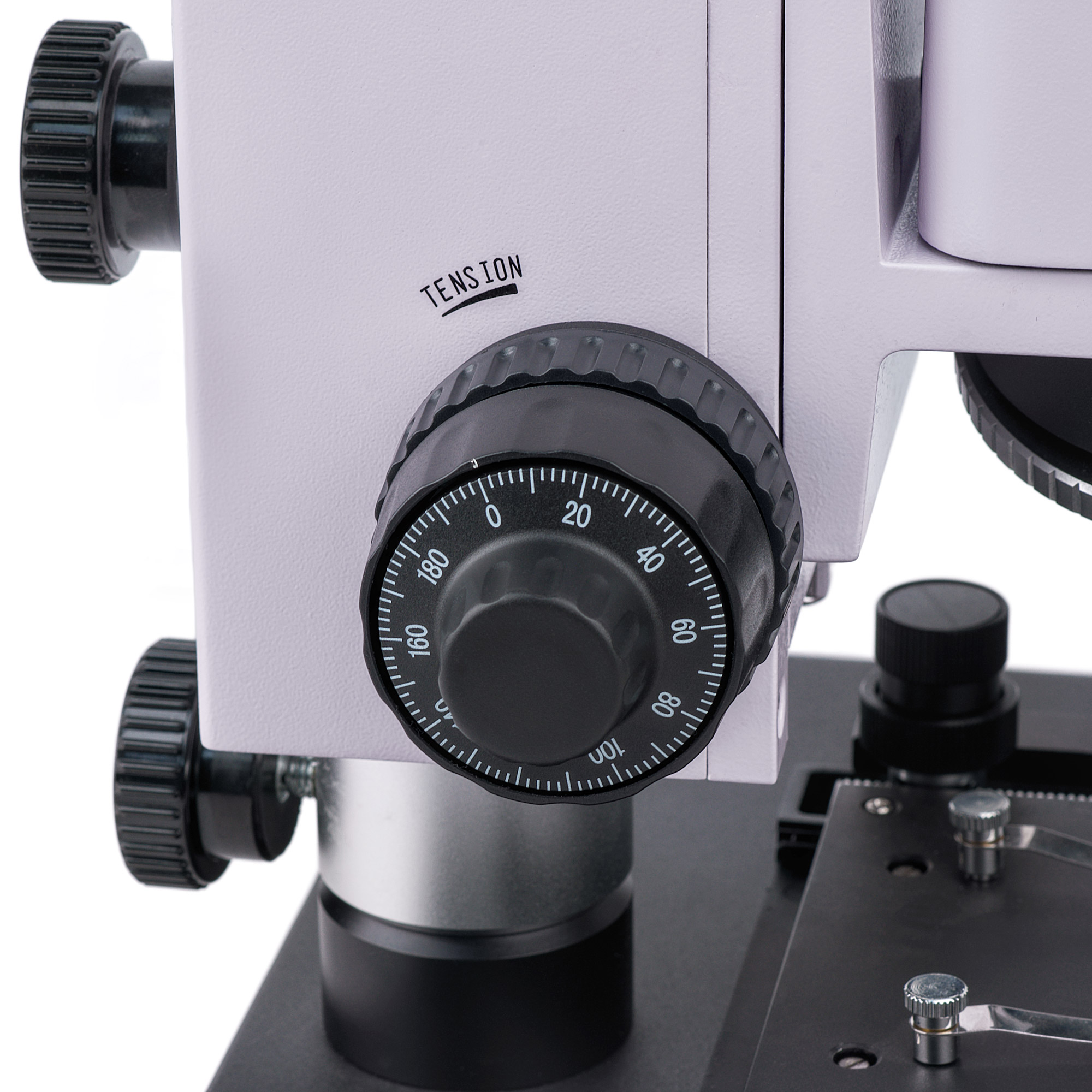

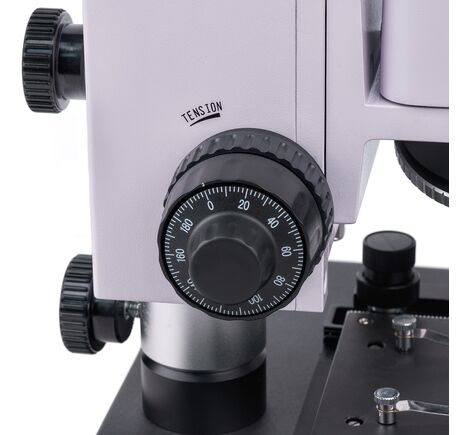

- nastavenie tuhosti hrubého zaostrenia
Ergonomické umiestnenie ovládacích prvkov umožňuje pohodlnú prácu – ruky môžu byť opreté o stôl bez zbytočného namáhania.
Možnosť rozšírenia o príslušenstvo
Mikroskop možno doplniť o široký sortiment príslušenstva, vrátane objektívov s dlhou pracovnou vzdialenosťou, okulárov, digitálnych kamier a kalibračných sklíčok. To umožňuje prispôsobiť zariadenie konkrétnym výskumným alebo priemyselným úlohám.
Obsah balenia
- stojan so zaostrovacím mechanizmom, pracovným stolíkom a revolverovým nosičom objektívov
- osvetľovacia sústava pre odrazené svetlo s krytom
- trinokulárna hlava
- rovinný achromatický objektív s korekciou na nekonečno: PL L5×/0,12 WD 26,1 mm
- rovinný achromatický objektív s korekciou na nekonečno: PL L10×/0,25 WD 20,2 mm
- rovinný achromatický objektív s korekciou na nekonečno: PL L20×/0,40 WD 8,80 mm
- rovinný achromatický objektív s korekciou na nekonečno: PL L50×/0,70 WD 3,68 mm
- okulár 10×/22 mm s dlhým očným reliéfom (2 ks)
- C-mount adaptér 1×
- šesťhranný kľúč
- základňa s napájacím vstupom
- napájací kábel
- sieťový kábel osvetľovacej sústavy
- protiprachový kryt
- návod na použitie a záručný list
Pre koho je mikroskop určený
MAGUS Metal 630 je ideálny pre priemyselné aplikácie, výskumné laboratóriá a technické univerzity. Vďaka kompaktnému dizajnu, kvalitnej optike a polarizačnej mikroskopii je vhodný na detailnú analýzu mikroštruktúr kovov, polovodičov a povrchových vrstiev.
Technické parametre
Metalurgický trinokulárny mikroskop s polarizačnou výbavou a horným osvetlením pre materiálovú analýzu
Kategória
| Skupina produktu | Metalurgický mikroskop – set |
Konštrukcia
| Typ hlavy | Trinokulárna Siedentopf |
| Sklon hlavy | 30° |
| Priemer tubusu | 30 mm |
Kontrastné metódy
| Svetlé pole | Áno |
| Polarizácia | Áno |
Optika
| Interpupilárna vzdialenosť | 48 – 75 mm |
| Dioptrická korekcia | ±5 dpt (ľavý tubus) |
Okulár
| Typ | 10× / 22 mm, očný reliéf 10 mm |
| Voliteľné varianty | 10× / 22 mm so stupnicou; 12,5× / 14; 15× / 15; 20× / 12; 25× / 9 |
Objektívy / Zväčšenie
| Typ objektívov | Planachromatické objektívy ∞ |
| Objektívy | PL L5×/0,12; PL L10×/0,25; PL L20×/0,40; PL L50×/0,70 |
| Voliteľné objektívy | PL L40×/0,60; PL L60×/0,70; PL L80×/0,80; PL L100×/0,85 (suchý) |
| Revolver | 5-násobný |
| Celkové zväčšenie | 50× – 500× |
| Voliteľné zväčšenie | 50× – 2500× |
| Parfokálna vzdialenosť | 45 mm |
| Pracovná vzdialenosť | 26,1 mm (5×); 20,2 mm (10×); 8,80 mm (20×); 3,68 mm (50×) |
Osvetlenie
| Typ osvetlenia | Dopadajúce (horné) |
| Svetelný zdroj | Halogén 12 V / 30 W |
| Regulácia jasu | Áno |
| Svetelné filtre | Zelený, modrý, žltý, matný |
| Umiestnenie zdroja svetla | Horné |
Zaostrovanie / mechanika
| Zaostrovanie | Koaxiálne hrubé a jemné |
| Hrubé zaostrovanie | S nastavením tuhosti |
| Jemné zaostrovanie | 0,002 mm |
| Stolík | Dvojosý mechanický |
| Rozmer stolíka | 185 × 140 mm |
| Rozmer základne | 300 × 240 mm |
| Zdvih stolíka | 35 / 30 mm |
| Clona | Vstavaná aperturná a poľová clona |
Polarizačná výbava
| Analyzátor | Vstavaný |
| Polarizátor | Odnímateľný |
Napájanie
| Napätie | 220 ± 22 V |
| Frekvencia | 50 Hz |
| Sieťové napájanie | AC |
Prevádzkové podmienky
| Teplota prevádzky | 5 °C až 35 °C |
Balenie a hmotnosť
| Rozmery balenia | 390 × 370 × 730 mm |
| Prepravná hmotnosť | 19,5 kg |
| Ochrana | Protiprachový kryt |
Informácie o produkte
| EAN | 5905555018324 |
| Oblasť použitia | Metalografická analýza |
| Typ používateľa | Profesionáli, pokročilí používatelia |
| Náročnosť montáže | Zložitá |
Technické údaje podľa oficiálneho datasheetu výrobcu.
