Popis

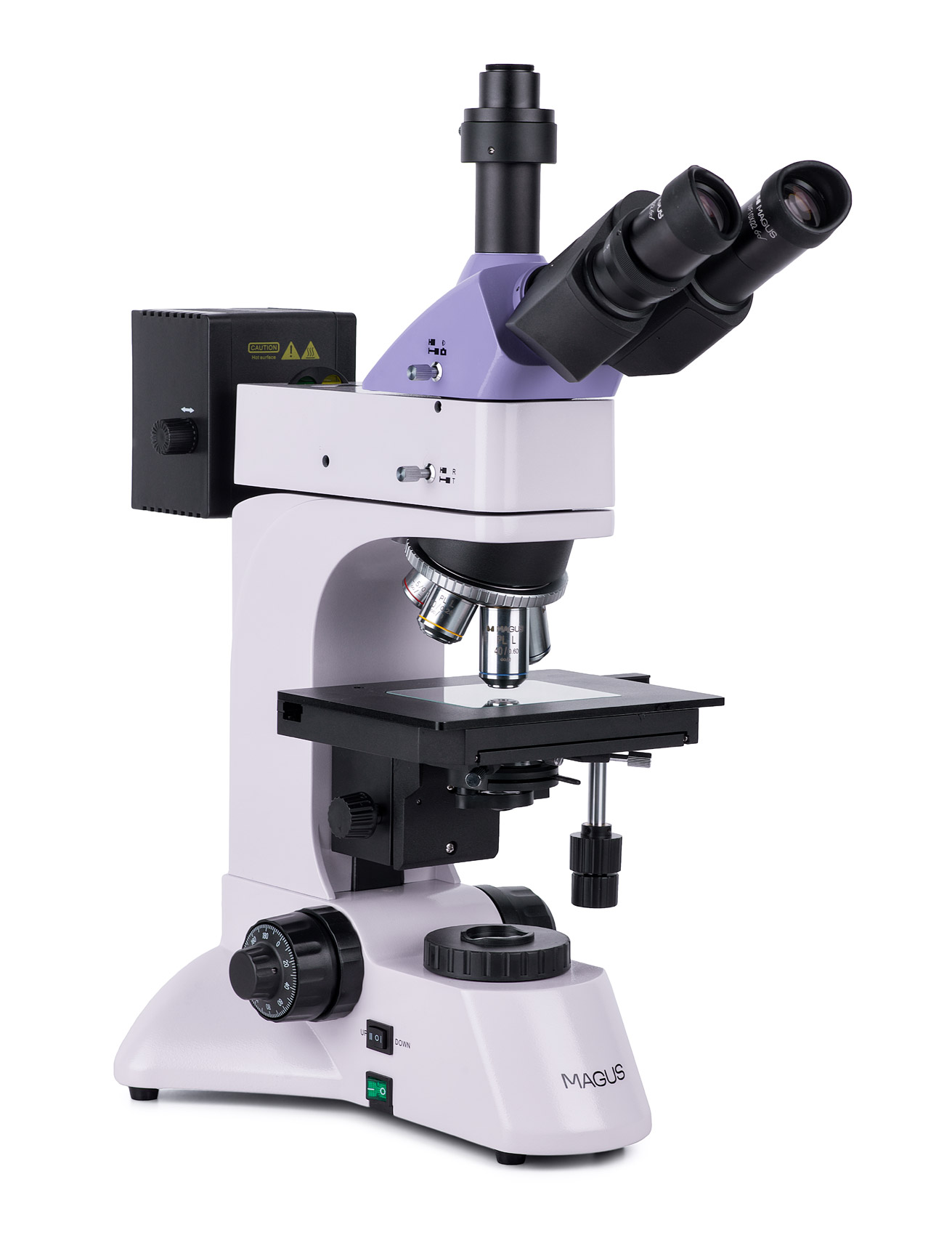

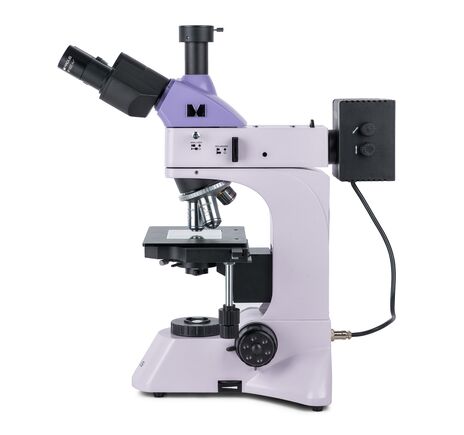

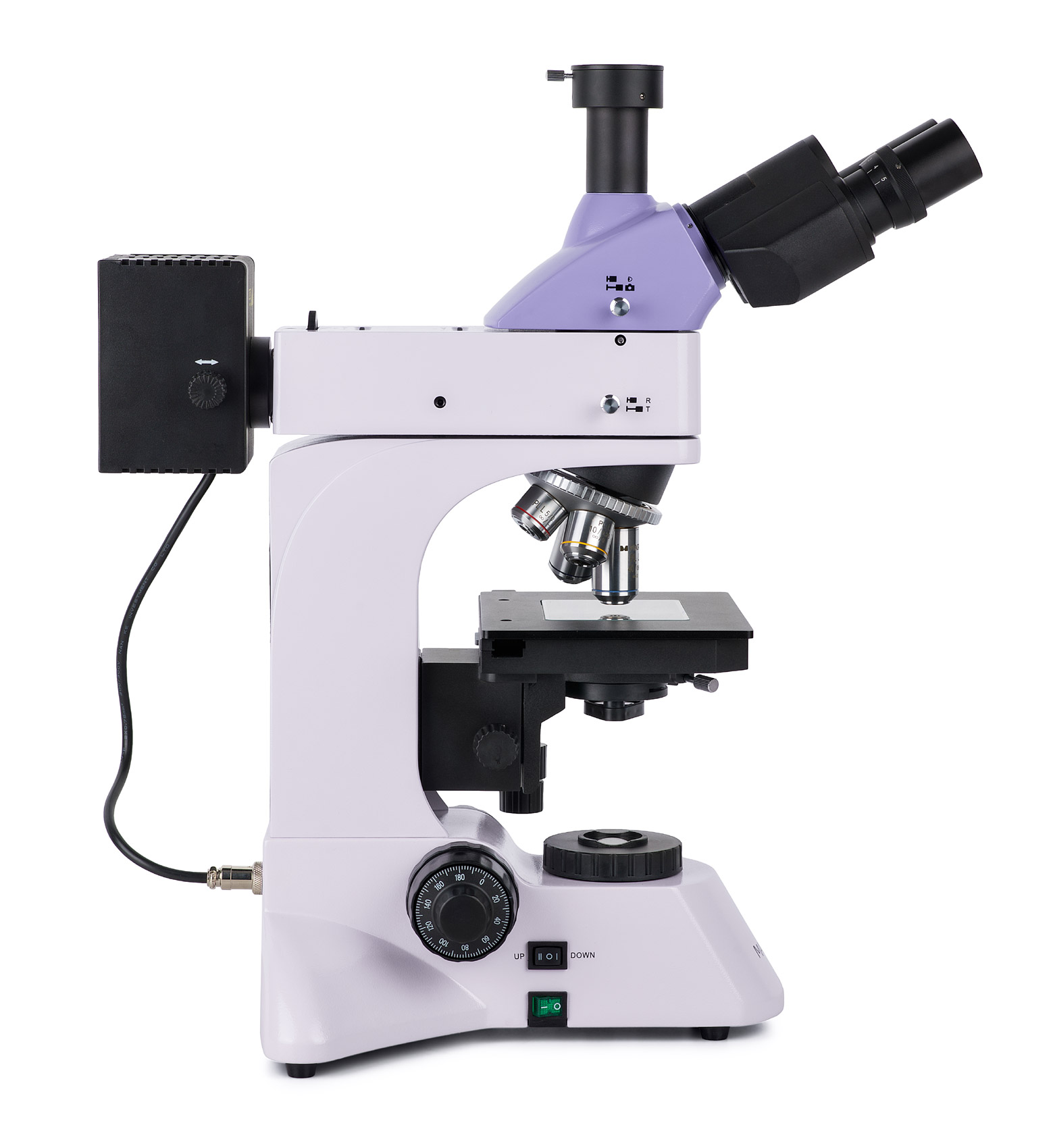

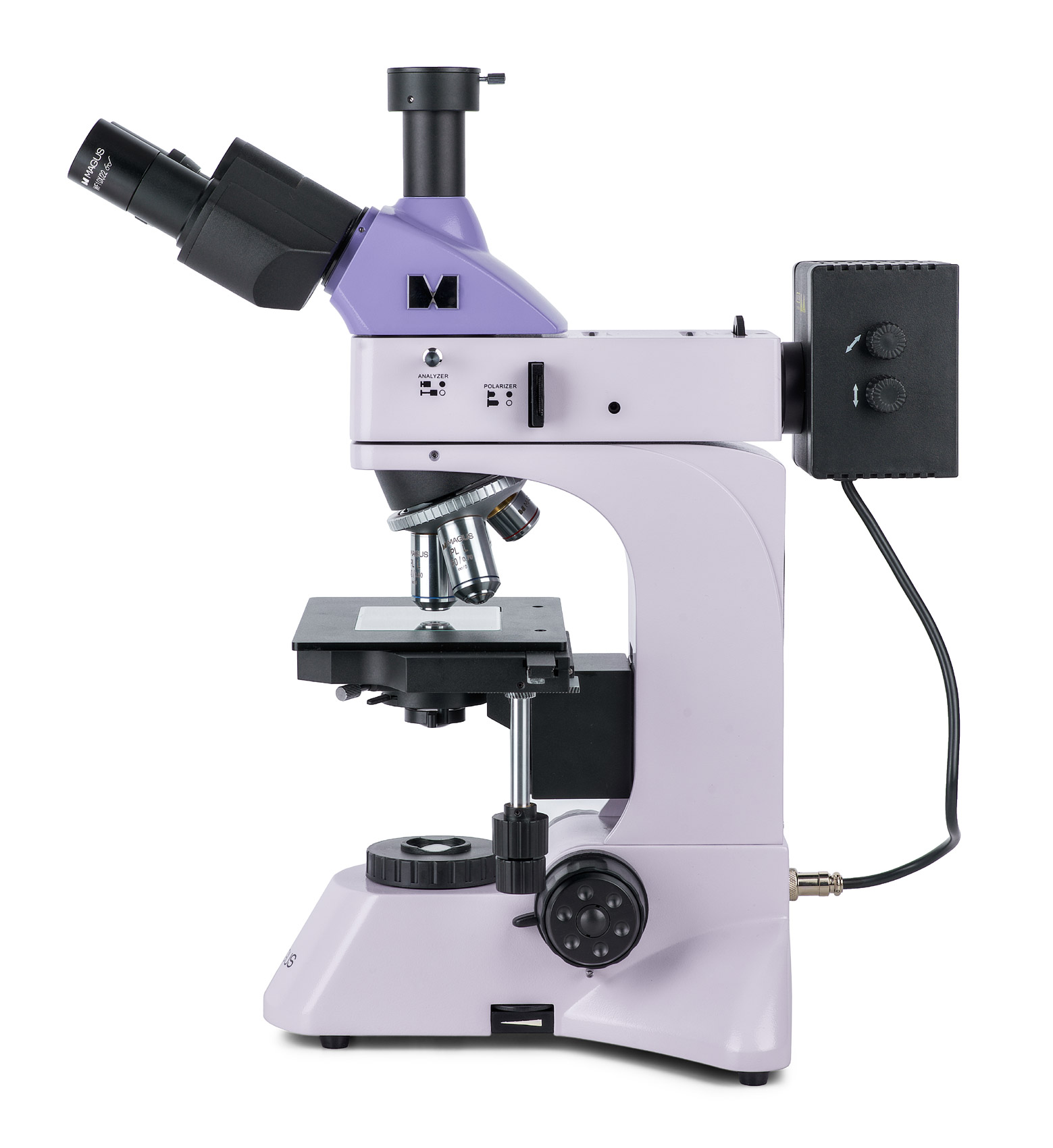

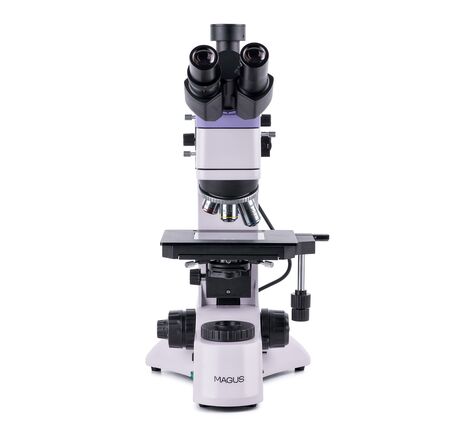

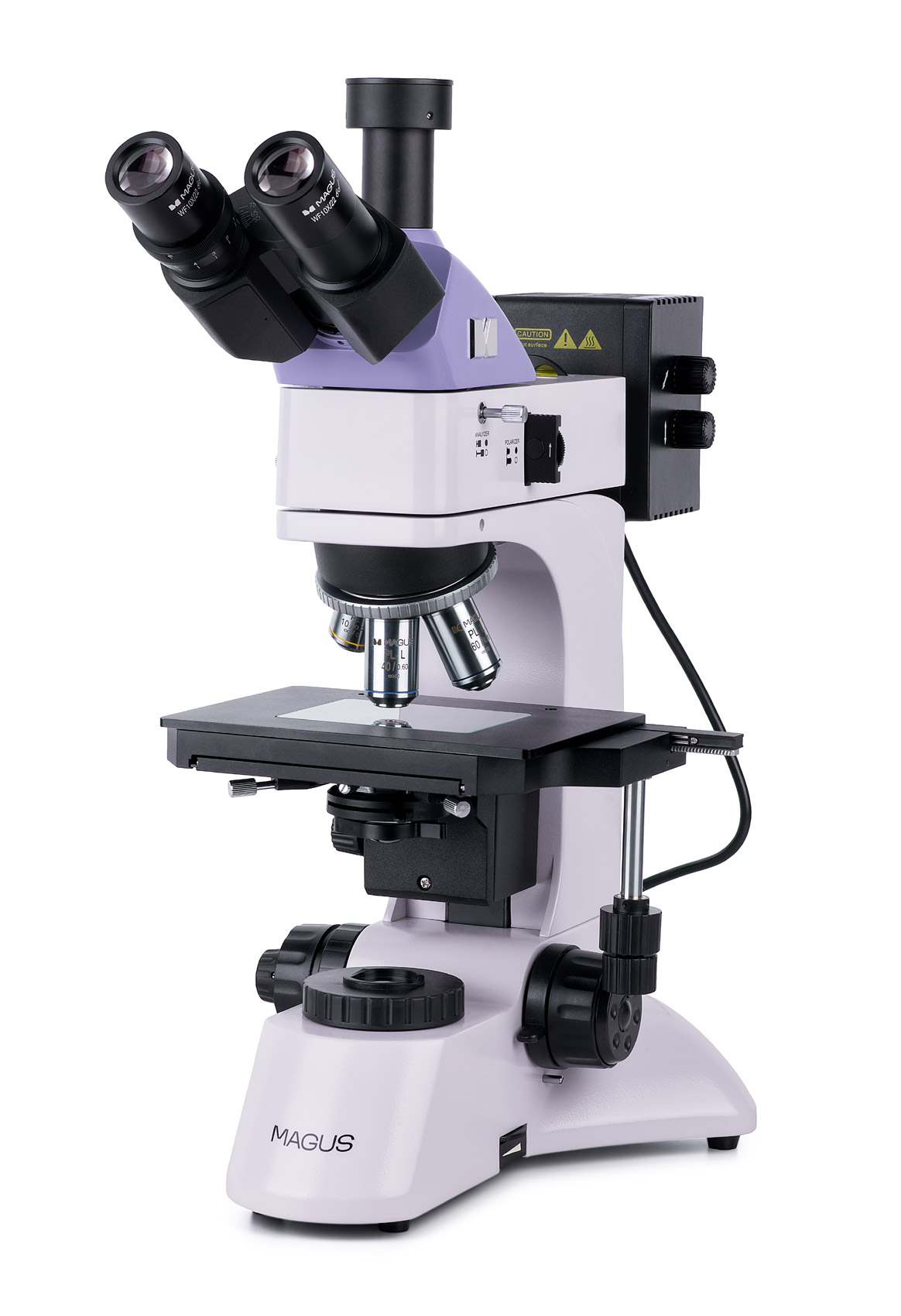

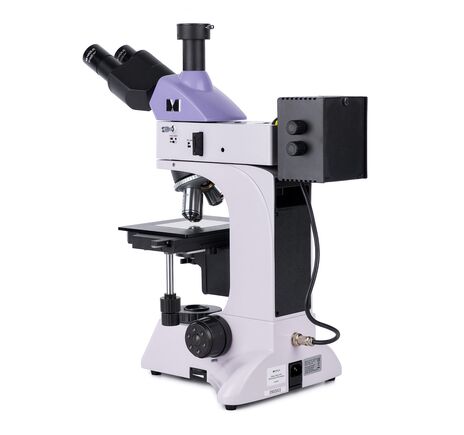

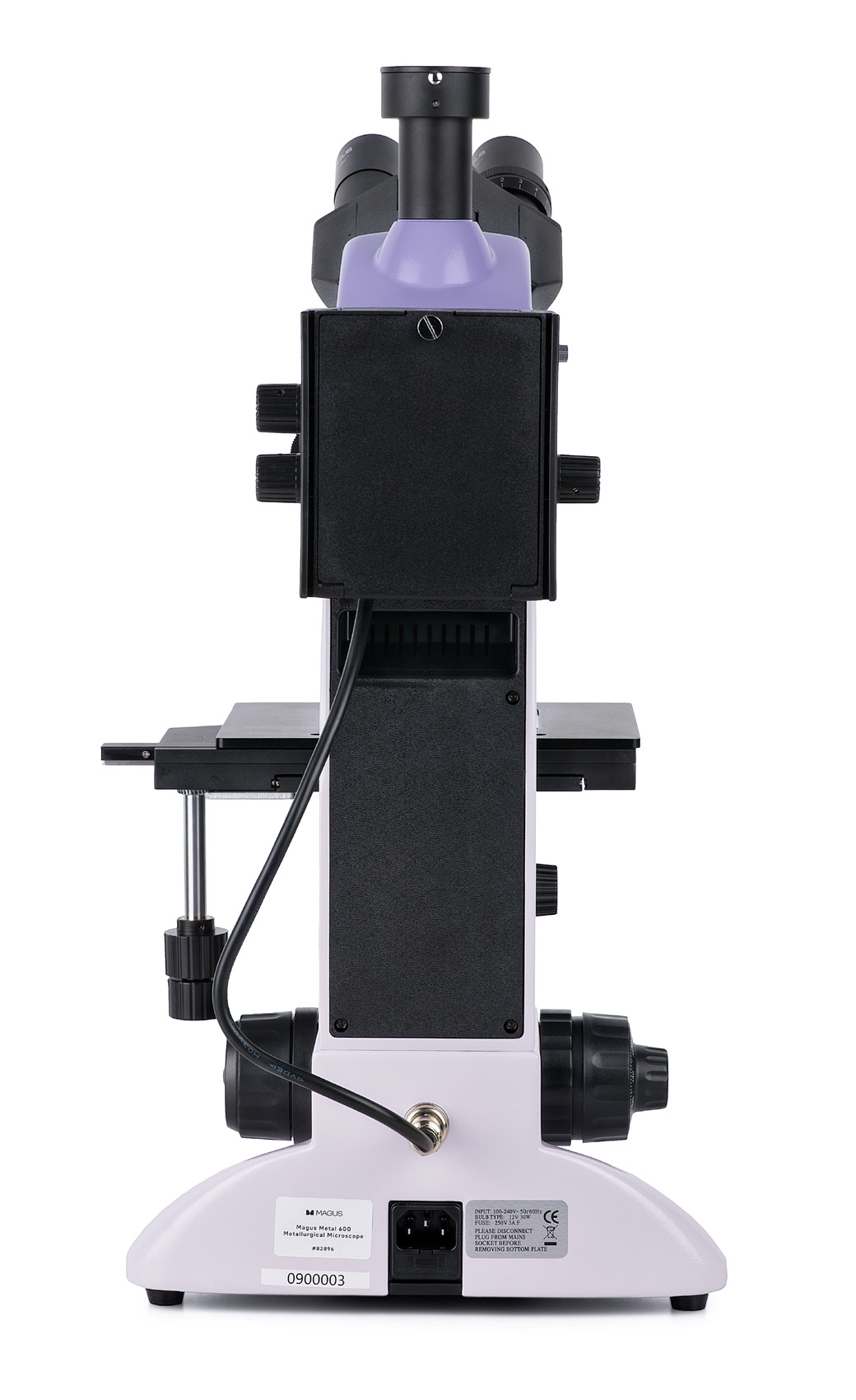

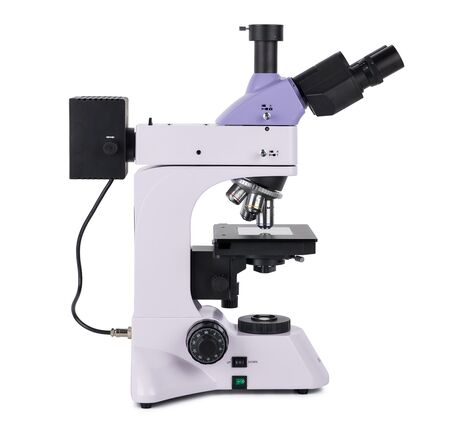

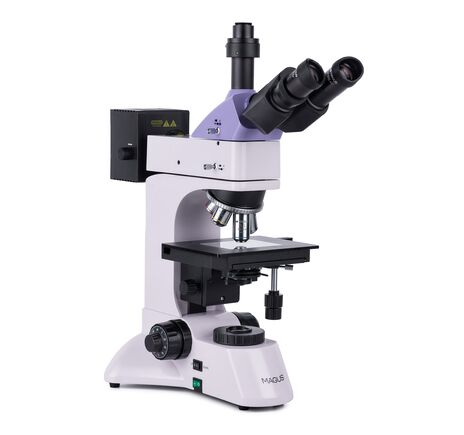

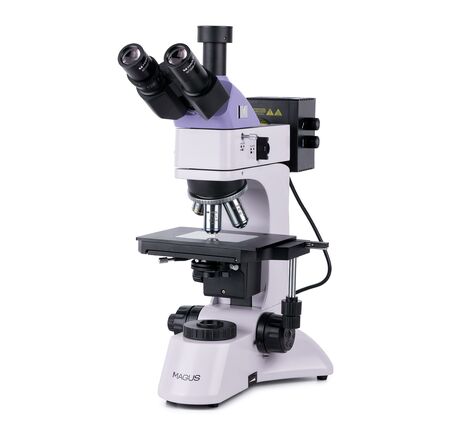

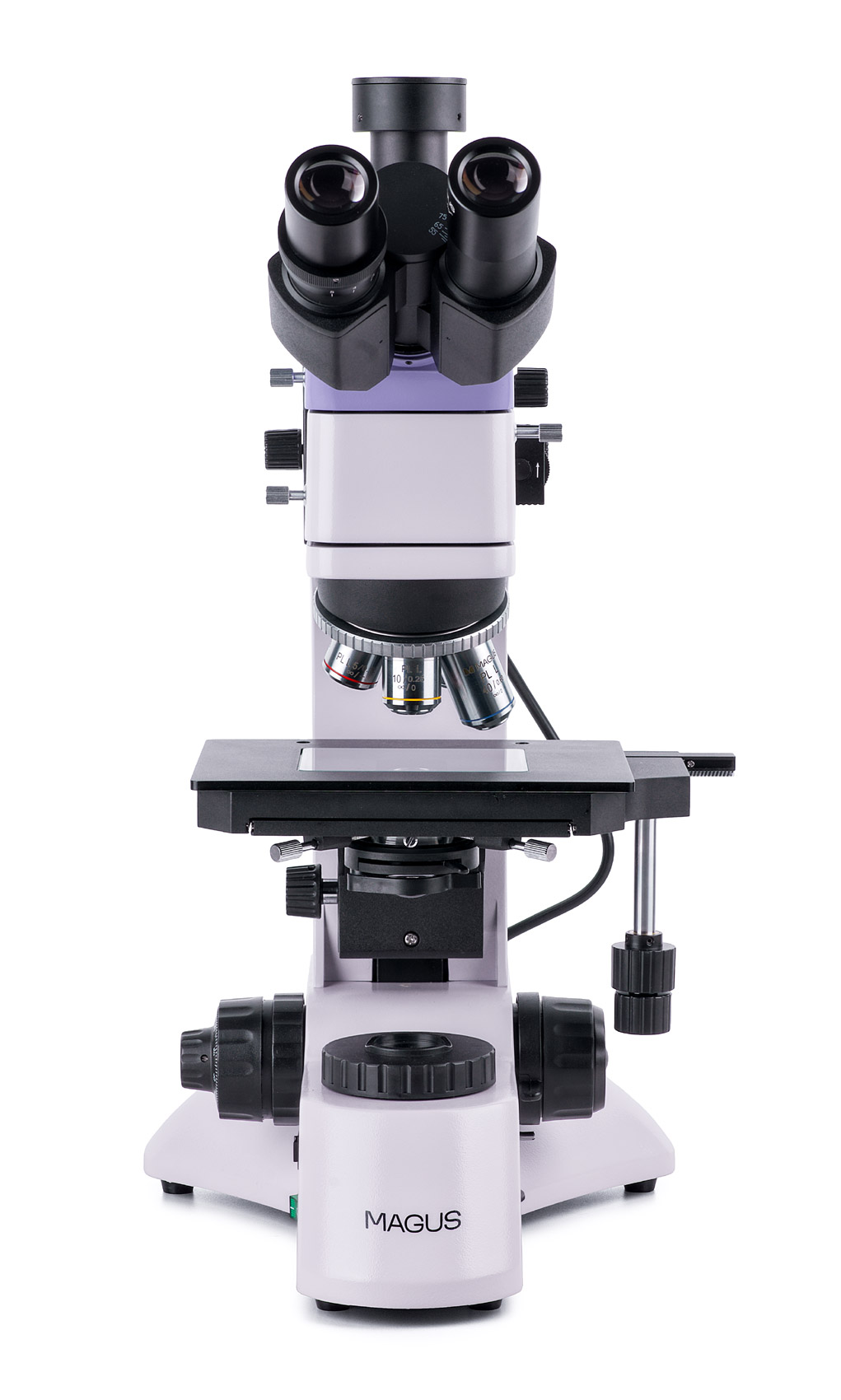

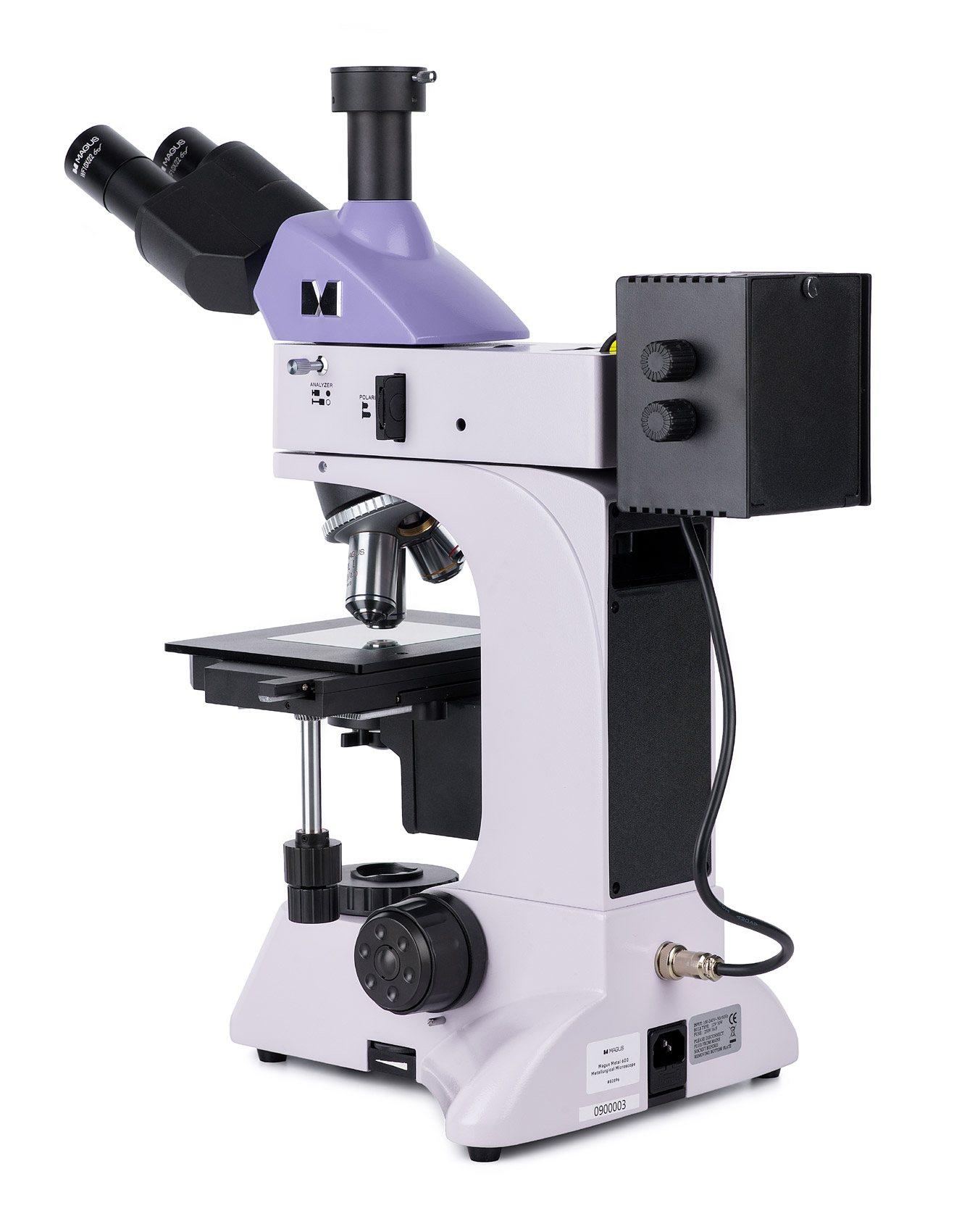

Metalurgický mikroskop MAGUS Metal 600 je určený na štúdium nepriehľadných vzoriek, ako sú kovy, zliatiny, povlaky, polovodiče a ďalšie technické materiály, v odrazenom svetle pomocou mikroskopie v jasnom poli a polarizačnej mikroskopie. Vďaka osvetleniu v prechádzajúcom svetle umožňuje pozorovanie aj priesvitných materiálov a častíc zachytených na filtroch. Mikroskop je vhodný pre laboratórny výskum a materiálové analýzy v oblasti metalurgie, geológie, inžinierstva, archeológie aj priemyselnej kontroly.

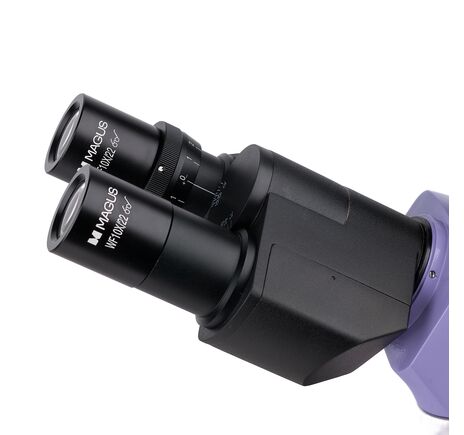

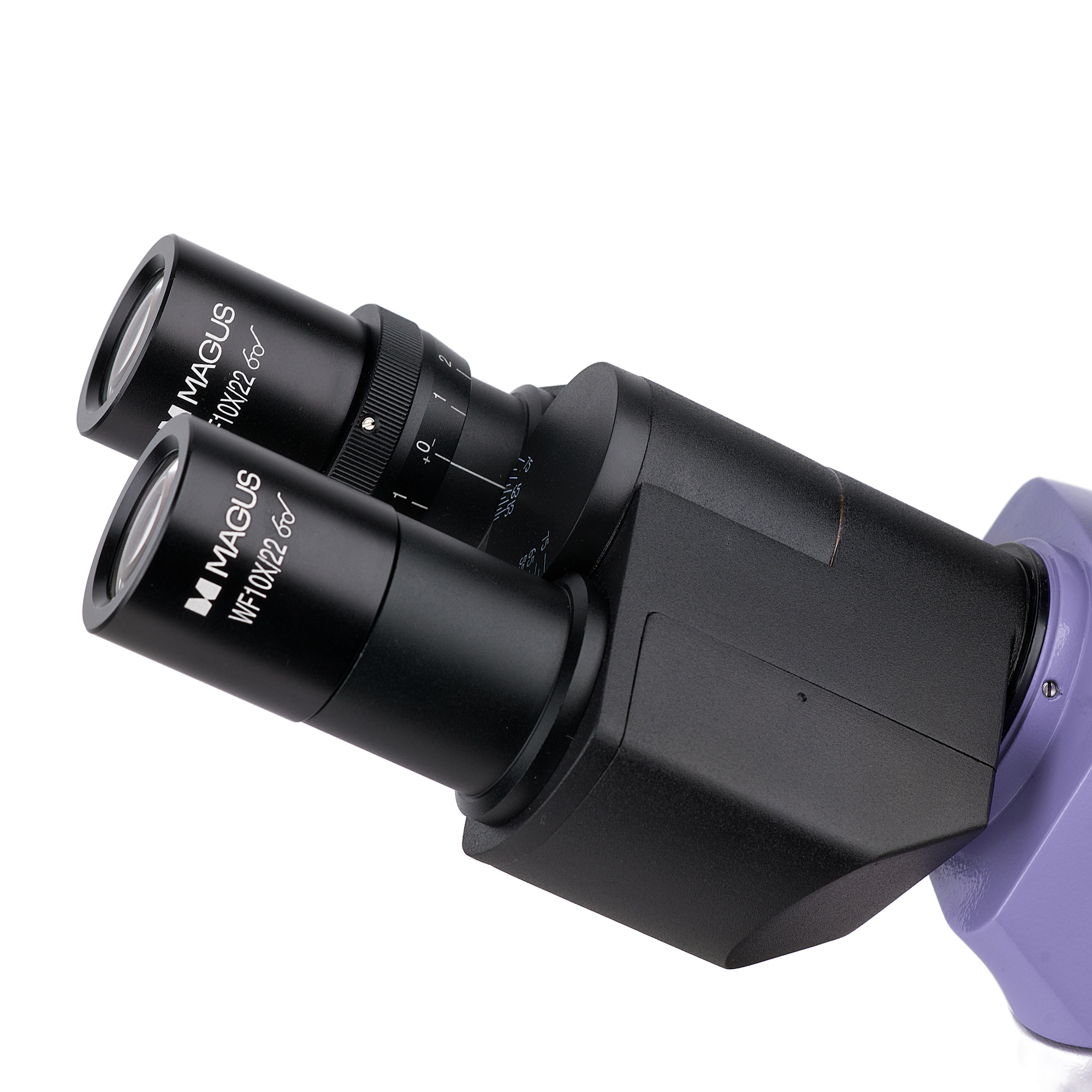

Trinokulárna hlava pre vizuálne pozorovanie aj pripojenie kamery
Trinokulárna hlava je vybavená trinokulárnym tubusom na montáž digitálnej kamery. Rozdelenie svetelného lúča je možné nastaviť v dvoch polohách 100:0 alebo 0:100, takže obraz je možné nasmerovať buď do okulárov, alebo do kamery. Hlava je naklonená pod uhlom 30°, čo znižuje únavu pri dlhodobom pozorovaní, a na ľavom okulárovom tubuse sa nachádza dioptrická korekcia pre presné doladenie obrazu.

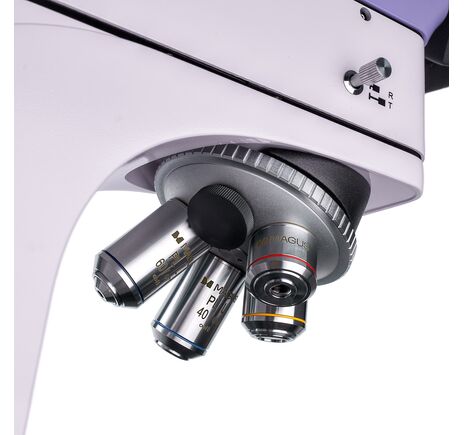

Planachromatická optika s dlhou pracovnou vzdialenosťou
- základný rozsah zväčšenia 50× – 600×
- revolverový nosič pre 5 objektívov
- rovinné achromatické objektívy s korekciou na nekonečno
- objektívy s dlhou pracovnou vzdialenosťou vhodné pre metalografiu
- 1 voľný slot pre doplnenie ďalšieho objektívu

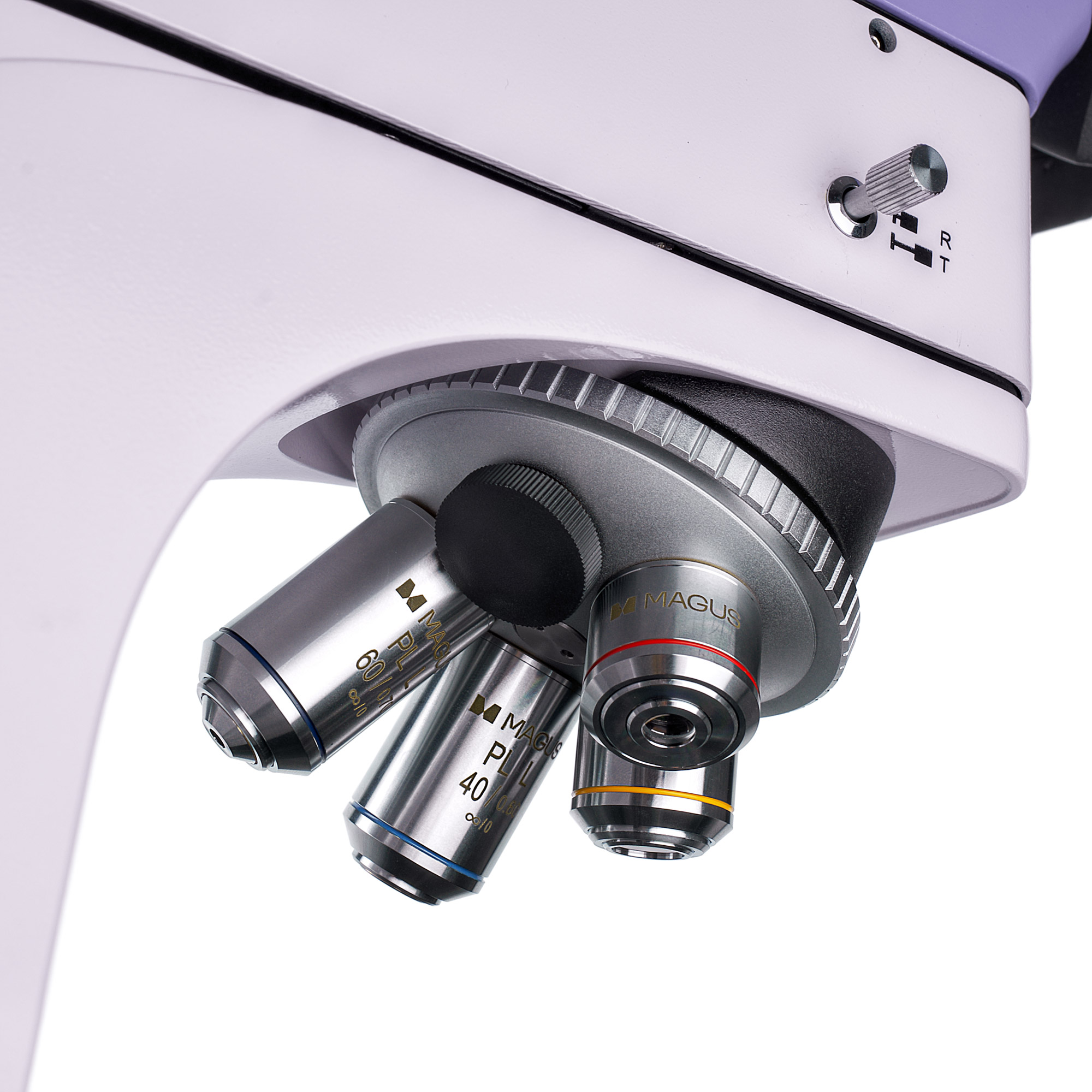

Revolverový nosič je orientovaný dovnútra, takže používateľ má lepší prehľad o aktuálne zvolenom objektíve. Súčasťou balenia sú štyri planachromatické objektívy určené na pozorovanie v jasnom poli, pričom zostáva priestor na rozšírenie zostavy o ďalší objektív podľa požadovaného zväčšenia.

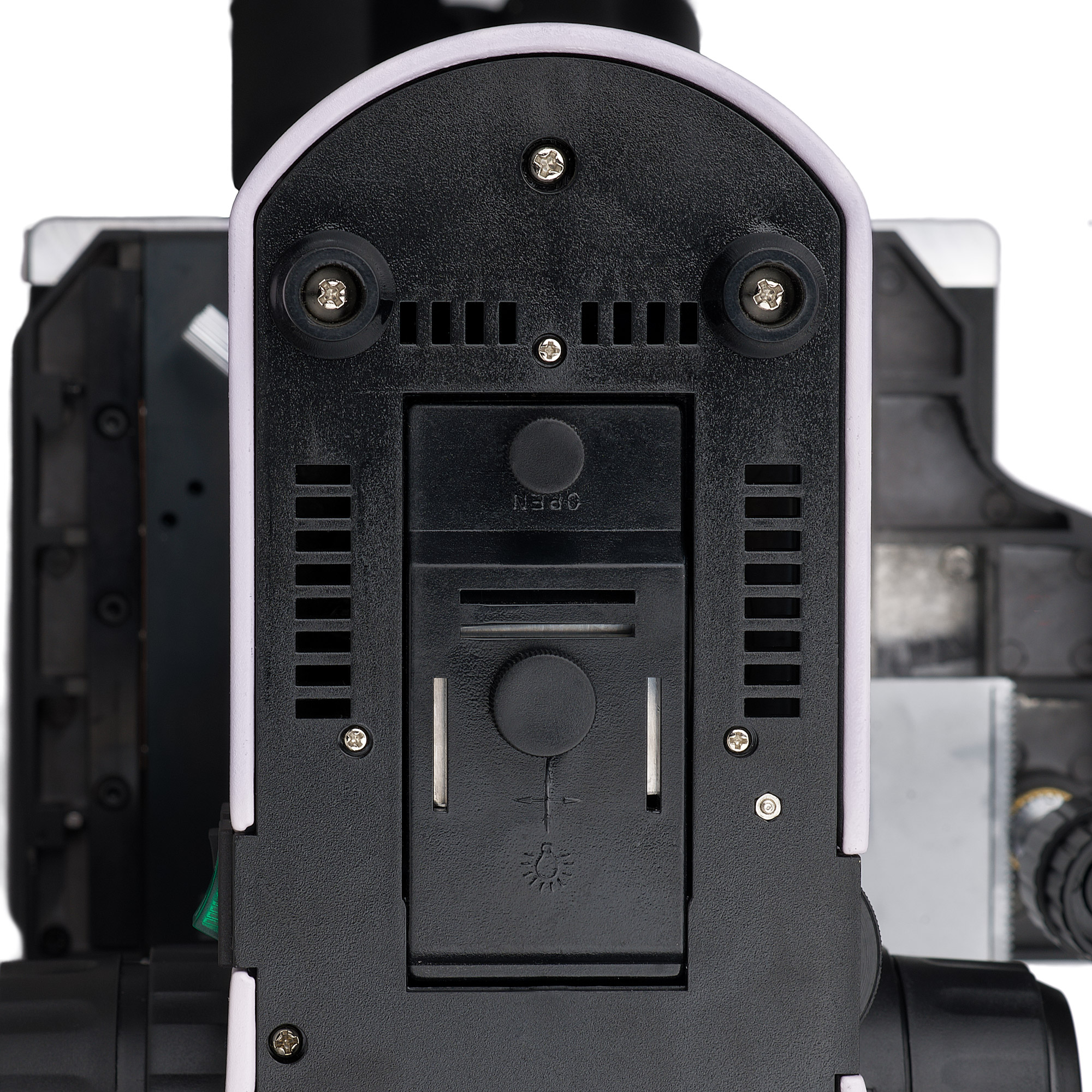

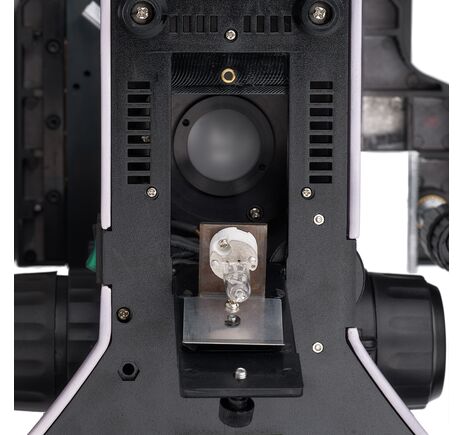

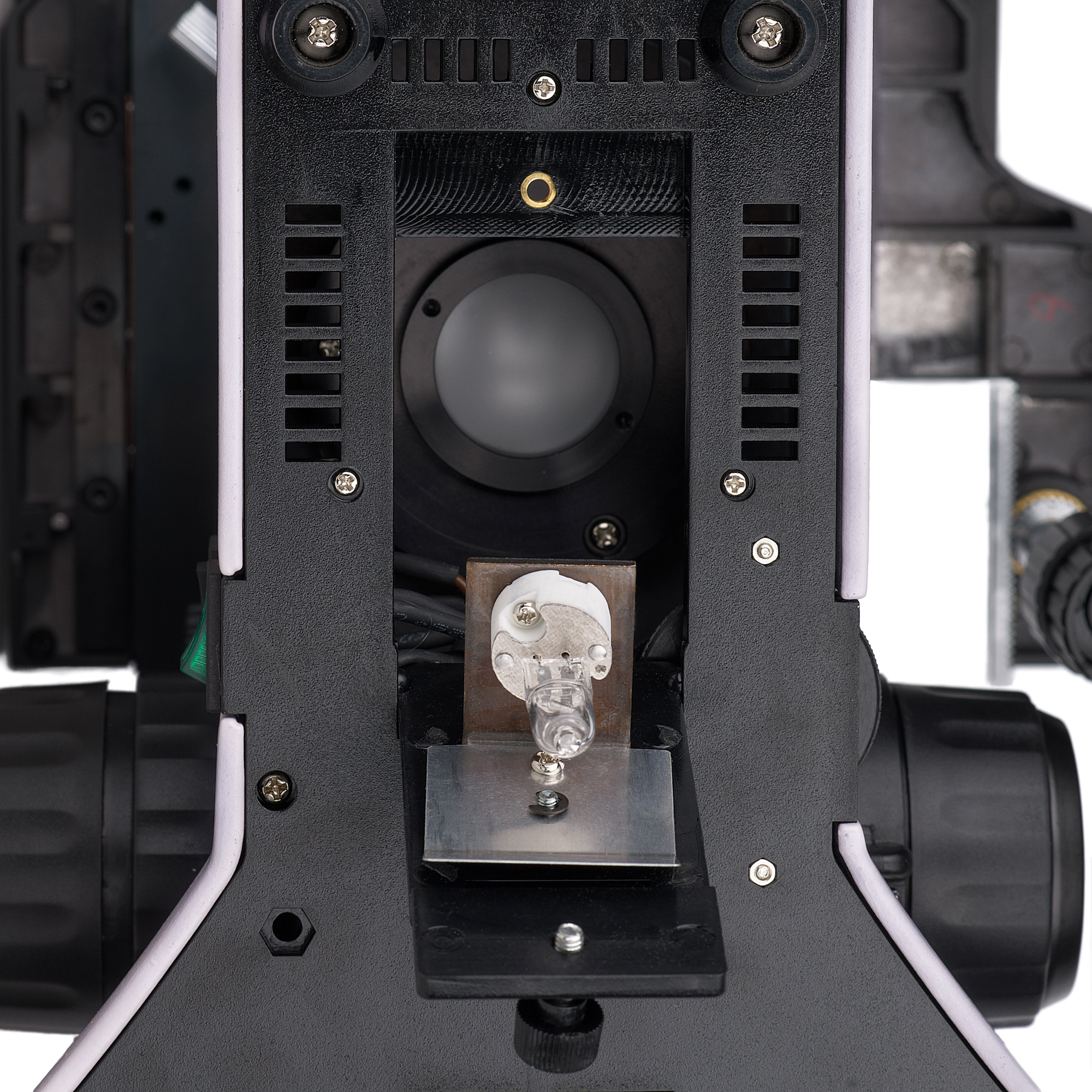

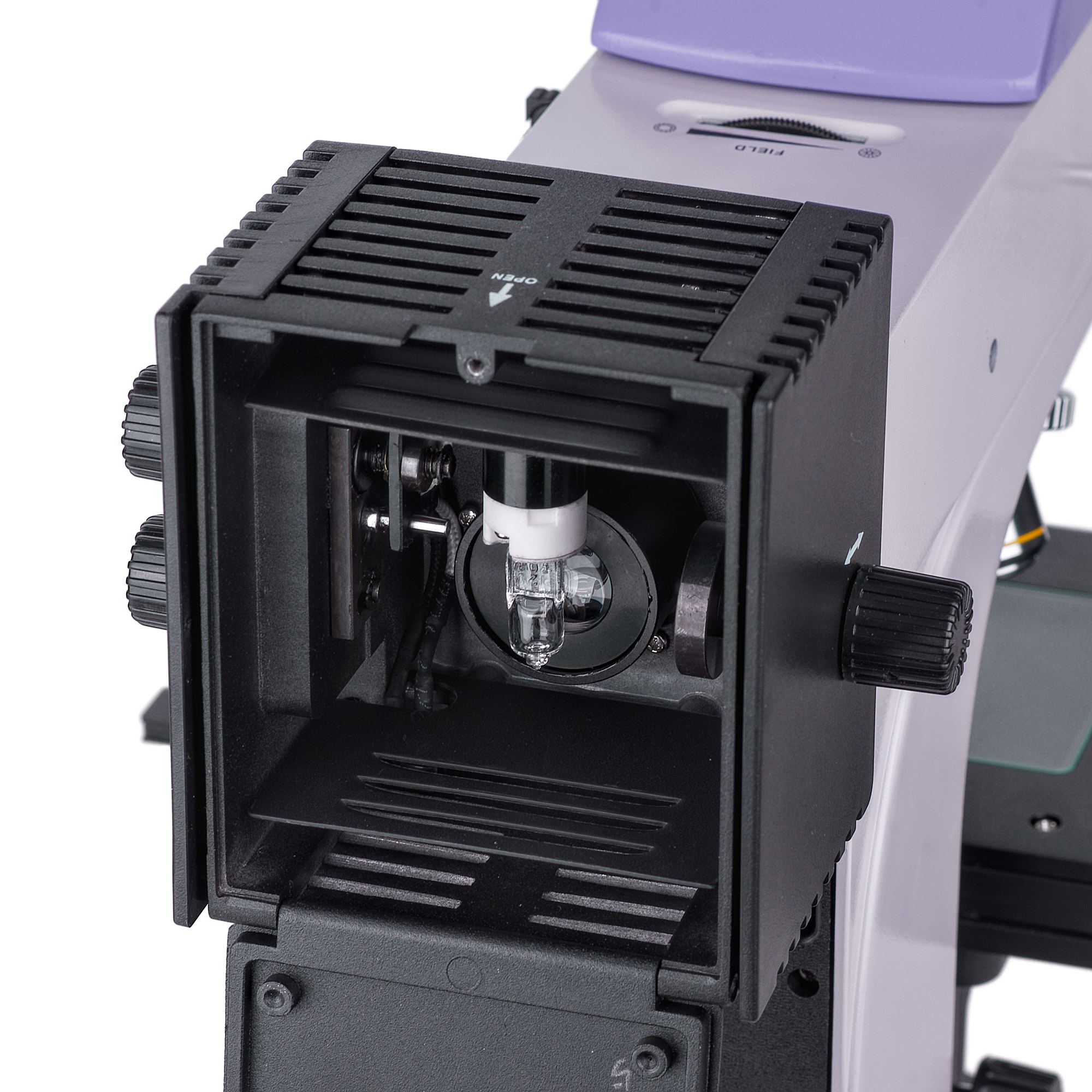

Halogénové osvetlenie pre odrazené aj prechádzajúce svetlo

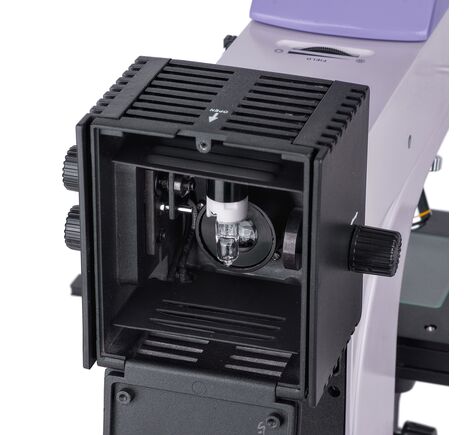

Mikroskop je vybavený osvetľovacími systémami pre pozorovanie v prechádzajúcom aj odrazenom svetle. Oba využívajú 30 W halogénové žiarovky s reguláciou jasu, napájané zo sieťového zdroja. Halogénové osvetlenie poskytuje príjemnú farebnú teplotu a komfort pri dlhodobej práci.
- odrazené svetlo: 30 W halogénová žiarovka
- prechádzajúce svetlo: 30 W halogénová žiarovka
- regulácia intenzity osvetlenia
- komfortné farebné podanie pri pozorovaní

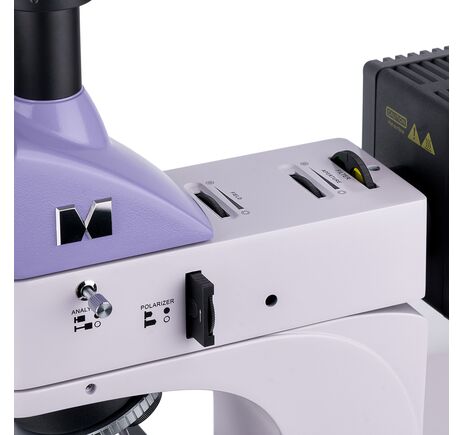

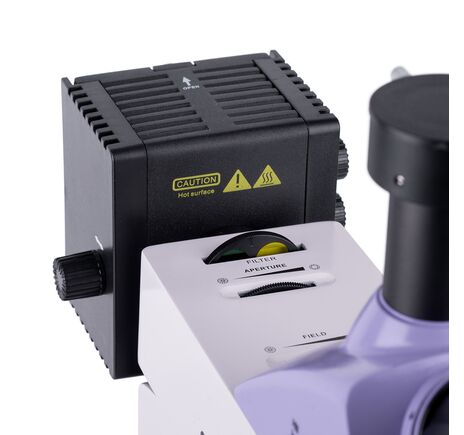

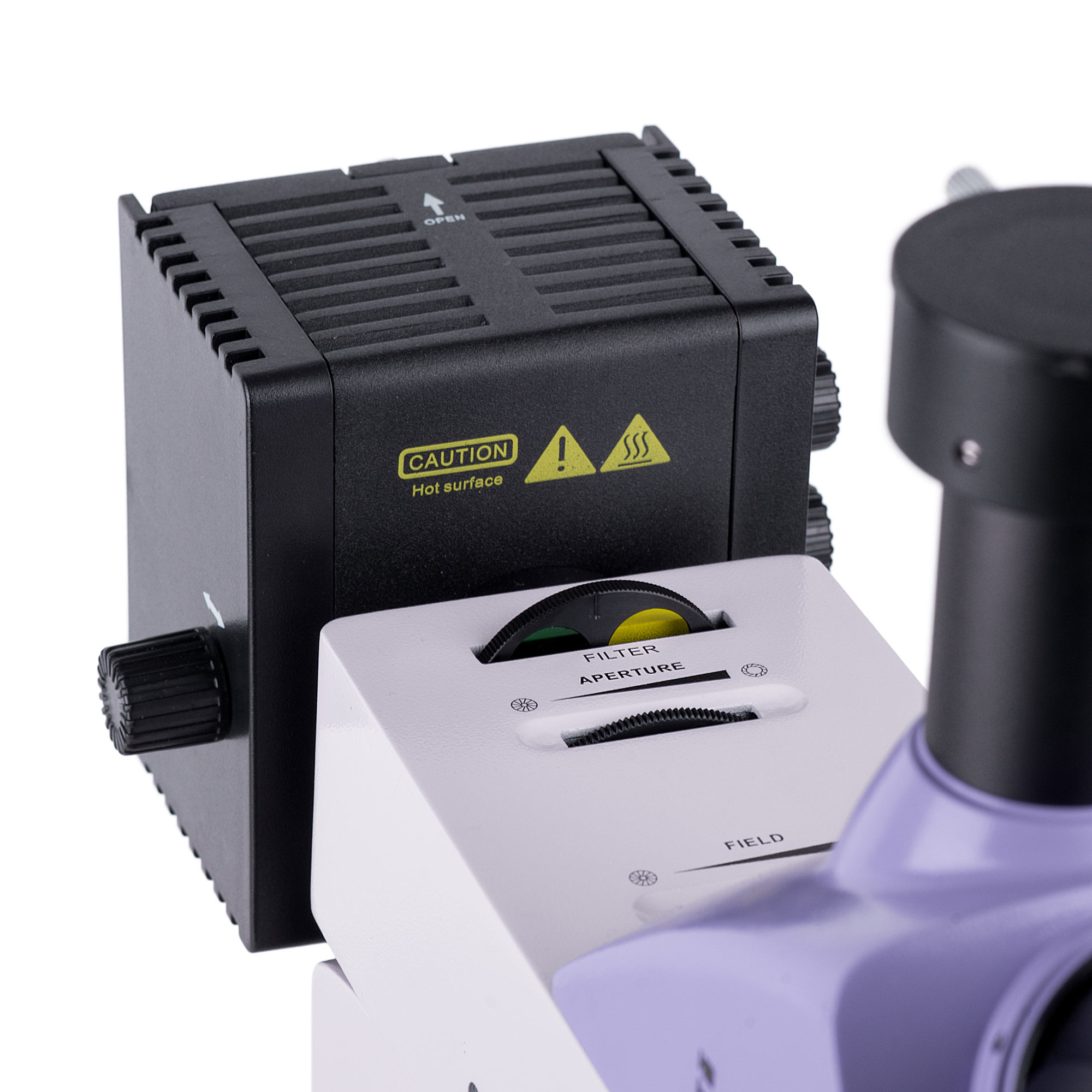

Polarizačná mikroskopia a Köhlerovo osvetlenie

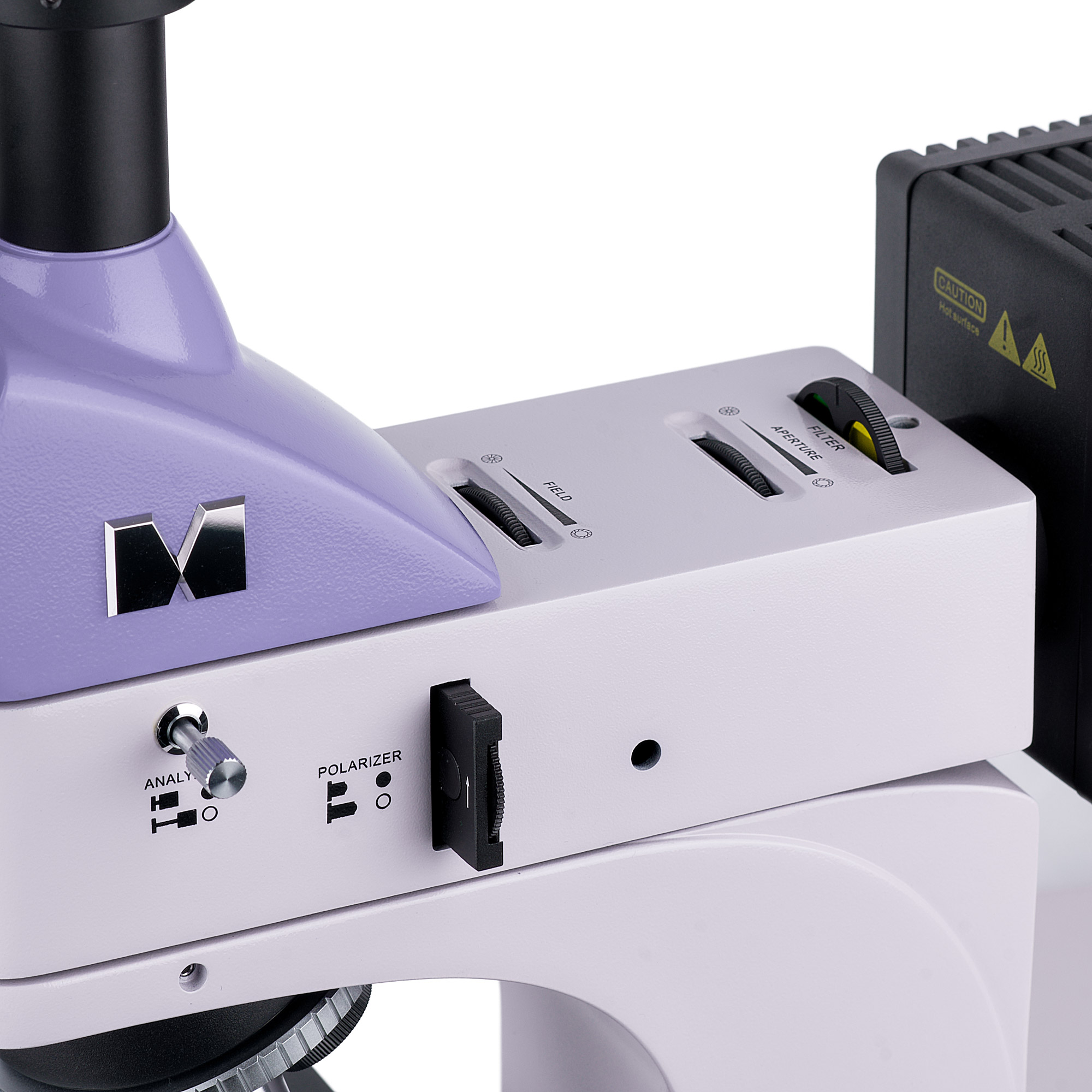

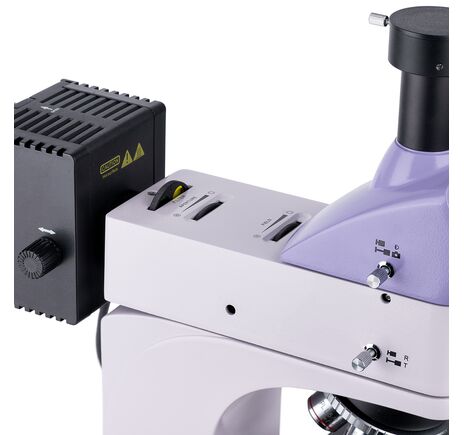

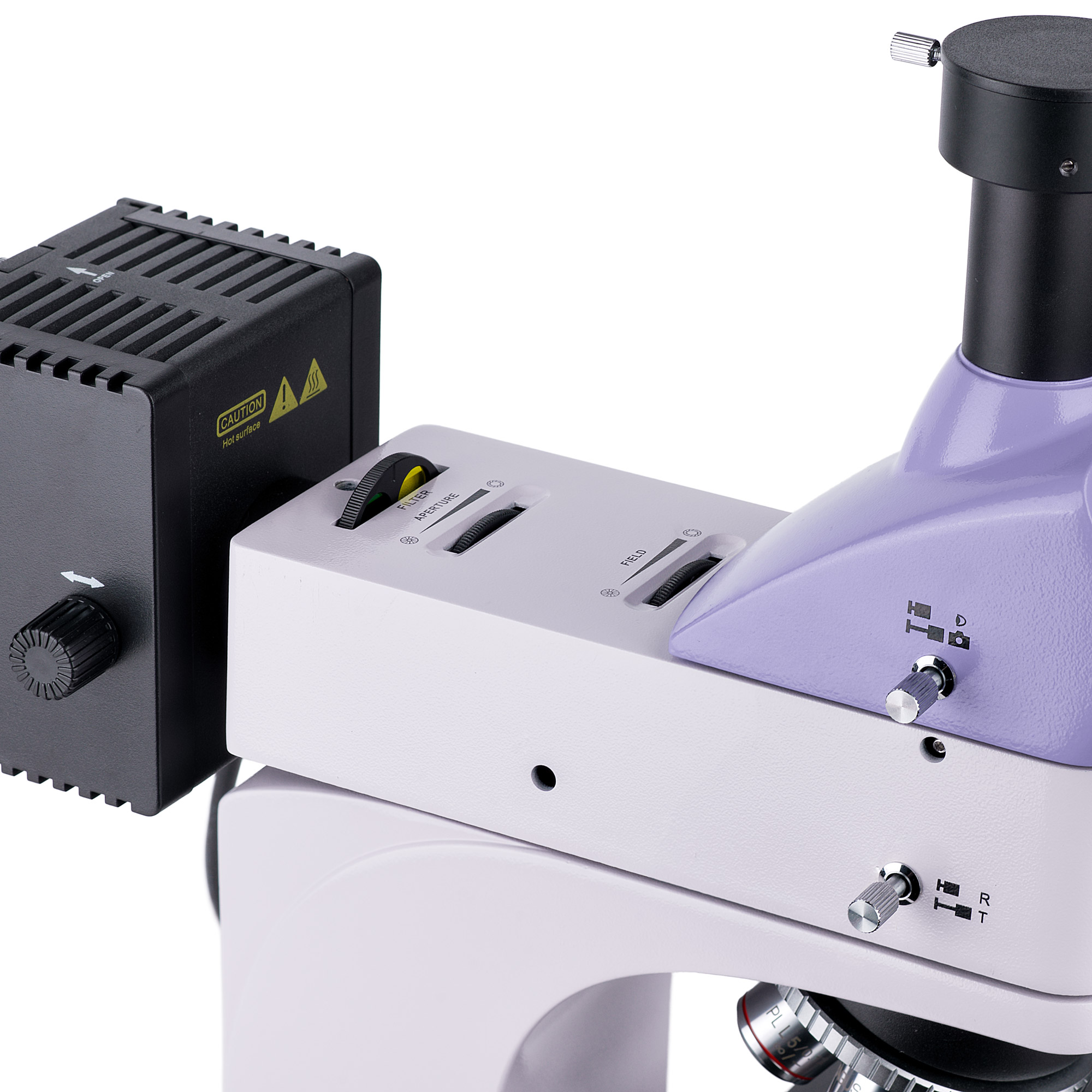

Pre pozorovanie v odrazenom svetle je mikroskop vybavený polarizačným zariadením so vstavaným analyzátorom a odnímateľným polarizátorom. Apertúrna a poľná clona umožňujú nastavenie Köhlerovho osvetlenia, čo zaručuje rovnomerné presvetlenie zorného poľa, vysoký kontrast a minimalizáciu optických artefaktov. Clony aj zdroj odrazeného svetla je možné centrovať.
- mikroskopia v jasnom poli v odrazenom svetle
- polarizačná mikroskopia v odrazenom svetle
- Köhlerovo osvetlenie v odrazenom aj prechádzajúcom svetle
- sada farebných filtrov

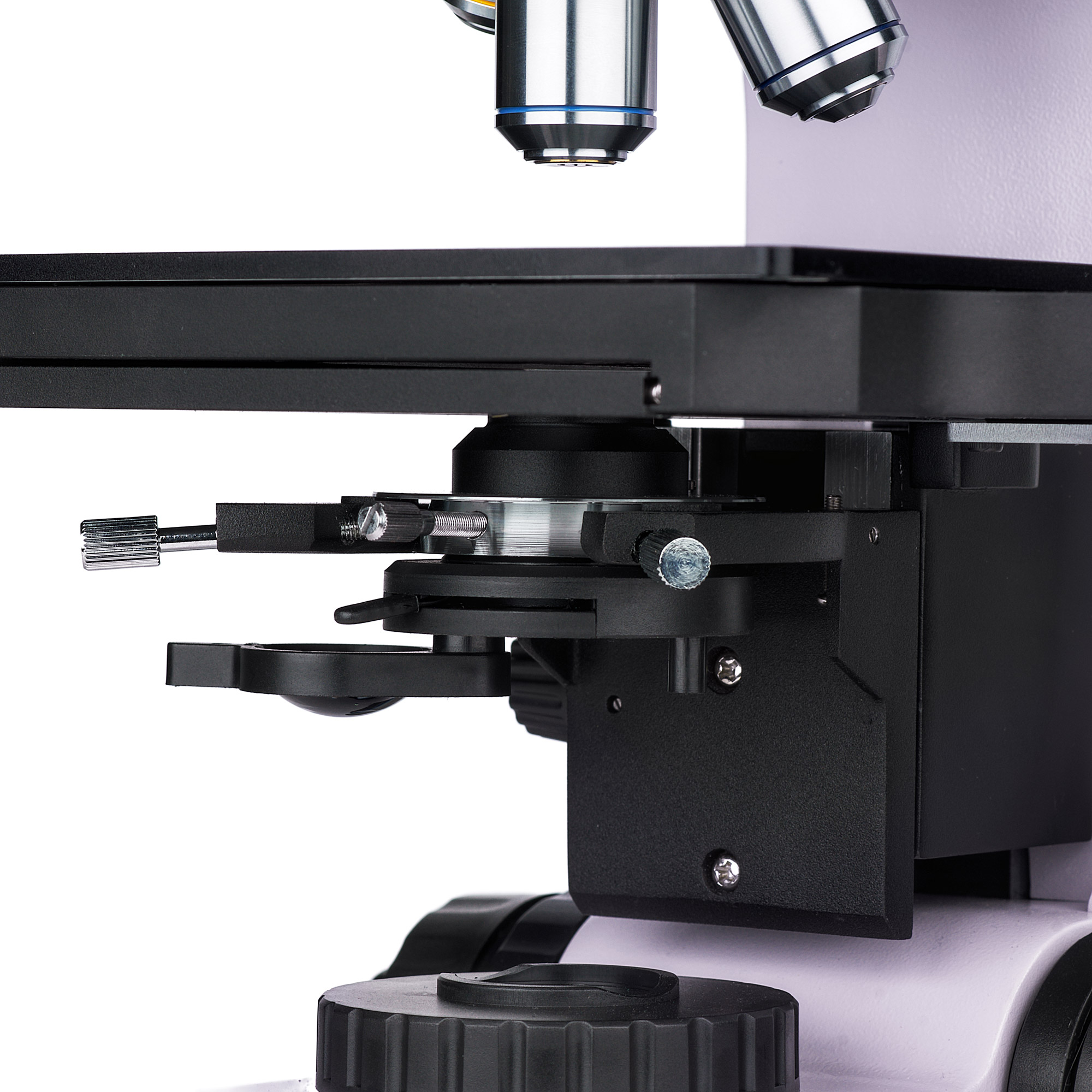

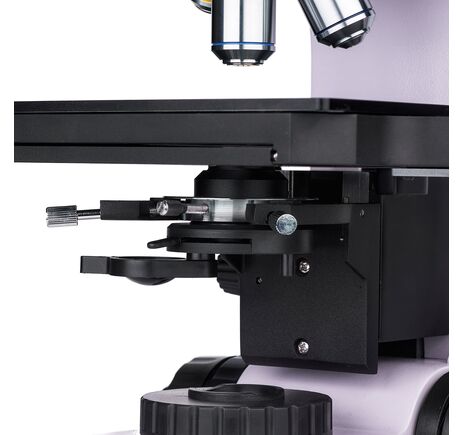

Abbeho kondenzor s výklopnou šošovkou
Systém pre prechádzajúce svetlo využíva klasický Abbeho kondenzor, ktorý je možné nastaviť centrovaním aj výškovo. Kondenzor je doplnený o výklopnú šošovku pre prácu s objektívmi s malým zväčšením. V kombinácii s apertúrnou a poľnou clonou umožňuje presné nastavenie Köhlerovho osvetlenia.

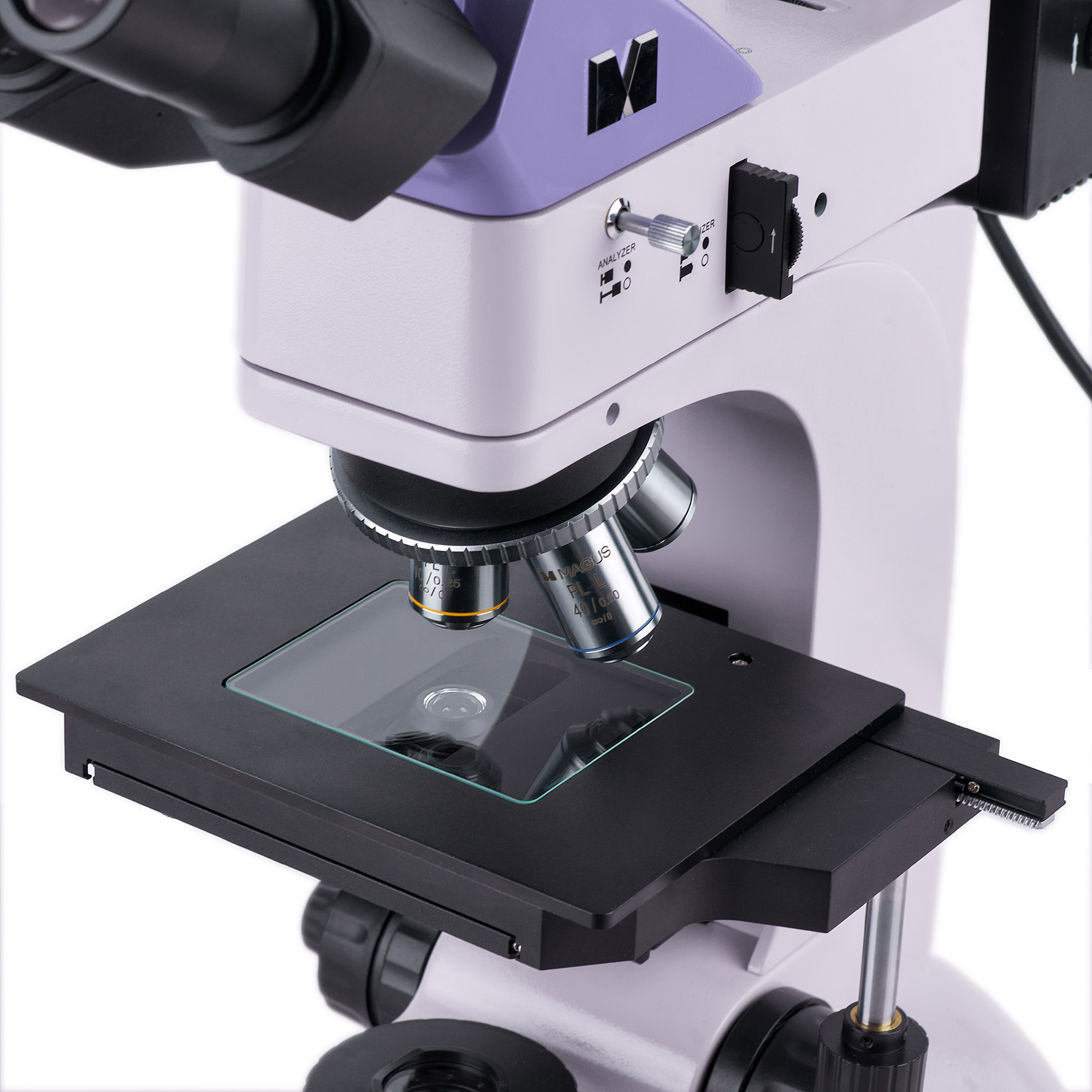

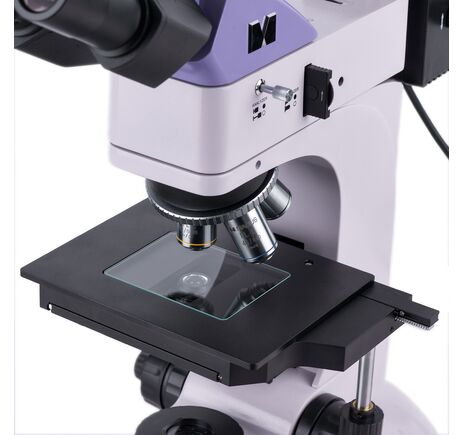

Mechanický pracovný stolík pre presný pohyb vzorky
Maximálna výška vzorky umiestnenej na pracovnom stolíku môže byť až 20 mm. Preparát sa posúva pohybom stolíka v dvoch osiach, čo umožňuje presnú navigáciu po skúmanej ploche. Súčasťou balenia je aj sklenená doska pracovného stolíka, ktorá sa používa pri práci s nepriehľadnými vzorkami.
- maximálna výška vzorky 20 mm
- dvojosý mechanický posun stolíka
- sklenená doska pre prácu s nepriehľadnými vzorkami

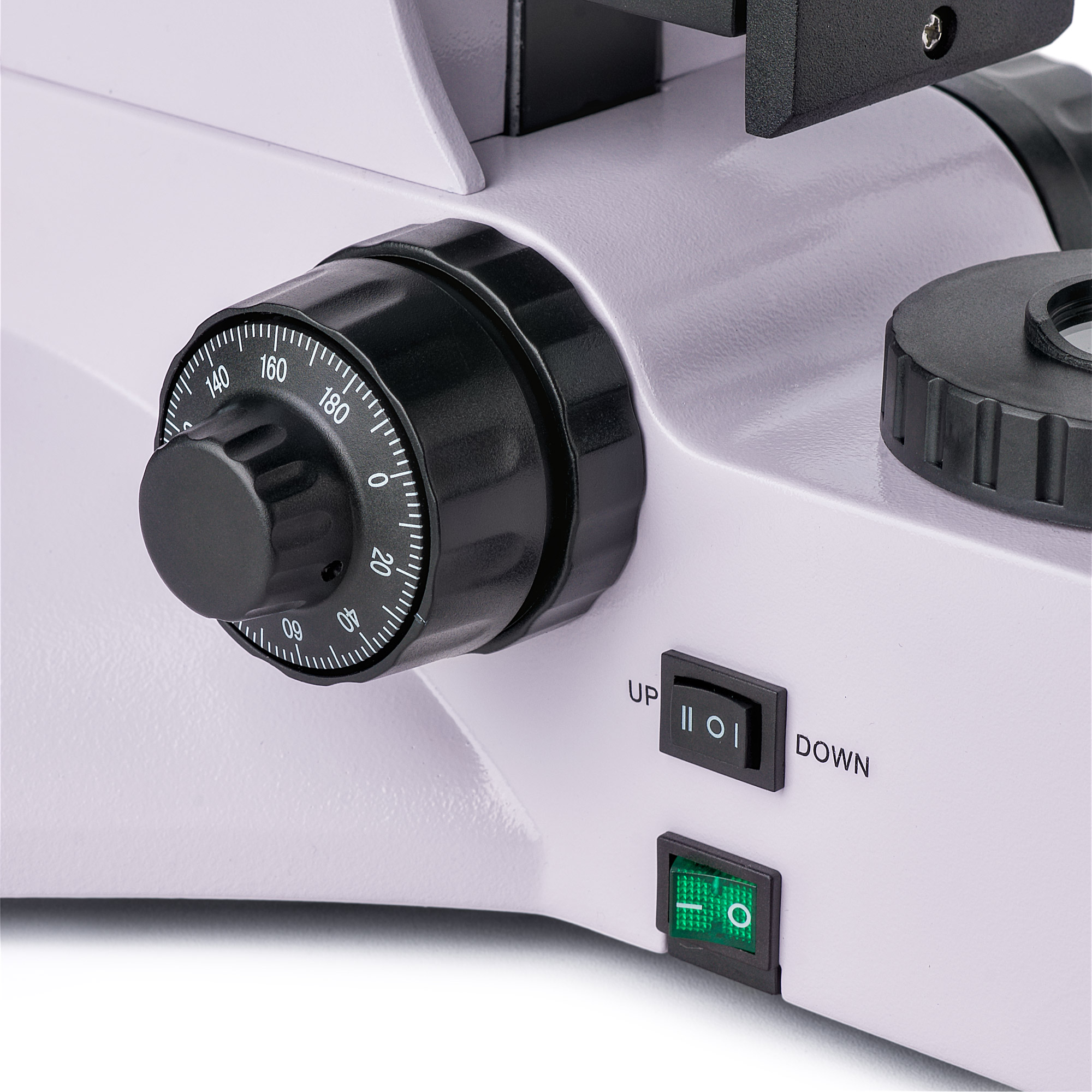

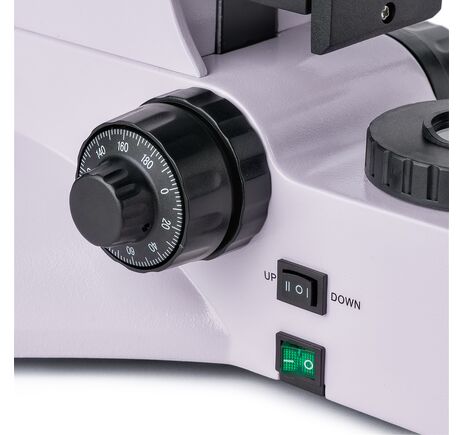

Plynulé hrubé a jemné zaostrovanie
Zaostrovanie sa realizuje pomocou presného mechanizmu hrubého a jemného posuvu. Hrubé zaostrenie má aretačný prvok aj nastavenie tuhosti. Koaxiálne ovládacie prvky sú umiestnené na oboch stranách mikroskopu, takže používateľ môže mať ruky počas práce pohodlne opreté o pracovný stôl.
- koaxiálne hrubé a jemné zaostrovanie
- aretácia hrubého zaostrenia
- nastavenie tuhosti zaostrovacieho mechanizmu
- ergonomické ovládanie z oboch strán
Možnosť rozšírenia o ďalšie príslušenstvo
Mikroskop MAGUS Metal 600 je možné doplniť o ďalšie okuláre, objektívy s dlhou pracovnou vzdialenosťou, digitálne kamery a kalibračné sklíčka. Vďaka tomu sa dá prispôsobiť širokému spektru materiálových analýz a špecializovaných laboratórnych aplikácií.
Obsah balenia
- základňa s napájacím vstupom, zdrojom prechádzajúceho svetla a kondenzorom, zaostrovacím mechanizmom, pracovným stolíkom a revolverovým nosičom objektívov
- osvetľovacia sústava pre pozorovanie v odrazenom svetle s krytom
- trinokulárna hlava
- rovinný achromatický objektív s korekciou na nekonečno: PL L5×/0,12 WD 26,1 mm
- rovinný achromatický objektív s korekciou na nekonečno: PL L10×/0,25 WD 20,2 mm
- rovinný achromatický objektív s korekciou na nekonečno: PL L40×/0,60 WD 3,98 mm
- rovinný achromatický objektív s korekciou na nekonečno: PL L60×/0,70 WD 2,08 mm
- okulár 10×/22 mm s dlhým očným reliéfom (2 ks)
- sklenená doska pracovného stolíka
- C-mount adaptér 1×
- šesťhranný kľúč
- sieťový napájací kábel
- sieťový kábel osvetľovacej sústavy pre odrazené svetlo
- protiprachový kryt
- návod na použitie a záručný list
Pre koho je mikroskop určený

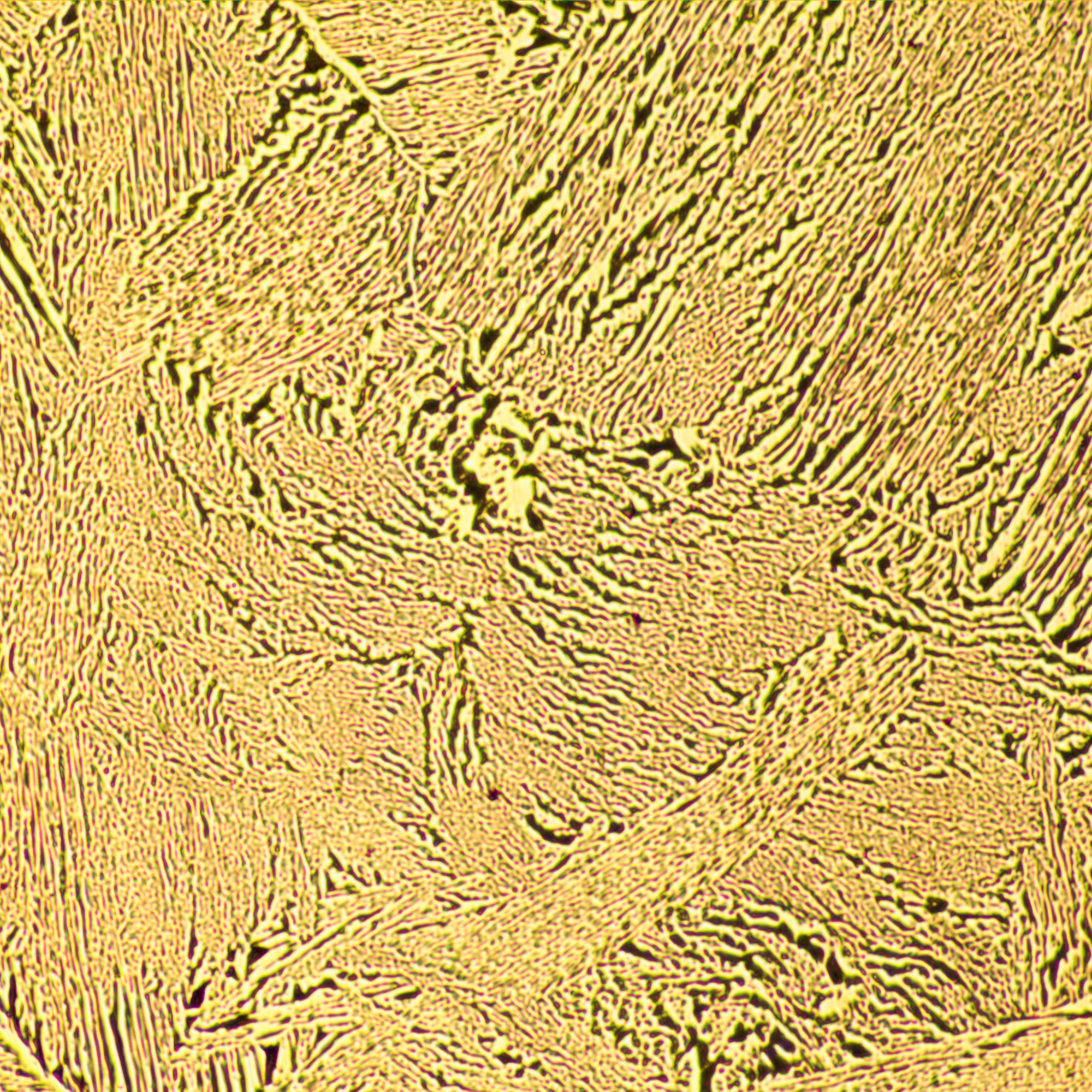

MAGUS Metal 600 je ideálny pre metalurgické laboratóriá, geologické pracoviská, priemyselné kontrolné oddelenia, výskumné ústavy aj archeologické laboratóriá. Vďaka kombinácii odrazeného a prechádzajúceho svetla, polarizačnej mikroskopie a kvalitnej planachromatickej optiky poskytuje presné výsledky pri analýze mikroštruktúr kovov, zliatin, povlakov a ďalších technických materiálov.
Technické parametre
Metalurgický trinokulárny mikroskop s prechádzajúcim a dopadajúcim halogénovým osvetlením pre materiálovú analýzu a polarizačné pozorovanie
Kategória
| Skupina produktu | Metalurgický mikroskop – set |
Konštrukcia
| Typ hlavy | Trinokulárna Siedentopf |
| Sklon hlavy | 30° |
| Priemer tubusu | 30 mm |
Kontrastné metódy
| Svetlé pole | Áno |
| Polarizácia | Áno |
Optika
| Interpupilárna vzdialenosť | 48 – 75 mm |
| Dioptrická korekcia | ±5 dpt (ľavý tubus) |
Okulár
| Typ | 10× / 22 mm, očný reliéf 10 mm |
| Voliteľné varianty | 10× / 22 mm so stupnicou; 12,5× / 14; 15× / 15; 20× / 12; 25× / 9 |
Objektívy / Zväčšenie
| Typ objektívov | Planachromatické objektívy ∞ |
| Objektívy | PL L5×/0,12; PL L10×/0,25; PL L40×/0,60; PL L60×/0,70 |
| Voliteľné objektívy | PL L20×/0,40; PL L50×/0,70; PL L80×/0,80; PL L100×/0,85 (suchý) |
| Revolver | 5-násobný |
| Celkové zväčšenie | 50× – 600× |
| Voliteľné zväčšenie | 50× – 2500× |
| Parfokálna vzdialenosť | 45 mm |
| Pracovná vzdialenosť | 26,1 mm (5×); 20,2 mm (10×); 3,98 mm (40×); 2,08 mm (60×); 8,80 mm (20×); 3,68 mm (50×); 1,25 mm (80×); 0,40 mm (100×) |
Osvetlenie
| Typ osvetlenia | Prechádzajúce a dopadajúce (duálne) |
| Svetelný zdroj | Halogén 12 V / 30 W |
| Regulácia jasu | Áno |
| Svetelné filtre | Zelený, modrý, žltý, matný |
Zaostrovanie / mechanika
| Zaostrovanie | Koaxiálne hrubé a jemné |
| Hrubé zaostrovanie | 25 mm, s aretáciou a reguláciou tuhosti |
| Jemné zaostrovanie | 0,002 mm |
| Stolík | Dvojosý mechanický so sklenenou doskou |
| Rozmer stolíka | 210 × 140 mm |
| Zdvih stolíka | 75 / 50 mm |
| Kondenzor | Abbe NA 1,25, centrovateľný a výškovo nastaviteľný, aperturná clona, výklopná šošovka, aretačné skrutky |
Polarizačná výbava
| Analyzátor | Vstavaný |
| Polarizátor | Odnímateľný |
Napájanie
| Napätie | 220 ± 22 V |
| Frekvencia | 50 Hz |
| Sieťové napájanie | AC |
Prevádzkové podmienky
| Teplota prevádzky | 5 °C až 35 °C |
Balenie a hmotnosť
| Rozmery balenia | 350 × 300 × 750 mm |
| Hmotnosť netto | 11 kg |
| Prepravná hmotnosť | 14,5 kg |
| Ochrana | Protiprachový kryt |
Informácie o produkte
| EAN | 5905555018263 |
| Oblasť použitia | Metalografická analýza |
| Typ používateľa | Profesionáli, pokročilí používatelia |
| Náročnosť montáže | Zložitá |
Technické údaje podľa oficiálneho datasheetu výrobcu.
