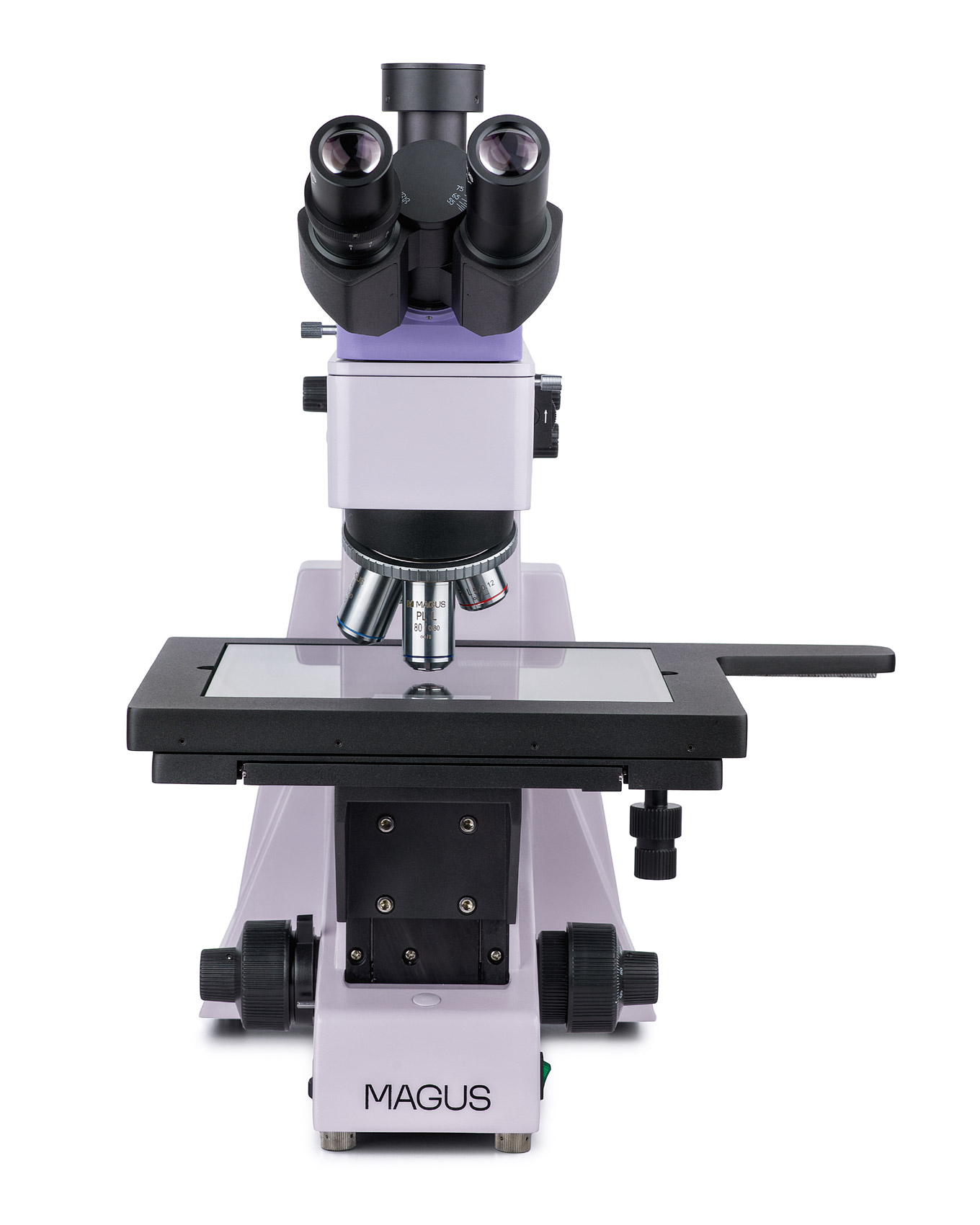

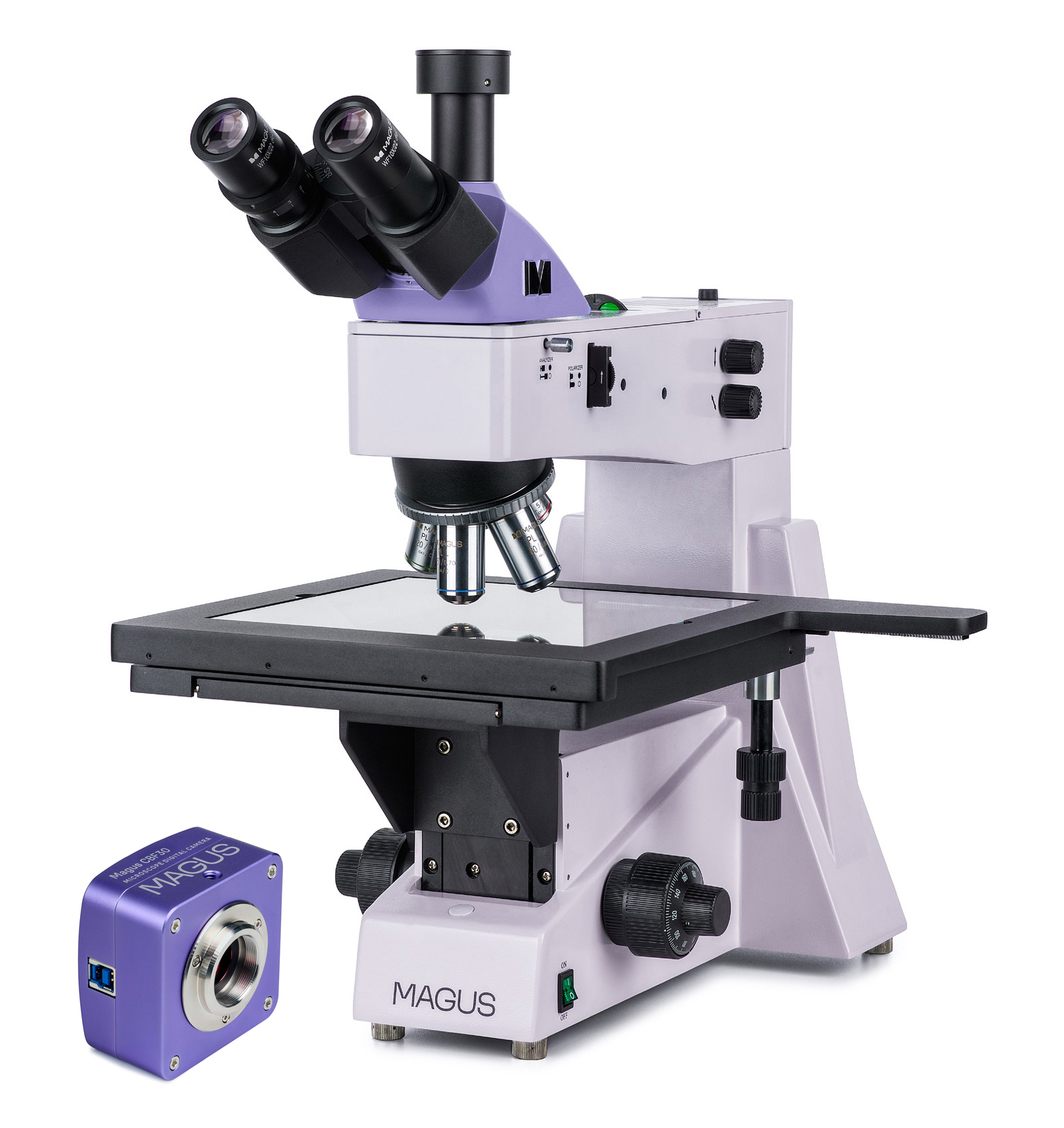

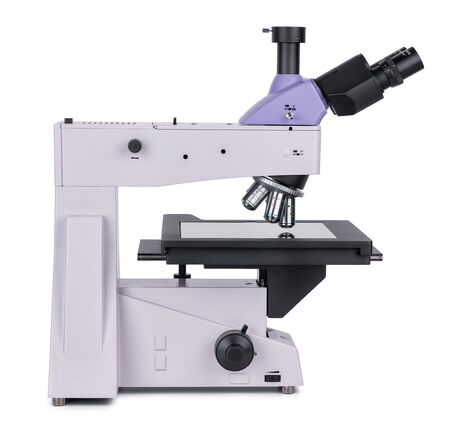

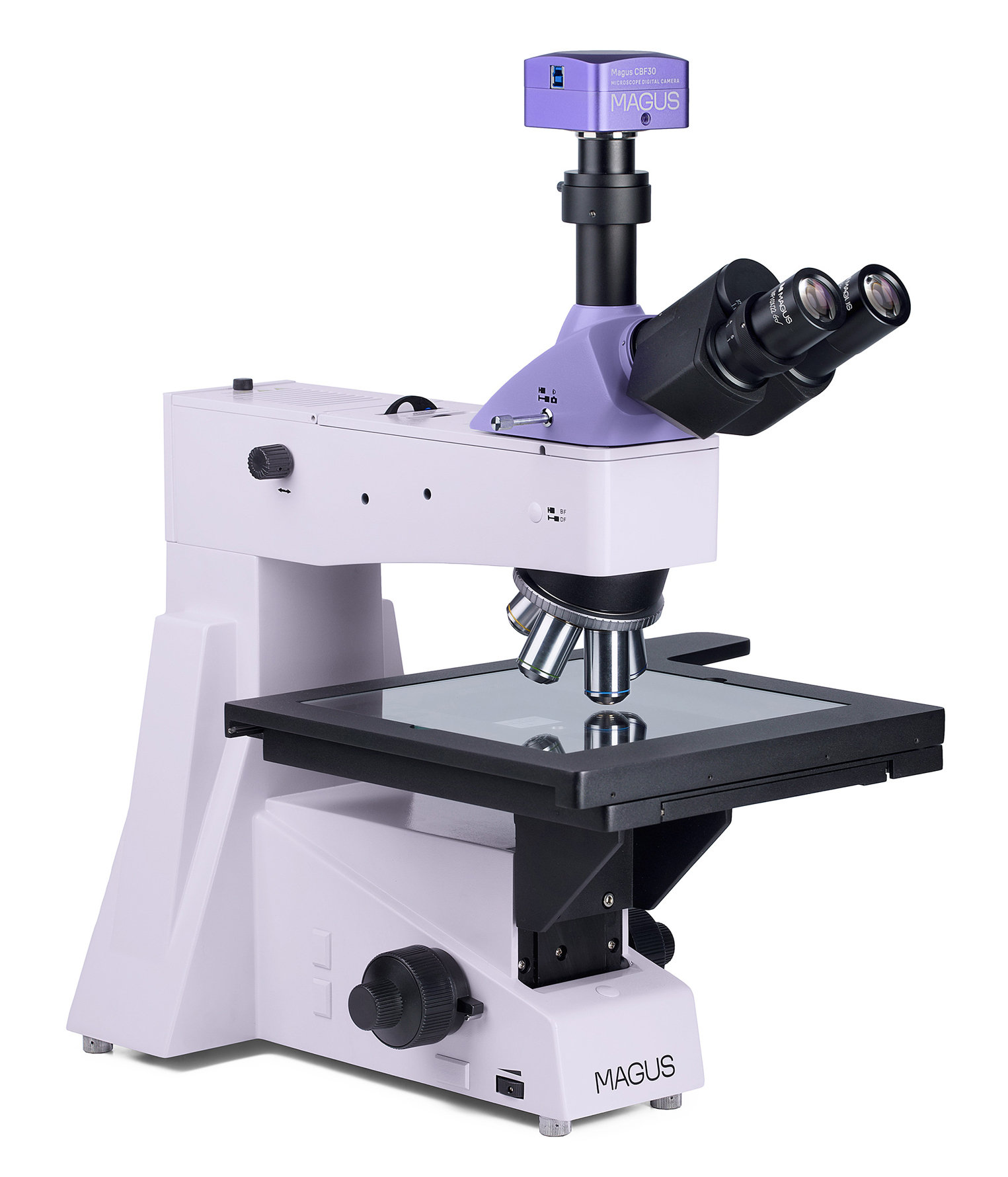

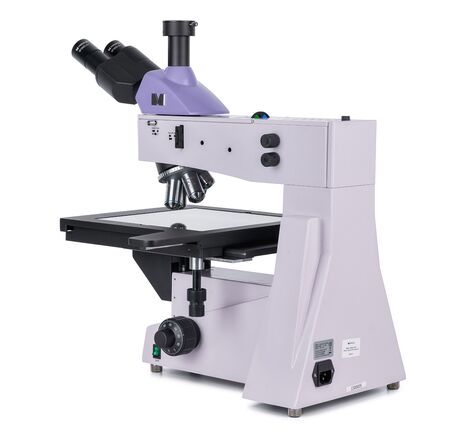

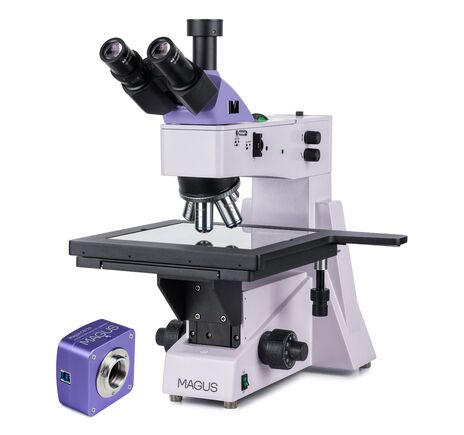

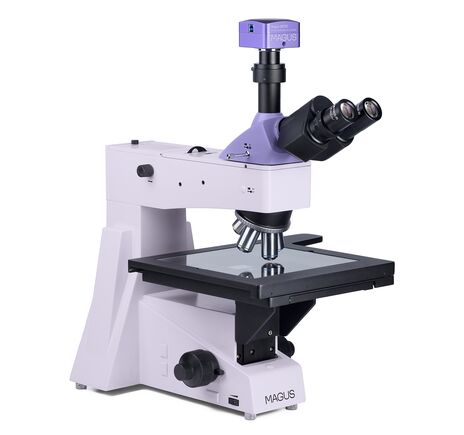

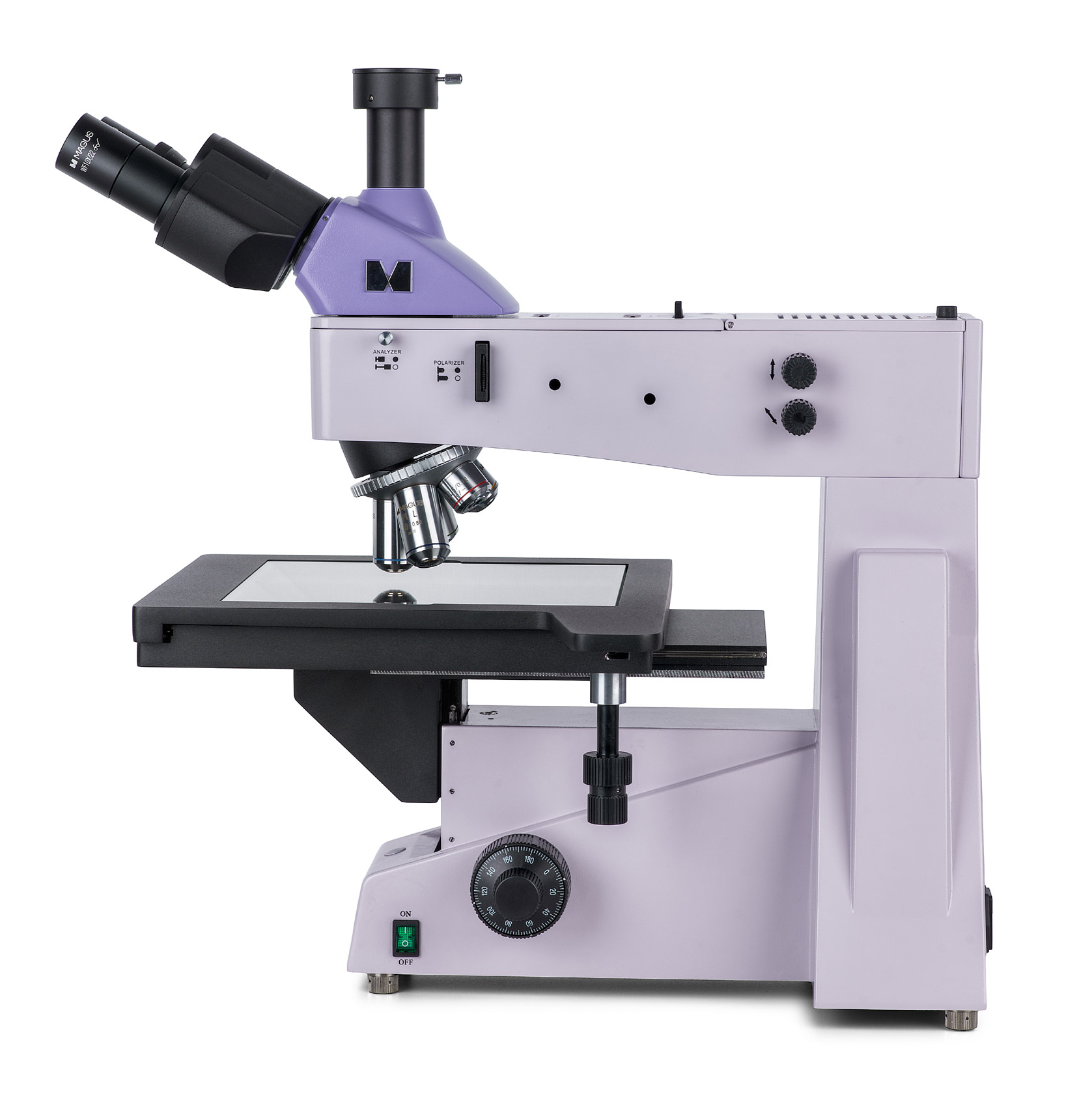

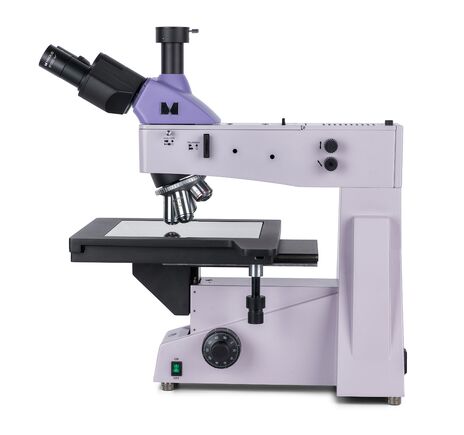

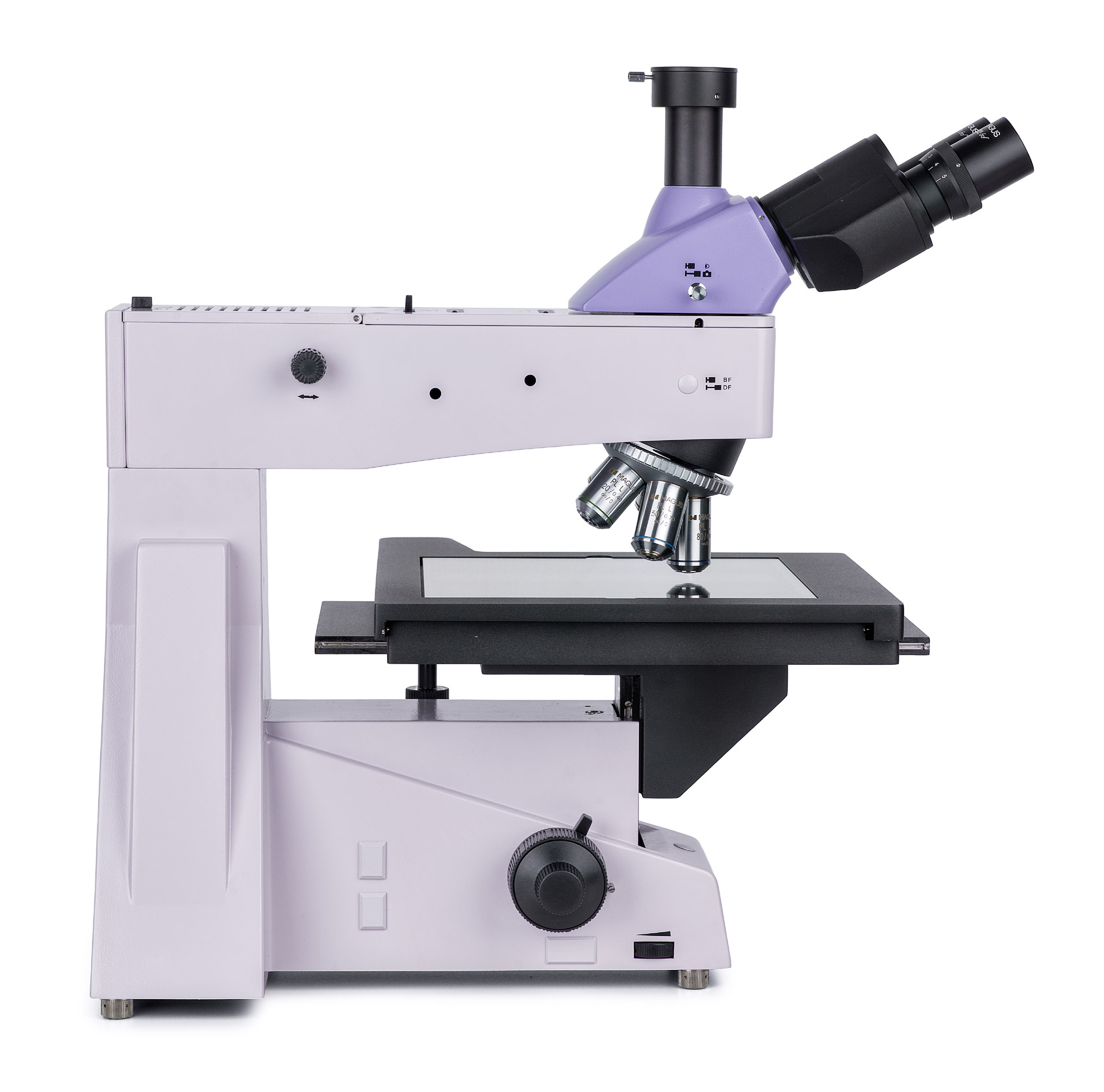

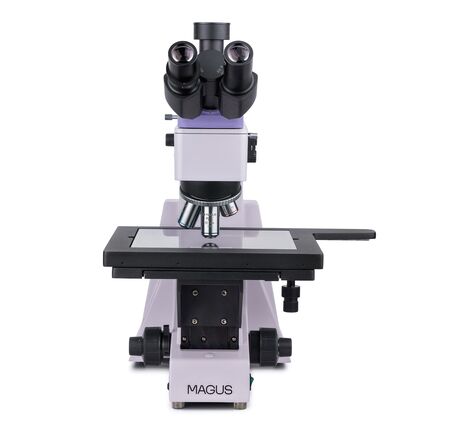

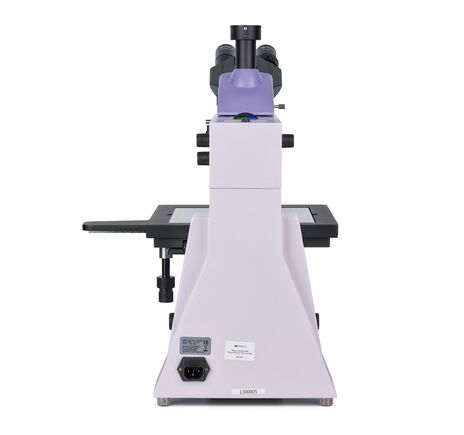

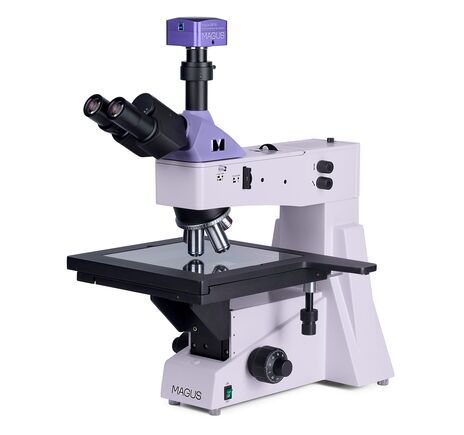

Metalografický mikroskop MAGUS Metal 650 je profesionálny mikroskop určený na pozorovanie širokých a rozmerných nepriehľadných vzoriek v odrazenom svetle. Vďaka veľkému mechanickému stolíku je ideálny na analýzu fotomasiek, dosiek plošných spojov, integrovaných obvodov a ďalších technických komponentov. Mikroskop umožňuje pozorovanie v jasnom aj polarizovanom svetle a vďaka jemnému zaostrovaniu s krokom 0,7 µm poskytuje vysokú presnosť pri práci s veľkým zväčšením. Je vhodný pre priemyselné laboratóriá, kontrolu kvality aj technické vzdelávanie.
Trinokulárna hlava pre vizuálne pozorovanie aj digitálnu dokumentáciu

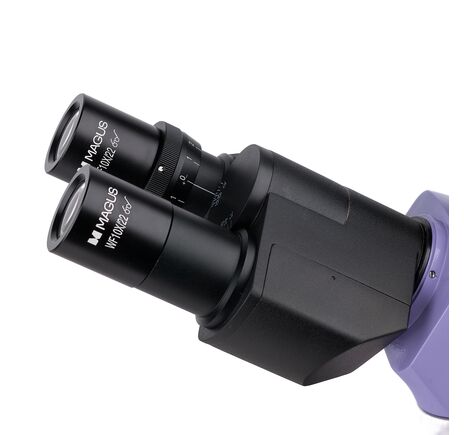

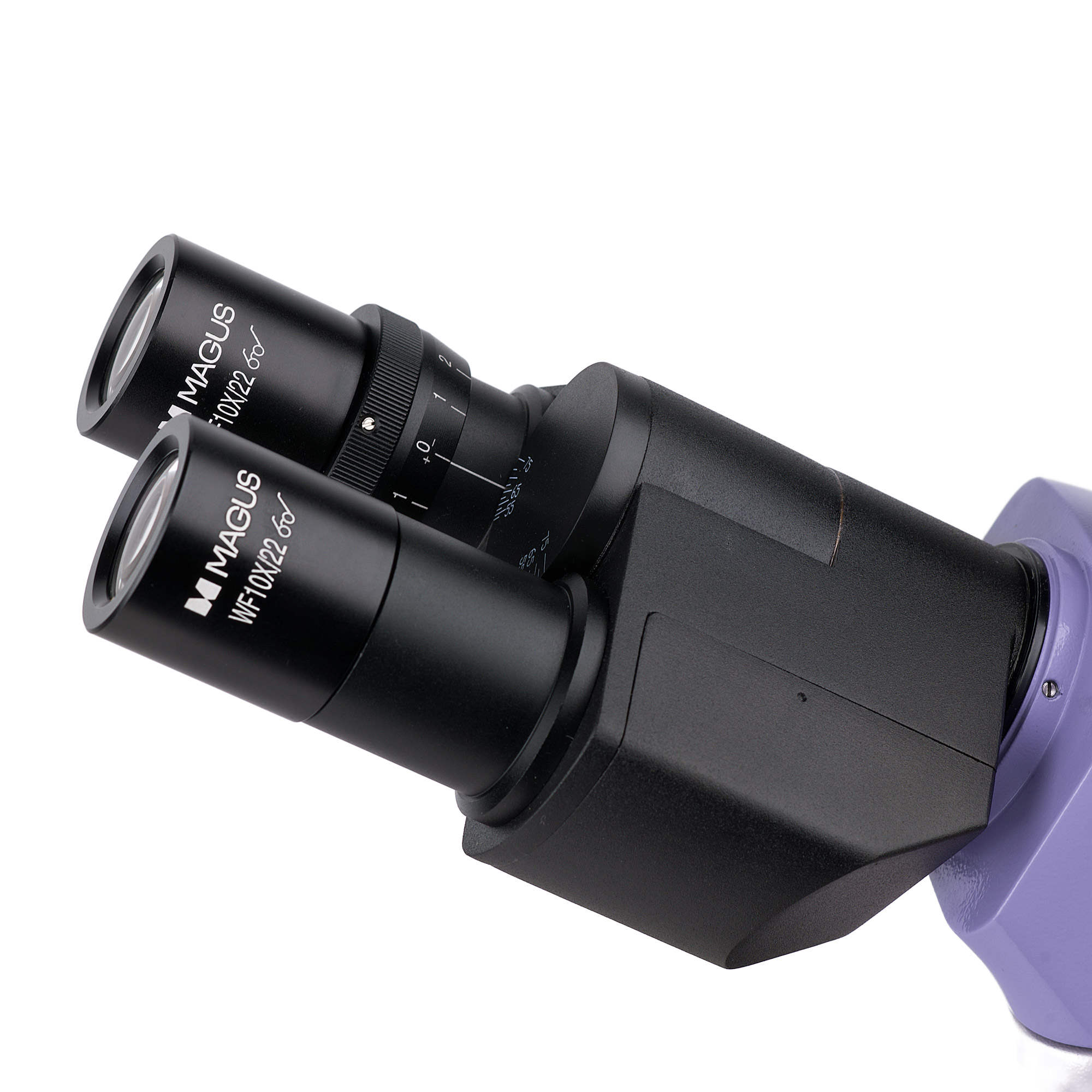

Mikroskop je vybavený trinokulárnou hlavou so sklonom 30° a samostatným tubusom pre digitálnu kameru. Dvojpolohový delič lúča umožňuje prepínať medzi okulármi a kamerou podľa potreby. Ľavý okulárový tubus je vybavený dioptrickou korekciou pre presné nastavenie obrazu podľa zraku používateľa.
- trinokulárna hlava so sklonom 30°
- delenie svetla 100:0 / 0:100
- dioptrická korekcia na ľavom tubuse
- okuláre 10×/22 mm s dlhým očným reliéfom
- trinokulárny tubus pre digitálnu kameru
Digitálna kamera pre detailné snímky a plynulé video

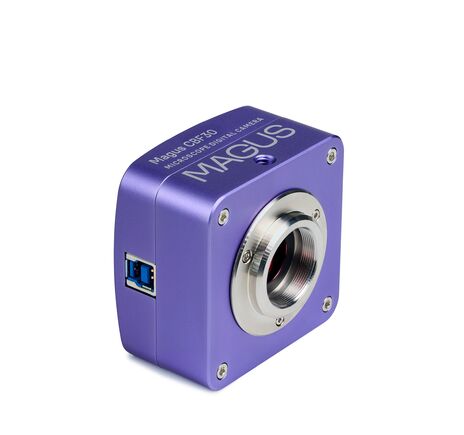

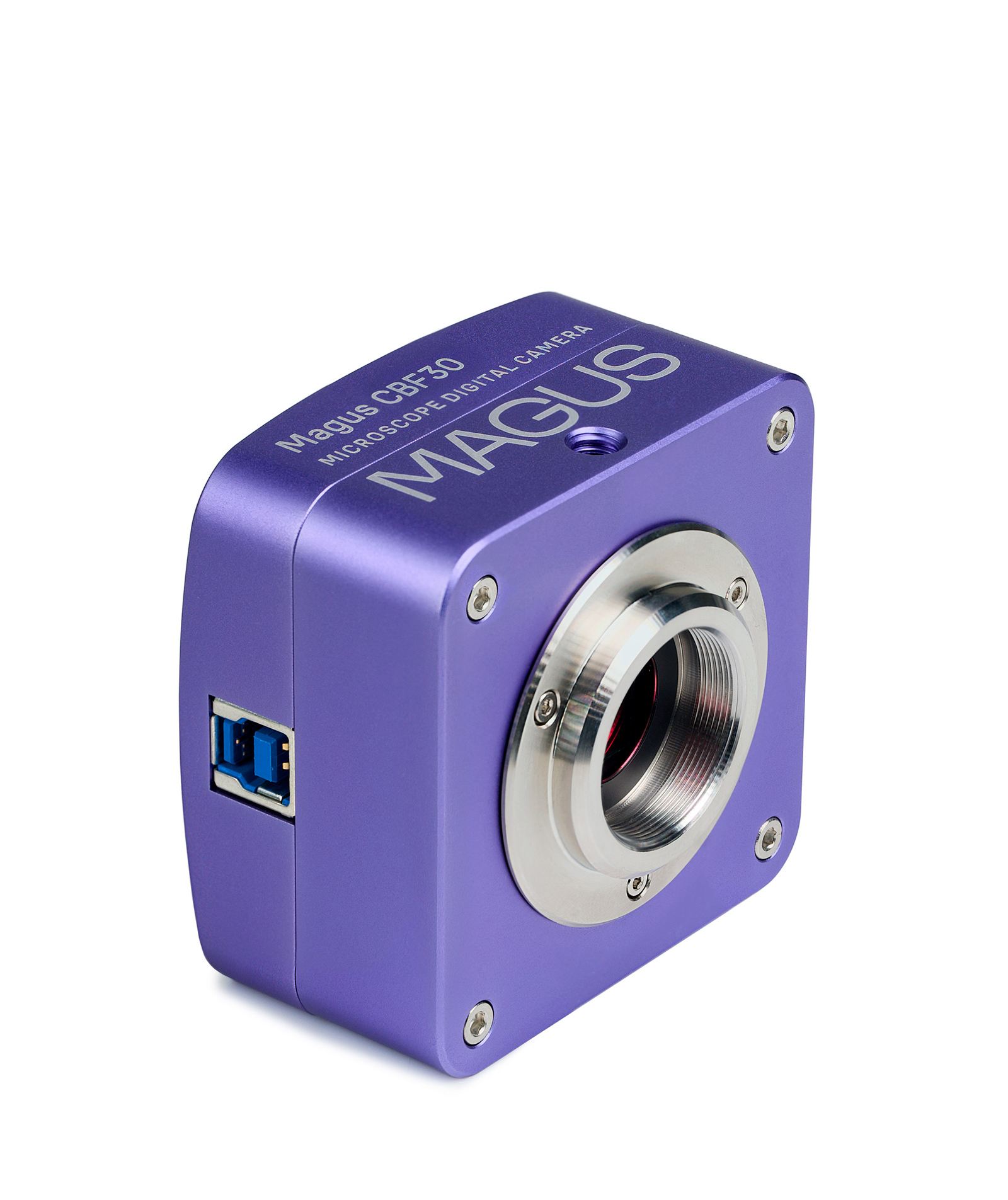

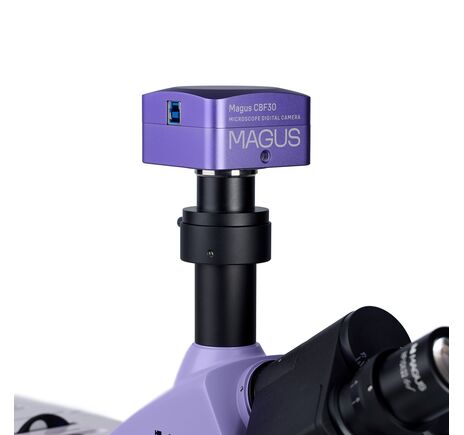

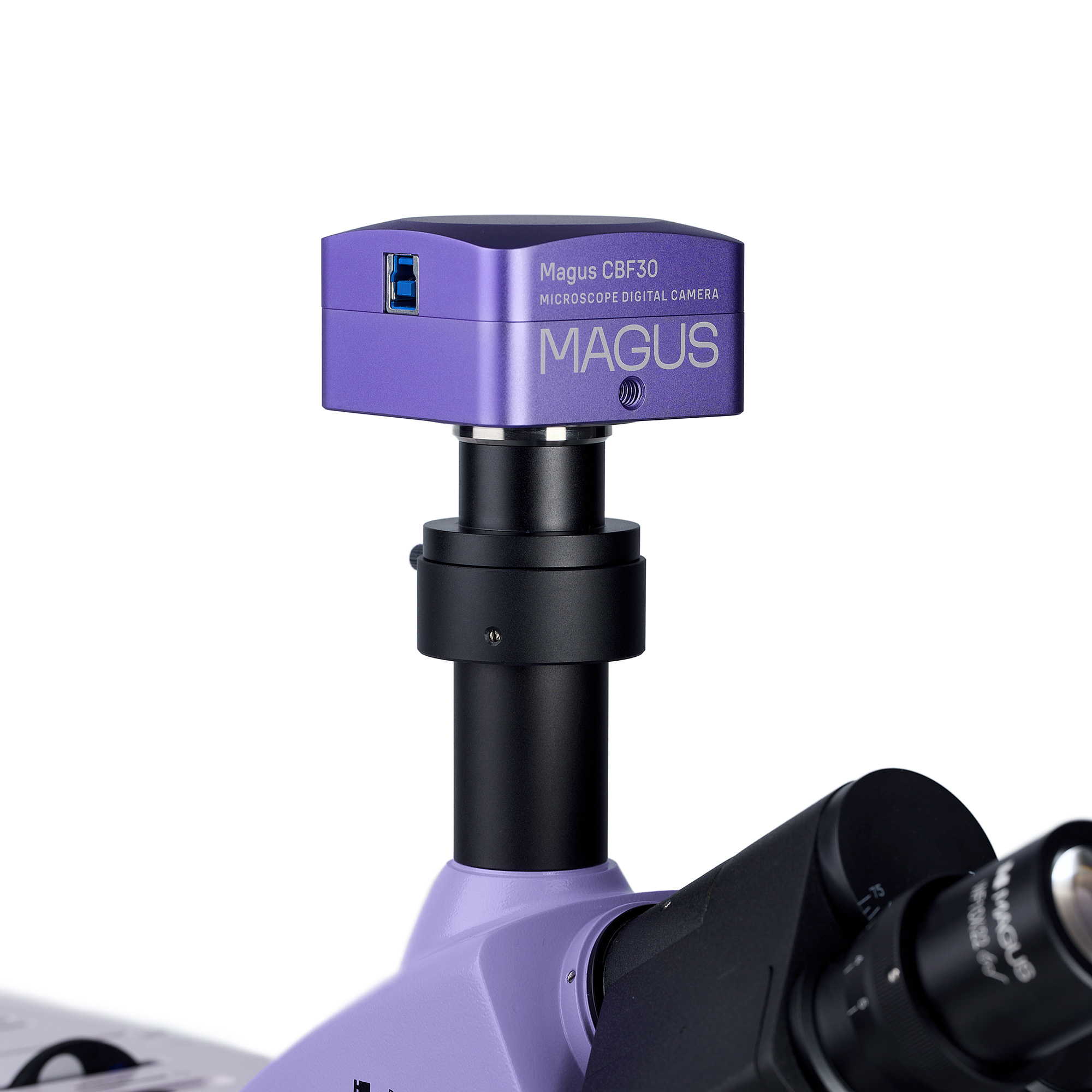

Súčasťou zostavy je digitálna kamera MAGUS CBF30, ktorá umožňuje fotografovanie, záznam videa, prezentáciu obrazu a lineárne aj uhlové merania po kalibrácii softvéru. Kamera je optimalizovaná pre mikroskopy pracujúce v jasnom poli a objektívy s menším zväčšením. Vďaka citlivému snímaču poskytuje čistý obraz aj pri slabšom osvetlení.
- rozlíšenie až 3072 × 2048 px
- snímač s rozlíšením 6,3 Mpx
- video až 59 fps
- rozhranie USB 3.0 pre rýchly prenos dát

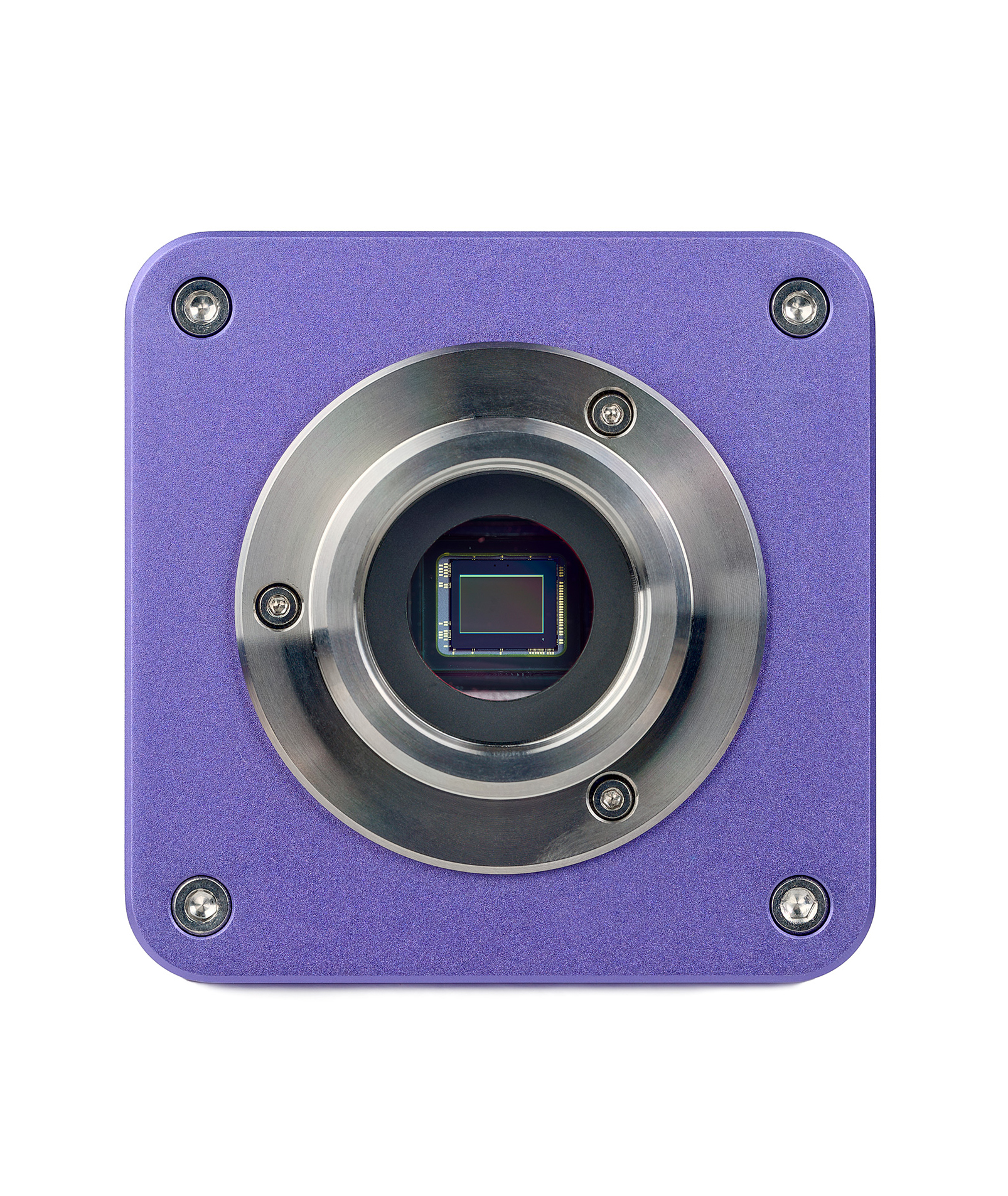

- farebný snímač SONY Exmor CMOS so zadným podsvietením
Kamera umožňuje pracovať v maximálnom rozlíšení pre detailnú dokumentáciu alebo znížiť rozlíšenie pri zachovaní plynulého obrazu. Pre čo najčistejší obraz bez skreslenia sa odporúča použiť adaptér so zväčšením 0,5× až 0,75×.

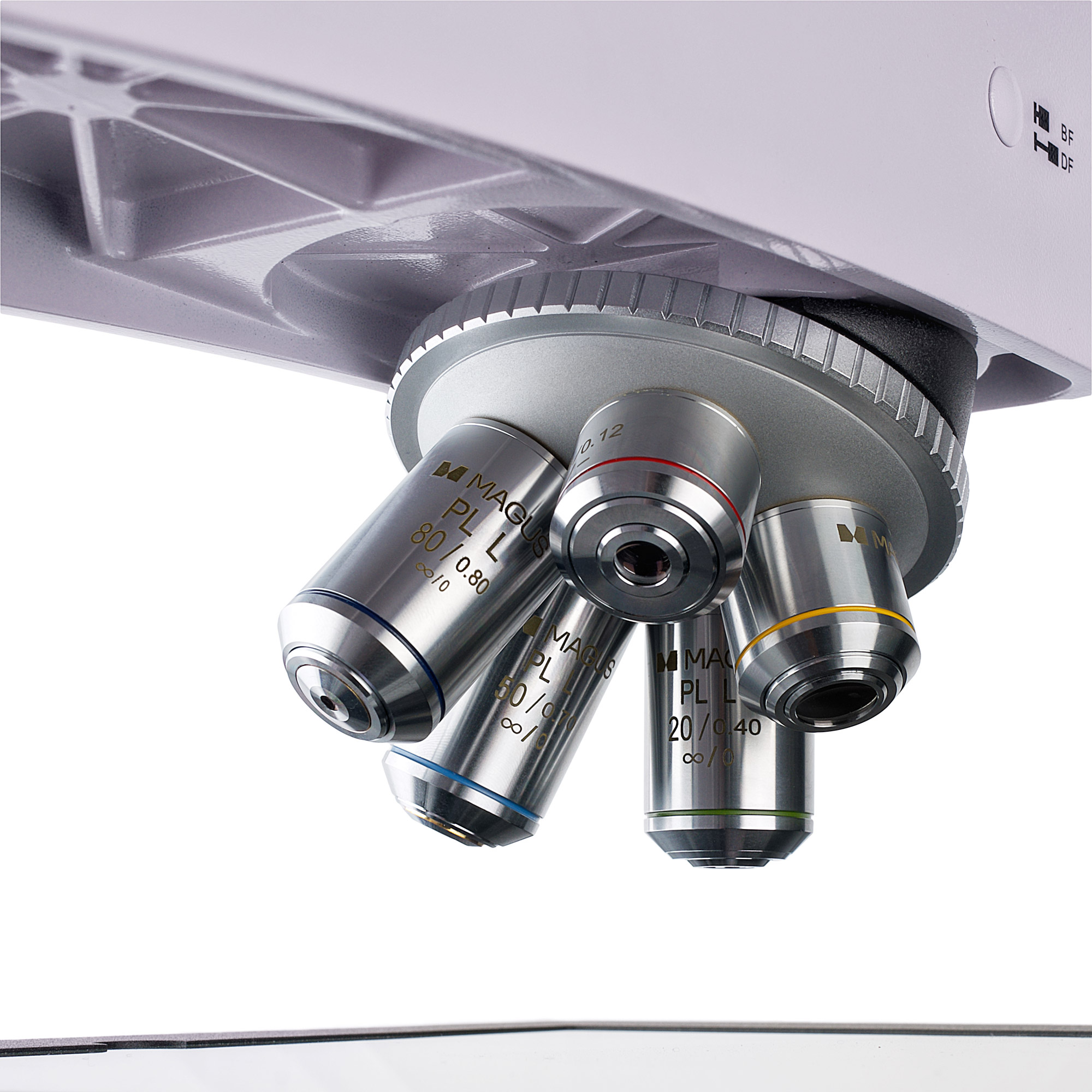

Planachromatická optika s korekciou na nekonečno
- rovinné achromatické objektívy s korekciou na nekonečno
- revolverový nosič pre 5 objektívov
- zväčšenie v základnej konfigurácii 50× – 800×
- objektívy orientované dovnútra pre lepšiu kontrolu pri práci
- ostrý a detailný obraz v celom zornom poli
Súčasťou balenia je kompletná sada objektívov pre štandardné metalografické aplikácie. V prípade potreby je možné základné objektívy nahradiť voliteľnými variantmi s iným zväčšením a pracovnou vzdialenosťou.
- PL L5×/0,12 WD 26,1 mm
- PL L10×/0,25 WD 20,2 mm
- PL L20×/0,40 WD 8,80 mm
- PL L50×/0,70 WD 3,68 mm
- PL L80×/0,80 WD 1,25 mm
Halogénové osvetlenie a polarizačné pozorovanie

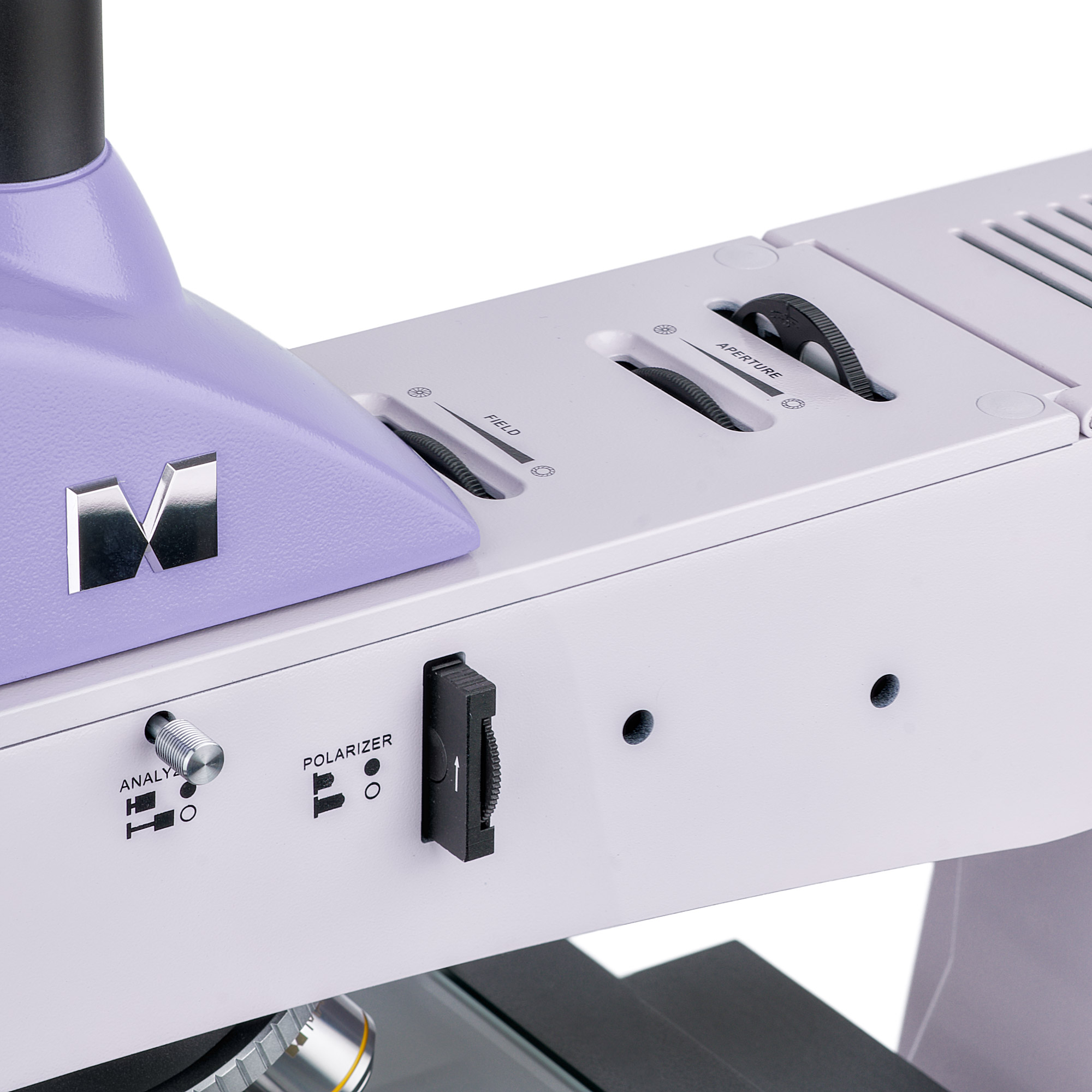

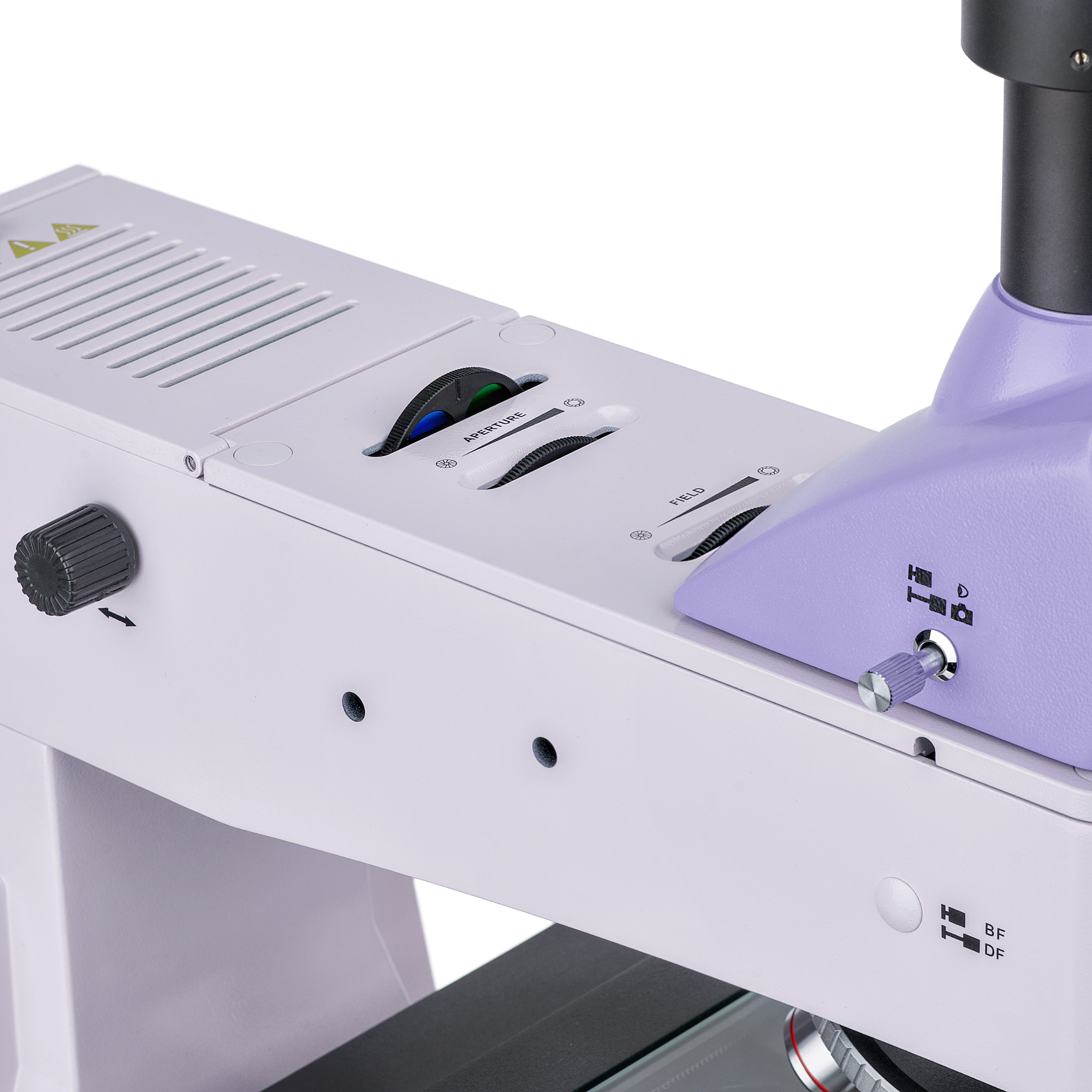

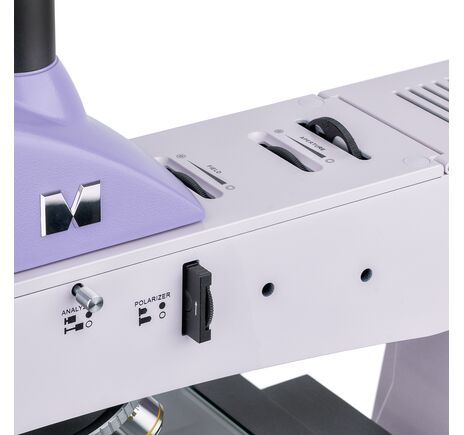

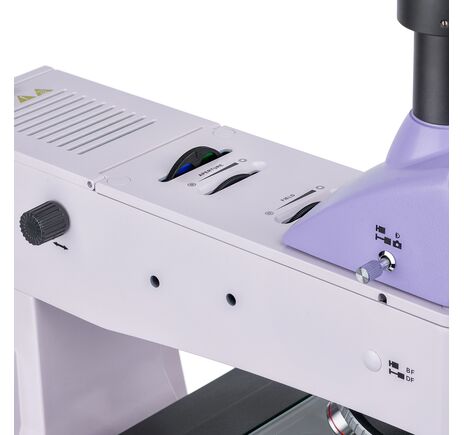

Osvetľovací systém pre odrazené svetlo využíva výkonnú 30 W halogénovú žiarovku s teplým spektrom, ktoré je príjemné pre oči aj pri dlhodobej práci. Systém umožňuje centrovanie zdroja svetla, apertúrnej aj poľnej clony a podporuje nastavenie Köhlerovej iluminácie. Integrovaný analyzátor a odnímateľný otočný polarizátor rozširujú možnosti pozorovania o polarizačnú mikroskopiu.
- zdroj svetla: 30 W halogén
- pozorovanie v jasnom a polarizovanom svetle
- nastavenie jasu osvetlenia
- nastavenie Köhlerovho osvetlenia
- sada farebných filtrov
Veľký mechanický stolík pre rozmerné technické vzorky

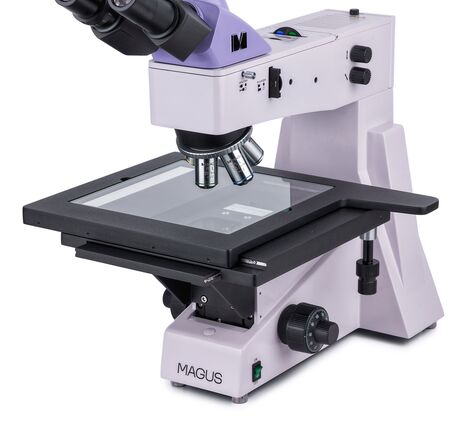

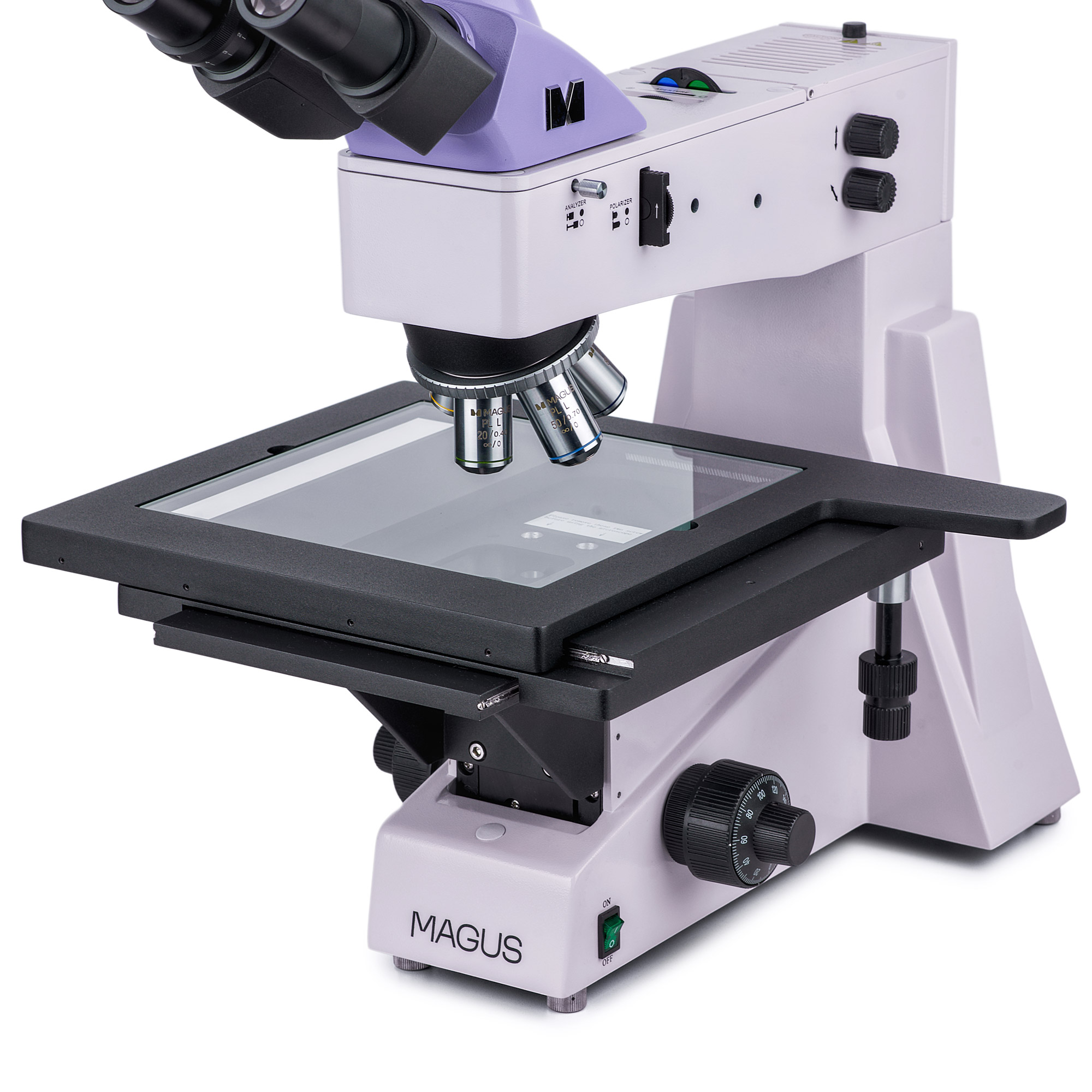

Jednou z hlavných predností modelu MAGUS Metal 650 je veľký pracovný stolík s rozmermi 280 × 270 mm. Stolík sa pohybuje v dvoch osiach v rozsahu 204 mm, čo umožňuje pohodlné skúmanie dlhých a širokých vzoriek bez nutnosti ich opakovaného premiestňovania.
- rozmery stolíka 280 × 270 mm
- rozsah pohybu v osiach X/Y až 204 mm
- vhodný pre fotomasky, PCB a integrované obvody
- presný a plynulý pohyb vzorky
Presné zaostrovanie pre vysoké zväčšenia

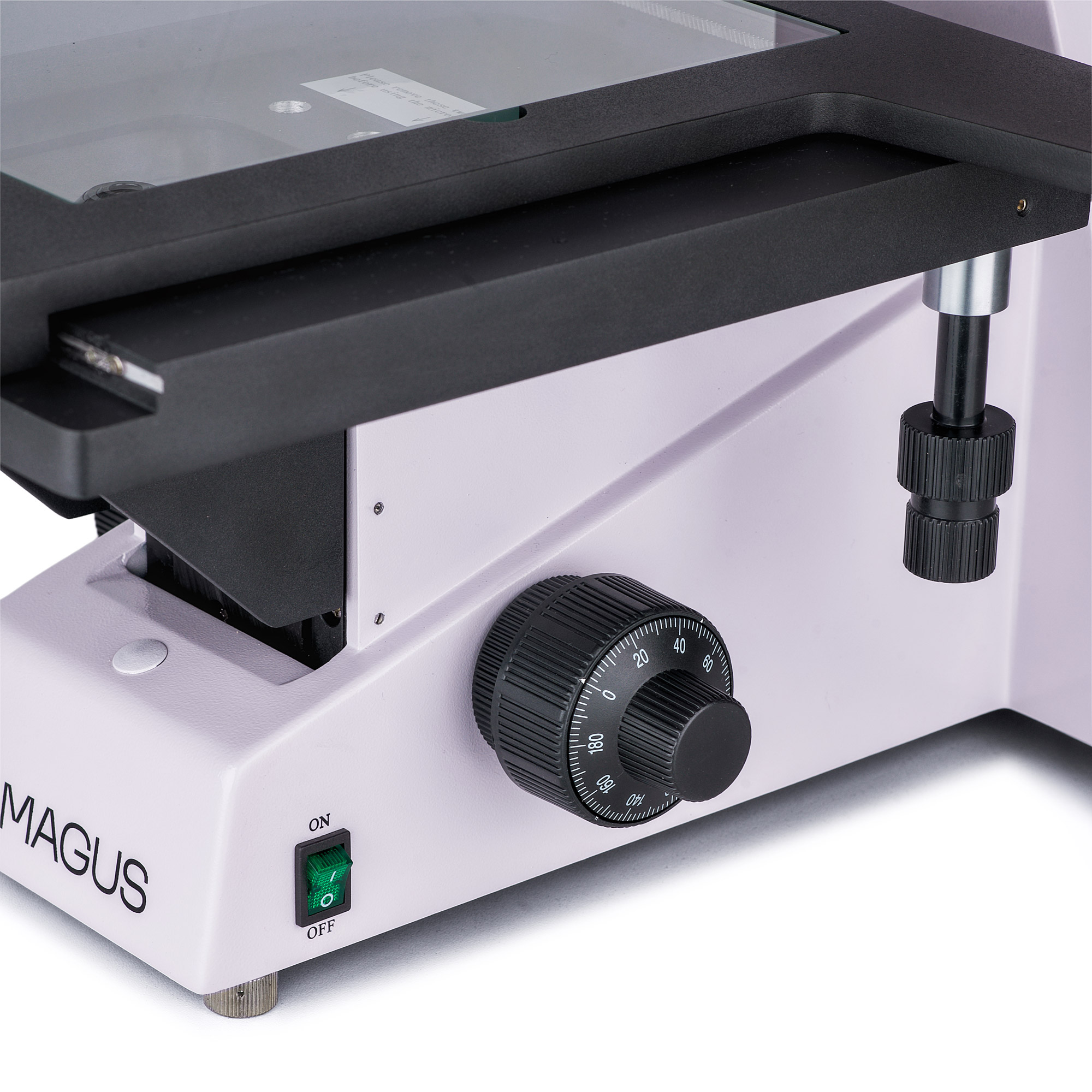

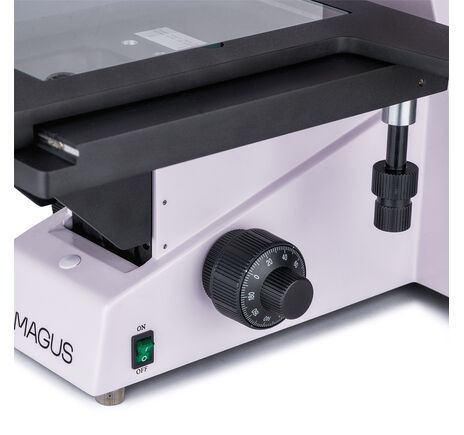

Koaxiálne ovládače hrubého a jemného zaostrovania sú umiestnené na oboch stranách mikroskopu v ergonomickej polohe pri základni. Jemné zaostrenie s krokom 0,7 µm výrazne uľahčuje prácu pri vysokých zväčšeniach, zatiaľ čo hrubé zaostrenie je vybavené aretáciou a nastavením tuhosti.
- koaxiálne hrubé a jemné zaostrovanie
- hodnota jemného zaostrenia 0,7 µm
- aretácia hrubého zaostrenia
- nastavenie tuhosti makrozaostrovania
- ergonomické ovládanie z oboch strán
Možnosť rozšírenia o profesionálne príslušenstvo
Mikroskop je kompatibilný so širokou škálou príslušenstva MAGUS vrátane ďalších okulárov, objektívov s dlhou pracovnou vzdialenosťou, digitálnych kamier a kalibračných sklíčok. Vďaka tomu je možné systém jednoducho prispôsobiť špecifickým požiadavkám pracoviska.
- voliteľné okuláre: 10×, 12,5×, 15×, 20×, 25×
- voliteľné objektívy: 40×, 60×, 100×
- kalibračné sklíčka pre meranie
- ďalšie digitálne kamery MAGUS
Obsah balenia
- digitálna kamera MAGUS CBF30
- USB kábel a inštalačné CD so softvérom
- základňa s napájaním, osvetlením v odrazenom svetle, zaostrovaním, stolíkom a revolverom
- trinokulárna hlava
- objektívy PL L 5×, 10×, 20×, 50× a 80×
- okuláre 10×/22 mm s dlhým očným reliéfom (2 ks)
- C-mount adaptér 1×
- šesťhranný kľúč
- sieťový napájací kábel
- protiprachový kryt
- návod na použitie a záručný list
Pre koho je mikroskop určený
MAGUS Metal 650 s kamerou CBF30 je ideálny pre priemyselné laboratóriá, oddelenia kontroly kvality, výrobné prevádzky a technické školy. Vďaka veľkému stolíku, presnému zaostrovaniu a možnosti digitálnej dokumentácie je vhodný na detailnú analýzu povrchov technických materiálov, elektronických súčiastok a ďalších rozmerných nepriehľadných vzoriek.
