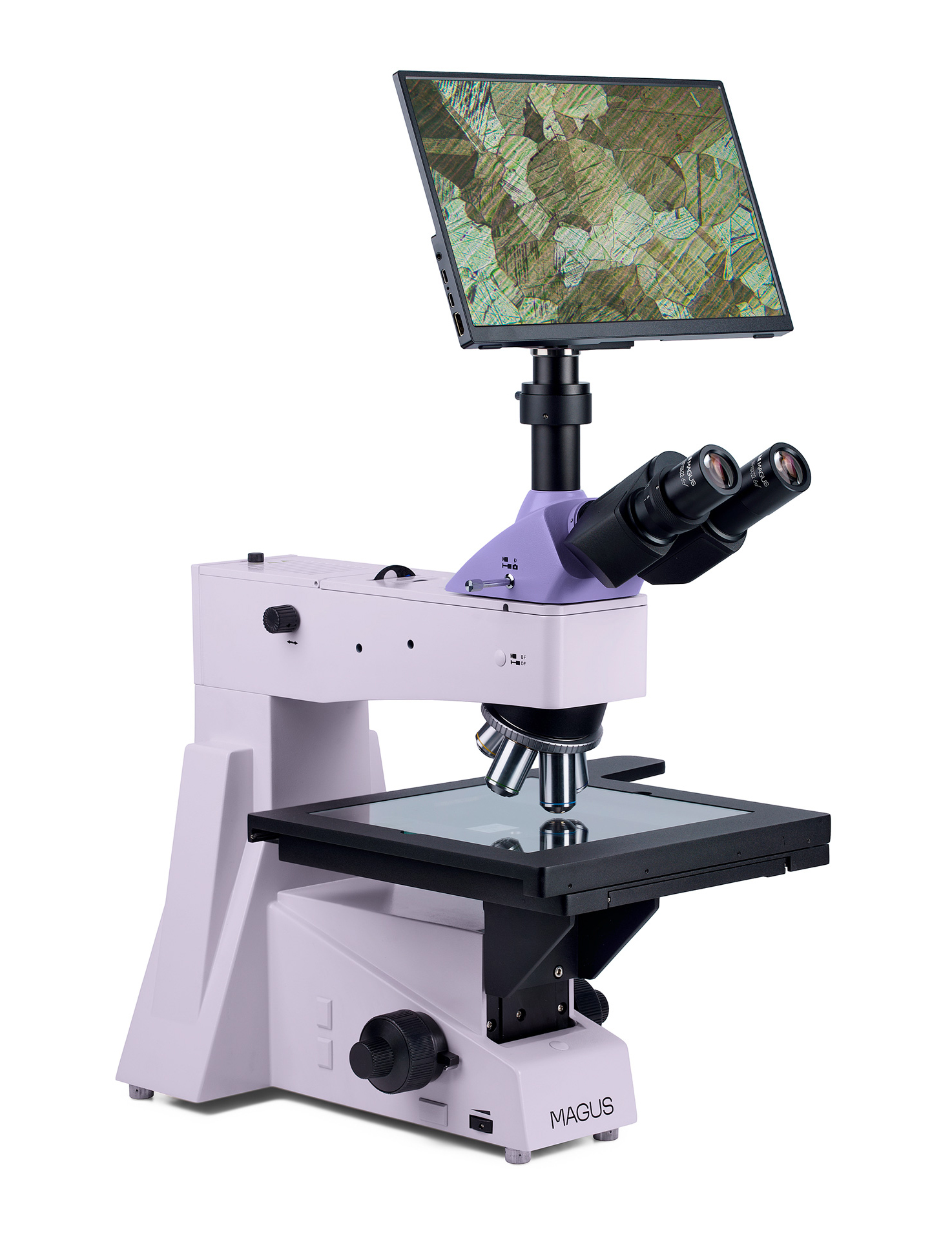

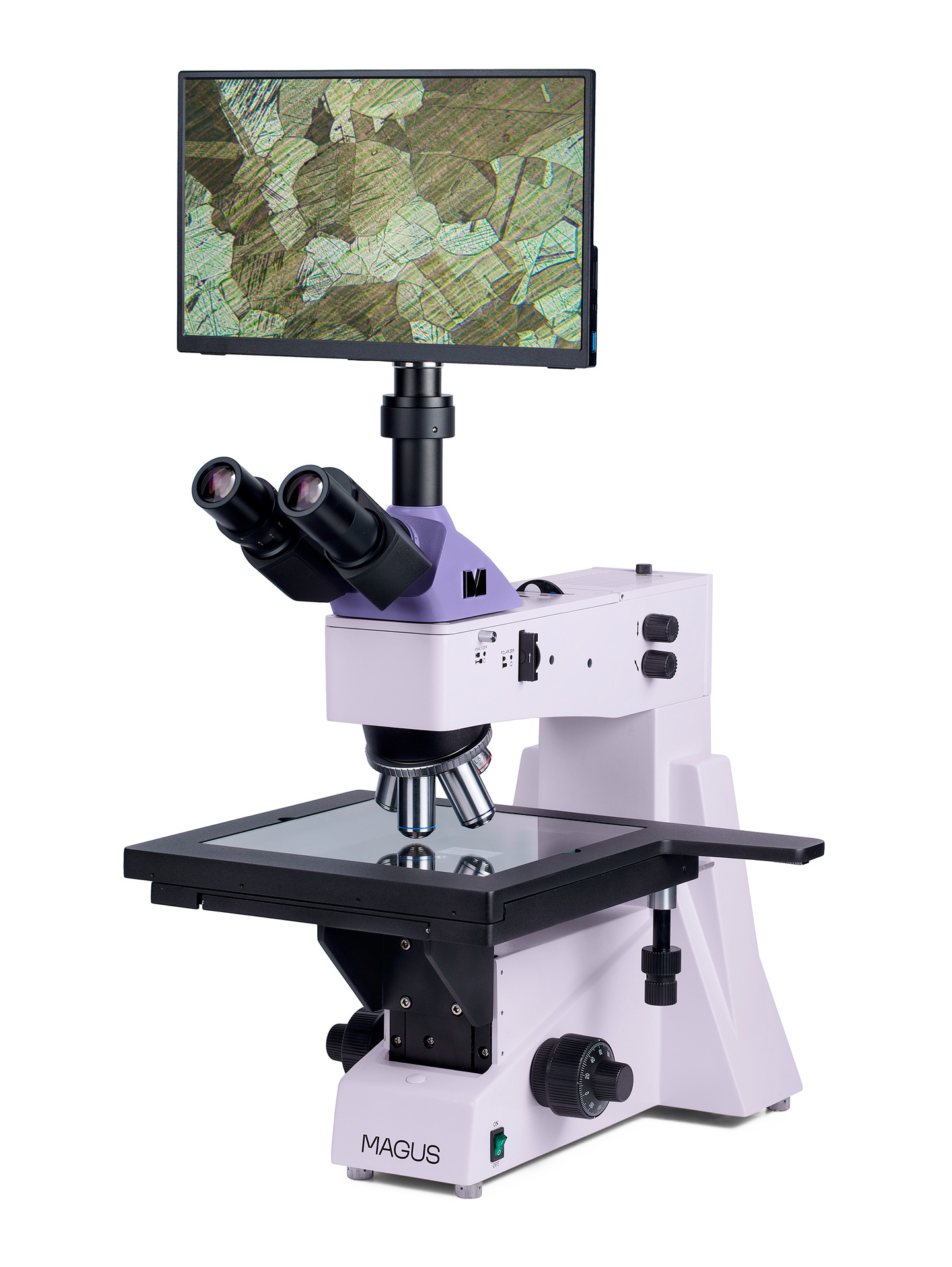

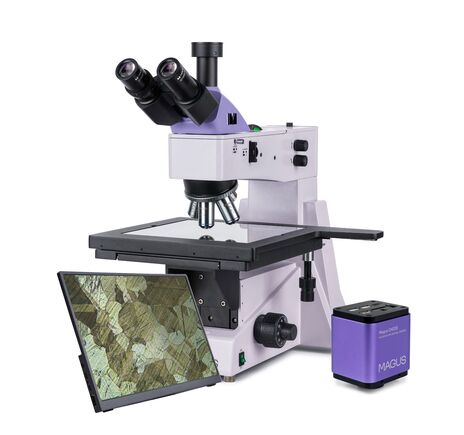

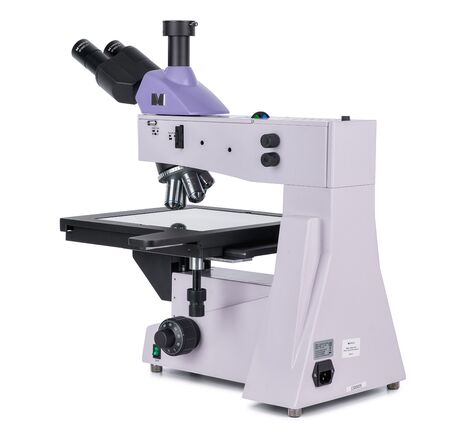

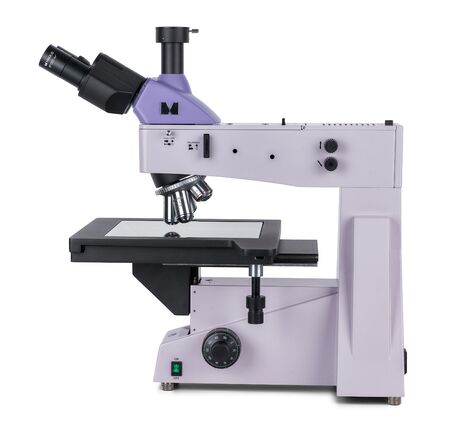

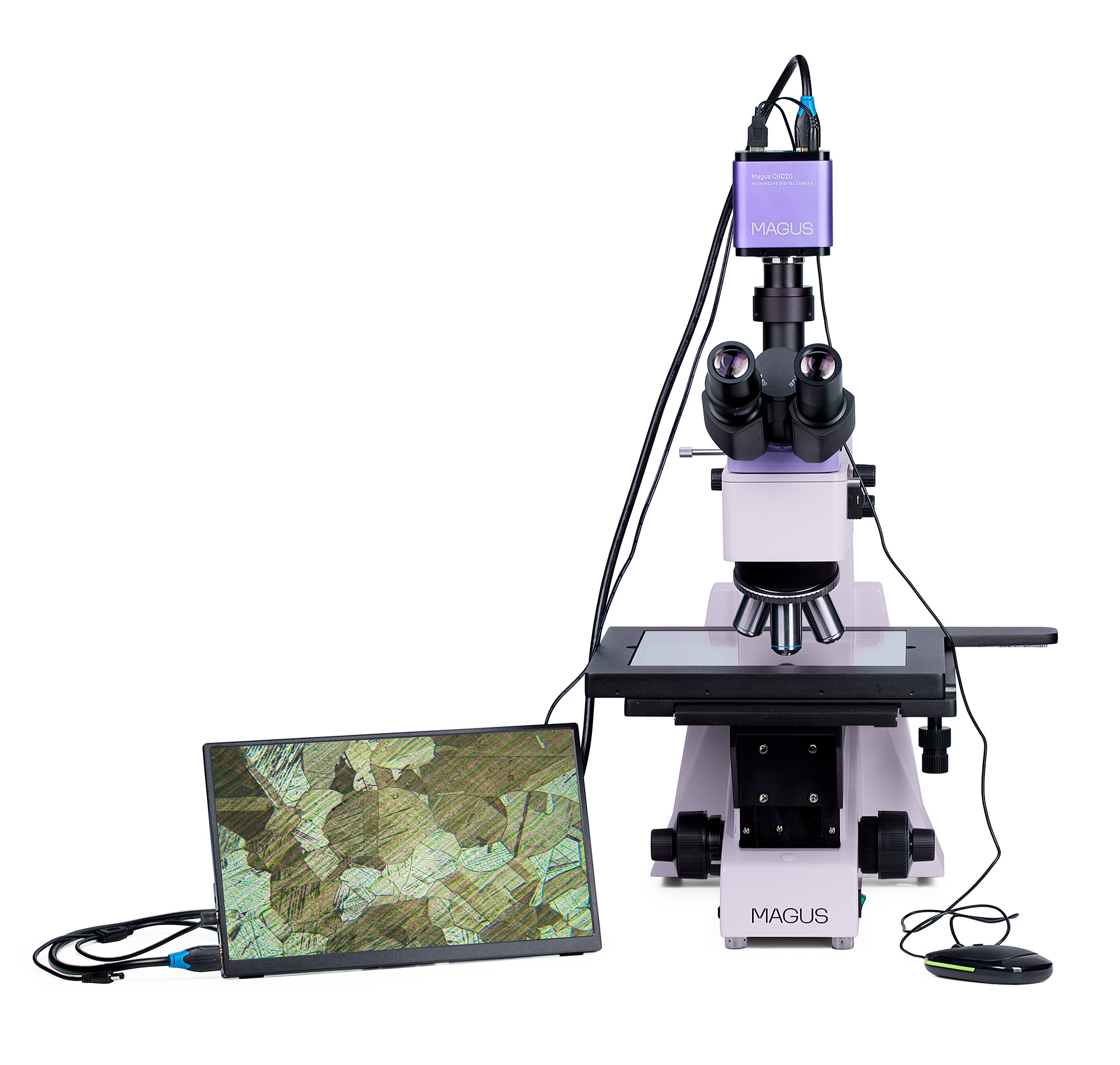

Metalografický mikroskop MAGUS Metal D650 LCD je profesionálny mikroskop pre pozorovanie nepriehľadných vzoriek v odrazenom svetle. Vďaka veľkému pracovného stolíku je ideálny na analýzu fotomasiek, dosiek plošných spojov, integrovaných obvodov a ďalších rozmerných technických vzoriek. Mikroskop podporuje pozorovanie v jasnom a polarizovanom svetle a vďaka presnému jemnému zaostrovaniu s krokom 0,7 µm umožňuje komfortnú prácu aj pri vysokých zväčšeniach. Je vhodný pre priemyselné laboratóriá, kontrolu kvality aj technické vzdelávanie.

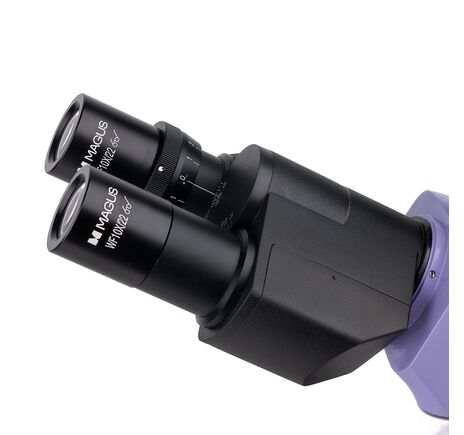

Trinokulárna hlava a kompletný digitálny zobrazovací systém

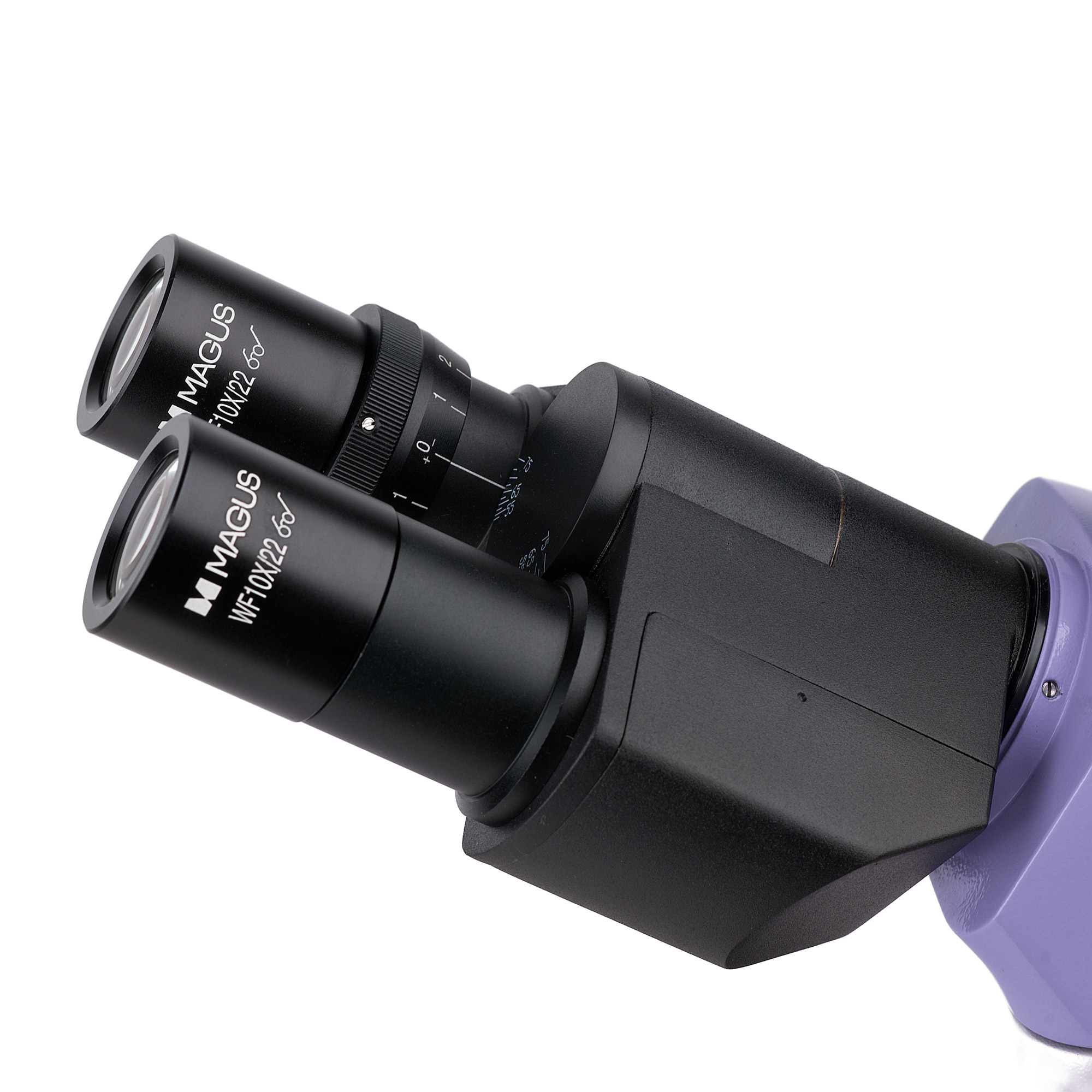

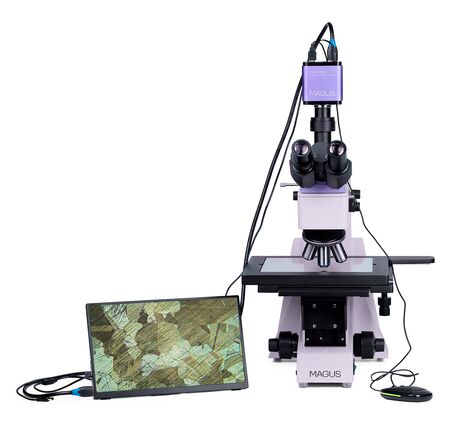

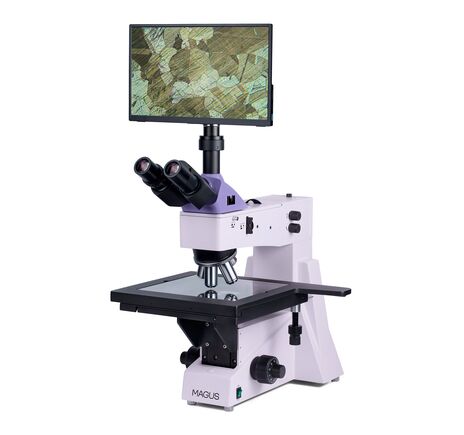

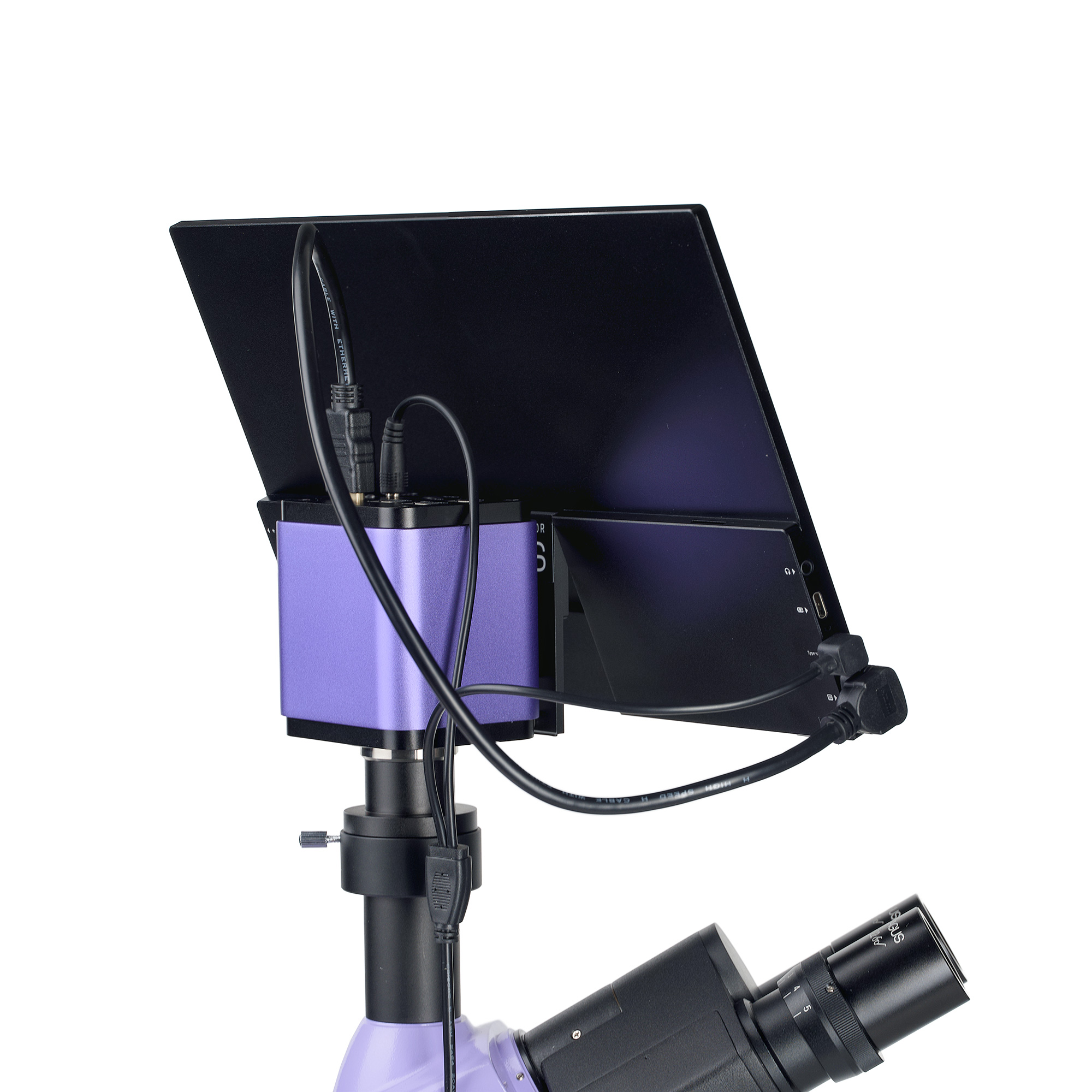

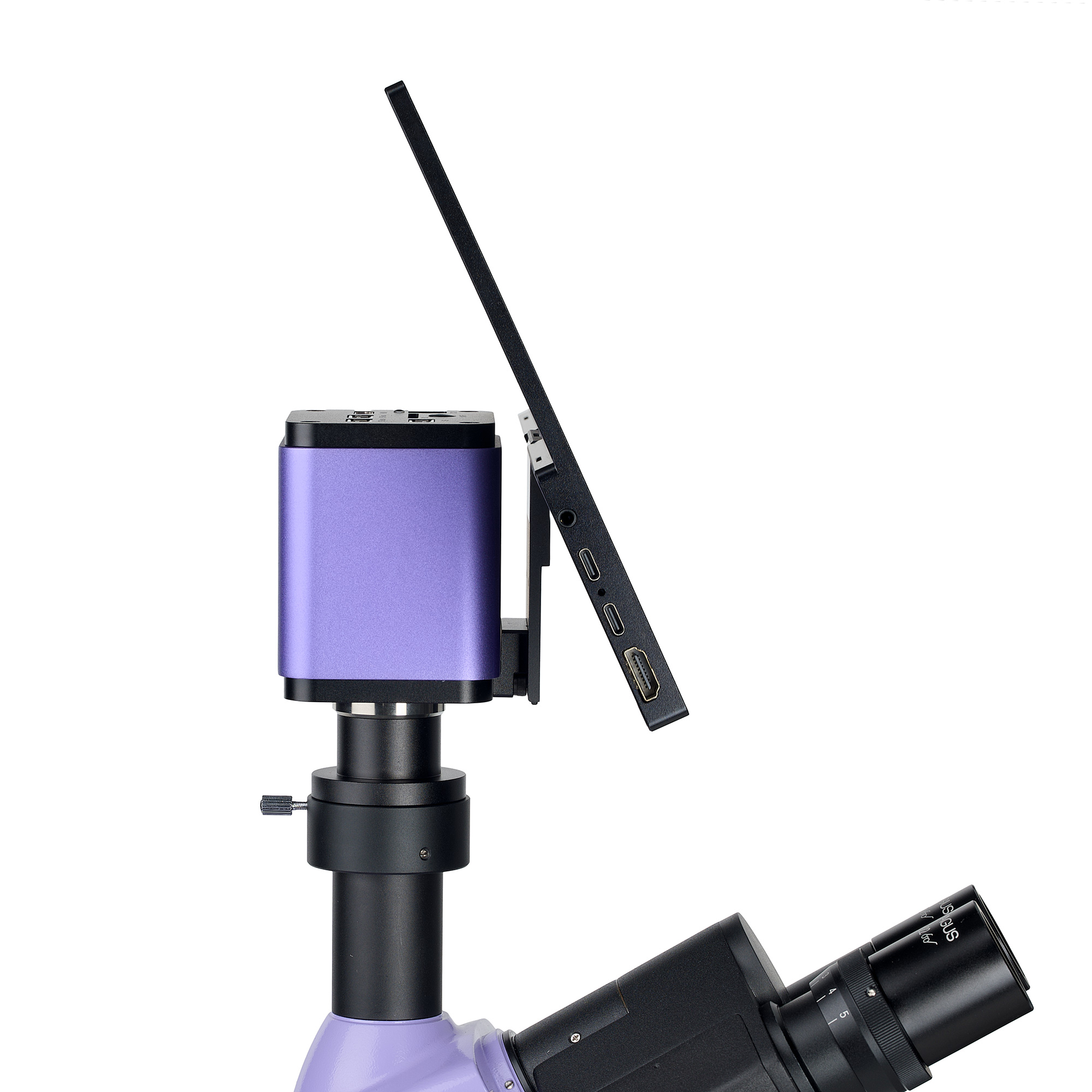

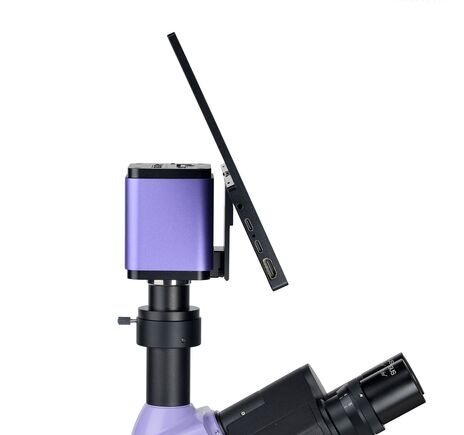

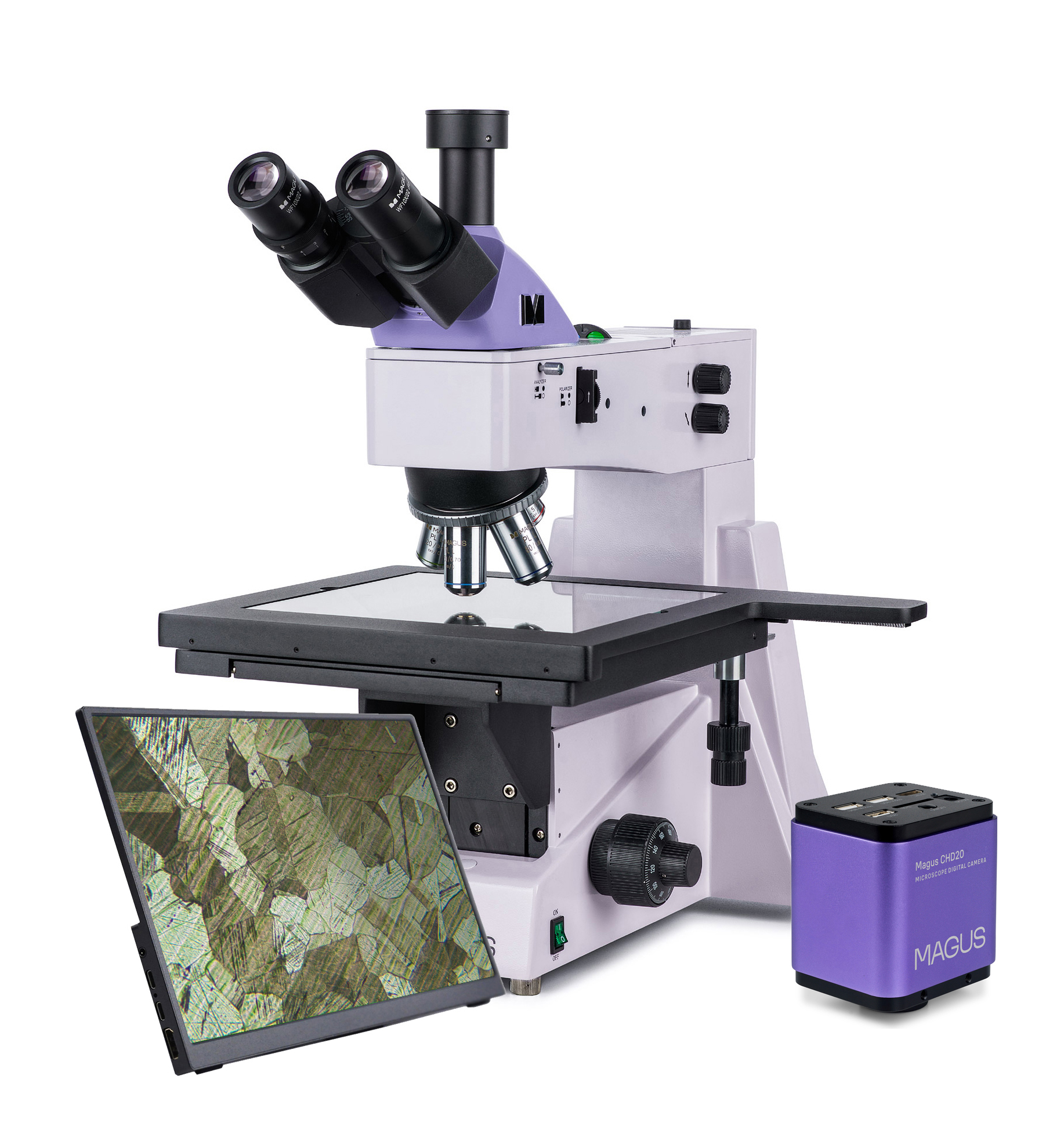

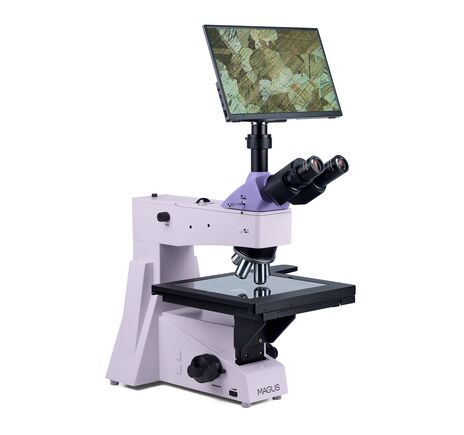

Mikroskop je vybavený trinokulárnou hlavou so sklonom 30° a samostatným tubusom pre digitálnu kameru. Dvojpolohový rozdeľovač lúča umožňuje prepínanie medzi okulármi a kamerou podľa potreby. Súčasťou zostavy je digitálna kamera MAGUS CHD20 a LCD monitor MAGUS MCD20, ktoré spolu vytvárajú samostatný zobrazovací systém bez nutnosti pripojenia k počítaču.
- trinokulárna hlava so sklonom 30°
- delenie svetla 100:0 / 0:100
- dioptrická korekcia na ľavom okulárovom tubuse
- digitálna kamera 2 Mpx Full HD
- LCD monitor 13,3" s IPS panelom

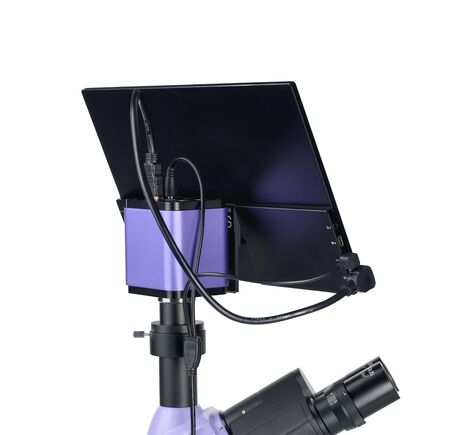

Full HD kamera pre živý obraz a dokumentáciu

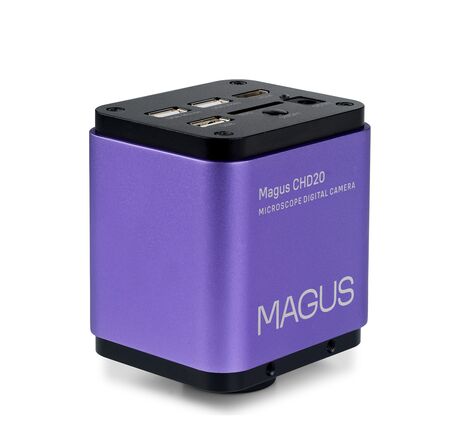

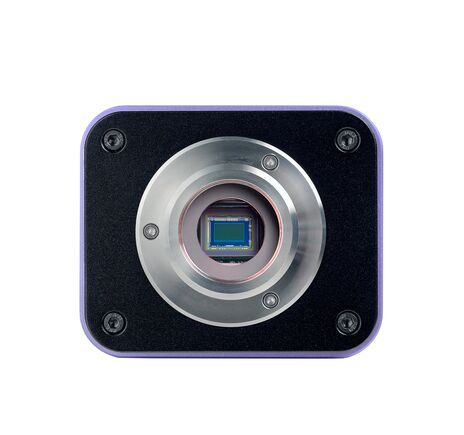

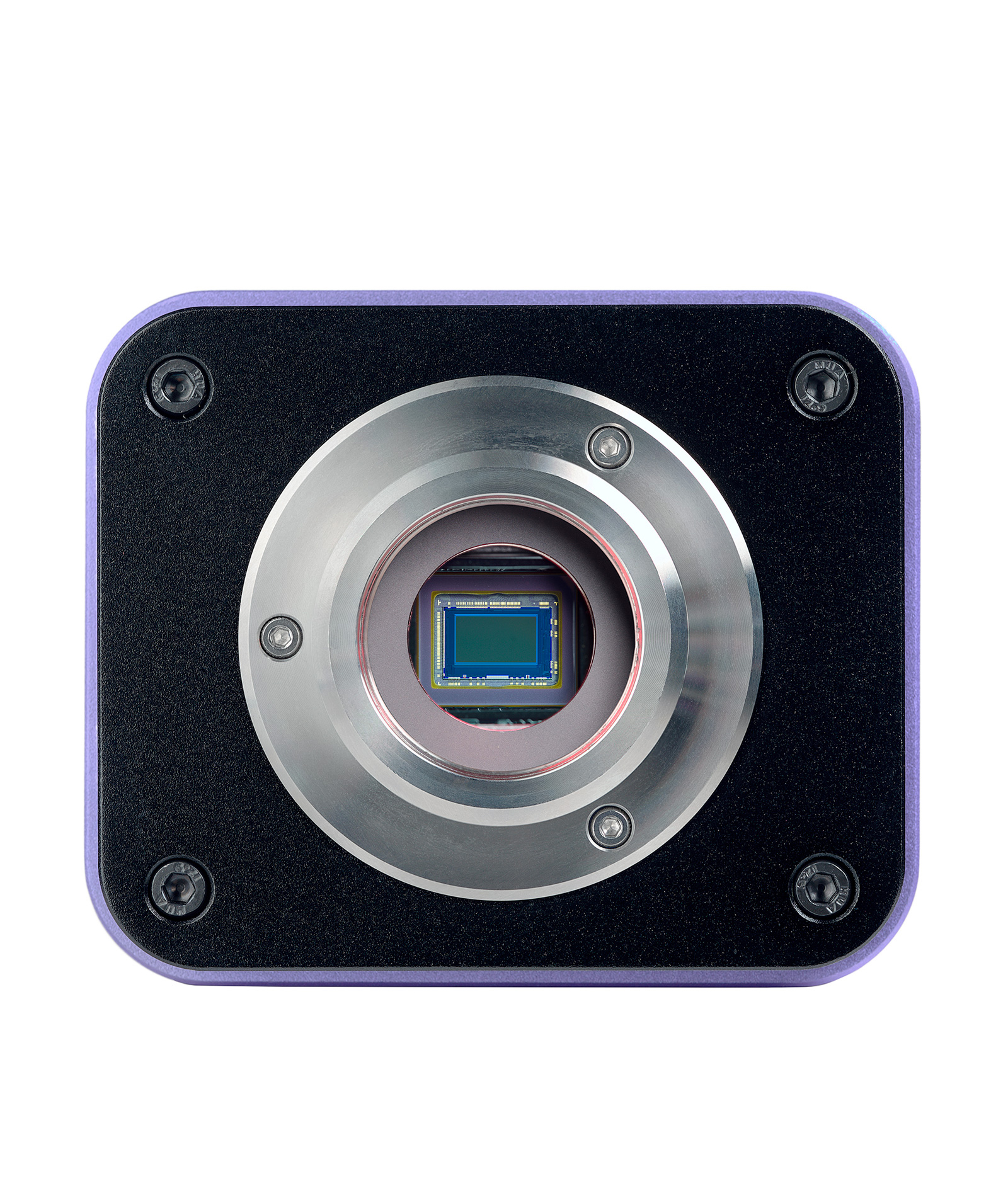

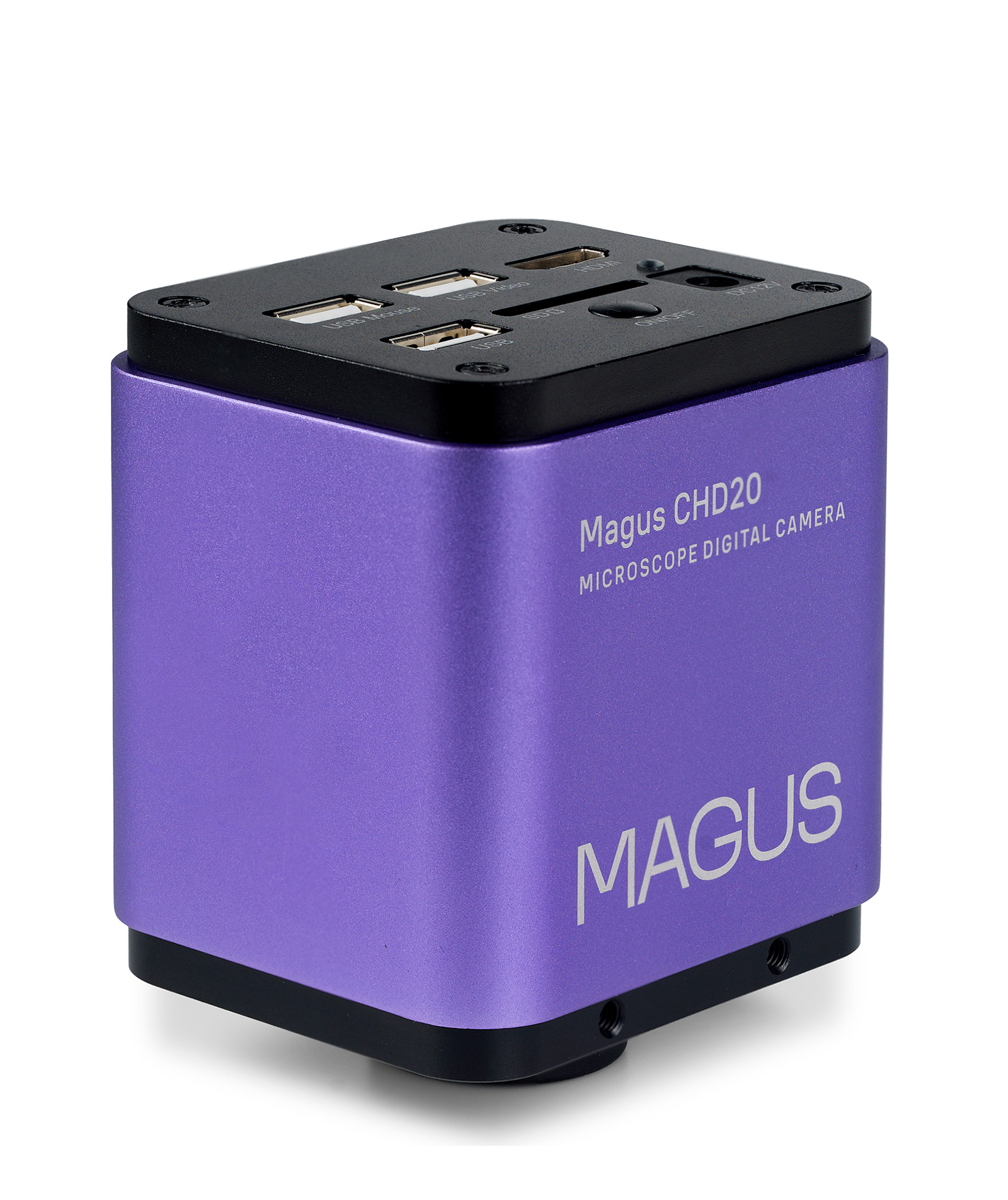

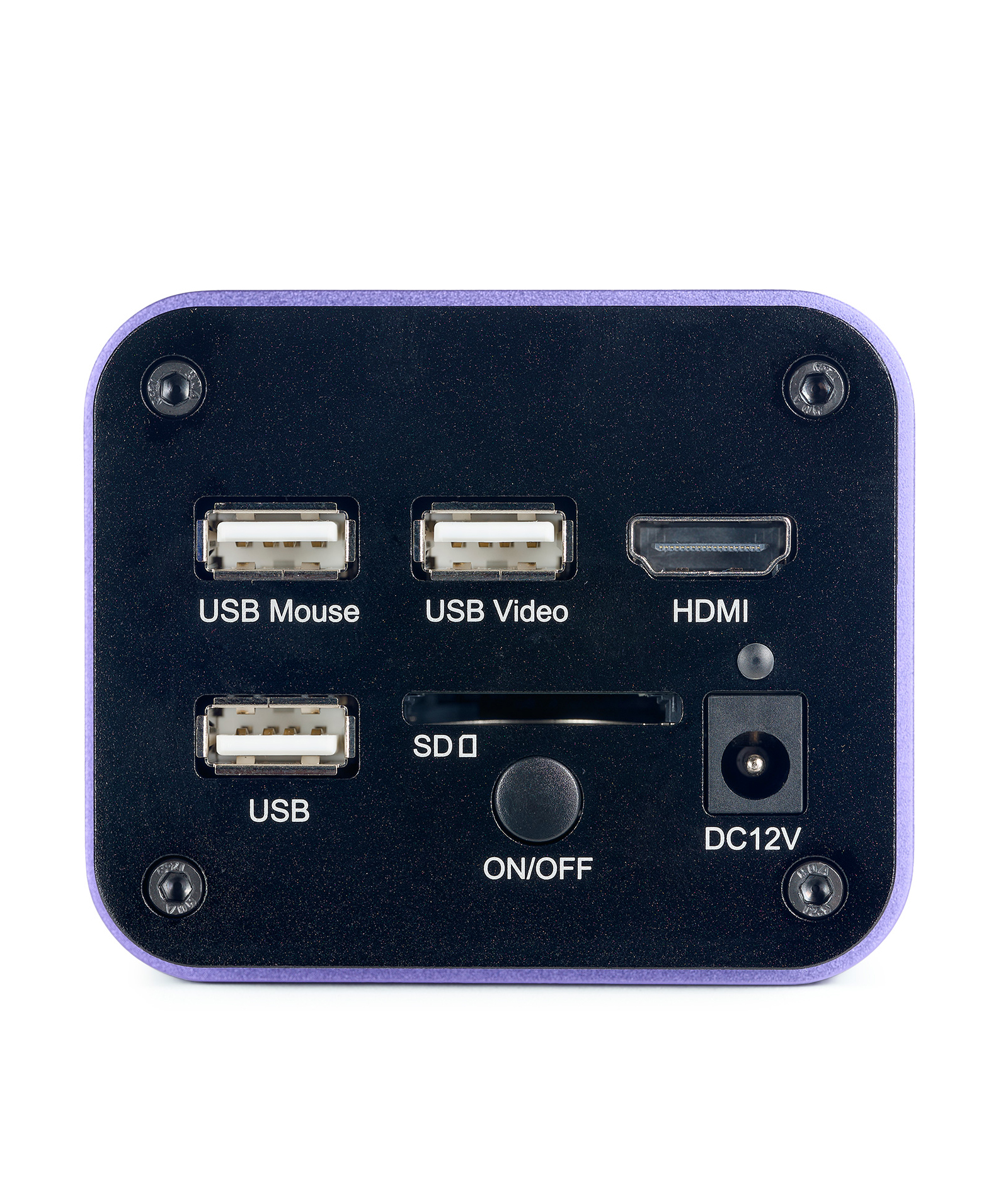

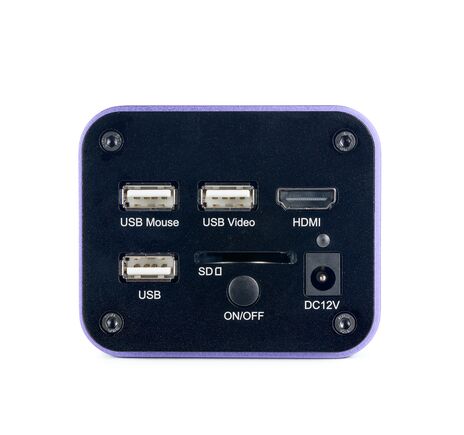

Digitálna kamera MAGUS CHD20 vytvára realistický obraz v rozlíšení 1920 × 1080 px a vyniká vysokou citlivosťou na svetlo, čo je výhodné aj pri práci v menej priaznivých svetelných podmienkach. Cez HDMI pracuje samostatne bez počítača, cez USB 2.0 ju možno pripojiť aj k PC. Video sa zaznamenáva rýchlosťou 60 alebo 50 snímok za sekundu podľa použitého rozhrania.
- rozlíšenie 1920 × 1080 px (Full HD)
- video 60 / 50 fps
- rozhrania HDMI a USB 2.0
- farebný snímač SONY Starvis CMOS
- softvér pre snímanie, video, úpravy a meranie

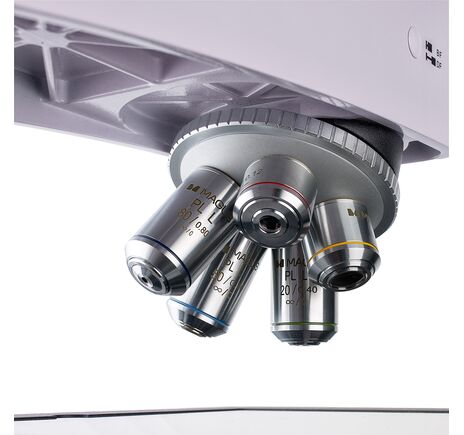

Planachromatická optika s korekciou na nekonečno
- rovinné achromatické objektívy s korekciou na nekonečno
- revolverový nosič pre 5 objektívov
- zväčšenie v základnej konfigurácii 50× – 800×
- objektívy orientované dovnútra pre lepšiu kontrolu pri práci
- ostrý a detailný obraz v celom zornom poli

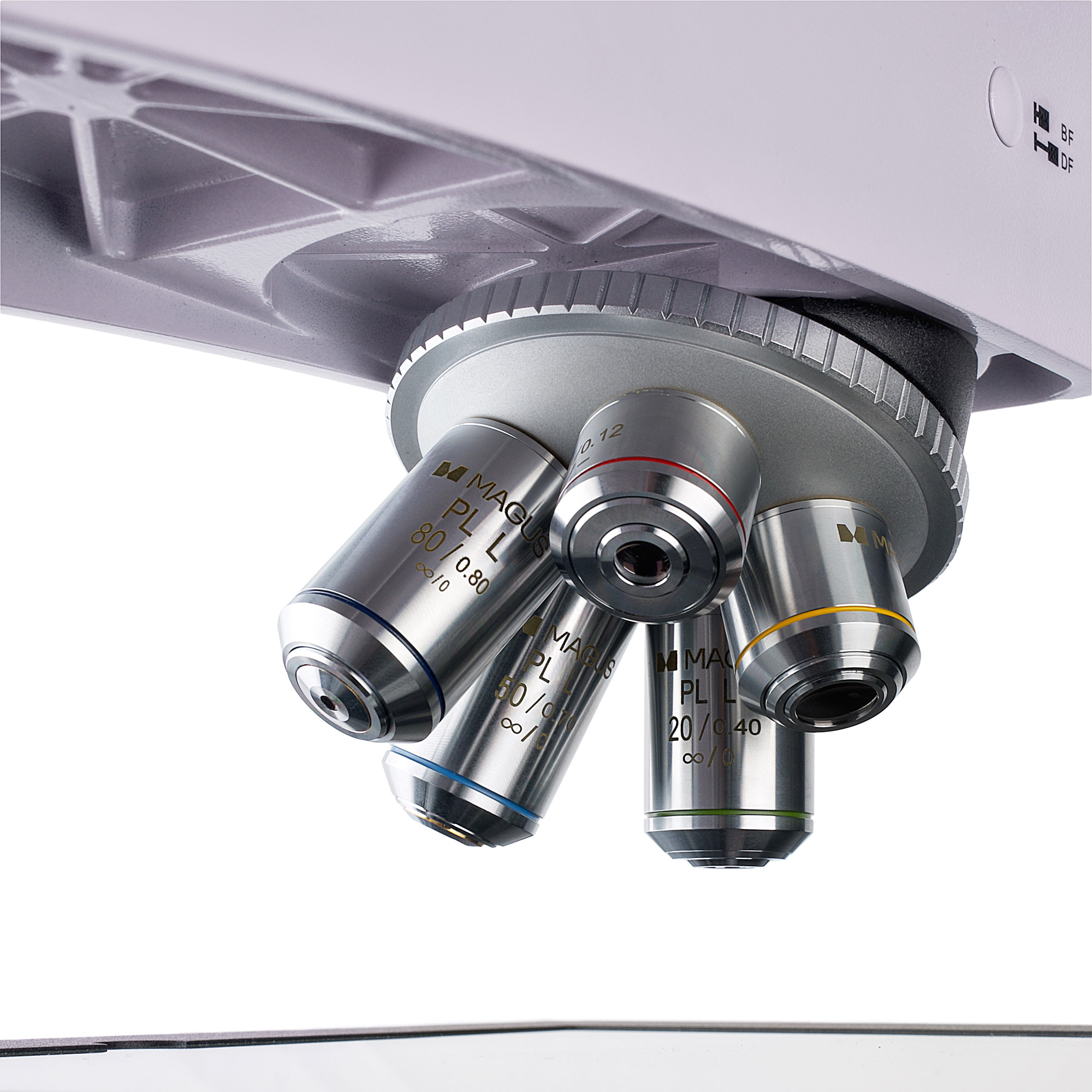

Súčasťou balenia je kompletná sada objektívov, ktorá pokrýva bežné metalografické aplikácie. V prípade potreby je možné základné objektívy nahradiť voliteľnými variantmi s iným zväčšením.
- PL L5×/0,12 WD 26,1 mm
- PL L10×/0,25 WD 20,2 mm
- PL L20×/0,40 WD 8,80 mm
- PL L50×/0,70 WD 3,68 mm
- PL L80×/0,80 WD 1,25 mm
Halogénové osvetlenie a polarizačné pozorovanie

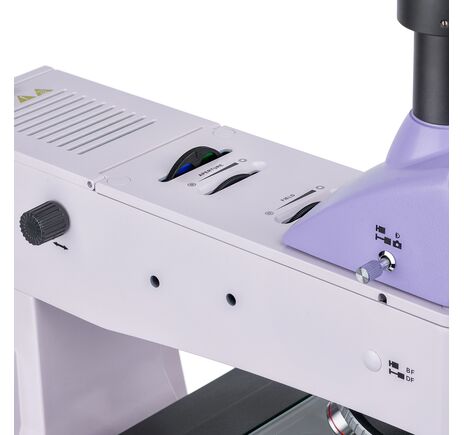

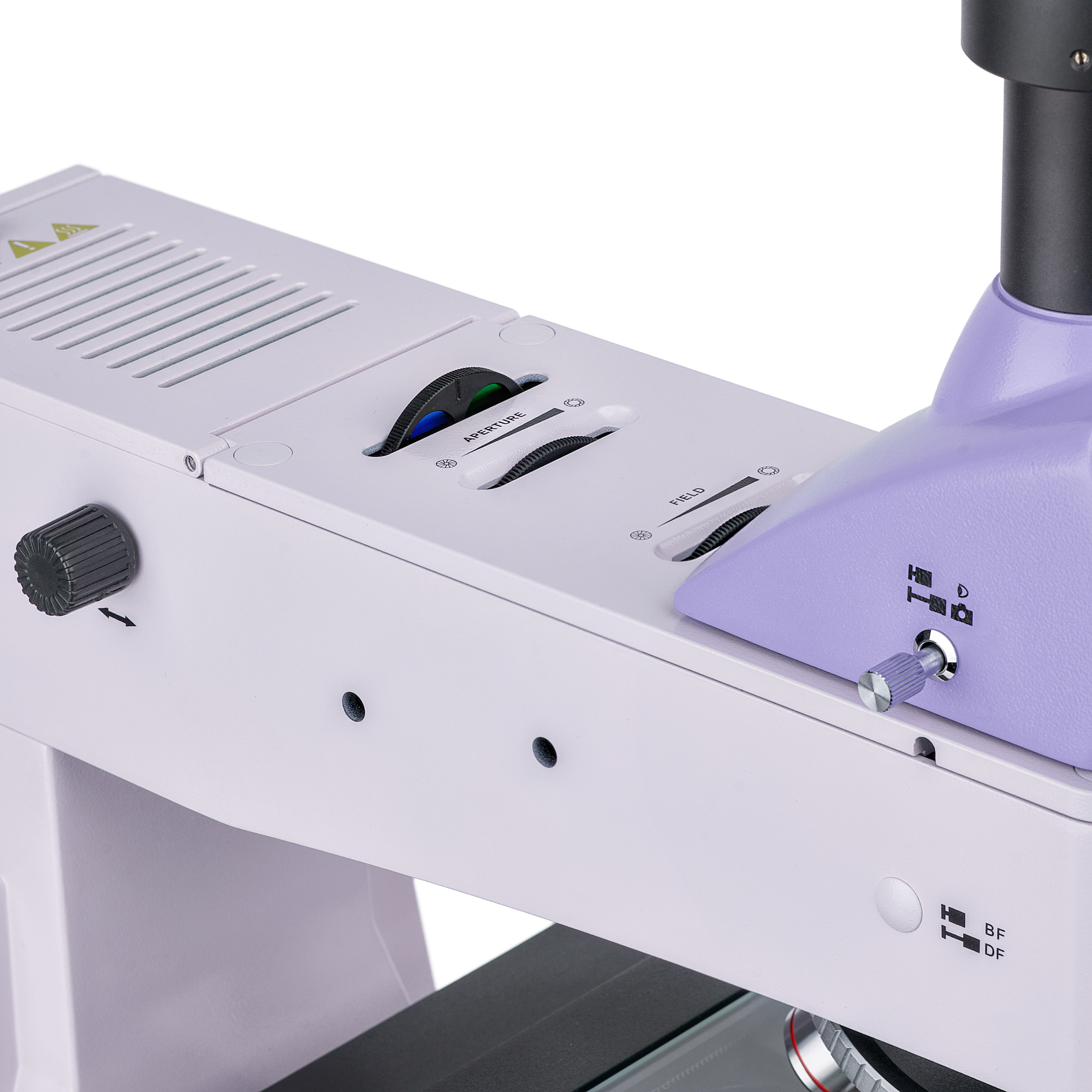

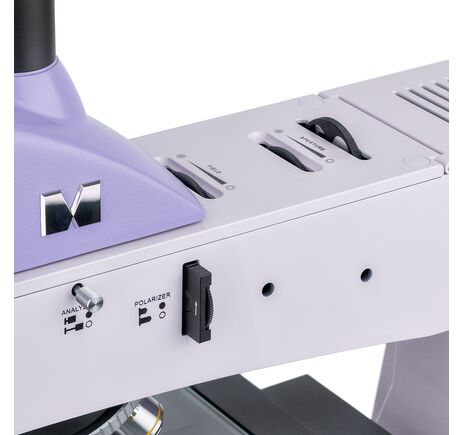

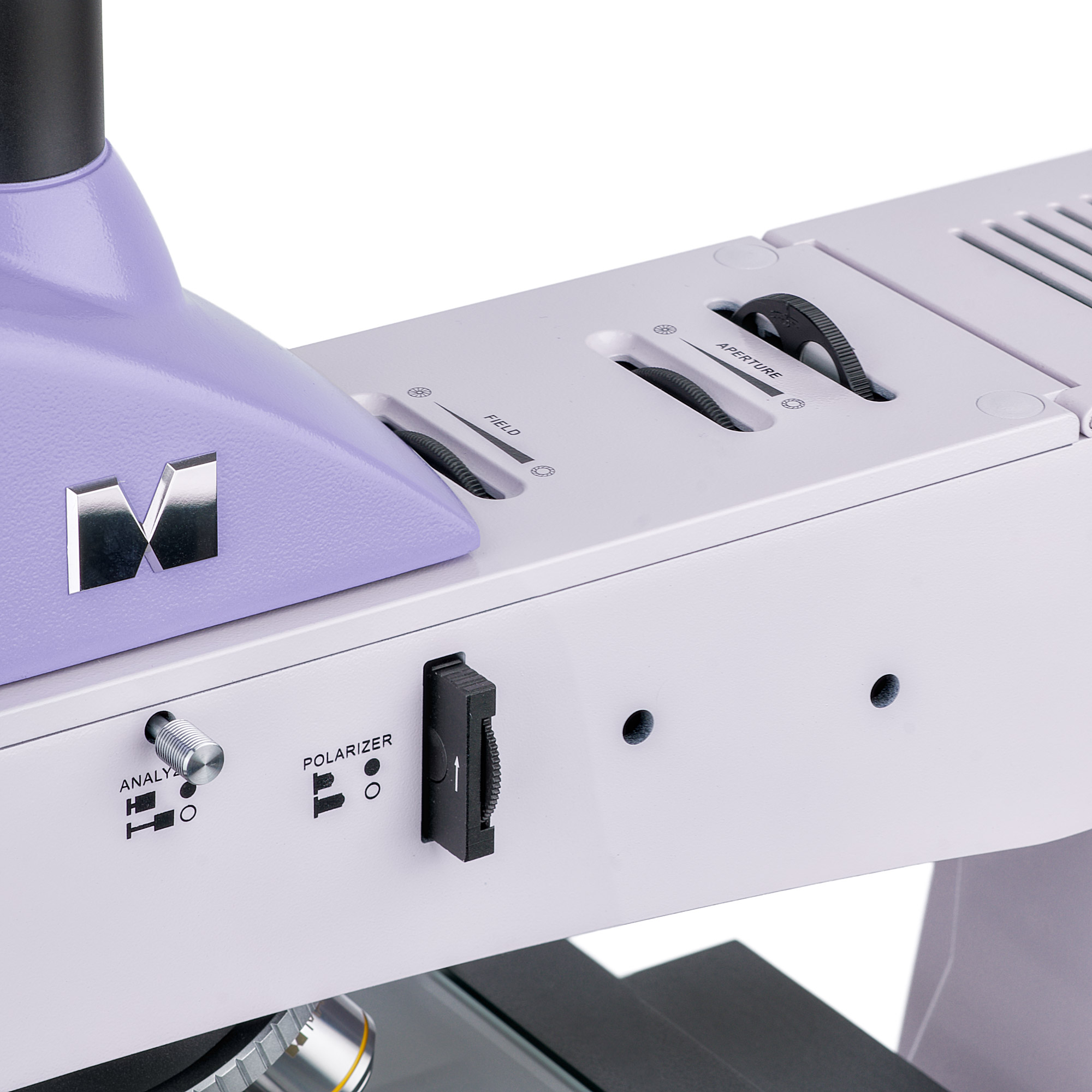

Osvetľovací systém pre odrazené svetlo využíva výkonnú 30 W halogénovú žiarovku s teplým spektrom, ktoré je príjemné pre oči aj pri dlhodobej práci. Systém umožňuje centrovanie zdroja svetla, apertúrnej aj poľnej clony a podporuje nastavenie Köhlerovej iluminácie. Integrovaný analyzátor a odnímateľný otočný polarizátor rozširujú možnosti pozorovania o polarizačnú mikroskopiu.
- zdroj svetla: 30 W halogén
- pozorovanie v jasnom a polarizovanom svetle
- nastavenie jasu osvetlenia
- nastavenie Köhlerovho osvetlenia
- sada farebných filtrov

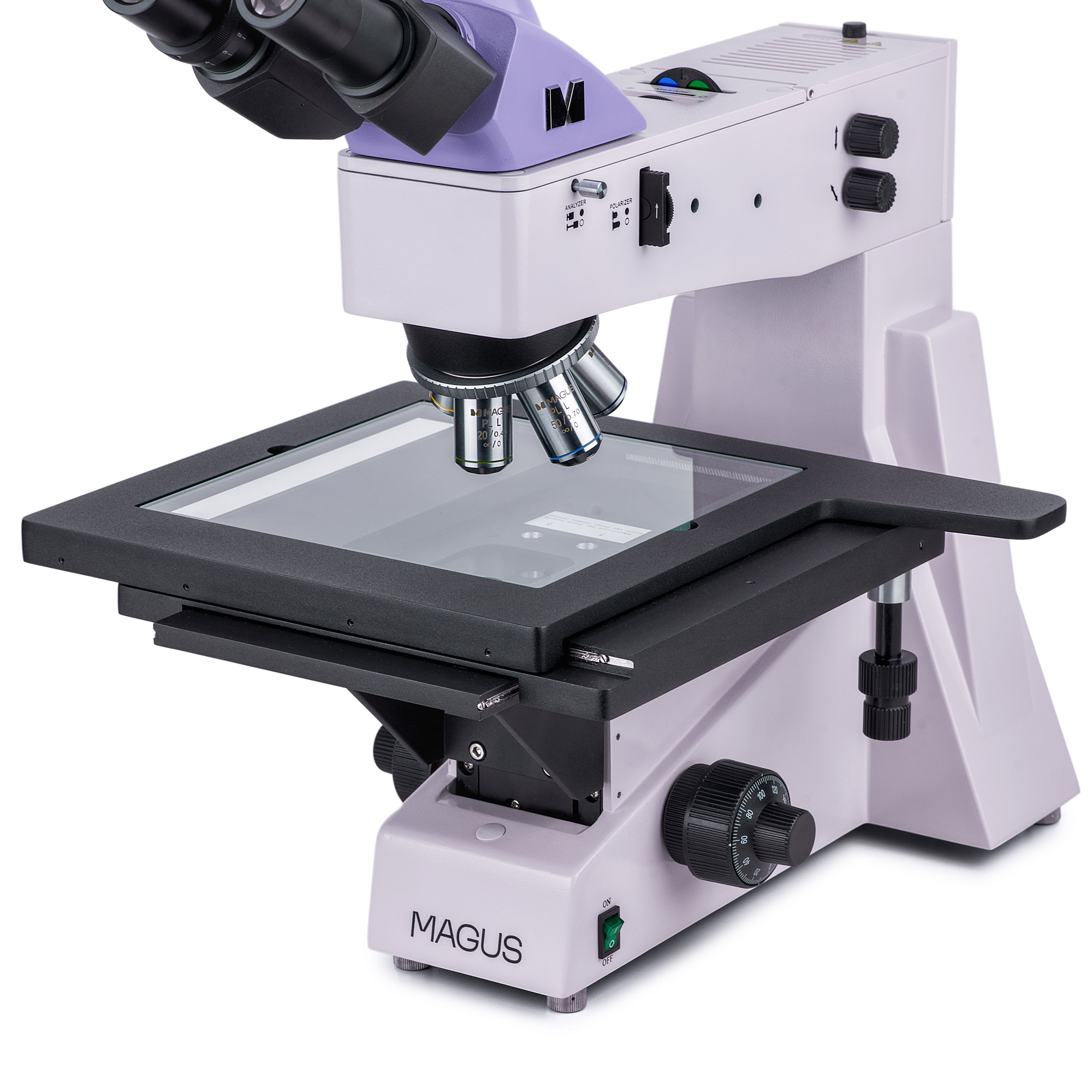

Veľký pracovný stolík pre rozmerné technické vzorky

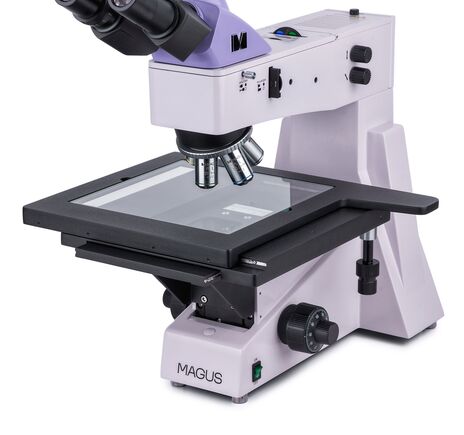

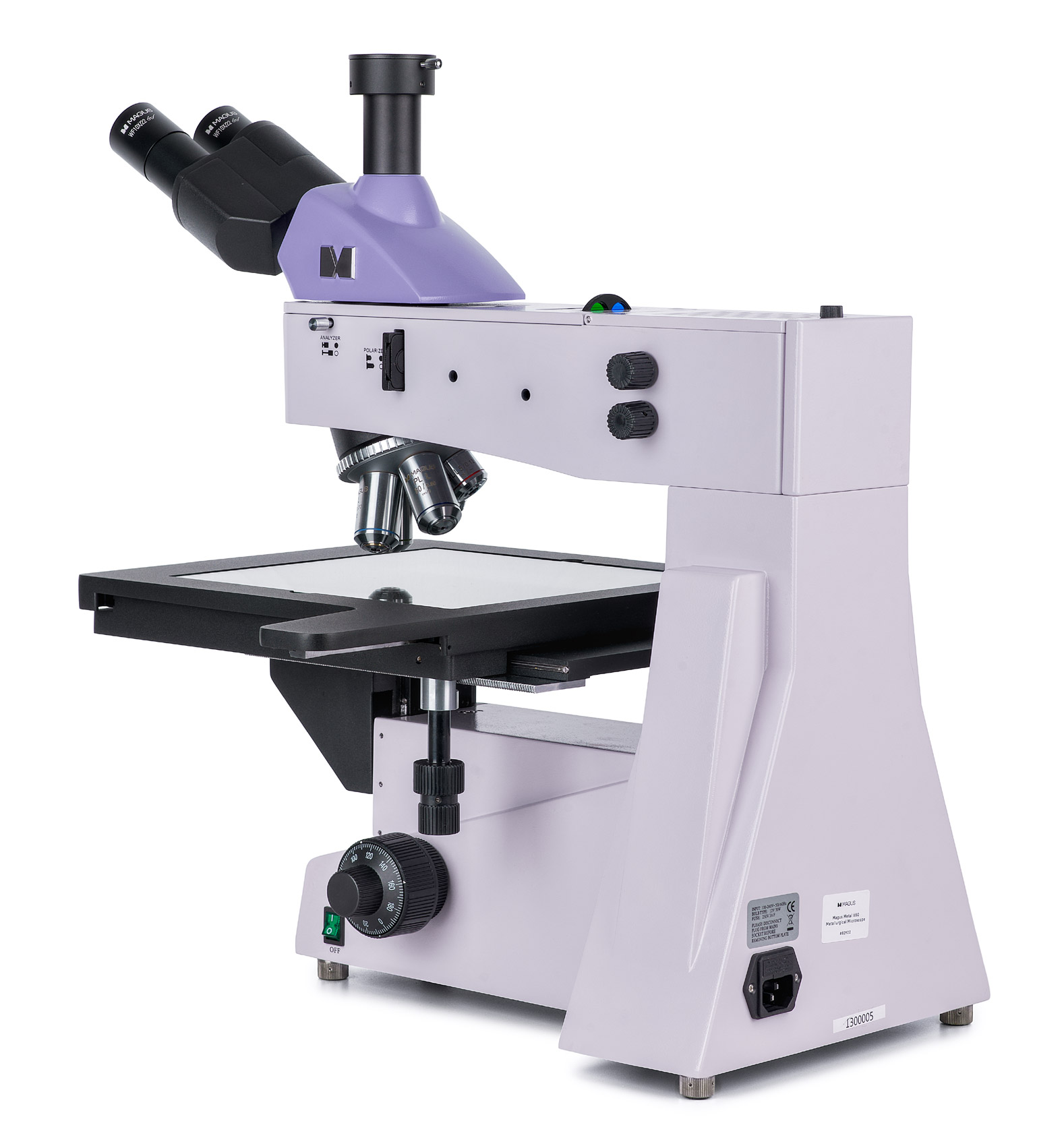

Jednou z hlavných predností modelu MAGUS Metal D650 LCD je veľký mechanický stolík s rozmermi 280 × 270 mm. Stolík sa pohybuje v dvoch osiach v rozsahu 204 mm, čo umožňuje pohodlné skúmanie dlhých a širokých vzoriek bez nutnosti ich opakovaného premiestňovania.
- rozmery stolíka 280 × 270 mm
- rozsah pohybu v osiach X/Y až 204 mm
- vhodný pre fotomasky, PCB a integrované obvody
- presný a plynulý pohyb vzorky

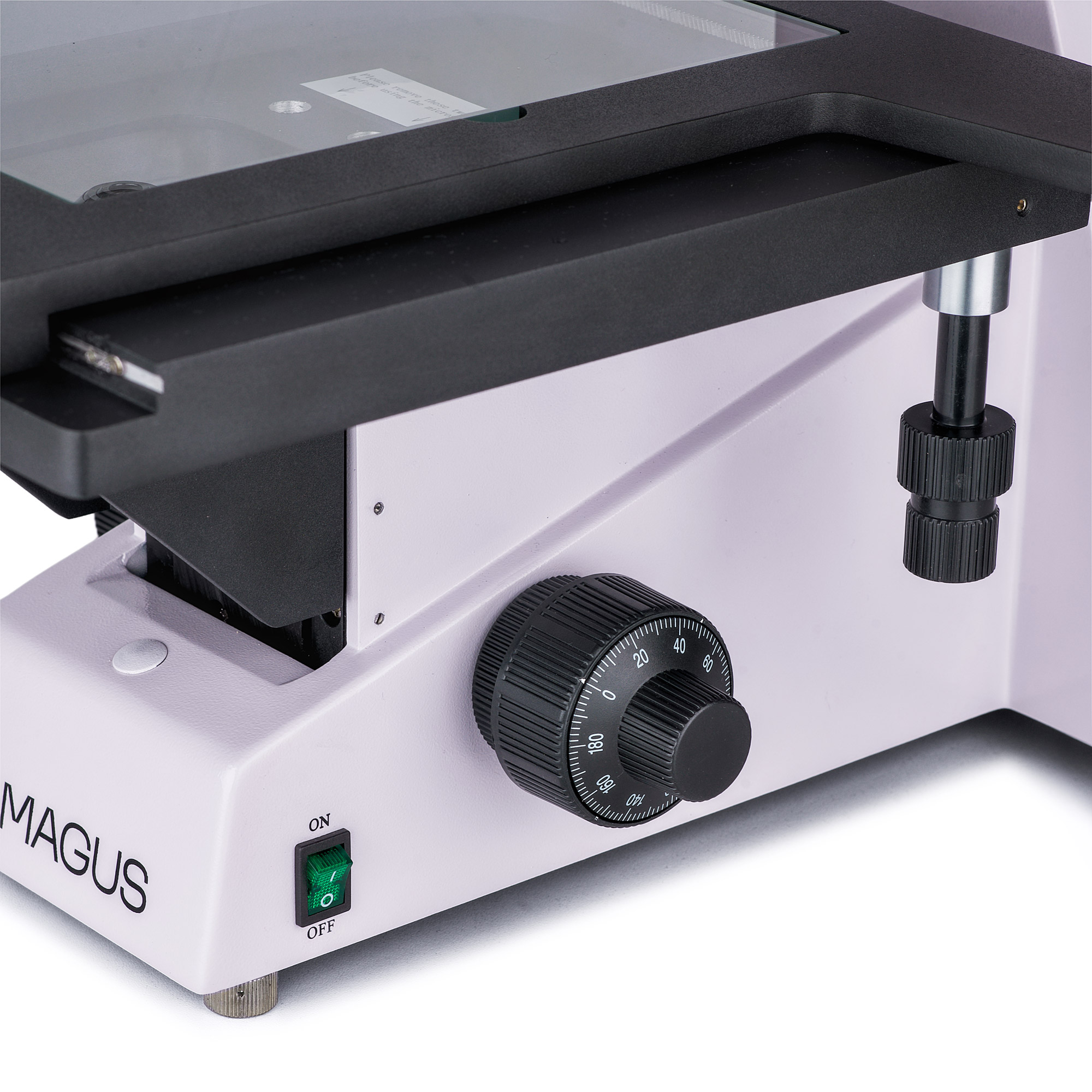

Presné zaostrovanie pre vysoké zväčšenia

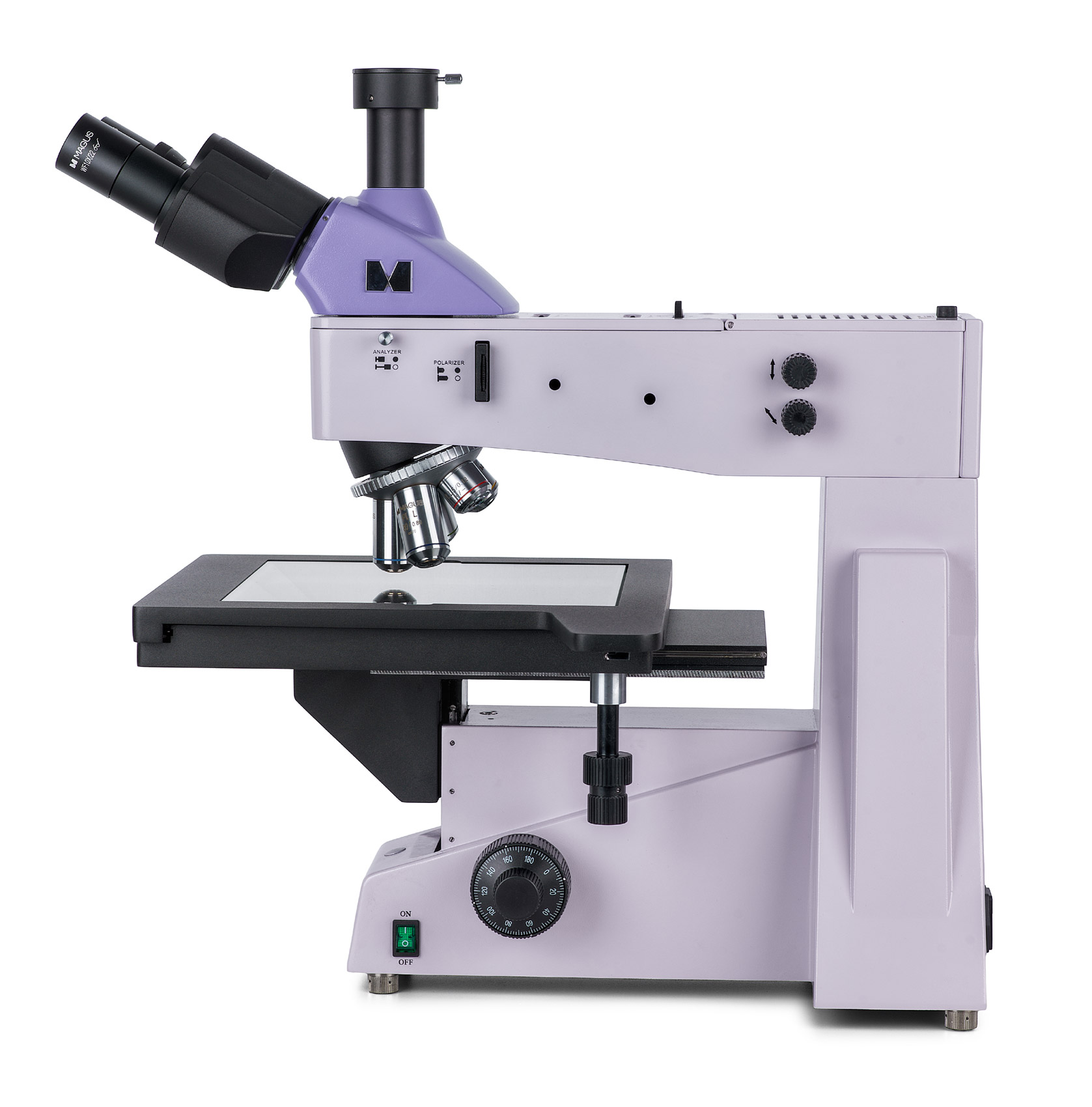

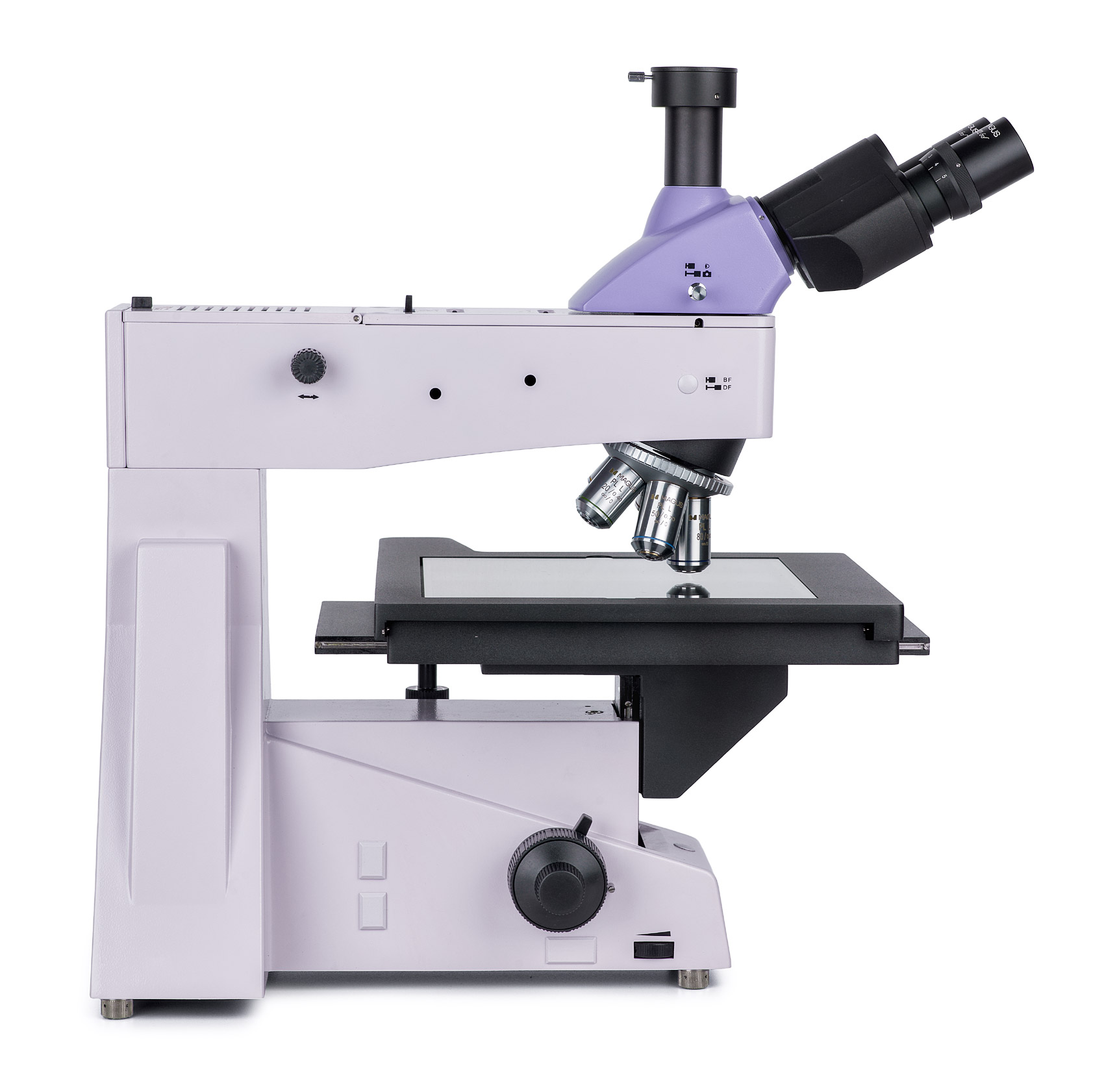

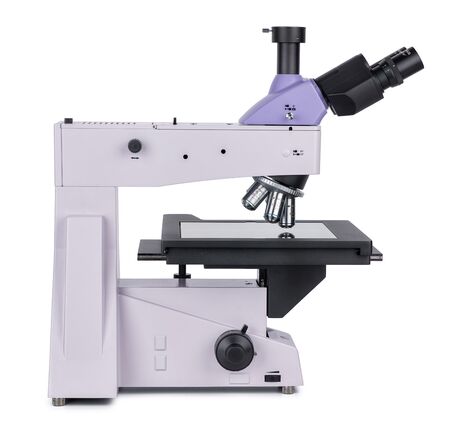

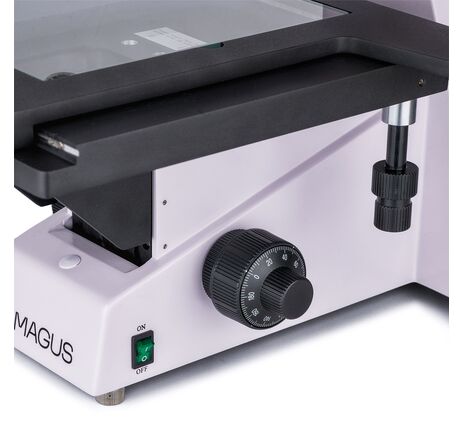

Koaxiálne ovládače hrubého a jemného zaostrovania sú umiestnené na oboch stranách mikroskopu v ergonomickej polohe blízko základne. Jemné zaostrenie s krokom 0,7 µm výrazne uľahčuje prácu pri vysokých zväčšeniach, zatiaľ čo hrubé zaostrenie je vybavené aretáciou a nastavením tuhosti.
- koaxiálne hrubé a jemné zaostrovanie
- hodnota jemného zaostrenia 0,7 µm
- aretácia hrubého zaostrenia
- nastavenie tuhosti makrozaostrovania
- ergonomické ovládanie z oboch strán
Možnosť rozšírenia o profesionálne príslušenstvo
Mikroskop je kompatibilný so širokou škálou príslušenstva MAGUS, vrátane ďalších okulárov, objektívov s dlhou pracovnou vzdialenosťou, digitálnych kamier a kalibračných sklíčok. Vďaka tomu je možné systém jednoducho prispôsobiť špecifickým požiadavkám pracoviska.
- voliteľné okuláre: 10×, 12,5×, 15×, 20×, 25×
- voliteľné objektívy: 40×, 60×, 100×
- kalibračné sklíčka pre meranie
- ďalšie digitálne kamery MAGUS
Obsah balenia
- digitálna kamera MAGUS CHD20
- LCD monitor MAGUS MCD20
- základňa s napájaním, osvetlením v odrazenom svetle, zaostrovaním, stolíkom a revolverom
- trinokulárna hlava
- objektívy PL L 5×, 10×, 20×, 50× a 80×
- okuláre 10×/22 mm s dlhým očným reliéfom (2 ks)
- C-mount adaptér 1×
- HDMI kábel, USB 2.0 kábel, USB myš a SD karta 32 GB
- napájací adaptér a inštalačné CD so softvérom
- šesťhranný kľúč
- sieťový napájací kábel
- protiprachový kryt
- návod na použitie a záručný list
Pre koho je mikroskop určený
MAGUS Metal D650 LCD je ideálny pre priemyselné laboratóriá, oddelenia kontroly kvality, výrobné prevádzky a technické školy. Vďaka veľkému stolíku, presnému zaostrovaniu a možnosti pozorovania v polarizovanom svetle je vhodný na detailnú analýzu povrchov technických materiálov a elektronických súčiastok.
