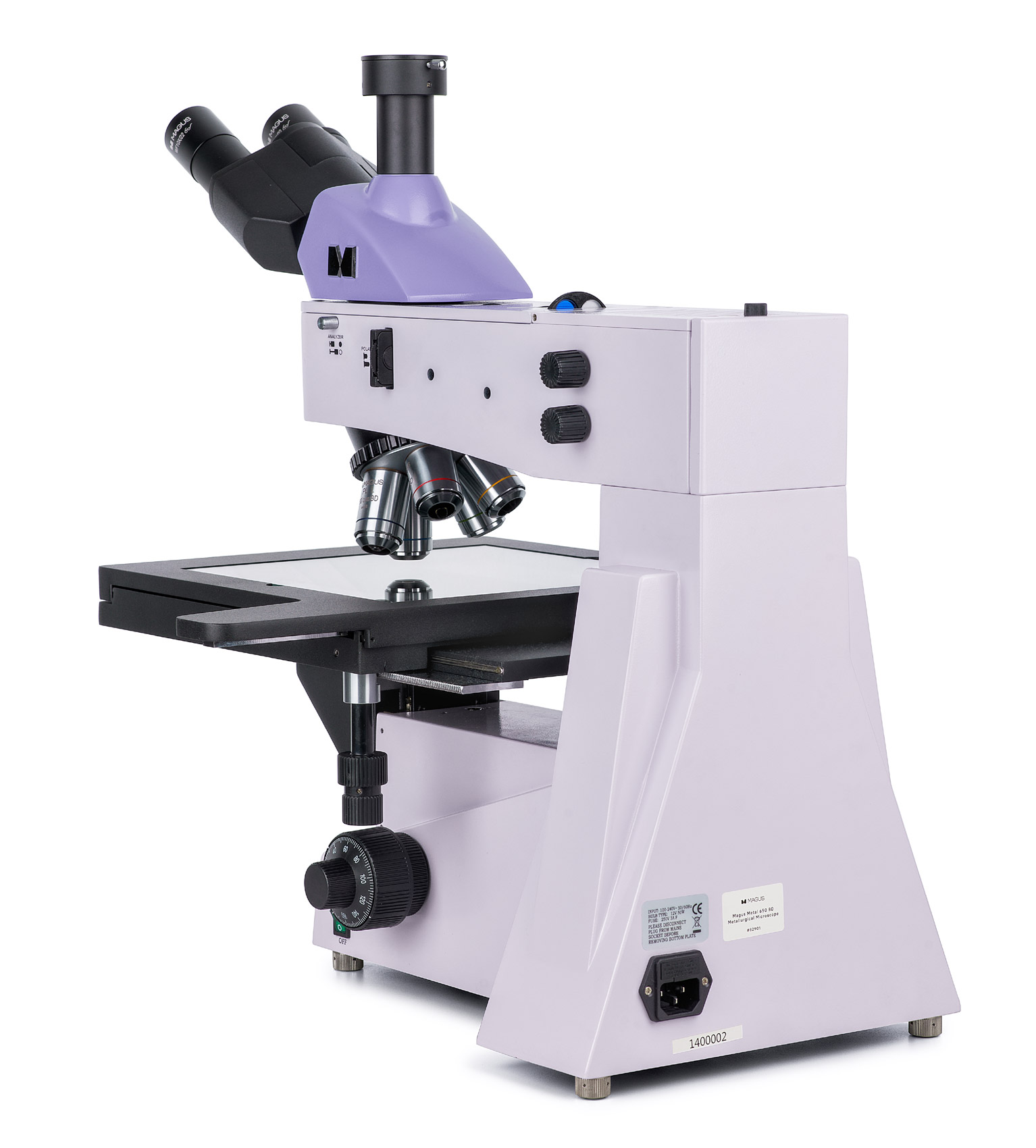

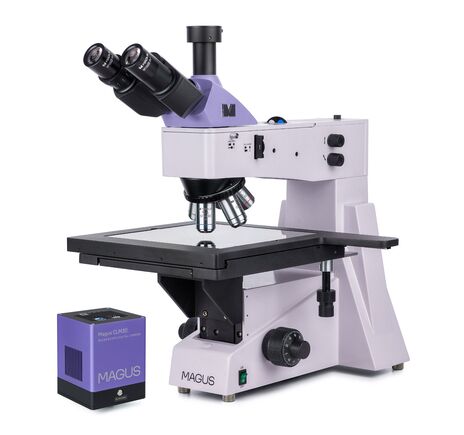

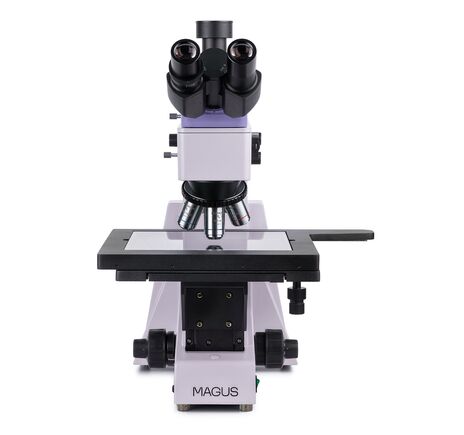

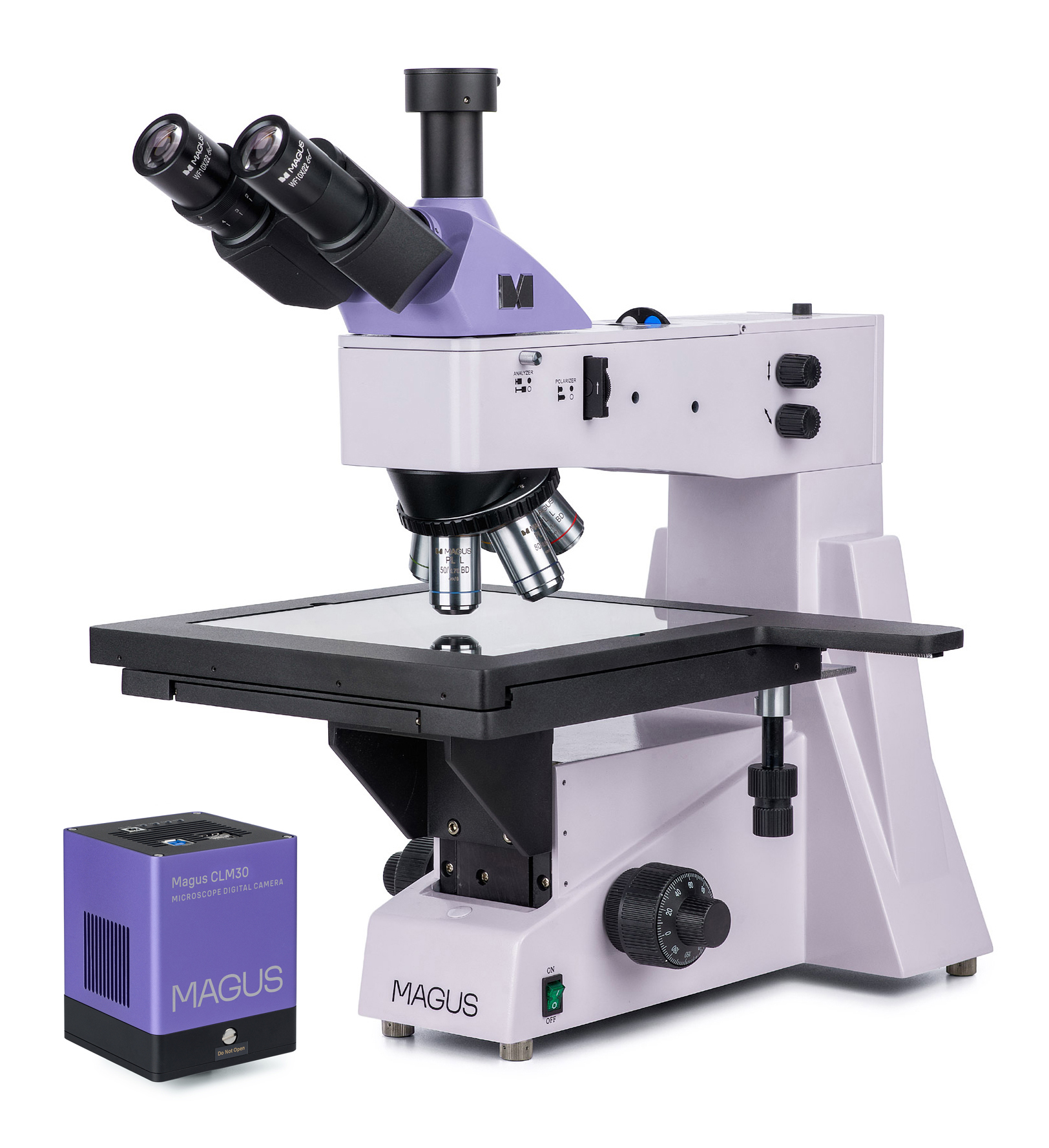

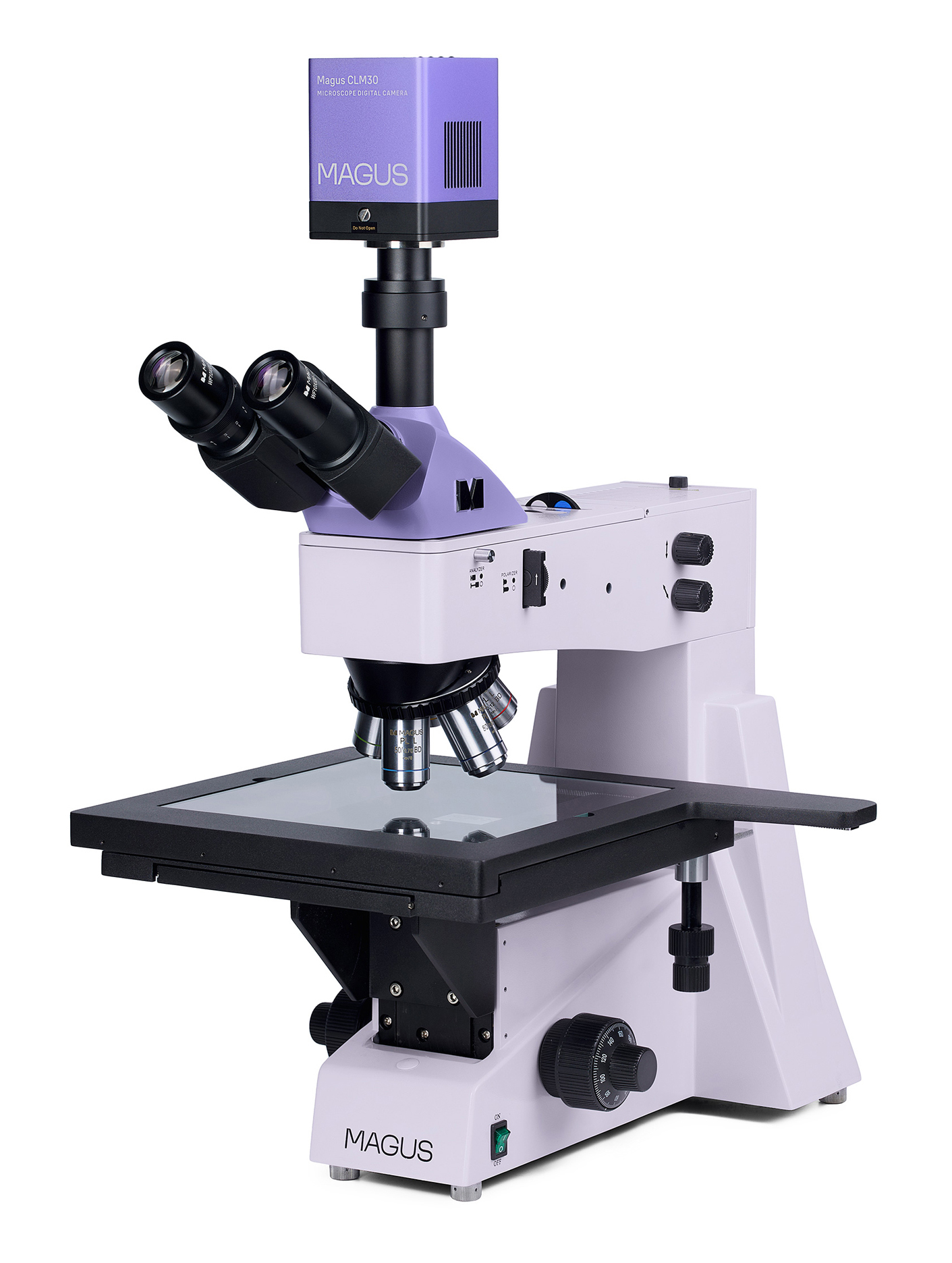

Metalografický digitálny mikroskop MAGUS Metal D650 BD je profesionálny prístroj určený na detailné pozorovanie povrchov fotomasiek, integrovaných obvodov, dosiek plošných spojov a ďalších dlhých či širokých technických vzoriek v odrazenom svetle. Vďaka veľkému pracovnému stolíku, jemnému zaostrovaniu s hodnotou 0,7 µm a podpore mikroskopie v jasnom poli, tmavom poli a polarizovanom svetle je ideálny pre laboratóriá kontroly kvality, výskumné centrá aj univerzitné pracoviská.

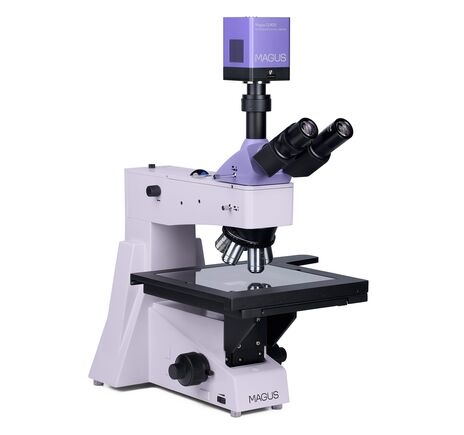

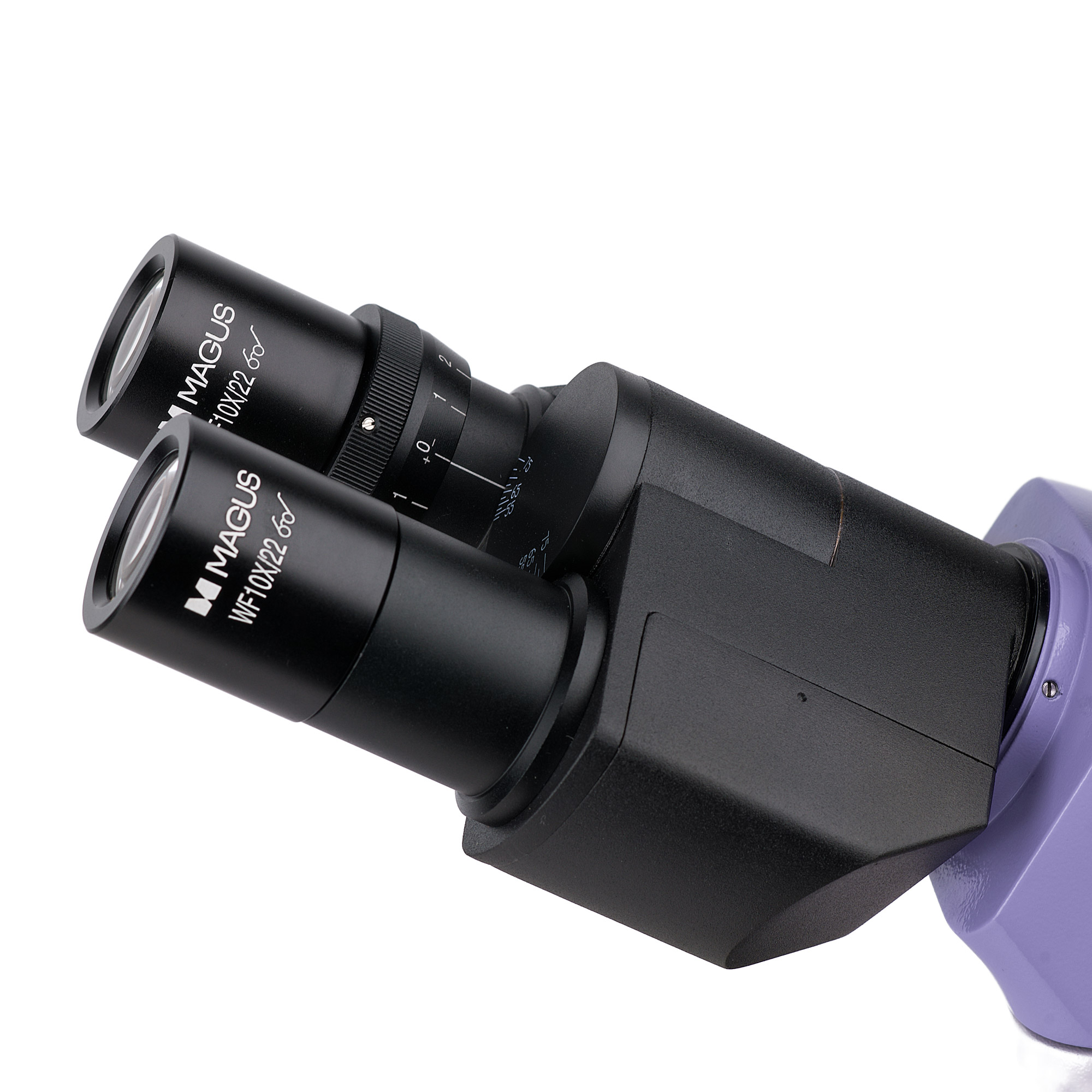

Trinokulárna hlava pre pozorovanie aj digitálny záznam

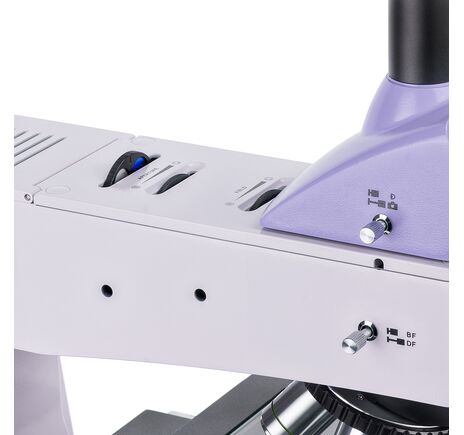

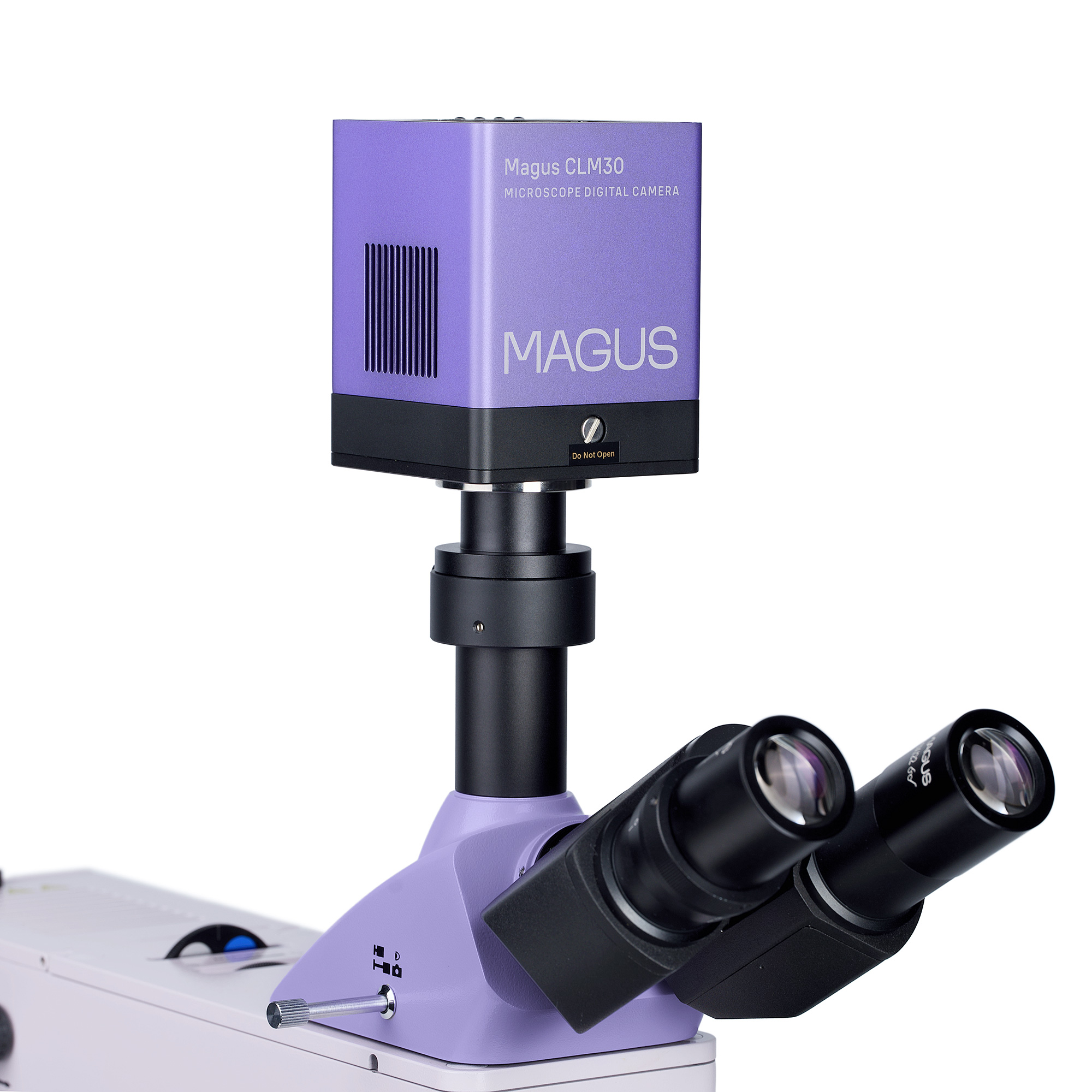

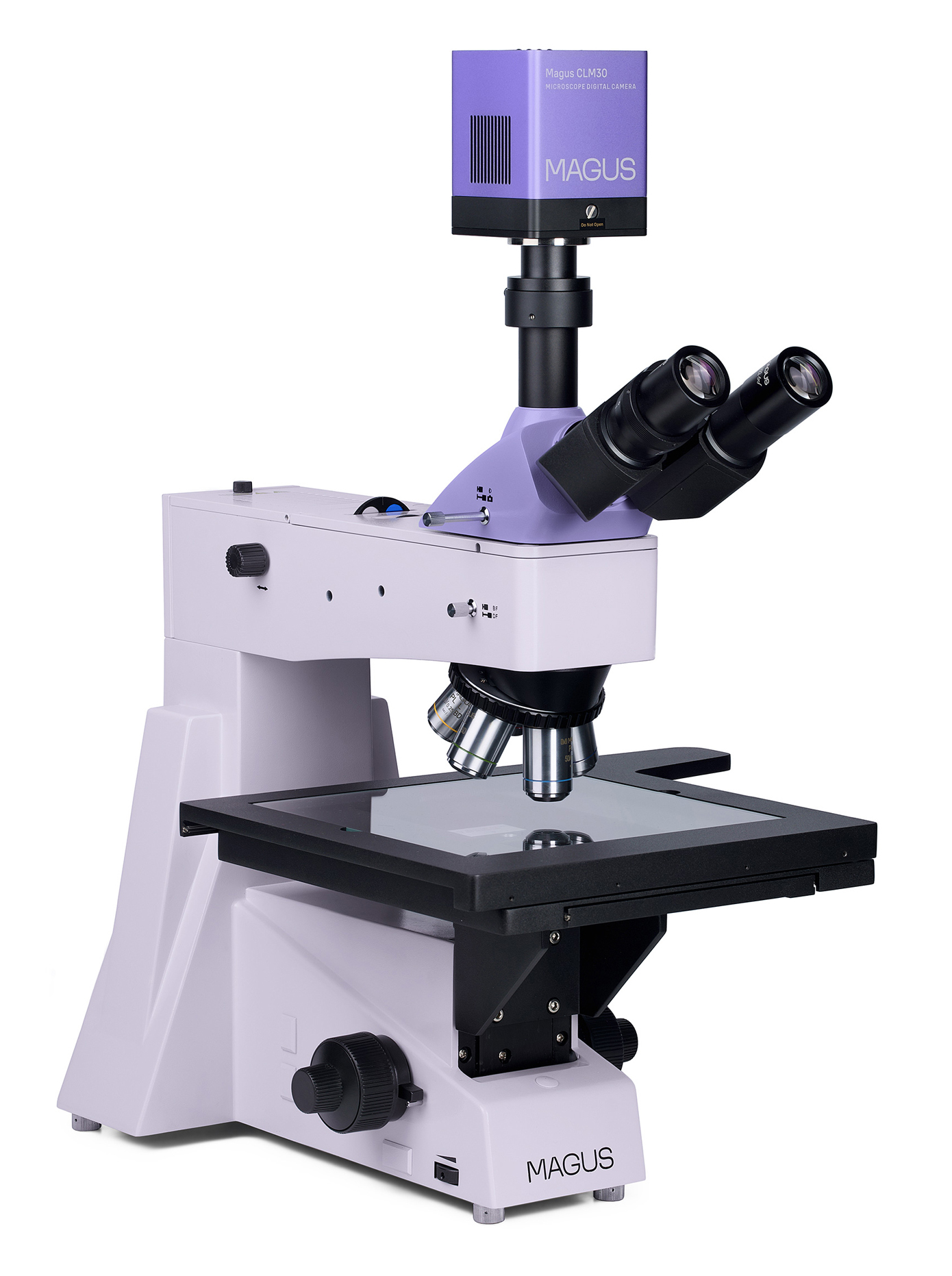

Mikroskop je vybavený trinokulárnou hlavou s trinokulárnym tubusom pre montáž digitálnej kamery. Prepínač svetelnej dráhy smeruje svetelný lúč buď do okulárov, alebo do kamery, čo umožňuje pohodlné fotografovanie, záznam videa aj zobrazenie obrazu na externej obrazovke. Na ľavom okulári sa nachádza dioptrický krúžok na presné nastavenie obrazu.
- trinokulárna hlava s tubusom pre kameru
- delenie svetla 100:0 / 0:100

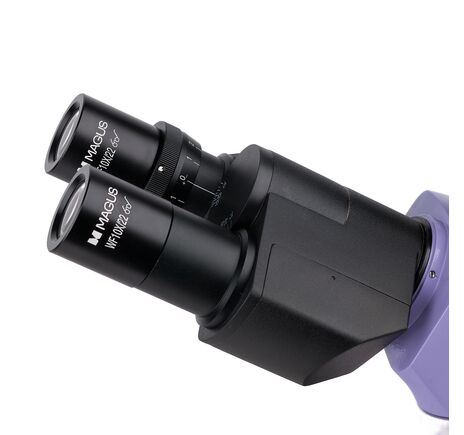

- dioptrická korekcia na ľavom okulári
- okuláre 10×/22 mm s dlhým očným reliéfom
Vedecká kamera pre tmavé pole a nízke osvetlenie

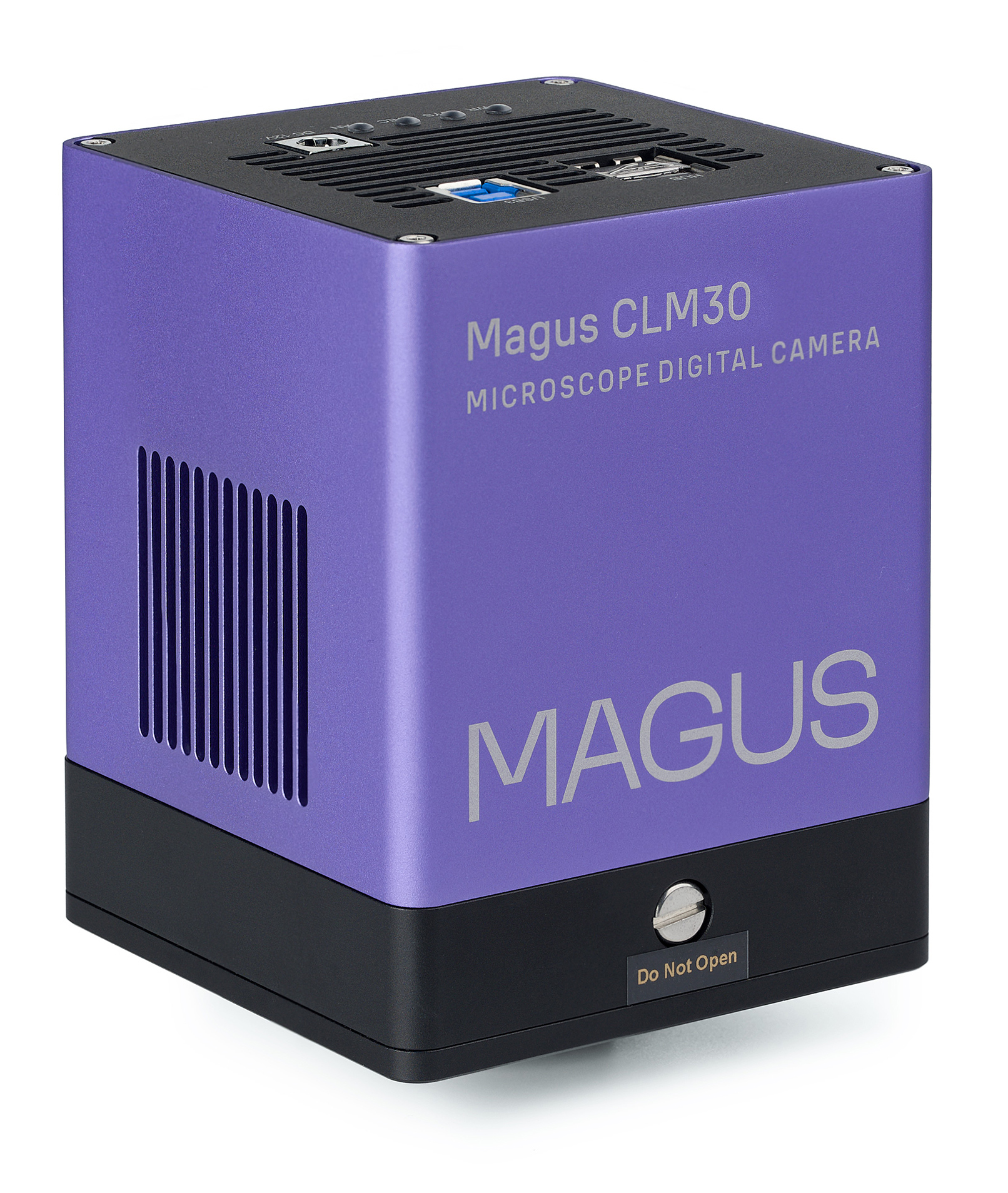

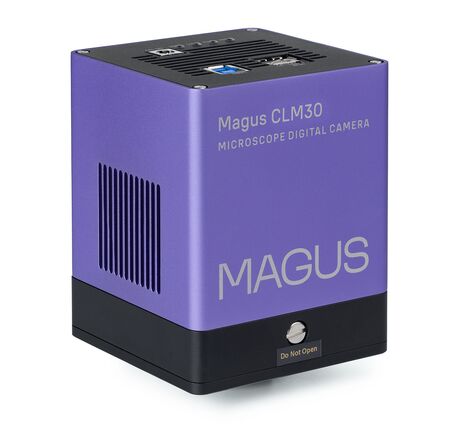

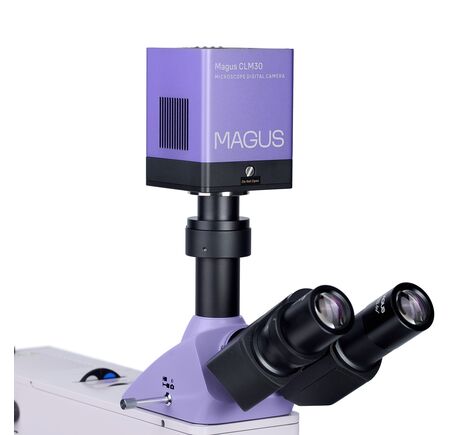

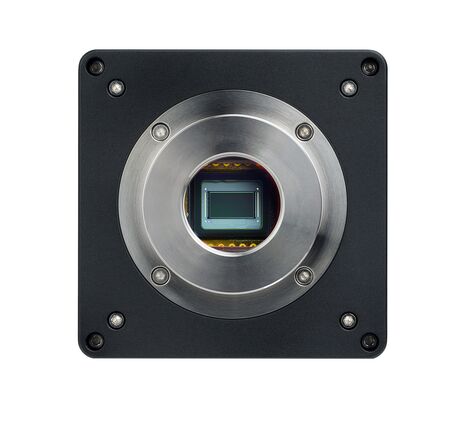

Súčasťou zostavy je digitálna kamera MAGUS CLM30, ktorá je optimalizovaná pre fluorescenčnú mikroskopiu a mikroskopiu v tmavom poli. Vďaka rozlíšeniu 8,3 Mpx poskytuje realistický a detailný obraz, pričom je ideálna najmä pri práci s objektívmi 4×, 10×, 20× a 40×. Pri nižších zväčšeniach umožňuje zachytiť jemnejšie detaily vzorky.
- rozlíšenie kamery 8,3 Mpx
- maximálne rozlíšenie 3840 × 2160 px
- video 45 fps pri 4K a 70 fps pri Full HD

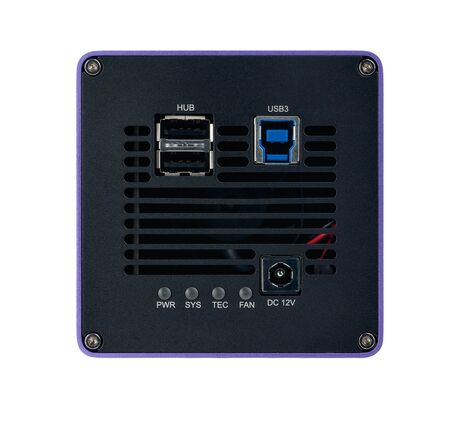

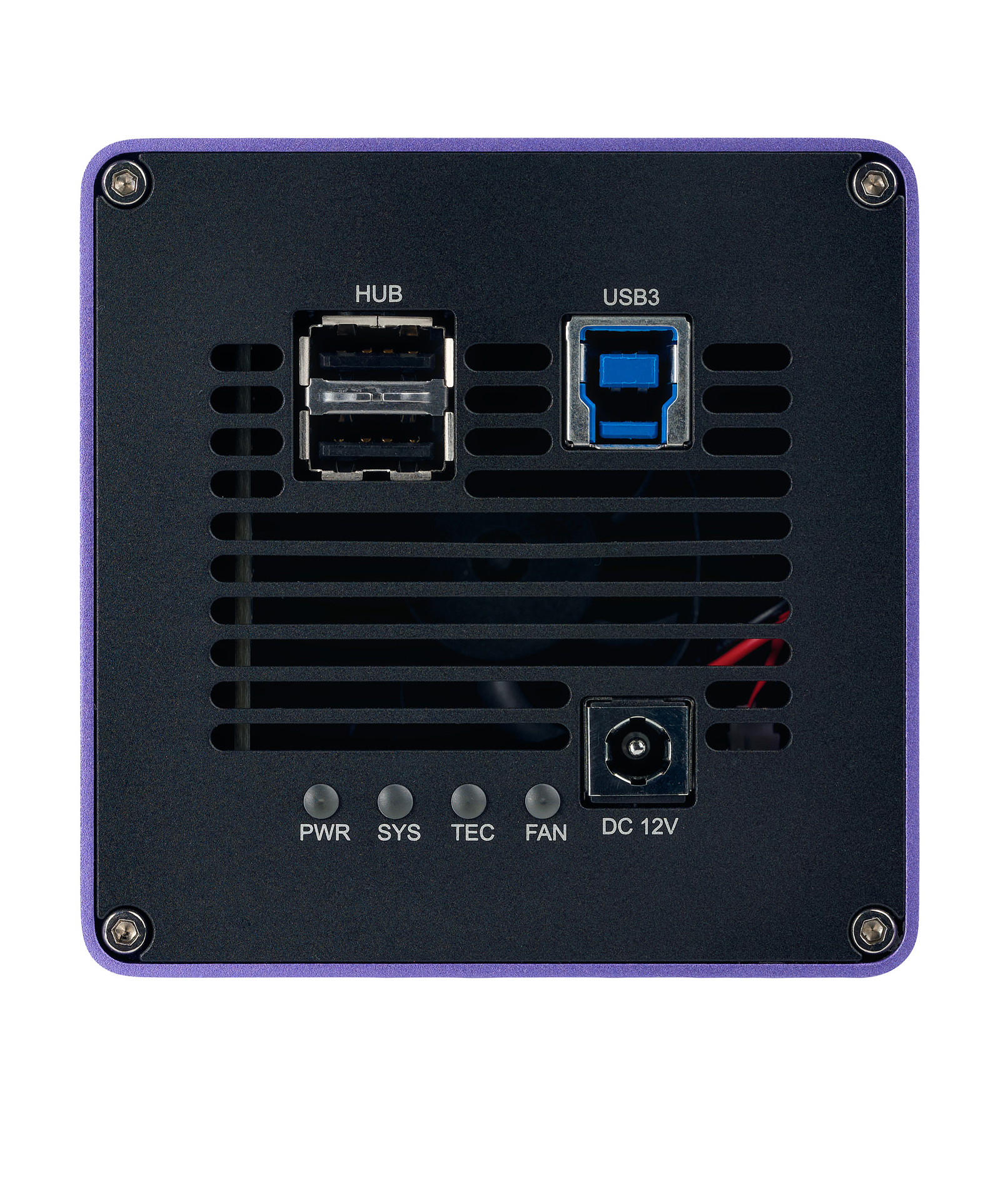

- rozhranie USB 3.0

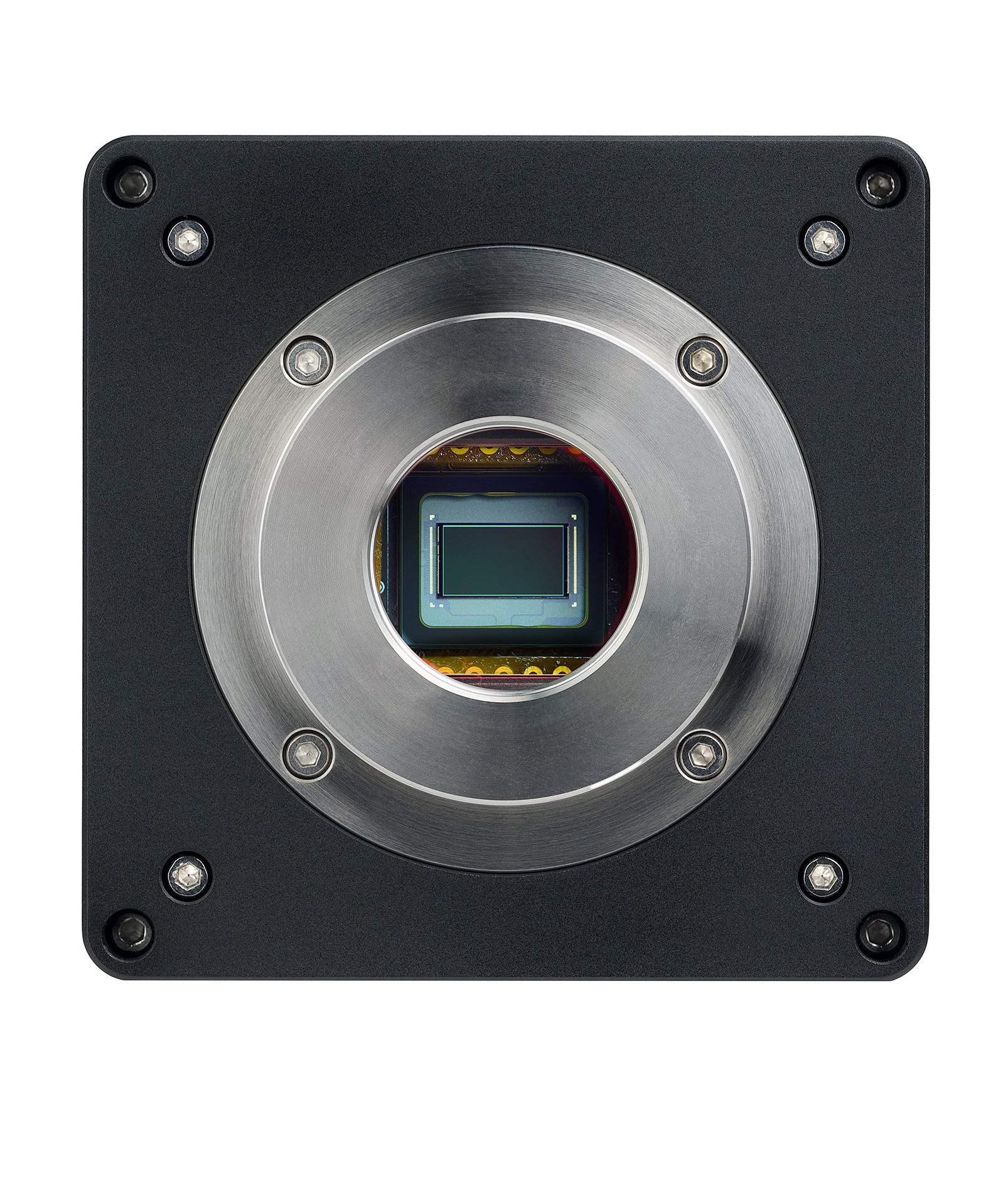

- farebný snímač SONY Exmor CMOS s podsvietením
Kamera je vybavená Peltierovým článkom, ktorý znižuje teplotu snímača pri dlhšej prevádzke a eliminuje tepelný šum. Vďaka tomu je vhodná aj na dlhšie expozičné časy pri fotografovaní. Rýchly prenos dát cez USB 3.0 zabezpečuje plynulé zobrazenie bez oneskorenia.
Planachromatická BD optika s korekciou na nekonečno
- rovinné achromatické objektívy BD pre jasné aj tmavé pole
- optika s korekciou na nekonečno
- zväčšenie v základnej konfigurácii 50× – 800×
- dlhá pracovná vzdialenosť objektívov
- revolverový nosič orientovaný dovnútra

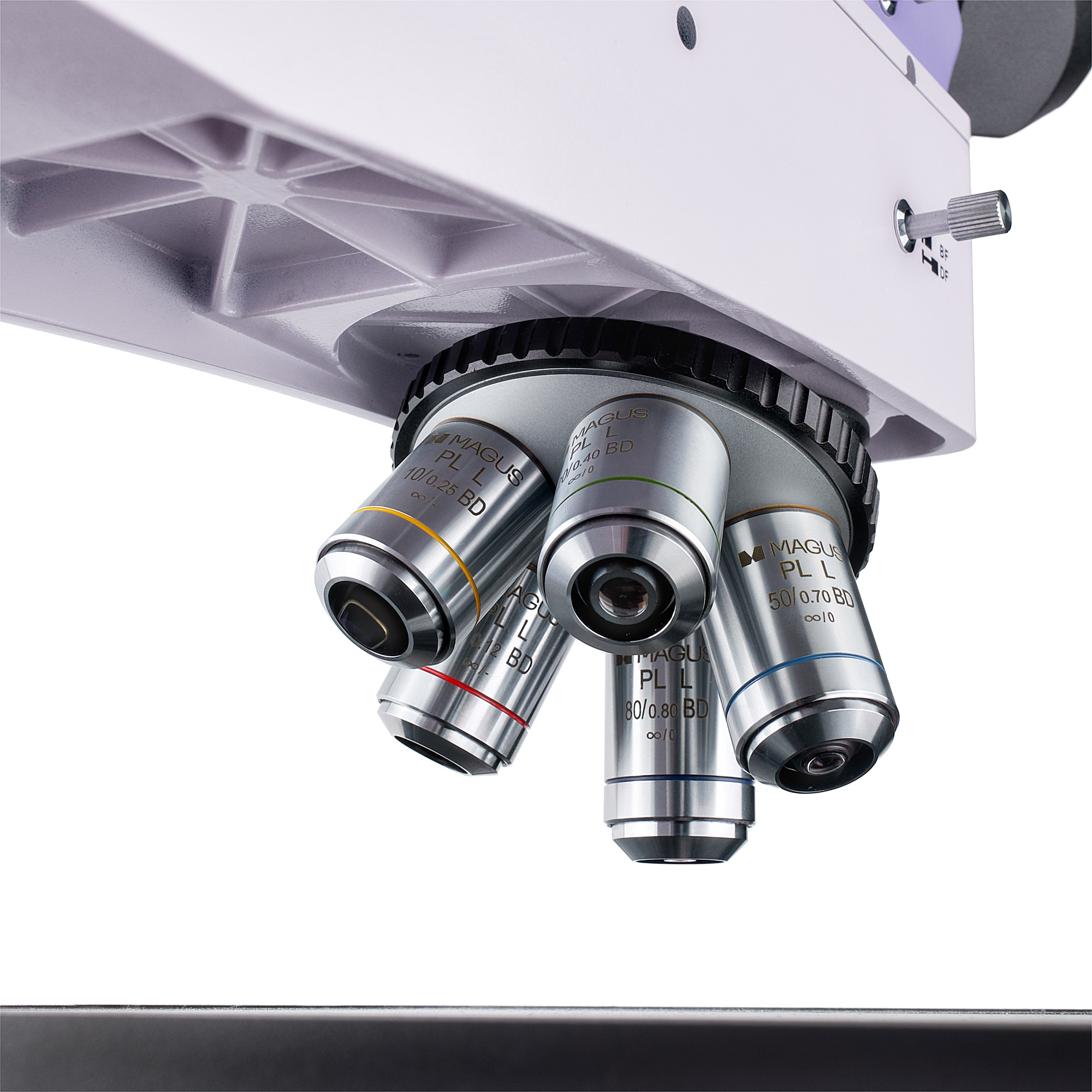

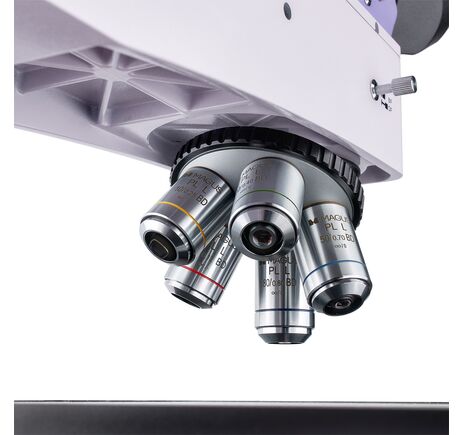

Objektívy označené symbolom BD sú navrhnuté špeciálne pre metalografické aplikácie v jasnom a tmavom poli. Všetkých päť pozícií revolverového nosiča je osadených objektívmi, ktoré je možné podľa potreby nahradiť voliteľným príslušenstvom.
- PL L5×/0,12 BD WD 9,7 mm
- PL L10×/0,25 BD WD 9,3 mm
- PL L20×/0,40 BD WD 7,2 mm
- PL L50×/0,70 BD WD 2,5 mm
- PL L80×/0,80 BD WD 0,8 mm
Výkonné halogénové osvetlenie a pokročilé kontrastné techniky

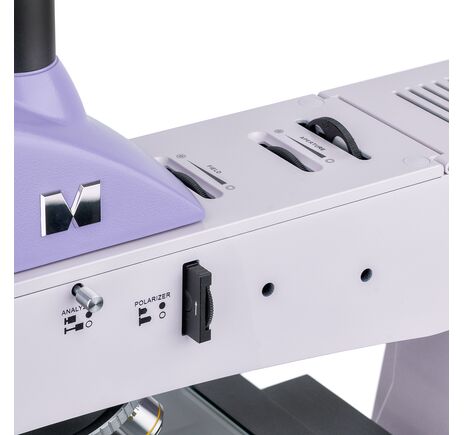

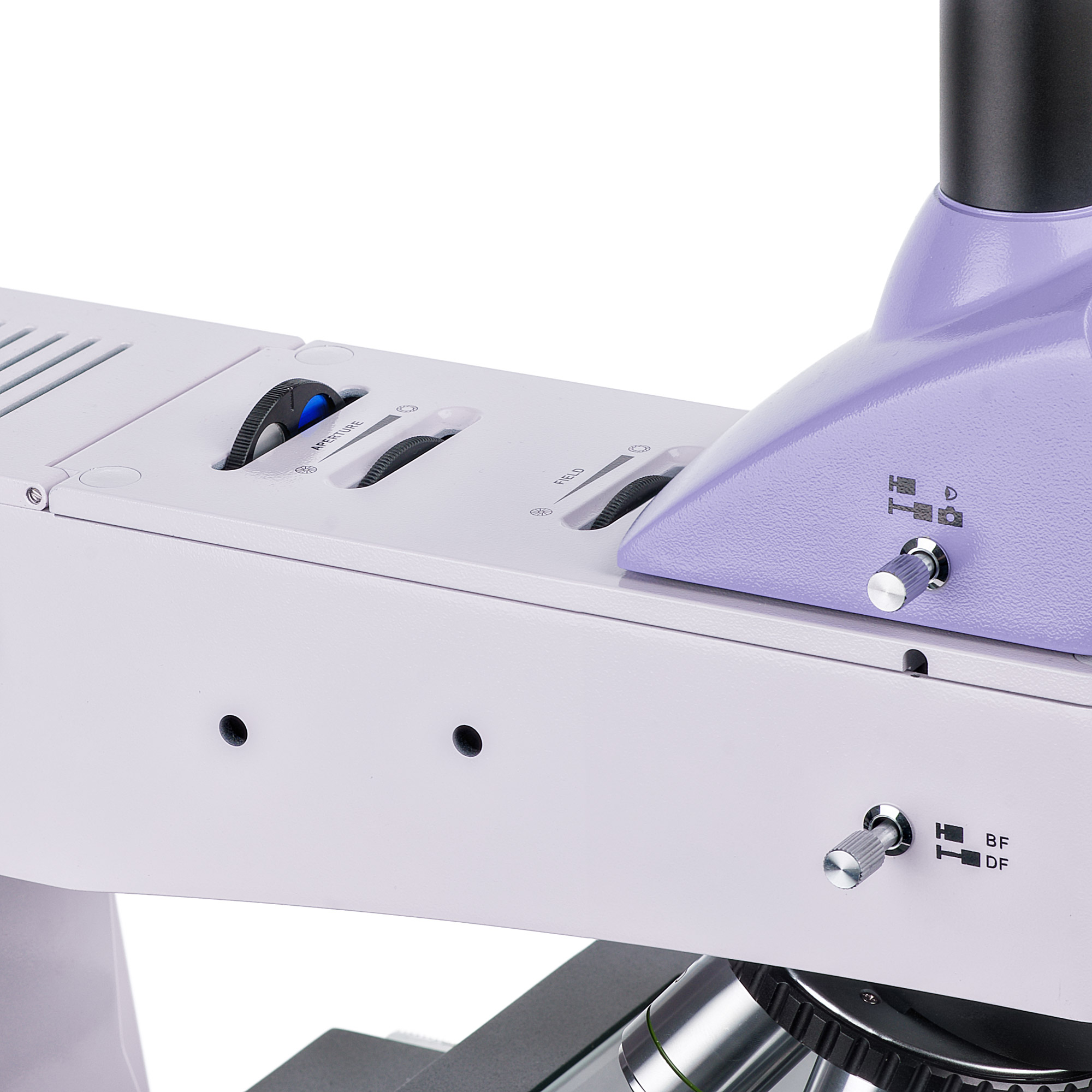

Systém osvetlenia v odrazenom svetle je navrhnutý tak, aby poskytoval maximálne detailný obraz pri každom objektíve aj pri všetkých podporovaných technikách. Zdrojom svetla je 50 W halogénová žiarovka, ktorá vytvára jasné, rovnomerné a teplé osvetlenie. Mikroskop podporuje nastavenie Köhlerovej iluminácie a je vybavený centrovaním zdroja svetla, apertúrnej aj poľnej clony.
- zdroj svetla: 50 W halogén
- techniky: jasné pole, tmavé pole, polarizované svetlo
- nastavenie Köhlerovho osvetlenia

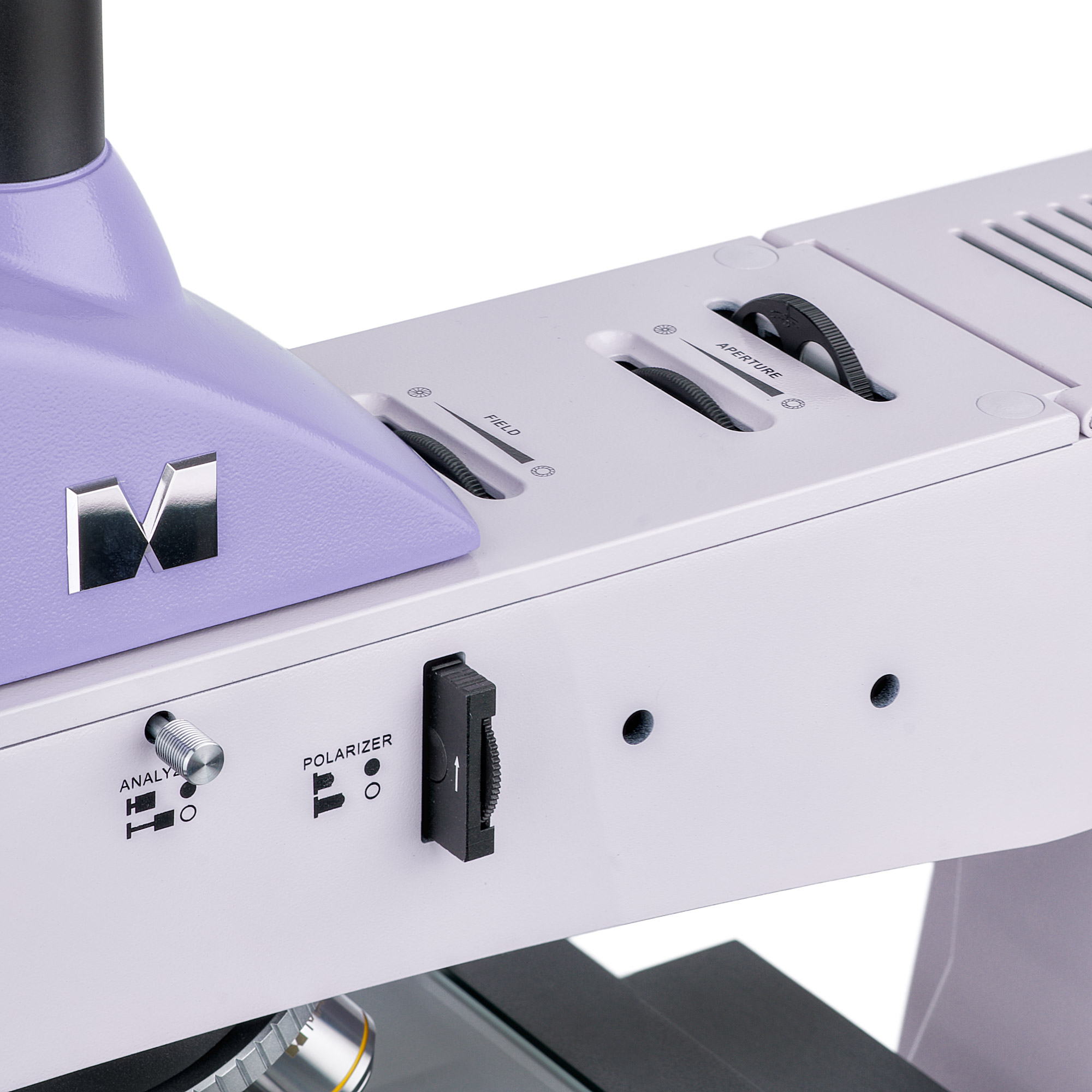

- centrovanie zdroja svetla, apertúrnej a poľnej clony
- integrovaný analyzátor, odnímateľný polarizátor a farebné filtre

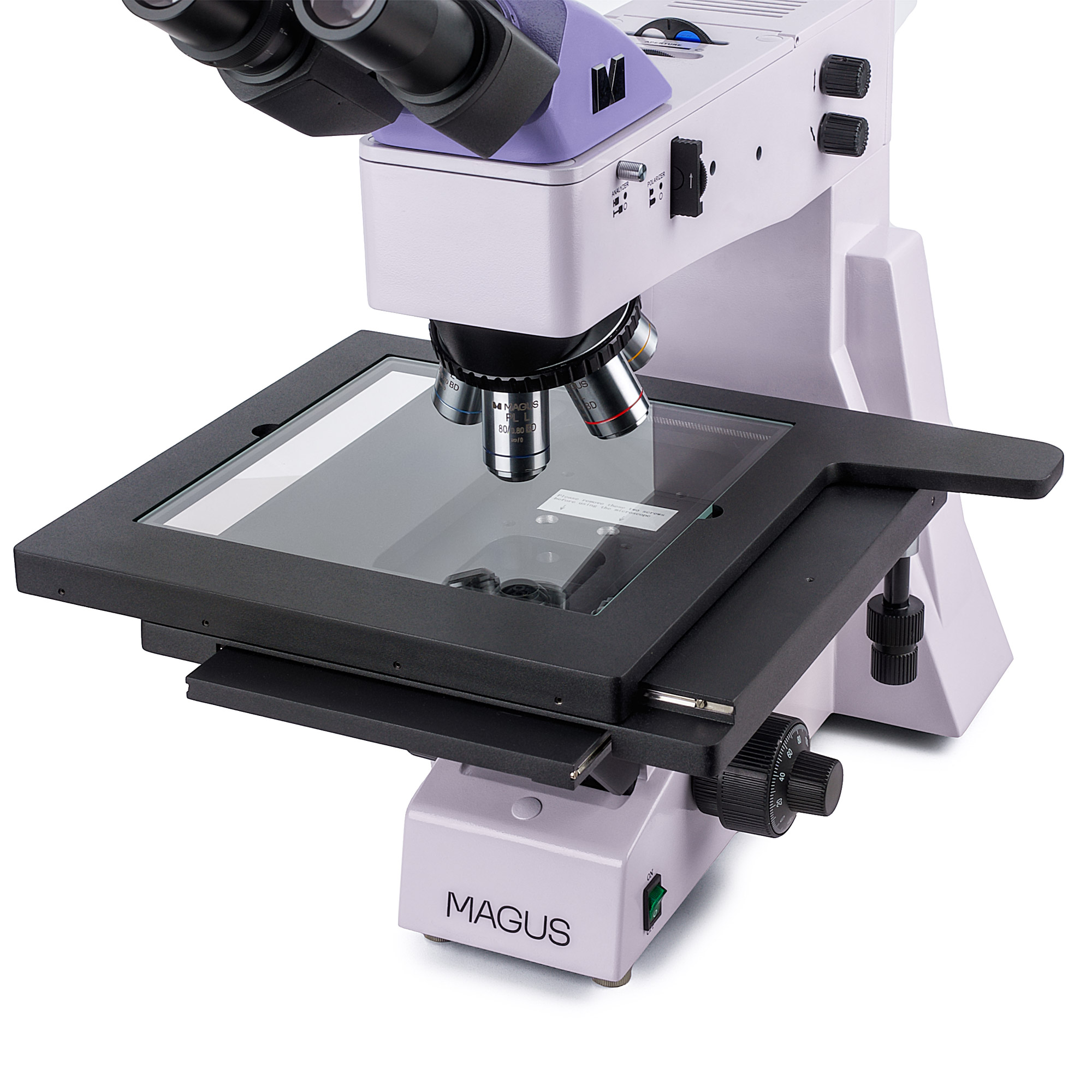

Veľký pracovný stolík pre rozmerné technické vzorky

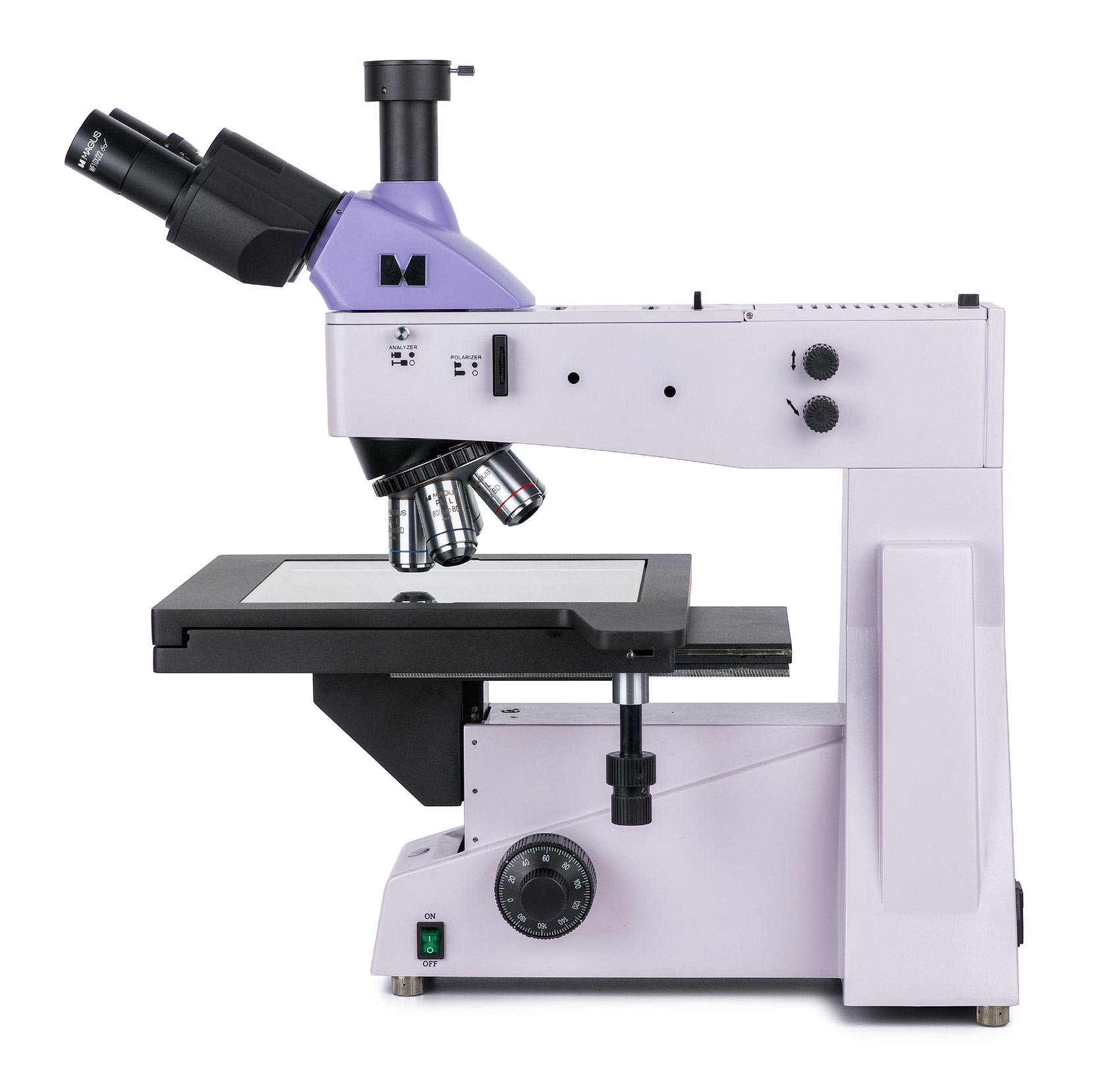

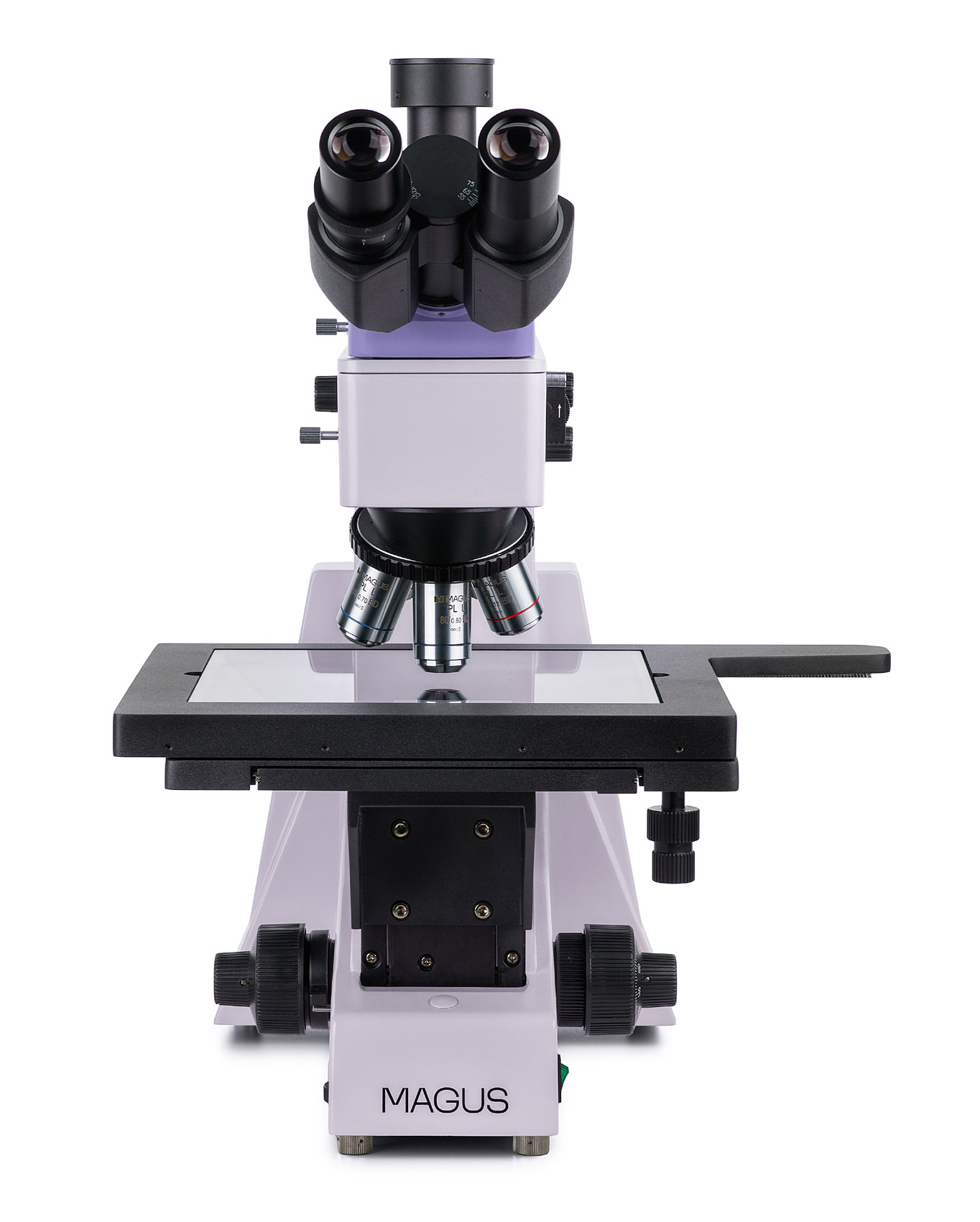

Charakteristickým prvkom modelu MAGUS Metal D650 BD je veľký mechanický stolík s rozmermi 280 × 270 mm. Rozsah pohybu 204 mm v osiach X a Y umožňuje pohodlné skúmanie veľkých vzoriek bez potreby ich častého premiestňovania.
- rozmery stolíka 280 × 270 mm
- rozsah pohybu v osiach X/Y až 204 mm
- vhodný pre fotomasky, PCB a integrované obvody
- plynulý a presný pohyb vzorky
Presné zaostrovanie pre vysoké zväčšenia

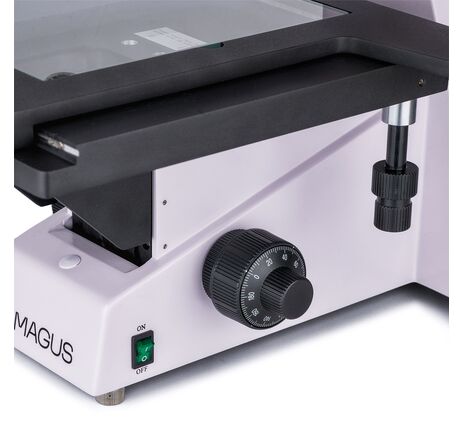

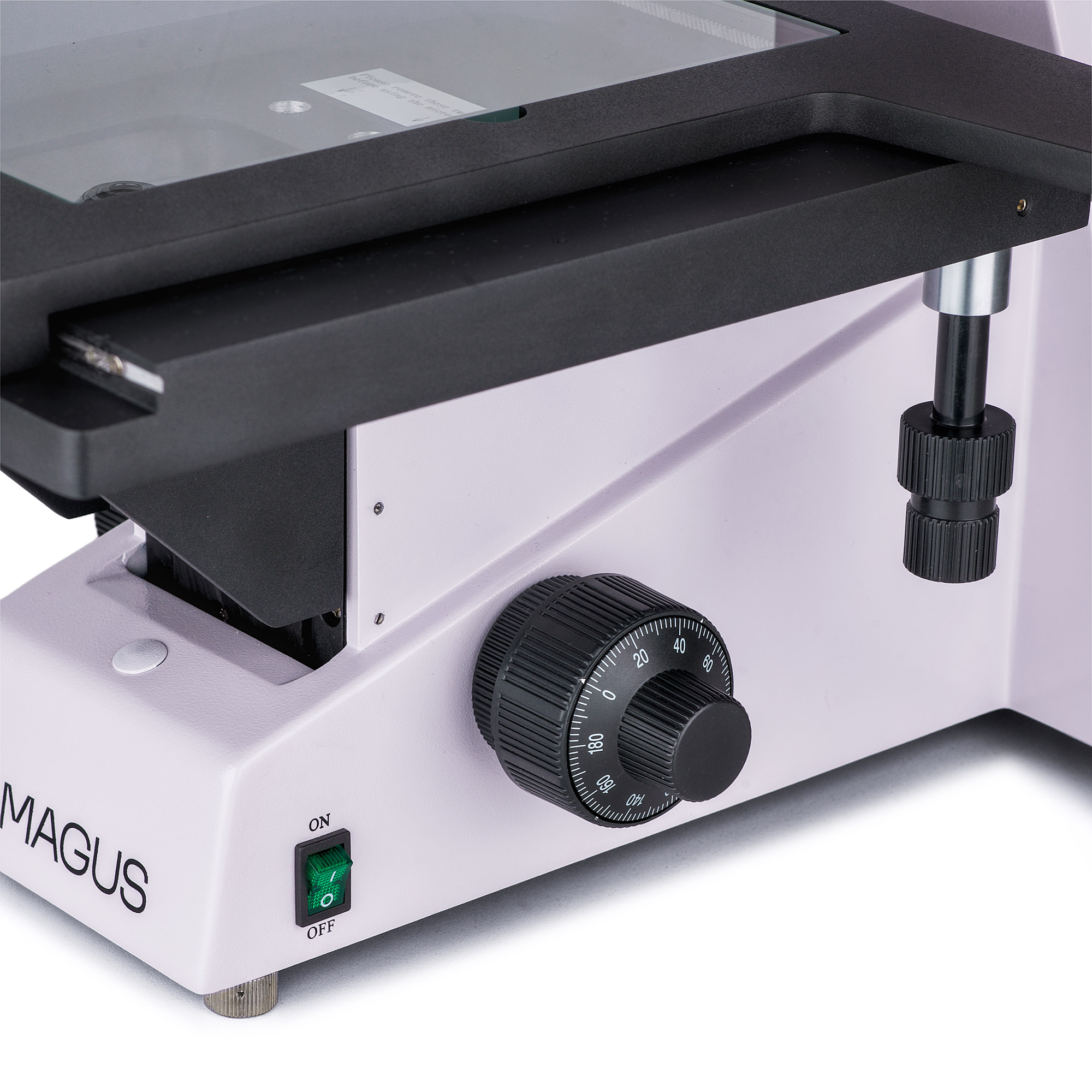

Zaostrovanie sa ovláda pomocou koaxiálnych ovládačov hrubého a jemného zaostrenia. Jemné zaostrenie s hodnotou stupnice 0,7 µm zaručuje vysokú presnosť pri práci pri veľkých zväčšeniach. Hrubé zaostrenie je vybavené aretačným mechanizmom a nastavením tuhosti. Ovládacie prvky sú umiestnené nízko pri základni, čo umožňuje pohodlnú pracovnú polohu s rukami opretými o stôl.
- koaxiálne hrubé a jemné zaostrovanie
- hodnota jemného zaostrenia 0,7 µm
- aretácia hrubého zaostrenia
- nastavenie tuhosti makrozaostrovania
- ergonomické ovládanie pri základni mikroskopu
Možnosť rozšírenia o profesionálne príslušenstvo
Pre maximálne využitie mikroskopu je k dispozícii široká škála kompatibilného príslušenstva vrátane okulárov, objektívov s dlhou pracovnou vzdialenosťou pre jasné aj tmavé pole, kalibračných sklíčok a ďalších digitálnych kamier.
- voliteľné okuláre: 10×, 12,5×, 15×, 20×, 25×
- voliteľné objektívy: 40×, 60×, 100× BD
- kalibračné sklíčka pre meranie
- ďalšie digitálne kamery MAGUS
Obsah balenia
- digitálna kamera MAGUS CLM30
- USB kábel, napájací adaptér 12 V / 3 A a kufrík
- inštalačné CD so softvérom
- základňa s napájaním, osvetlením v odrazenom svetle, zaostrovaním, stolíkom a revolverom
- trinokulárna hlava
- objektívy PL L 5×, 10×, 20×, 50× a 80× BD
- okuláre 10×/22 mm s dlhým očným reliéfom (2 ks)
- C-mount adaptér 1×
- šesťhranný kľúč
- sieťový napájací kábel
- protiprachový kryt
- návod na použitie a záručný list
Pre koho je mikroskop určený
MAGUS Metal D650 BD s kamerou CLM30 je ideálny pre laboratóriá kontroly kvality, výskumné centrá, univerzitné pracoviská a priemyselné prevádzky. Vďaka veľkému stolíku, presnému zaostrovaniu a podpore jasného, tmavého aj polarizačného poľa je vhodný na detailnú analýzu povrchov technických materiálov, elektronických súčiastok a ďalších rozmerných nepriehľadných vzoriek.
