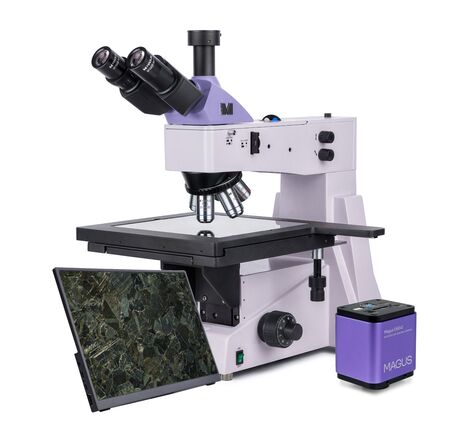

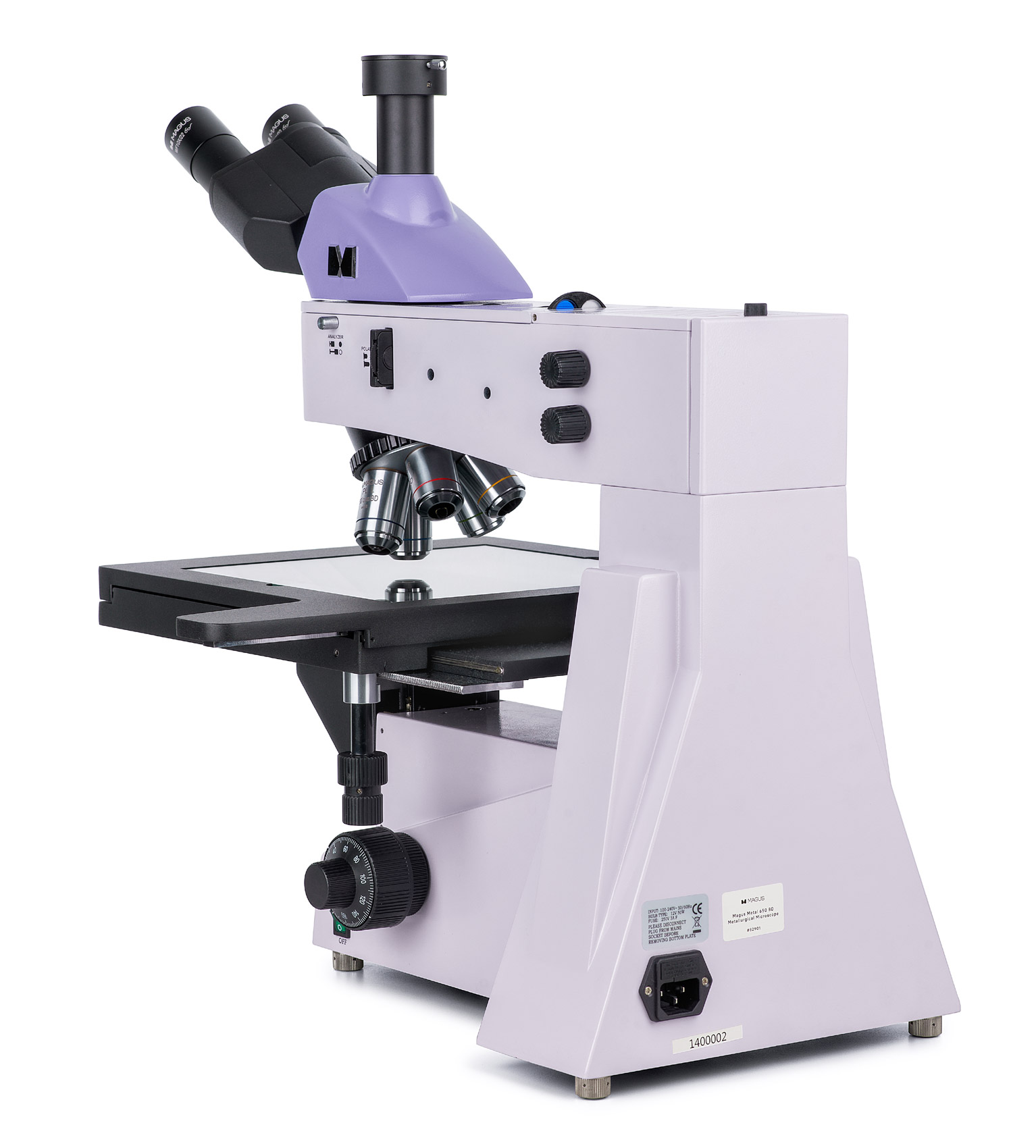

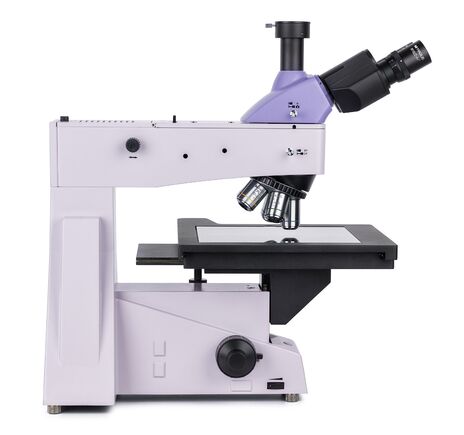

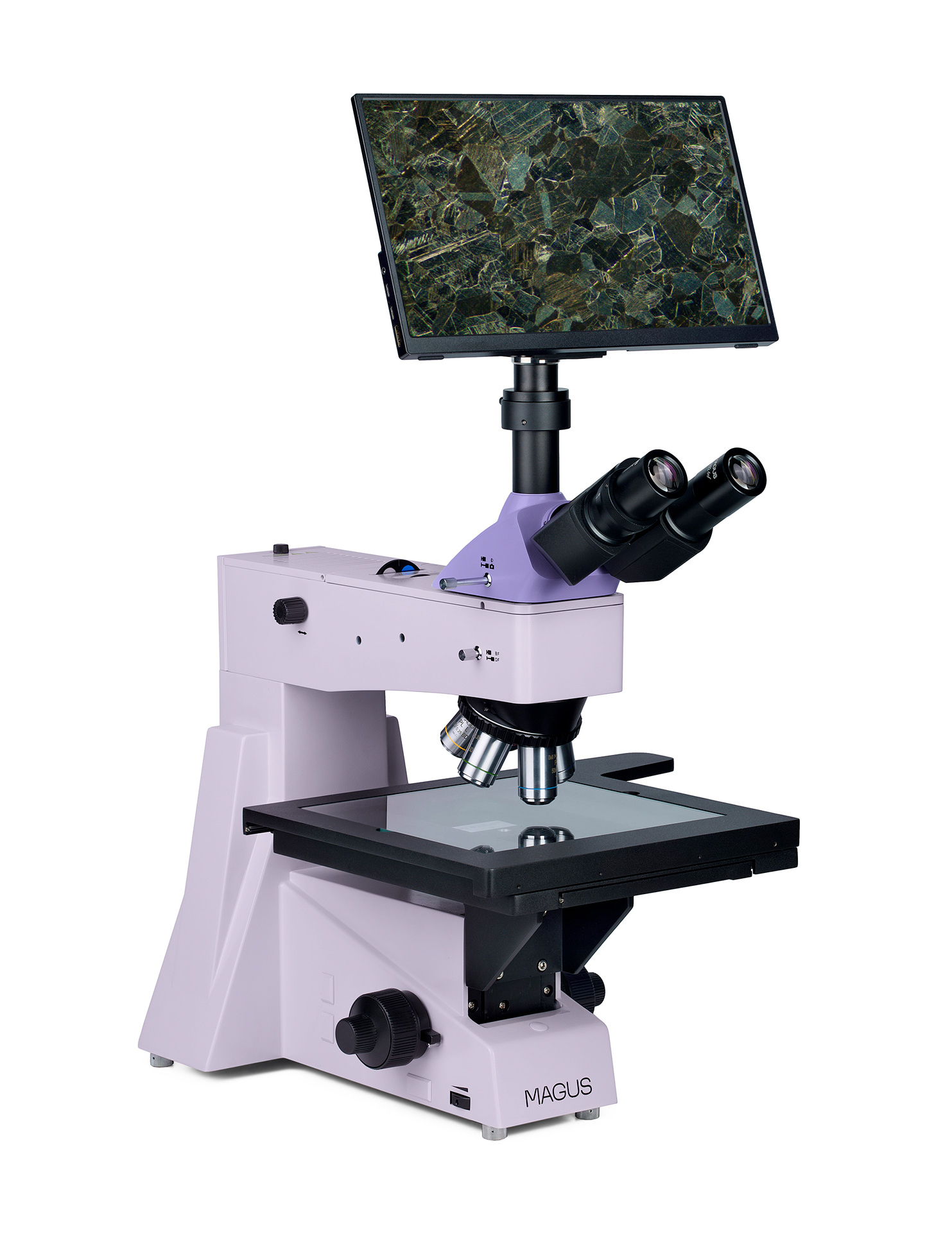

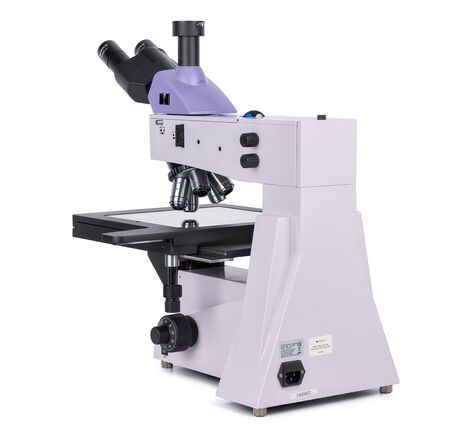

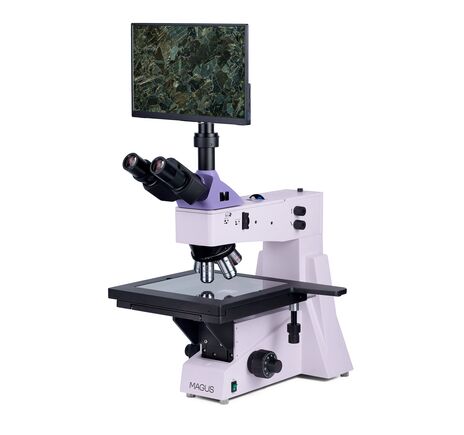

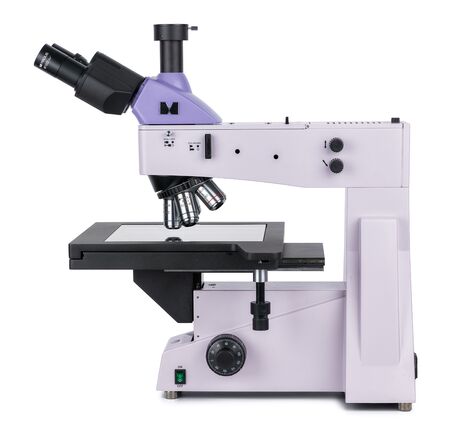

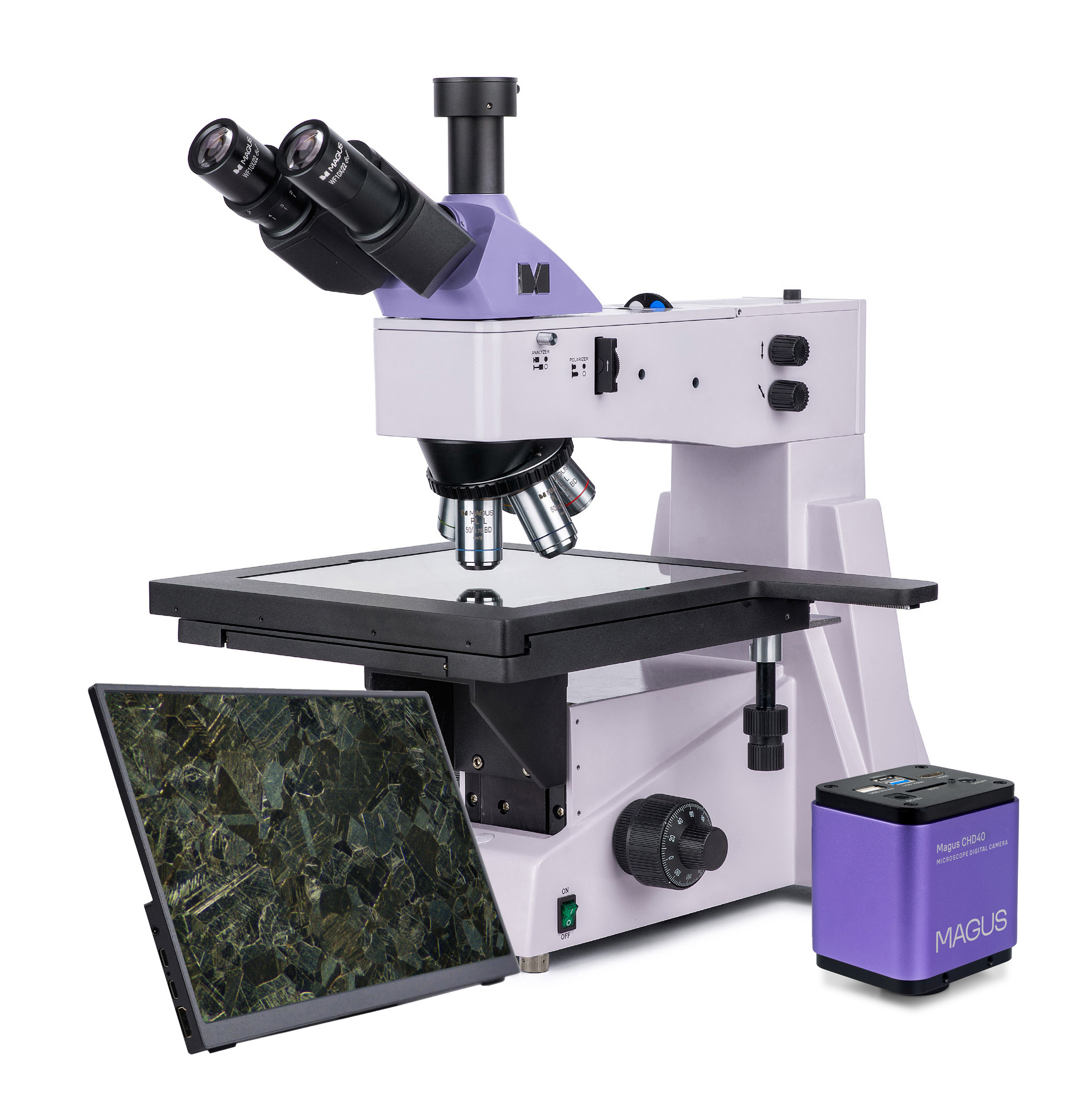

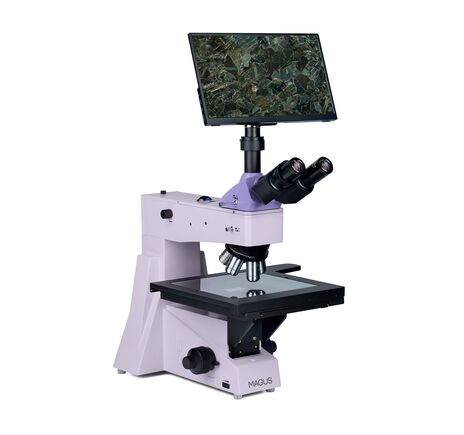

Metalografický digitálny mikroskop MAGUS Metal D650 BD LCD je profesionálny mikroskop určený na detailné pozorovanie povrchov fotomasiek, integrovaných obvodov, dosiek plošných spojov a ďalších dlhých či širokých technických vzoriek v odrazenom svetle. Vďaka veľkému pracovného stolíku, presnému jemnému zaostrovaniu s hodnotou 0,7 µm a podpore techník jasného poľa, tmavého poľa a polarizačnej mikroskopie je ideálny pre laboratóriá kontroly kvality, výskumné pracoviská aj univerzitné pracoviská.
Trinokulárna hlava a 4K digitálny zobrazovací systém

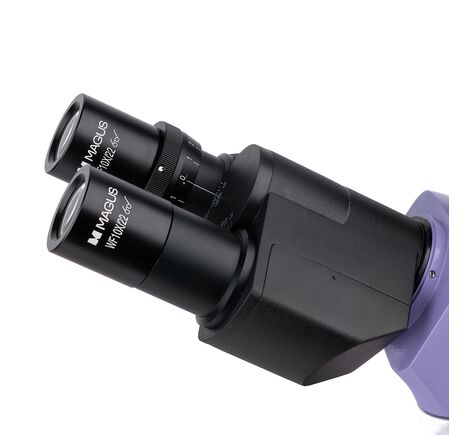

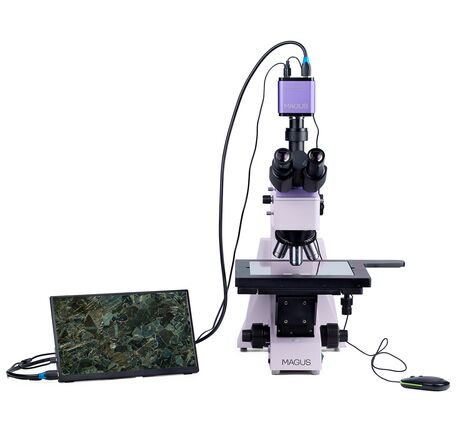

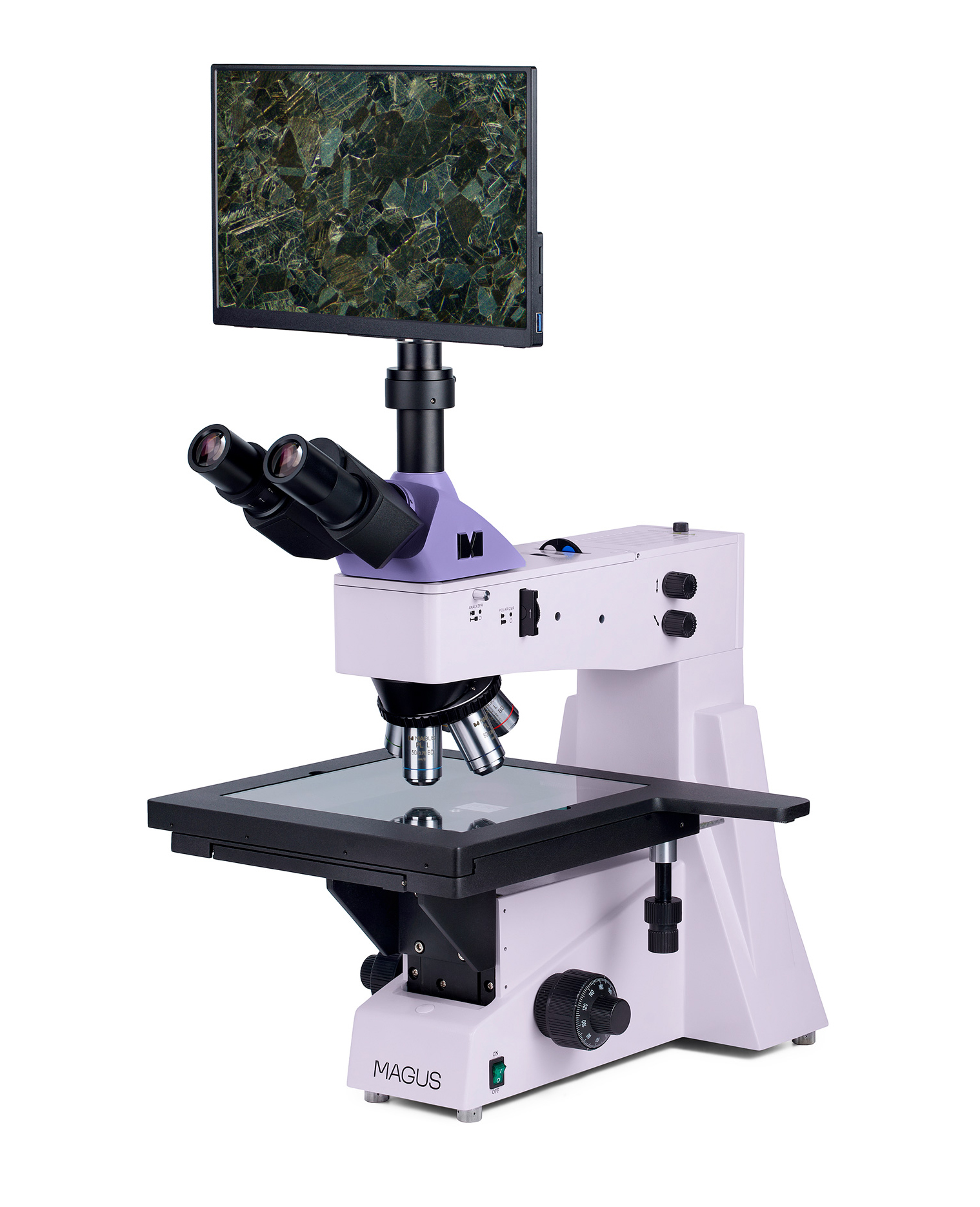

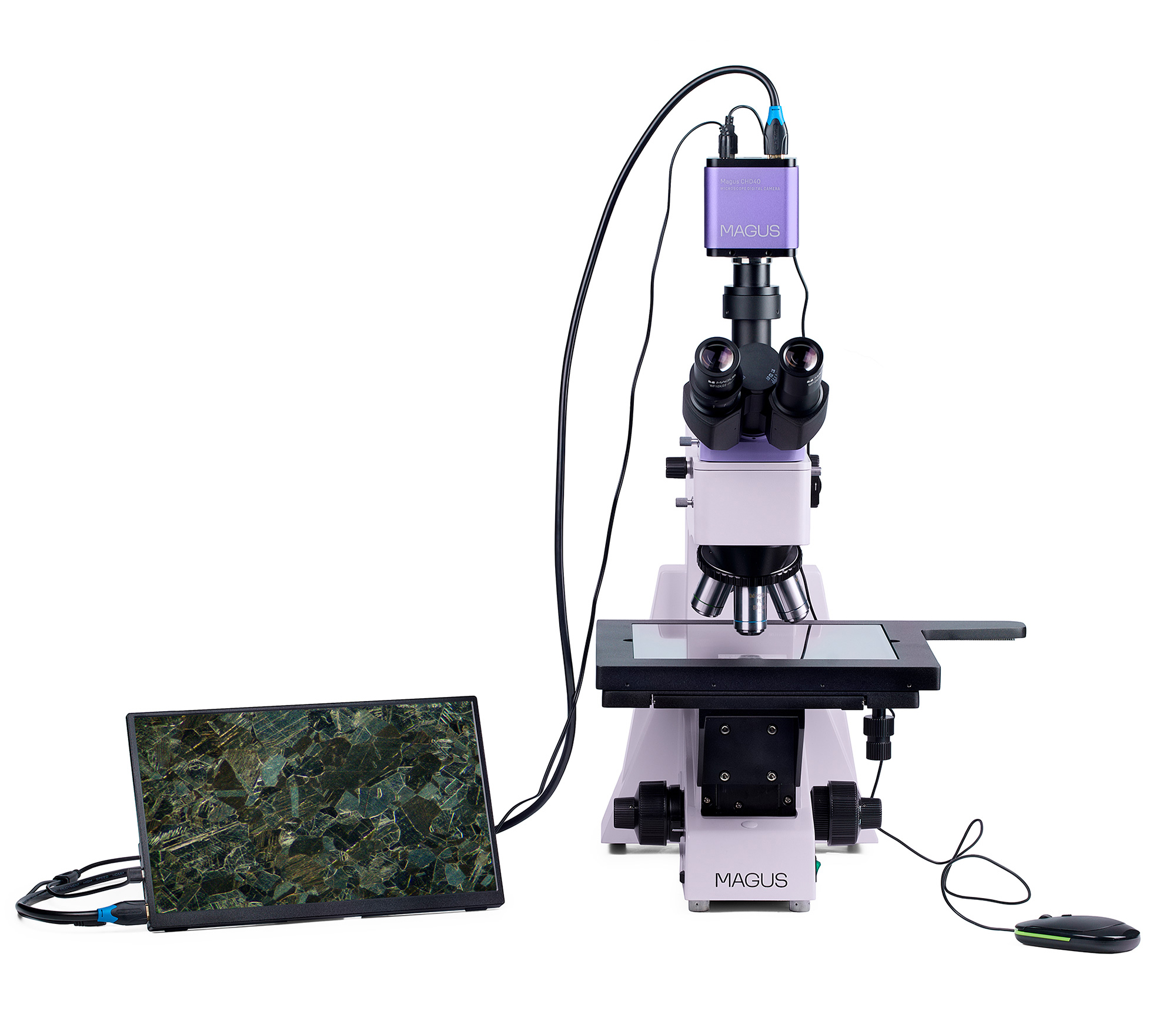

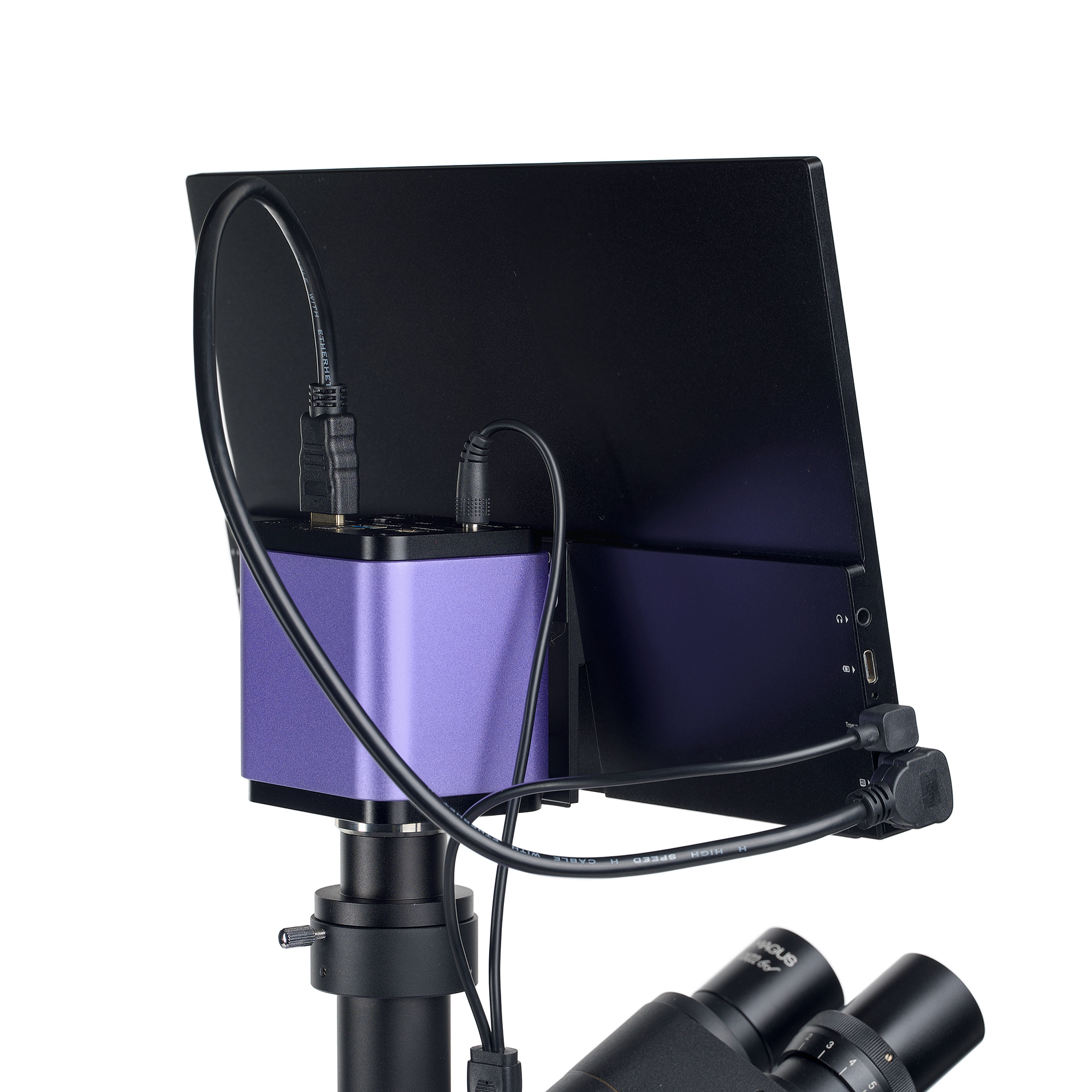

Mikroskop je vybavený trinokulárnou hlavou so samostatným tubusom pre digitálnu kameru. Prepínač svetelnej dráhy umožňuje smerovať svetlo buď do okulárov, alebo do kamery, čo je ideálne na dokumentáciu aj prezentáciu obrazu na externom monitore. Súčasťou zostavy je digitálna kamera MAGUS CHD40 a LCD monitor MAGUS MCD40, ktoré spolu vytvárajú kompletný zobrazovací systém s obrazom v reálnom čase.

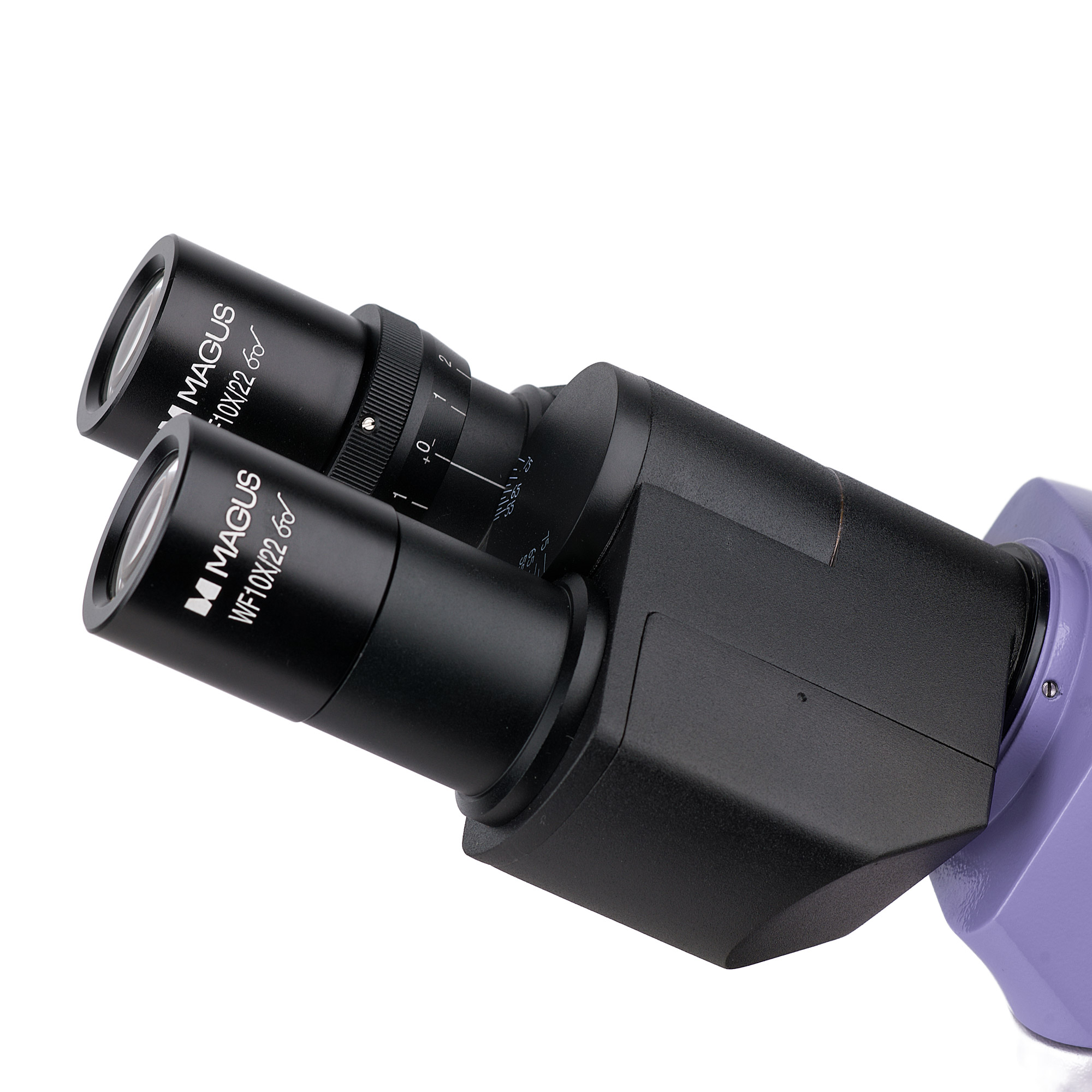

- trinokulárna hlava s tubusom pre kameru
- delenie svetla 100:0 / 0:100
- dioptrická korekcia na ľavom okulári
- digitálna kamera 8 Mpx
- IPS monitor 13,3" s rozlíšením 4K
4K kamera pre plynulý obraz a profesionálnu dokumentáciu

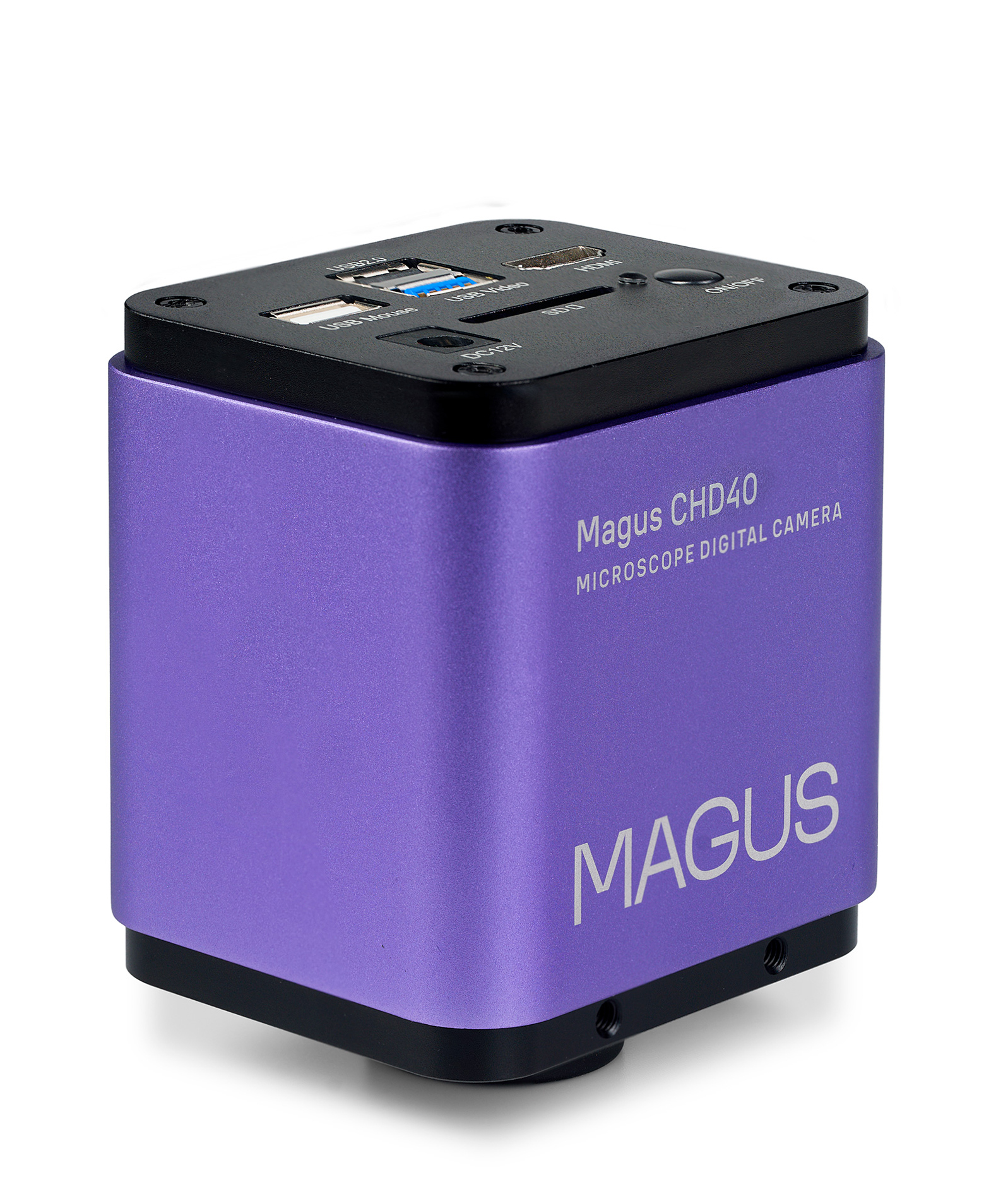

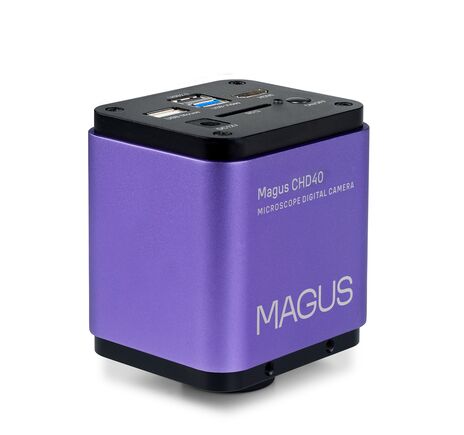

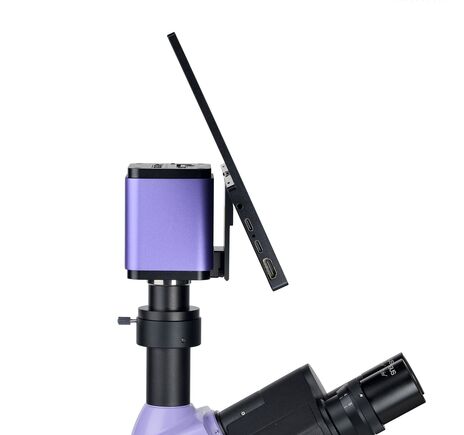

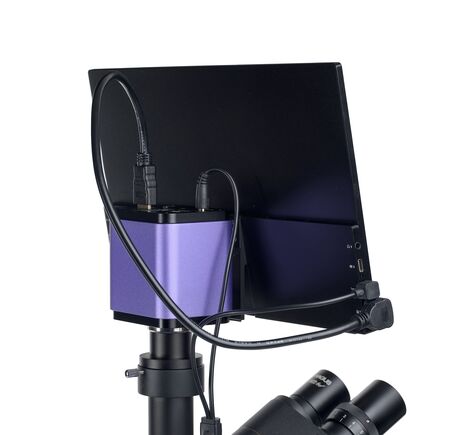

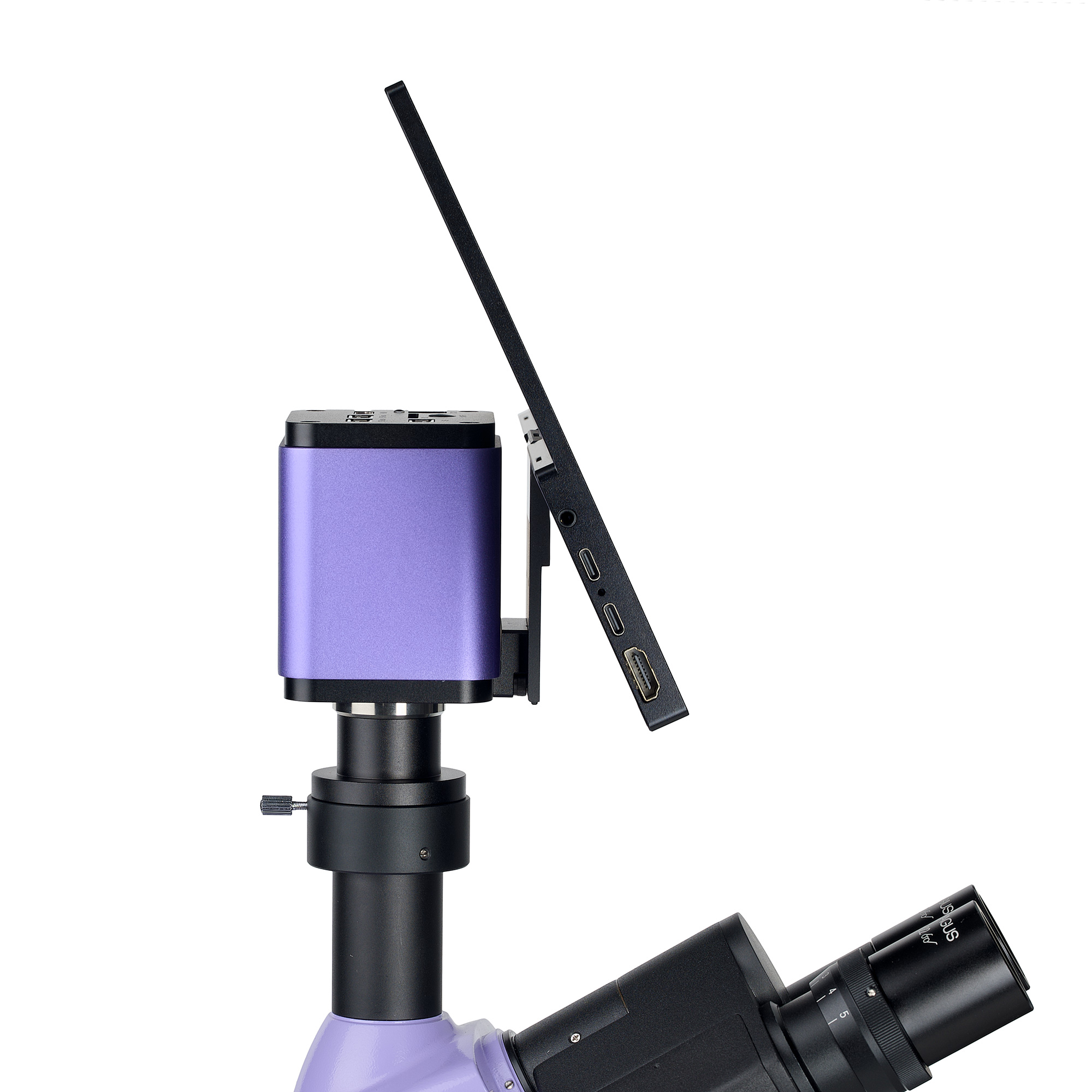

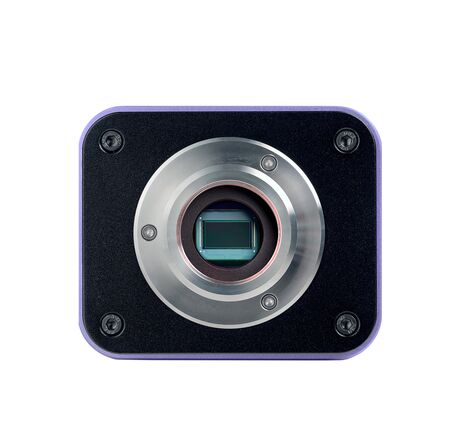

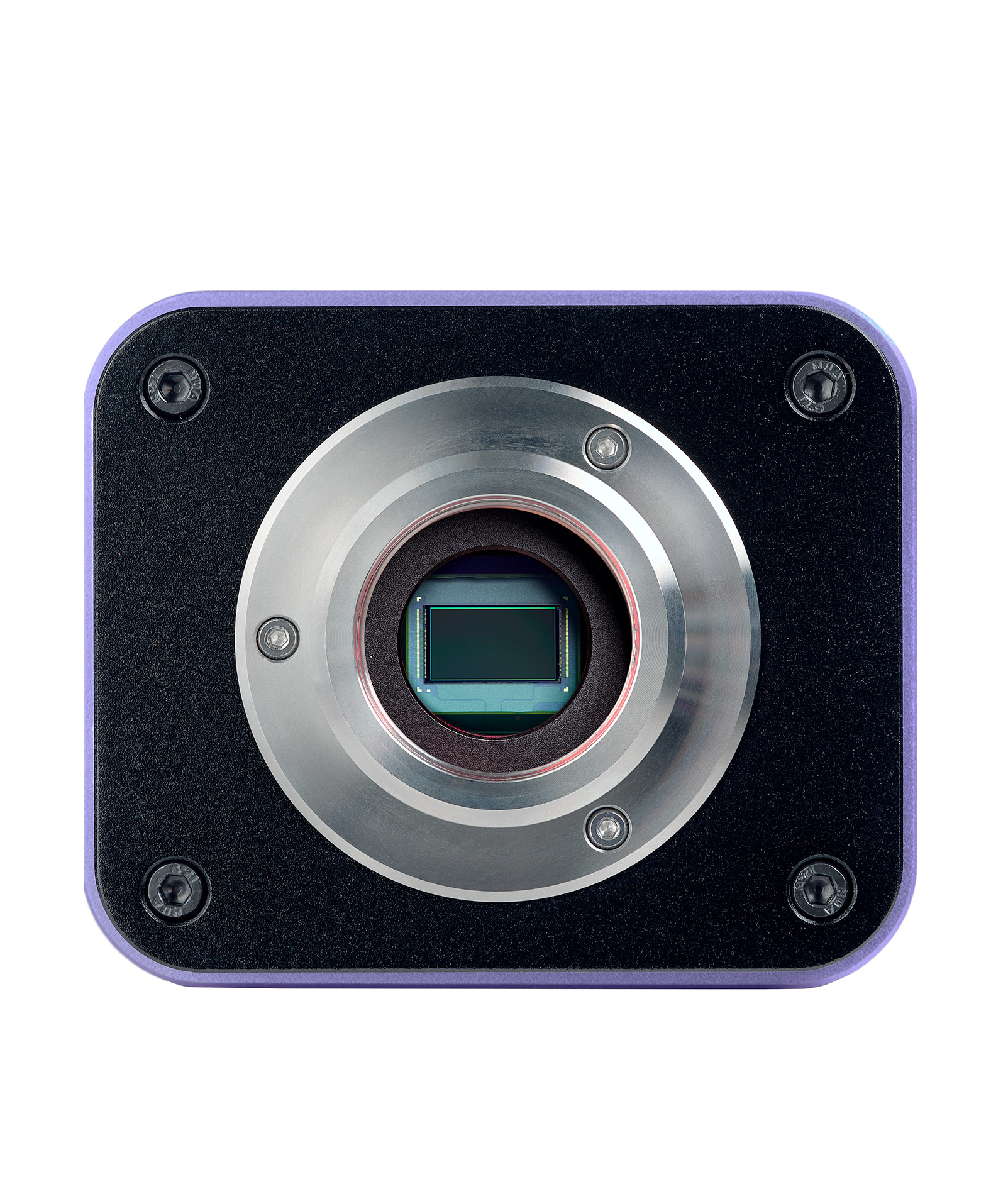

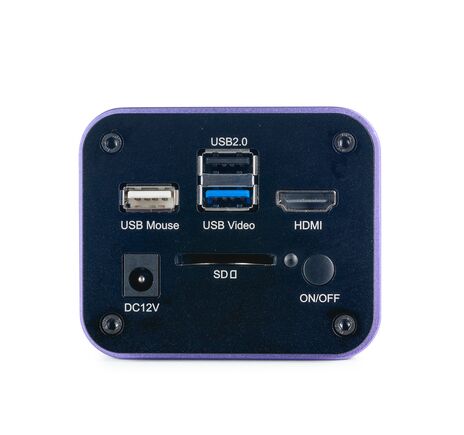

Digitálna kamera MAGUS CHD40 umožňuje samostatnú prevádzku cez HDMI bez potreby počítača a zároveň podporuje pripojenie cez USB 3.0 alebo Wi-Fi. Pri HDMI a USB 3.0 poskytuje rozlíšenie až 3840 × 2160 px, pri Wi-Fi pracuje vo Full HD. Kamera zaznamenáva video rýchlosťou 30 fps, vďaka čomu je obraz plynulý aj pri pohybe vzorky.
- rozlíšenie až 3840 × 2160 px (4K)

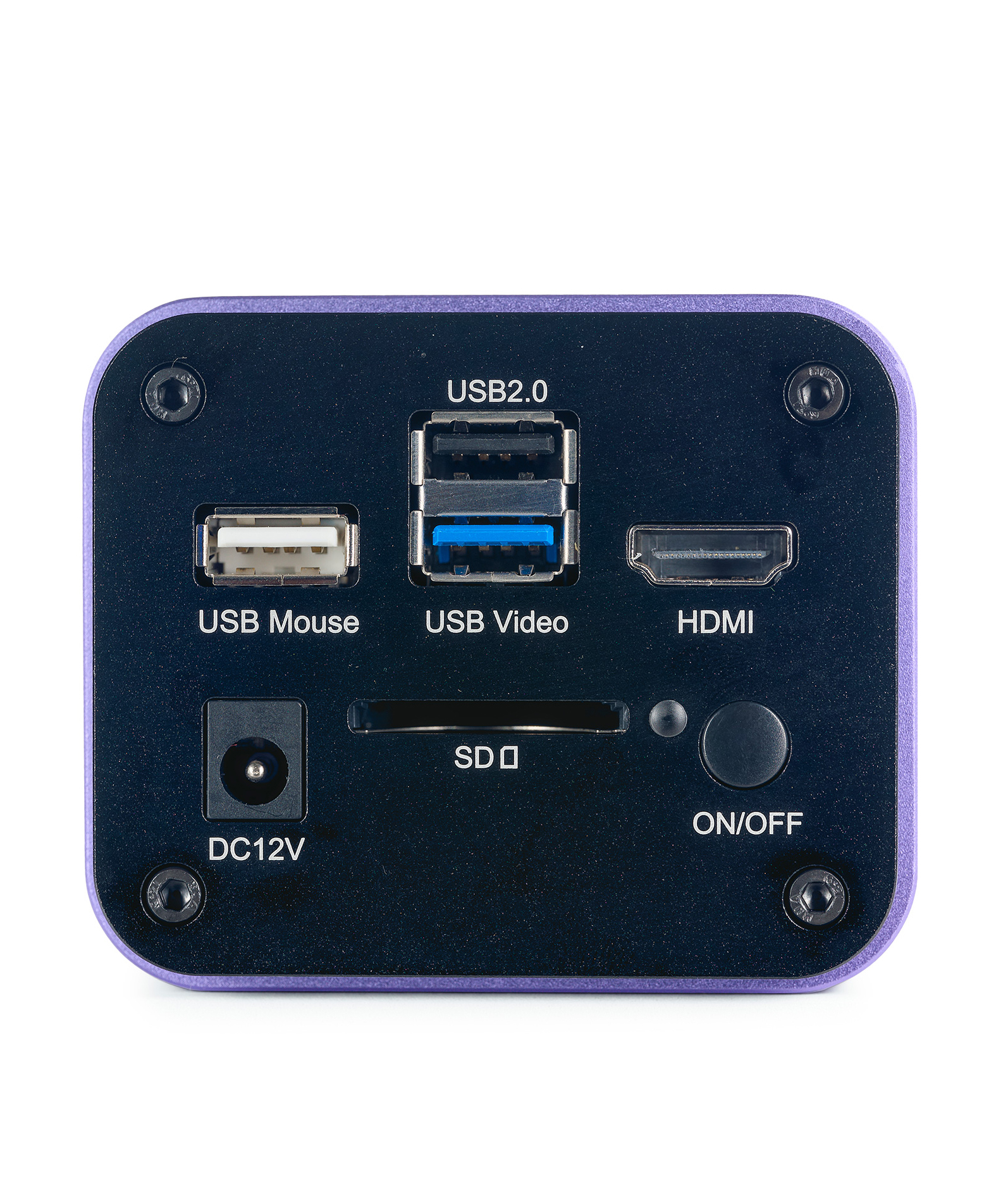

- rozhrania HDMI, USB 3.0 a Wi-Fi
- záznam videa 30 fps
- farebný snímač SONY Exmor/Starvis CMOS
- softvér pre snímanie, video, úpravy a meranie
Planachromatická BD optika s korekciou na nekonečno
- rovinné achromatické objektívy BD pre jasné aj tmavé pole
- optika s korekciou na nekonečno
- zväčšenie v základnej konfigurácii 50× – 800×
- dlhá pracovná vzdialenosť objektívov

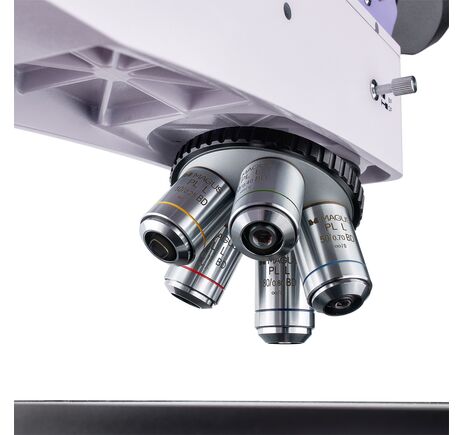

- revolverový nosič s objektívmi orientovaný dovnútra

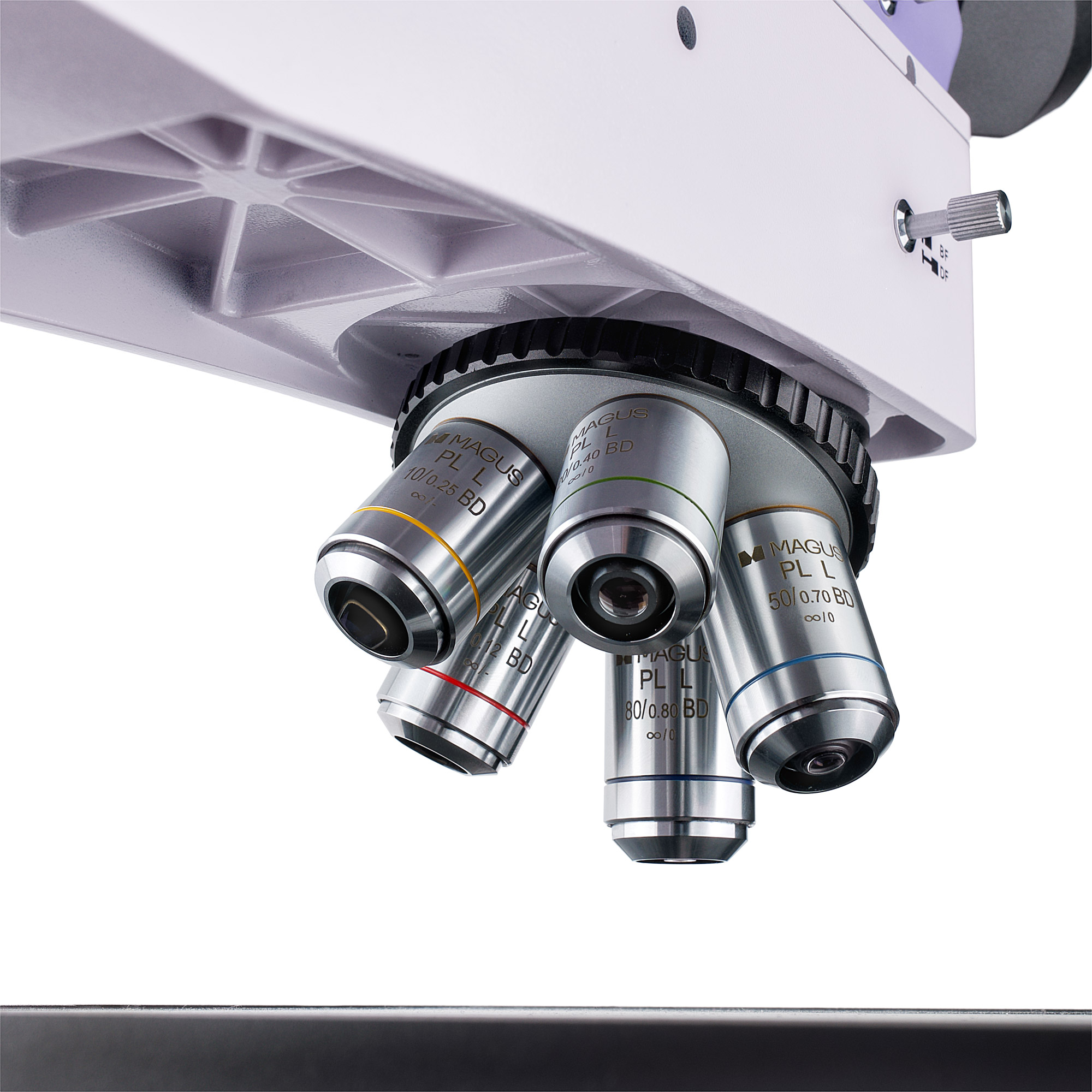

Objektívy označené symbolom BD sú optimalizované pre metalografické pozorovanie v jasnom aj tmavom poli. Všetkých päť pozícií revolverového nosiča je obsadených objektívmi, pričom každý z nich je možné podľa potreby nahradiť voliteľným príslušenstvom.
- PL L5×/0,12 BD WD 9,7 mm
- PL L10×/0,25 BD WD 9,3 mm
- PL L20×/0,40 BD WD 7,2 mm
- PL L50×/0,70 BD WD 2,5 mm
- PL L80×/0,80 BD WD 0,8 mm
Výkonné halogénové osvetlenie a pokročilé kontrastné techniky

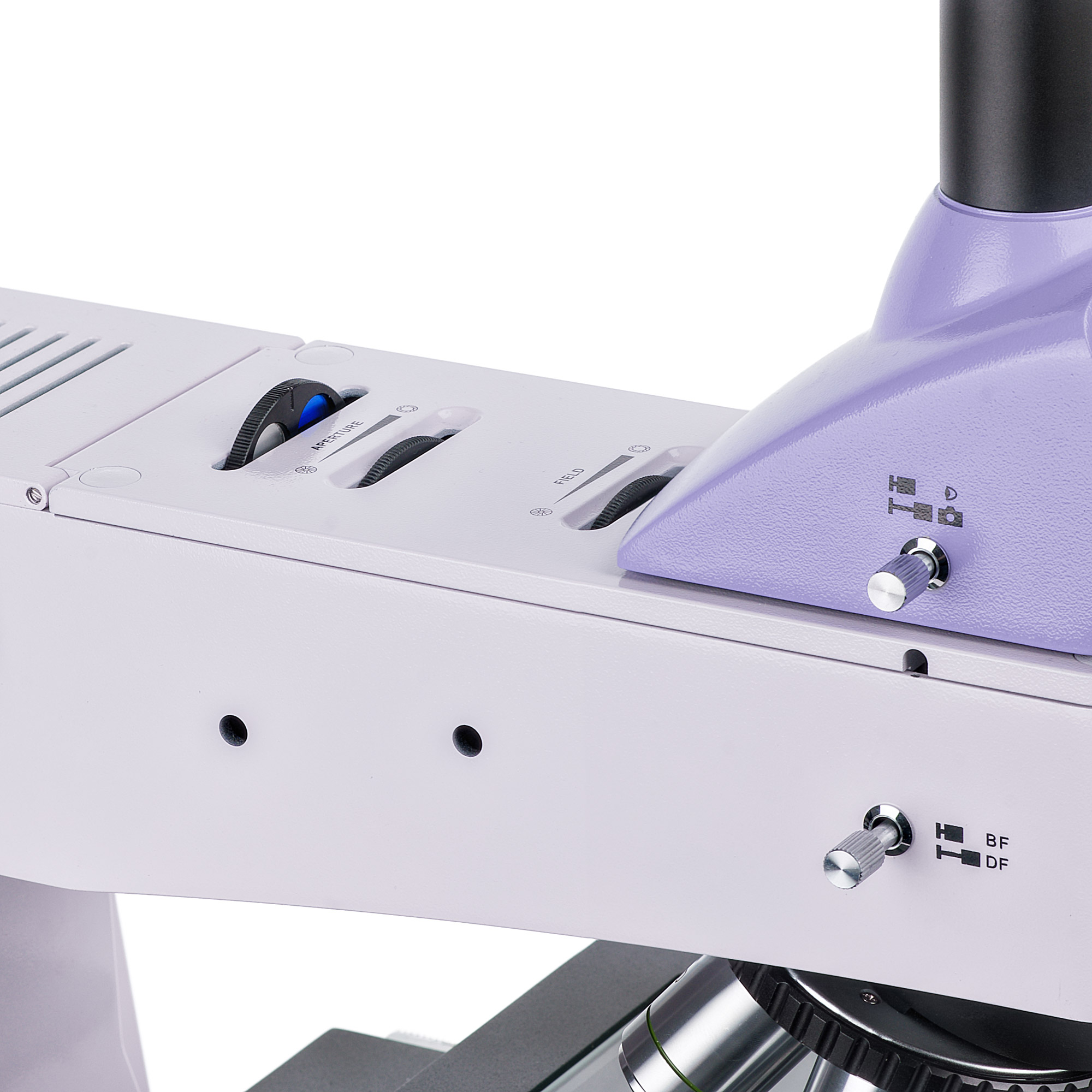

Systém osvetlenia v odrazenom svetle je navrhnutý tak, aby poskytoval detailný obraz bez ohľadu na použitý objektív alebo techniku pozorovania. Halogénová žiarovka s výkonom 50 W vytvára jasné, rovnomerné a teplé osvetlenie, ktoré je príjemné pre oči aj pri dlhodobej práci. Mikroskop podporuje nastavenie Köhlerovej iluminácie a disponuje prvkami na centrovanie svetelného zdroja, apertúrnej aj poľnej clony.
- zdroj svetla: 50 W halogén

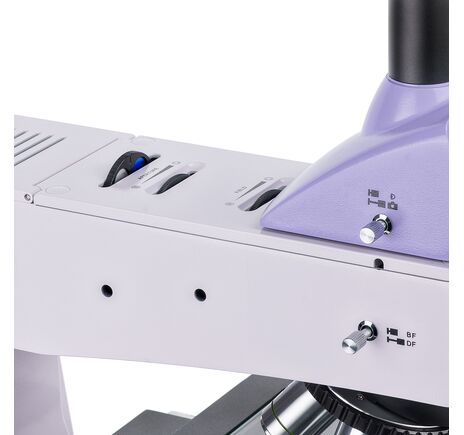

- techniky: jasné pole, tmavé pole, polarizované svetlo
- nastavenie Köhlerovho osvetlenia

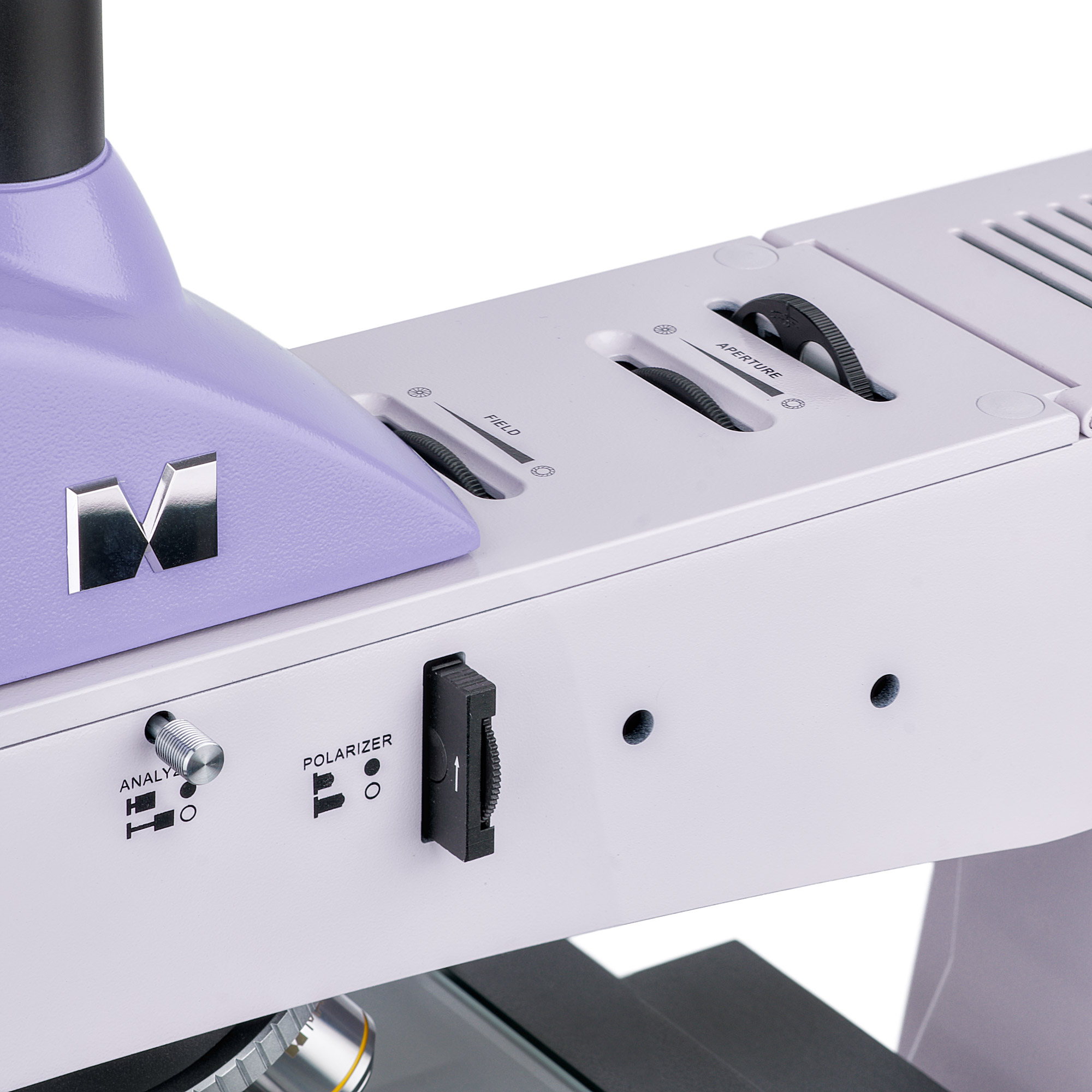

- centrovanie zdroja svetla, apertúrnej a poľnej clony

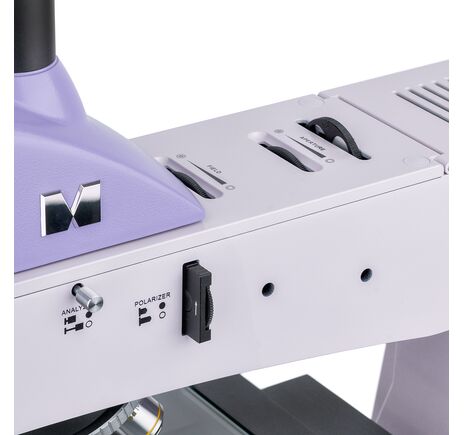

- integrovaný analyzátor, odnímateľný polarizátor a farebné filtre

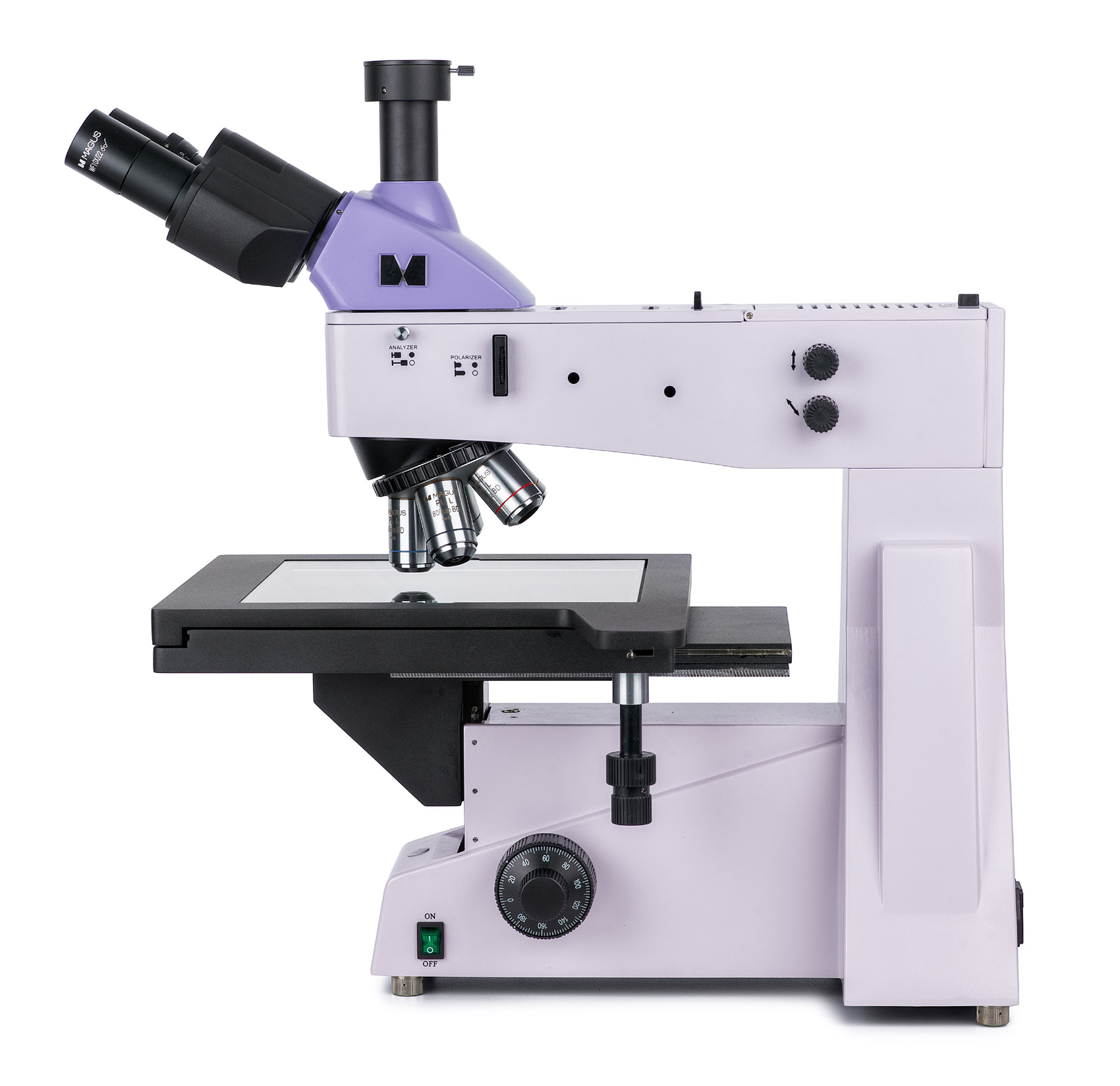

Veľký pracovný stolík pre rozmerné technické vzorky

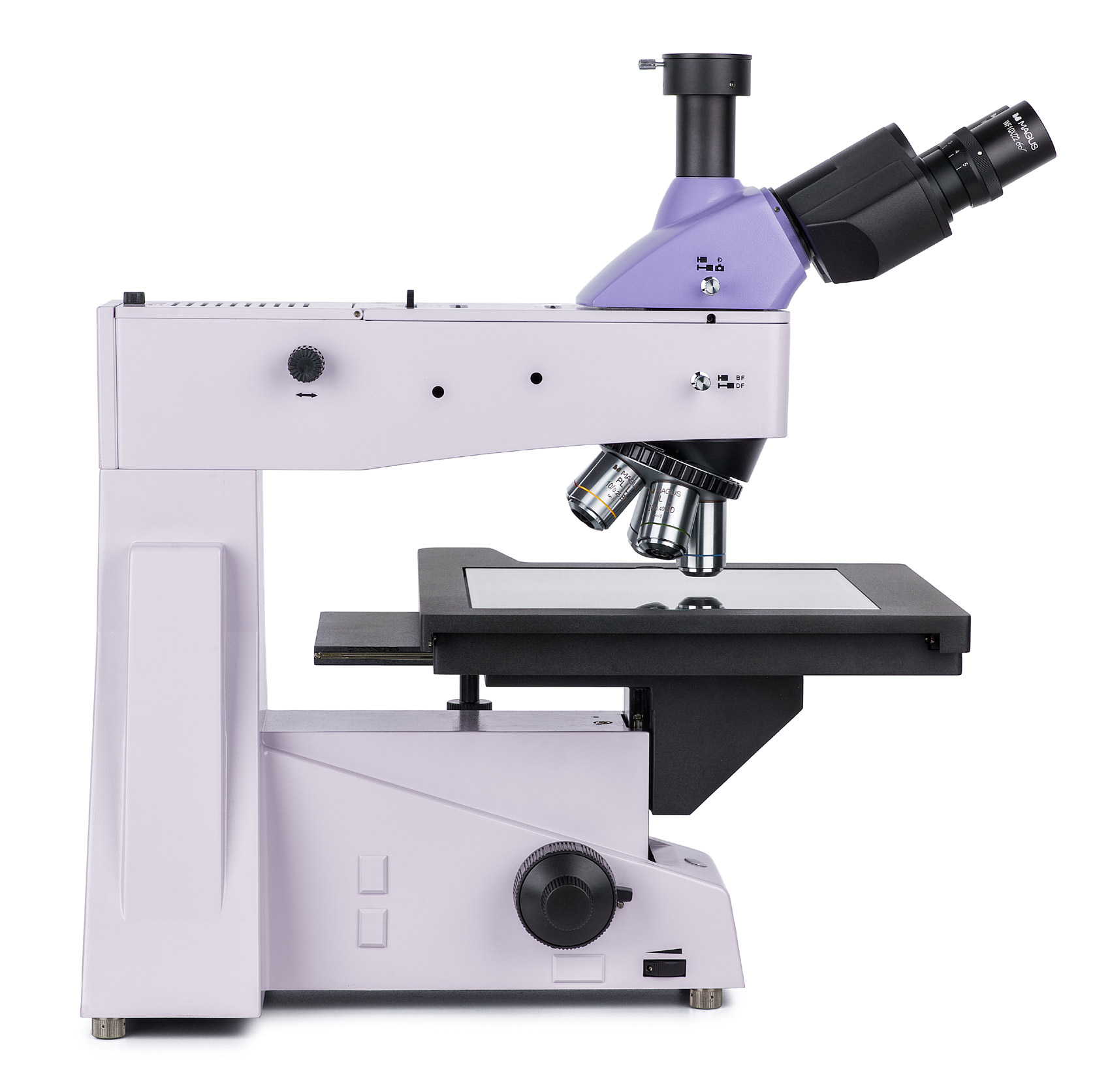

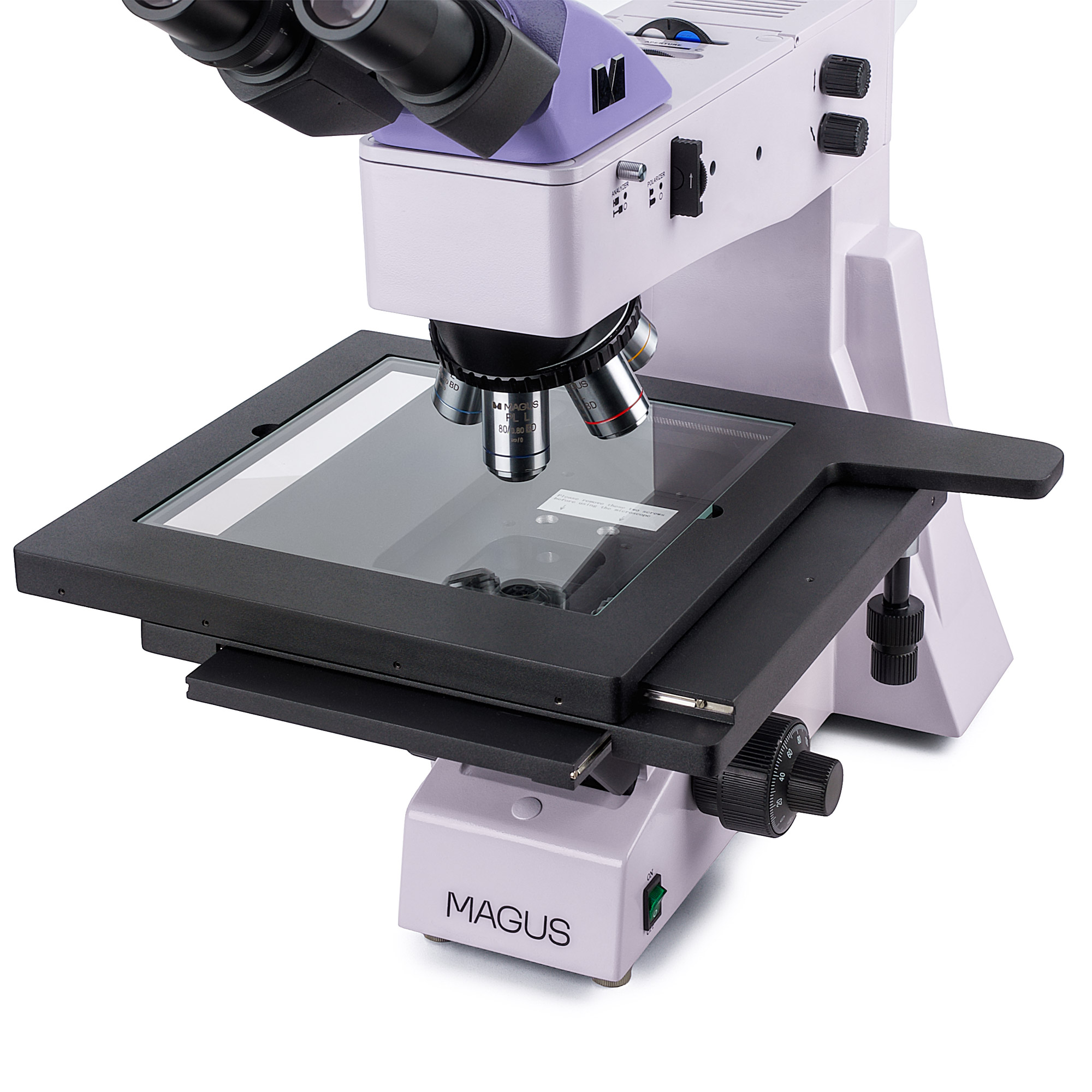

Charakteristickým prvkom modelu MAGUS Metal D650 BD LCD je veľký mechanický stolík s rozmermi 280 × 270 mm. Pohyb v osiach X a Y v rozsahu 204 mm umožňuje pohodlné skúmanie veľkých vzoriek bez potreby ich častého premiestňovania.
- rozmery stolíka 280 × 270 mm
- rozsah pohybu v osiach X/Y až 204 mm
- vhodný pre fotomasky, PCB a integrované obvody
- plynulý a presný pohyb vzorky
Presné zaostrovanie pre vysoké zväčšenia

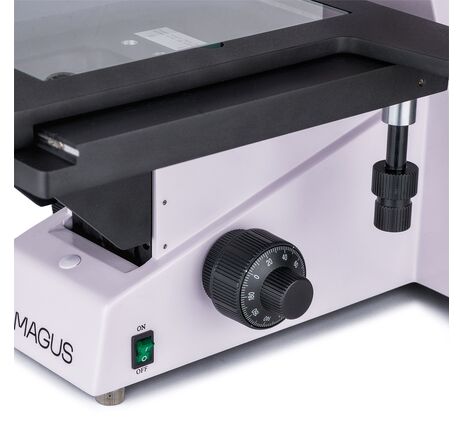

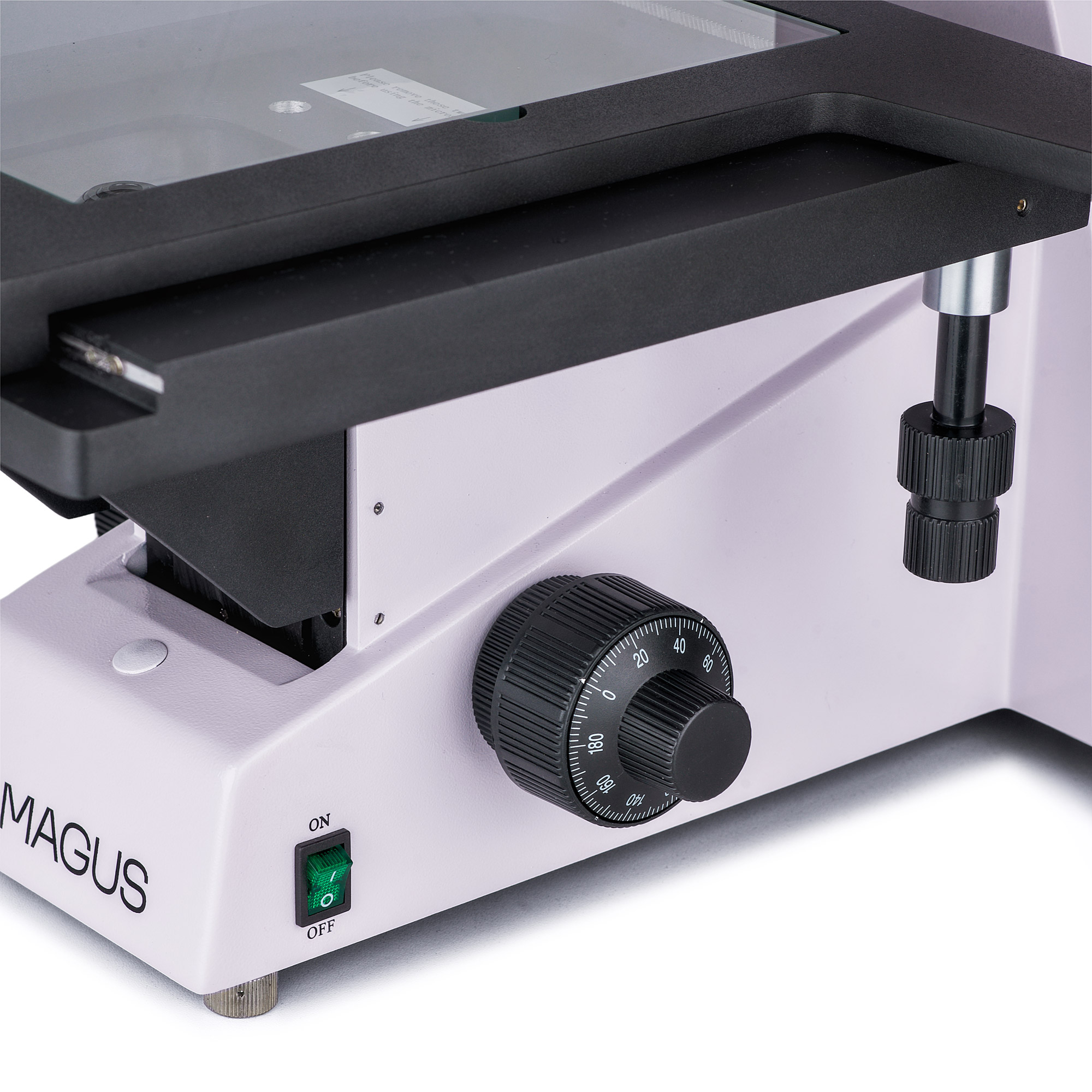

Zaostrovanie sa ovláda pomocou koaxiálnych ovládačov hrubého a jemného zaostrenia. Jemné zaostrenie s hodnotou stupnice 0,7 µm zaručuje vysokú presnosť pri práci pri veľkých zväčšeniach. Hrubé zaostrenie je vybavené aretačným mechanizmom a nastavením tuhosti. Ovládacie prvky sú umiestnené nízko pri základni, čo umožňuje pohodlnú pracovnú polohu s rukami opretými o stôl.
- koaxiálne hrubé a jemné zaostrovanie
- hodnota jemného zaostrenia 0,7 µm
- aretácia hrubého zaostrenia
- nastavenie tuhosti makrozaostrovania
- ergonomické ovládanie pri základni mikroskopu
Možnosť rozšírenia o profesionálne príslušenstvo
Pre maximálne využitie mikroskopu je k dispozícii široká škála kompatibilného príslušenstva vrátane okulárov, objektívov s dlhou pracovnou vzdialenosťou pre jasné aj tmavé pole, digitálnych kamier a kalibračných sklíčok.
- voliteľné okuláre: 10×, 12,5×, 15×, 20×, 25×
- voliteľné objektívy: 40×, 60×, 100× BD
- kalibračné sklíčka pre meranie
- ďalšie digitálne kamery MAGUS
Obsah balenia
- digitálna kamera MAGUS CHD40
- LCD monitor MAGUS MCD40
- základňa s napájaním, osvetlením v odrazenom svetle, zaostrovaním, stolíkom a revolverom
- trinokulárna hlava
- objektívy PL L 5×, 10×, 20×, 50× a 80× BD
- okuláre 10×/22 mm s dlhým očným reliéfom (2 ks)
- C-mount adaptér 1×
- HDMI kábel, USB 3.0 kábel, USB myš a SD karta 32 GB
- Wi-Fi adaptéry (2 ks)
- napájací adaptér a inštalačné CD so softvérom
- šesťhranný kľúč
- sieťový napájací kábel
- protiprachový kryt
- návod na použitie a záručný list
Pre koho je mikroskop určený
MAGUS Metal D650 BD LCD je ideálny pre laboratóriá kontroly kvality, výskumné centrá, univerzitné pracoviská a priemyselné prevádzky. Vďaka veľkému stolíku, presnému zaostrovaniu a podpore jasného, tmavého aj polarizačného poľa je vhodný na detailnú analýzu povrchov technických materiálov, elektronických súčiastok a ďalších rozmerných nepriehľadných vzoriek.
