Popis

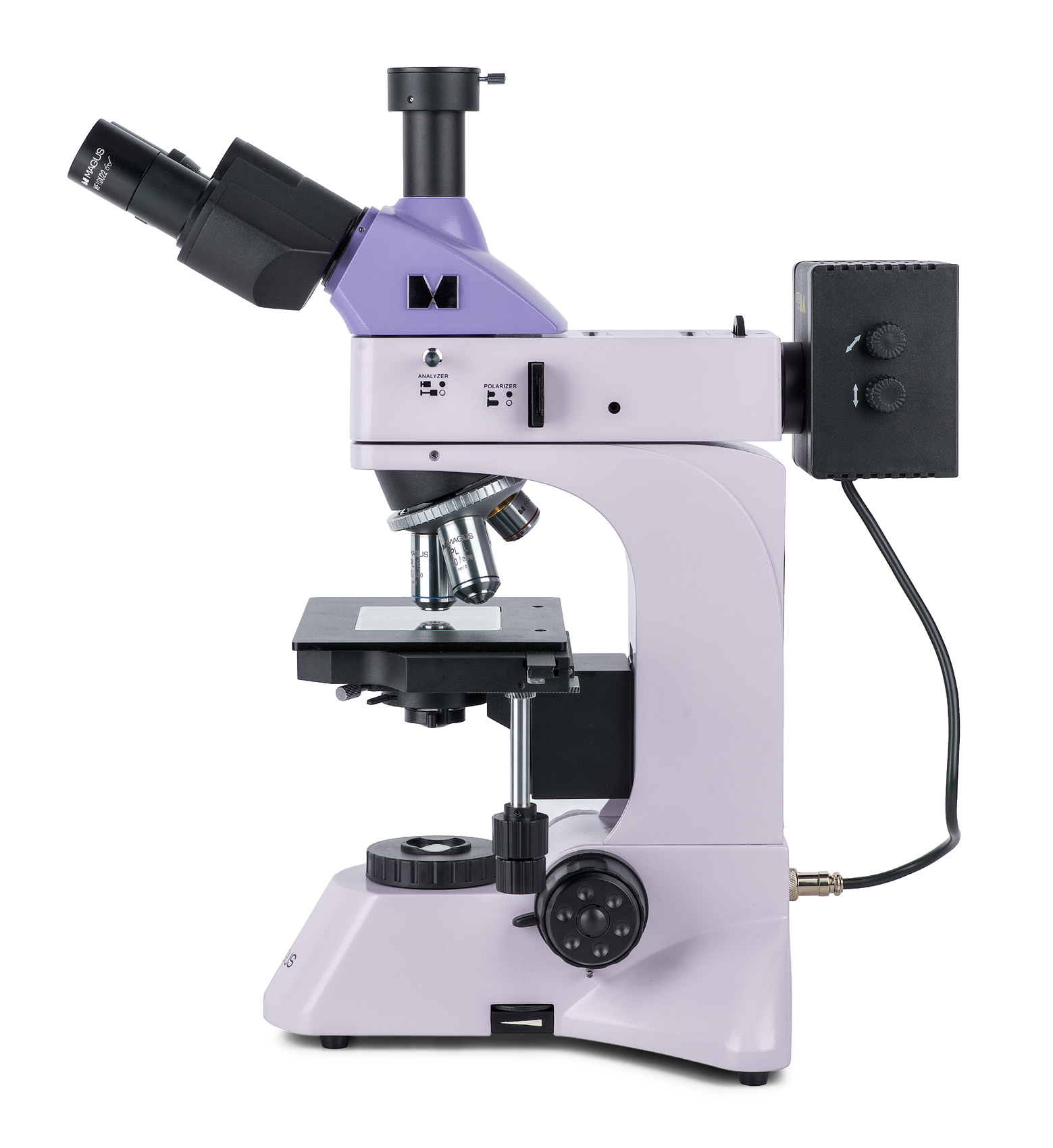

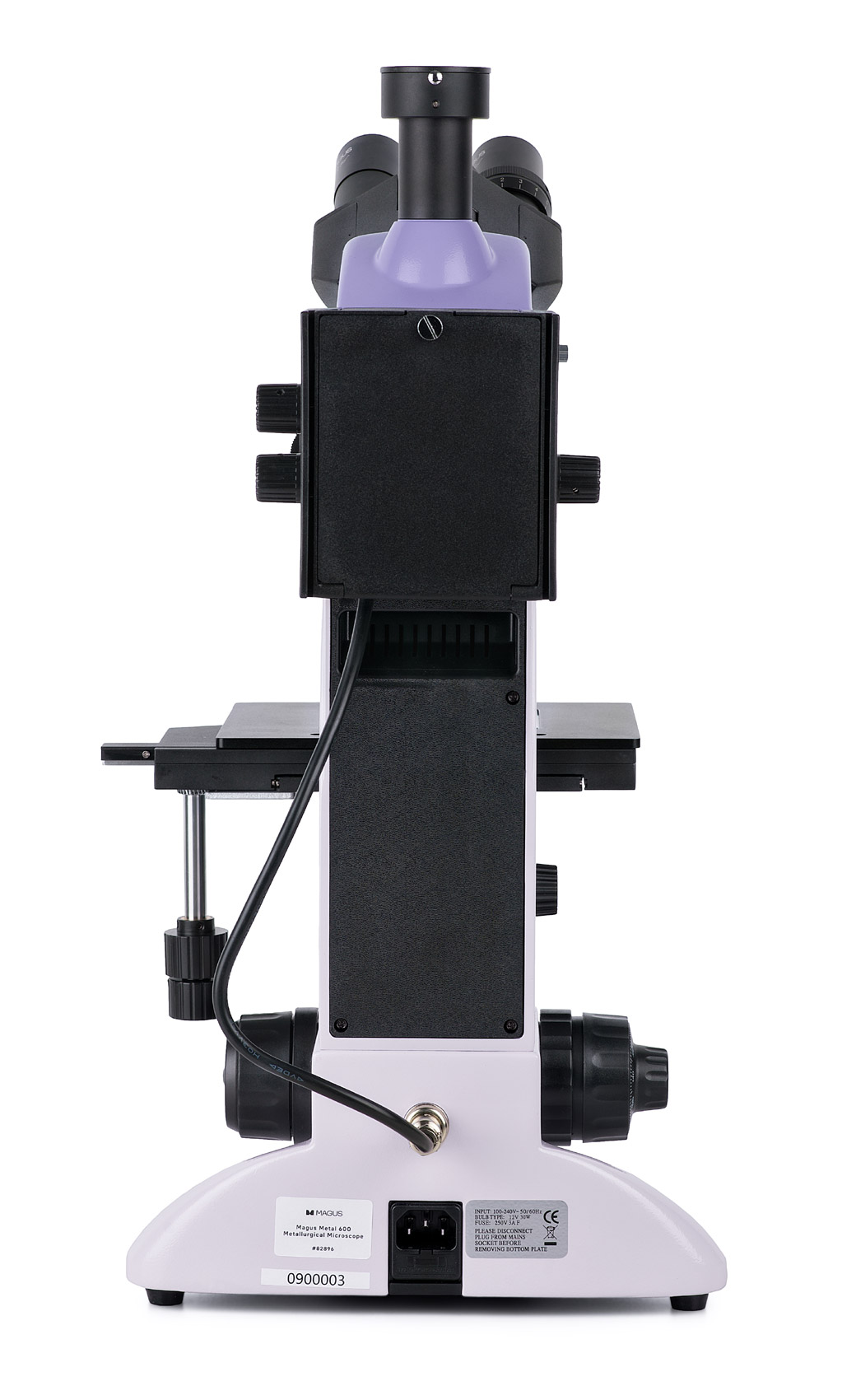

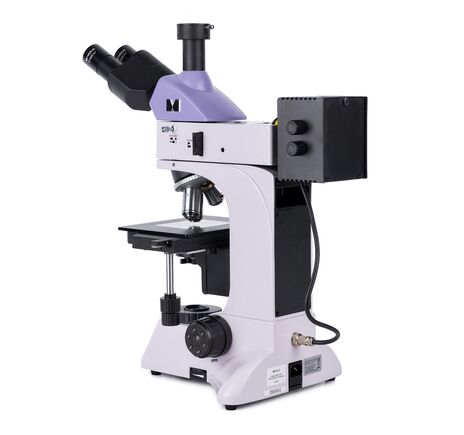

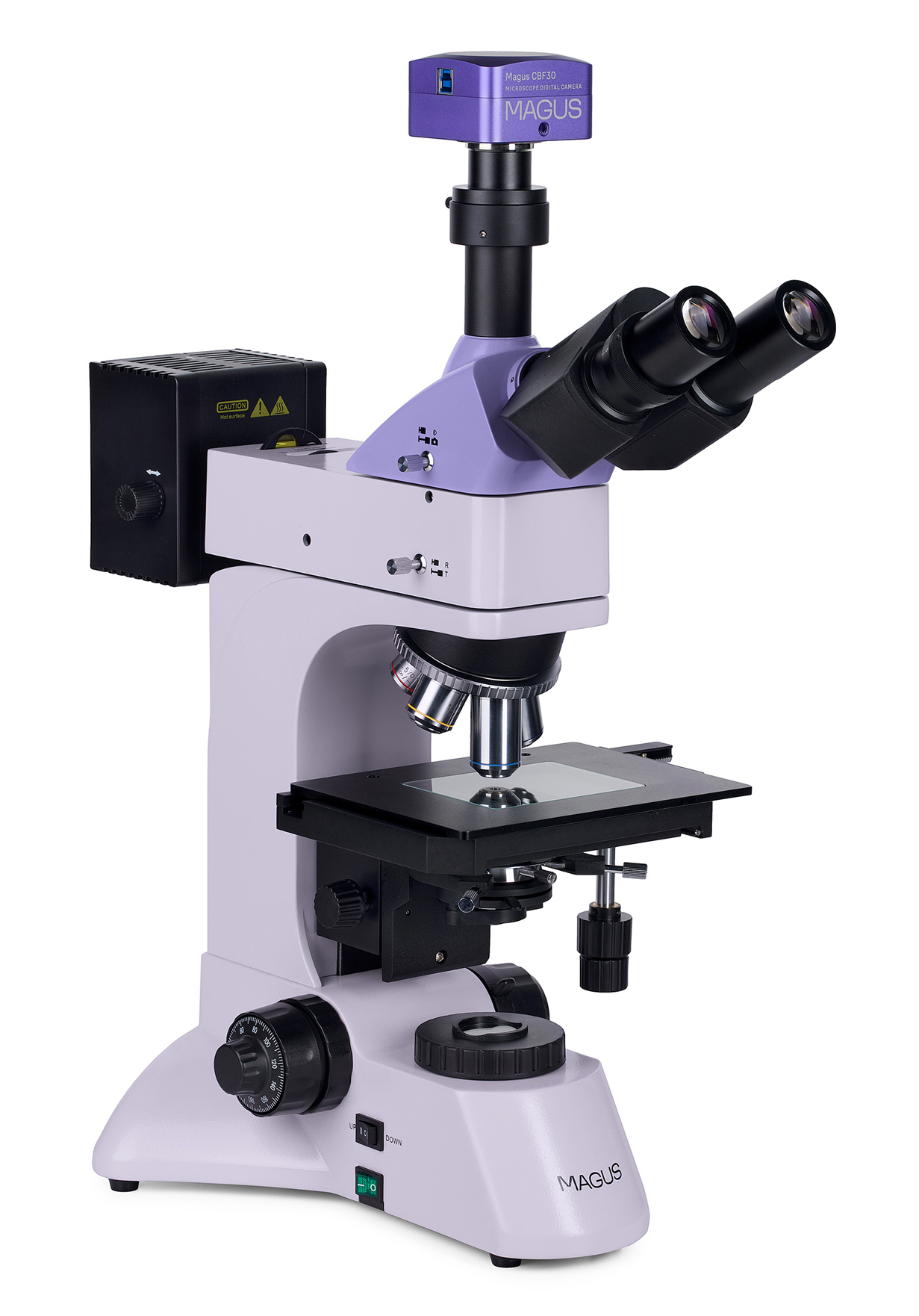

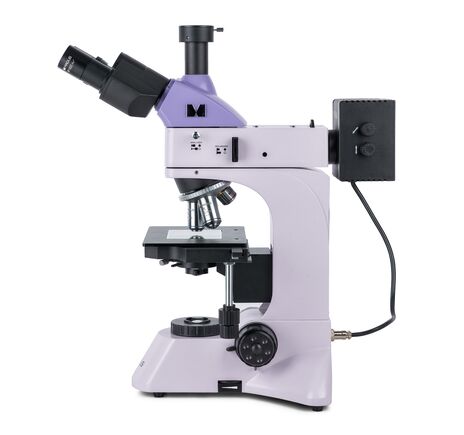

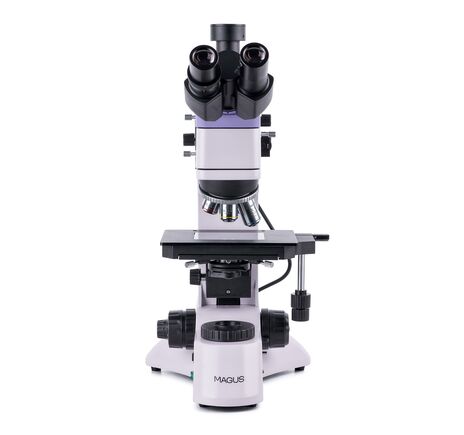

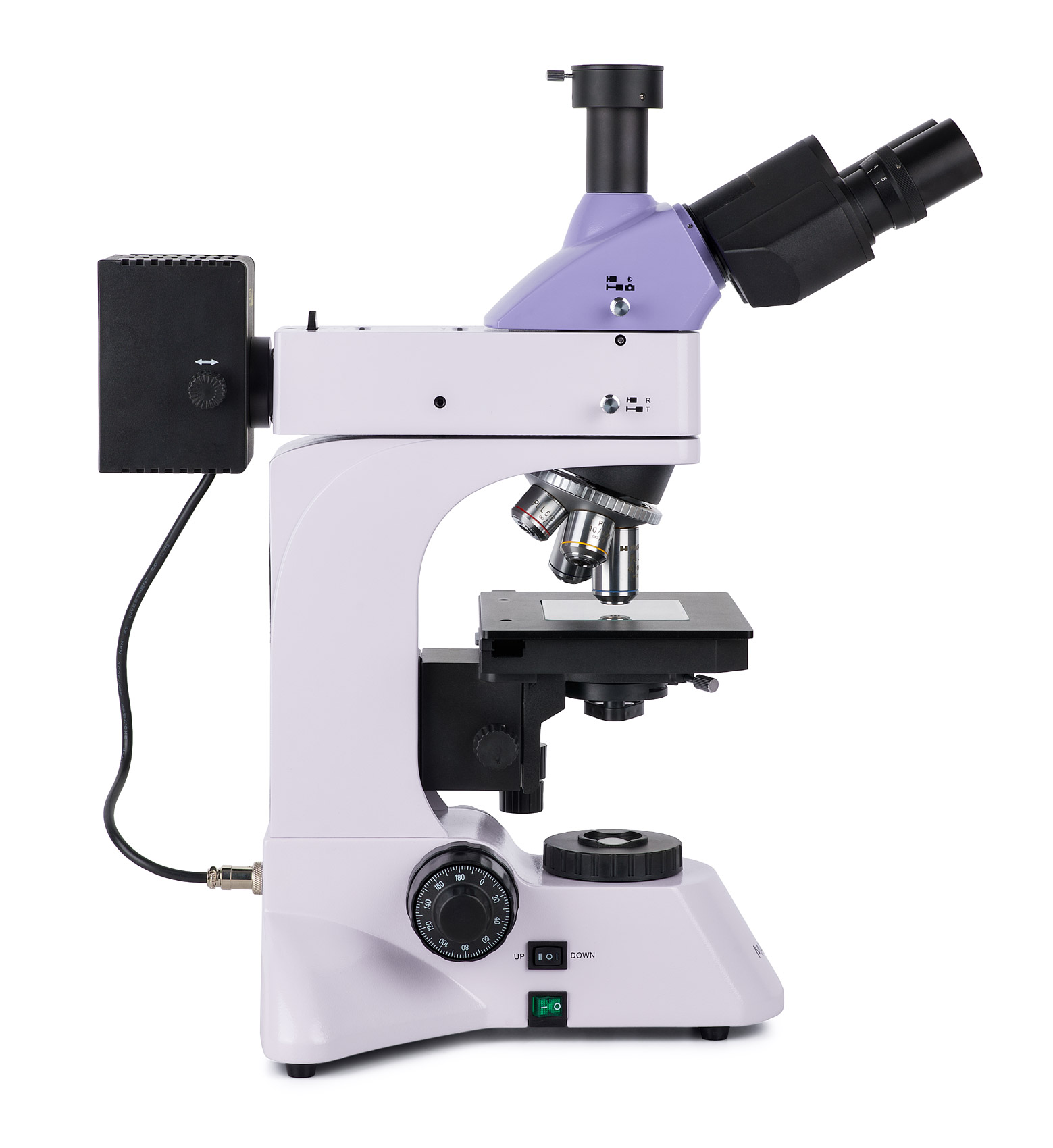

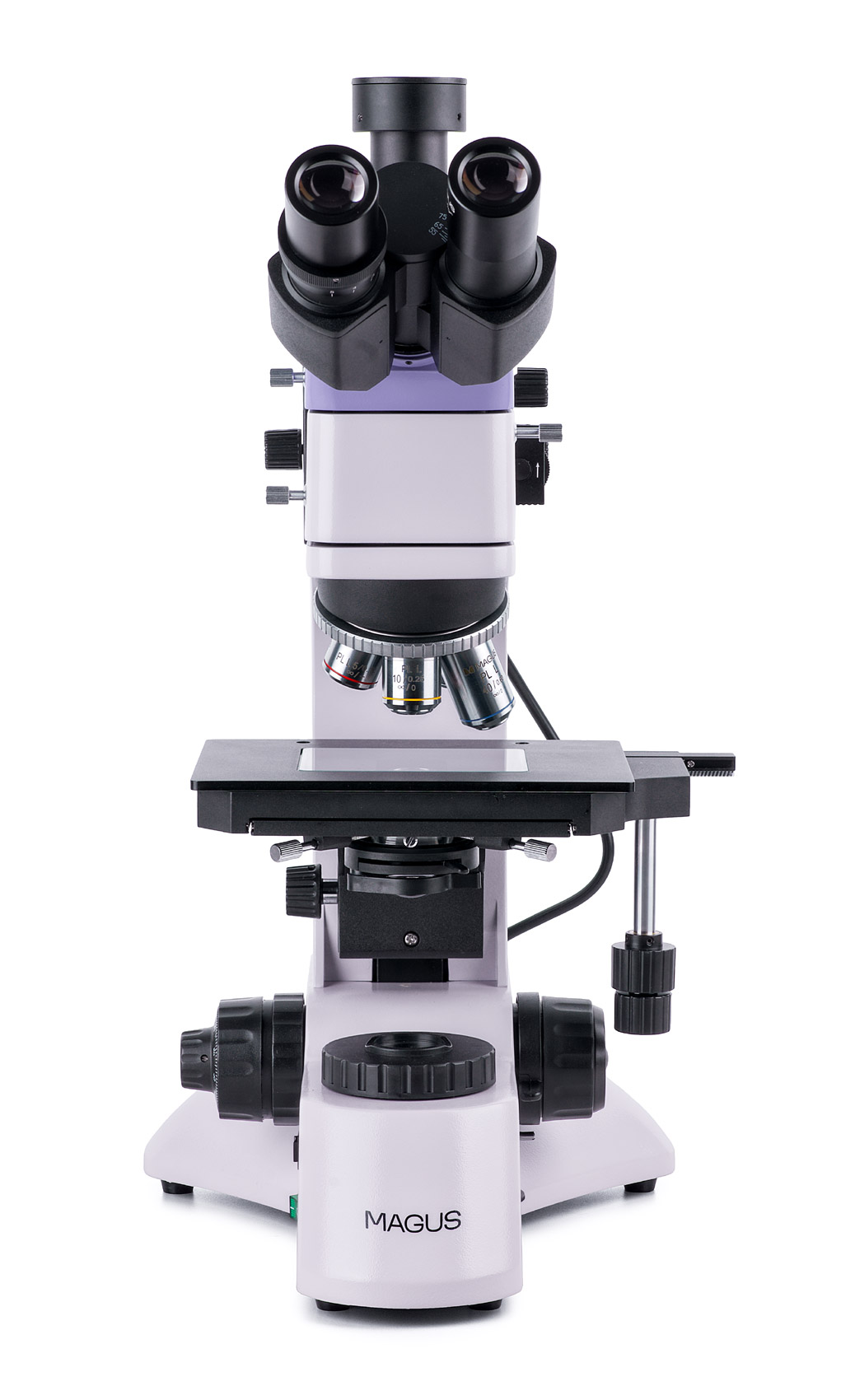

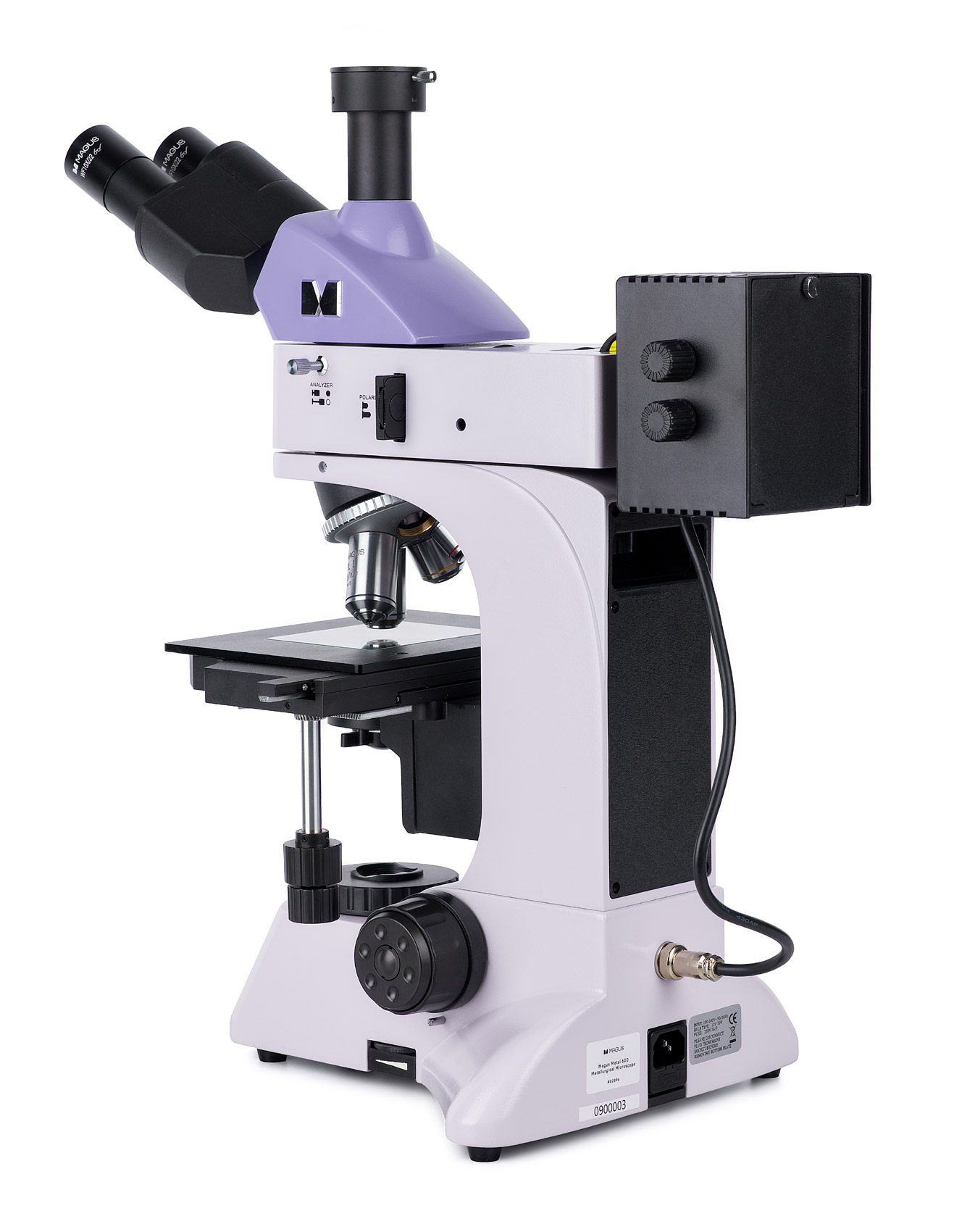

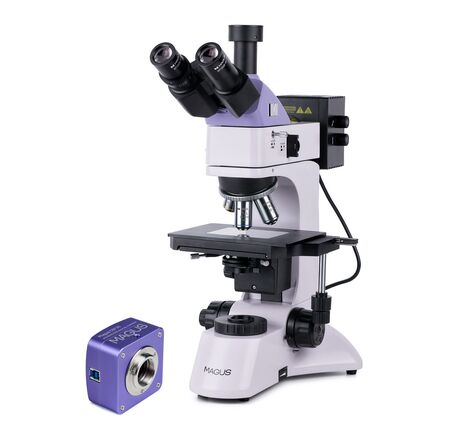

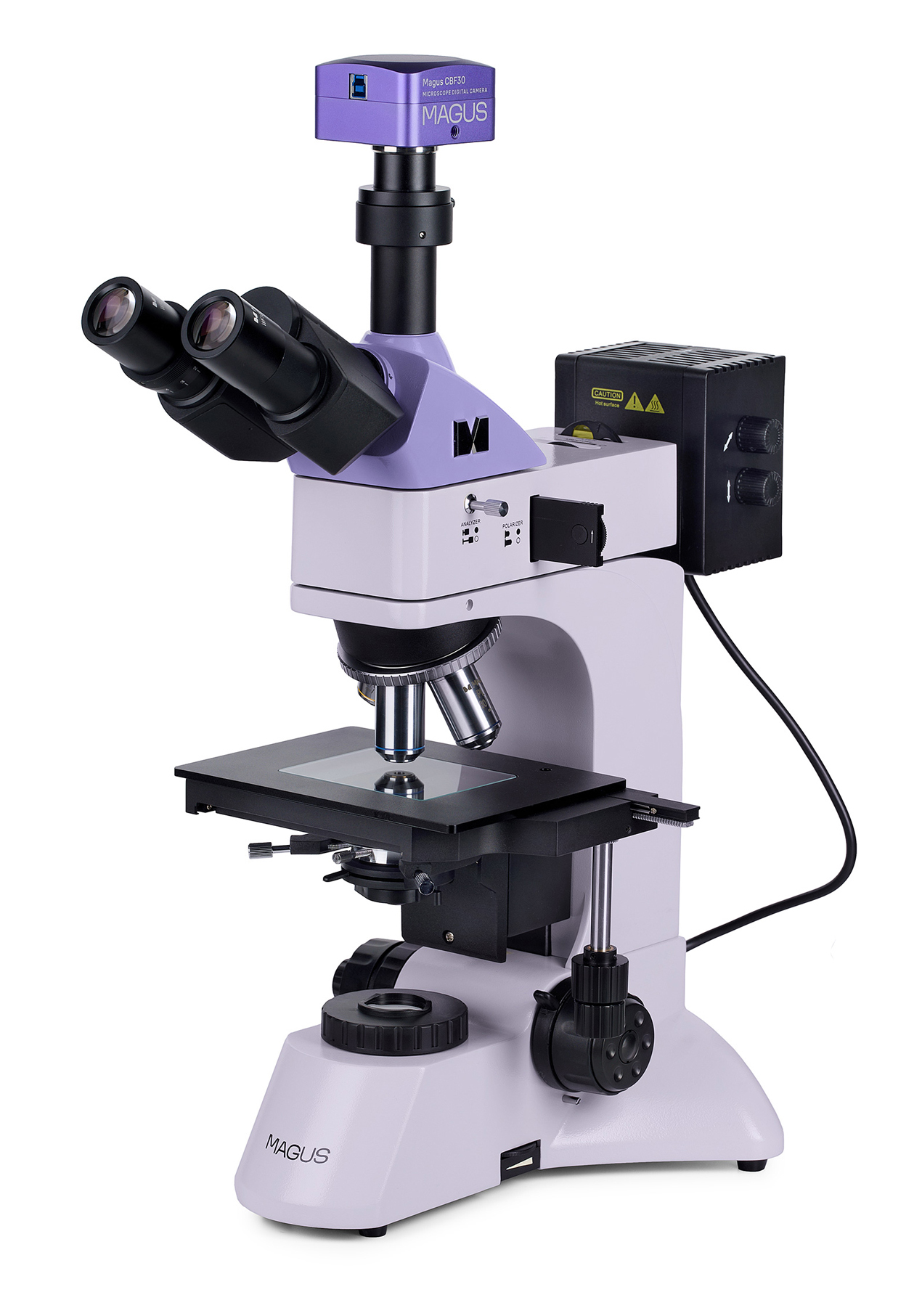

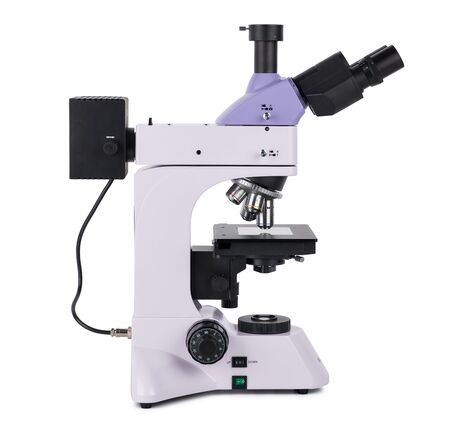

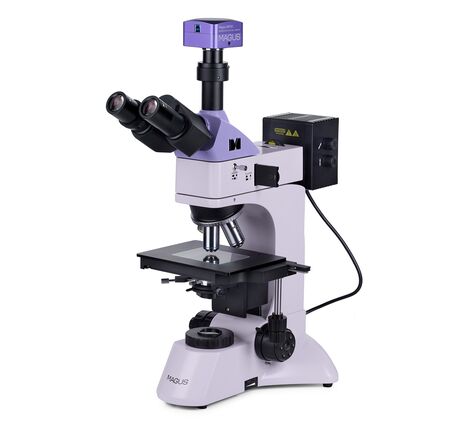

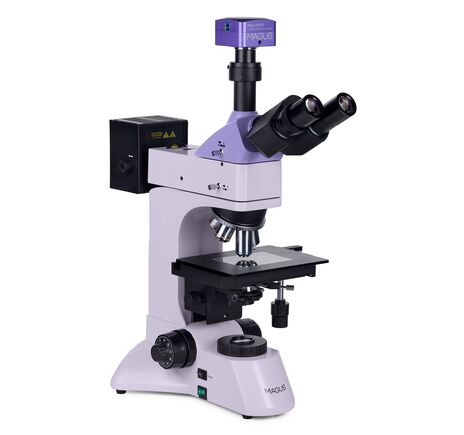

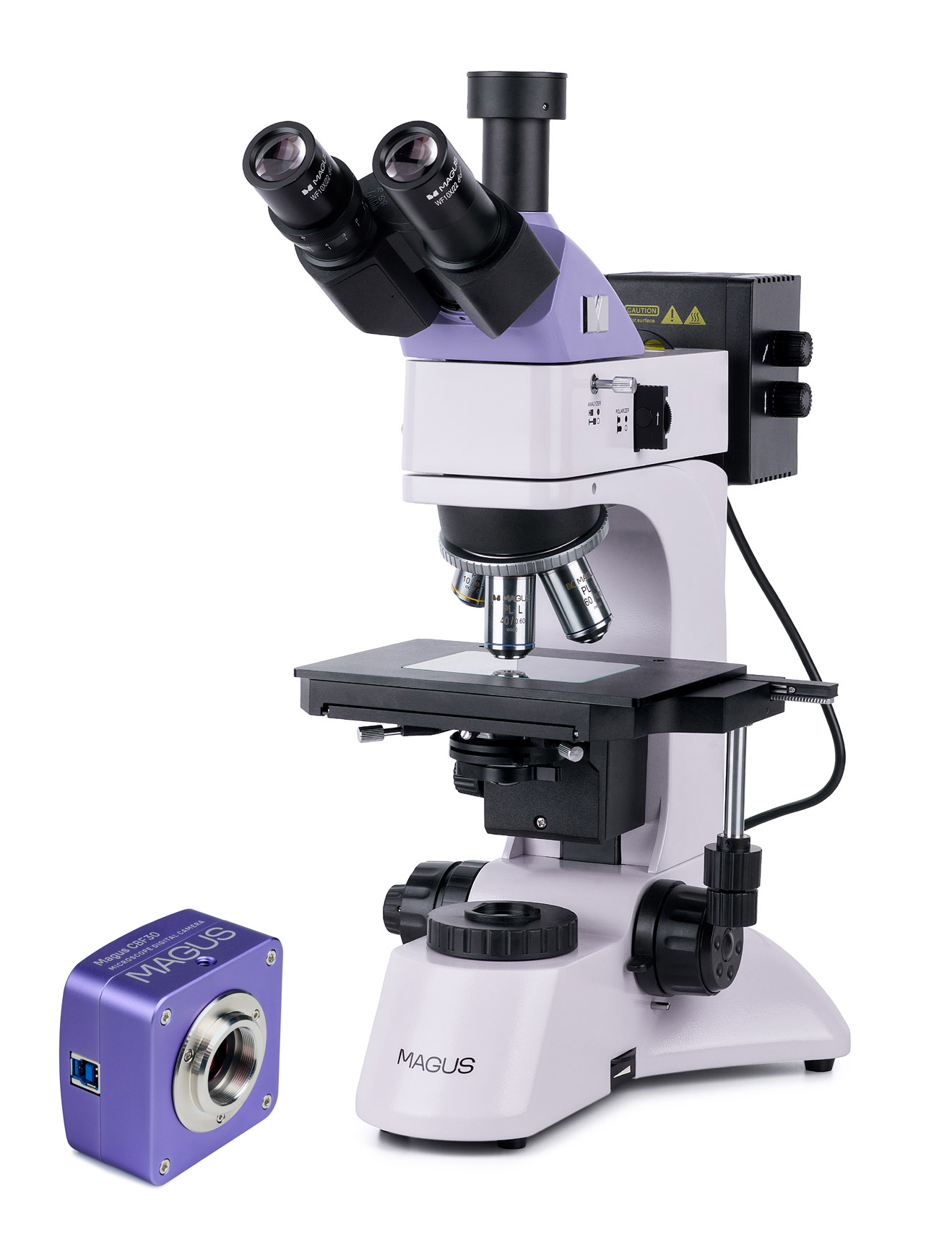

Metalurgický mikroskop MAGUS Metal 600 je určený na štúdium nepriehľadných vzoriek, ako sú kovy, zliatiny, povlaky, polovodiče a ďalšie technické materiály, v odrazenom svetle pomocou mikroskopie v jasnom poli a polarizačnej mikroskopie. Vďaka osvetleniu v prechádzajúcom svetle umožňuje pozorovanie aj priesvitných materiálov a častíc zachytených na filtroch. Mikroskop je vhodný pre výskum a materiálové analýzy v oblasti metalurgie, geológie, inžinierstva, archeológie aj priemyselnej kontroly.

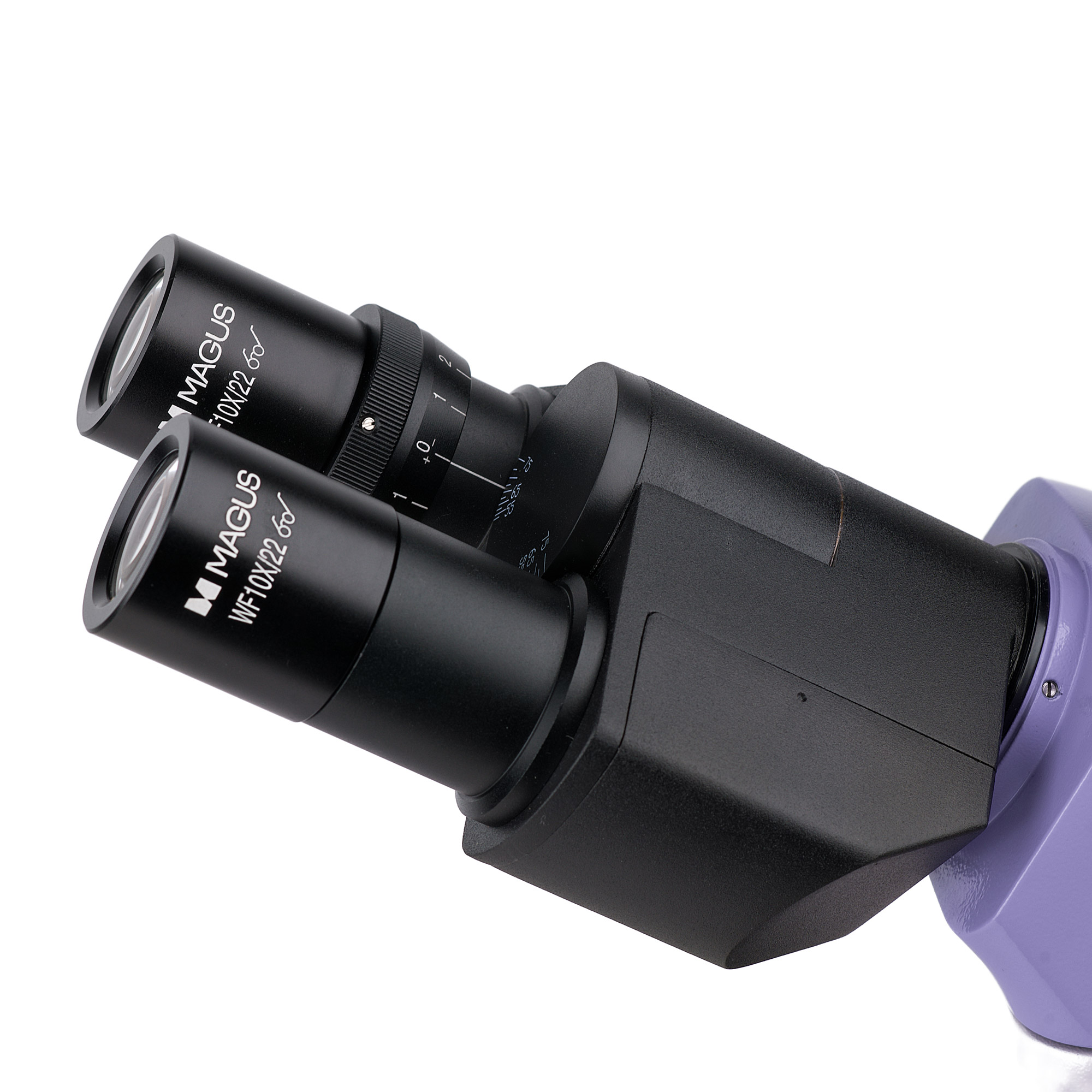

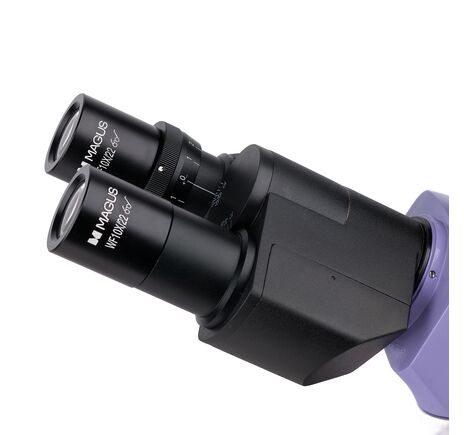

Trinokulárna hlava pre vizuálne pozorovanie aj digitálnu dokumentáciu
Trinokulárna hlava je vybavená trinokulárnym tubusom na montáž digitálnej kamery. Rozdelenie svetelného lúča je možné nastaviť v dvoch polohách 100:0 alebo 0:100, takže obraz je možné nasmerovať buď do okulárov, alebo do kamery. Hlava je naklonená pod uhlom 30°, čo znižuje únavu pri dlhodobom pozorovaní, a na ľavom okulárovom tubuse sa nachádza dioptrický krúžok na presné doladenie obrazu.
Planachromatická optika s dlhou pracovnou vzdialenosťou
- základný rozsah zväčšenia 50× – 600×
- revolverový nosič pre 5 objektívov
- rovinné achromatické objektívy s korekciou na nekonečno
- objektívy s dlhou pracovnou vzdialenosťou vhodné pre metalografiu
- 1 voľný slot pre doplnenie ďalšieho objektívu

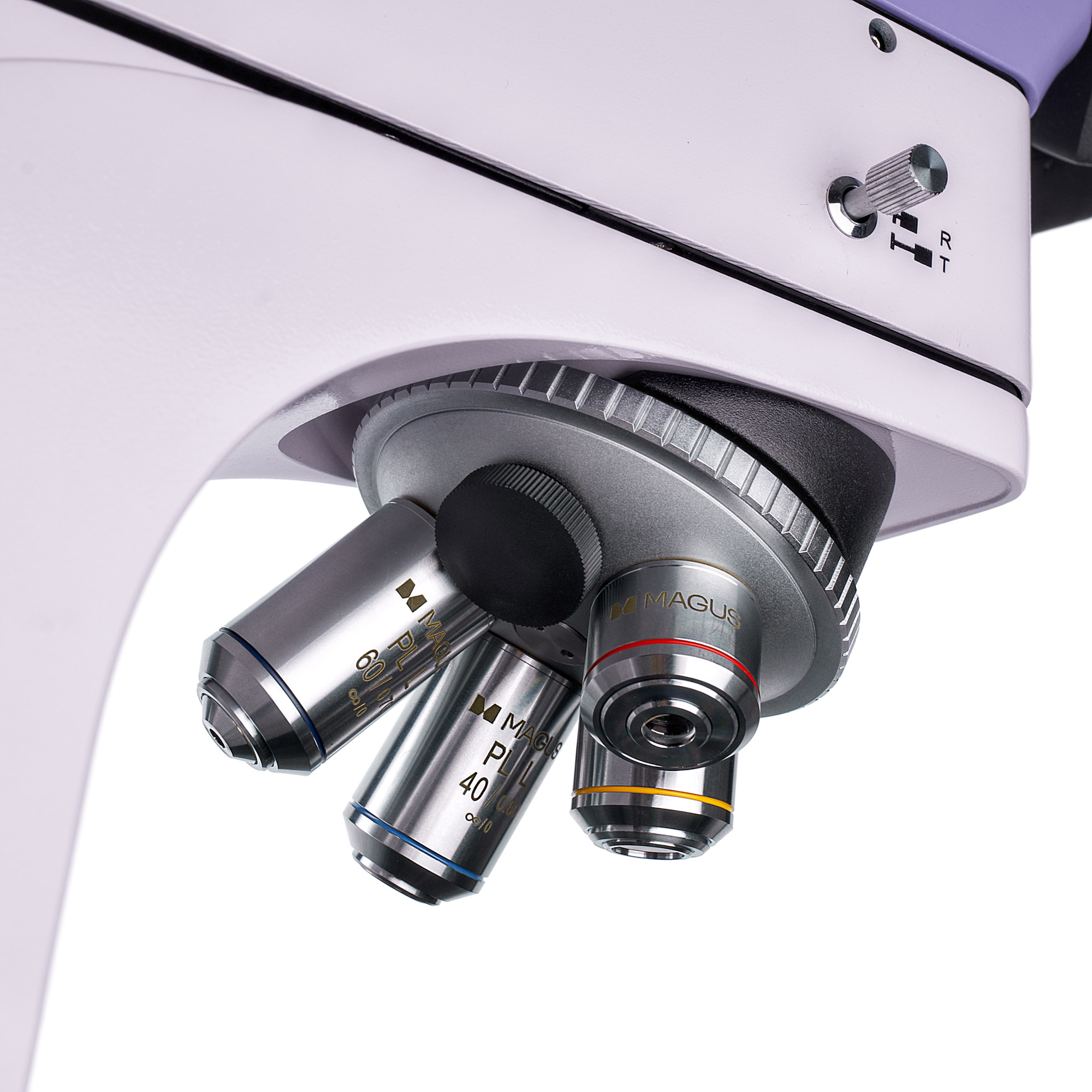

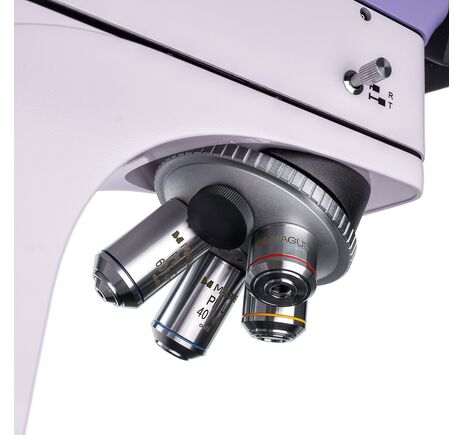

Revolverový nosič je orientovaný dovnútra, takže používateľ má lepší prehľad o aktuálne zvolenom objektíve. Súčasťou balenia sú štyri planachromatické objektívy určené na pozorovanie v jasnom poli, pričom zostáva priestor na rozšírenie zostavy o ďalší objektív podľa požadovaného zväčšenia.

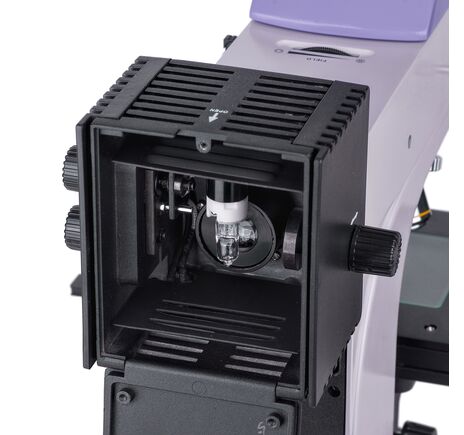

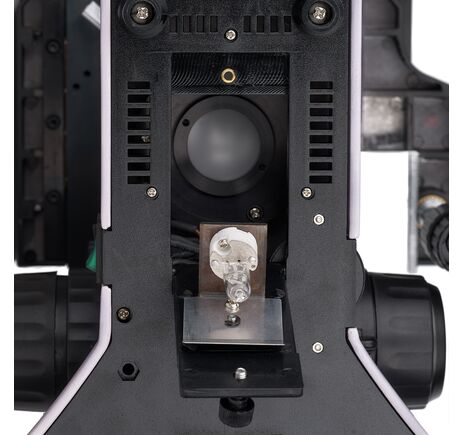

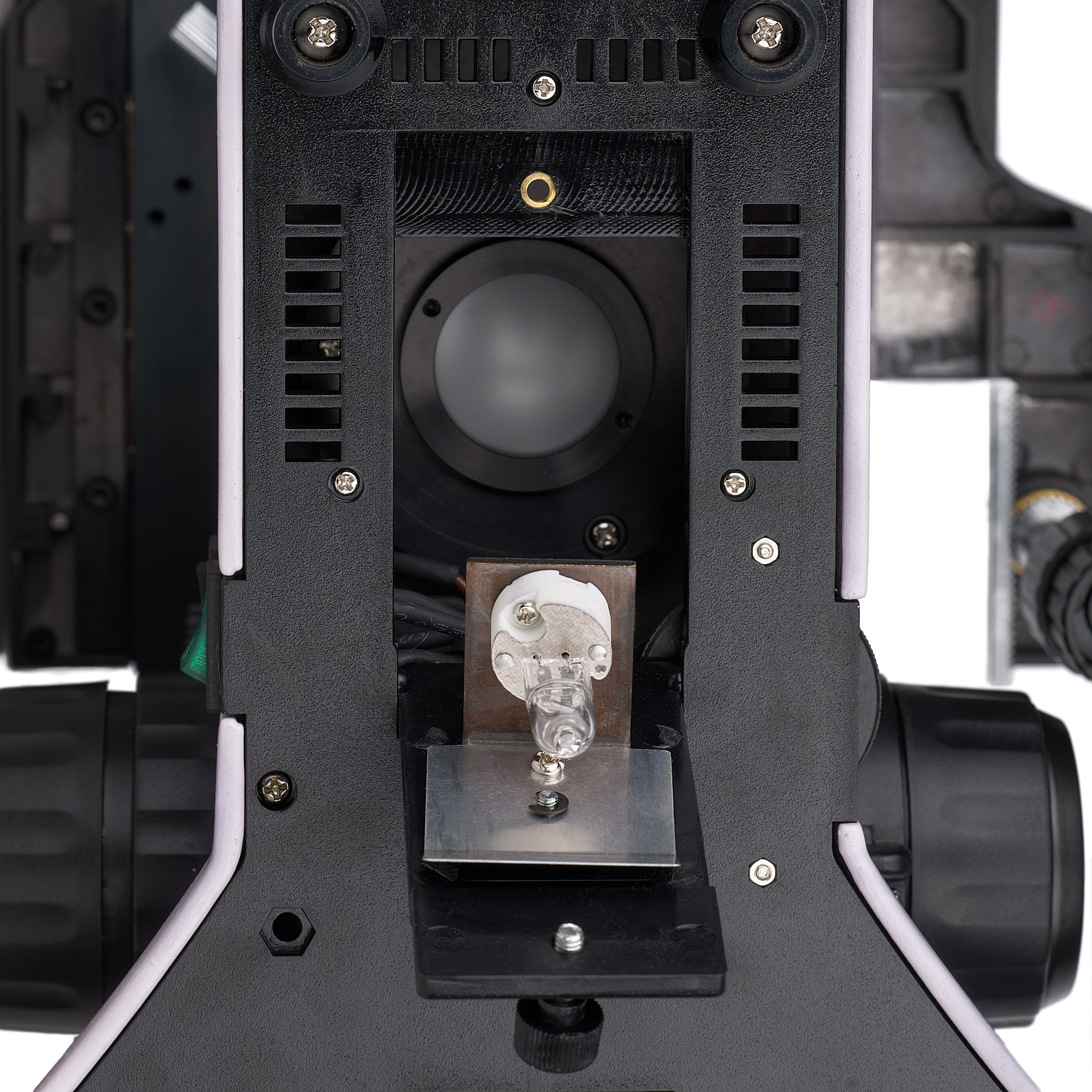

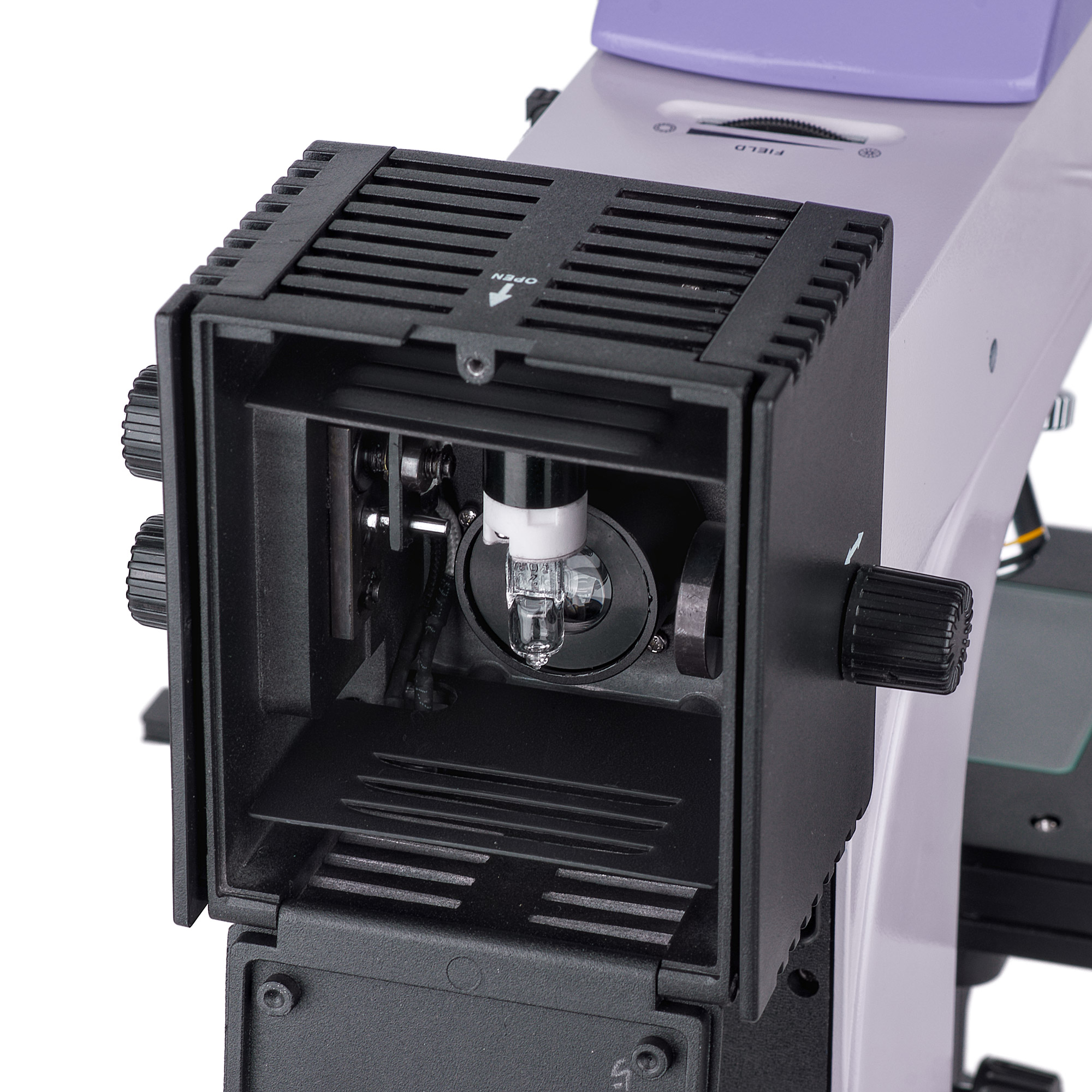

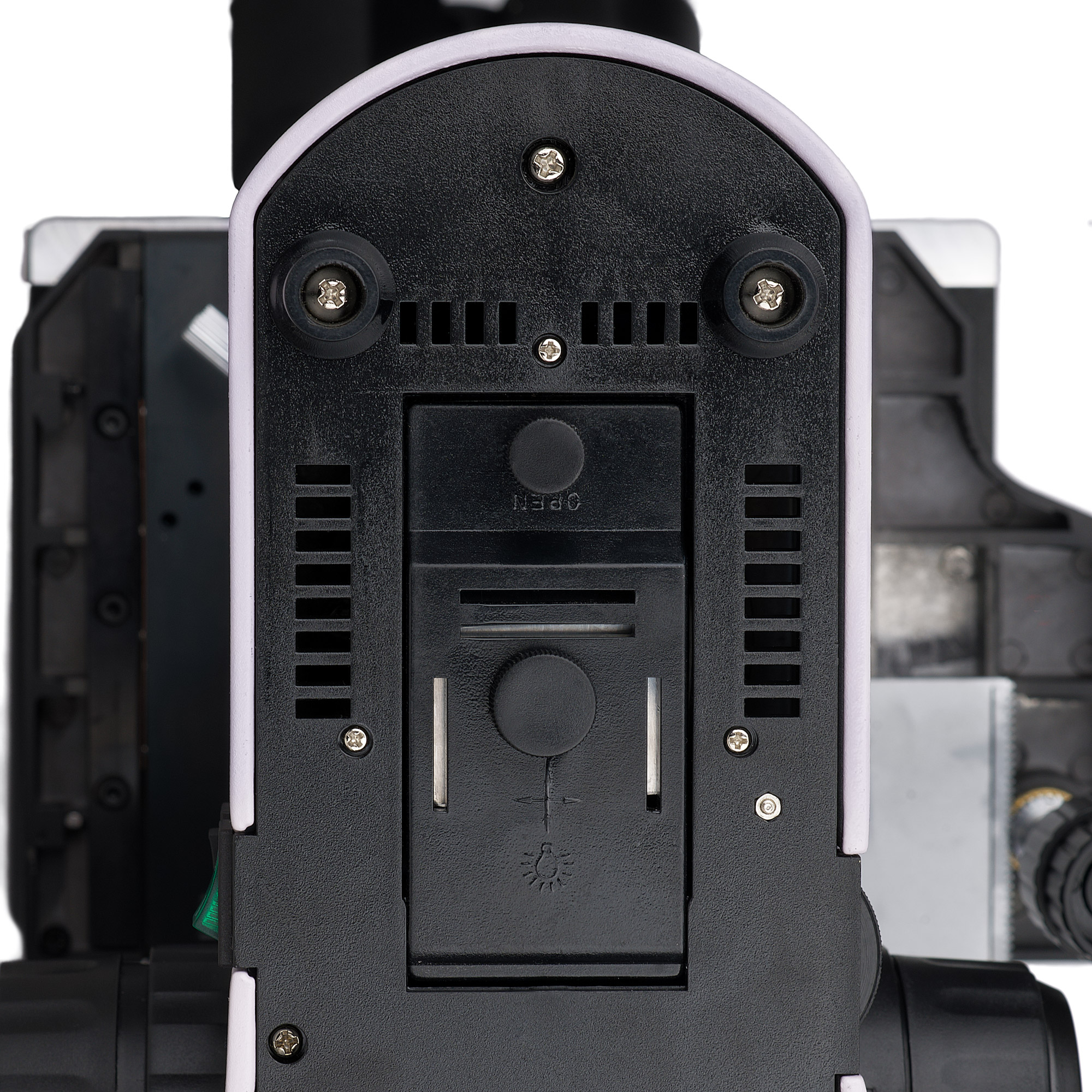

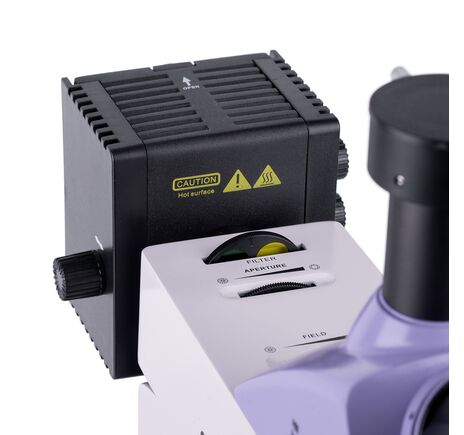

Halogénové osvetlenie pre odrazené aj prechádzajúce svetlo
Mikroskop je vybavený osvetľovacími systémami pre pozorovanie v prechádzajúcom aj odrazenom svetle. Oba využívajú 30 W halogénové žiarovky s reguláciou jasu, napájané zo sieťového zdroja. Halogénové osvetlenie poskytuje príjemnú farebnú teplotu a komfort pri dlhodobej práci.
- odrazené svetlo: 30 W halogénová žiarovka
- prechádzajúce svetlo: 30 W halogénová žiarovka
- regulácia intenzity osvetlenia
- komfortné farebné podanie pri pozorovaní

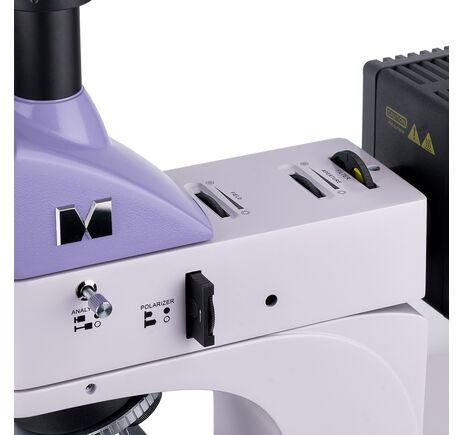

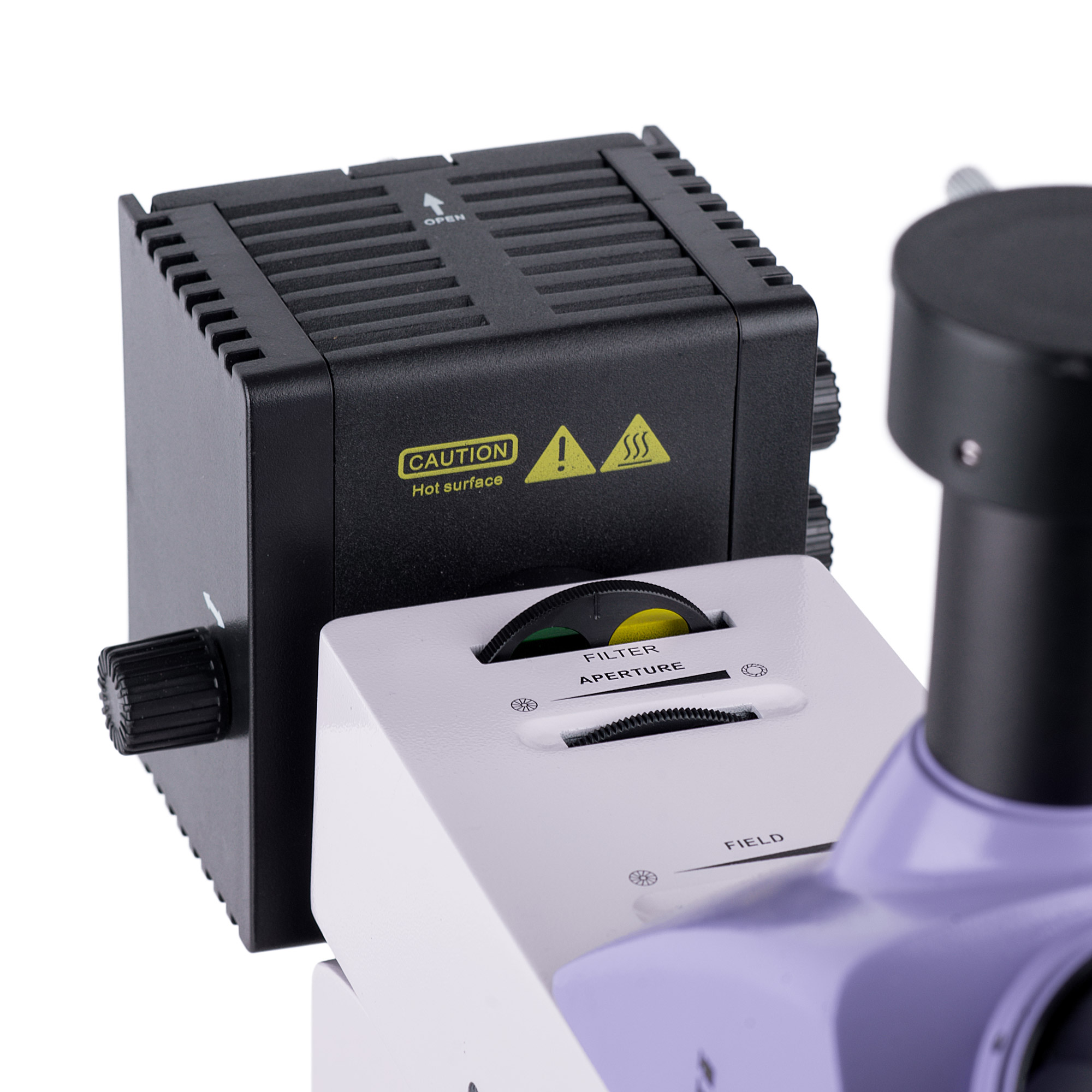

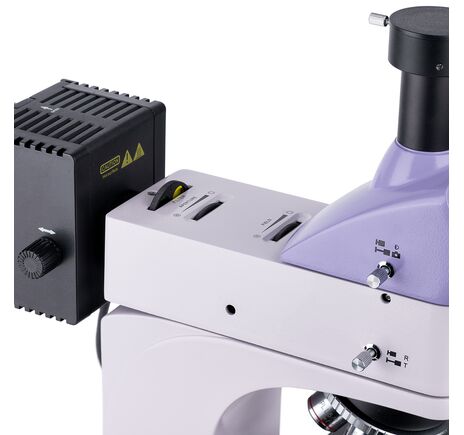

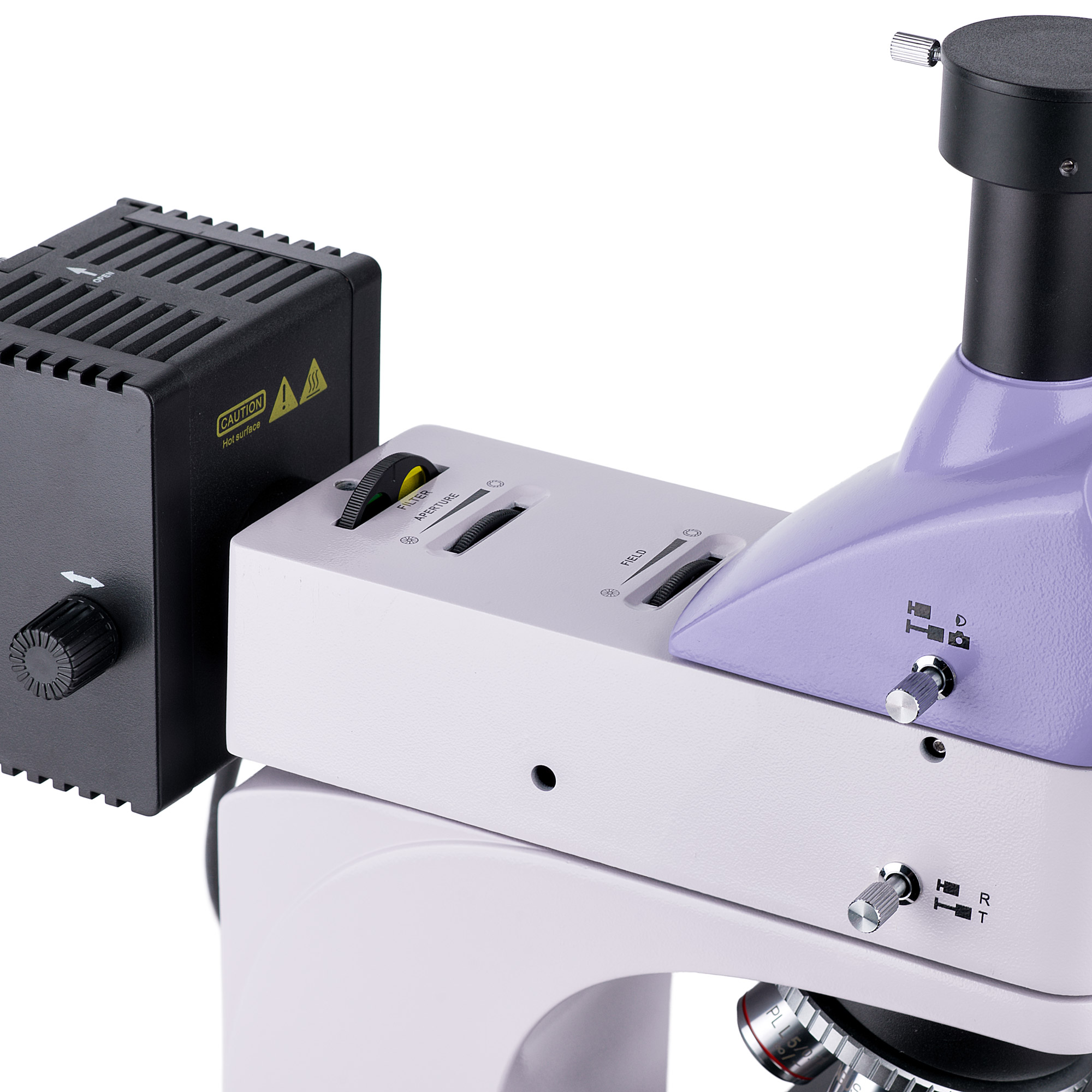

Polarizačná mikroskopia a Köhlerovo osvetlenie

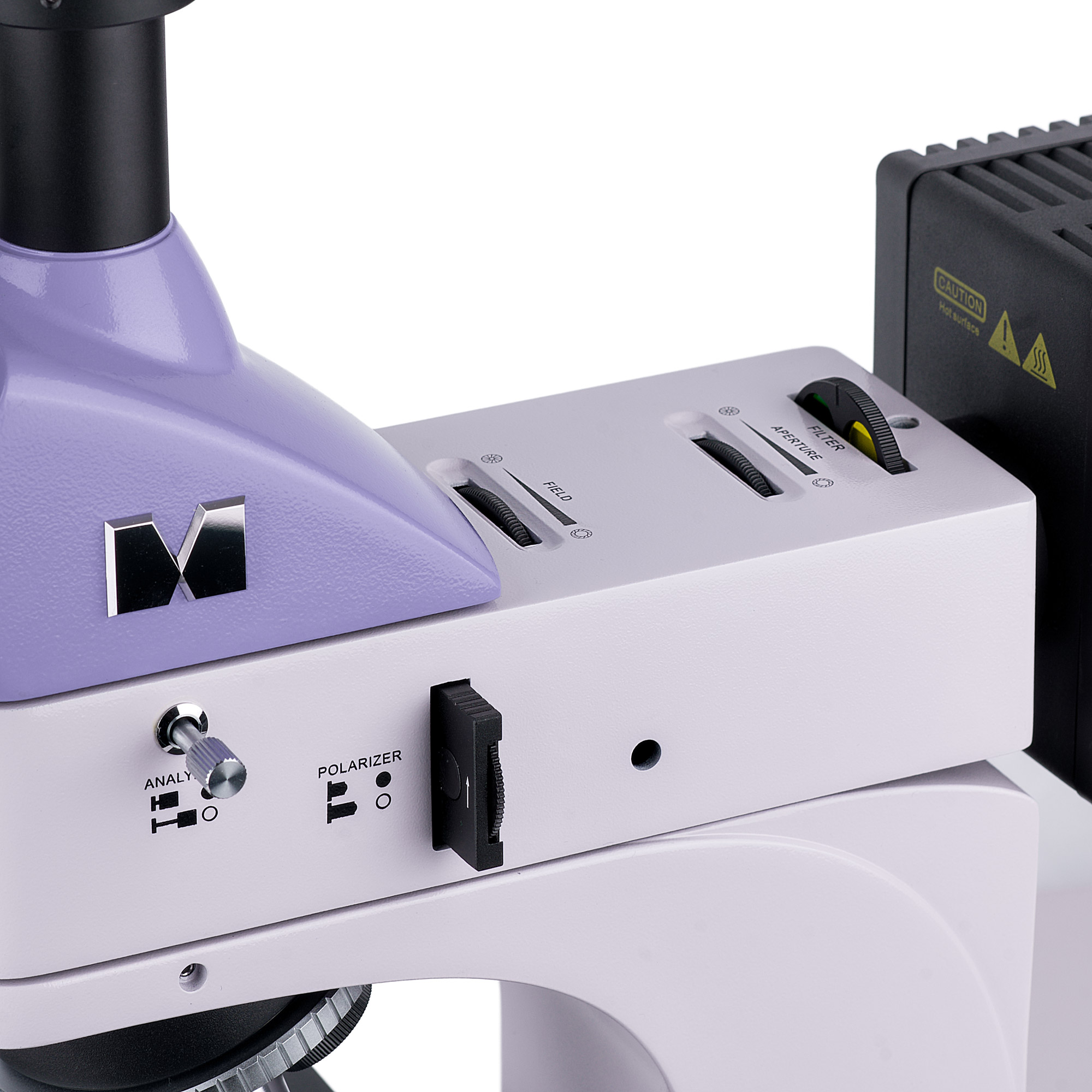

Pre pozorovanie v odrazenom svetle je mikroskop vybavený polarizačným zariadením so vstavaným analyzátorom a odnímateľným polarizátorom. Apertúrna a poľná clona umožňujú nastavenie Köhlerovho osvetlenia, čo zaručuje rovnomerné presvetlenie zorného poľa, vysoký kontrast a minimalizáciu optických artefaktov. Clony aj zdroj odrazeného svetla je možné centrovať.
- mikroskopia v jasnom poli v odrazenom svetle
- polarizačná mikroskopia v odrazenom svetle
- Köhlerovo osvetlenie v odrazenom aj prechádzajúcom svetle
- sada farebných filtrov

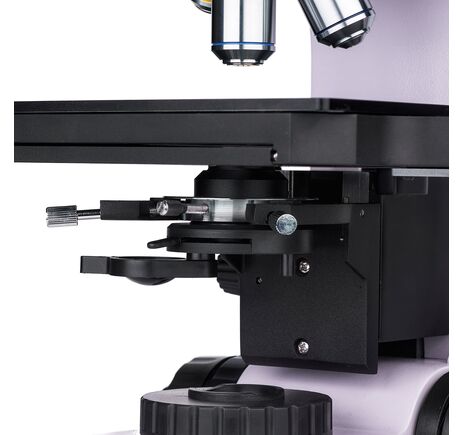

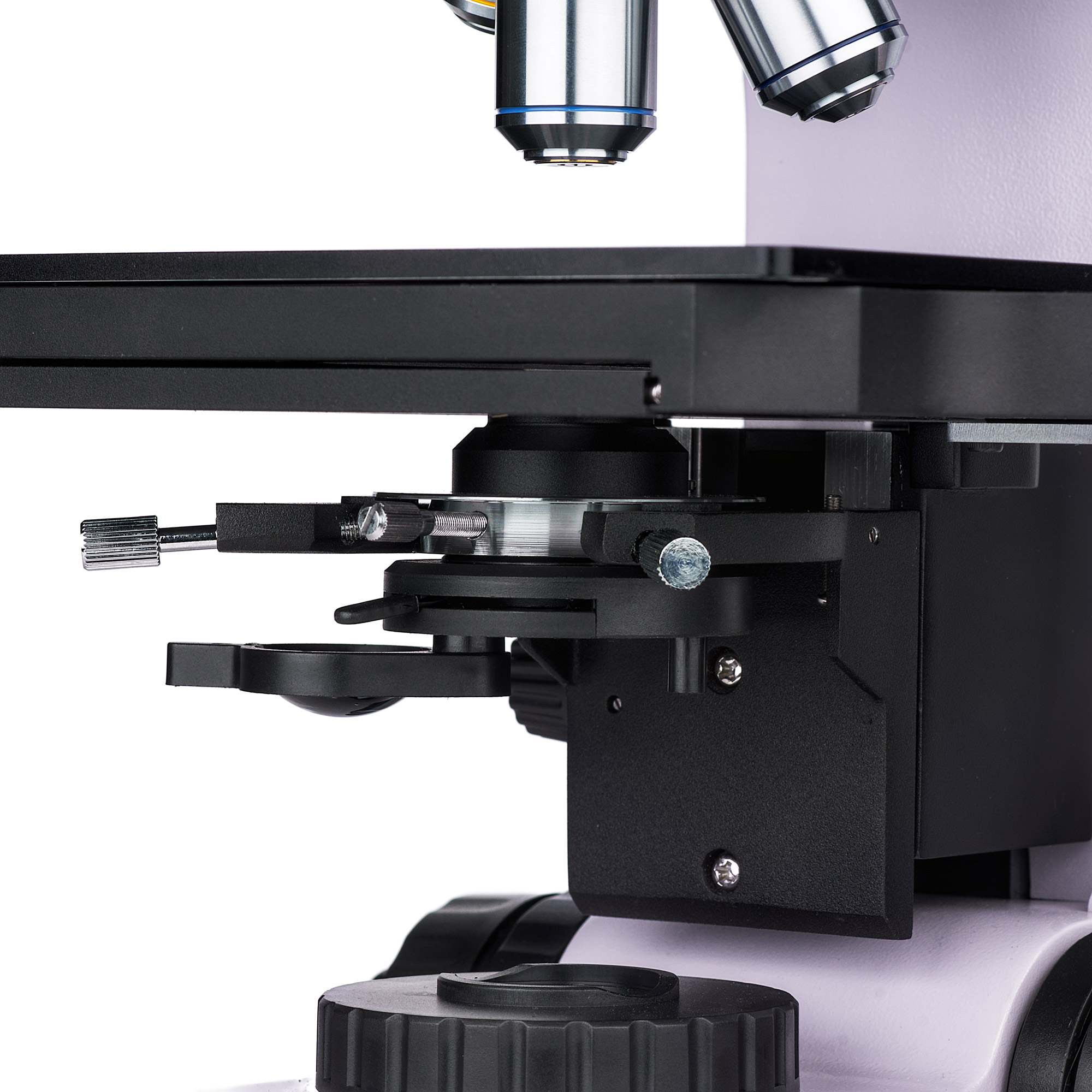

Abbeho kondenzor s výklopnou šošovkou
Systém pre prechádzajúce svetlo využíva klasický Abbeho kondenzor, ktorý je možné nastaviť centrovaním aj výškovo. Kondenzor je doplnený o výklopnú šošovku pre prácu s objektívmi s malým zväčšením. V kombinácii s apertúrnou a poľnou clonou umožňuje presné nastavenie Köhlerovho osvetlenia.

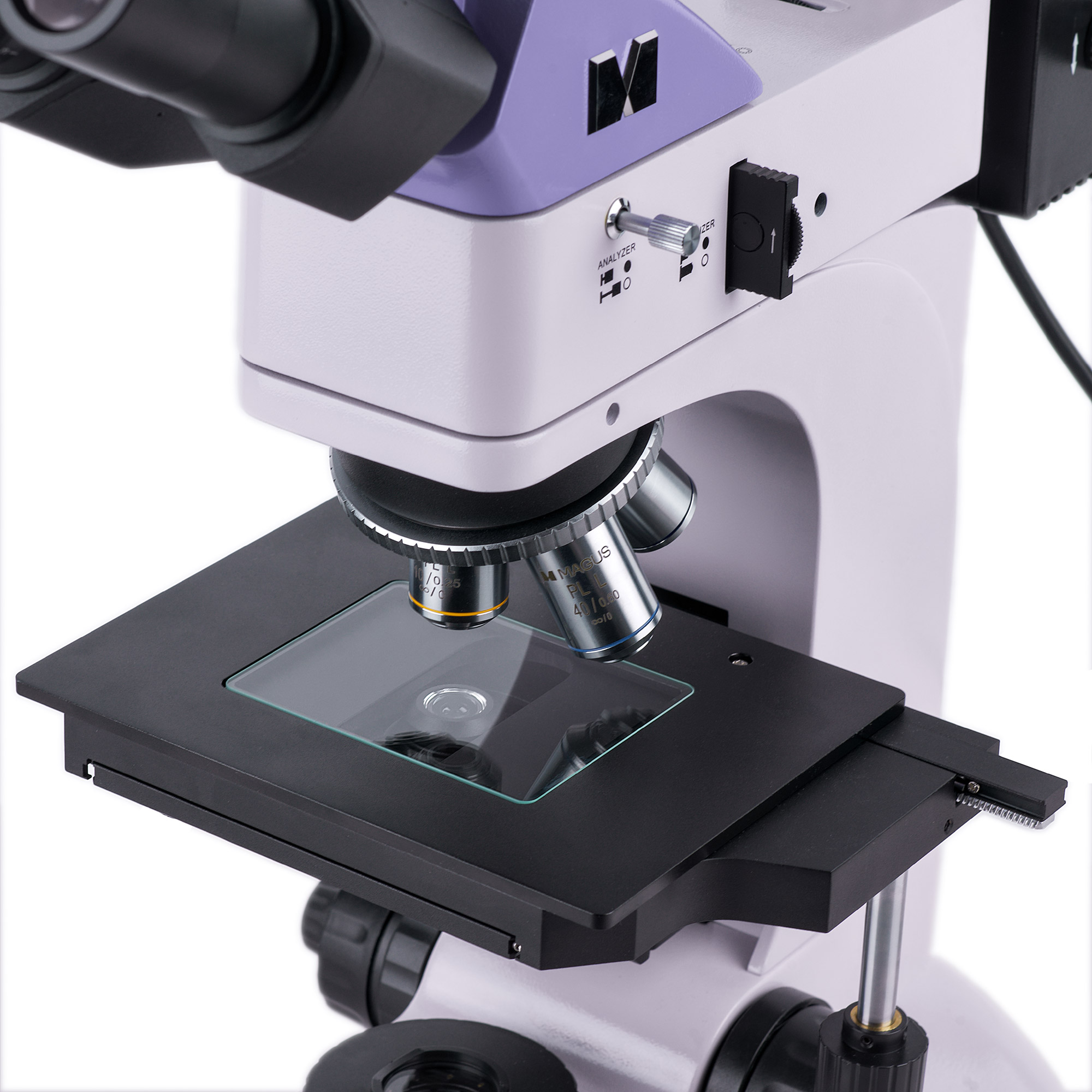

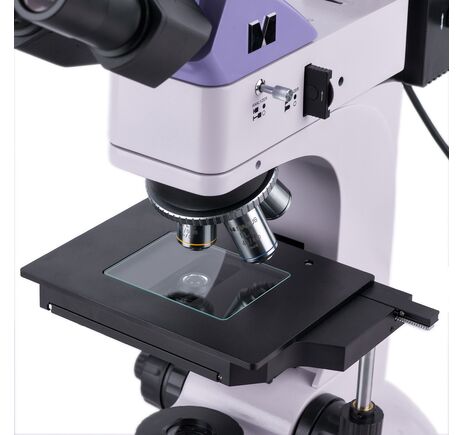

Mechanický pracovný stolík pre presný pohyb vzorky
Maximálna výška vzorky umiestnenej na pracovnom stolíku môže byť až 20 mm. Preparát sa posúva pohybom stolíka v dvoch osiach, čo umožňuje presnú navigáciu po skúmanej ploche. Súčasťou balenia je aj sklenená doska pracovného stolíka, ktorá sa používa pri práci s nepriehľadnými vzorkami.
- maximálna výška vzorky 20 mm
- dvojosý mechanický posun stolíka
- sklenená doska pre prácu s nepriehľadnými vzorkami

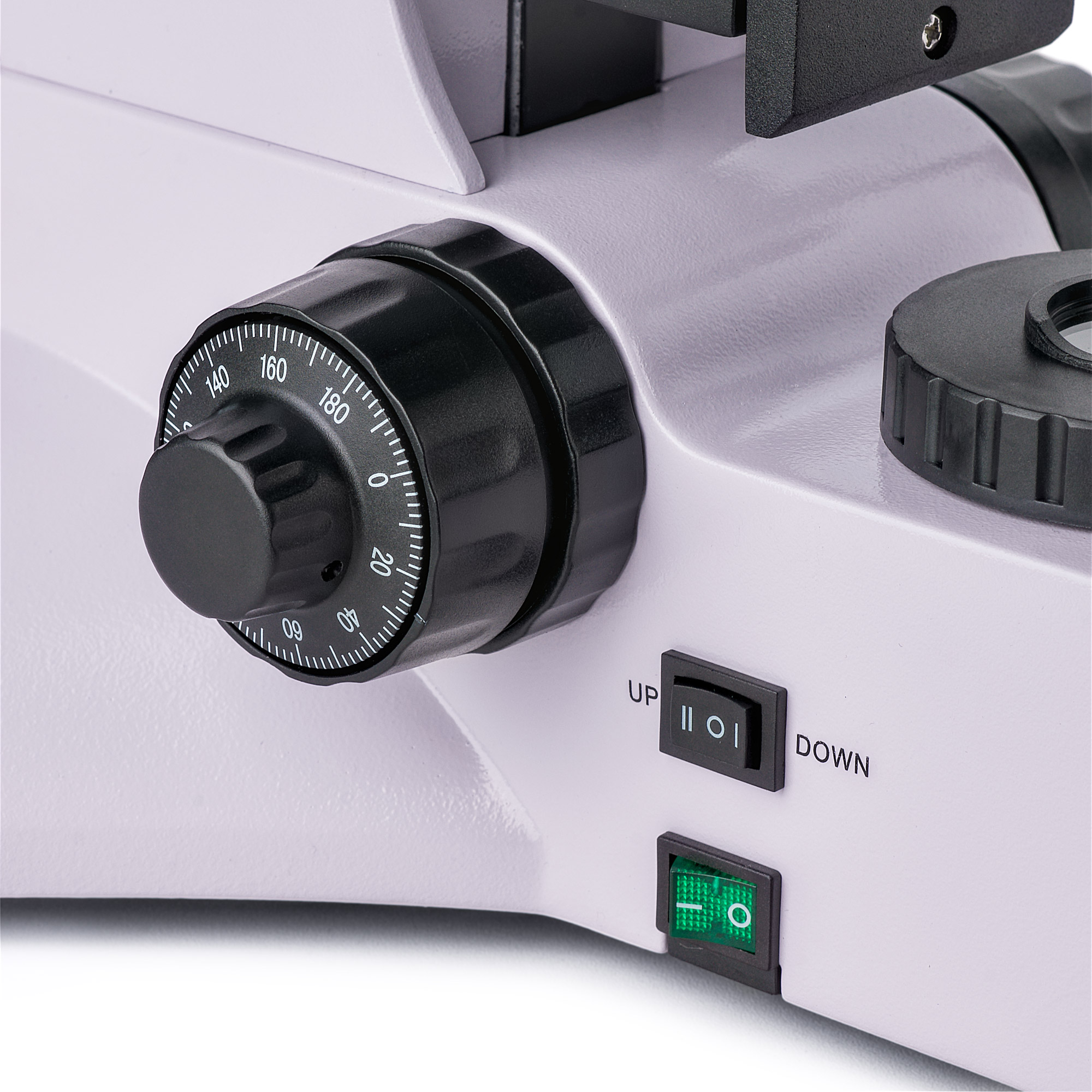

Plynulé hrubé a jemné zaostrovanie
Zaostrovanie sa realizuje pomocou presného mechanizmu hrubého a jemného posuvu. Hrubé zaostrenie má aretačný prvok aj nastavenie tuhosti. Koaxiálne ovládacie prvky sú umiestnené na oboch stranách mikroskopu, takže používateľ môže mať ruky počas práce pohodlne opreté o pracovný stôl.
- koaxiálne hrubé a jemné zaostrovanie
- aretácia hrubého zaostrenia
- nastavenie tuhosti zaostrovacieho mechanizmu
- ergonomické ovládanie z oboch strán

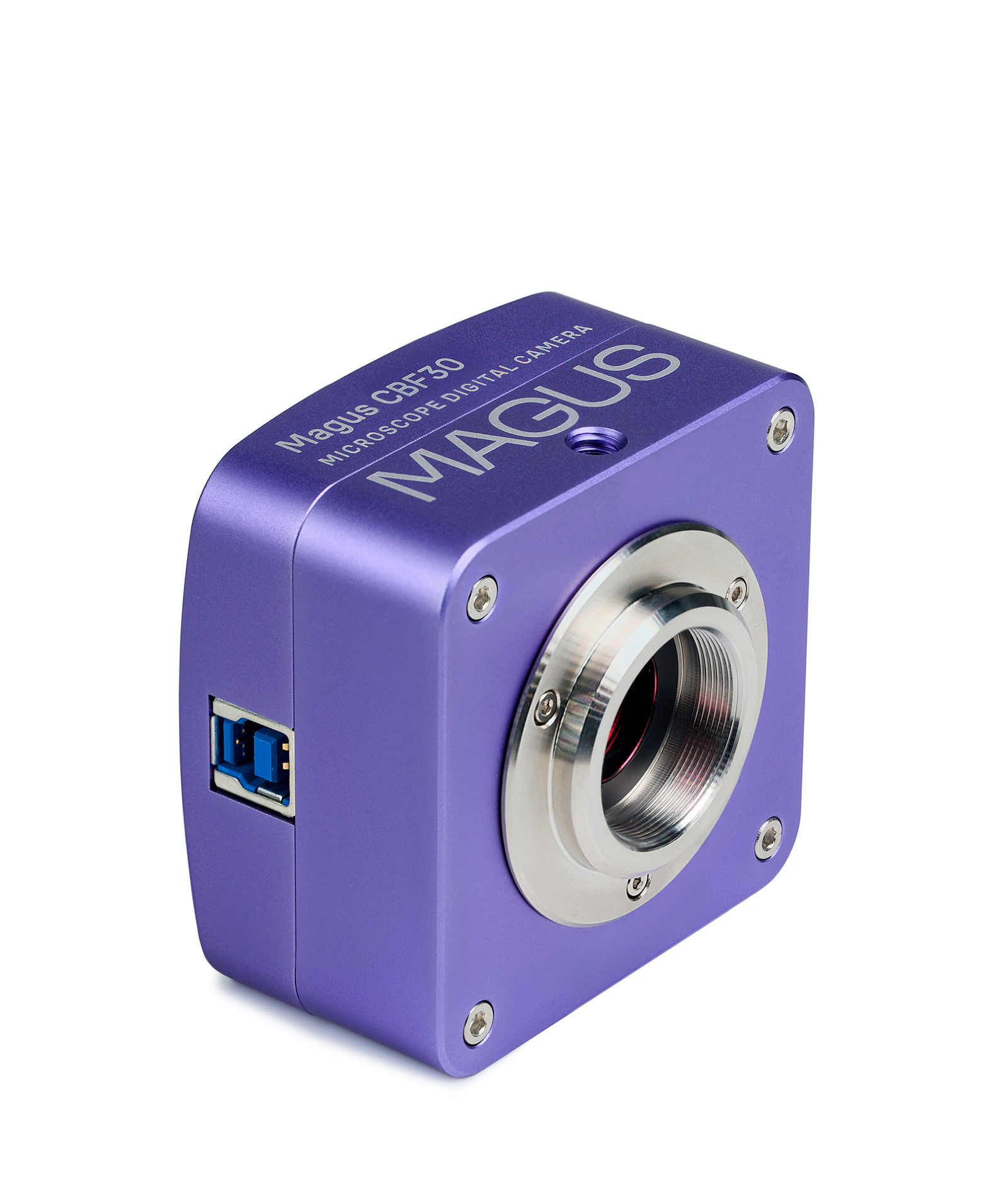

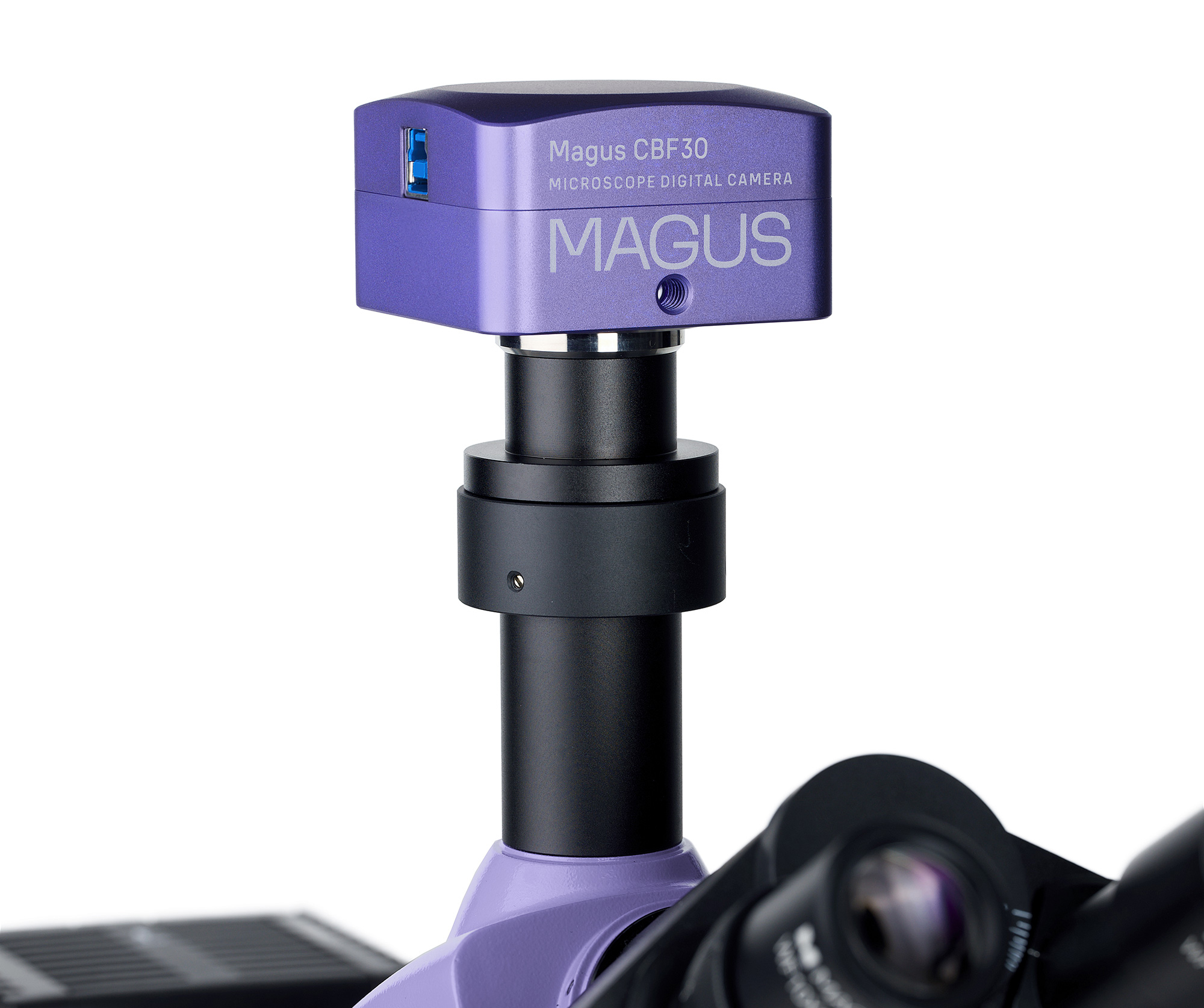

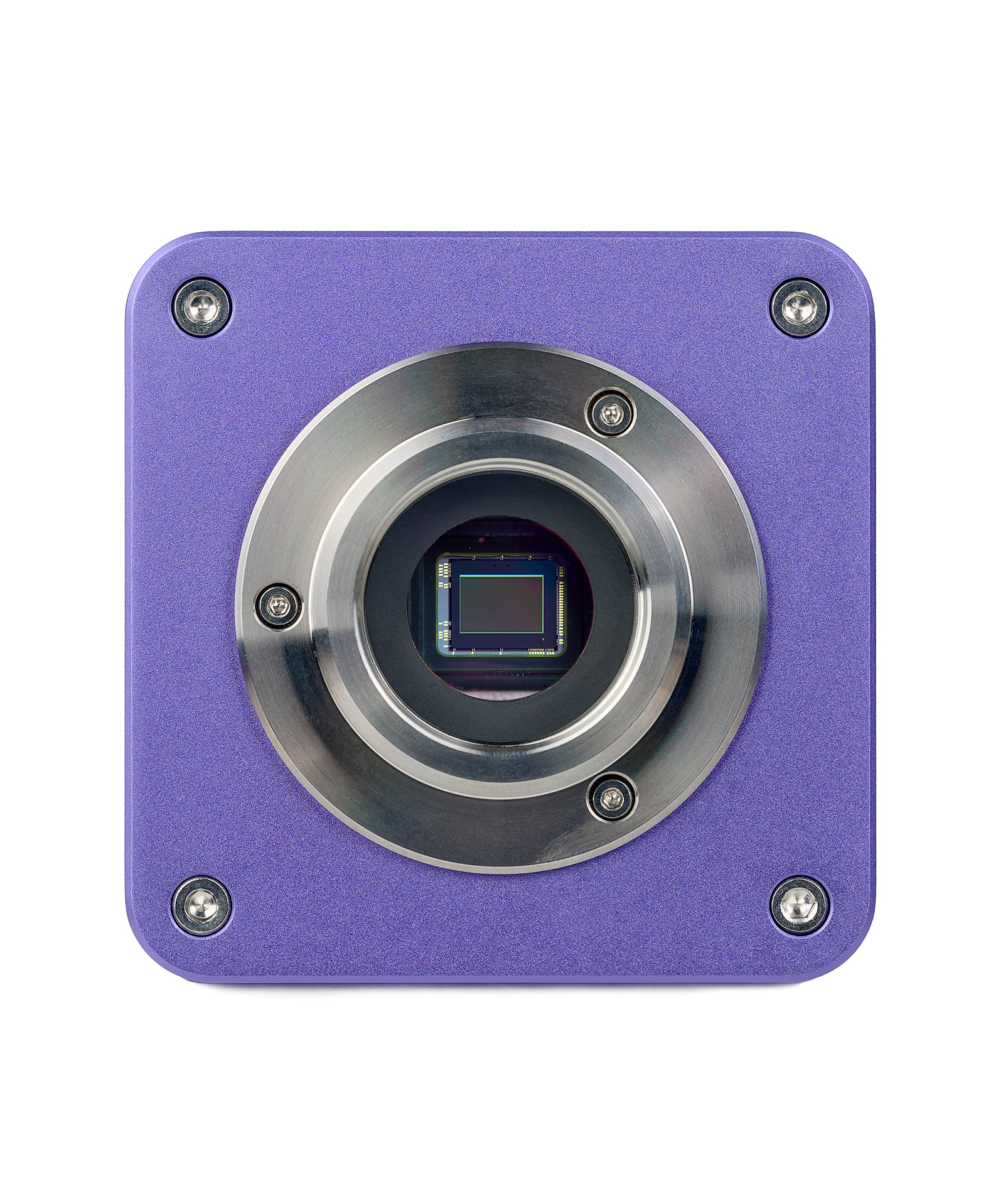

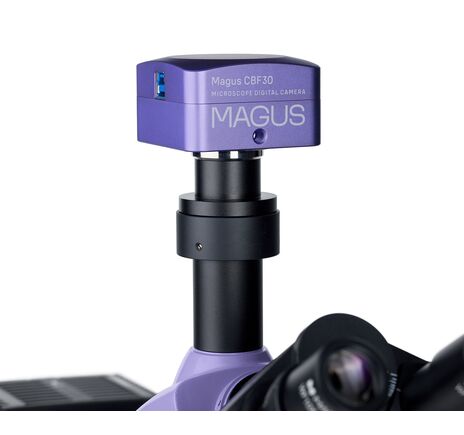

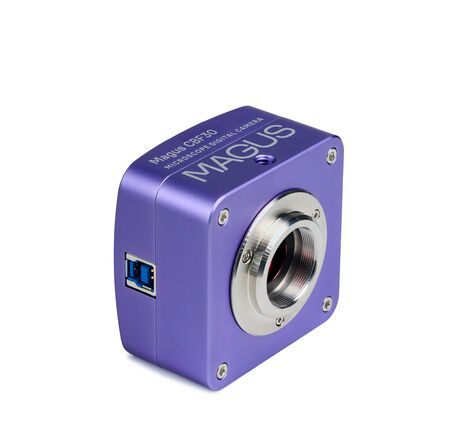

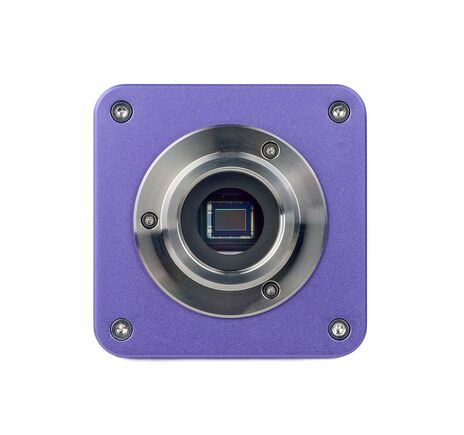

Digitálna kamera MAGUS CBF30 pre detailnú dokumentáciu obrazu
Digitálna kamera MAGUS CBF30 umožňuje fotografovanie a záznam videa cez mikroskop, úpravu súborov, tvorbu prezentácií aj lineárne a uhlové meranie objektov po správnej kalibrácii. Je určená pre mikroskopy pracujúce v jasnom poli a odporúča sa najmä pre objektívy 4×, 10×, 20× a 40×.
- rozlíšenie snímača: 6,3 Mpx
- maximálne rozlíšenie: 3072 × 2048 px
- voliteľné rozlíšenie: 1536 × 1024 px
- snímacia frekvencia: 59 fps
- farebný CMOS snímač SONY Exmor s podsvietením
- rozhranie USB 3.0 pre rýchly prenos dát
Farebný CMOS snímač SONY Exmor s technológiou zadného podsvietenia zabezpečuje jasný a čitateľný obraz aj pri zhoršených svetelných podmienkach. Pri použití adaptéra so zväčšením 0,5× až 0,75× je možné dosiahnuť maximálne čistý obraz s minimálnym skreslením. Kamera je vhodná na dokumentáciu, prezentácie aj rutinné laboratórne merania.
Softvér pre záznam, meranie a analýzu
Súčasťou dodávky je softvér, ktorý zabezpečuje plnú funkcionalitu kamery a umožňuje rýchly štart práce. K dispozícii sú funkcie fotografovania, záznamu videa, úpravy obrazu, lineárneho a uhlového merania aj správy obrazových súborov.
Možnosť rozšírenia o ďalšie príslušenstvo
Mikroskop MAGUS Metal 600 je možné doplniť o ďalšie okuláre, objektívy s dlhou pracovnou vzdialenosťou, digitálne kamery a kalibračné sklíčka. Vďaka tomu sa dá prispôsobiť širokému spektru materiálových analýz a špecializovaných laboratórnych aplikácií.
Obsah balenia
- digitálna kamera MAGUS CBF30
- USB kábel
- inštalačné CD s ovládačmi a softvérom
- návod na použitie a záručný list ku kamere
- základňa s napájacím vstupom, zdrojom prechádzajúceho svetla a kondenzorom, zaostrovacím mechanizmom, pracovným stolíkom a revolverovým nosičom objektívov
- osvetľovacia sústava pre pozorovanie v odrazenom svetle s krytom
- trinokulárna hlava
- rovinný achromatický objektív s korekciou na nekonečno: PL L5×/0,12 WD 26,1 mm
- rovinný achromatický objektív s korekciou na nekonečno: PL L10×/0,25 WD 20,2 mm
- rovinný achromatický objektív s korekciou na nekonečno: PL L40×/0,60 WD 3,98 mm
- rovinný achromatický objektív s korekciou na nekonečno: PL L60×/0,70 WD 2,08 mm
- okulár 10×/22 mm s dlhým očným reliéfom (2 ks)
- sklenená doska pracovného stolíka
- C-mount adaptér 1×
- šesťhranný kľúč
- sieťový napájací kábel
- sieťový kábel osvetľovacej sústavy pre odrazené svetlo
- protiprachový kryt
- návod na použitie a záručný list
Pre koho je mikroskop určený
MAGUS Metal 600 je ideálny pre metalurgické laboratóriá, geologické pracoviská, priemyselné kontrolné oddelenia, výskumné ústavy aj archeologické laboratóriá. Vďaka kombinácii odrazeného a prechádzajúceho svetla, polarizačnej mikroskopie, kvalitnej planachromatickej optiky a digitálnej dokumentácie poskytuje presné výsledky pri analýze mikroštruktúr kovov, zliatin, povlakov a ďalších technických materiálov.
Technické parametre
Metalurgický trinokulárny mikroskop s digitálnym zobrazovaním a polarizačnou výbavou pre materiálovú analýzu
Kategória
| Skupina produktu | Metalurgický mikroskop – digitálny set |
Konštrukcia
| Typ hlavy | Trinokulárna Siedentopf |
| Sklon hlavy | 30° |
| Materiál tela | Pevné hliníkové telo |
| Priemer tubusu | 30 mm |
Kontrastné metódy
| Svetlé pole | Áno |
| Polarizácia | Áno |
Optika
| Interpupilárna vzdialenosť | 48 – 75 mm |
| Dioptrická korekcia | ±5 dpt (ľavý tubus) |
Okulár
| Typ | 10× / 22 mm, očný reliéf 10 mm |
| Voliteľné varianty | 10× / 22 mm so stupnicou; 12,5× / 14; 15× / 15; 20× / 12; 25× / 9 |
Objektívy / Zväčšenie
| Typ objektívov | Planachromatické objektívy ∞ |
| Objektívy | PL L5×/0,12; PL L10×/0,25; PL L40×/0,60; PL L60×/0,70 |
| Voliteľné objektívy | PL L20×/0,40; PL L50×/0,70; PL L80×/0,80; PL L100×/0,85 (suchý) |
| Revolver | 5-násobný |
| Celkové zväčšenie | 50× – 600× |
| Voliteľné zväčšenie | 50× – 2500× |
| Parfokálna vzdialenosť | 45 mm |
| Pracovná vzdialenosť | 26,1 mm (5×); 20,2 mm (10×); 3,98 mm (40×); 2,08 mm (60×) |
Osvetlenie
| Typ osvetlenia | Prechádzajúce a dopadajúce (duálne) |
| Svetelný zdroj | Halogén 12 V / 30 W |
| Regulácia jasu | Áno |
| Svetelné filtre | Zelený, modrý, žltý, matný |
Zaostrovanie / mechanika
| Zaostrovanie | Koaxiálne hrubé a jemné |
| Hrubé zaostrovanie | 25 mm, s aretáciou a reguláciou tuhosti |
| Jemné zaostrovanie | 0,002 mm |
| Stolík | Dvojosý mechanický so sklenenou doskou |
| Rozmer stolíka | 210 × 140 mm |
| Zdvih stolíka | 75 / 50 mm |
| Kondenzor | Abbe NA 1,25, centrovateľný a výškovo nastaviteľný, aperturná clona, výklopná šošovka |
Polarizačná výbava
| Analyzátor | Vstavaný |
| Polarizátor | Odnímateľný |
Napájanie
| Napätie | 220 ± 22 V |
| Frekvencia | 50 Hz |
| Sieťové napájanie | AC |
Digitálny systém
| Snímač | SONY Exmor CMOS |
| Farebnosť | Farebný |
| Rozlíšenie | 3072 × 2048 px |
| Megapixely | 6,3 MP |
| Veľkosť snímača | 1/1,8" (7,37 × 4,92 mm) |
| Veľkosť pixelu | 2,4 × 2,4 µm |
| Citlivosť na svetlo | 425 mV pri 1/30 s |
| Pomer signál/šum | 0,15 mV pri 1/30 s |
| Expozičný čas | 0,02 ms – 15 s |
| Snímková frekvencia | 59 fps (1536 × 1024 / 3072 × 2048) |
| Záznam | Video a snímky |
| Formát obrazu | *.jpg, *.bmp, *.png, *.tif |
| Formát videa | *.wmv, *.avi, *.h264, *.h265 |
| Spektrálny rozsah | 380 – 650 nm (IR filter) |
| Typ uzávierky | ERS (elektronická rolovacia) |
| Vyváženie bielej | Automatické, manuálne |
| Riadenie expozície | Automatické, manuálne |
| Softvér | MAGUS View |
| Výstup | USB 3.0 (5 Gb/s) |
| Typ montáže | C-mount |
| Napájanie kamery | DC 5 V (USB); 12 V / 3 A adaptér |
Prevádzkové podmienky
| Teplota prevádzky | 5 °C až 35 °C |
| Teplota kamery | −10 °C až 50 °C |
| Vlhkosť | 30 – 80 % |
Balenie a hmotnosť
| Rozmery balenia | 350 × 300 × 750 mm |
| Hmotnosť netto | 11 kg |
| Prepravná hmotnosť | 15,1 kg |
| Ochrana | Protiprachový kryt |
Informácie o produkte
| EAN | 5905555018270 |
| Oblasť použitia | Metalografická analýza |
| Typ používateľa | Profesionáli, pokročilí používatelia |
| Náročnosť montáže | Zložitá |
Technické údaje podľa oficiálneho datasheetu výrobcu.
