Popis

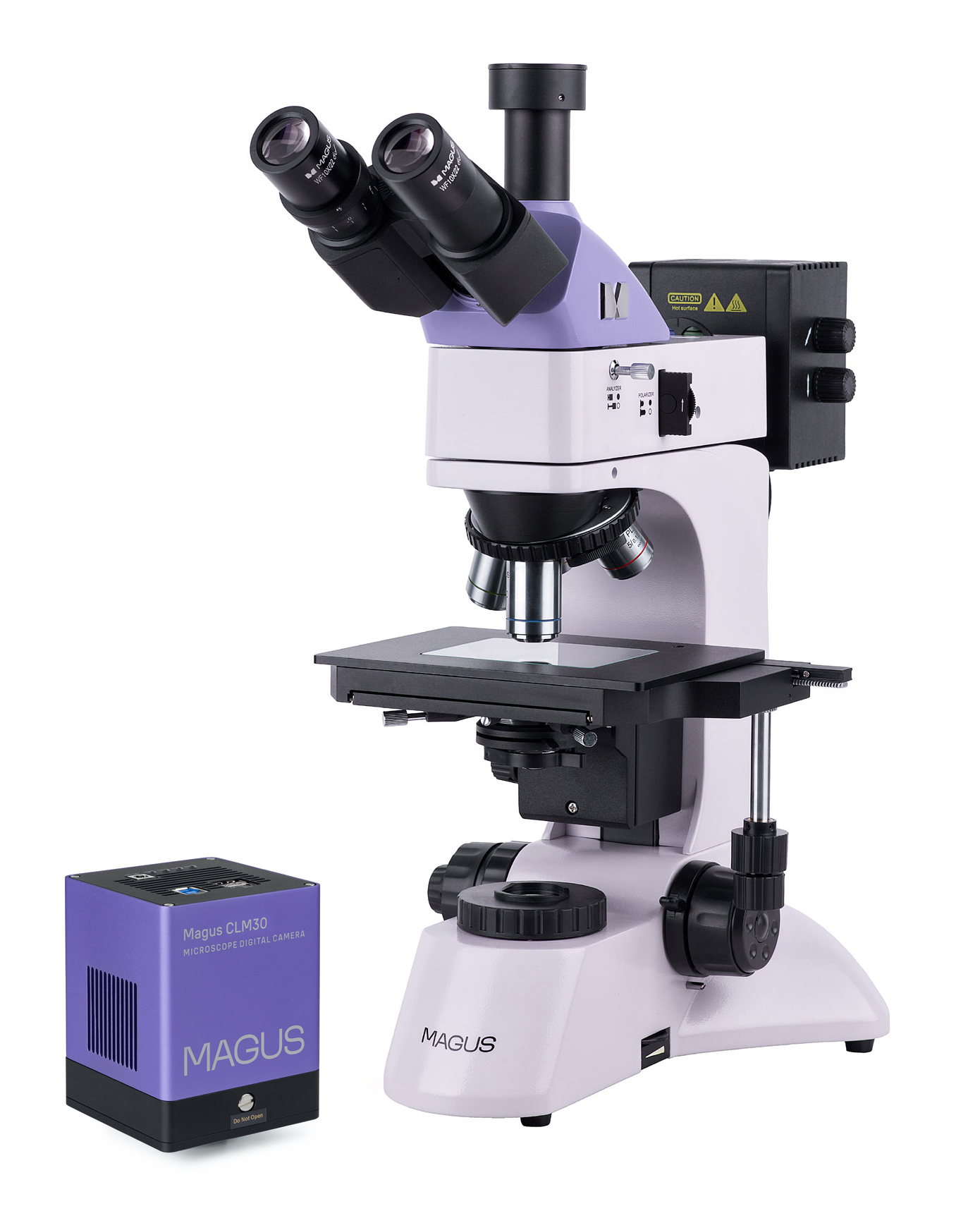

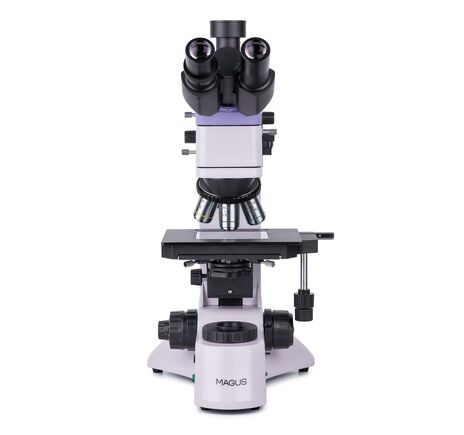

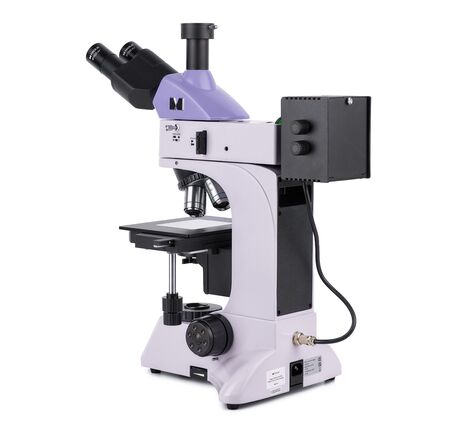

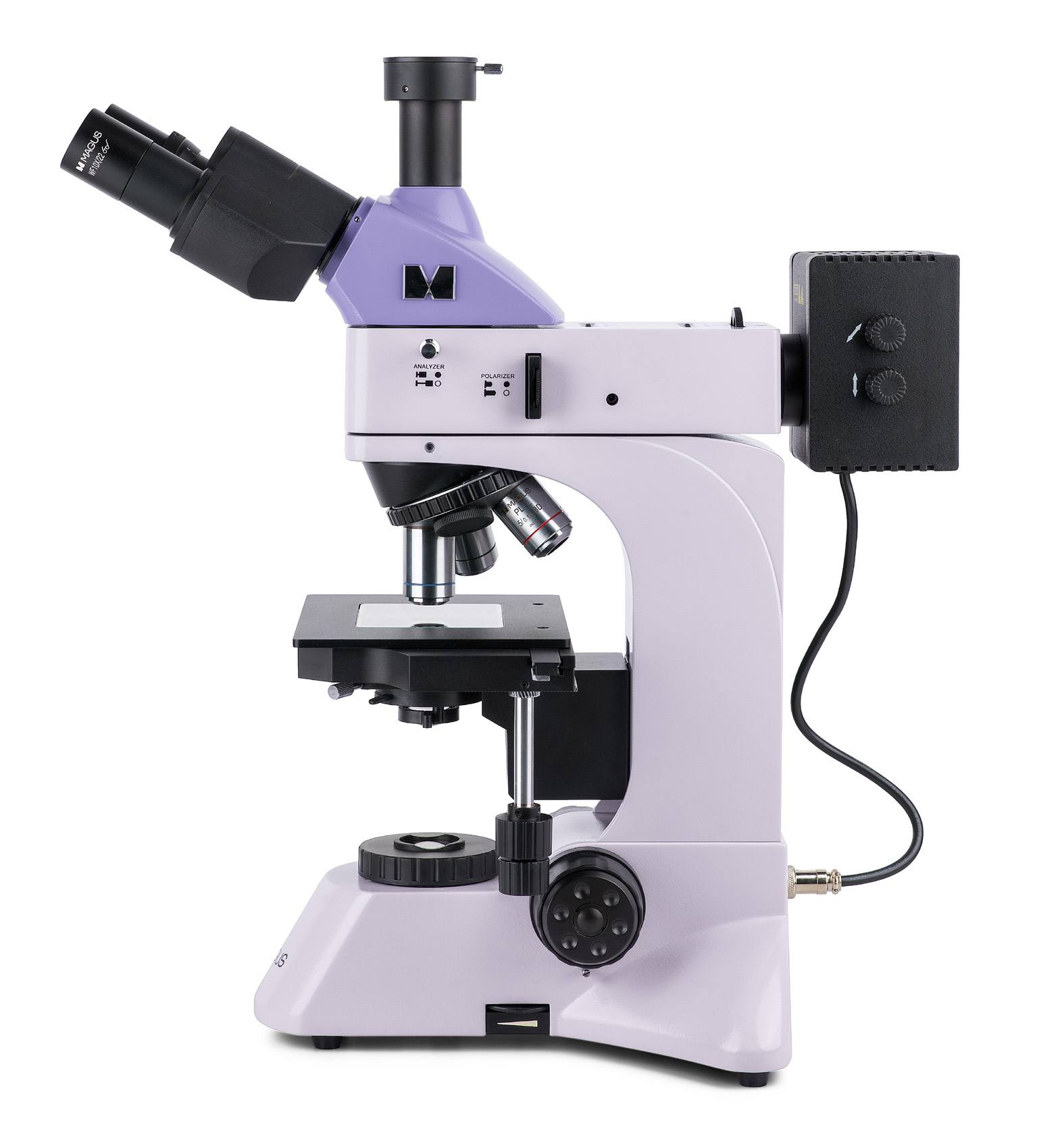

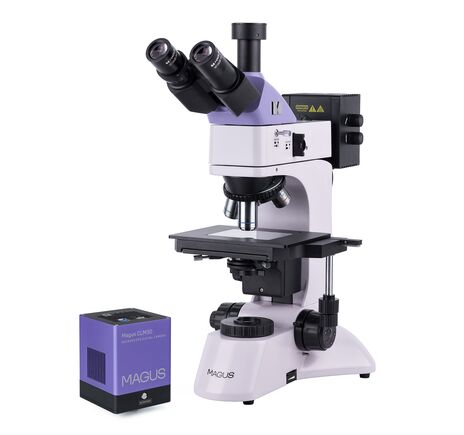

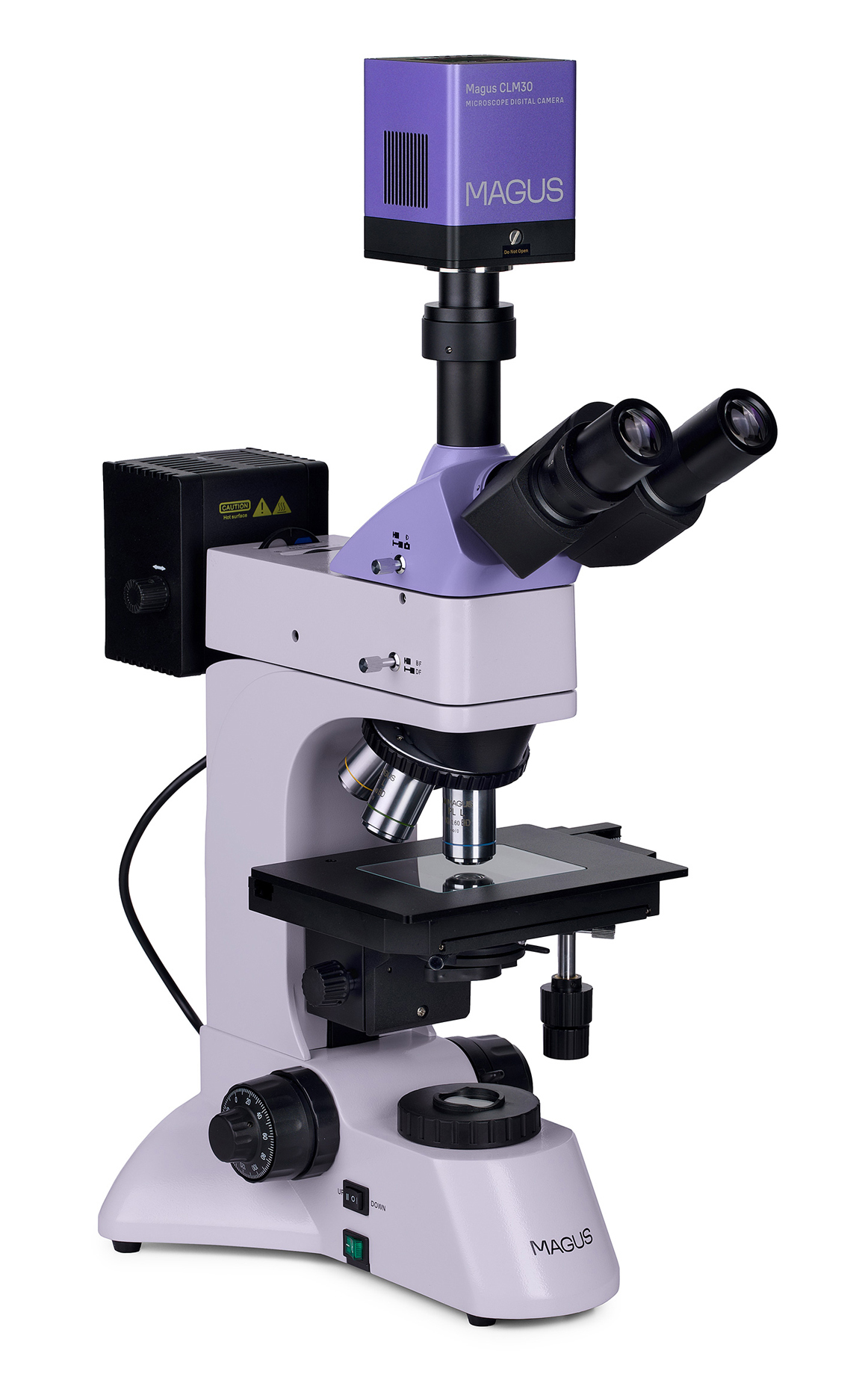

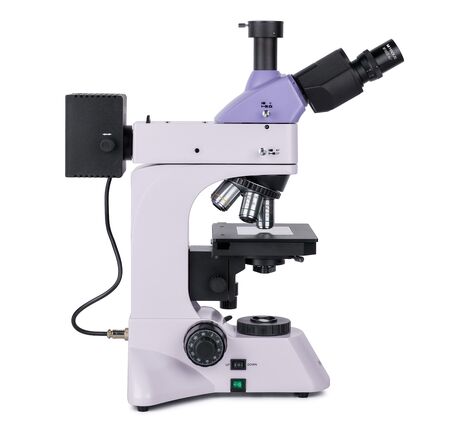

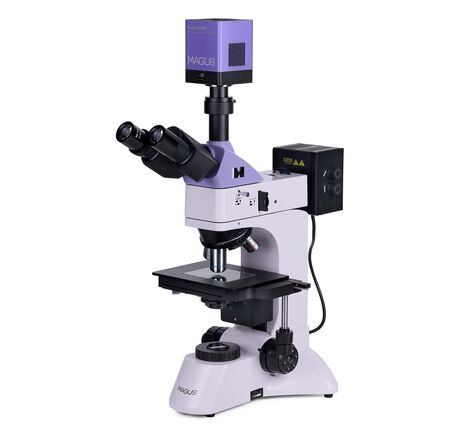

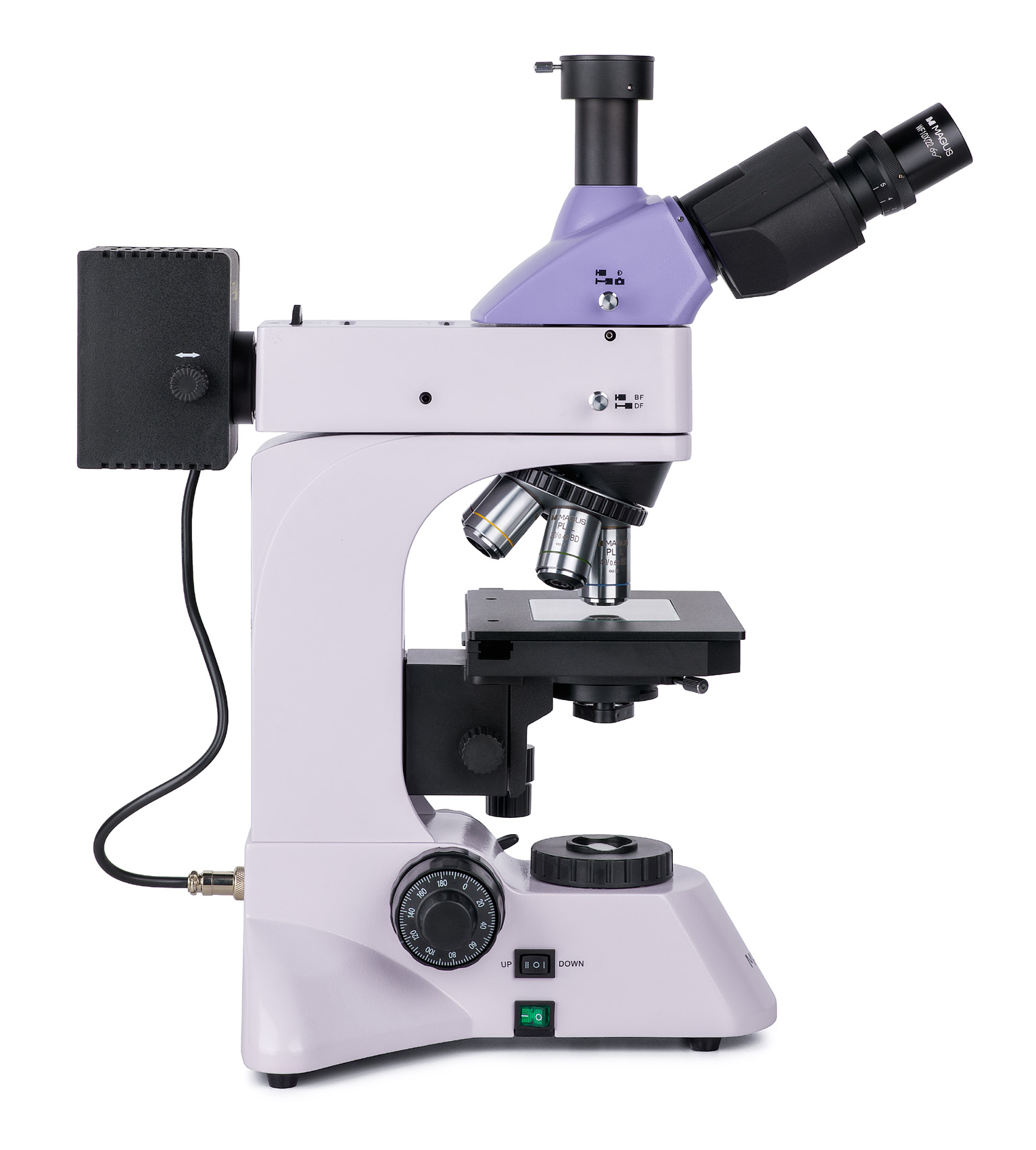

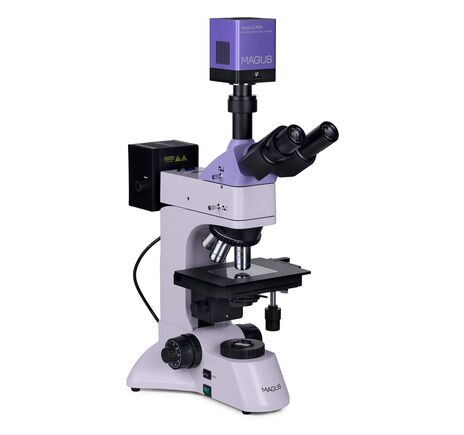

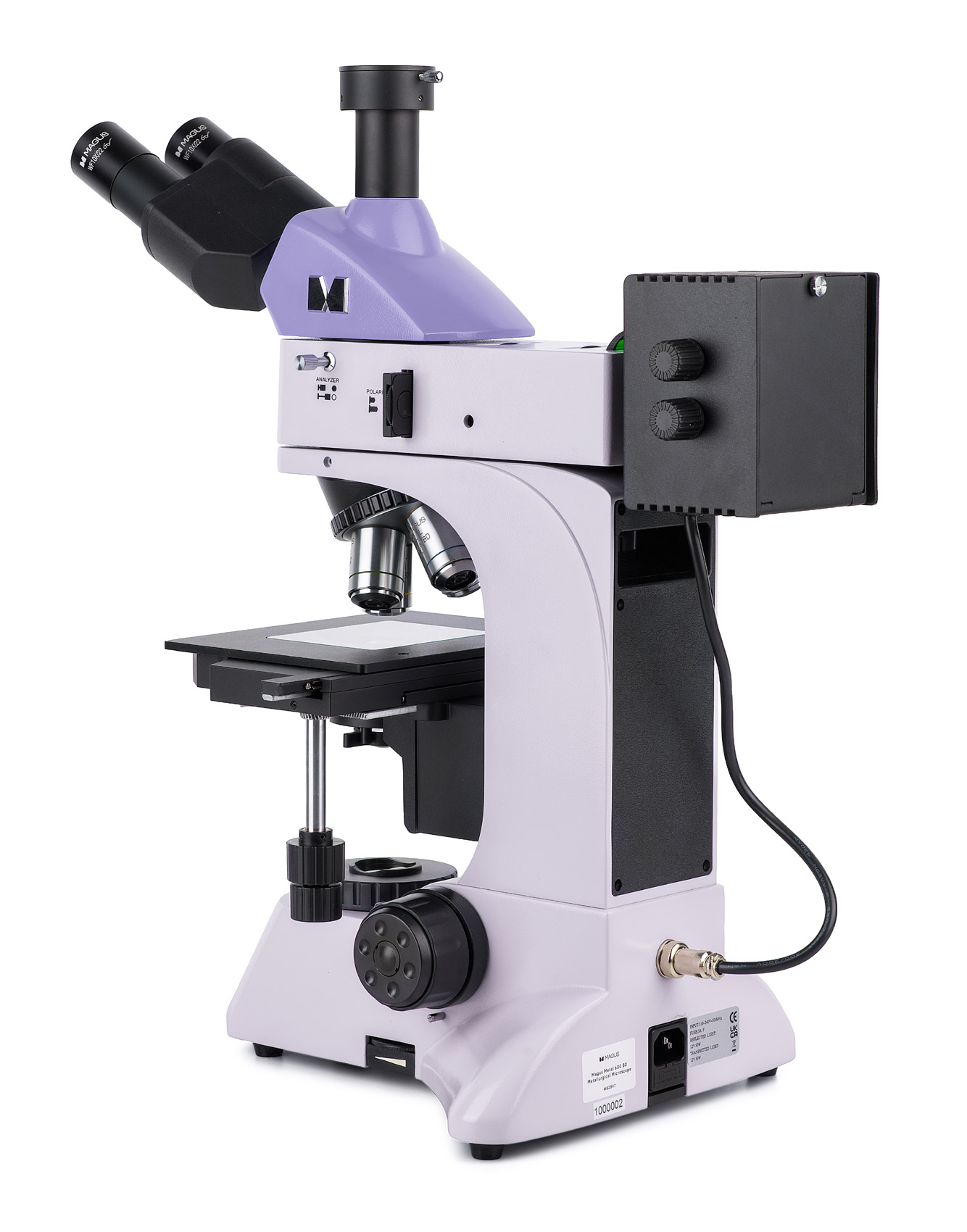

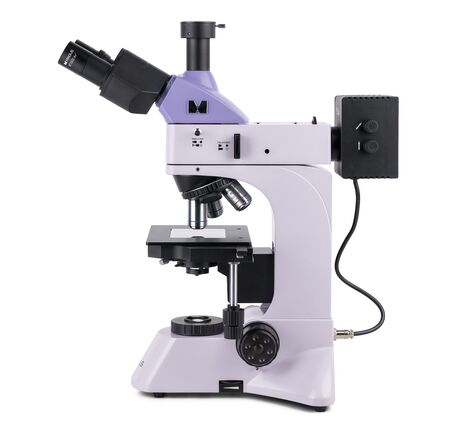

Metalurgický digitálny mikroskop MAGUS Metal D600 BD je určený na štúdium objektov v odrazenom svetle pomocou mikroskopie v jasnom poli, tmavom poli a polarizačnej mikroskopie. Je ideálny na analýzu kovových a polovodičových vzoriek aj ďalších plochých a leštených vzoriek s vysokou odrazivosťou. V prechádzajúcom svetle umožňuje pozorovanie priesvitných materiálov, ako sú tenké vrstvy alebo častice zachytené na filtroch. Mikroskop je vhodný pre metalurgický a strojársky priemysel, laboratóriá kontroly kvality aj technické univerzity.

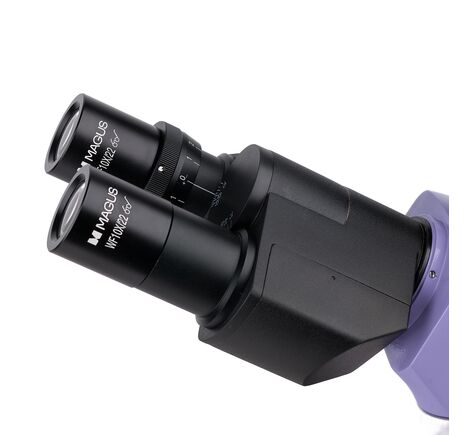

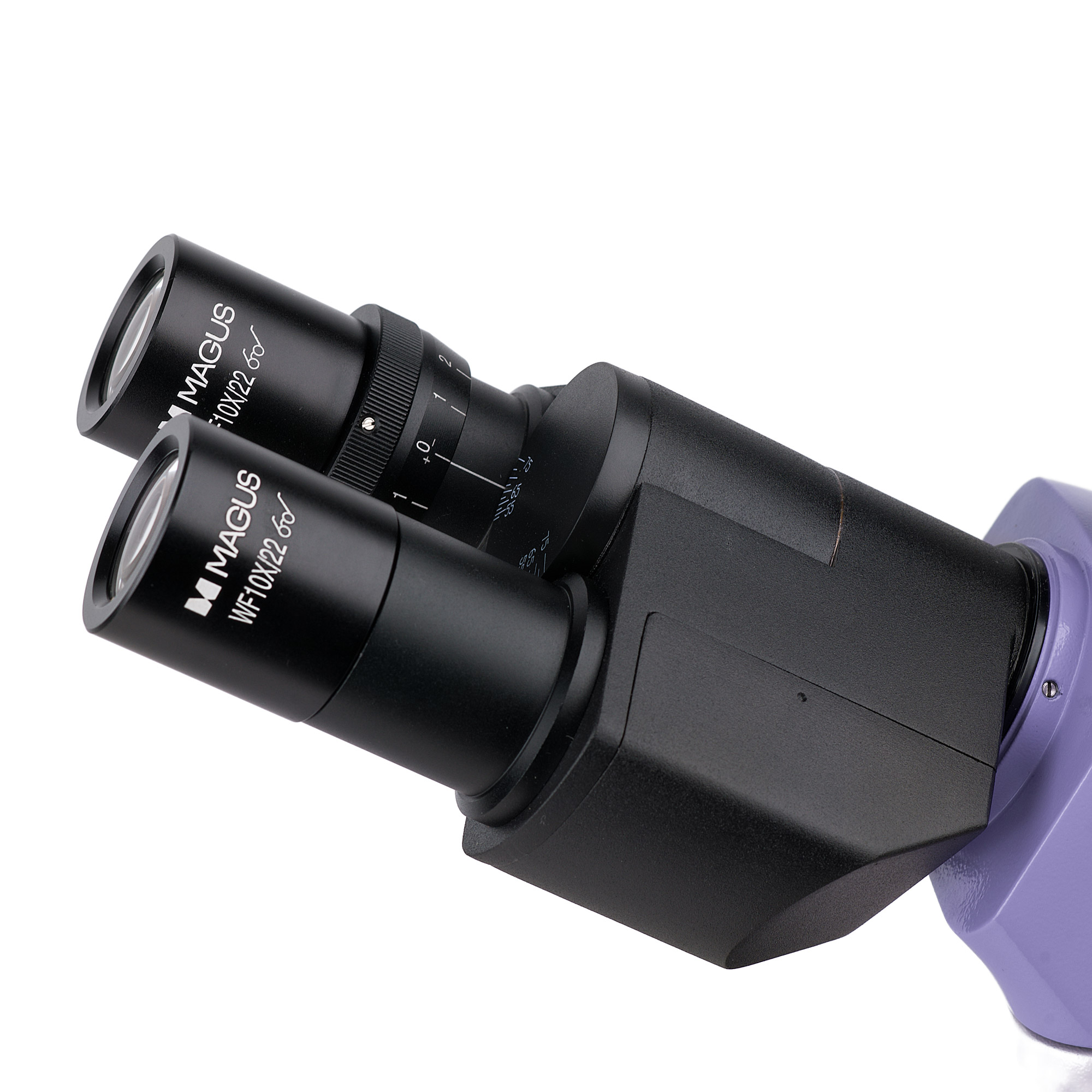

Trinokulárna hlava s digitálnym výstupom
Trinokulárna hlava je vybavená trinokulárnym tubusom, v ktorom je upevnená digitálna kamera. Rozdeľovač lúča umožňuje dve polohy 100:0 a 0:100, takže svetelný tok smeruje buď do okulárov, alebo do trinokulárneho tubusu. Na ľavom okulári sa nachádza dioptrický krúžok na presné doladenie obrazu.
Planachromatická optika pre jasné aj tmavé pole
- základný rozsah zväčšenia 50× – 400×
- revolverový nosič pre 5 objektívov
- rovinné achromatické objektívy s dlhou pracovnou vzdialenosťou
- BD objektívy pre jasné aj tmavé pole
- 1 voľný slot pre doplnenie ďalšieho objektívu

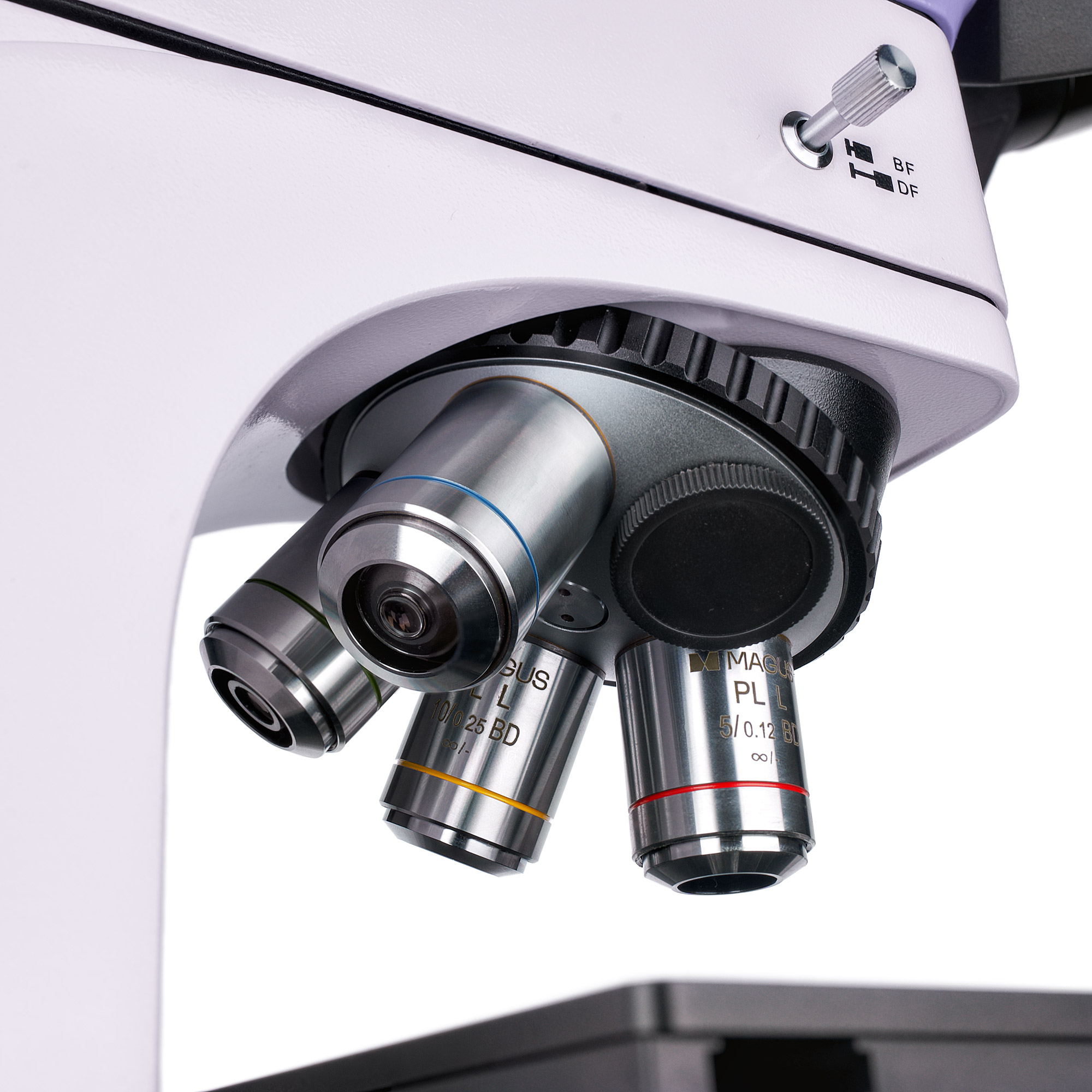

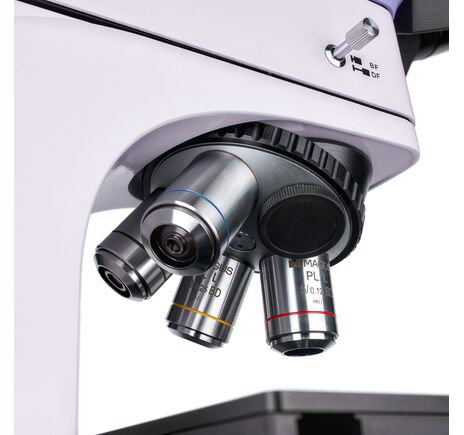

Revolverový nosič je orientovaný dovnútra, takže používateľ má dobrý prehľad o práve zaradenom objektíve. Dodávané objektívy pokrývajú bežné materiálové analýzy a systém je možné rozšíriť o ďalšie objektívy a okuláre pre vyššie zväčšenia.

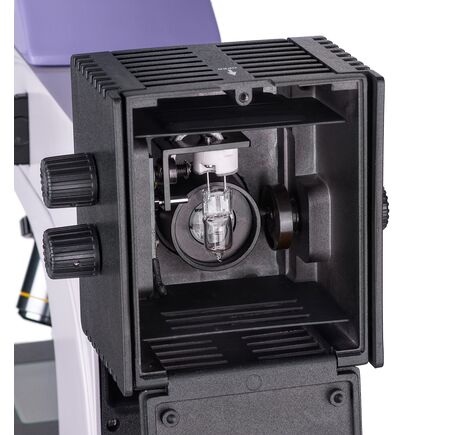

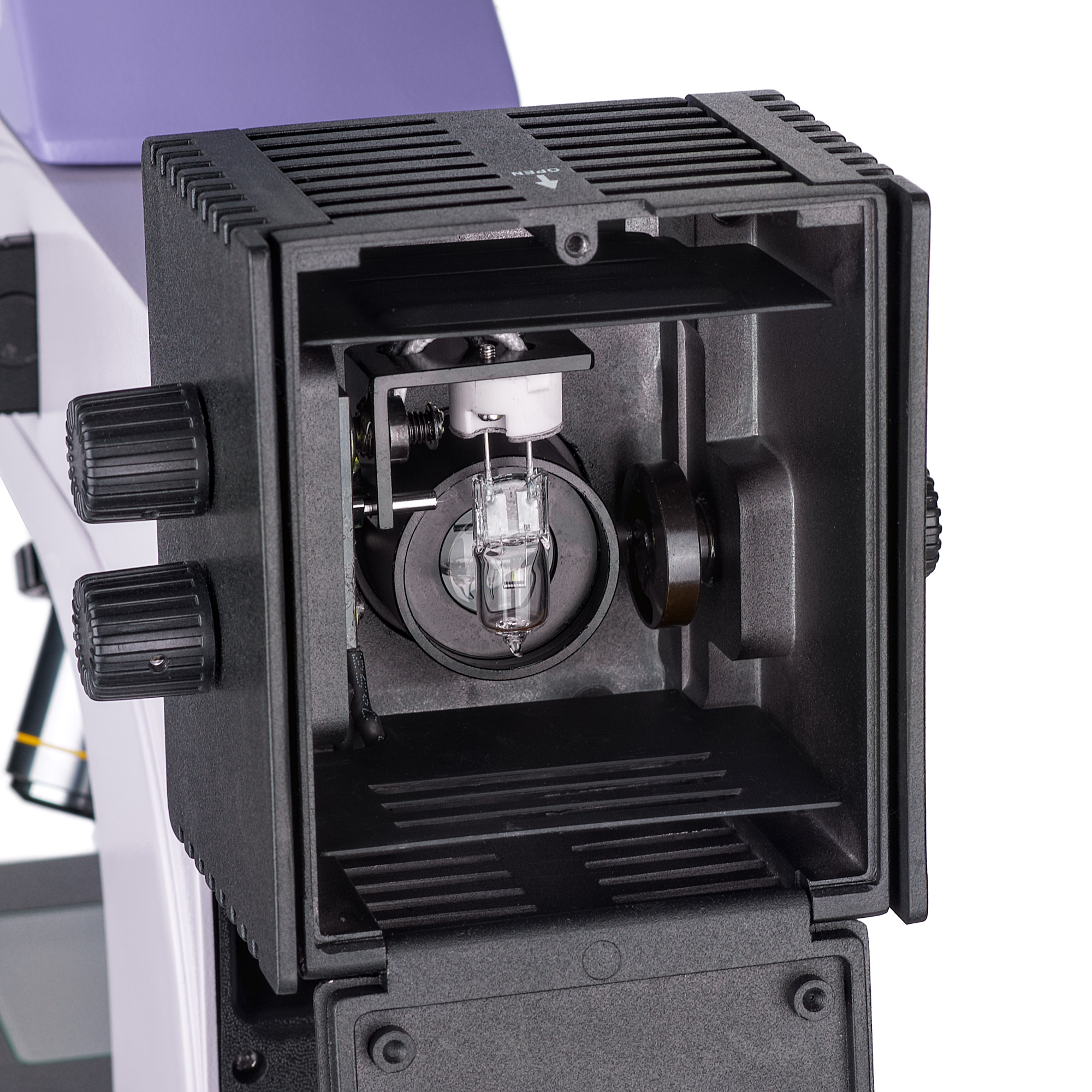

Výkonné halogénové osvetlenie pre odrazené aj prechádzajúce svetlo

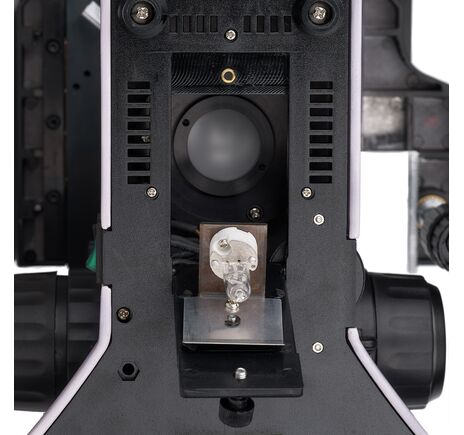

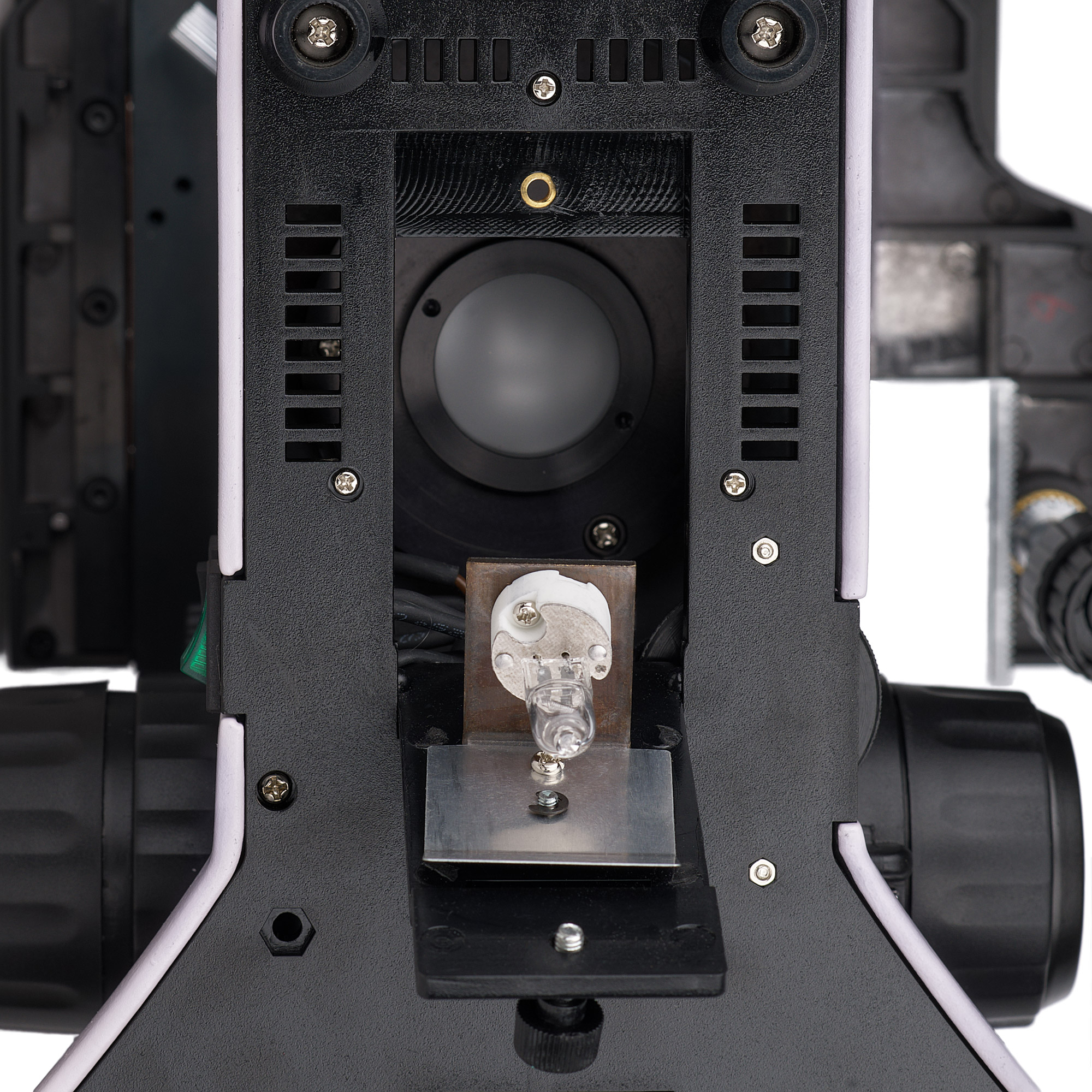

Osvetľovacia sústava využíva halogénové zdroje s teplým svetlom, ktoré neunavuje oči ani pri dlhšej práci. Pre prechádzajúce svetlo slúži 30 W halogénová žiarovka a pre odrazené svetlo 50 W halogénová žiarovka, čo zabezpečuje dostatočný výkon aj pri mikroskopii v tmavom poli.
- prechádzajúce svetlo: 30 W halogén
- odrazené svetlo: 50 W halogén
- vhodné pre mikroskopiu v jasnom aj tmavom poli
- príjemná farebná teplota pre dlhodobú prácu

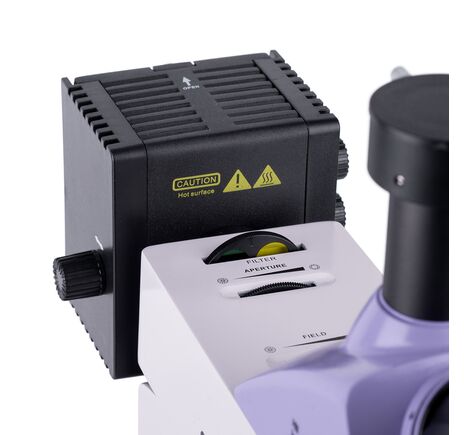

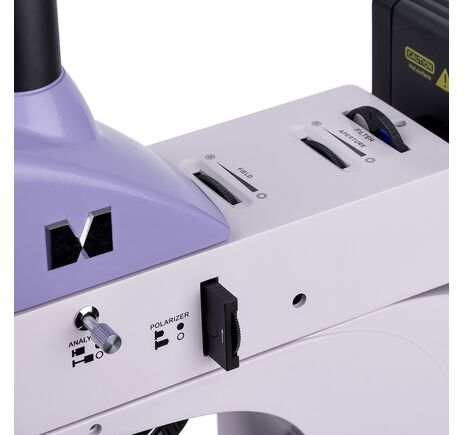

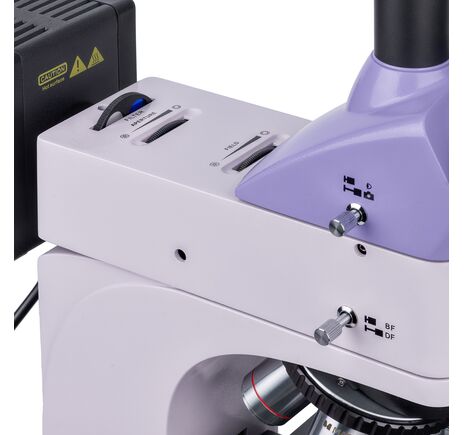

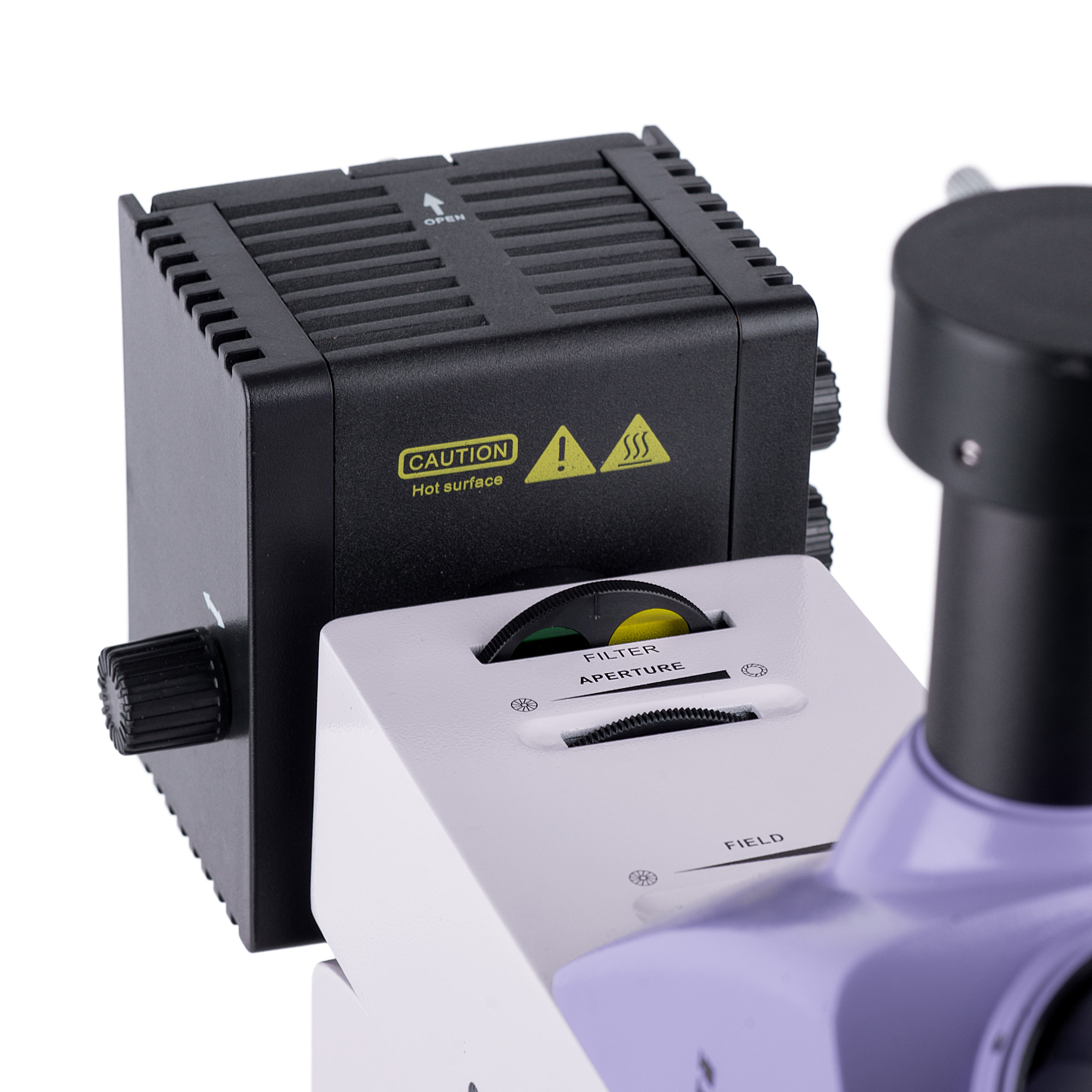

Köhlerovo osvetlenie a polarizačné zariadenie

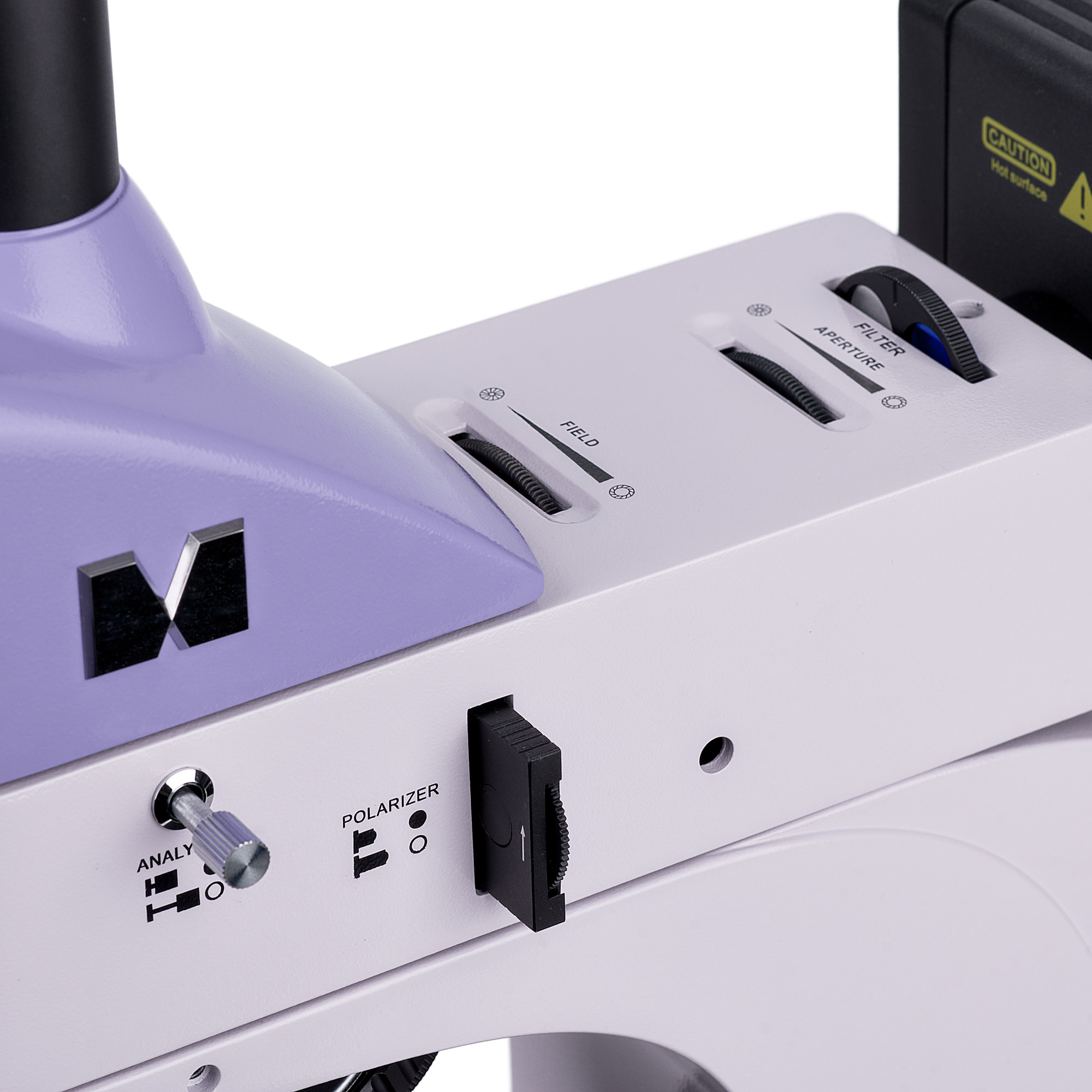

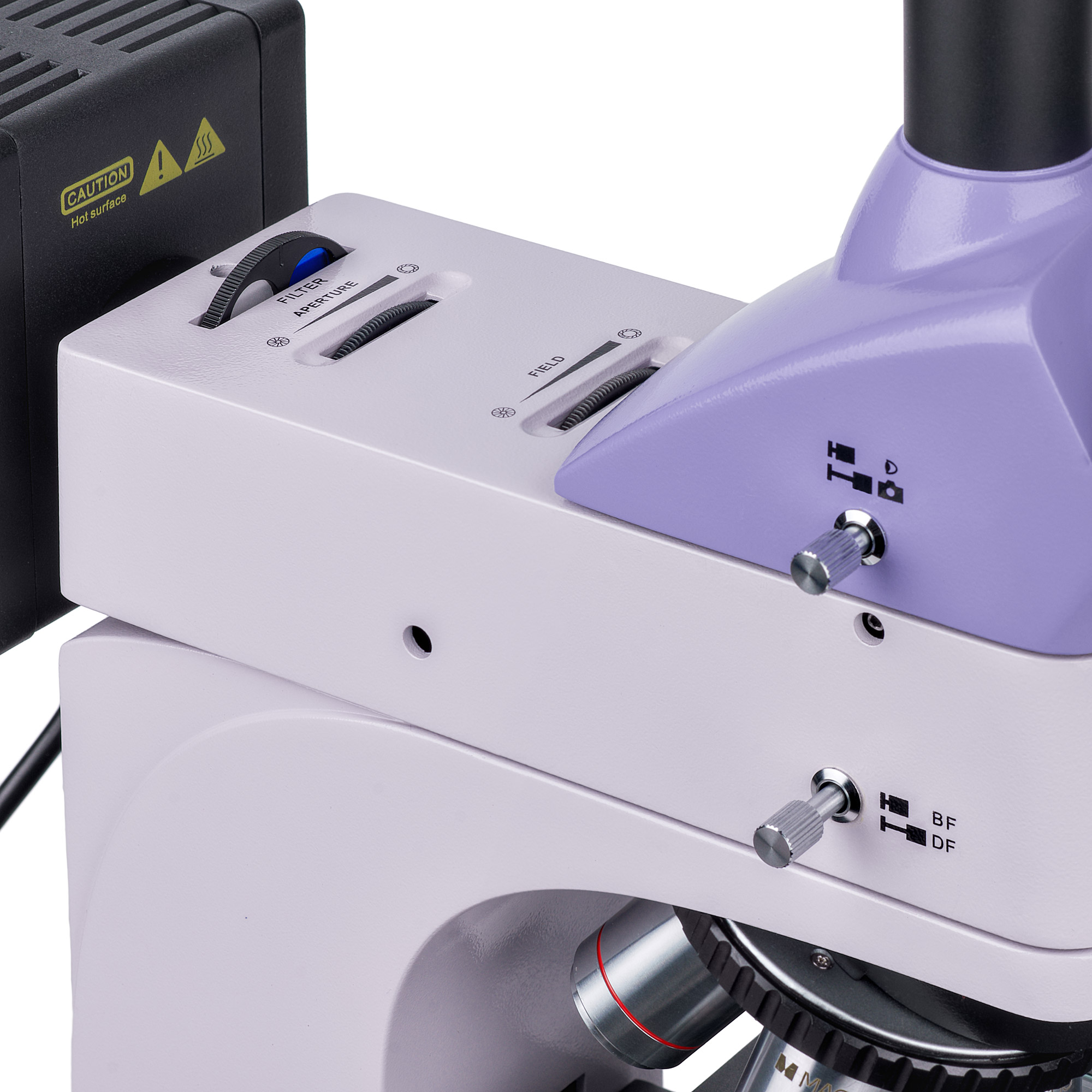

Osvetľovacia sústava pre odrazené svetlo obsahuje zariadenie pre tmavé pole, polarizačné zariadenie, centrovateľnú poľnú a apertúrnu clonu pre Köhlerovo osvetlenie a farebné filtre. Centrovať je možné aj samotný zdroj svetla, čo umožňuje presné nastavenie osvetlenia pre maximálny kontrast a čistotu obrazu.
- jasné pole
- tmavé pole
- polarizačná mikroskopia
- Köhlerovo osvetlenie v odrazenom svetle

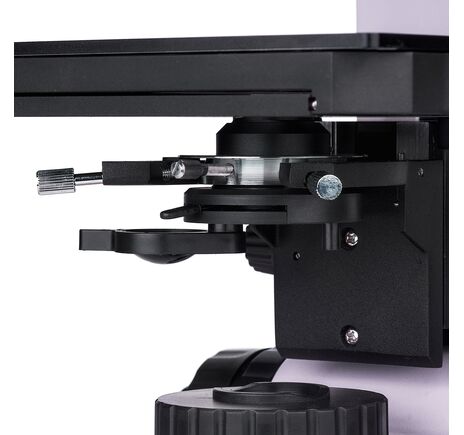

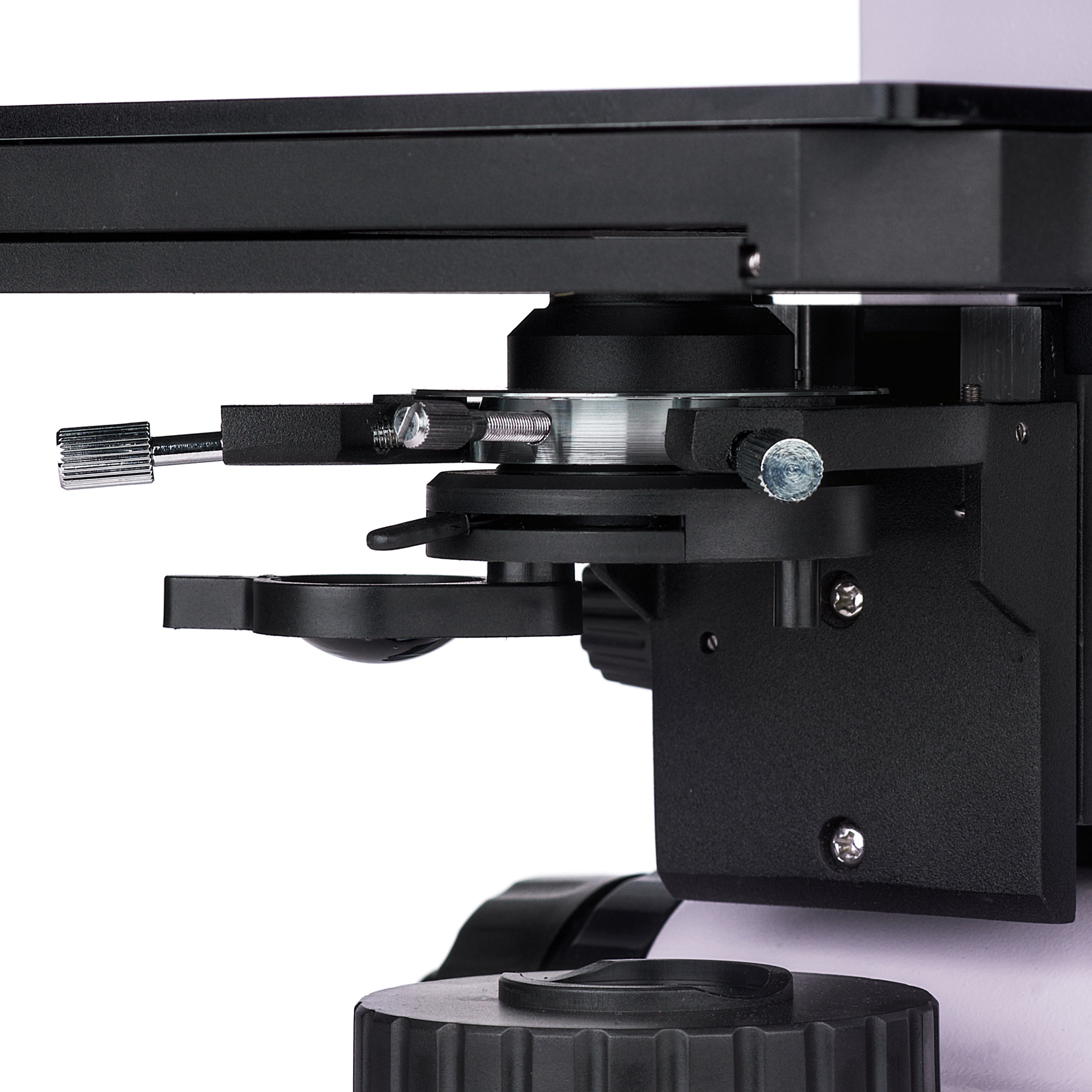

Pre prechádzajúce svetlo je mikroskop vybavený kondenzorom s výklopnou šošovkou pre objektívy s malým zväčšením, ako aj apertúrnou a poľnou clonou pre Köhlerovu metódu. Kondenzor je možné centrovať a výškovo nastaviť.

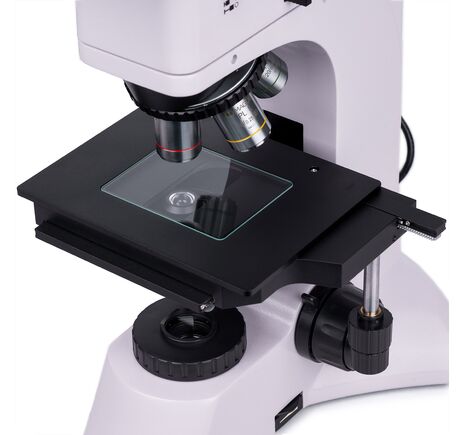

Mechanický pracovný stolík a presné zaostrovanie

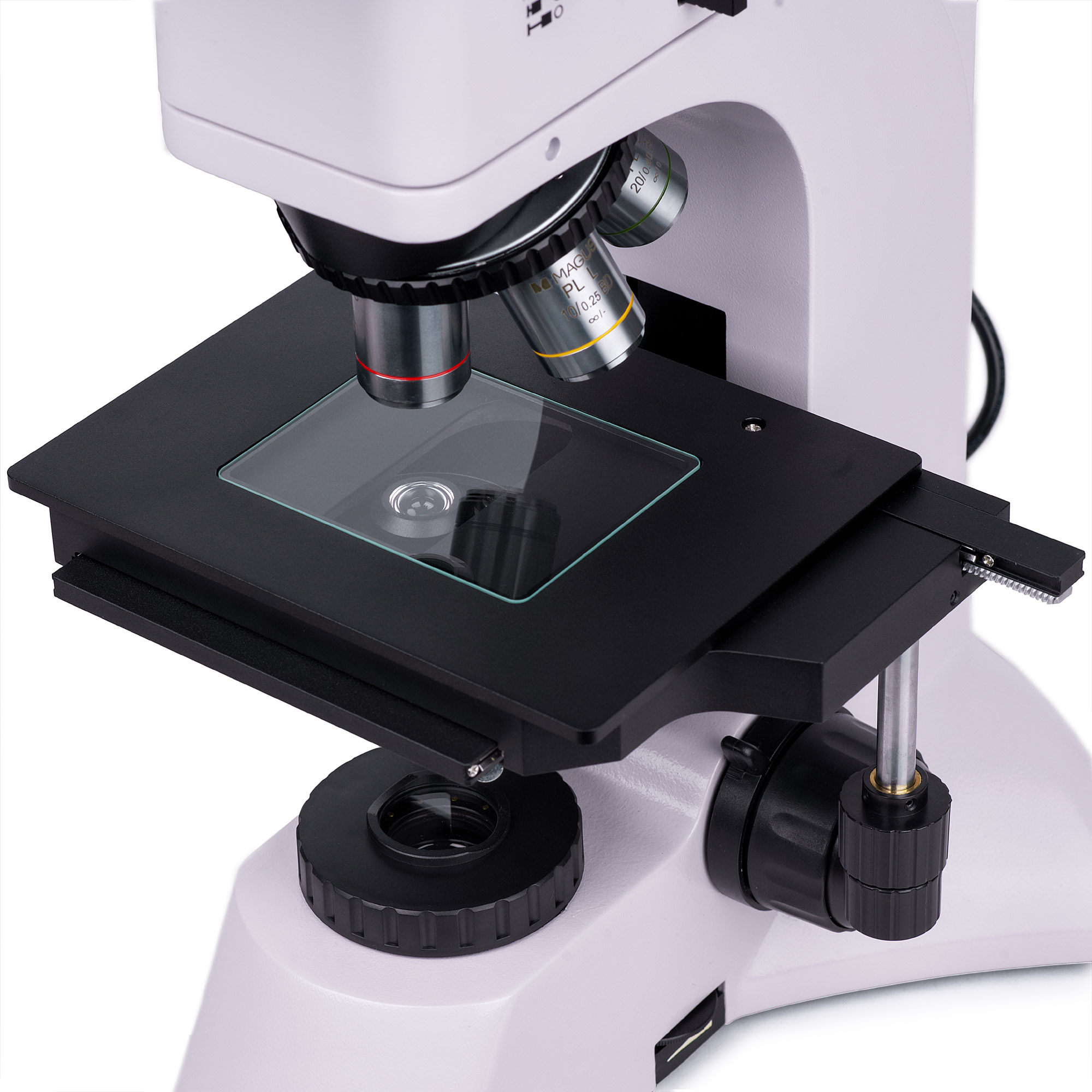

Vzorka sa posúva spolu so stolíkom v dvoch osiach. Maximálna výška skúmaného vzorku nesmie presiahnuť 20 mm. Pri práci s priesvitnými materiálmi je stolík vybavený priehľadnou sklenenou doskou.
- maximálna výška vzorky 20 mm
- dvojosý mechanický posun stolíka
- priehľadná doska pracovného stolíka

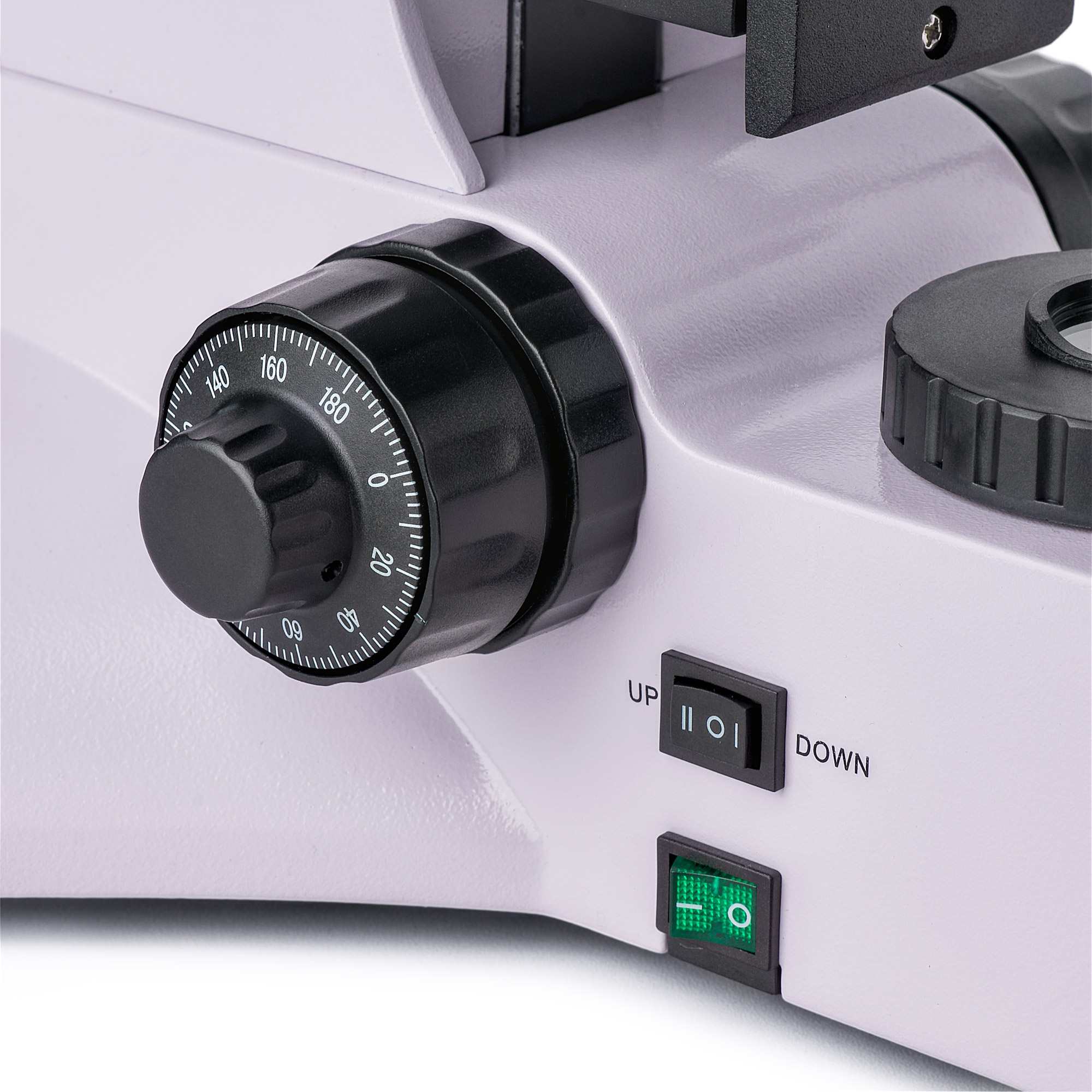

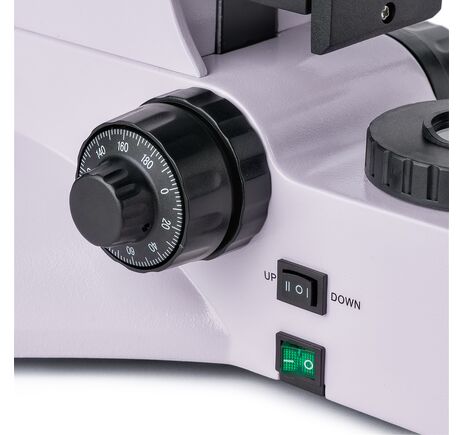

Zaostrovanie sa nastavuje pomocou koaxiálnych ovládačov hrubého a jemného posuvu, ktoré sú umiestnené na oboch stranách spodnej časti mikroskopu. Mechanizmus hrubého zaostrenia má na pravej strane aretačný prvok a na ľavej strane nastavenie tuhosti.

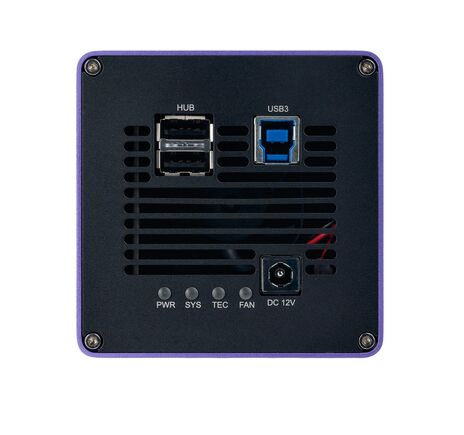

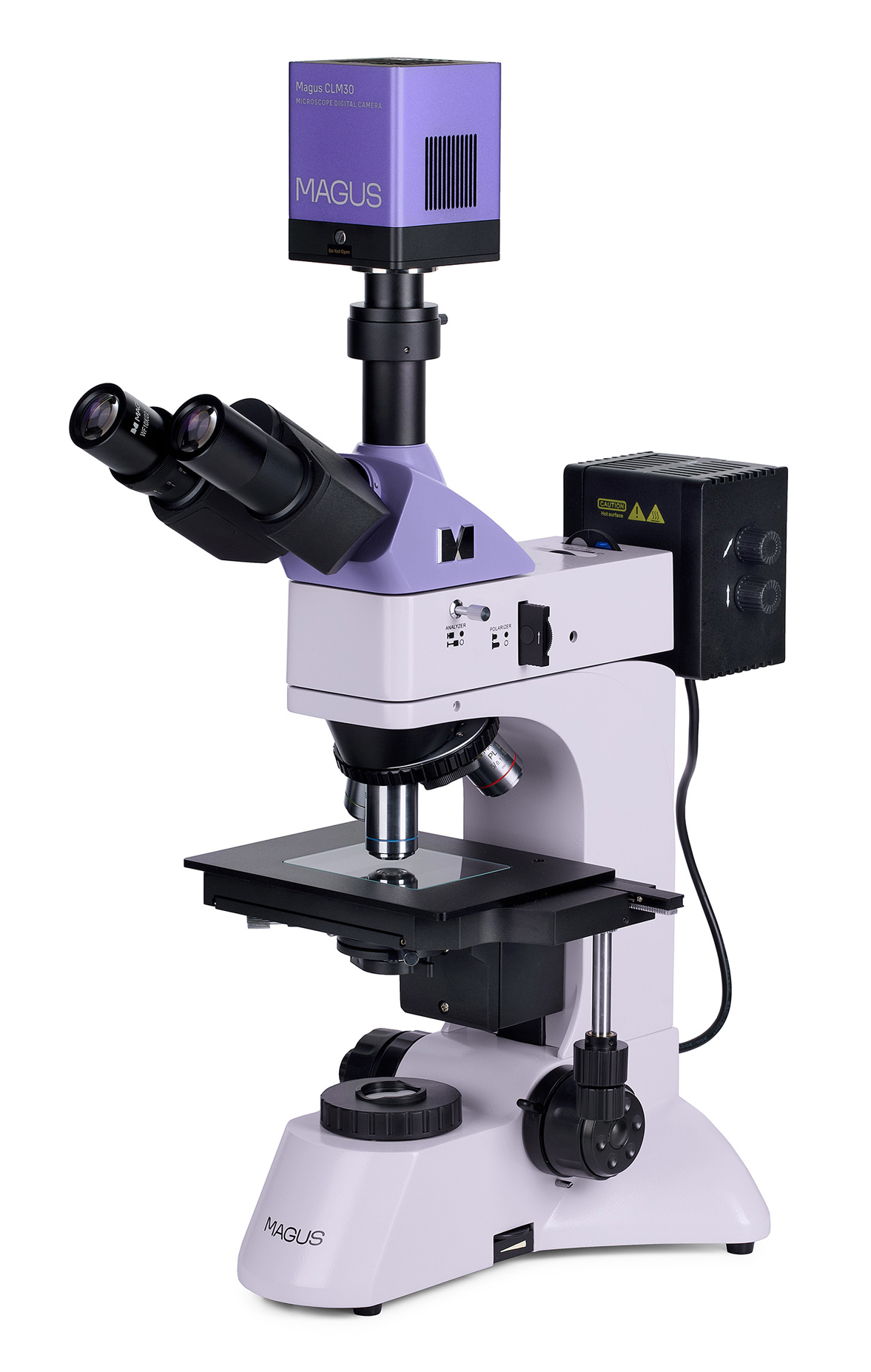

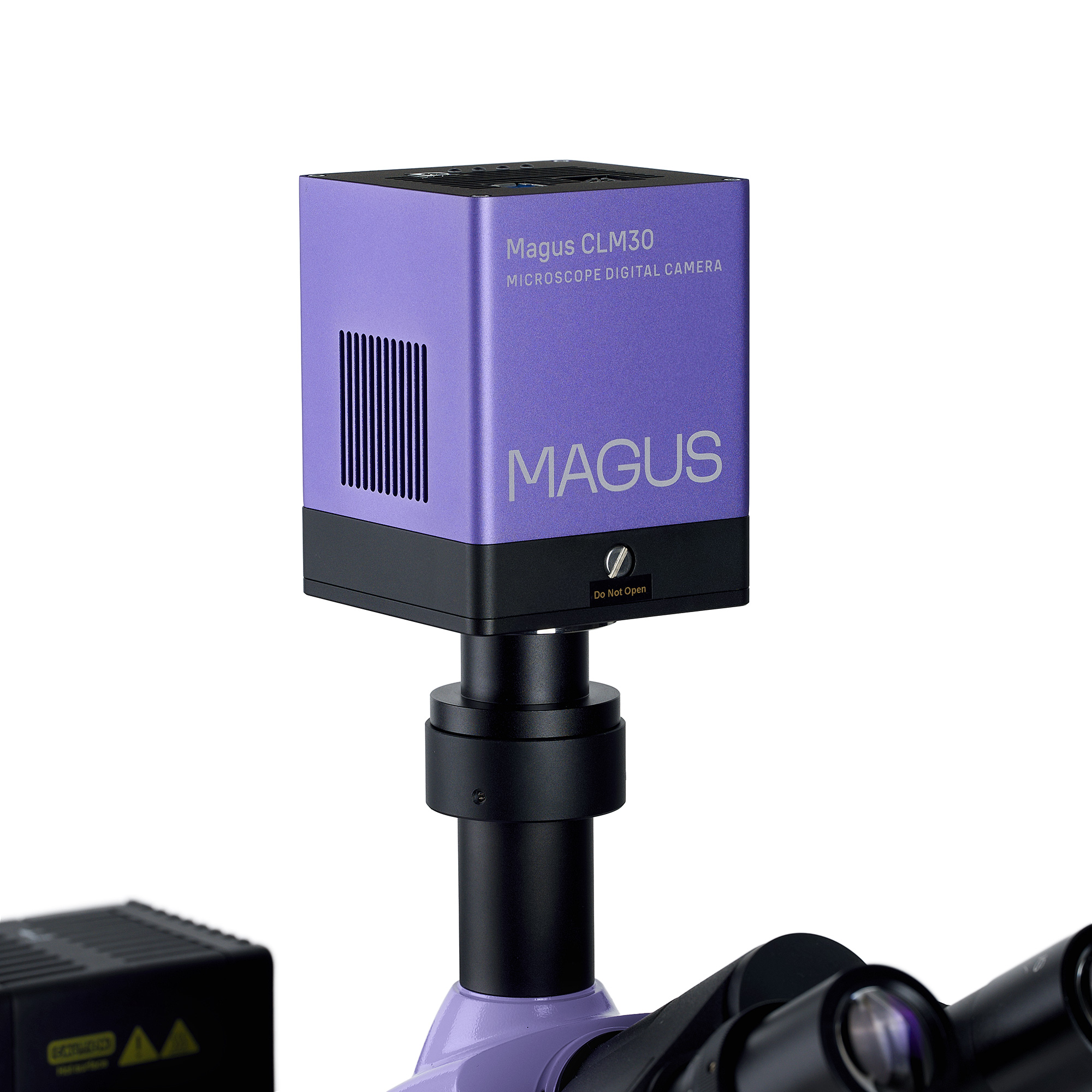

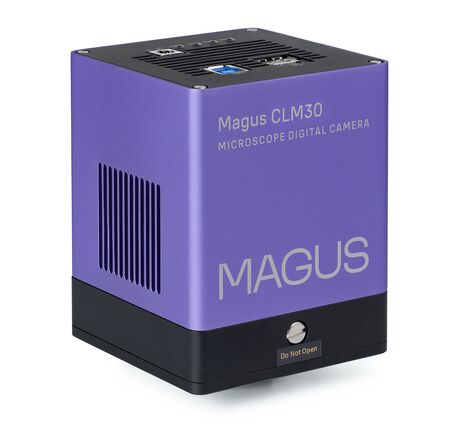

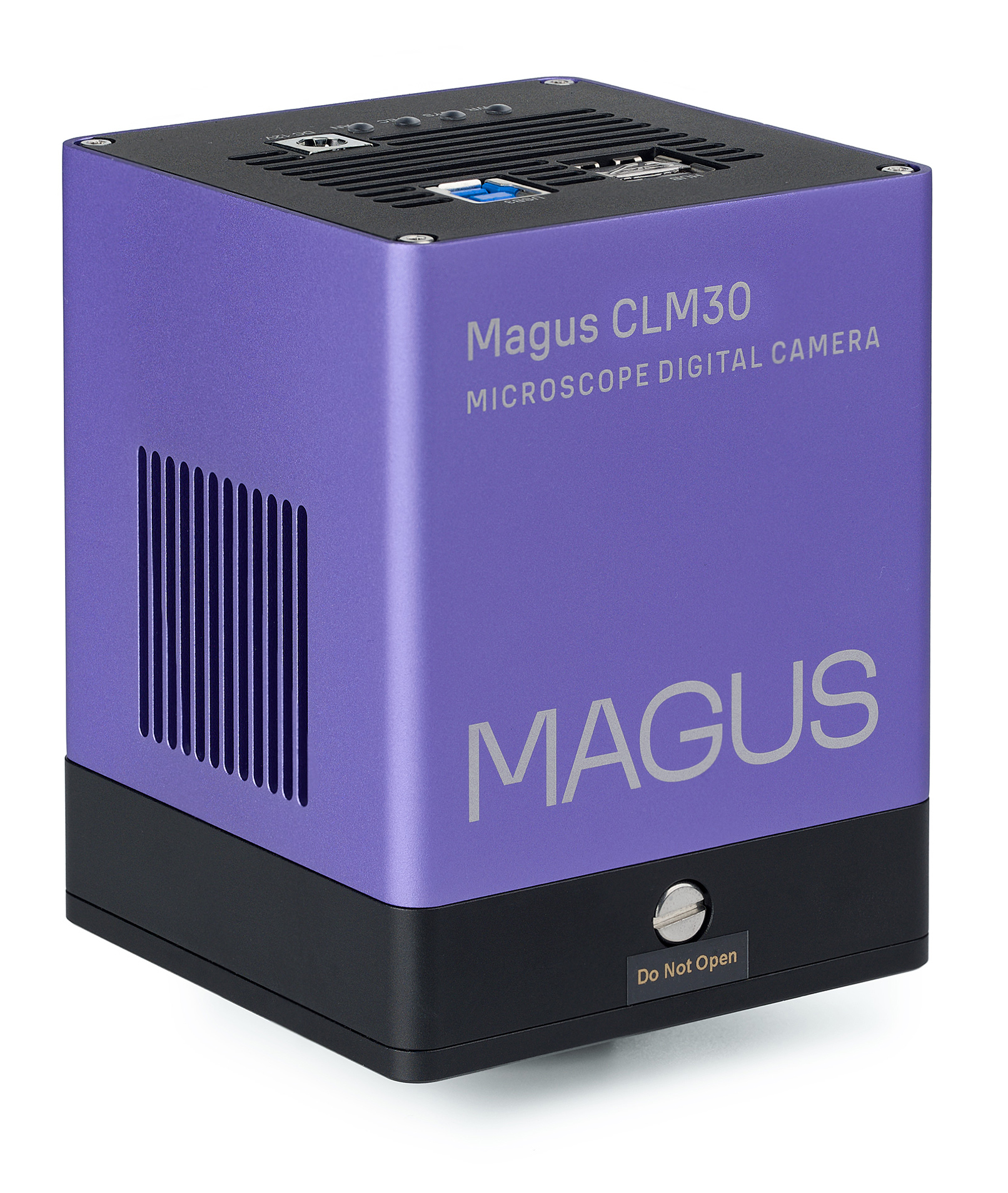

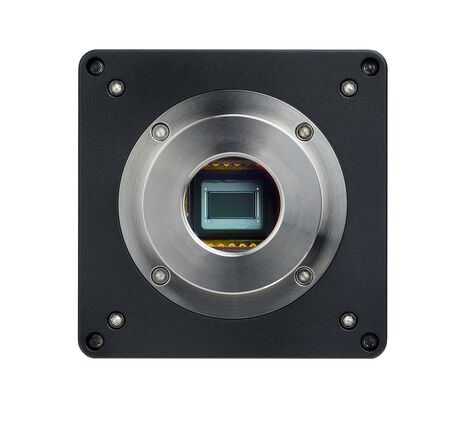

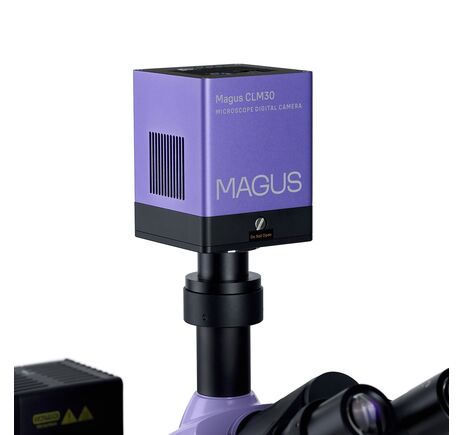

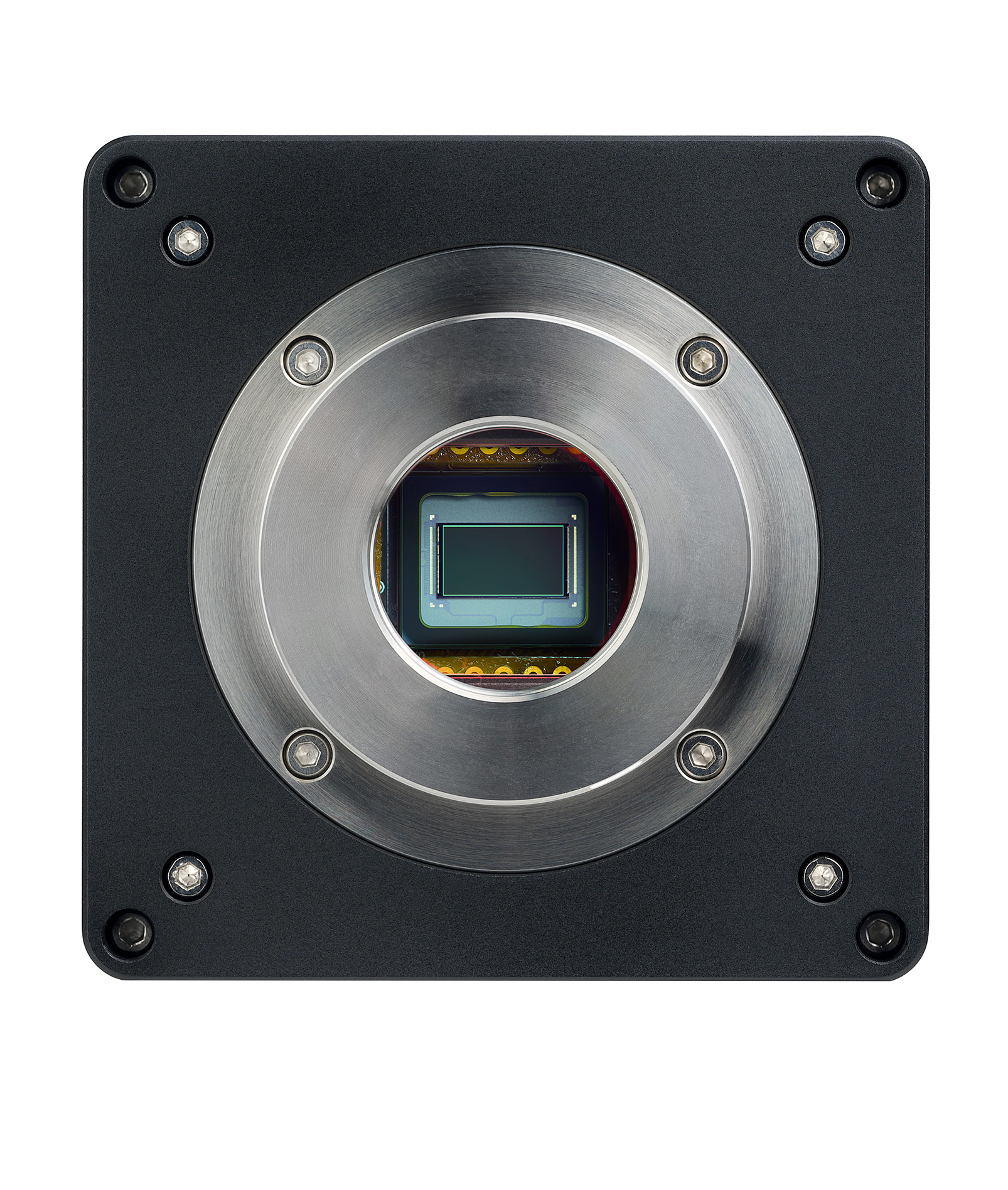

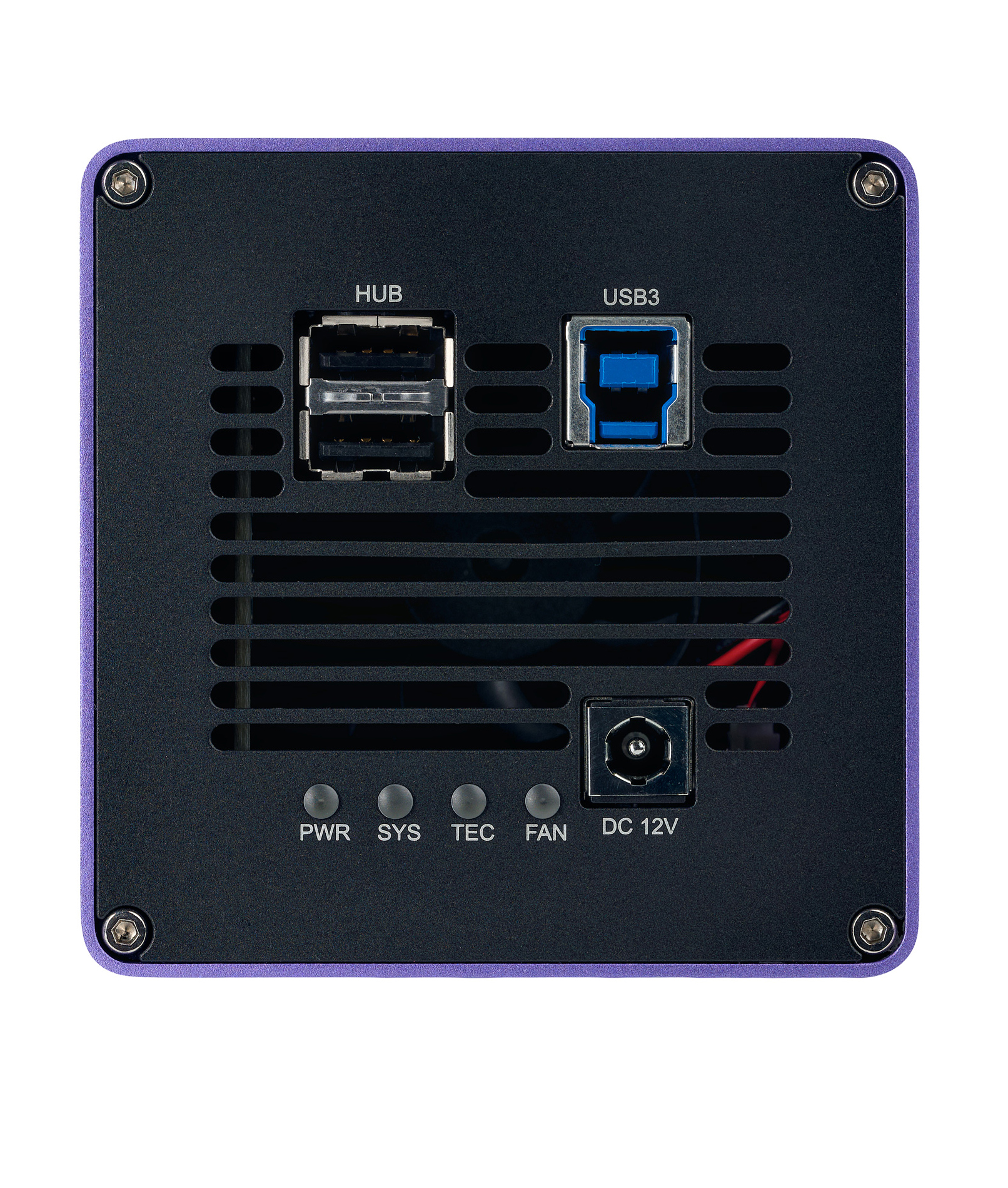

Digitálna kamera MAGUS CLM30 pre detailný 4K obraz
Digitálna kamera MAGUS CLM30 je optimalizovaná pre fluorescenčnú mikroskopiu a mikroskopiu v tmavom poli. Je vybavená 8,3 Mpx farebným CMOS snímačom SONY Exmor s podsvietením a vytvára detailné snímky v rozlíšení 3840 × 2160 px. Je vhodná najmä pre objektívy 4×, 10×, 20× a 40×, pri ktorých umožňuje zachytiť jemné detaily pri nižších zväčšeniach.
- rozlíšenie: 3840 × 2160 px
- snímacia rýchlosť 45 fps pri 4K a 70 fps pri Full HD
- Peltierov článok na zníženie tepelného šumu pri dlhšej prevádzke
- farebný CMOS snímač SONY Exmor s vysokou citlivosťou na svetlo
- rozhranie USB 3.0 pre rýchly prenos dát
Vysoká snímkovacia frekvencia zabezpečuje plynulé video bez oneskorenia a trhania, čo je dôležité pri práci s pohyblivými vzorkami alebo pri prezentáciách. Softvér podporuje fotografovanie, záznam videa, úpravu obrazu, externé zobrazenie a lineárne aj uhlové meranie.
Možnosť rozšírenia o profesionálne príslušenstvo
Sortiment kompatibilného príslušenstva pre mikroskop MAGUS Metal 600 BD zahŕňa objektívy s dlhou pracovnou vzdialenosťou pre jasné a tmavé pole, okuláre, kalibračné sklíčka a digitálne kamery. Mikroskop je tak možné prispôsobiť špecializovaným materiálovým a kontrolným aplikáciám.
Obsah balenia
- digitálna kamera MAGUS CLM30
- USB kábel
- adaptér 12 V / 3 A
- transportný kufrík
- inštalačné CD s ovládačmi a softvérom
- návod na použitie a záručný list ku kamere
- základňa s napájacím vstupom, zdrojom prechádzajúceho svetla a kondenzorom, zaostrovacím mechanizmom, pracovným stolíkom a revolverovým nosičom objektívov
- osvetľovacia sústava pre pozorovanie v odrazenom svetle s krytom
- trinokulárna hlava
- rovinný achromatický objektív s korekciou na nekonečno: PL L5×/0,12 BD WD 9,7 mm
- rovinný achromatický objektív s korekciou na nekonečno: PL L10×/0,25 BD WD 9,3 mm
- rovinný achromatický objektív s korekciou na nekonečno: PL L20×/0,40 BD WD 7,2 mm
- rovinný achromatický objektív s korekciou na nekonečno: PL L40×/0,60 BD WD 3,0 mm
- okulár 10×/22 mm s dlhým očným reliéfom (2 ks)
- priehľadná doska pracovného stolíka
- C-mount adaptér 1×
- šesťhranný kľúč
- sieťový napájací kábel
- sieťový kábel osvetľovacej sústavy pre odrazené svetlo
- protiprachový kryt
- návod na použitie a záručný list
Pre koho je mikroskop určený
MAGUS Metal D600 BD je ideálny pre metalurgické a strojárske prevádzky, laboratóriá kontroly kvality, výskumné pracoviská aj technické univerzity. Vďaka mikroskopii v jasnom a tmavom poli, polarizačnej analýze, výkonnému osvetleniu a detailnej digitálnej dokumentácii je vhodný na štúdium mikroštruktúr kovov, polovodičov a ďalších reflexných technických materiálov.
Technické parametre
Metalurgický trinokulárny mikroskop s chladenou digitálnou kamerou, tmavým poľom a polarizáciou pre pokročilú materiálovú analýzu
Kategória
| Skupina produktu | Metalurgický mikroskop – digitálny set |
Konštrukcia
| Typ hlavy | Trinokulárna Siedentopf |
| Sklon hlavy | 30° |
| Materiál tela | CNC hliníková zliatina |
| Priemer tubusu | 30 mm |
Kontrastné metódy
| Svetlé pole | Áno |
| Tmavé pole | Áno |
| Polarizácia | Áno |
Optika
| Interpupilárna vzdialenosť | 48 – 75 mm |
| Dioptrická korekcia | ±5 dpt (ľavý tubus) |
Okulár
| Typ | 10× / 22 mm, očný reliéf 10 mm |
| Voliteľné varianty | 10× / 22 mm so stupnicou; 12,5× / 14; 15× / 15; 20× / 12; 25× / 9 |
Objektívy / Zväčšenie
| Typ objektívov | Planachromatické objektívy ∞ (BD) |
| Objektívy | PL L5×/0,12 BD; PL L10×/0,25 BD; PL L20×/0,40 BD; PL L40×/0,60 BD |
| Voliteľné objektívy | PL L50×/0,70 BD; PL L60×/0,70 BD; PL L80×/0,80 BD; PL L100×/0,85 BD (suchý) |
| Revolver | 5-násobný |
| Celkové zväčšenie | 50× – 400× |
| Voliteľné zväčšenie | 50× – 2500× |
| Parfokálna vzdialenosť | 45 mm |
| Pracovná vzdialenosť | 9,7 mm (5×); 9,3 mm (10×); 7,2 mm (20×); 3,0 mm (40×); 2,5 mm (50×); 1,9 mm (60×); 0,80 mm (80×); 0,40 mm (100×) |
Osvetlenie
| Typ osvetlenia | Prechádzajúce a dopadajúce (duálne) |
| Svetelný zdroj | Halogén |
| Regulácia jasu | Áno |
| Svetelné filtre | Zelený, modrý, žltý, matný |
Zaostrovanie / mechanika
| Zaostrovanie | Koaxiálne hrubé a jemné |
| Hrubé zaostrovanie | 25 mm, s aretáciou a reguláciou tuhosti |
| Jemné zaostrovanie | 0,002 mm |
| Stolík | Dvojosý mechanický so sklenenou doskou |
| Rozmer stolíka | 210 × 140 mm |
| Zdvih stolíka | 75 / 50 mm |
| Kondenzor | Abbe NA 1,25, centrovateľný a výškovo nastaviteľný |
| Clona | Aperturná a poľová clona |
Polarizačná a kontrastná výbava
| Analyzátor | Vstavaný |
| Polarizátor | Odnímateľný |
| Tmavé pole | Áno |
Napájanie
| Napätie | 220 ± 22 V |
| Frekvencia | 50 Hz |
| Sieťové napájanie | AC |
Digitálny systém
| Snímač | SONY Exmor CMOS |
| Farebnosť | Farebný |
| Rozlíšenie | 3840 × 2160 px |
| Megapixely | 8,3 MP |
| Veľkosť snímača | 1/1,2" (11,14 × 6,26 mm) |
| Veľkosť pixelu | 2,9 × 2,9 µm |
| Chladenie | Dvojstupňový Peltierov článok (−42 °C) |
| Citlivosť na svetlo | 5970 mV pri 1/30 s |
| Pomer signál/šum | 0,15 mV pri 1/30 s |
| Expozičný čas | 0,1 ms – 1 h |
| Snímková frekvencia | 45 fps (4K), 70 fps (Full HD) |
| ADC | 8 / 12 bit (voliteľné) |
| Záznam | Video a snímky |
| Formát obrazu | *.jpg, *.bmp, *.png, *.tif |
| Formát videa | *.wmv, *.avi, *.h264, *.h265 |
| Spektrálny rozsah | 380 – 650 nm (IR filter) |
| Typ uzávierky | ERS (elektronická rolovacia) |
| Vyváženie bielej | Automatické, manuálne |
| Riadenie expozície | Automatické, manuálne |
| Softvér | MAGUS View |
| Výstup | USB 3.0 (5 Gb/s) |
| Typ montáže | C-mount |
| Napájanie kamery | DC 5 V (USB); 12 V / 3 A adaptér |
Prevádzkové podmienky
| Teplota prevádzky | 5 °C až 35 °C |
| Teplota kamery | −10 °C až 50 °C |
| Vlhkosť | 30 – 80 % |
Balenie a hmotnosť
| Rozmery balenia | 350 × 300 × 750 mm |
| Hmotnosť netto | 11 kg |
| Prepravná hmotnosť | 17,3 kg |
| Ochrana | Protiprachový kryt |
Informácie o produkte
| EAN | 5905555018300 |
| Oblasť použitia | Metalografická analýza |
| Typ používateľa | Profesionáli, pokročilí používatelia |
| Náročnosť montáže | Zložitá |
Technické údaje podľa oficiálneho datasheetu výrobcu.
