Popis

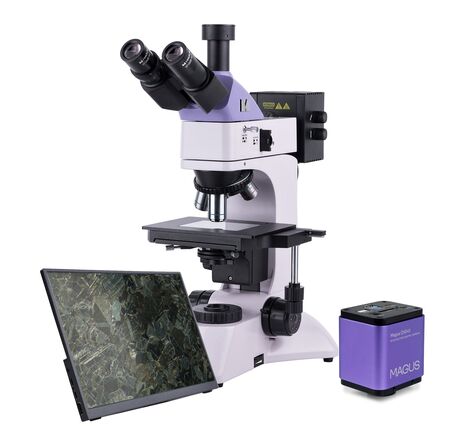

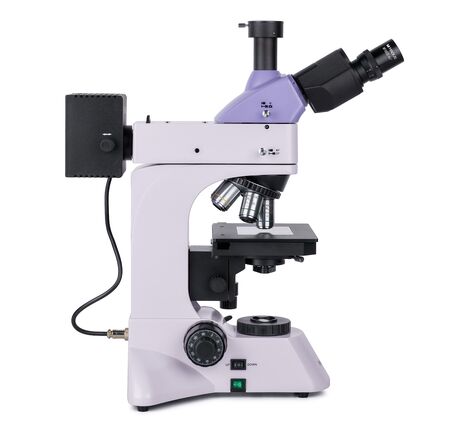

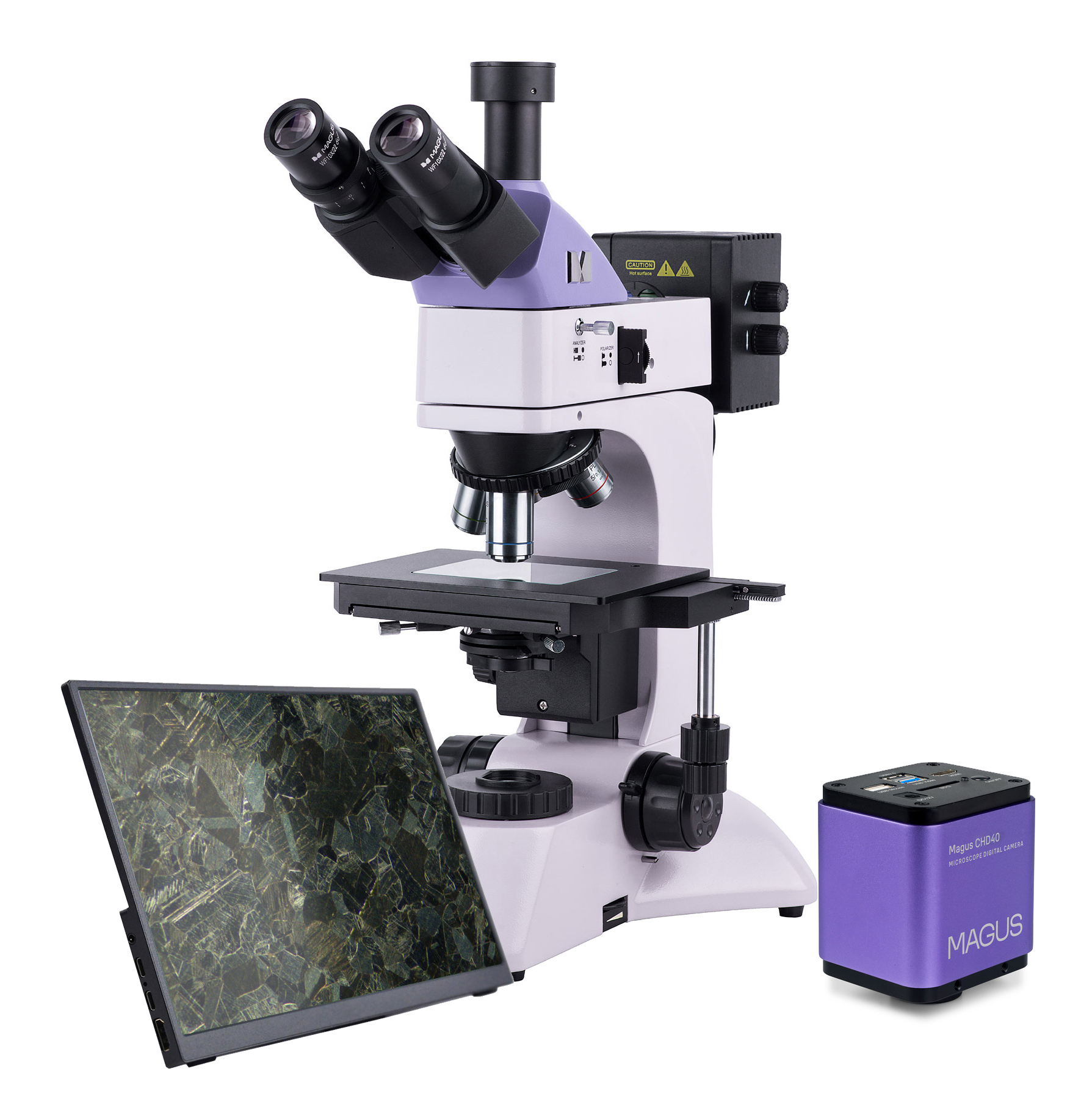

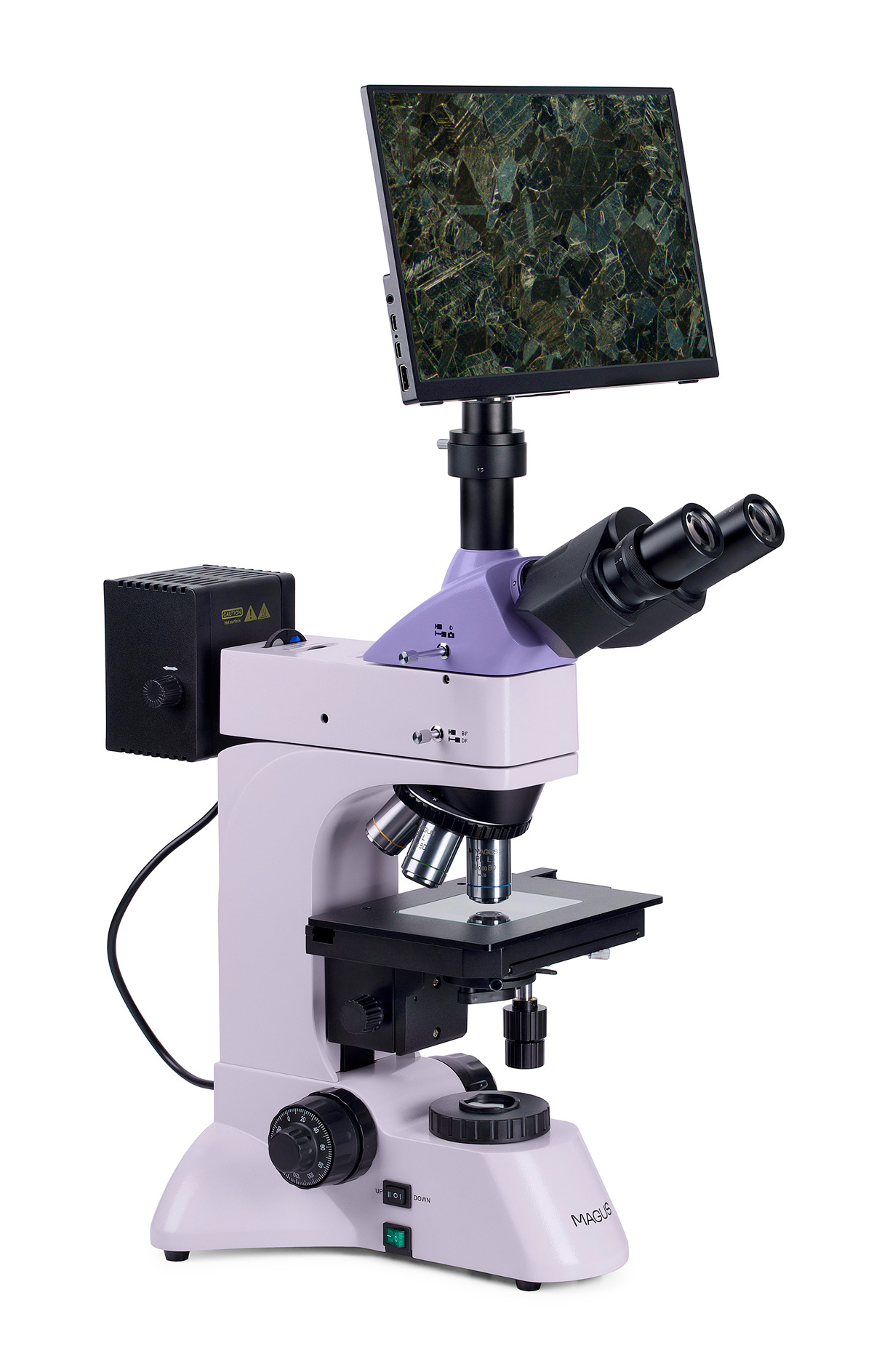

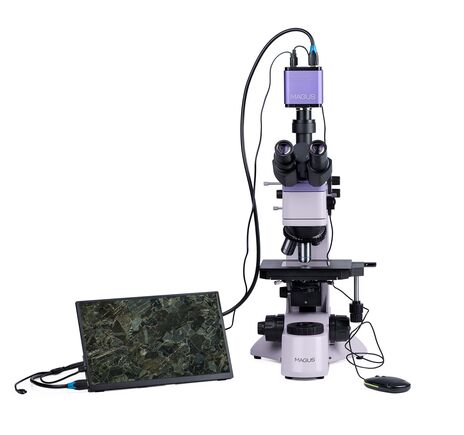

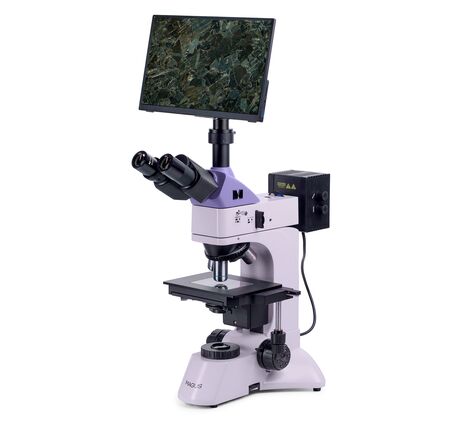

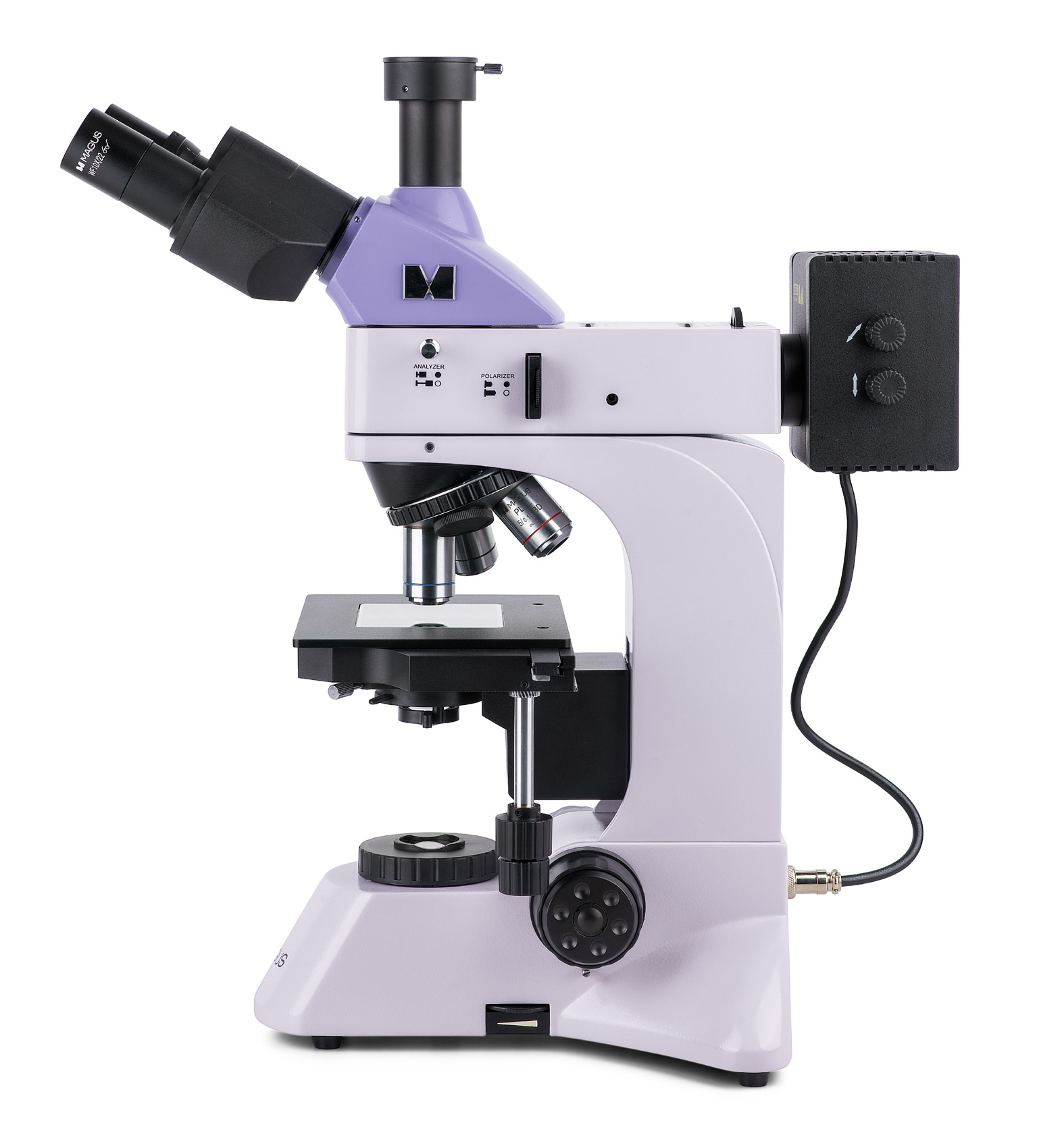

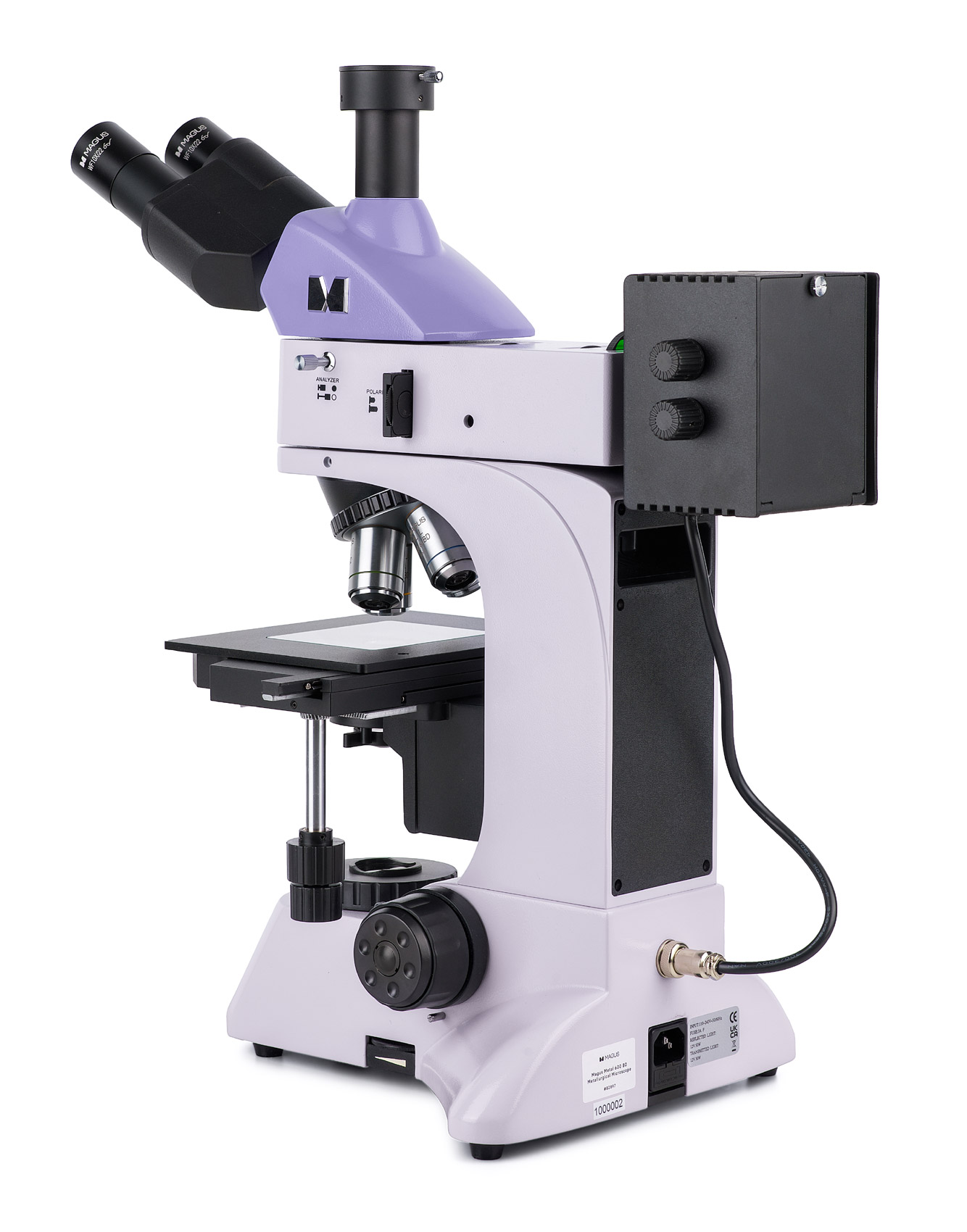

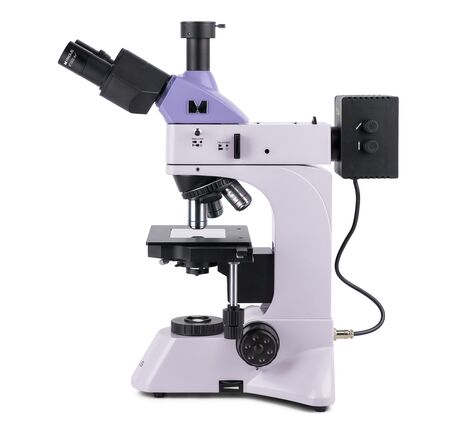

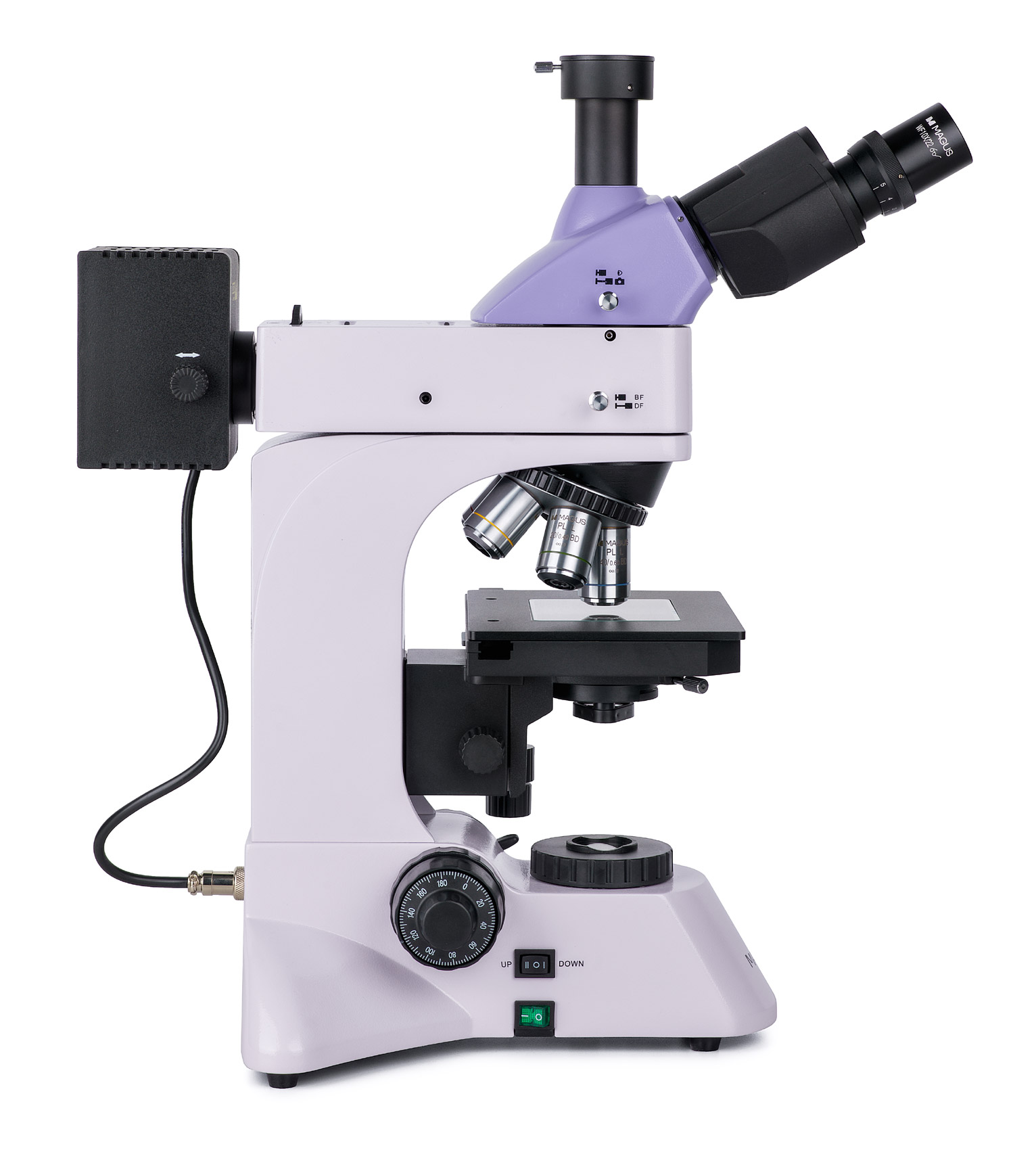

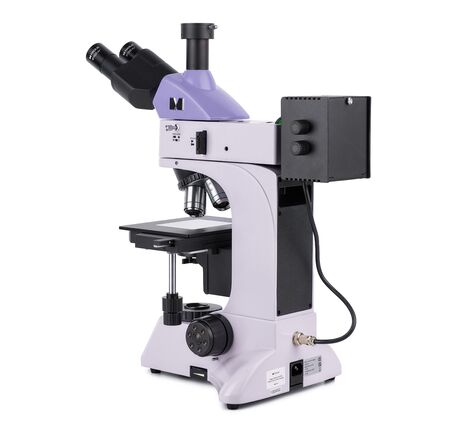

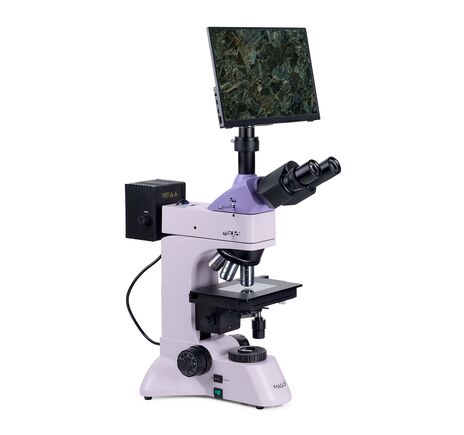

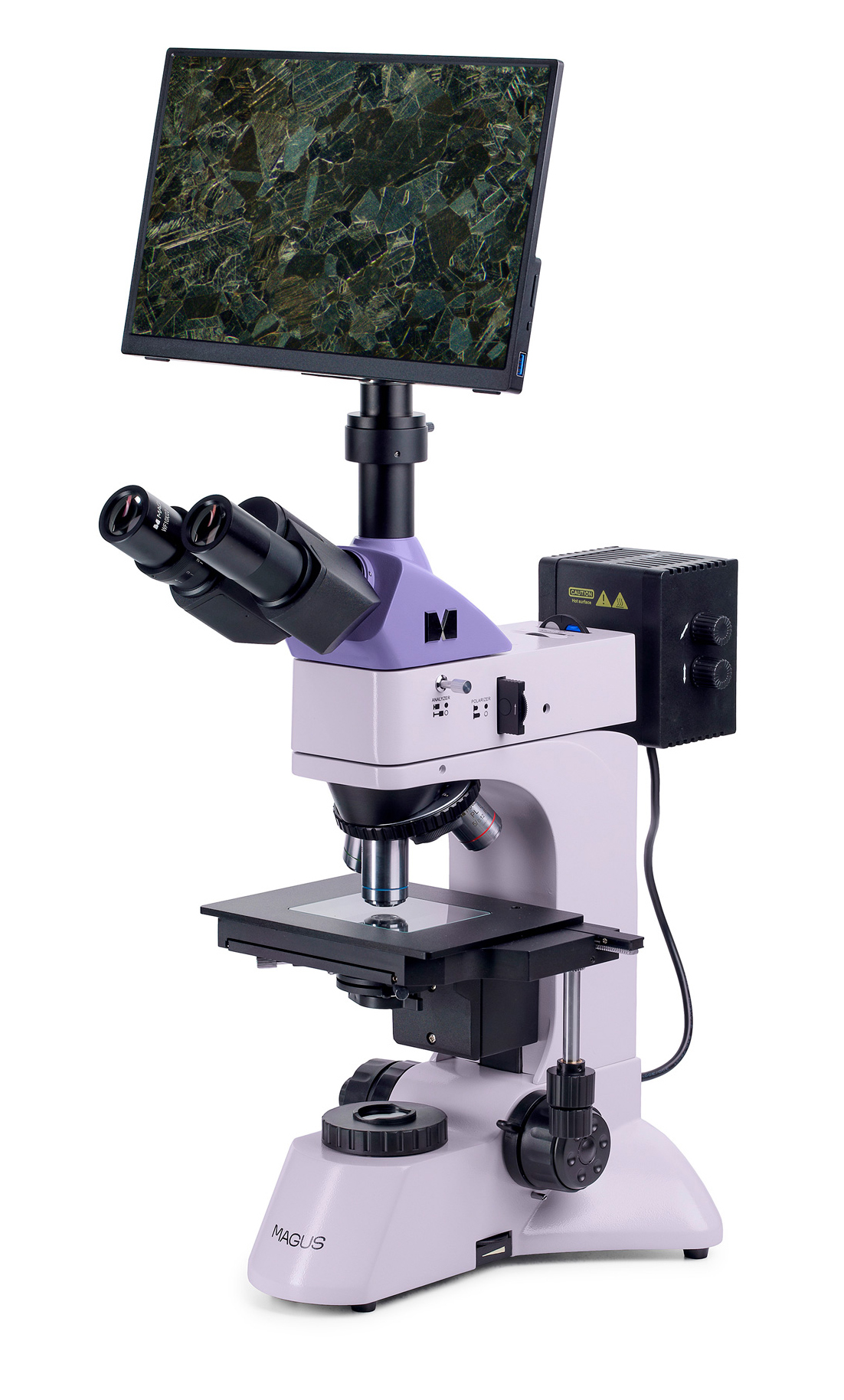

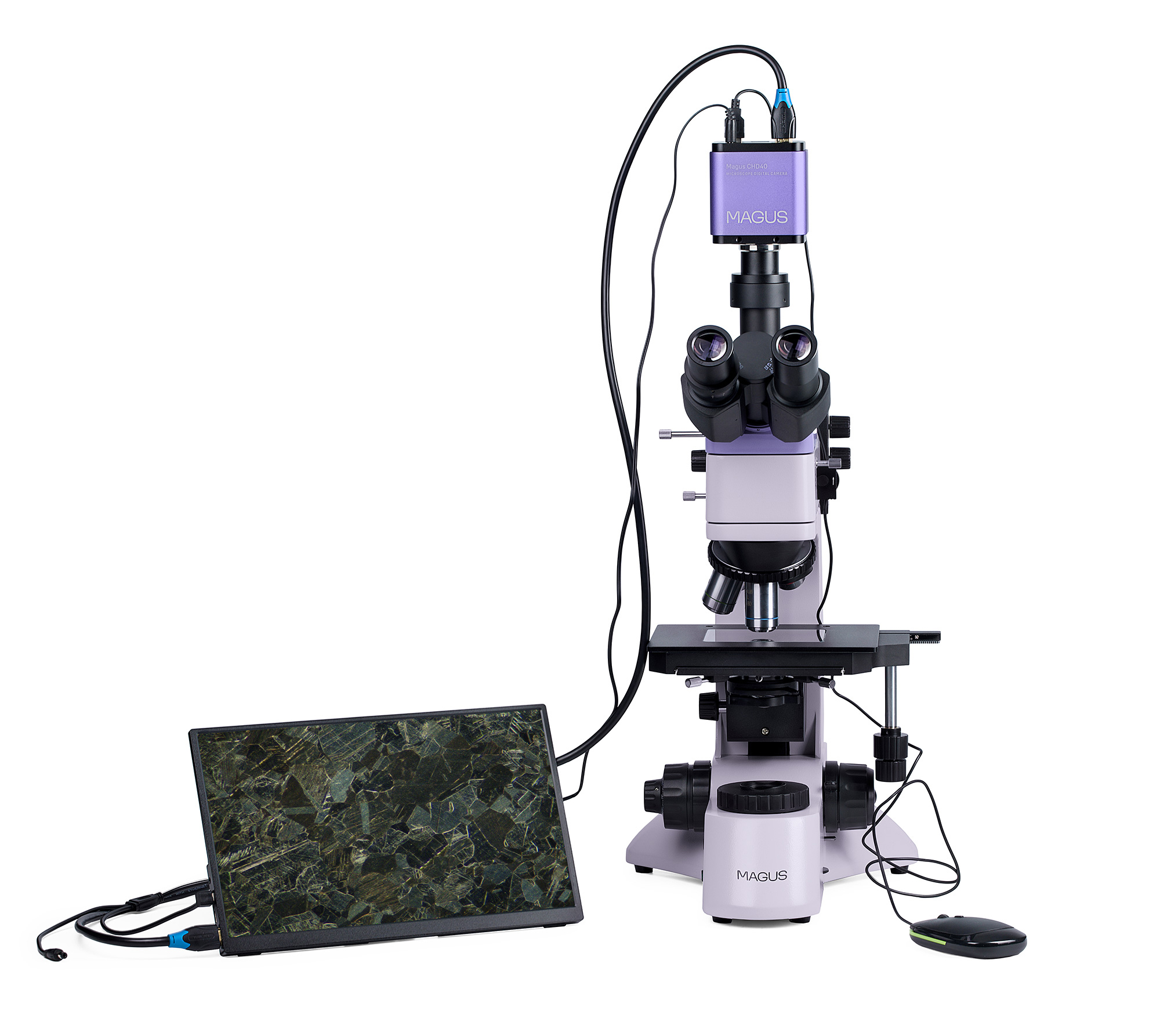

Metalurgický digitálny mikroskop MAGUS Metal D600 BD LCD je určený na štúdium objektov v odrazenom svetle pomocou mikroskopie v jasnom poli, tmavom poli a polarizačnej mikroskopie. Je ideálny na analýzu kovových a polovodičových vzoriek aj ďalších plochých a leštených vzoriek s vysokou odrazivosťou. V prechádzajúcom svetle umožňuje pozorovanie priesvitných materiálov, ako sú tenké vrstvy alebo častice zachytené na filtroch. Mikroskop je vhodný pre metalurgický a strojársky priemysel, laboratóriá kontroly kvality aj technické univerzity.

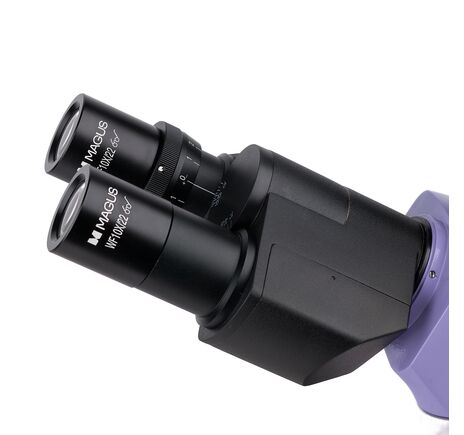

Trinokulárna hlava s digitálnym výstupom
Trinokulárna hlava je vybavená trinokulárnym tubusom, v ktorom je upevnená digitálna kamera. Rozdeľovač lúča umožňuje dve polohy 100:0 a 0:100, takže svetelný tok smeruje buď do okulárov, alebo do trinokulárneho tubusu. Na ľavom okulári sa nachádza dioptrický krúžok na presné doladenie obrazu.

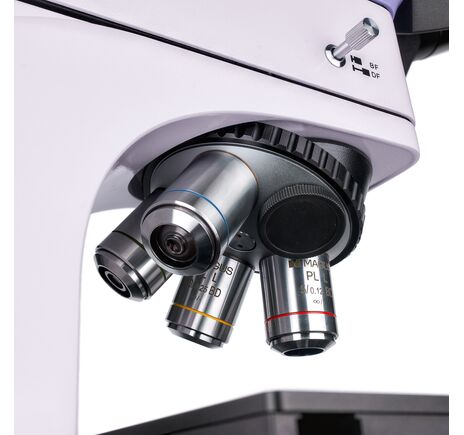

Planachromatická optika pre jasné aj tmavé pole
- základný rozsah zväčšenia 50× – 400×

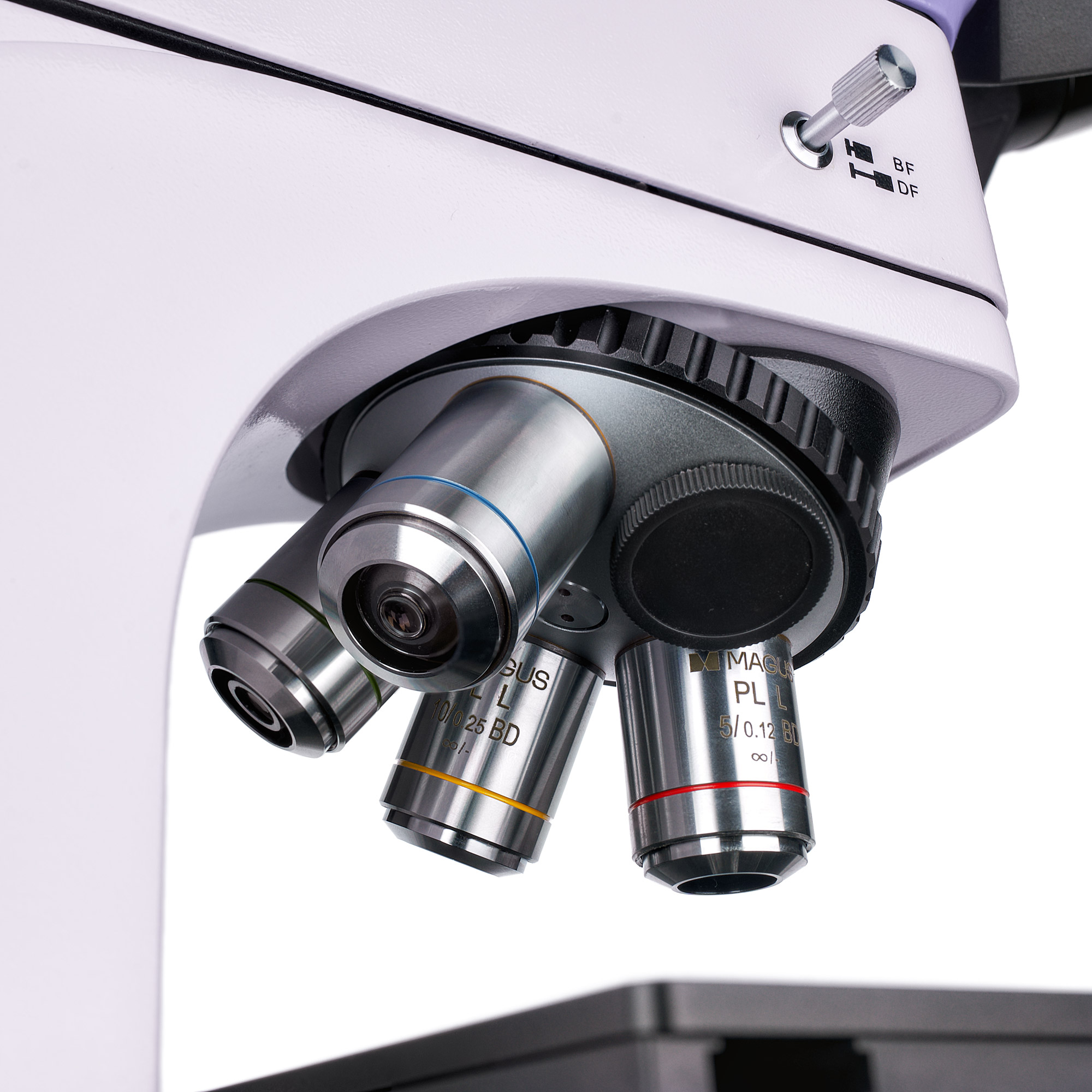

- revolverový nosič pre 5 objektívov
- rovinné achromatické objektívy s dlhou pracovnou vzdialenosťou
- BD objektívy pre jasné aj tmavé pole
- 1 voľný slot pre doplnenie ďalšieho objektívu
Revolverový nosič je orientovaný dovnútra, takže používateľ má dobrý prehľad o práve zaradenom objektíve. Dodávané objektívy pokrývajú bežné materiálové analýzy a systém je možné rozšíriť o ďalšie objektívy a okuláre pre vyššie zväčšenia.

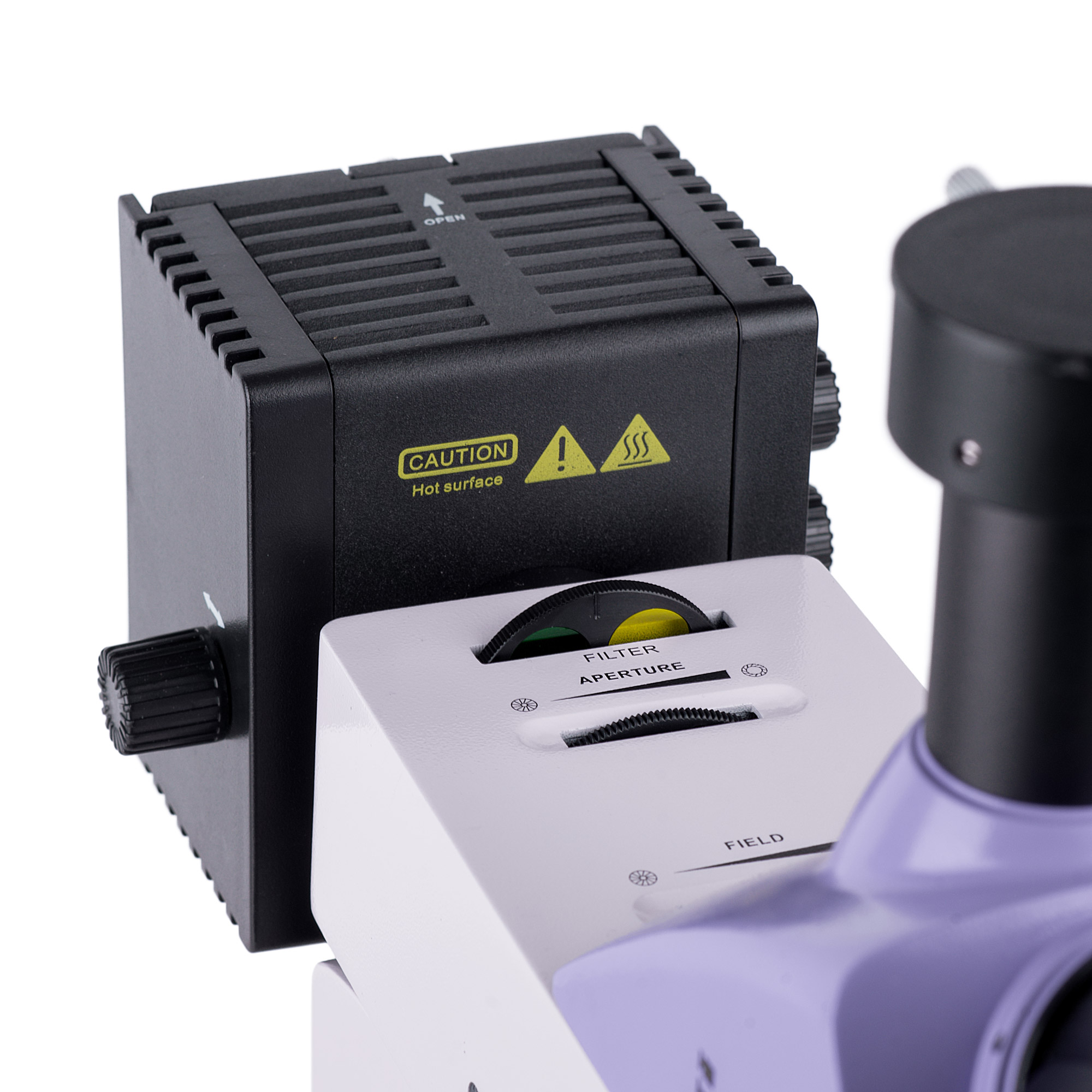

Výkonné halogénové osvetlenie pre odrazené aj prechádzajúce svetlo

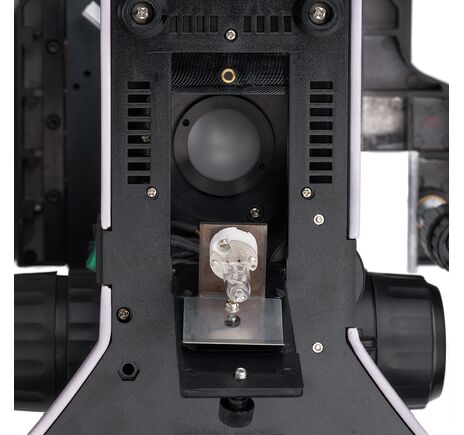

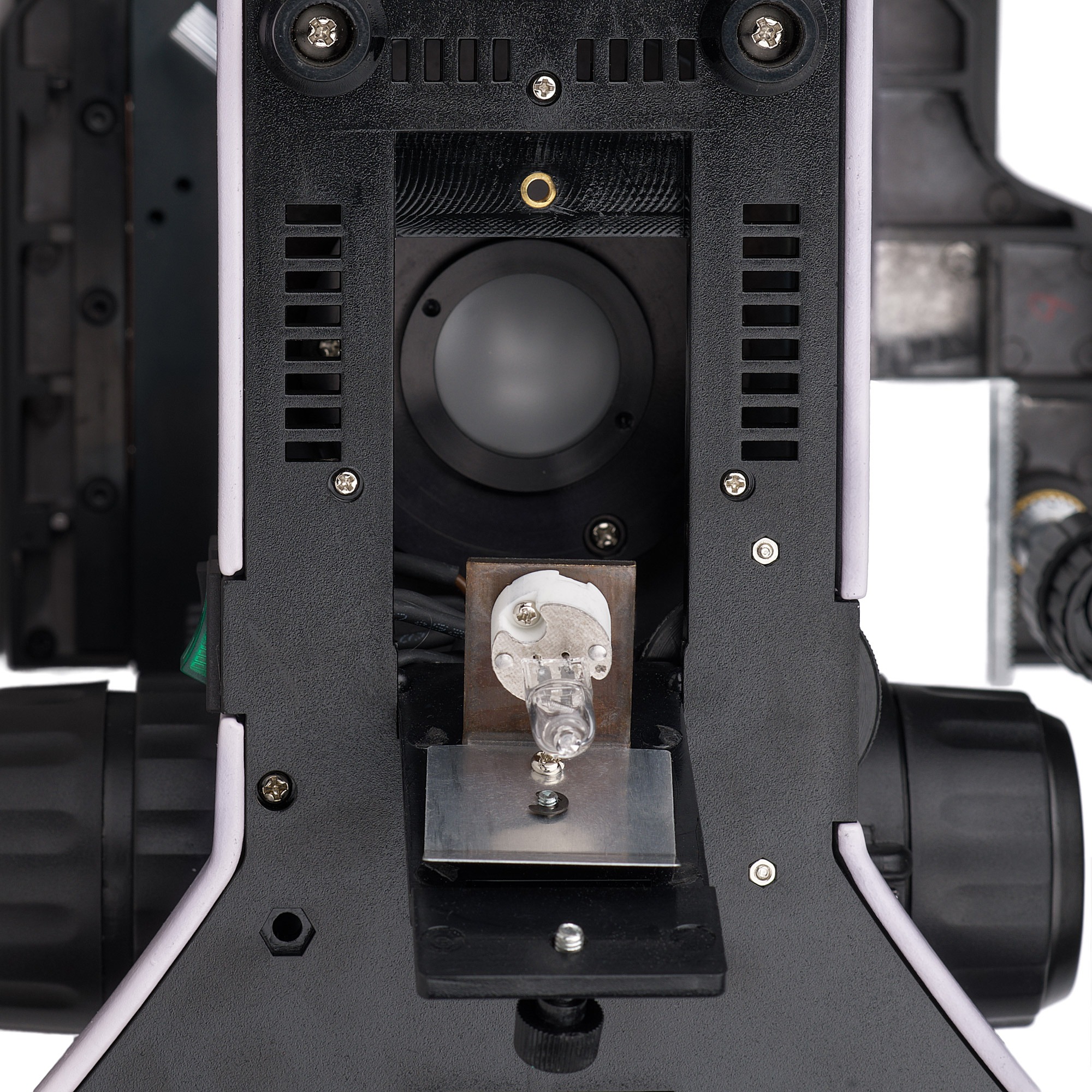

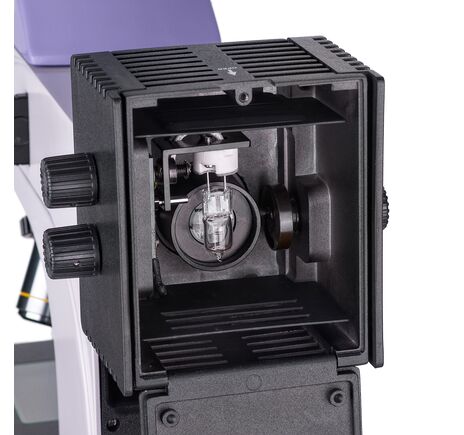

Osvetľovacia sústava využíva halogénové zdroje s teplým svetlom, ktoré neunavuje oči ani pri dlhšej práci. Pre prechádzajúce svetlo slúži 30 W halogénová žiarovka a pre odrazené svetlo 50 W halogénová žiarovka, čo zabezpečuje dostatočný výkon aj pri mikroskopii v tmavom poli.
- prechádzajúce svetlo: 30 W halogén
- odrazené svetlo: 50 W halogén
- vhodné pre mikroskopiu v jasnom aj tmavom poli
- príjemná farebná teplota pre dlhodobú prácu

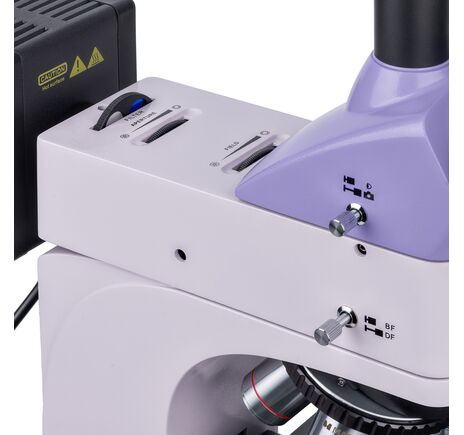

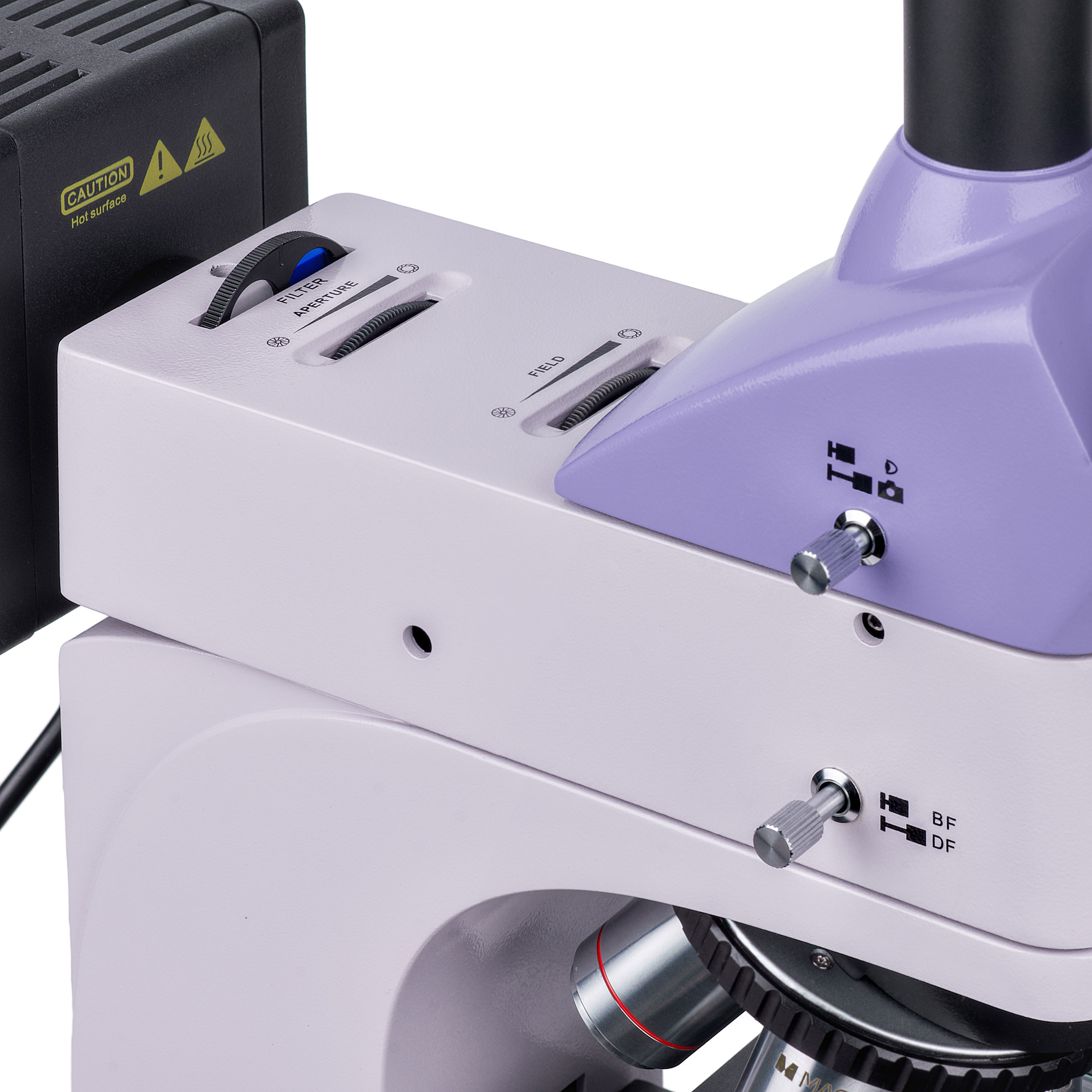

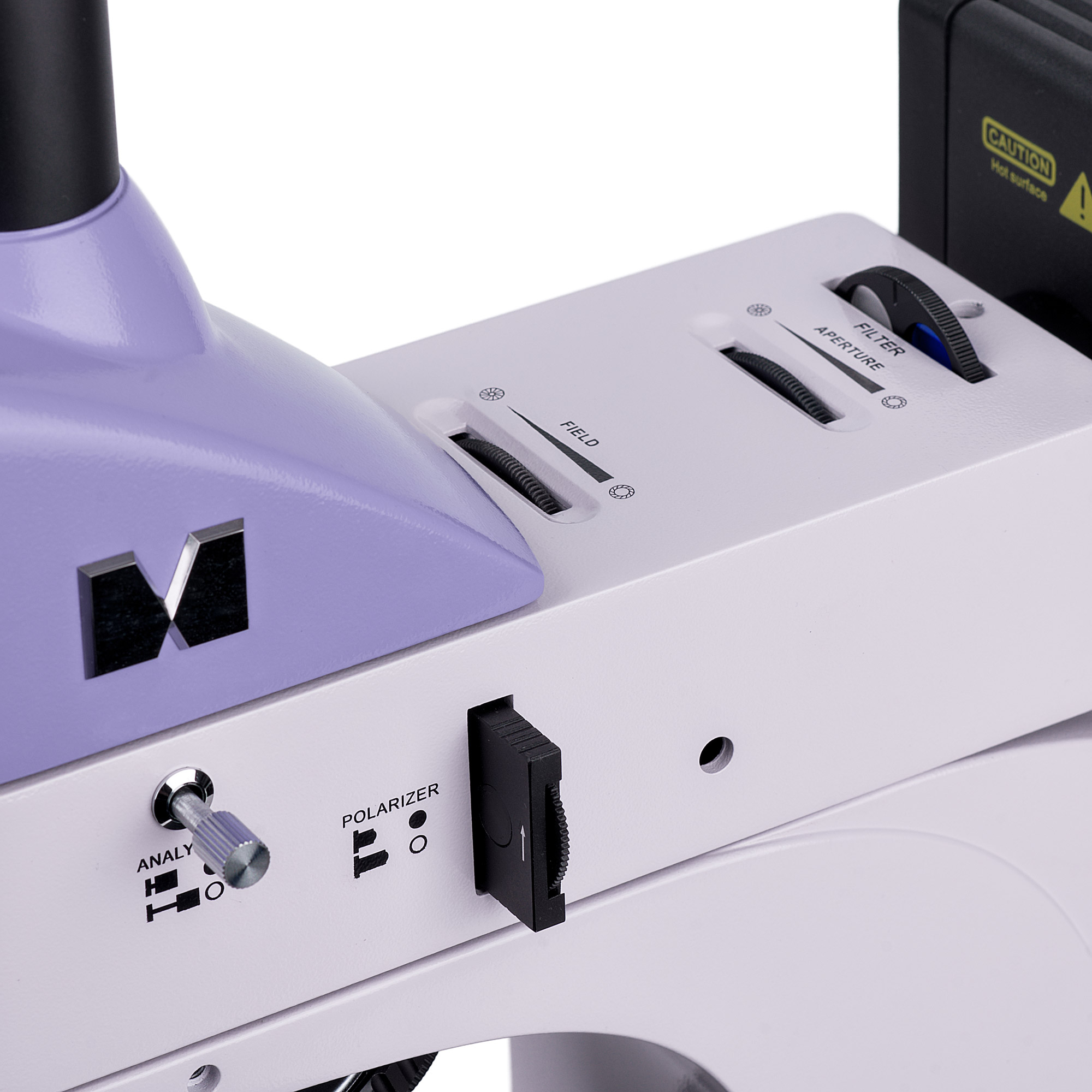

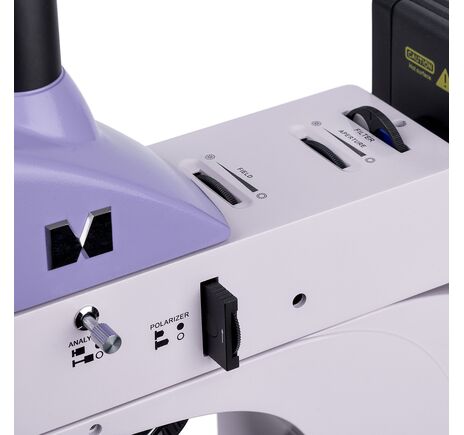

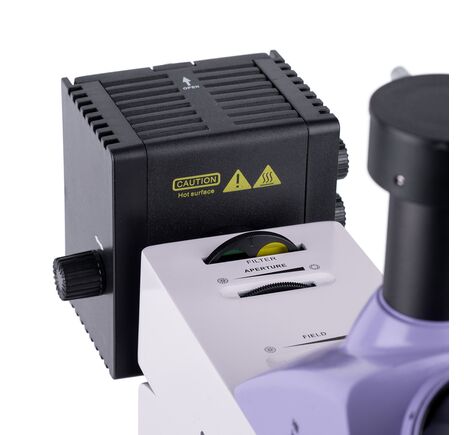

Köhlerovo osvetlenie a polarizačné zariadenie
Osvetľovacia sústava pre odrazené svetlo obsahuje zariadenie pre tmavé pole, polarizačné zariadenie, centrovateľnú poľnú a apertúrnu clonu pre Köhlerovo osvetlenie a farebné filtre. Centrovať je možné aj samotný zdroj svetla, čo umožňuje presné nastavenie osvetlenia pre maximálny kontrast a čistotu obrazu.
- jasné pole
- tmavé pole
- polarizačná mikroskopia
- Köhlerovo osvetlenie v odrazenom svetle

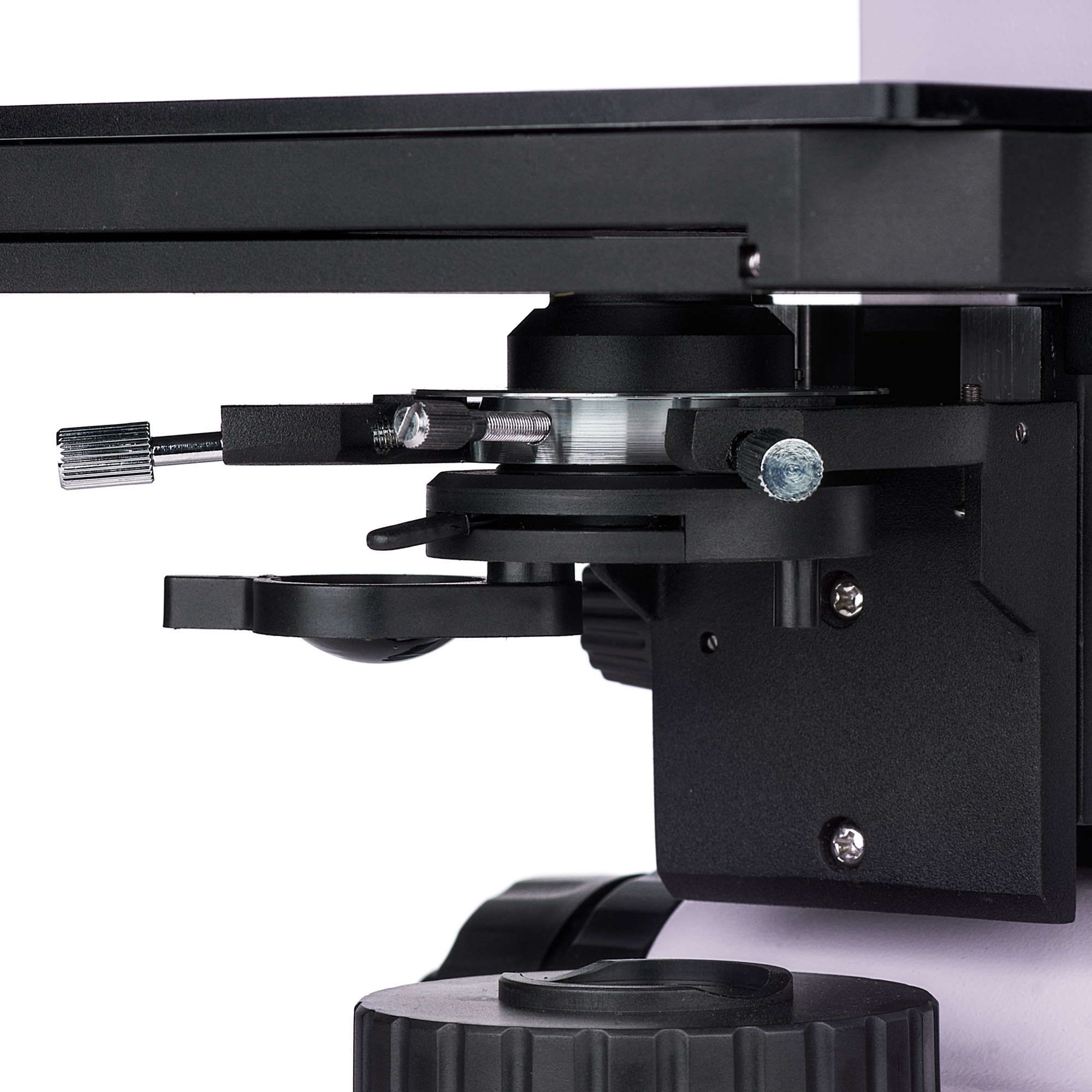

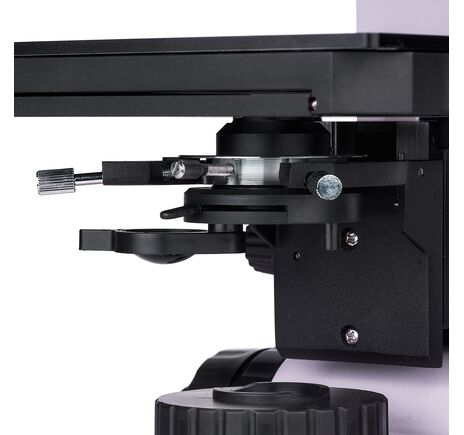

Pre prechádzajúce svetlo je mikroskop vybavený kondenzorom s výklopnou šošovkou pre objektívy s malým zväčšením, ako aj apertúrnou a poľnou clonou pre Köhlerovu metódu. Kondenzor je možné centrovať a výškovo nastaviť.

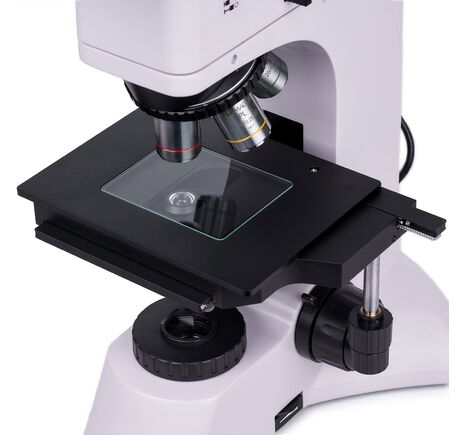

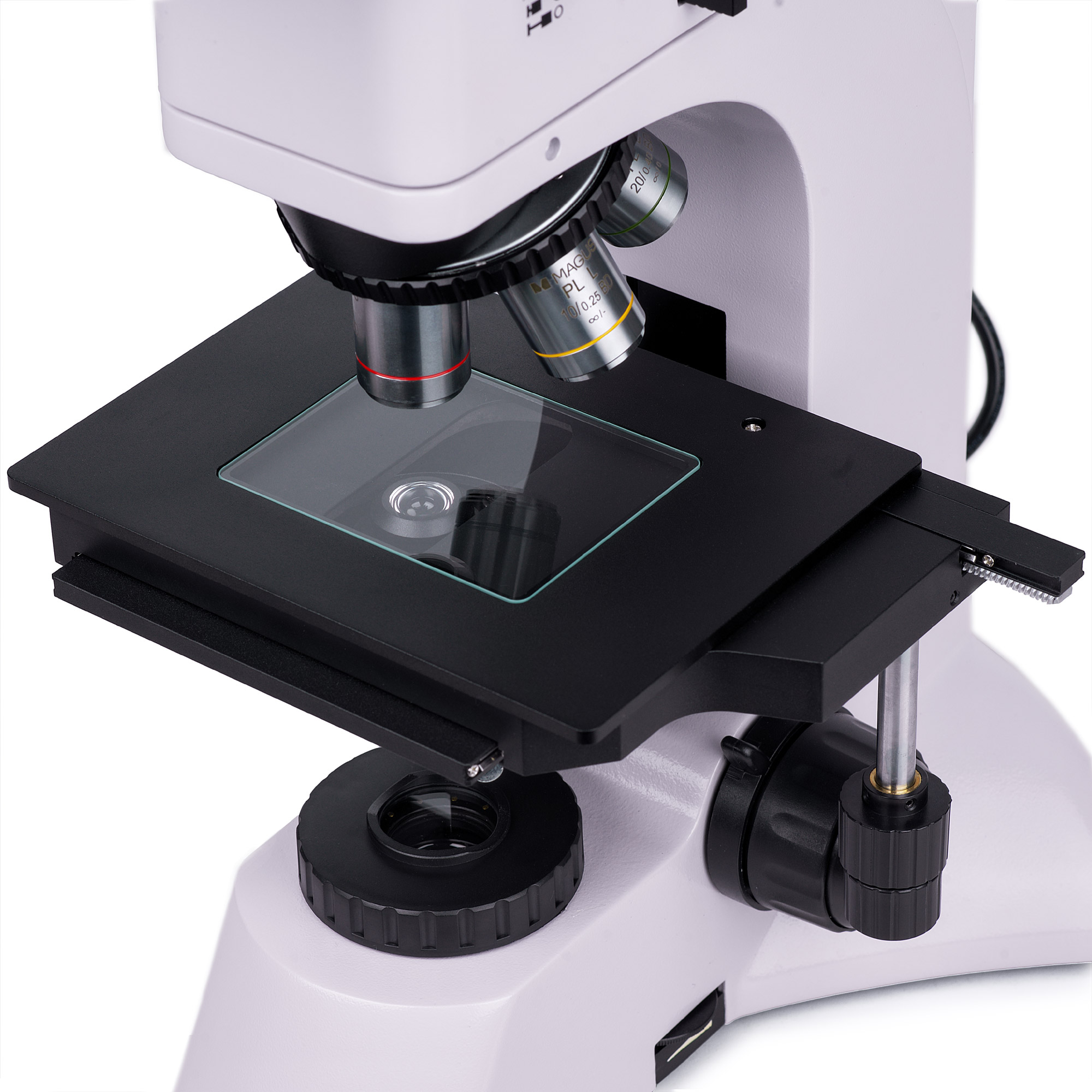

Mechanický pracovný stolík a presné zaostrovanie
Vzorka sa posúva spolu so stolíkom v dvoch osiach. Maximálna výška skúmaného vzorku nesmie presiahnuť 20 mm. Pri práci s priesvitnými materiálmi je stolík vybavený priehľadnou sklenenou doskou.
- maximálna výška vzorky 20 mm
- dvojosý mechanický posun stolíka
- priehľadná doska pracovného stolíka

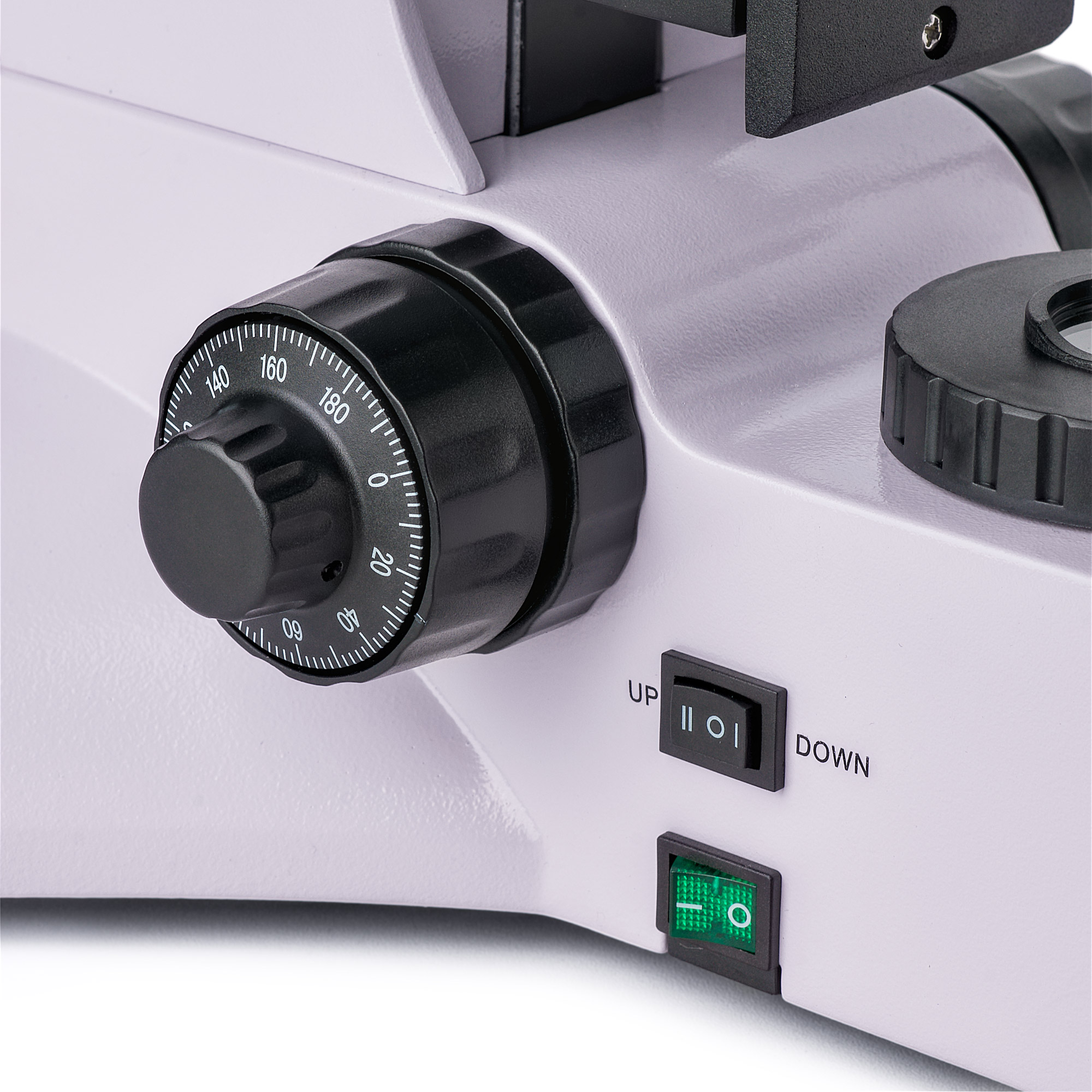

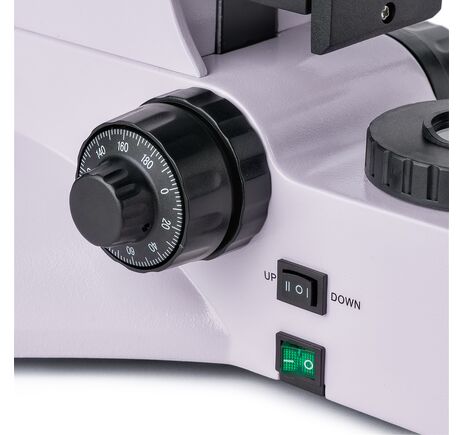

Zaostrovanie sa nastavuje pomocou koaxiálnych ovládačov hrubého a jemného posuvu, ktoré sú umiestnené na oboch stranách spodnej časti mikroskopu. Mechanizmus hrubého zaostrenia má na pravej strane aretačný prvok a na ľavej strane nastavenie tuhosti.

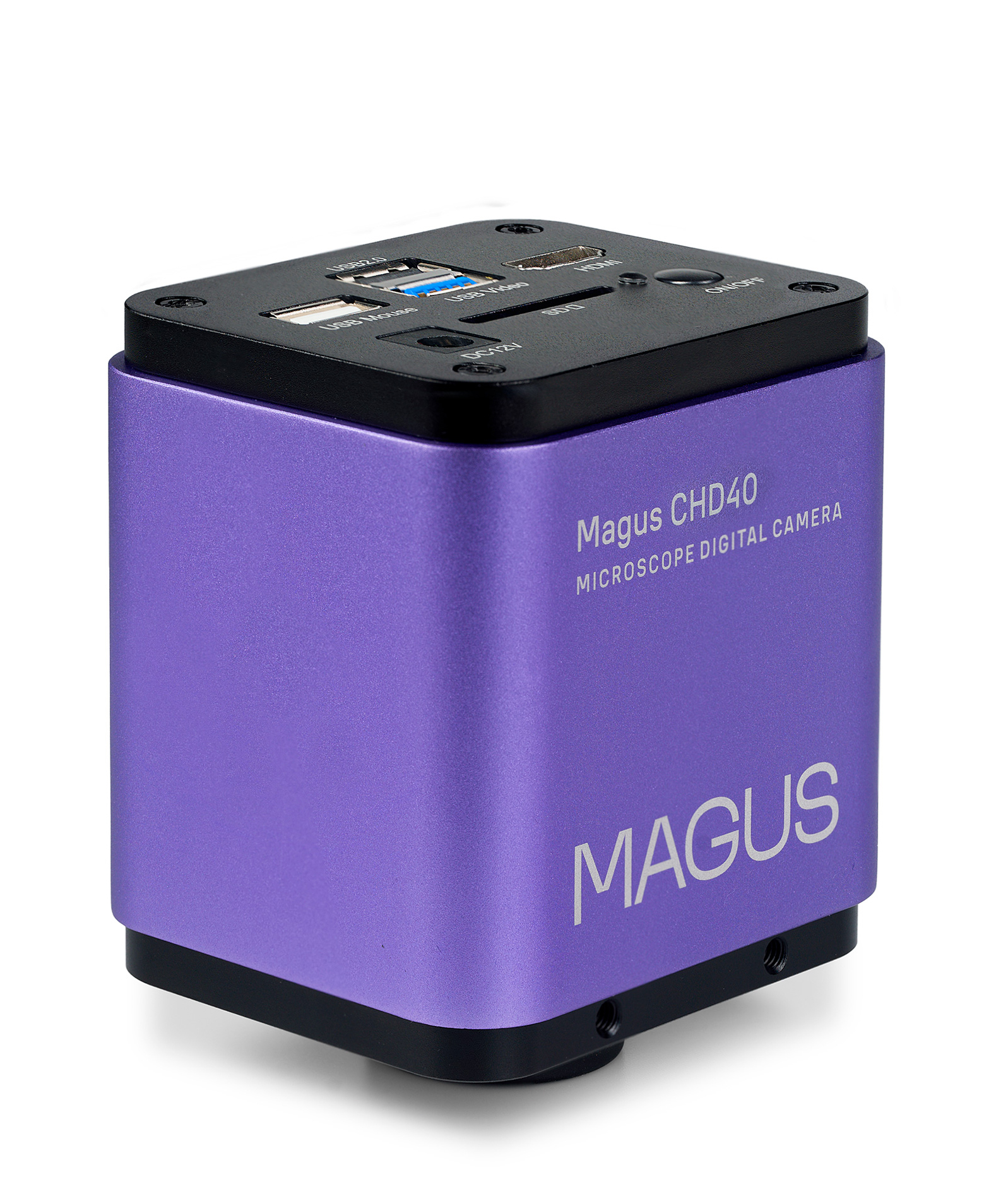

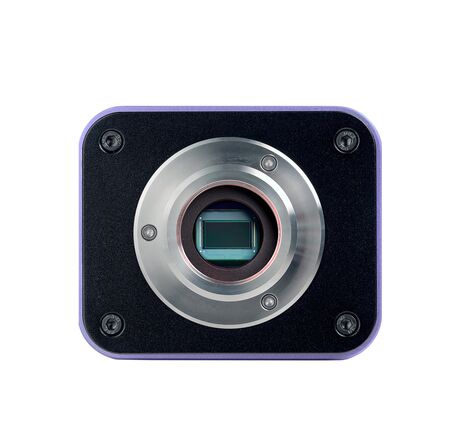

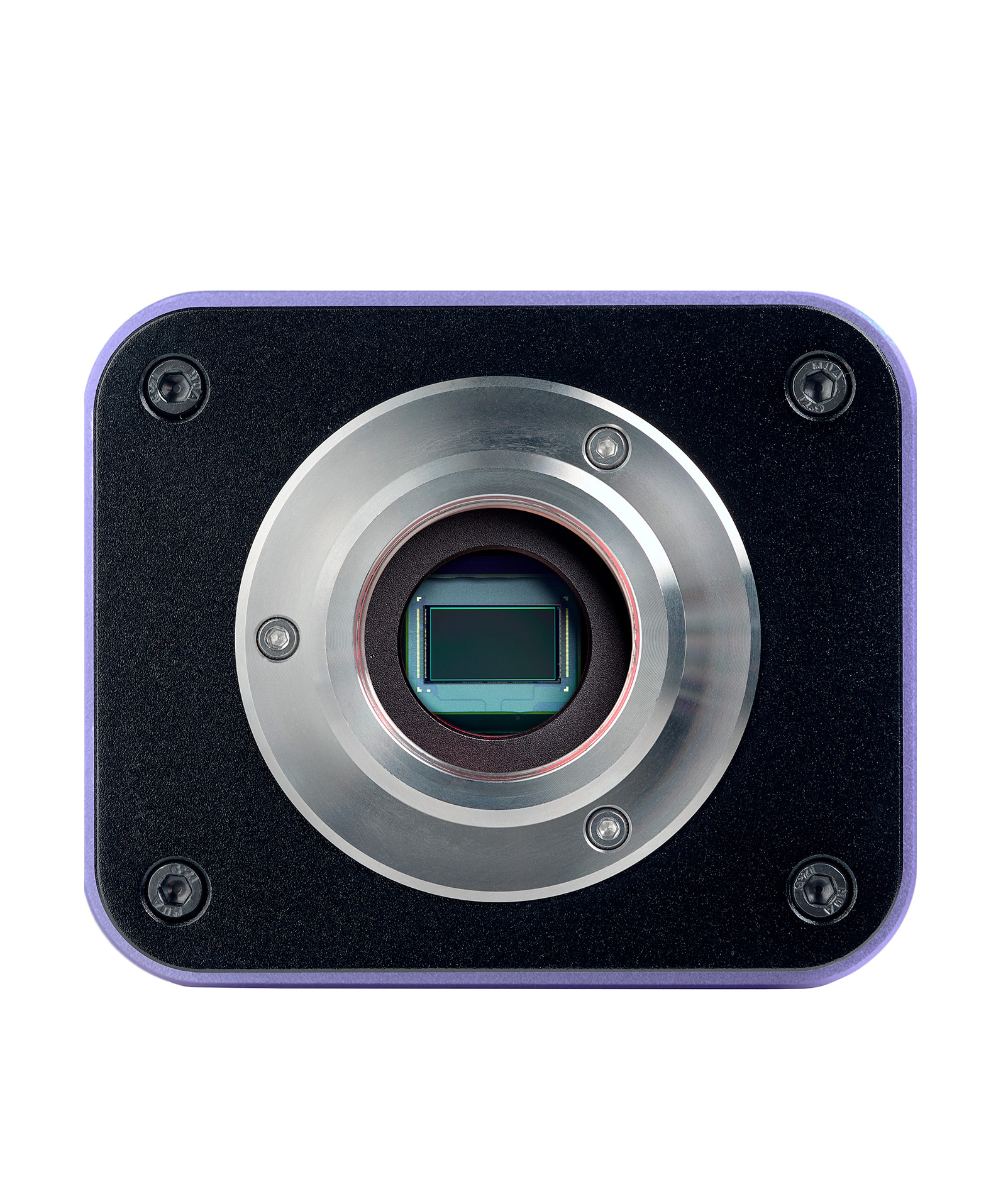

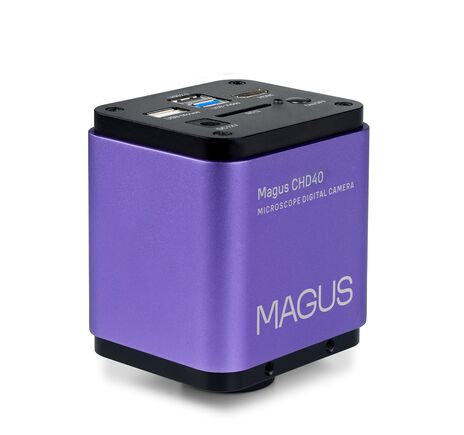

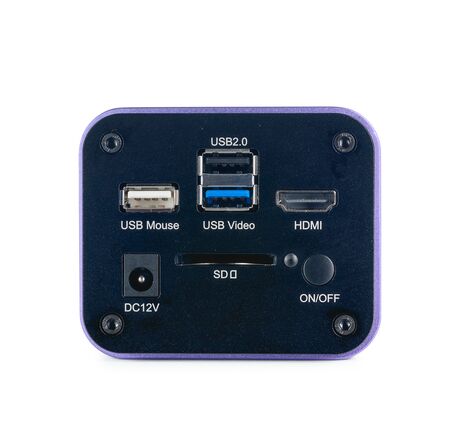

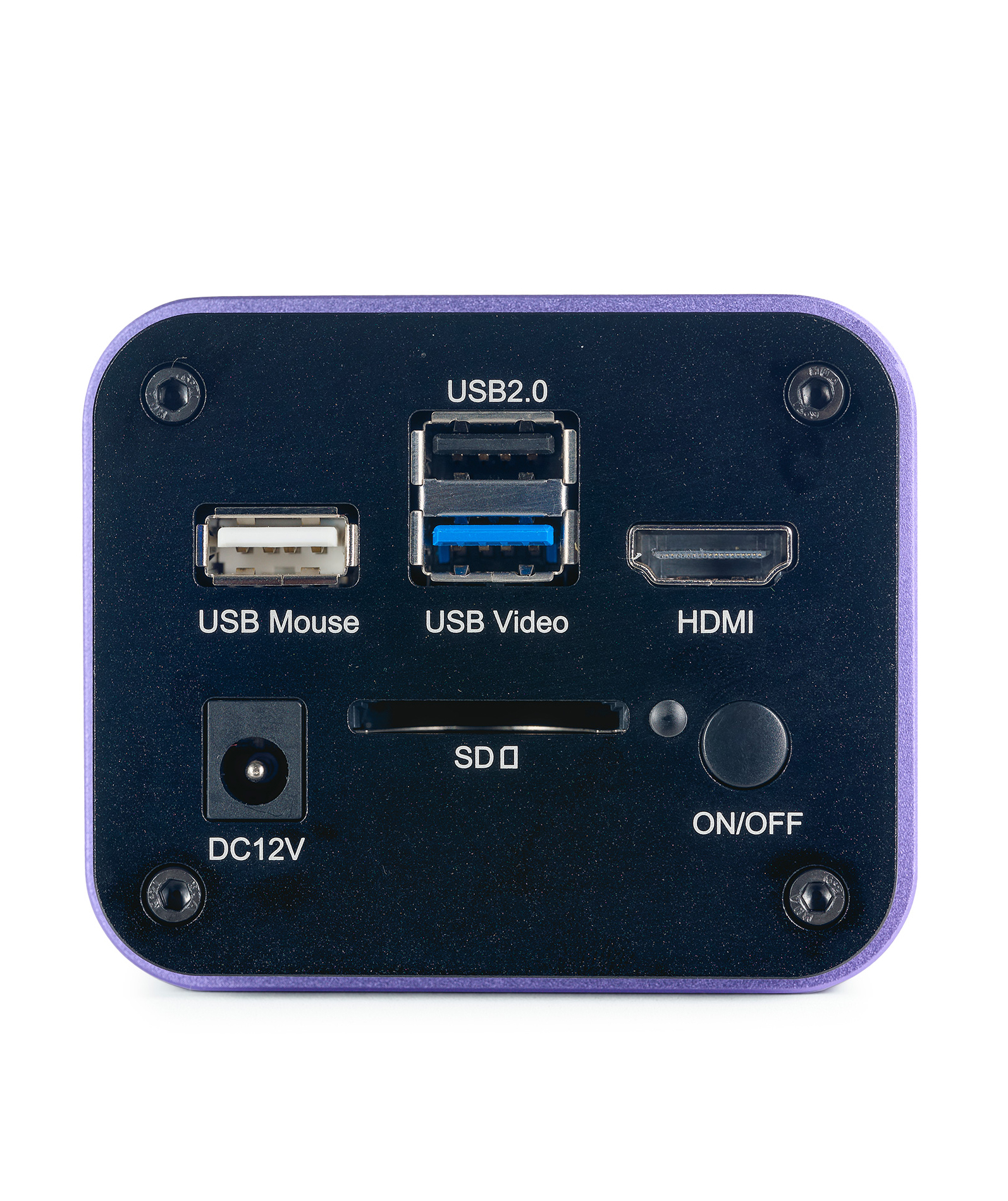

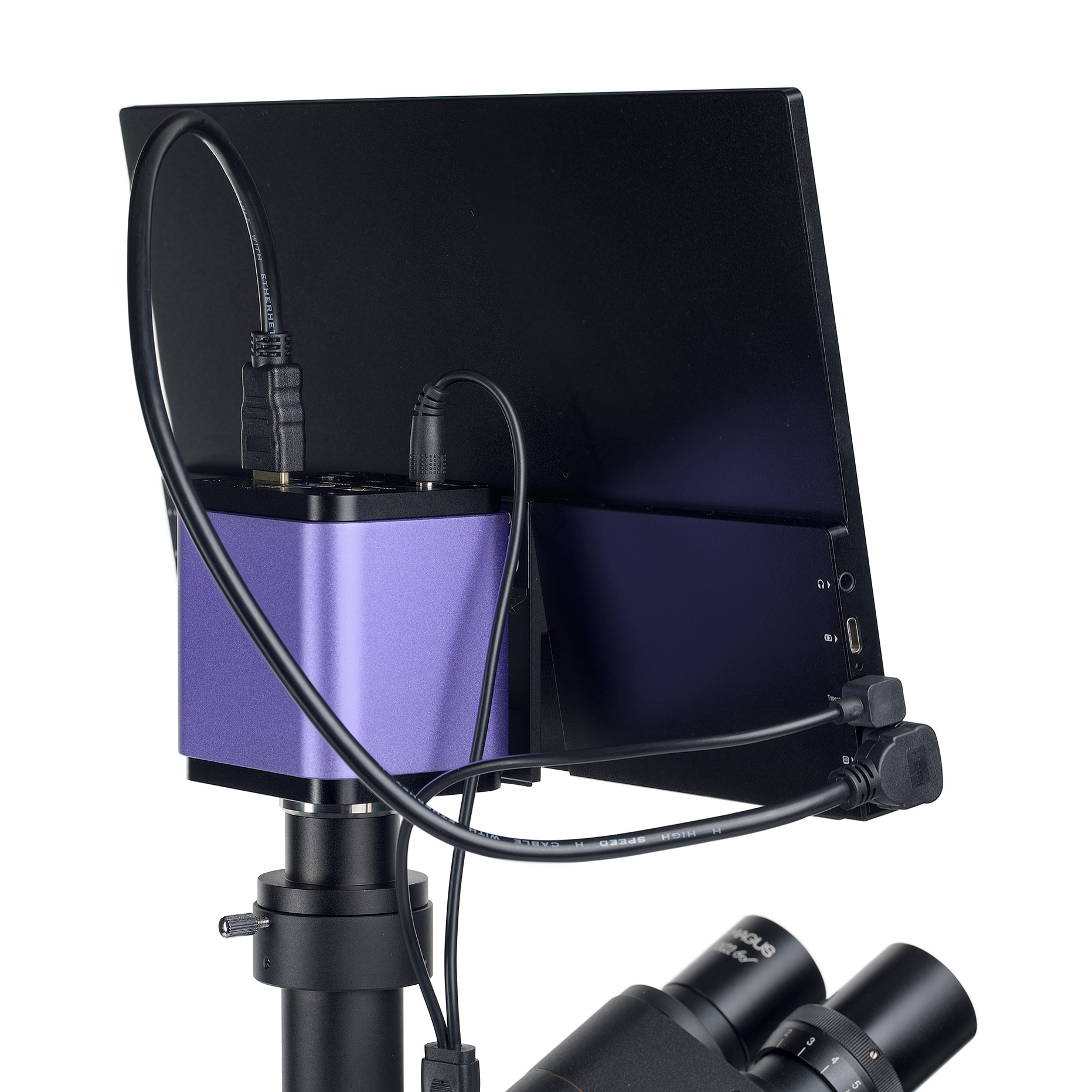

Digitálna kamera MAGUS CHD40 pre 4K záznam
Digitálna kamera MAGUS CHD40 je vybavená 8 Mpx snímačom a pri pripojení cez HDMI alebo USB 3.0 vytvára realistický obraz v rozlíšení 4K (3840 × 2160 px). Pri Wi-Fi pripojení pracuje vo Full HD rozlíšení. Kamera môže fungovať samostatne bez počítača a poskytuje plynulý obraz s frekvenciou 30 snímok za sekundu bez oneskorenia.
- rozlíšenie až 4K
- rozhrania: HDMI, USB 3.0, Wi-Fi
- 30 snímok za sekundu
- farebný CMOS snímač SONY Exmor/Starvis
- softvér pre záznam, meranie a úpravu obrazu

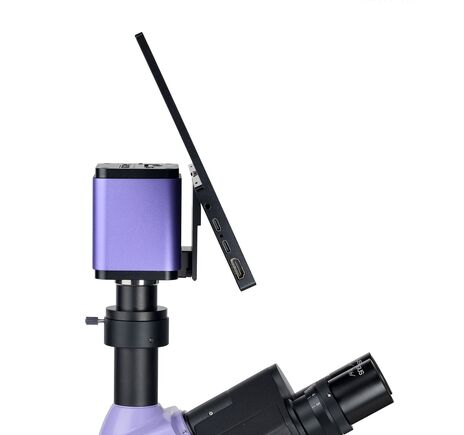

Monitor MAGUS MCD40 pre zobrazenie v reálnom čase

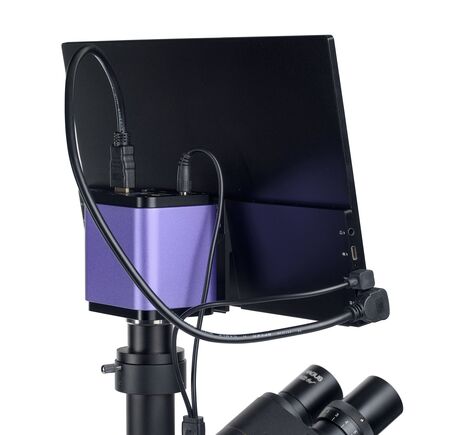

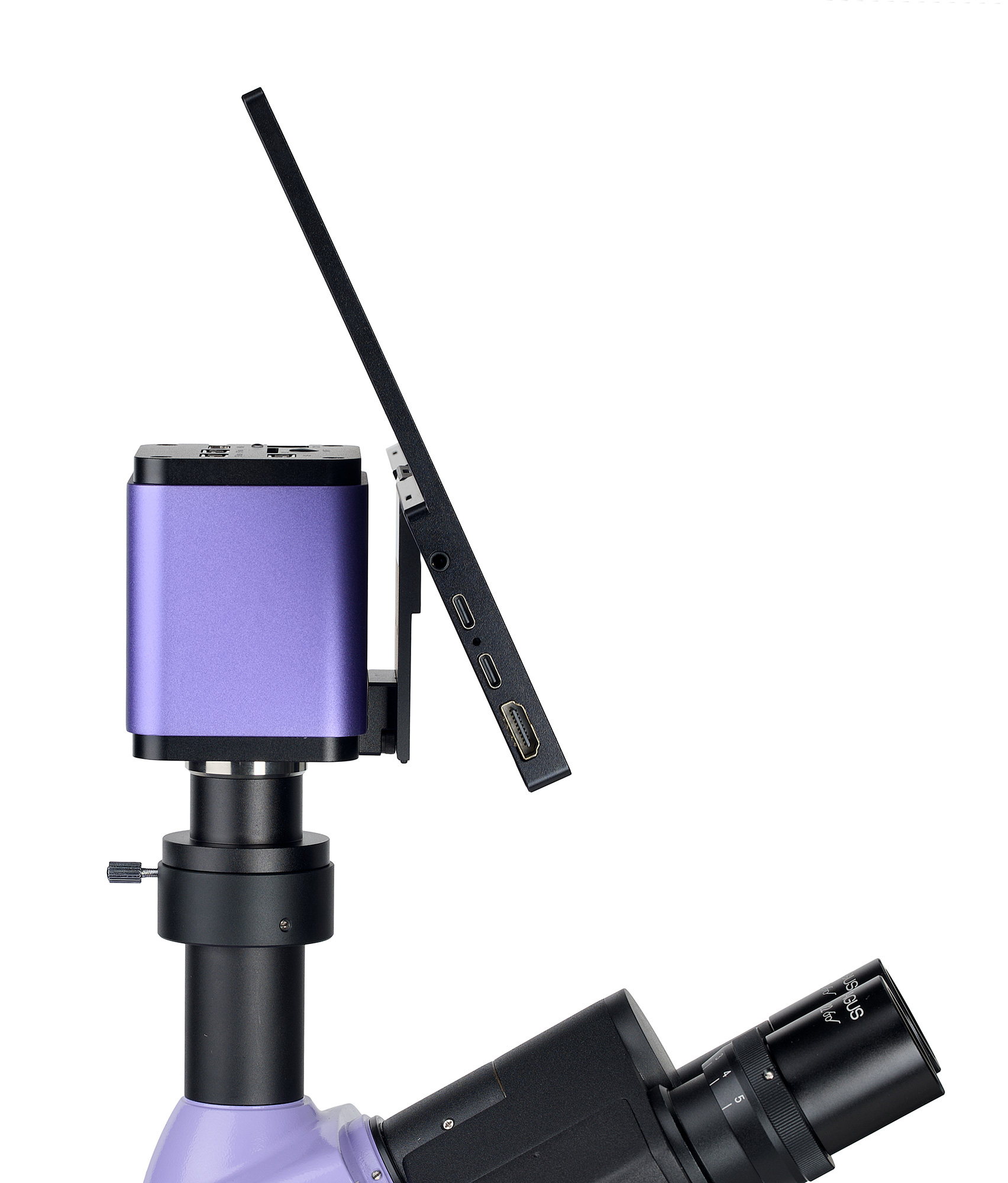

Monitor MAGUS MCD40 s uhlopriečkou 13,3" je určený pre vizualizačné systémy mikroskopov MAGUS. IPS panel zabezpečuje jasný obraz, široké pozorovacie uhly a verné podanie farieb bez skreslenia aj pri pohľade zboku. Monitor je možné umiestniť na stolový stojan, policu alebo priamo na kameru či stojan mikroskopu.
- uhlopriečka: 13,3"
- IPS panel
- široké pozorovacie uhly
- kompatibilita s 4K HDMI kamerami MAGUS
Možnosť rozšírenia o profesionálne príslušenstvo
Sortiment kompatibilného príslušenstva pre mikroskop MAGUS Metal 600 BD zahŕňa objektívy s dlhou pracovnou vzdialenosťou pre jasné a tmavé pole, okuláre, kalibračné sklíčka a digitálne kamery. Mikroskop je tak možné prispôsobiť špecializovaným materiálovým a kontrolným aplikáciám.
Obsah balenia
- digitálna kamera MAGUS CHD40
- LCD monitor MAGUS MCD40
- HDMI kábel (1,5 m)
- USB 3.0 kábel (1,5 m)
- USB myš
- pamäťová karta SD 32 GB
- USB Wi-Fi adaptér (2 ks)
- napájací adaptér 12 V / 1 A (EU)
- inštalačné CD s ovládačmi a softvérom
- návod na použitie a záručný list ku kamere
- základňa s napájacím vstupom, zdrojom prechádzajúceho svetla a kondenzorom, zaostrovacím mechanizmom, pracovným stolíkom a revolverovým nosičom objektívov
- osvetľovacia sústava pre pozorovanie v odrazenom svetle s krytom
- trinokulárna hlava
- rovinný achromatický objektív s korekciou na nekonečno: PL L5×/0,12 BD WD 9,7 mm
- rovinný achromatický objektív s korekciou na nekonečno: PL L10×/0,25 BD WD 9,3 mm
- rovinný achromatický objektív s korekciou na nekonečno: PL L20×/0,40 BD WD 7,2 mm
- rovinný achromatický objektív s korekciou na nekonečno: PL L40×/0,60 BD WD 3,0 mm
- okulár 10×/22 mm s dlhým očným reliéfom (2 ks)
- priehľadná doska pracovného stolíka
- C-mount adaptér 1×
- šesťhranný kľúč
- sieťový napájací kábel
- sieťový kábel osvetľovacej sústavy pre odrazené svetlo
- protiprachový kryt
- návod na použitie a záručný list
Pre koho je mikroskop určený
MAGUS Metal D600 BD LCD je ideálny pre metalurgické a strojárske prevádzky, laboratóriá kontroly kvality, výskumné pracoviská aj technické univerzity. Vďaka mikroskopii v jasnom a tmavom poli, polarizačnej analýze, výkonnému osvetleniu a 4K digitálnej dokumentácii poskytuje presné výsledky pri štúdiu mikroštruktúr kovov, polovodičov a ďalších reflexných technických materiálov.
Technické parametre
Metalurgický trinokulárny mikroskop s digitálnym zobrazovaním, tmavým poľom a polarizáciou pre materiálovú analýzu
Kategória
| Skupina produktu | Metalurgický mikroskop – digitálny set |
Konštrukcia
| Typ hlavy | Trinokulárna Siedentopf |
| Sklon hlavy | 30° |
| Materiál tela | CNC hliníková zliatina |
| Priemer tubusu | 30 mm |
Kontrastné metódy
| Svetlé pole | Áno |
| Tmavé pole | Áno |
| Polarizácia | Áno |
Optika
| Interpupilárna vzdialenosť | 48 – 75 mm |
| Dioptrická korekcia | ±5 dpt (ľavý tubus) |
Okulár
| Typ | 10× / 22 mm, očný reliéf 10 mm |
| Voliteľné varianty | 10× / 22 mm so stupnicou; 12,5× / 14; 15× / 15; 20× / 12; 25× / 9 |
Objektívy / Zväčšenie
| Typ objektívov | Planachromatické objektívy ∞ (BD) |
| Objektívy | PL L5×/0,12 BD; PL L10×/0,25 BD; PL L20×/0,40 BD; PL L40×/0,60 BD |
| Voliteľné objektívy | PL L50×/0,70 BD; PL L60×/0,70 BD; PL L80×/0,80 BD; PL L100×/0,85 BD (suchý) |
| Revolver | 5-násobný |
| Celkové zväčšenie | 50× – 400× |
| Voliteľné zväčšenie | 50× – 2500× |
| Parfokálna vzdialenosť | 45 mm |
| Pracovná vzdialenosť | 9,7 mm (5×); 9,3 mm (10×); 7,2 mm (20×); 3,0 mm (40×); 2,5 mm (50×); 1,9 mm (60×); 0,80 mm (80×); 0,40 mm (100×) |
Osvetlenie
| Typ osvetlenia | Prechádzajúce a dopadajúce (duálne) |
| Svetelný zdroj | Halogén |
| Regulácia jasu | Áno |
| Svetelné filtre | Zelený, modrý, žltý, matný |
Zaostrovanie / mechanika
| Zaostrovanie | Koaxiálne hrubé a jemné |
| Hrubé zaostrovanie | 25 mm, s aretáciou a reguláciou tuhosti |
| Jemné zaostrovanie | 0,002 mm |
| Stolík | Dvojosý mechanický so sklenenou doskou |
| Rozmer stolíka | 210 × 140 mm |
| Zdvih stolíka | 75 / 50 mm |
| Kondenzor | Abbe NA 1,25, centrovateľný a výškovo nastaviteľný |
| Clona | Aperturná a poľová clona (dopadajúce aj prechádzajúce svetlo) |
Polarizačná a kontrastná výbava
| Analyzátor | Vstavaný |
| Polarizátor | Odnímateľný |
| Tmavé pole | Áno |
Napájanie
| Napätie | 220 ± 22 V / 110 – 220 V |
| Frekvencia | 50 Hz |
| Doplnkové napájanie | DC 5 – 12 V (Type-C) |
| Sieťové napájanie | AC |
Digitálny systém
| Snímač | Sony Exmor / Starvis CMOS |
| Farebnosť | Farebný |
| Rozlíšenie | 3840 × 2160 px |
| Megapixely | 8 MP |
| Veľkosť snímača | 1/1,2" (11,14 × 6,26 mm) |
| Veľkosť pixelu | 2,9 × 2,9 µm |
| Citlivosť na svetlo | 1028 mV pri 1/30 s |
| Pomer signál/šum | 0,13 mV pri 1/30 s |
| Expozičný čas | 0,014 ms – 1000 ms |
| Snímková frekvencia | 30 fps (Full HD / 4K) |
| Záznam | Video a snímky |
| Formát obrazu | *.jpg, *.tif |
| Formát videa | *.h264, *.h265, *.mp4 |
| Spektrálny rozsah | 380 – 650 nm (IR filter) |
| Typ uzávierky | ERS (elektronická rolovacia) |
| Softvér | MAGUS View / vstavaný (HDMI) |
| Rozhrania | HDMI, USB 3.0, Wi-Fi |
| Pamäťová karta | SD do 32 GB |
| Typ montáže | C-mount |
| Napájanie kamery | DC adaptér 12 V / 1 A |
Displej
| Typ panelu | IPS |
| Uhlopriečka | 13,3" |
| Rozlíšenie | 3840 × 2160 (4K) |
| Pomer strán | 16 : 9 |
| Jas | 400 cd/m² |
| Kontrast | 1000 : 1 |
| Pozorovací uhol | 178° / 178° |
| Viditeľná plocha | 295 × 165 mm |
| Rozteč pixelov | 0,154 × 0,154 mm |
| Podsvietenie | LED (životnosť 50 000 h) |
| Frekvencia | 60 Hz |
| Rozhranie | HDMI |
| Spotreba | 12 W (max.) |
Prevádzkové podmienky
| Teplota prevádzky | −15 °C až 55 °C / 5 °C až 35 °C |
| Teplota kamery | −10 °C až 50 °C |
| Vlhkosť | 10 – 90 % / 30 – 80 % |
Balenie a hmotnosť
| Rozmery balenia | 350 × 300 × 750 mm |
| Hmotnosť netto | 11 kg |
| Prepravná hmotnosť | 17,25 kg |
| Ochrana | Protiprachový kryt |
Informácie o produkte
| EAN | 5905555018317 |
| Oblasť použitia | Metalografická analýza |
| Typ používateľa | Profesionáli, pokročilí používatelia |
| Náročnosť montáže | Zložitá |
Technické údaje podľa oficiálneho datasheetu výrobcu.
