Popis

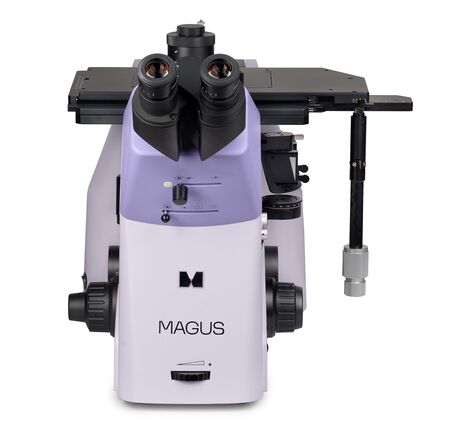

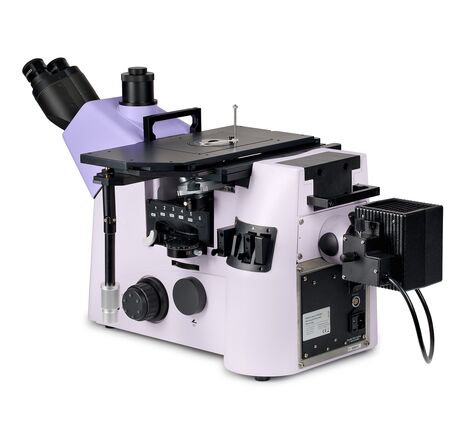

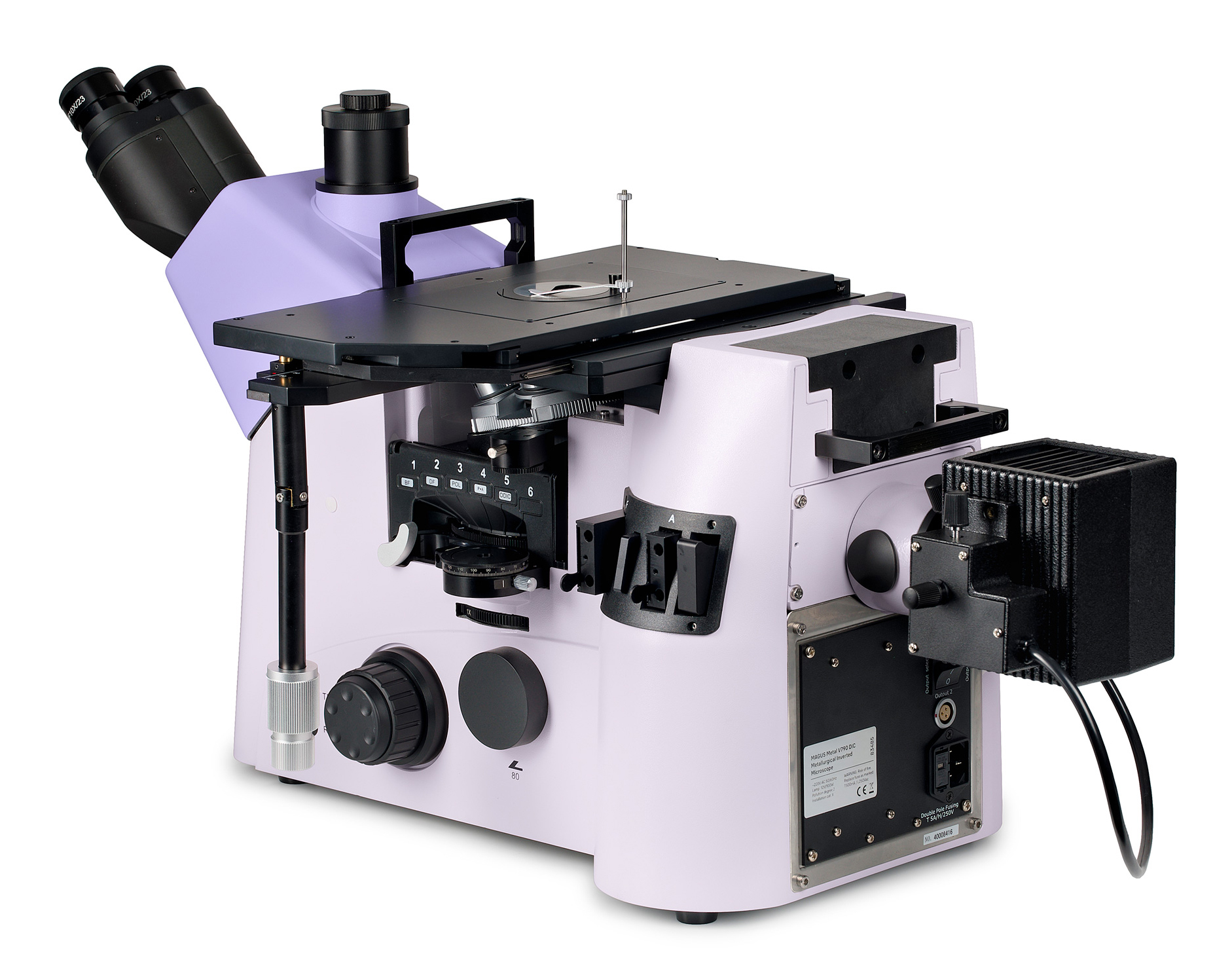

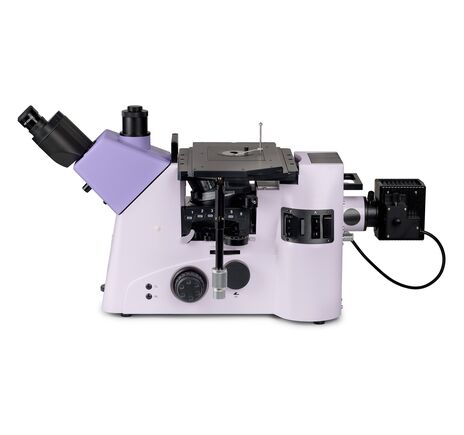

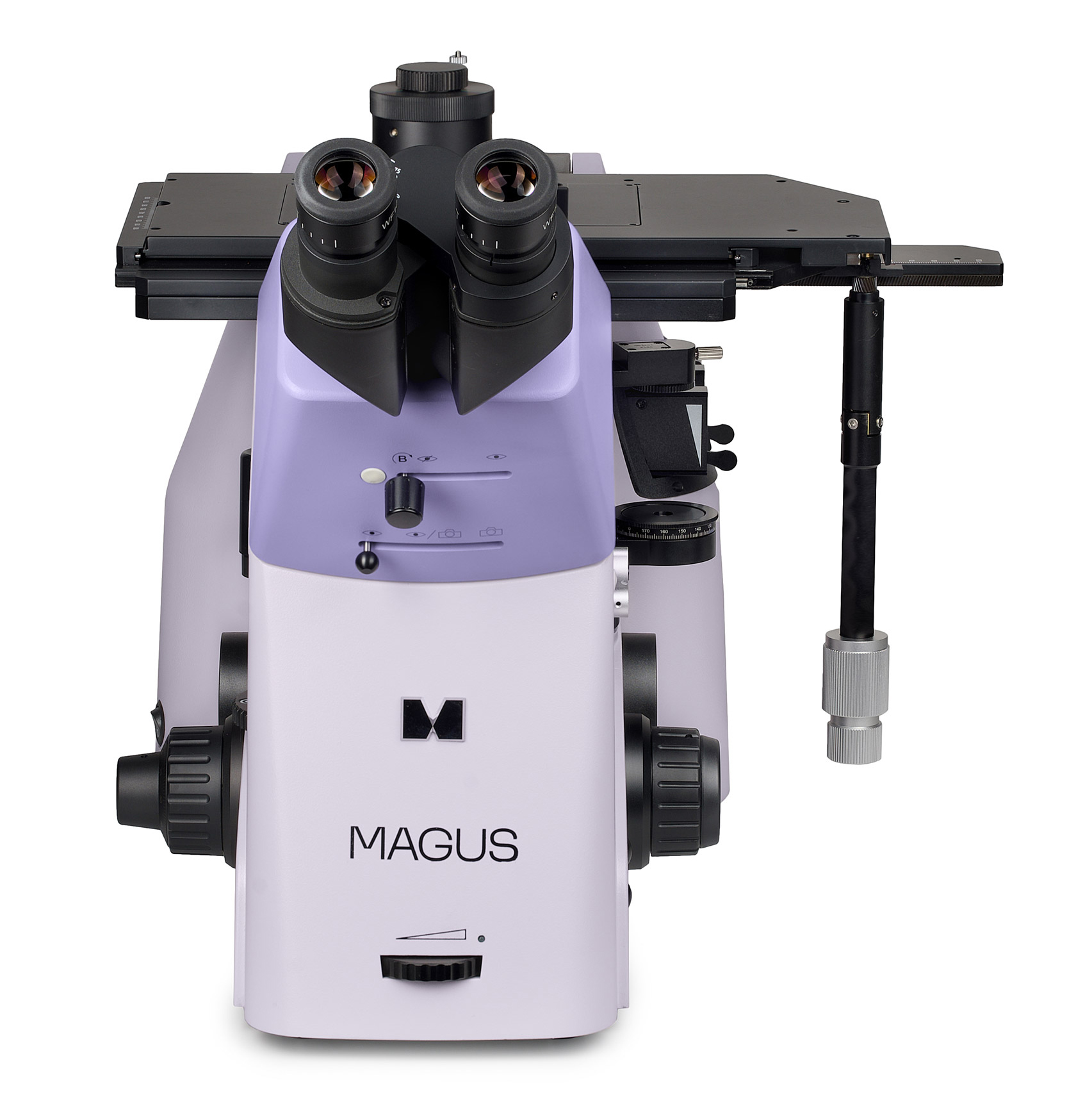

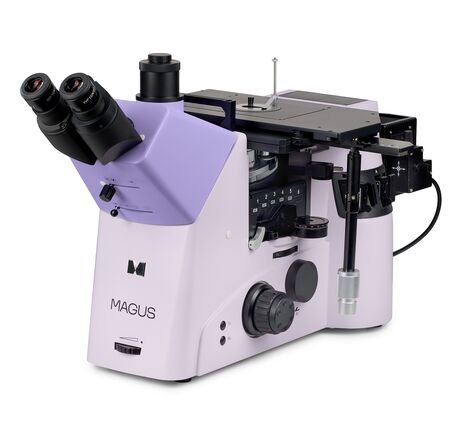

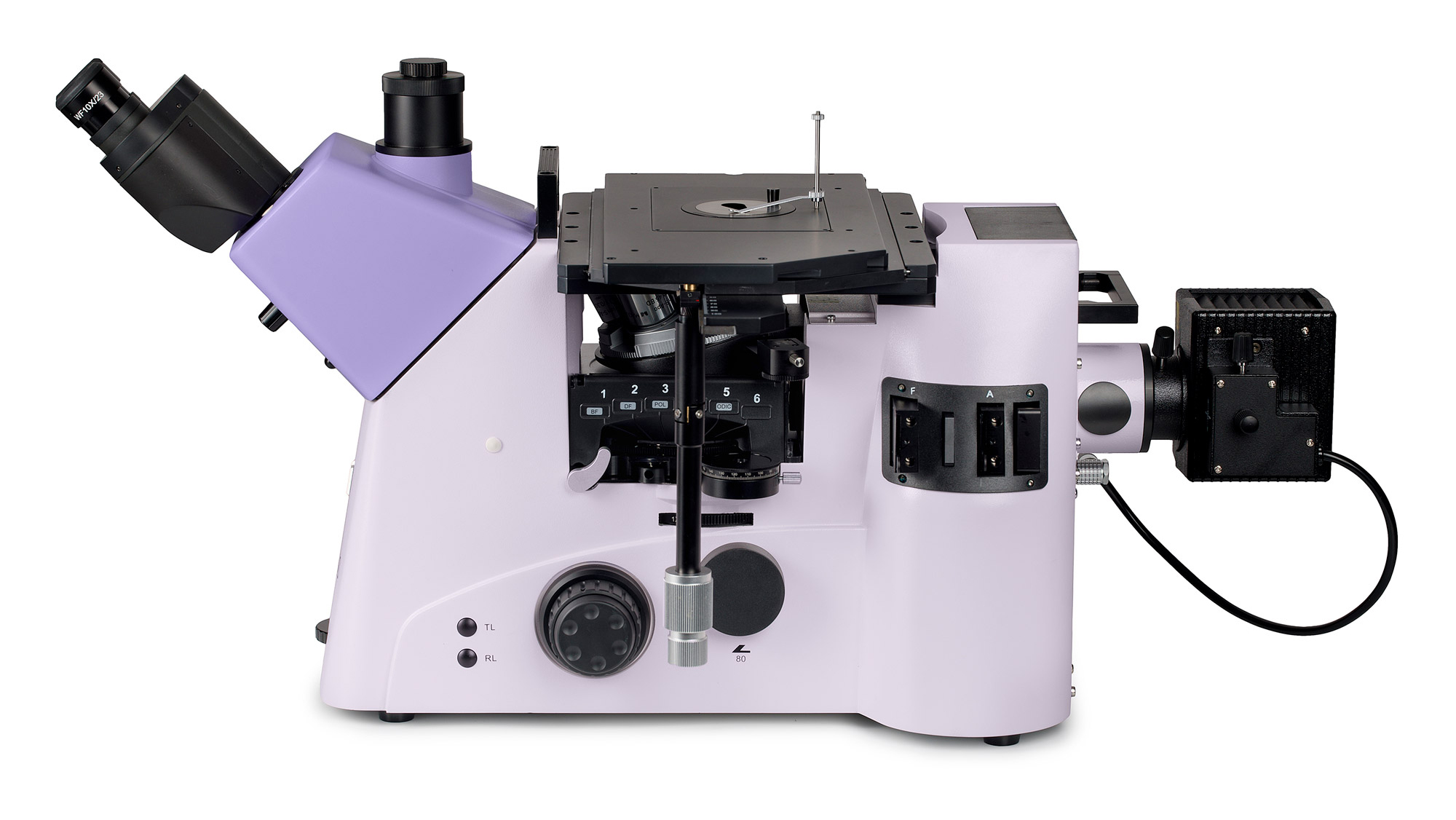

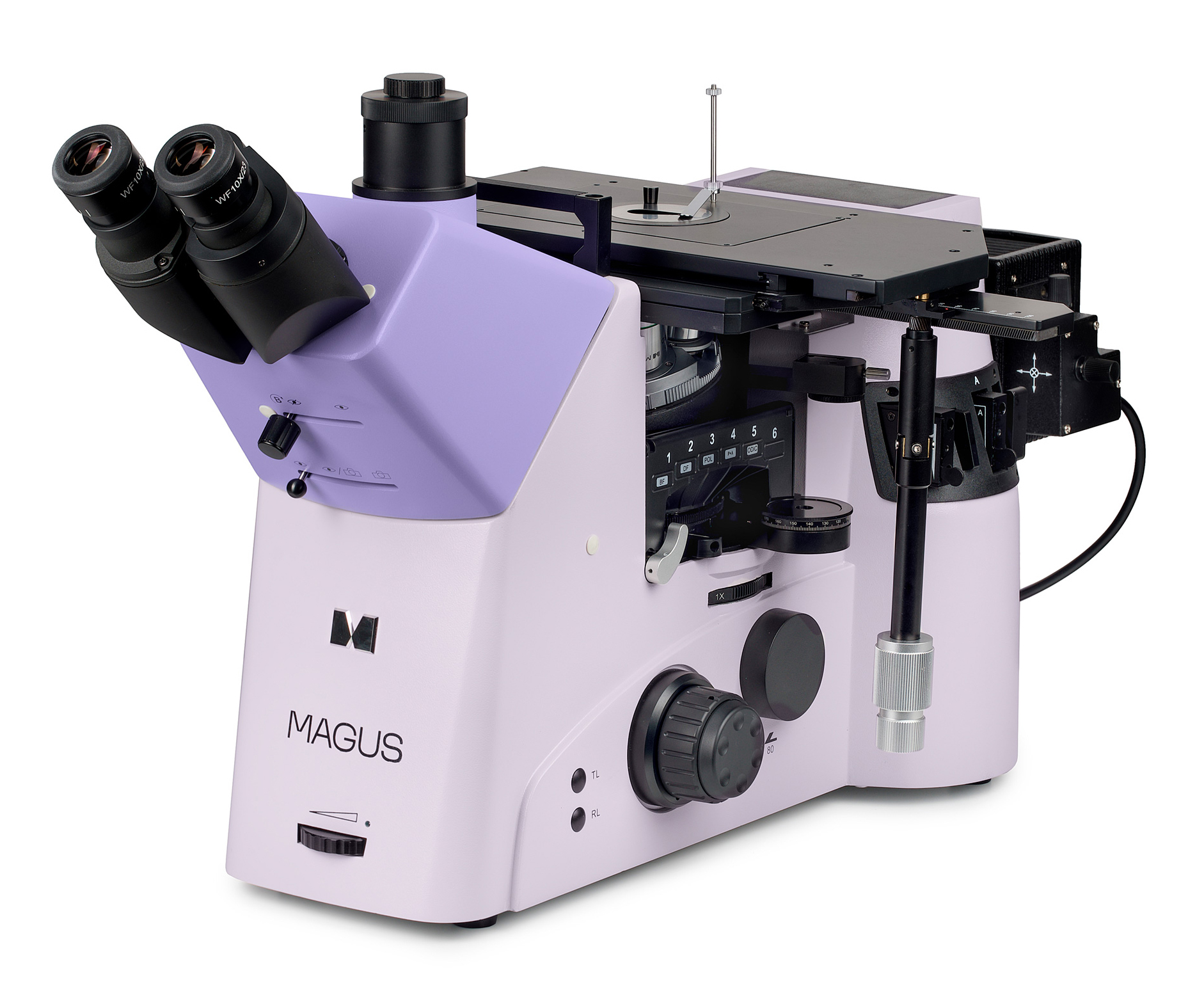

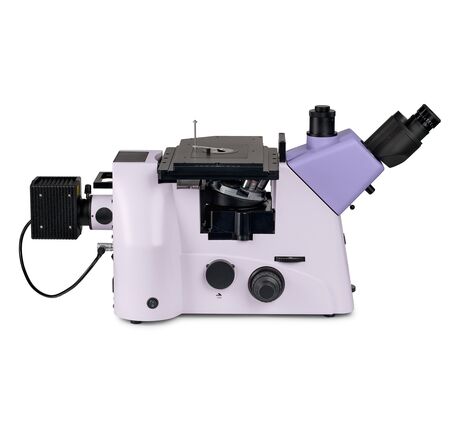

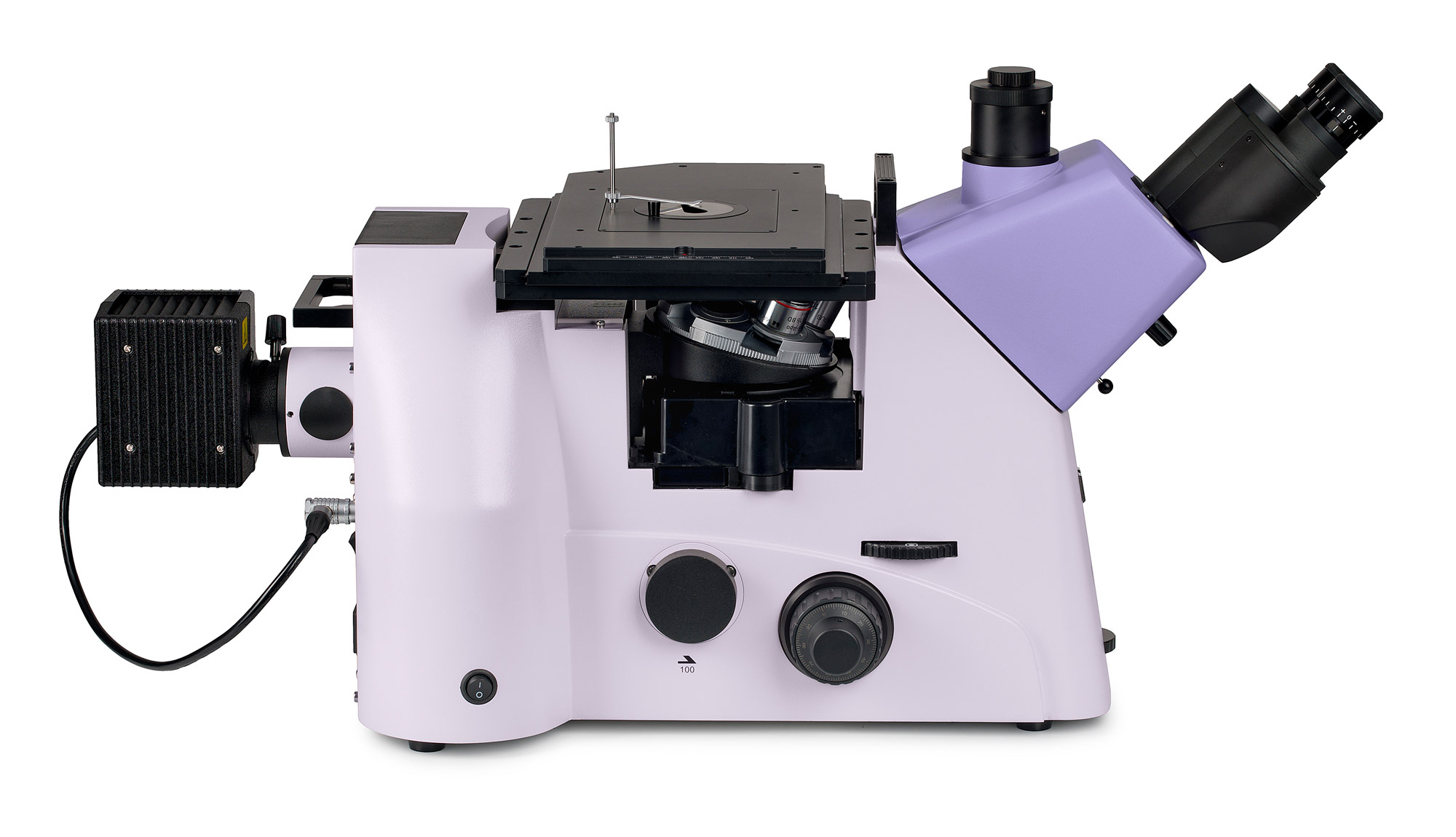

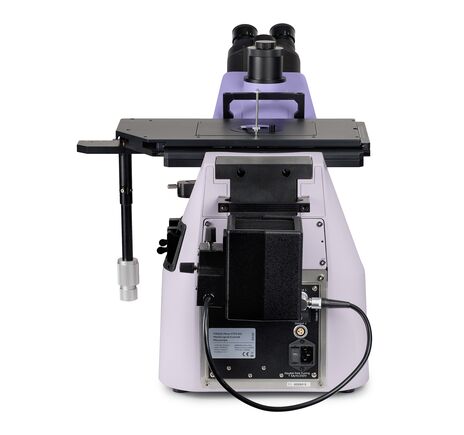

Inverzný metalurgický mikroskop MAGUS Metal V790 DIC je špičkový profesionálny systém určený na analýzu mikroštruktúry kovov, zliatin, polovodičov a ďalších nepriehľadných materiálov v odrazenom svetle. Podporuje svetlé pole, tmavé pole, polarizačnú mikroskopiu a diferenciálny interferenčný kontrast (DIC), vďaka čomu umožňuje detailné zobrazenie aj jemných povrchových nerovností. Robustná konštrukcia je prispôsobená na prácu s rozmernými vzorkami až do hmotnosti 30 kg.

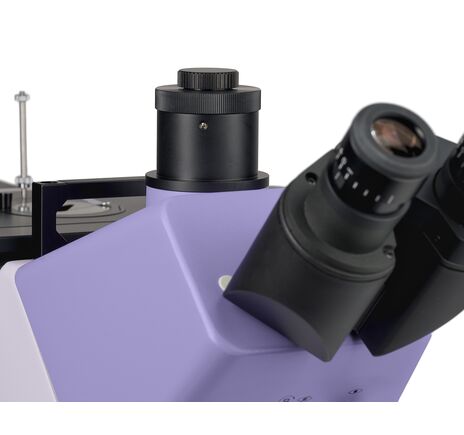

Trinokulárna hlava pre profesionálnu analýzu a dokumentáciu

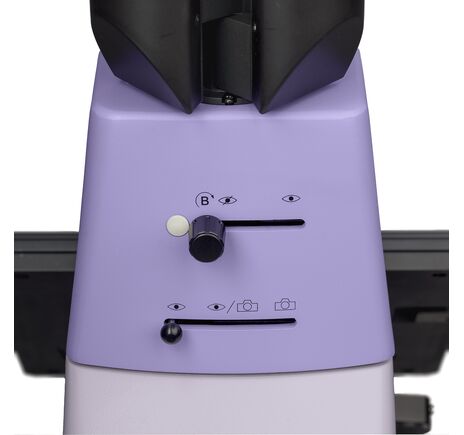

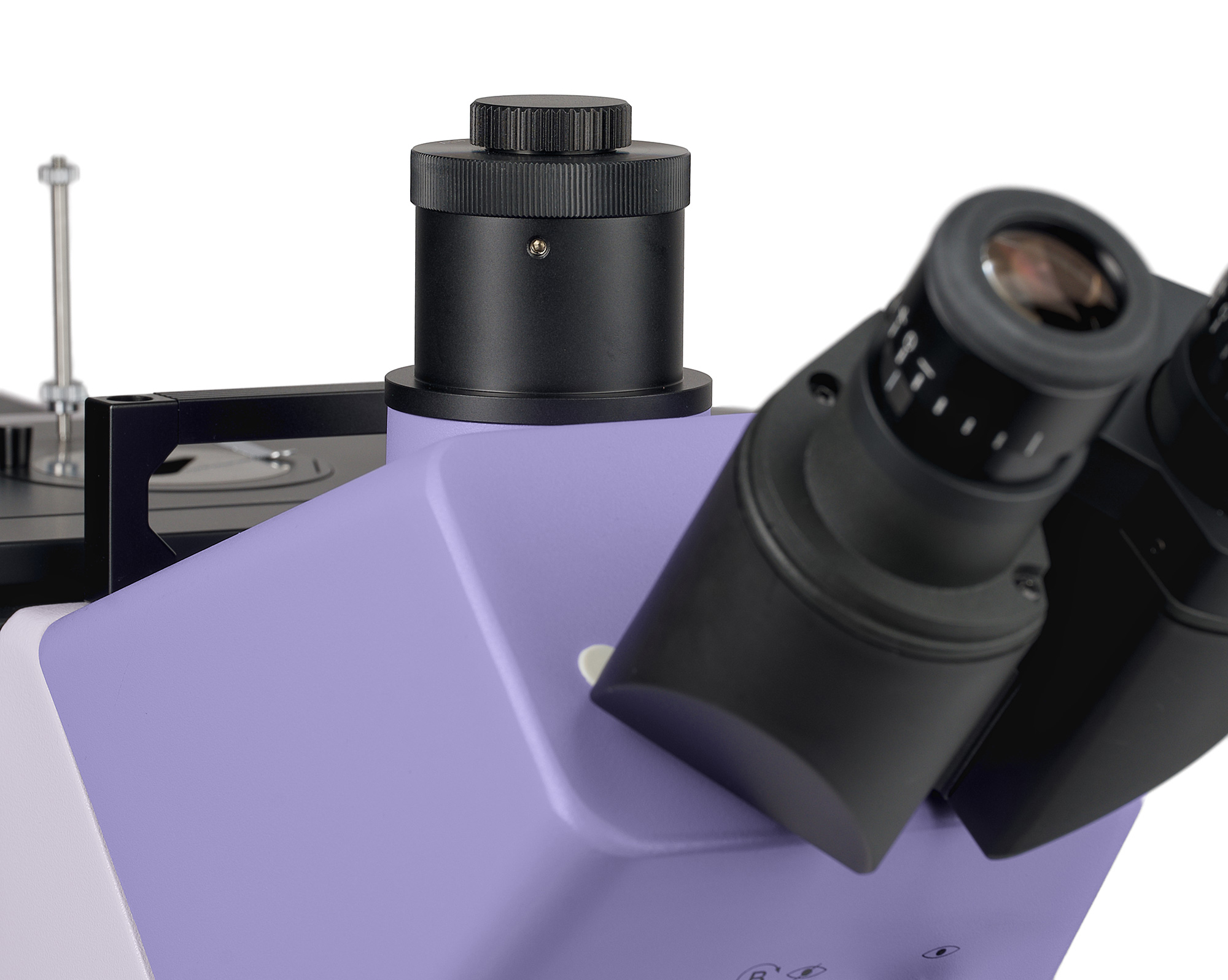

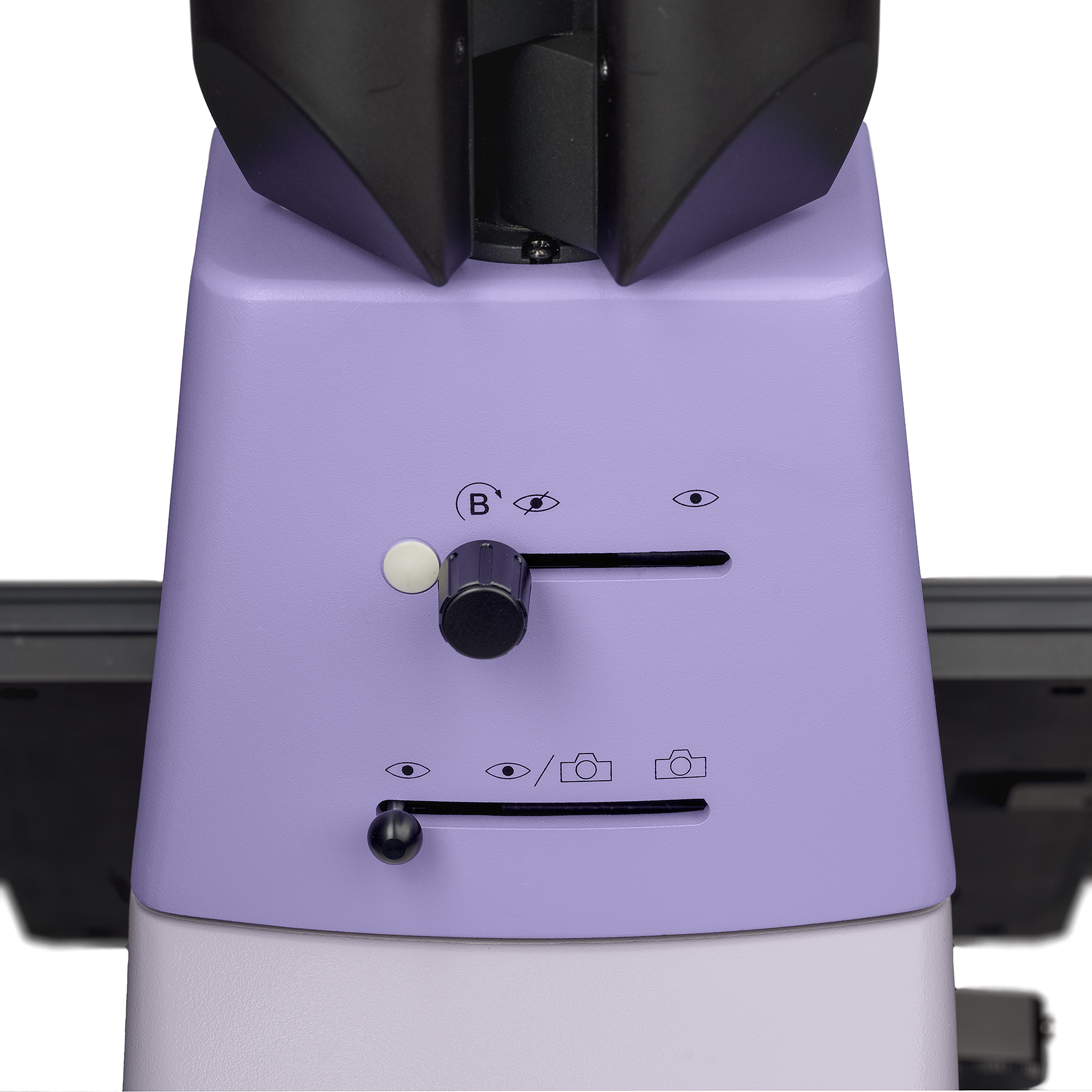

Trinokulárna hlava s optikou korigovanou na nekonečno a uhlom sklonu 45° poskytuje pohodlné pracovné podmienky pri sedení aj státí. Integrovaná Bertrandova šošovka umožňuje konoskopické pozorovanie. Digitálnu kameru je možné pripojiť cez trinokulárny tubus alebo cez jeden z bočných fotoportov na tele mikroskopu.
- trinokulárna hlava s uhlom 45°
- integrovaná Bertrandova šošovka
- 3 nezávislé možnosti pripojenia kamery alebo monitora
- deliace pomery svetla: 100/0, 50/50, 0/100
- okuláre 10×/23 mm s dioptrickou korekciou

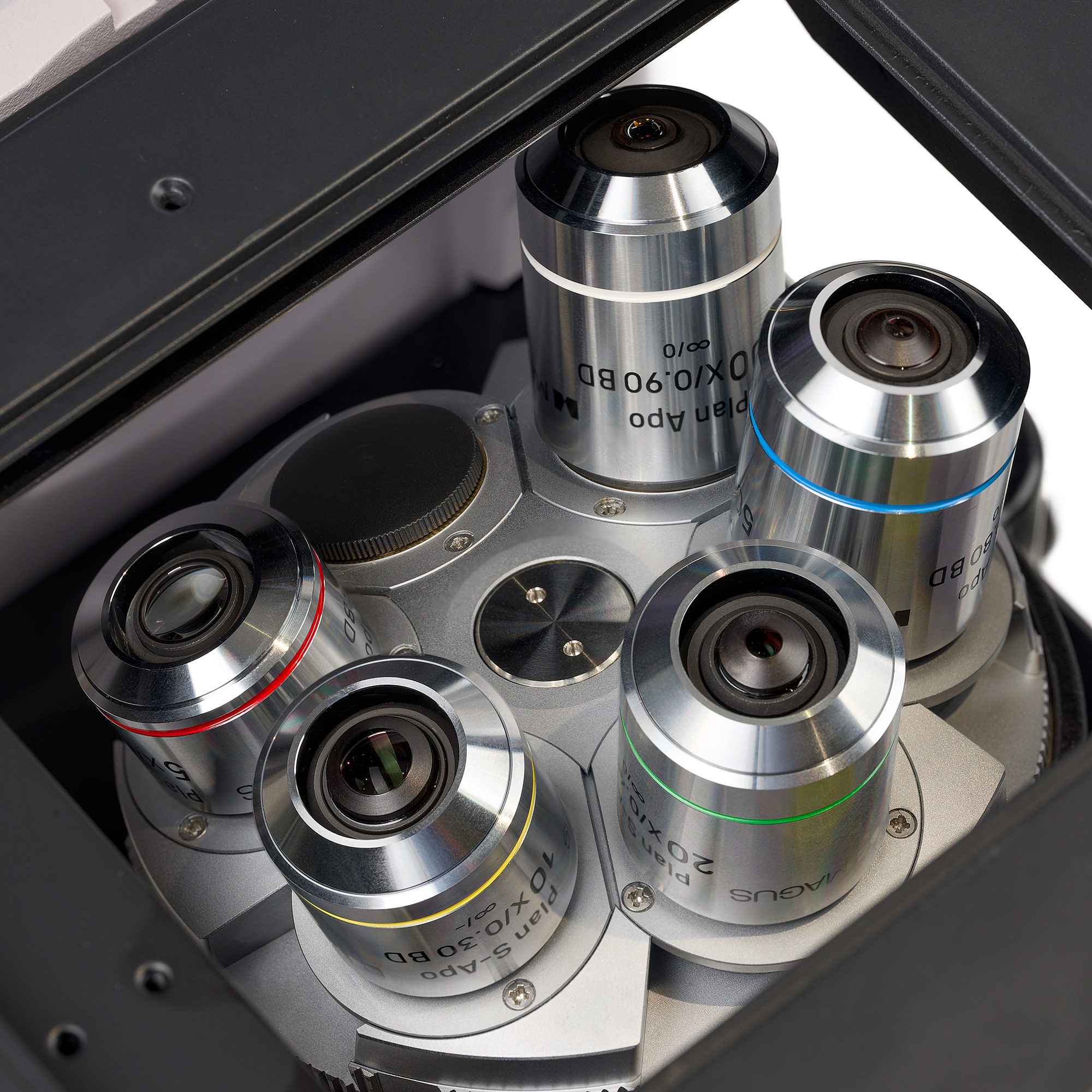

Apochromatická optika pre svetlé a tmavé pole

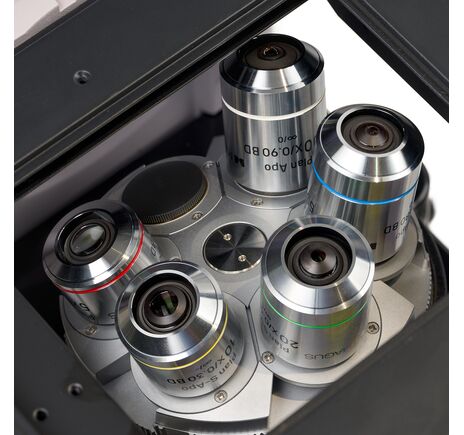

Mikroskop je vybavený polorovinnými apochromatickými a rovinnými apochromatickými objektívmi s dlhou pracovnou vzdialenosťou. Sú optimalizované pre mikroskopické techniky v svetlom aj tmavom poli a poskytujú vyššiu korekciu chromatickej a sférickej aberácie.
- revolverový nosič pre 5 objektívov
- polorovinné a rovinné apochromatické objektívy BD
- objektívy v balení: 5×, 10×, 20×, 50×, 100×
- predĺžená pracovná vzdialenosť
- určené pre svetlé aj tmavé pole

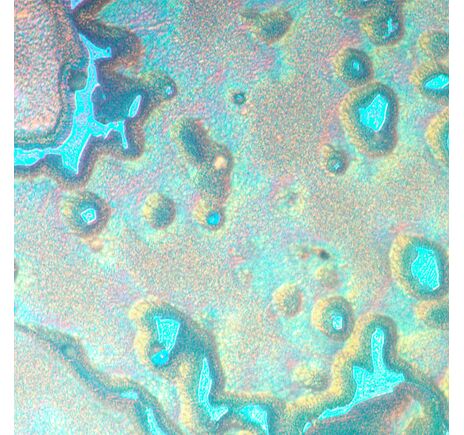

DIC kontrast pre zvýraznenie povrchových detailov
Diferenciálny interferenčný kontrast (DIC) zvyšuje hĺbku ostrosti, kontrast a priestorové vnímanie povrchu. Umožňuje farebne odlíšiť aj minimálne výškové rozdiely a zobraziť skúmaný objekt plasticky. Systém využíva dva DIC posuvníky pre rôzne rozsahy zväčšení.

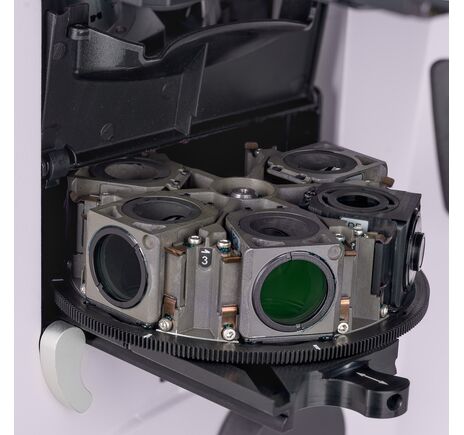

Multifunkčný karusel pre kontrastné metódy

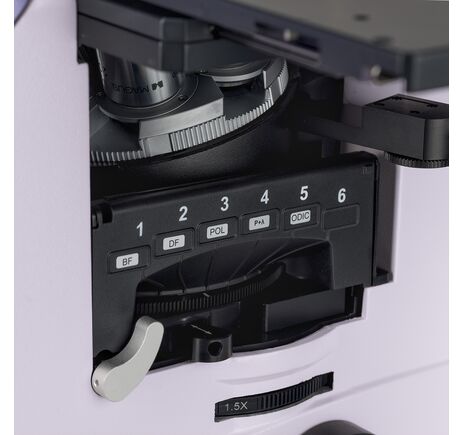

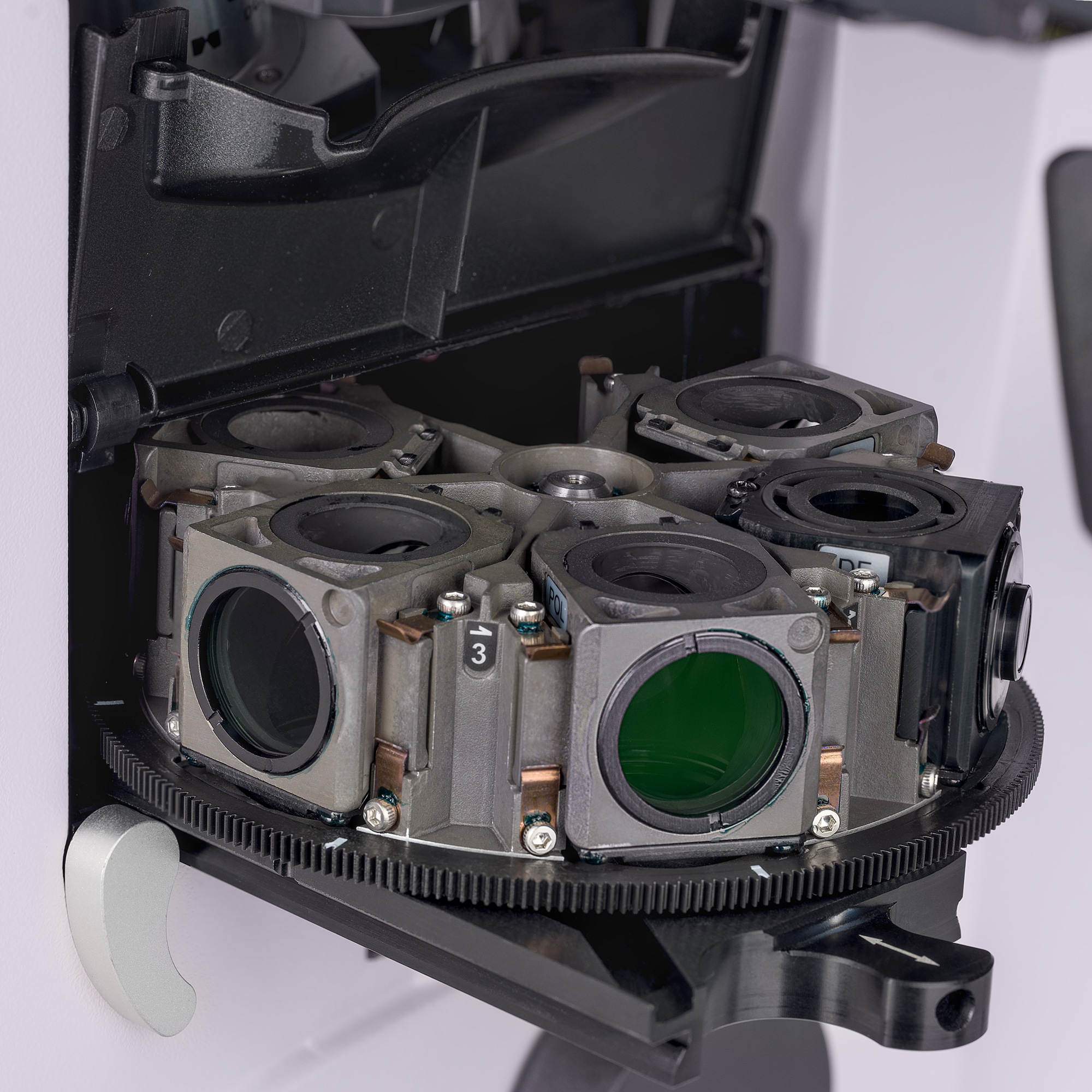

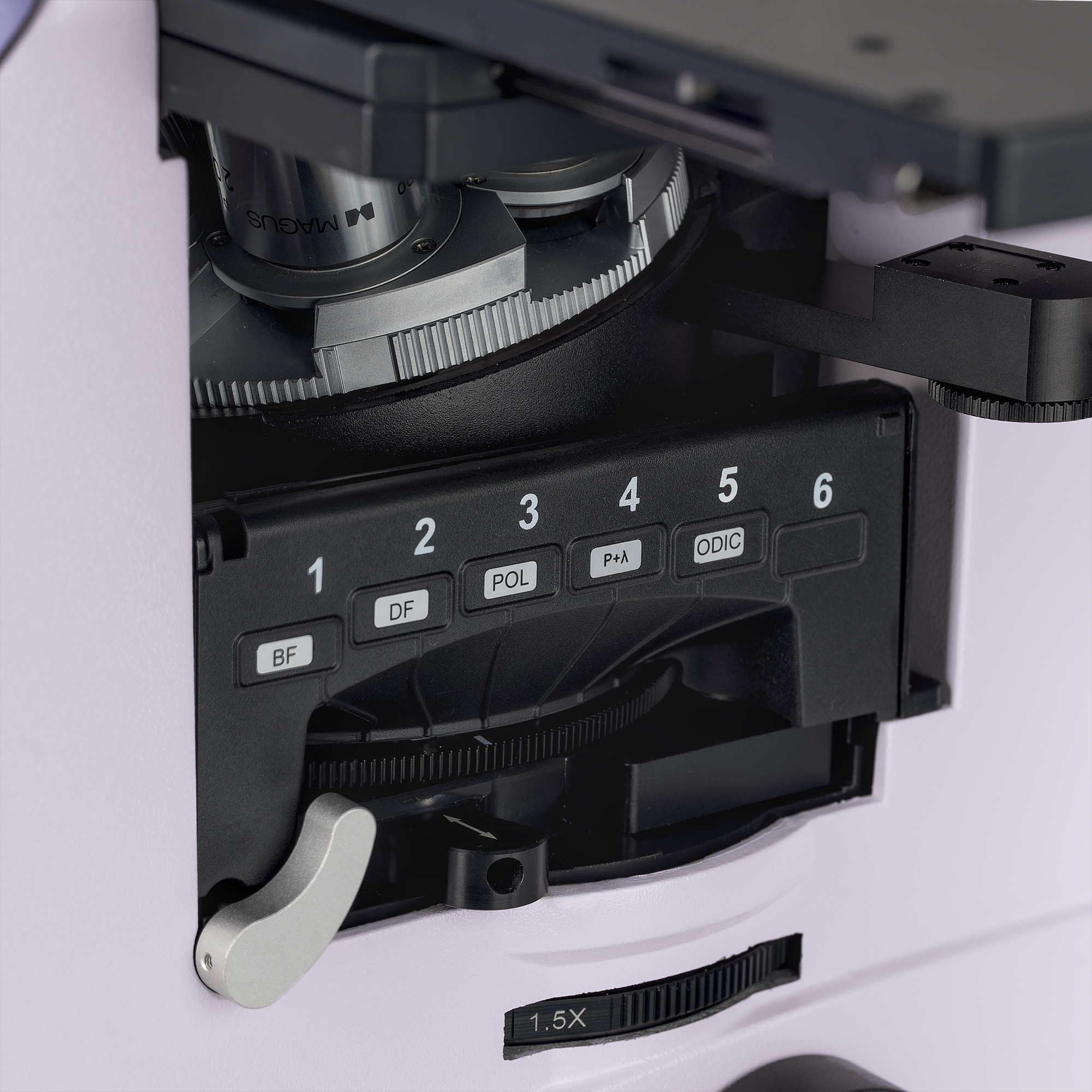

Pod revolverovým nosičom sa nachádza karusel pre inštaláciu až šiestich kontrastných modulov. Prepínanie medzi jednotlivými režimami pozorovania je rýchle a nevyžaduje zložité nastavovanie, čo výrazne zvyšuje efektivitu práce.
- svetlé pole
- tmavé pole
- polarizačná mikroskopia
- DIC kontrast
Prídavná zväčšovacia šošovka 1,5×

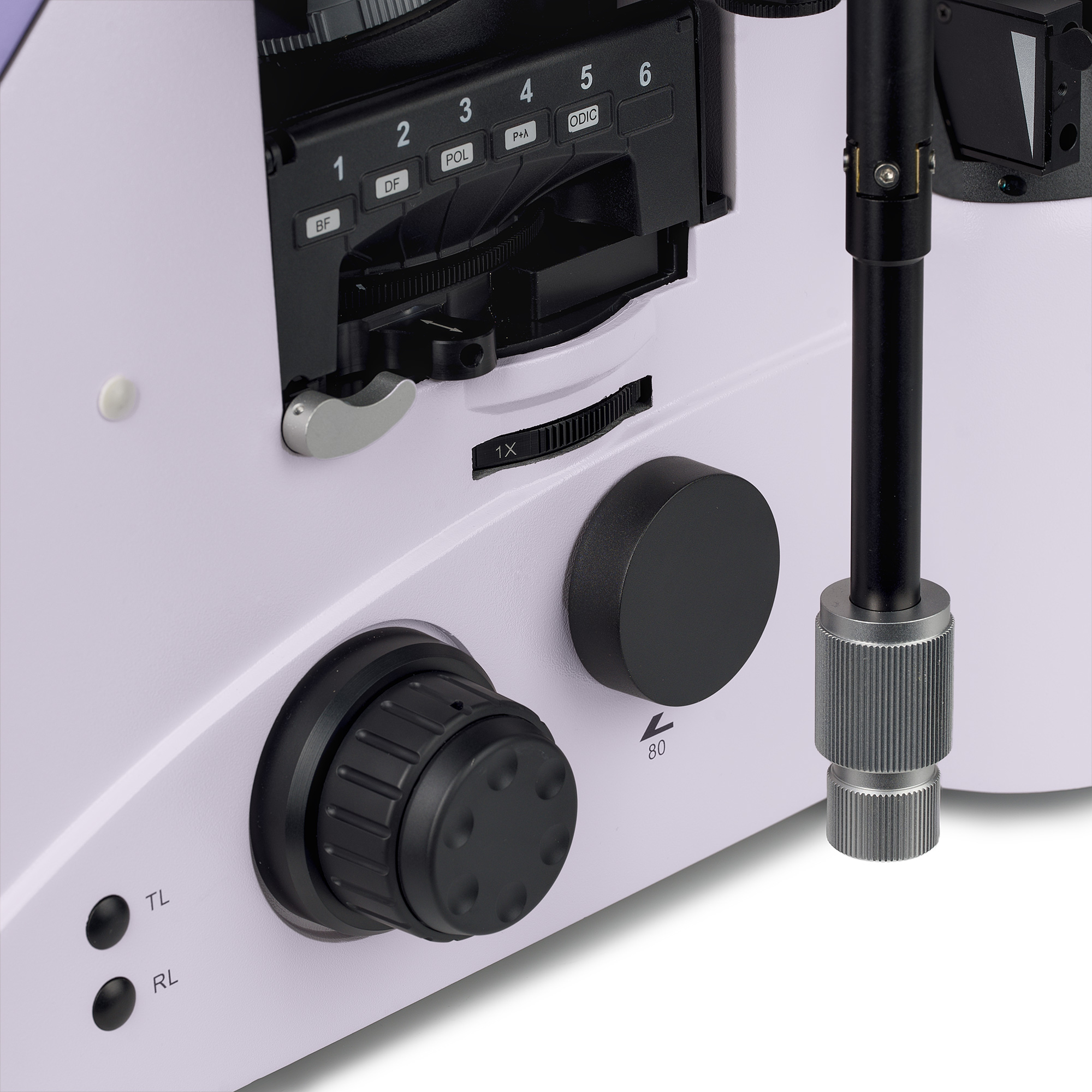

Na pravej strane tela mikroskopu sa nachádza prepínač, ktorým je možné zaradiť do optickej dráhy prídavnú šošovku s faktorom 1,5×. Táto funkcia umožňuje zvýšiť celkové zväčšenie bez výmeny objektívu alebo dokupovania ďalšieho príslušenstva.
Výkonné 100 W halogénové osvetlenie

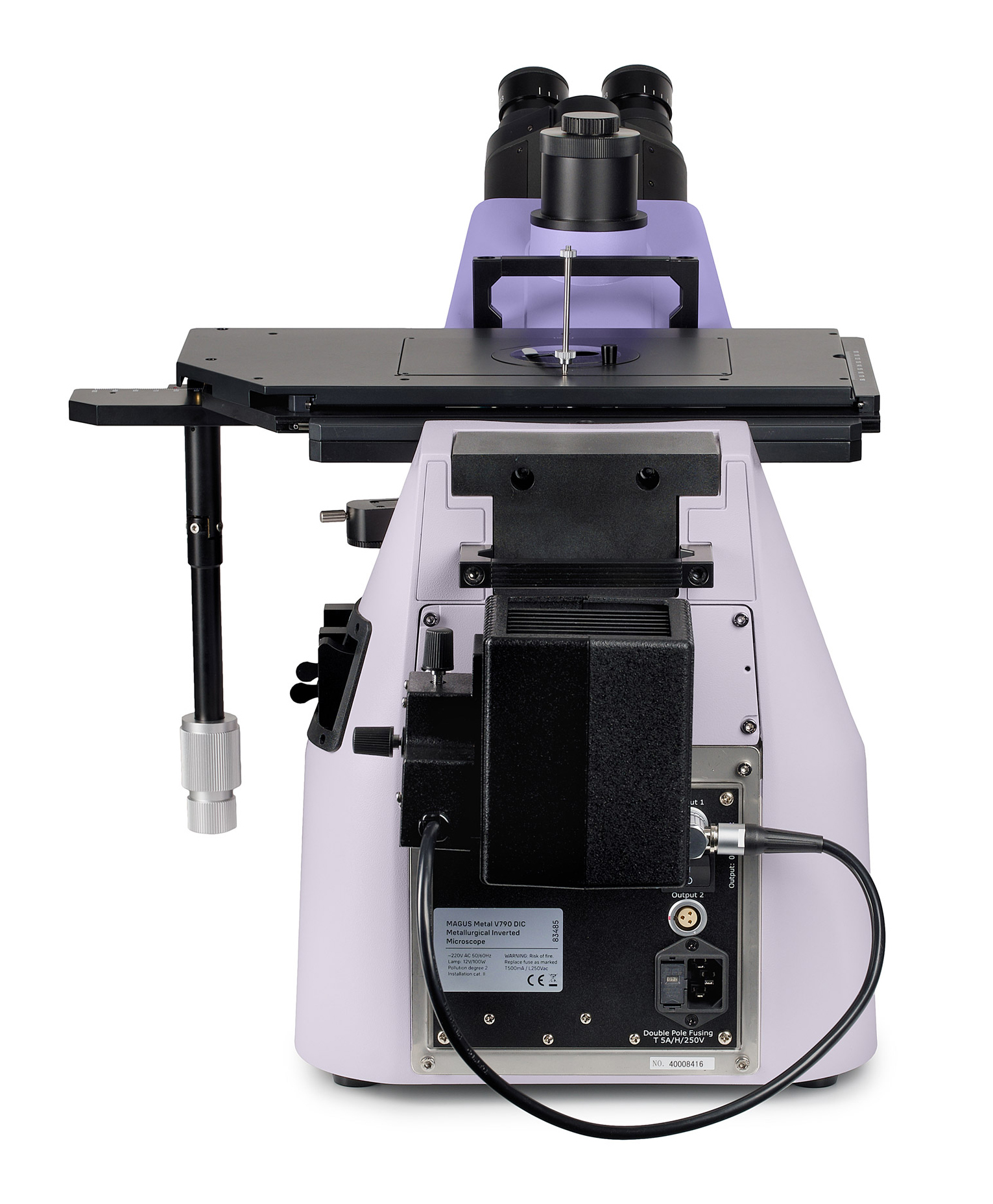

Mikroskop využíva 100 W halogénový zdroj v osvetľovacej sústave pre odrazené svetlo. Poskytuje vysoký jas pre prácu vo svetlom aj tmavom poli a pri polarizačných technikách. Systém podporuje Köhlerovo osvetlenie a obsahuje centrované optické prvky.
- výkon osvetlenia: 100 W halogén
- Köhlerovo osvetlenie
- svetlé pole, tmavé pole, polarizácia, DIC

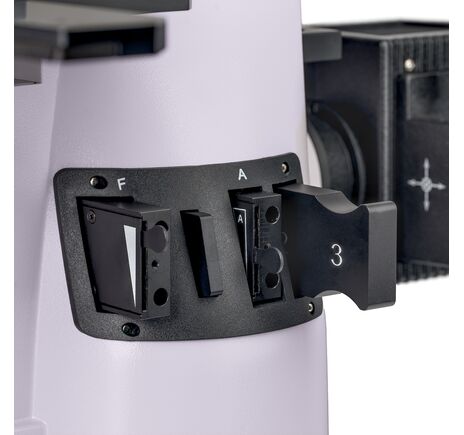

- farebné filtre pre korekciu farebného podania

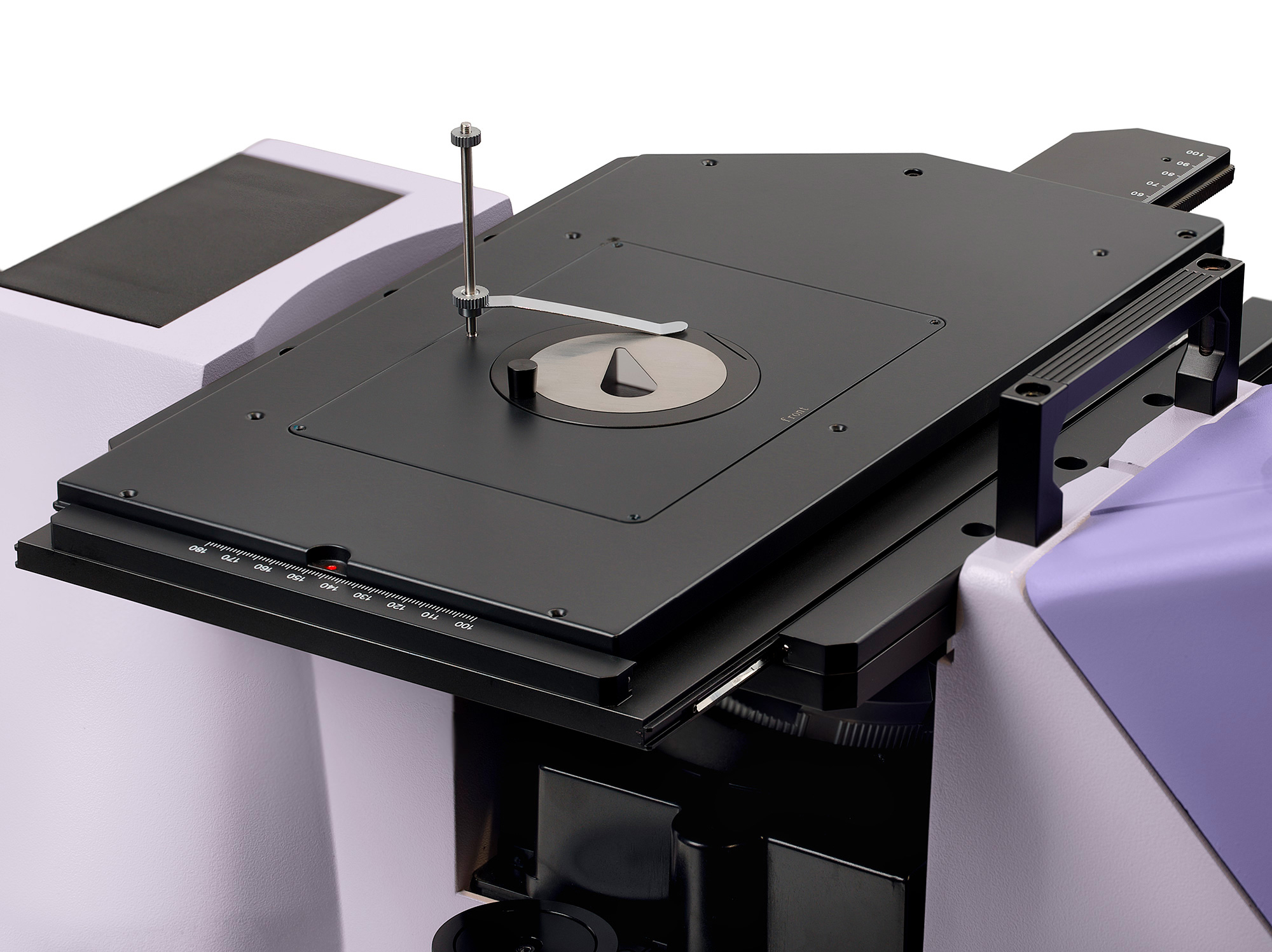

Veľký pracovný stolík pre ťažké vzorky

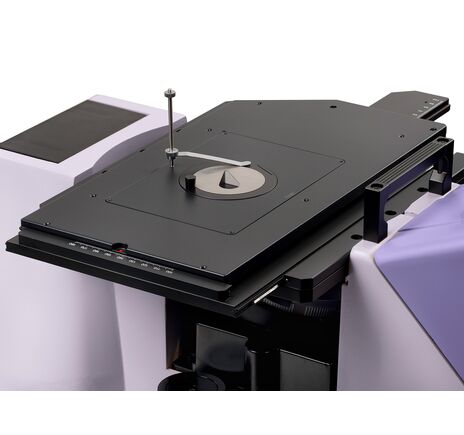

Pracovný stolík je určený na manipuláciu s rozmernými a ťažkými vzorkami do 30 kg. Povrch stolíka má trojvrstvovú ochranu proti poškodeniu a dlhá ovládacia rukoväť zabezpečuje pohodlný pohyb v osiach X a Y bez zbytočného namáhania ruky.
- nosnosť vzorky až 30 kg
- pohyb v osiach X/Y
- ochranná povrchová úprava stolíka
- dlhá ergonomická ovládacia rukoväť
Presné zaostrenie a ergonomická obsluha

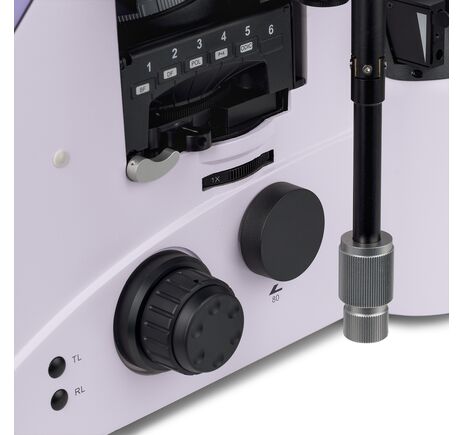

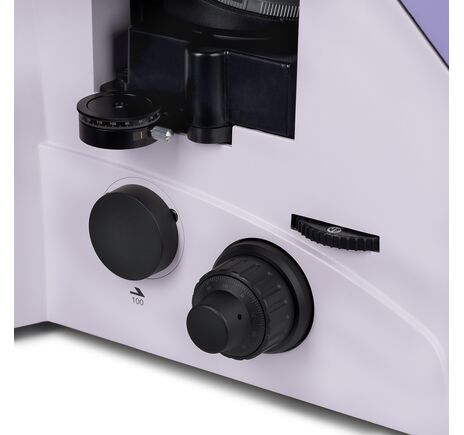

Koaxiálne hrubé a jemné zaostrenie je umiestnené na oboch stranách základne mikroskopu. Mechanizmus obsahuje aretáciu hrubého zaostrenia a nastavenie tuhosti pohybu, čo zvyšuje komfort aj presnosť pri každodennej práci.
- koaxiálne hrubé a jemné zaostrenie
- aretácia hrubého zaostrenia
- nastavenie odporu mechanizmu
- ergonomické ovládanie z oboch strán

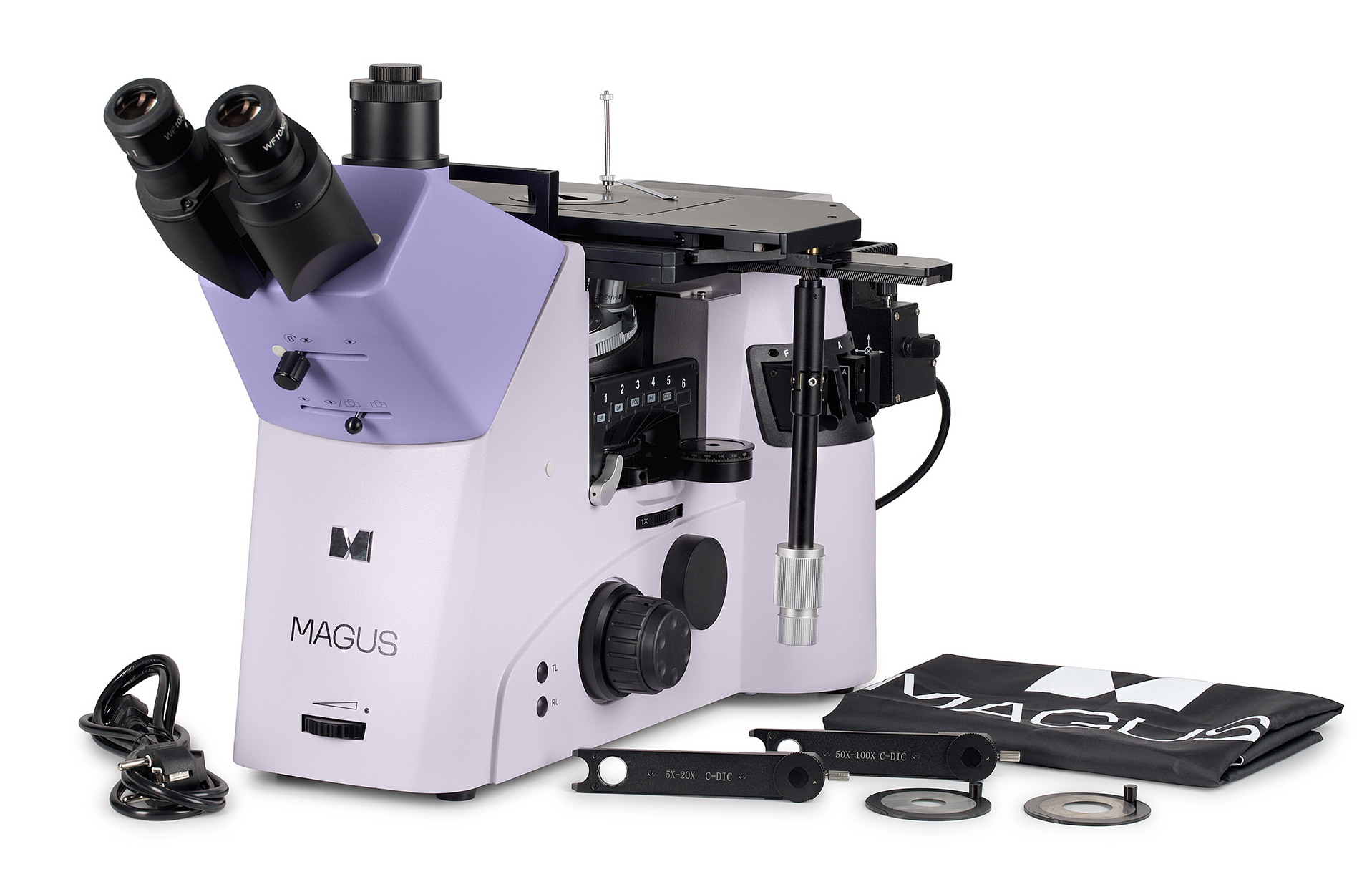

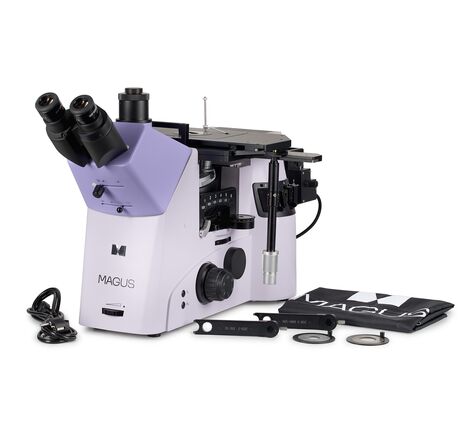

Obsah balenia
- stojan mikroskopu s pracovným stolíkom a karuselom kontrastných modulov
- trinokulárna hlava s Bertrandovou šošovkou
- halogénová osvetľovacia jednotka
- objektívy 5×, 10×, 20×, 50×, 100×
- okuláre 10×/23 mm (2 ks)
- DIC posuvníky (2 ks)
- polarizačné zariadenie
- sada farebných filtrov
- C-mount adaptér
- napájací kábel
- protiprachový kryt
- návod na použitie
Pre koho je mikroskop určený
MAGUS Metal V790 DIC je ideálny pre metalurgické laboratóriá, strojársky, letecký, energetický a jadrový priemysel, ako aj pre výskumné centrá a technické univerzity. Je určený pre profesionálov, ktorí vyžadujú maximálnu presnosť pri analýze povrchov a mikroštruktúr nepriehľadných materiálov.
Technické parametre
Metalografický mikroskop s trinokulárnou hlavou, DIC moduláciou a polarizačnými prvkami pre pokročilé analýzy v dopadajúcom svetle
Kategória
| Skupina produktu | Metalografický mikroskop |
| Typ | Svetelný / optický |
Konštrukcia
| Typ hlavy | Trinokulárna |
| Hlava | Siedentopf, s Bertrandovou šošovkou |
| Delenie lúča | 100 / 0, 50 / 50, 0 / 100 |
| Sklon tubusu | 45° |
| Revolver | Pre 6 objektívov s DIC slotom |
Kontrastné metódy
| Metódy pozorovania | Svetlé pole, tmavé pole, DIC, polarizácia |
| Umiestnenie zdroja svetla | Spodné (odrazené svetlo) |
Optika
| Celkové zväčšenie | 50× – 1000× |
| Voliteľné zväčšenie | 50× – 1500× so vstavanou objektívovou zväčšovacou šošovkou 1,5× |
| Interpupilárna vzdialenosť | 48 – 75 mm |
| Dioptrická korekcia | ±5 dpt na každom okulári |
| Priemer okulárového tubusu | 30 mm |
Okulár
| Typ | 10× / 23 mm, dlhý očný reliéf |
| Počet | 2 ks |
Objektívy
| Typ | Poloplanapochromatické a planapochromatické objektívy s korekciou na nekonečno |
| Štandardné objektívy | 5× / 0,15; 10× / 0,30; 20× / 0,45; 50×s / 0,80; 100×s / 0,90 |
| Parfokálna výška | 45 mm |
| Pracovná vzdialenosť | 20 mm (5×); 11 mm (10×); 3,1 mm (20×); 1 mm (50×s); 1 mm (100×s) |
Osvetlenie
| Typ | Halogénové |
| Zdroj svetla | 12 V / 100 W |
| Regulácia jasu | Áno |
| Svetelné filtre | Áno |
Zaostrovanie / mechanika
| Pracovný stolík | 340 × 230 mm, dvojosý trojvrstvový mechanický |
| Max. zaťaženie stolíka | 30 kg |
| Ovládanie stolíka | Koaxiálne rukoväte v osi X a Y |
| Funkcie stolíka | Možnosť zníženej polohy, naklápania, vložky pracovného stolíka |
| Zdvih stolíka | 130 / 85 mm |

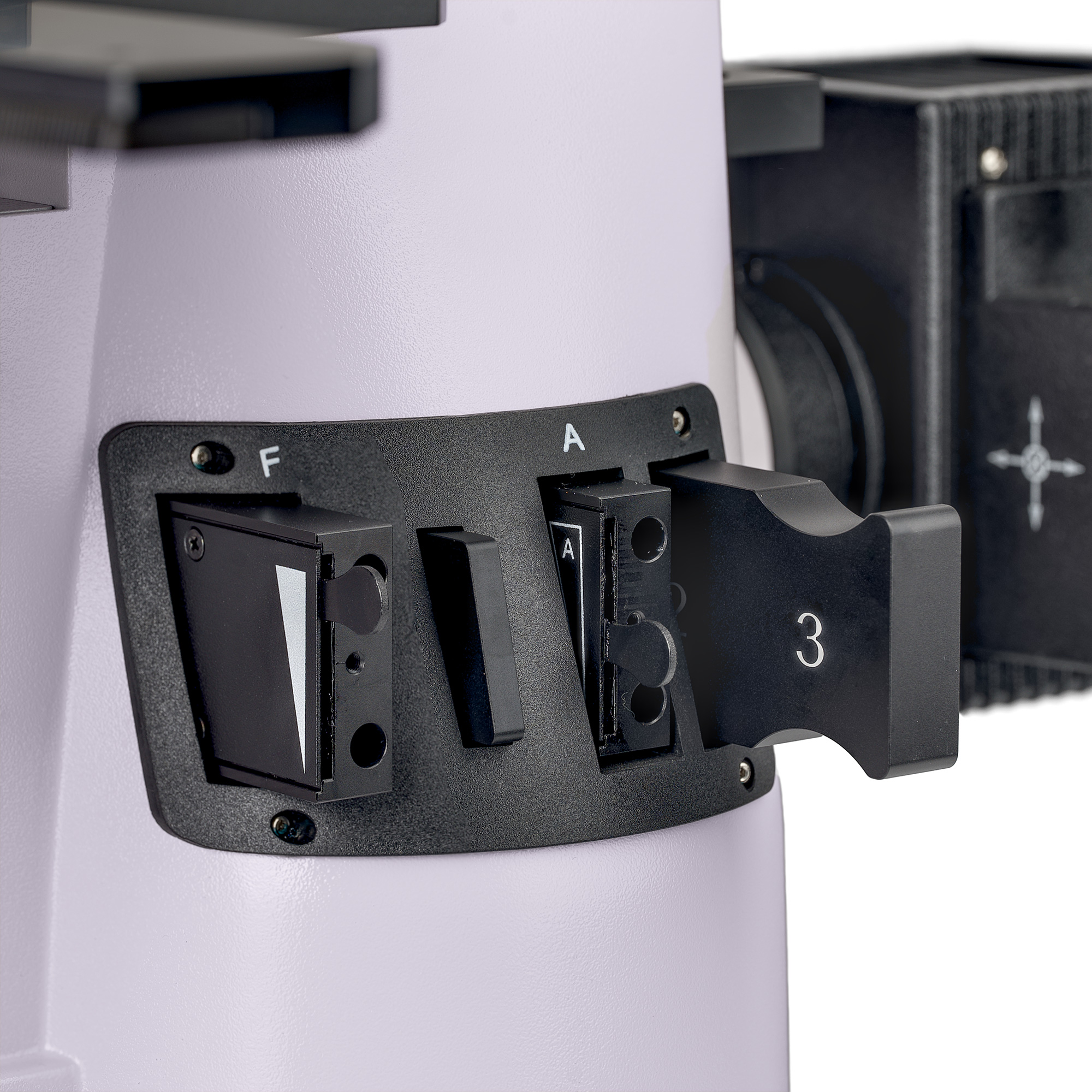

| Clony | Nastaviteľná apertúrna clona, nastaviteľný kondenzor s irisovou clonou |
| Zaostrovanie | Koaxiálne hrubé a jemné |
| Hrubé zaostrenie | 10 mm, s aretáciou a reguláciou tuhosti |
| Jemné zaostrenie | 0,002 mm; 0,2 mm / otáčku |
Kontrastné moduly
| Karusel | Pre inštaláciu kontrastných modulov |
| Polarizačné prvky | Polarizátor a analyzátor |
| DIC slidery | Pre objektívy |
| Bertrandova šošovka | Áno |
Napájanie
| Napájanie | 220 ± 22 V / 50 Hz, AC sieť |
Prevádzkové podmienky
| Teplota | 5 °C až 40 °C |
Informácie o produkte
| Použitie | Metalografické aplikácie |
| Typ používateľa | Profesionáli, skúsení používatelia |
| Náročnosť montáže a inštalácie | Komplikovaná |
| Príslušenstvo v balení | Protiprachová ochrana |
Technické údaje podľa dodaného datasheetu.
