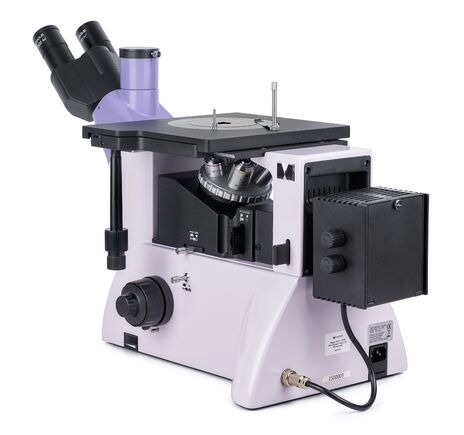

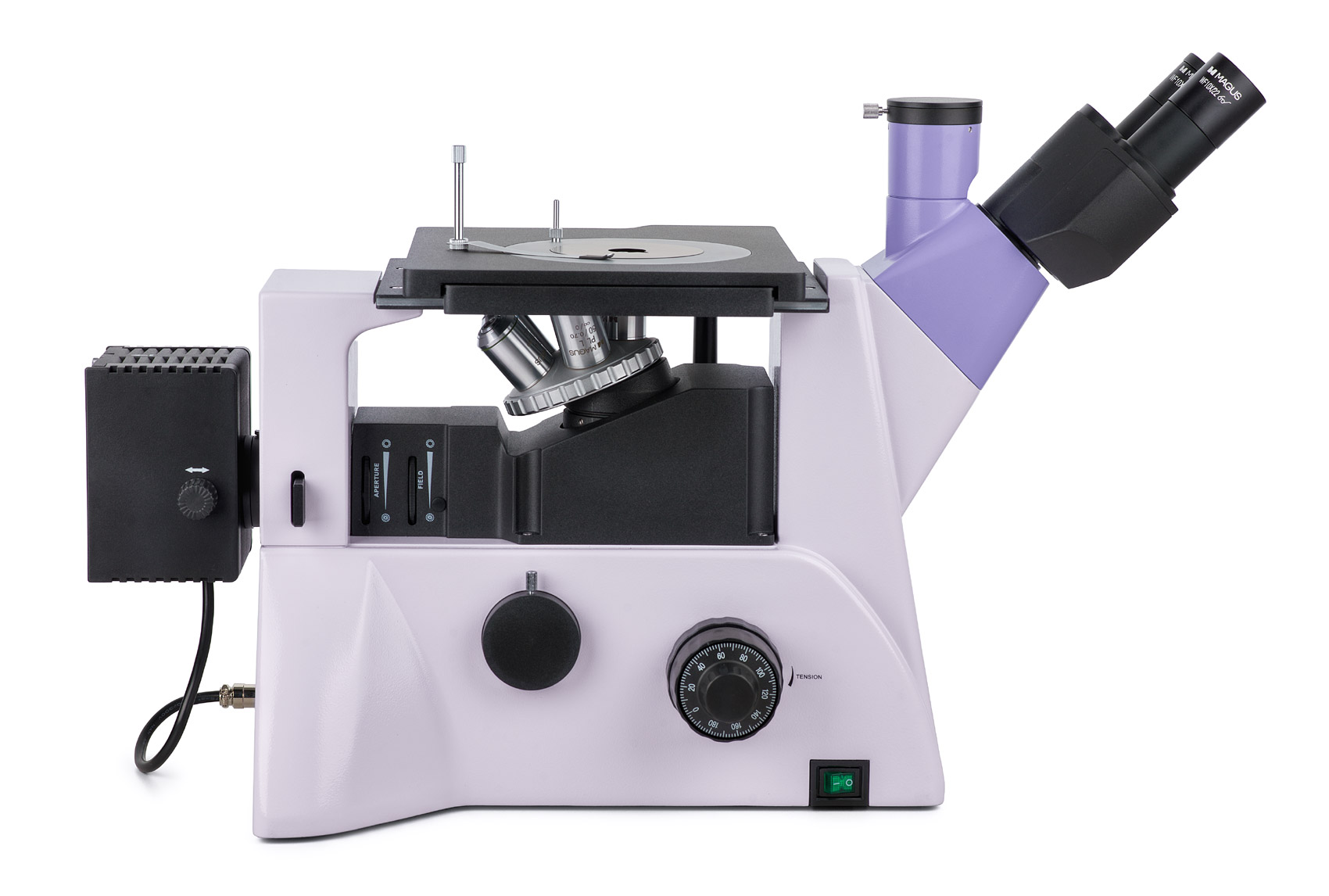

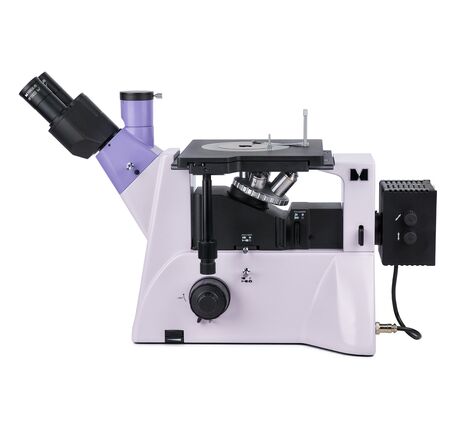

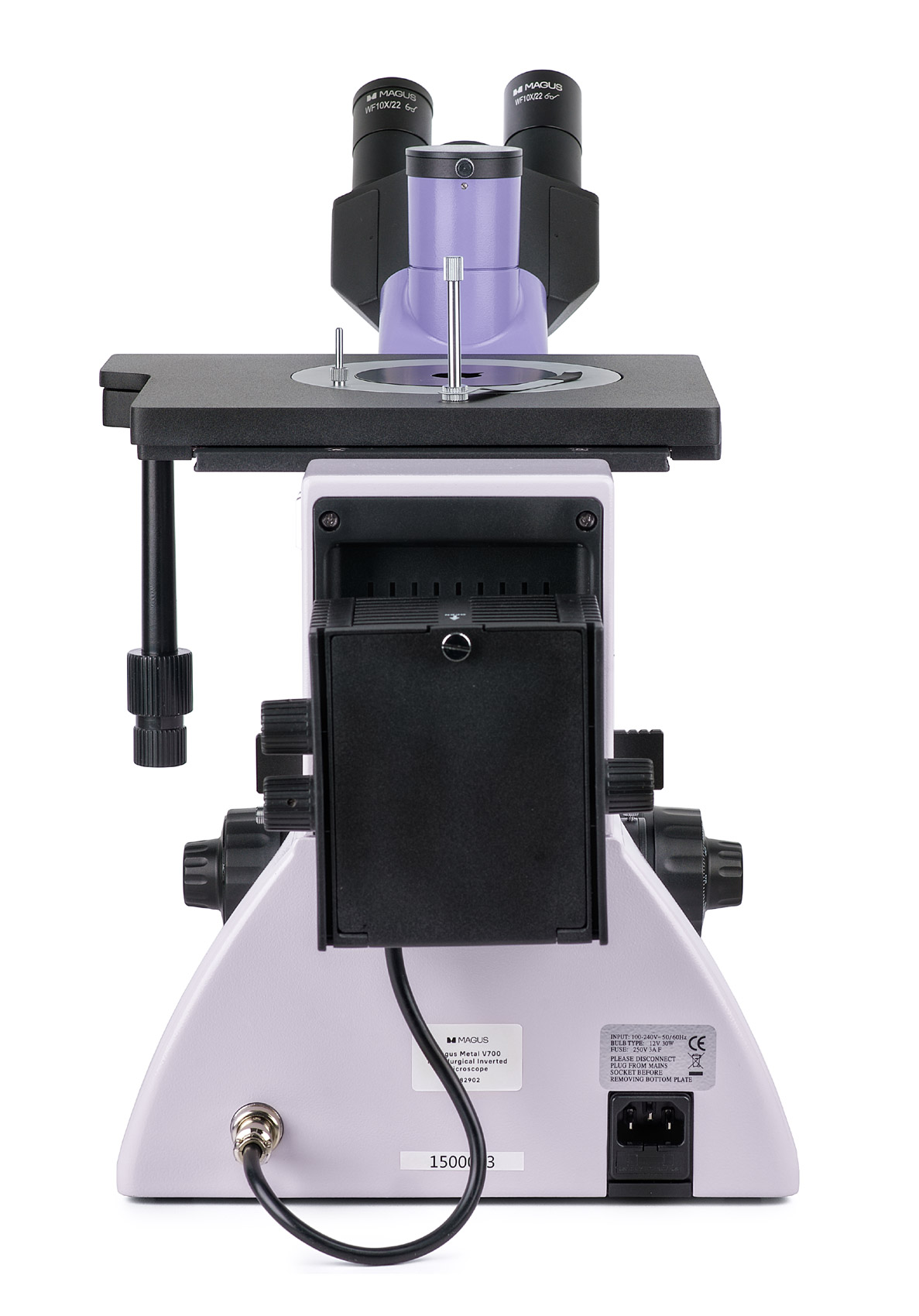

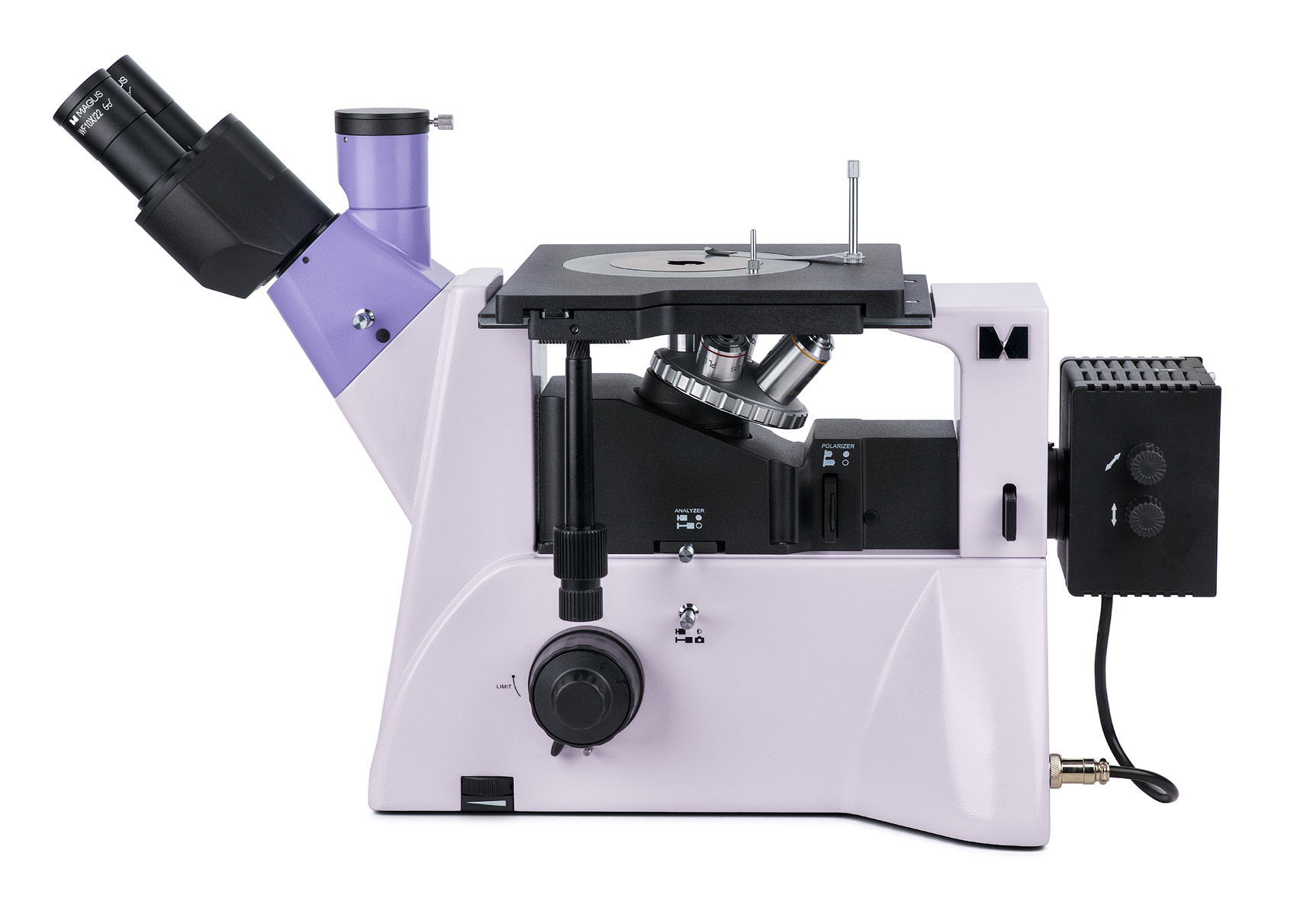

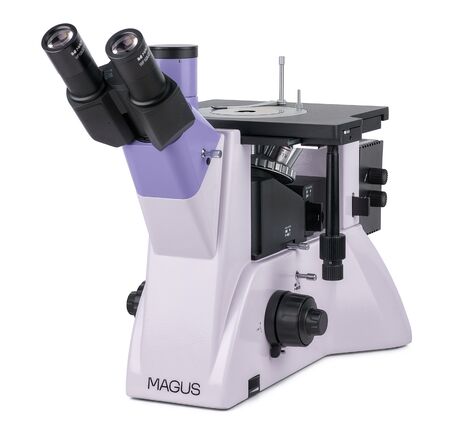

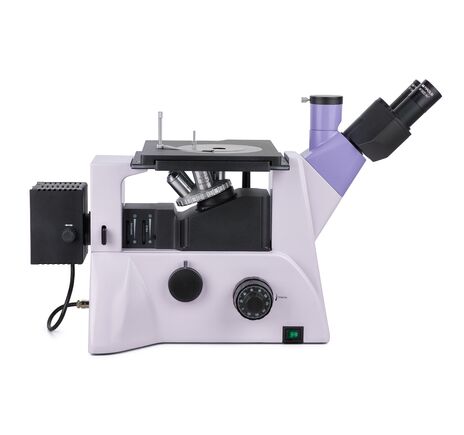

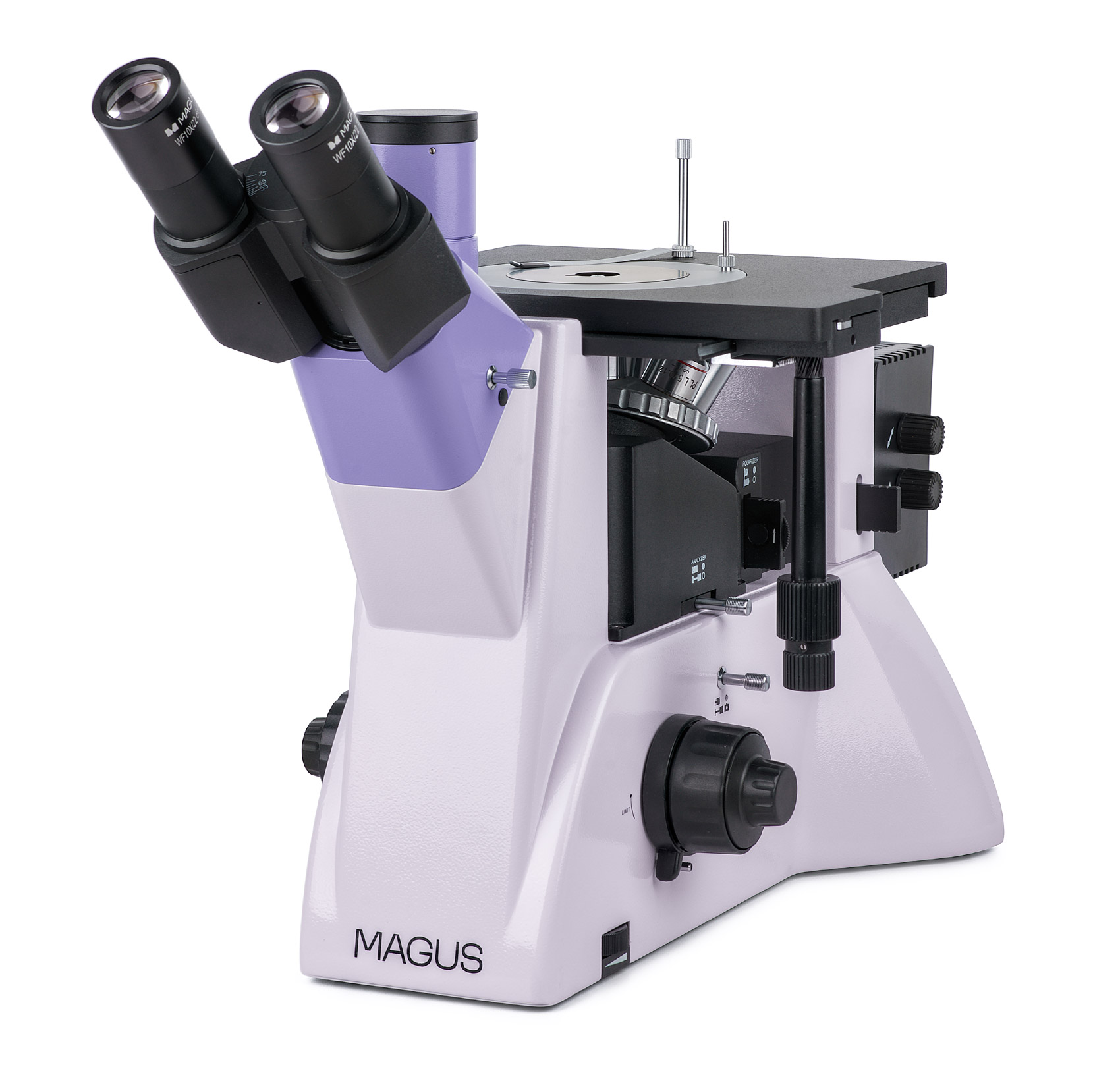

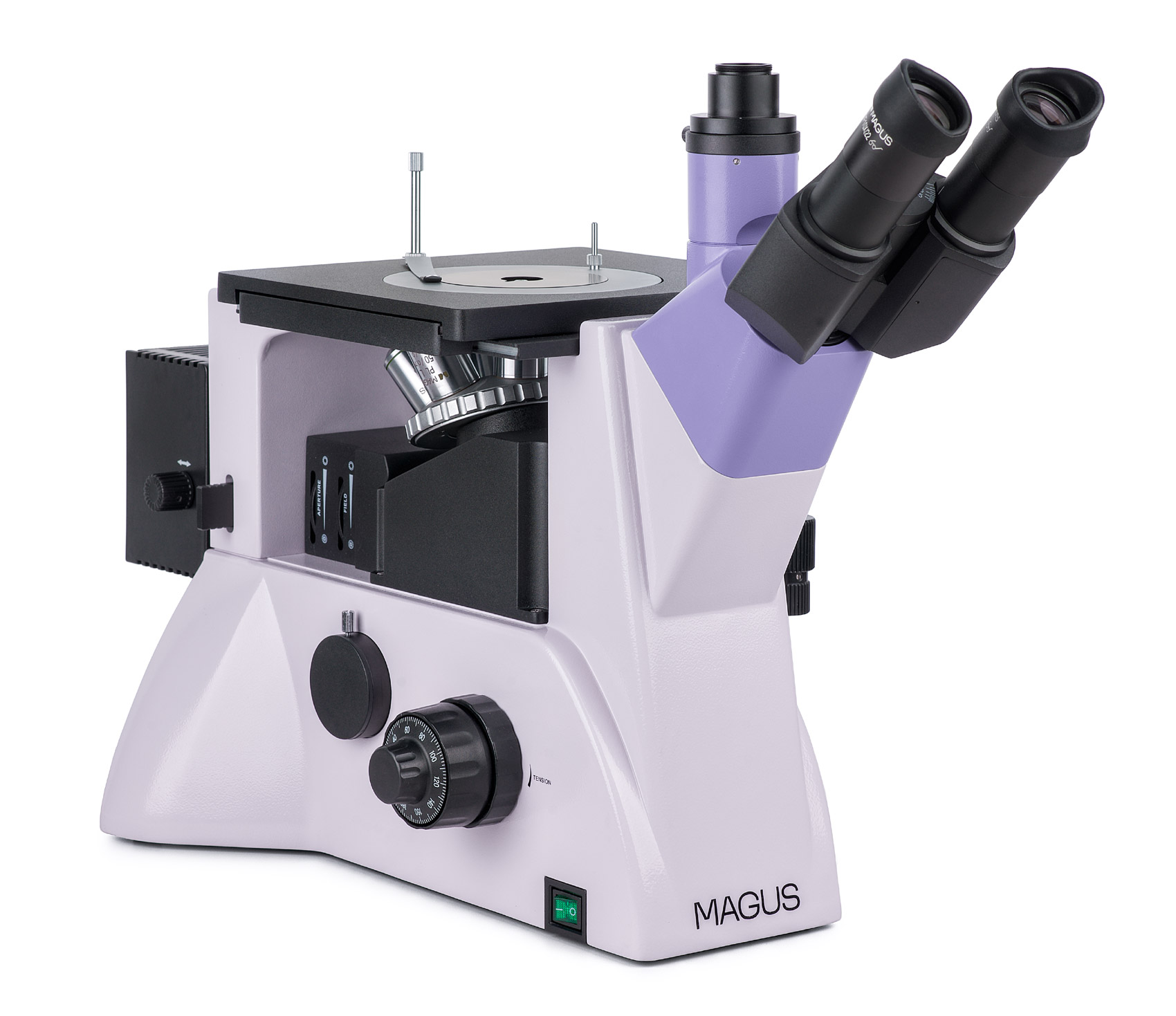

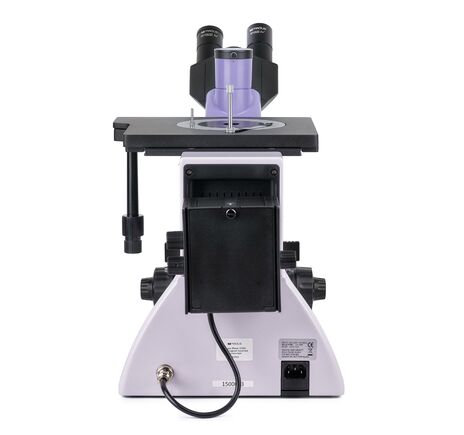

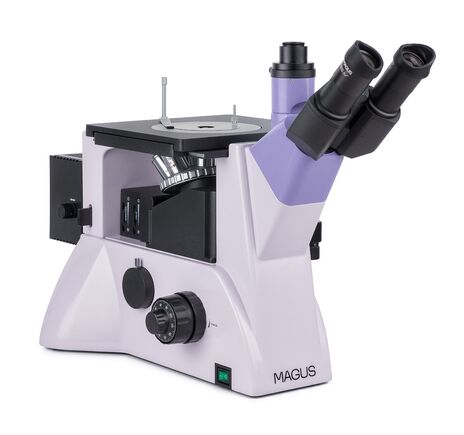

Metalografický invertovaný mikroskop MAGUS Metal V700 je profesionálny prístroj určený na štúdium mikroštruktúry kovov, zliatin a polovodičov v odrazenom svetle. Vďaka invertovanej konštrukcii umožňuje pohodlné pozorovanie veľkých a ťažkých vzoriek s hmotnosťou až do 2 kg, pričom opracovaná musí byť iba spodná plocha vzorky. Mikroskop podporuje pozorovanie v jasnom poli aj v polarizovanom svetle a je ideálny pre laboratóriá, výrobnú kontrolu kvality aj výskumné pracoviská.
Invertovaná konštrukcia pre veľké a ťažké vzorky
Revolverový nosič objektívov je umiestnený pod vzorkou, čo umožňuje skúmať rozmerné kovové diely, polovodičové prvky a ďalšie technické objekty bez potreby ich úplného opracovania. Na pozorovanie stačí pripraviť iba spodnú plochu vzorky, zatiaľ čo zvyšok môže mať ľubovoľný tvar.
- invertovaný metalografický mikroskop
- pre vzorky s hmotnosťou až 2 kg
- vhodný pre kovy, zliatiny a polovodiče
- potrebné je opracovať iba spodnú plochu vzorky

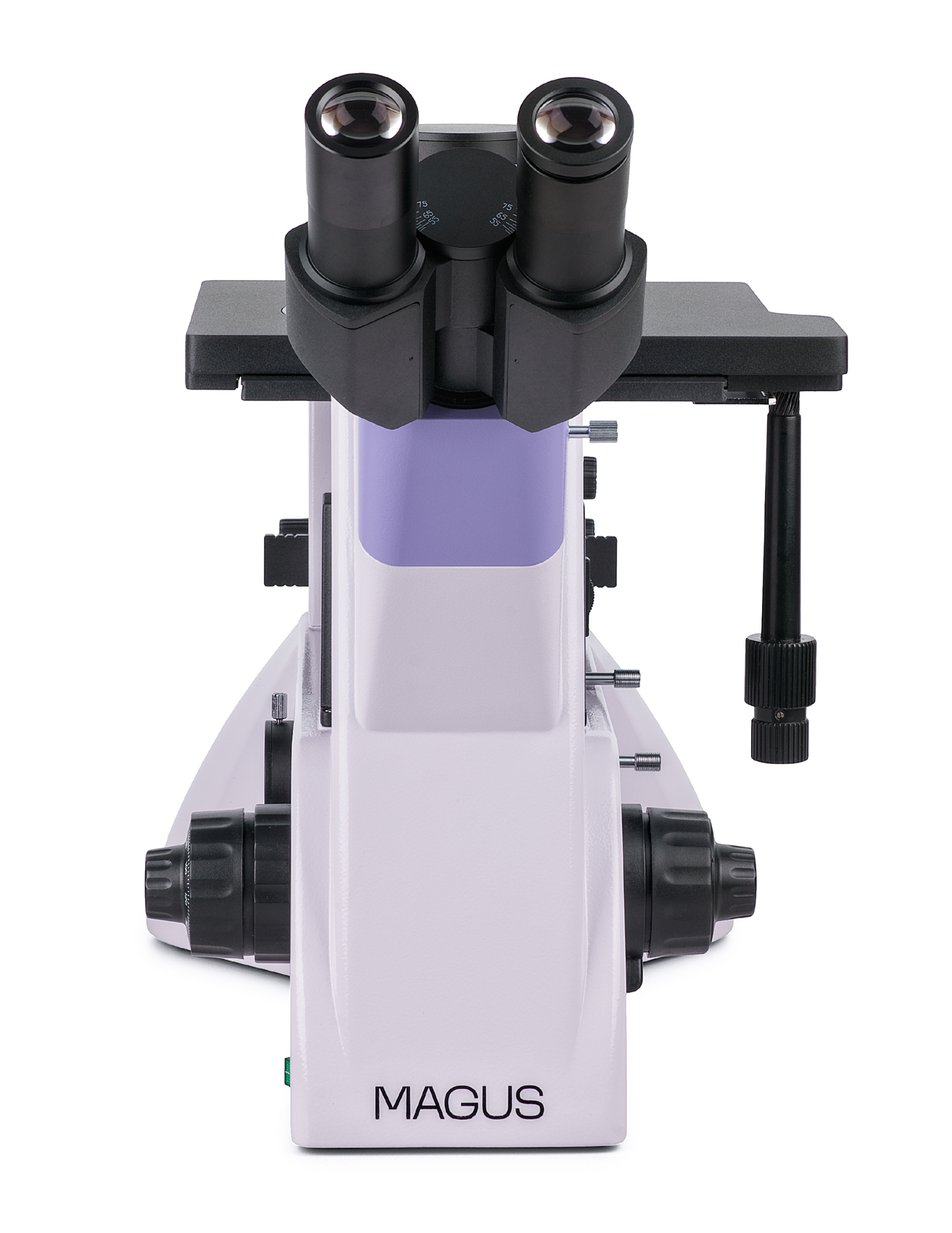

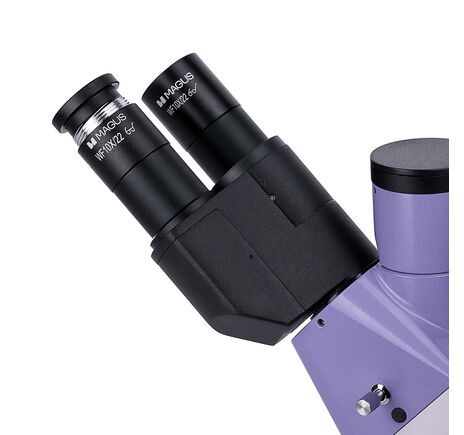

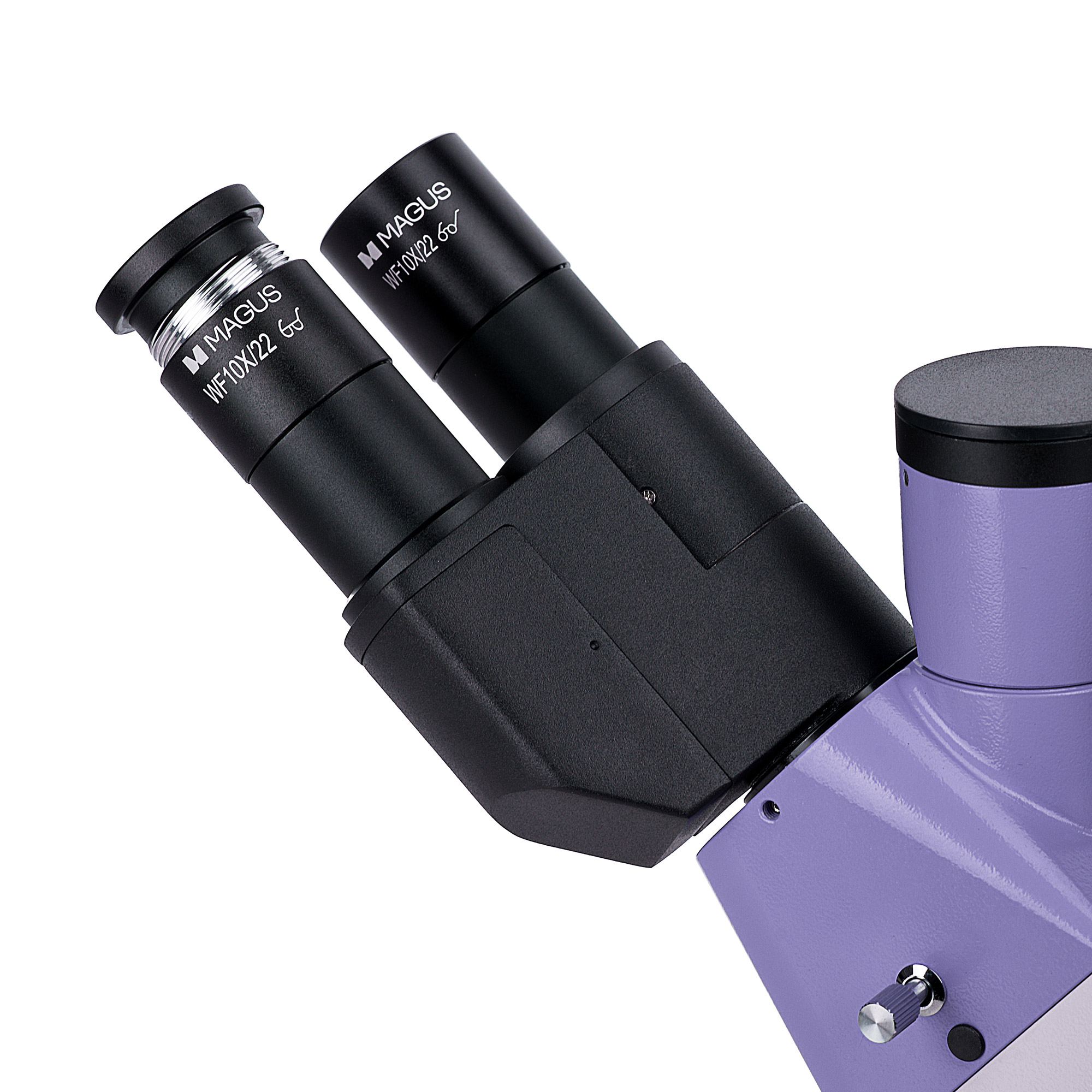

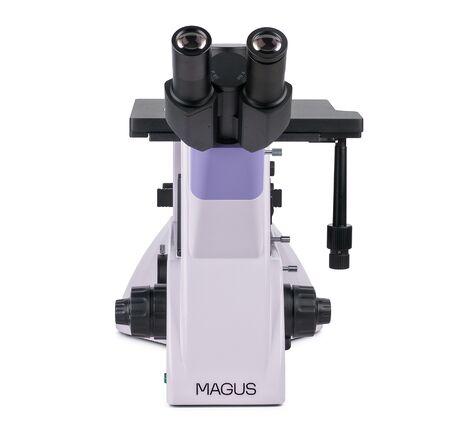

Trinokulárna hlava a dva výstupy pre kameru alebo monitor
Mikroskop je vybavený špeciálne konštruovanou trinokulárnou hlavou, ktorej polohu okulárov je možné prispôsobiť a pri montáži otočiť o 180°. Digitálnu kameru možno umiestniť do bočného portu na tele mikroskopu a monitor do trinokulárneho tubusu v hlavici. To umožňuje flexibilné zostavenie pracoviska podľa potreby používateľa.
- trinokulárna hlava s možnosťou otočenia o 180°
- bočný port pre digitálnu kameru
- trinokulárny tubus pre monitor alebo kameru
- delenie lúča na tele: 100:0 / 0:100
- delenie lúča v hlave: 50:50 / 100:0

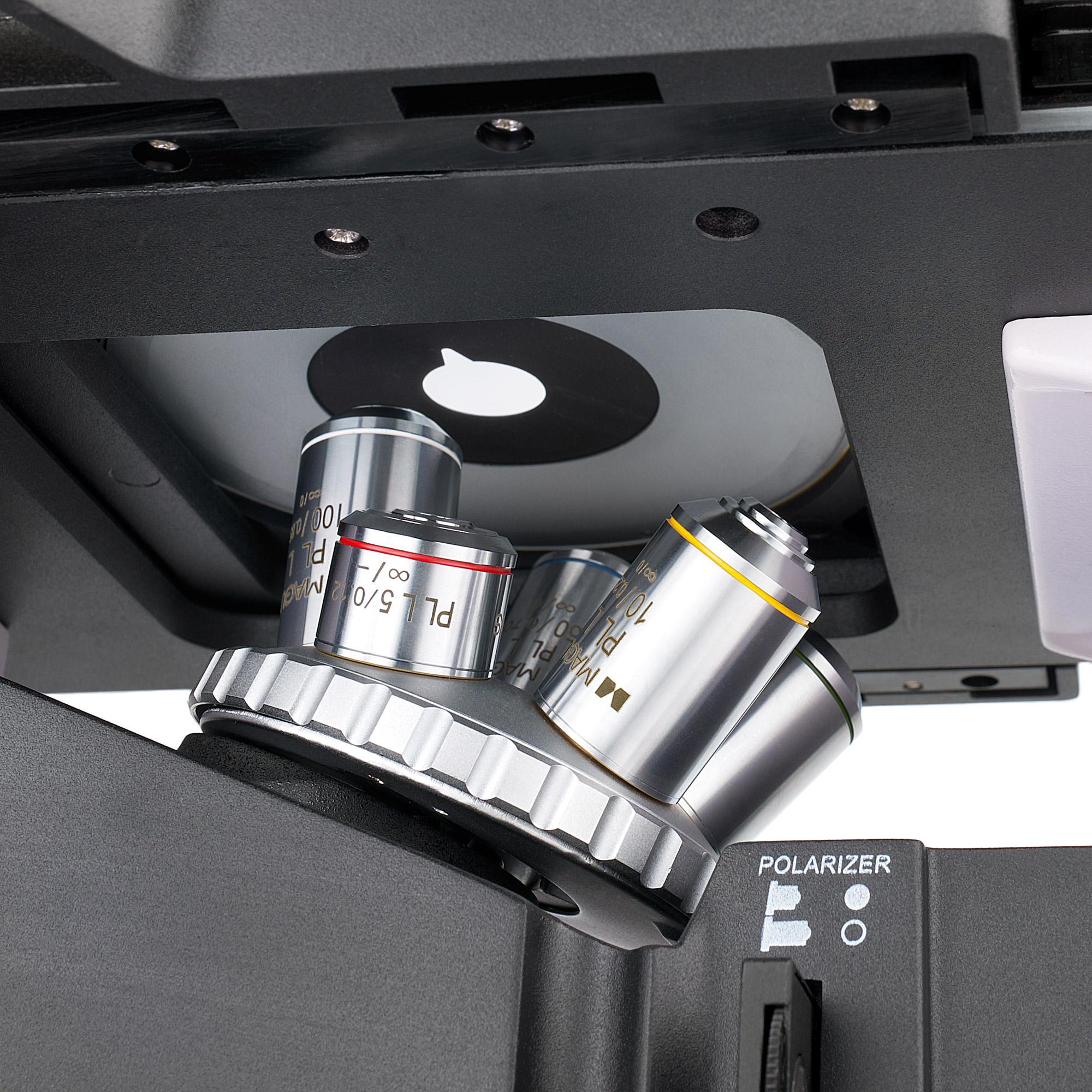

Planachromatické objektívy s dlhou pracovnou vzdialenosťou
- zväčšenie v základnej konfigurácii 50× – 1000×

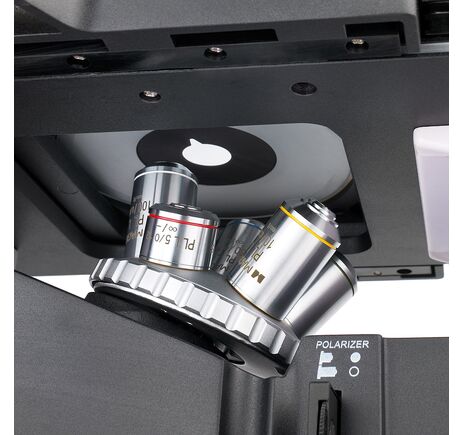

- revolverový nosič pre 5 objektívov
- rovinné achromatické objektívy s korekciou na nekonečno
- dlhá pracovná vzdialenosť pre technické vzorky
- možnosť výmeny objektívu za doplnkový variant
Dodávané objektívy poskytujú ostrý, kontrastný obraz a sú optimalizované pre metalografické aplikácie. Vďaka dlhej pracovnej vzdialenosti je manipulácia so vzorkou pohodlná aj pri vyšších zväčšeniach.
- PL L5×/0,12 WD 26,1 mm
- PL L10×/0,25 WD 20,2 mm
- PL L20×/0,40 WD 8,80 mm
- PL L50×/0,70 WD 3,68 mm
- PL L100×/0,85 suchý WD 0,40 mm

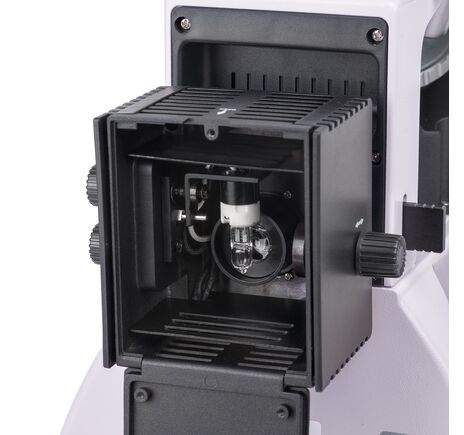

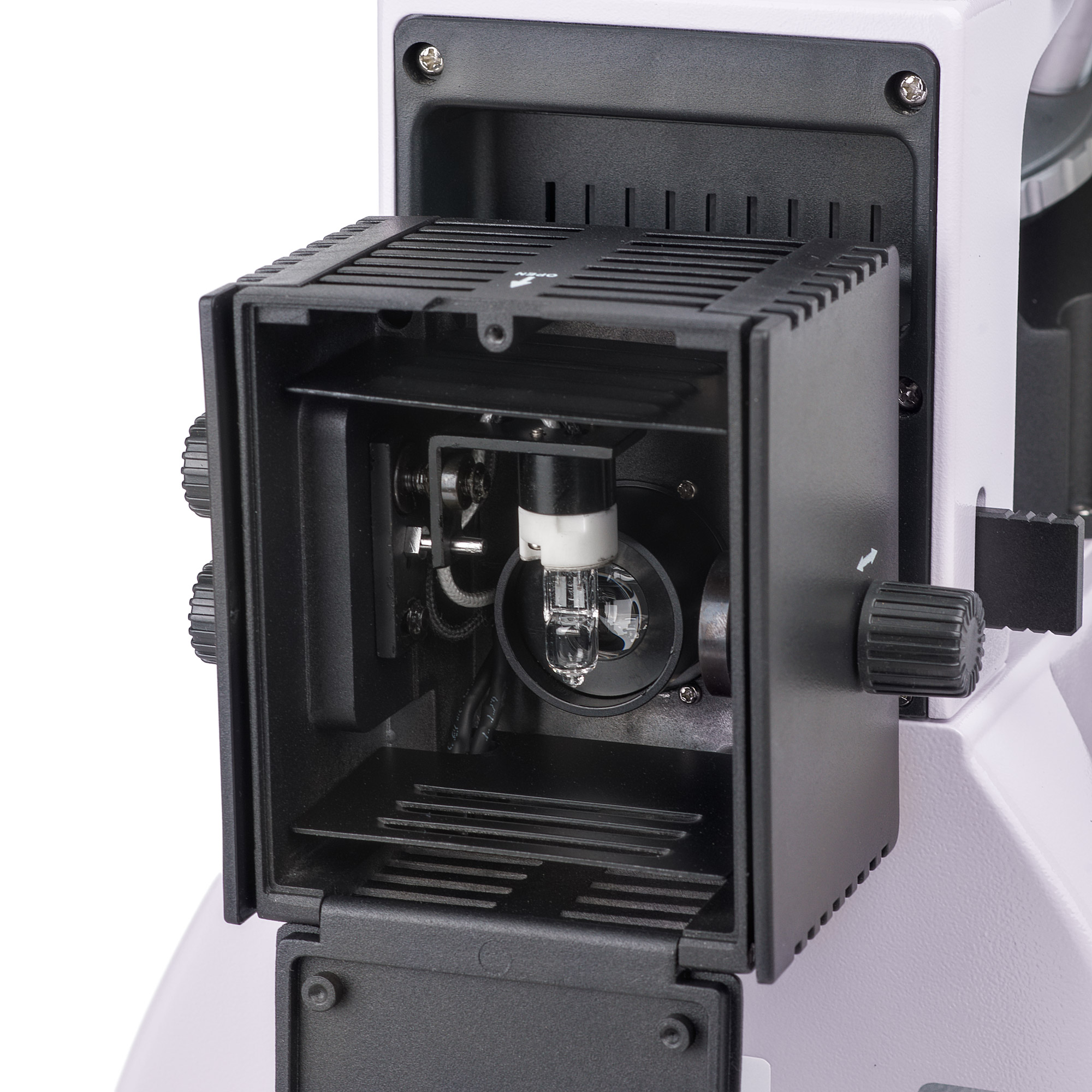

Halogénové osvetlenie pre jasné pole a polarizačnú mikroskopiu

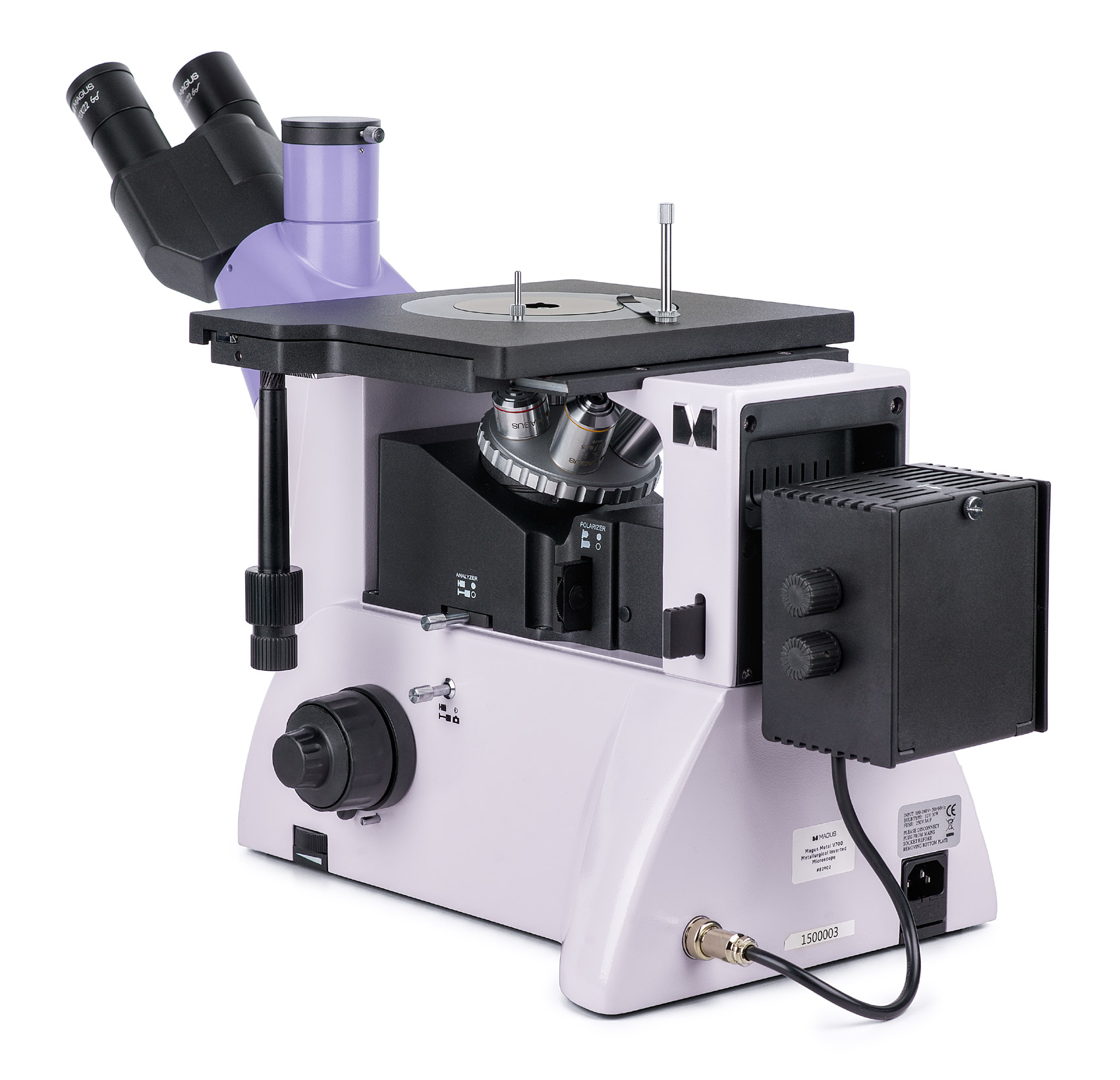

Osvetľovacia sústava pre odrazené svetlo využíva 30 W halogénovú žiarovku s nastaviteľným jasom. Poskytuje dostatok svetla pre všetky dodávané objektívy a umožňuje pozorovanie v jasnom poli aj v polarizovanom svetle. Zdroj svetla je možné centrovať v troch osiach a systém podporuje nastavenie Köhlerovej iluminácie.
- zdroj svetla: 30 W halogén
- pozorovanie v jasnom poli
- pozorovanie v polarizovanom svetle
- nastaviteľný jas osvetlenia
- nastavenie Köhlerovho osvetlenia

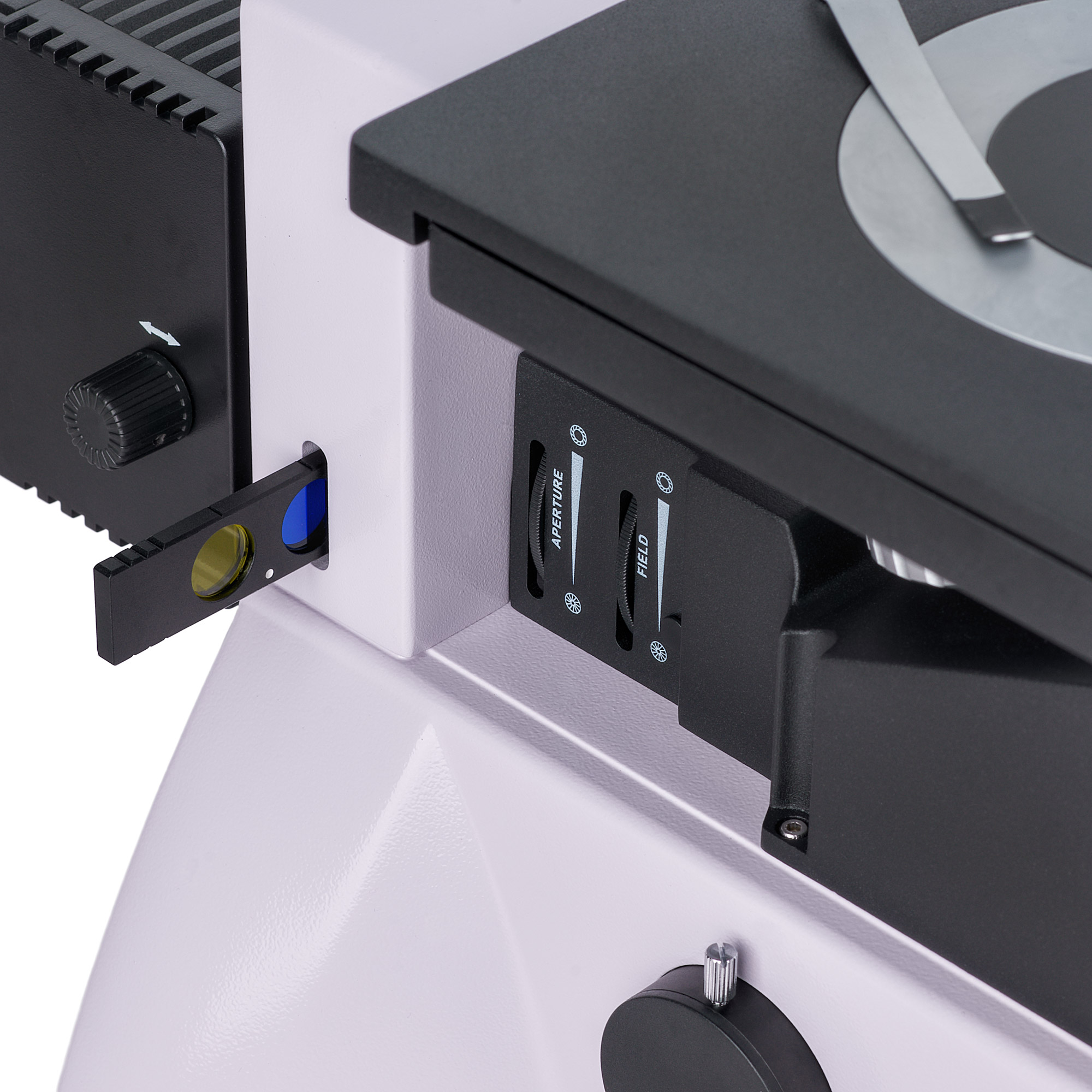

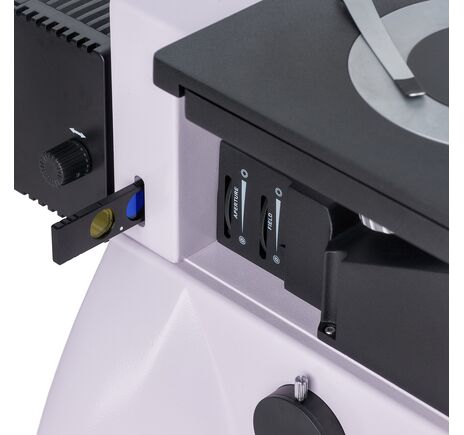

Polarizačné príslušenstvo a farebné filtre

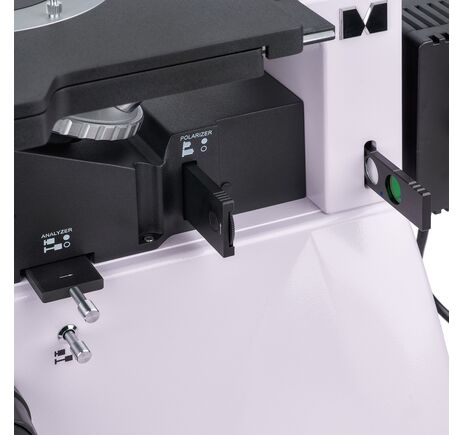

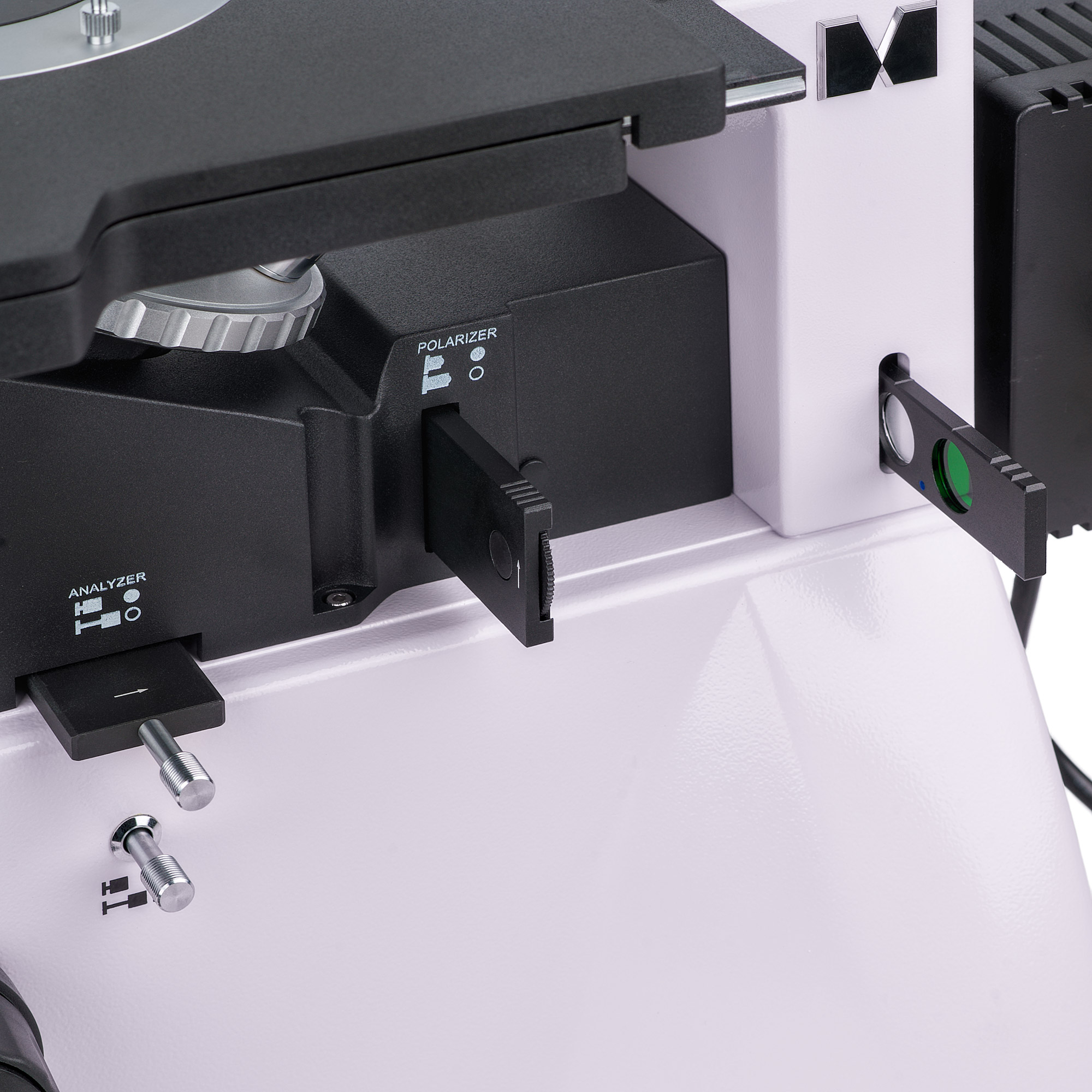

Mikroskop je vybavený odnímateľným analyzátorom a polarizátorom, ktoré rozširujú možnosti pozorovania o polarizačnú mikroskopiu. Na úpravu farebného podania pri mikrofotografii možno použiť farebné filtre.
- odnímateľný analyzátor
- odnímateľný polarizátor
- farebné filtre pre úpravu podania obrazu
- centrovateľný zdroj svetla

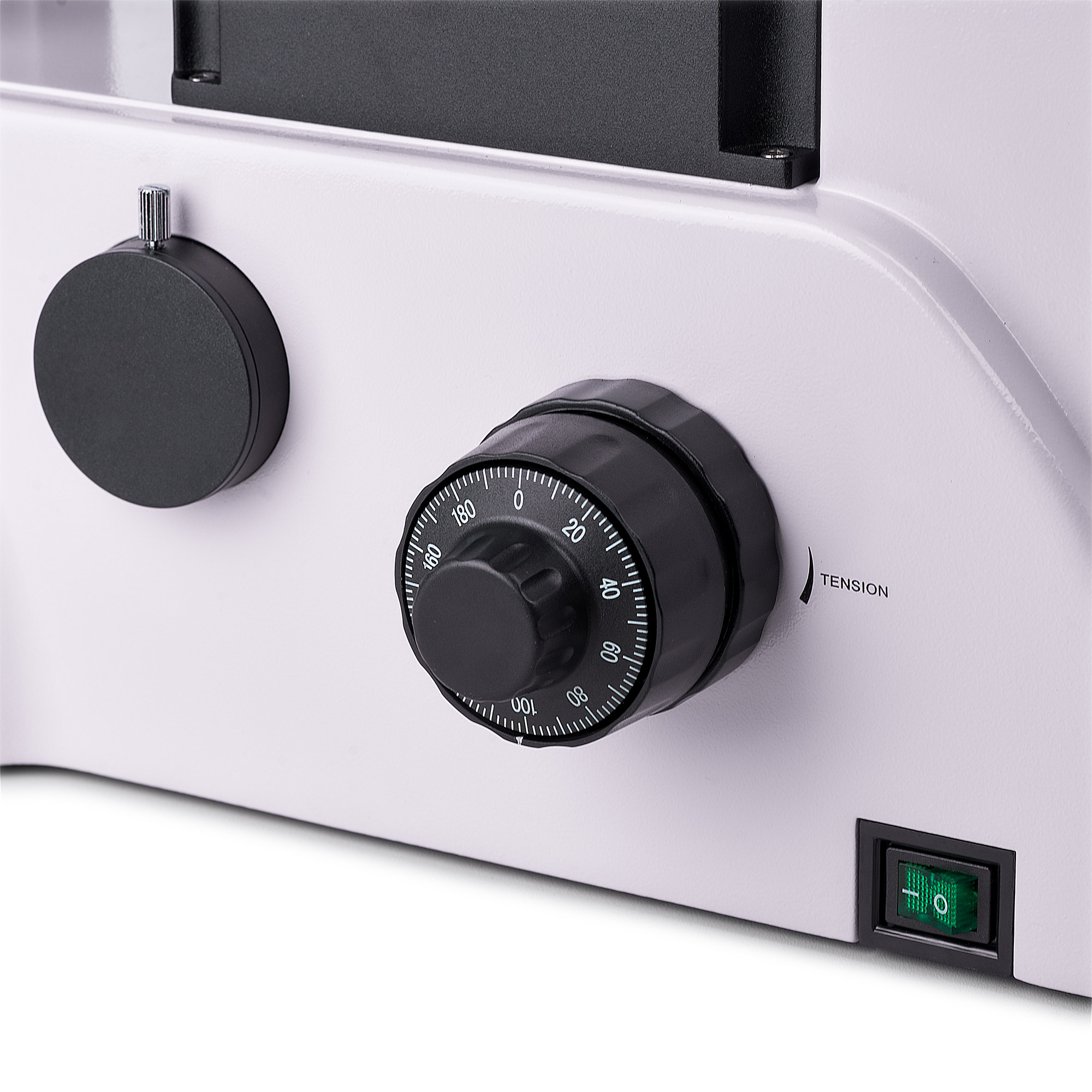

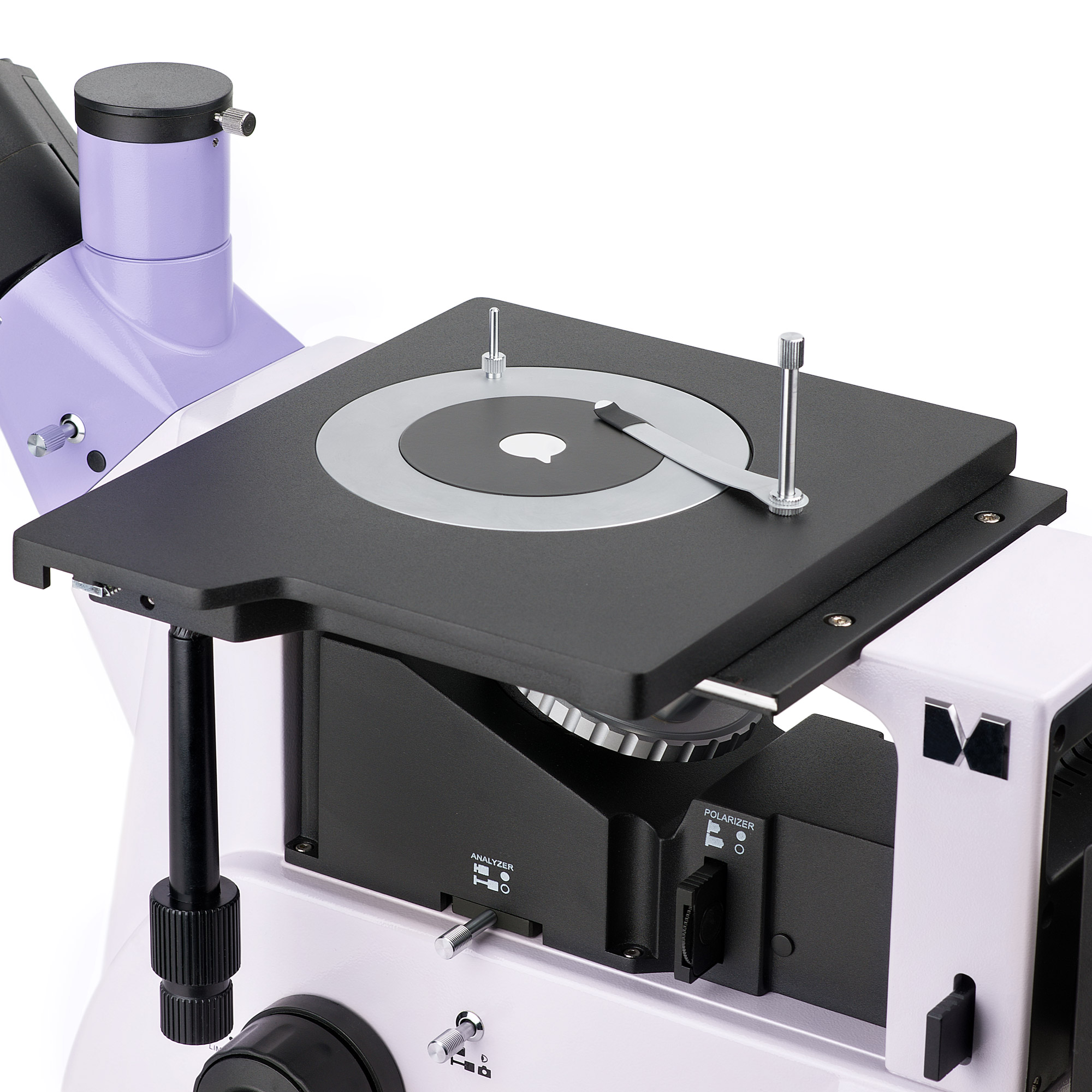

Veľký pracovný stolík a presné zaostrovanie

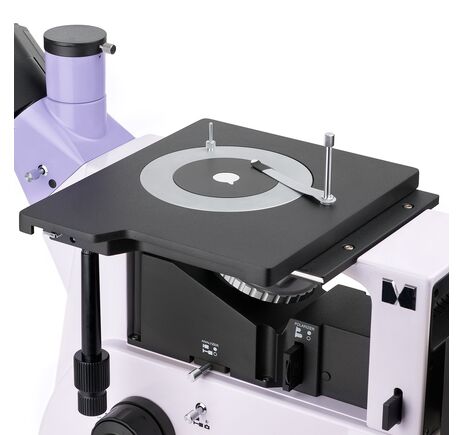

Pracovný stolík s rozmermi 242 × 200 mm je určený na uchytenie veľkých vzoriek. Kruhové otočné vložky s otvormi s priemerom 10 mm, 20 mm alebo 30 mm umožňujú flexibilné prispôsobenie typu vzorky. Zaostrovanie sa nastavuje pomocou hrubého a jemného pohybu, pričom k dispozícii je aj aretácia a nastavenie tuhosti hrubého zaostrenia.
- rozmery stolíka 242 × 200 mm
- kruhové vložky s otvormi 10 mm, 20 mm, 30 mm
- mechanický pohyb stolíka v dvoch osiach

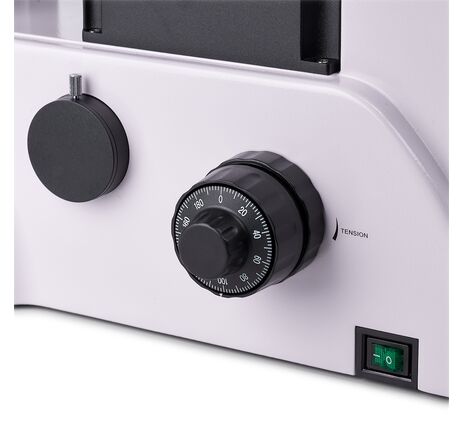

- hrubé a jemné zaostrovanie
- aretácia a nastavenie tuhosti hrubého zaostrenia
Možnosť rozšírenia o profesionálne príslušenstvo
Mikroskop MAGUS Metal V700 je možné rozšíriť o ďalšie okuláre, objektívy s dlhou pracovnou vzdialenosťou, digitálne kamery a kalibračné sklíčka. Vďaka tomu je možné systém prispôsobiť konkrétnym požiadavkám laboratória alebo výroby.
- voliteľné okuláre: 10×, 12,5×, 15×, 20×, 25×
- voliteľné objektívy: 40×, 60×, 80×
- digitálne kamery MAGUS
- kalibračné sklíčka pre meranie
Obsah balenia
- základňa s napájaním, zaostrovacím mechanizmom, pracovným stolíkom a revolverovým nosičom
- osvetľovacia sústava pre odrazené svetlo s krytom
- trinokulárna hlava
- objektívy PL L 5×, 10×, 20×, 50× a 100×
- okuláre 10×/22 mm s dlhým očným reliéfom (2 ks)
- C-mount adaptér 1×
- šesťhranný kľúč
- sieťový napájací kábel
- protiprachový kryt
- návod na použitie a záručný list
Pre koho je mikroskop určený
MAGUS Metal V700 je ideálny pre metalografické laboratóriá, výrobnú kontrolu kvality, výskumné pracoviská a priemyselné prevádzky. Vďaka invertovanej konštrukcii, možnosti práce s ťažkými vzorkami a podpore jasného aj polarizačného poľa poskytuje spoľahlivé výsledky pri analýze kovových a technických materiálov.
