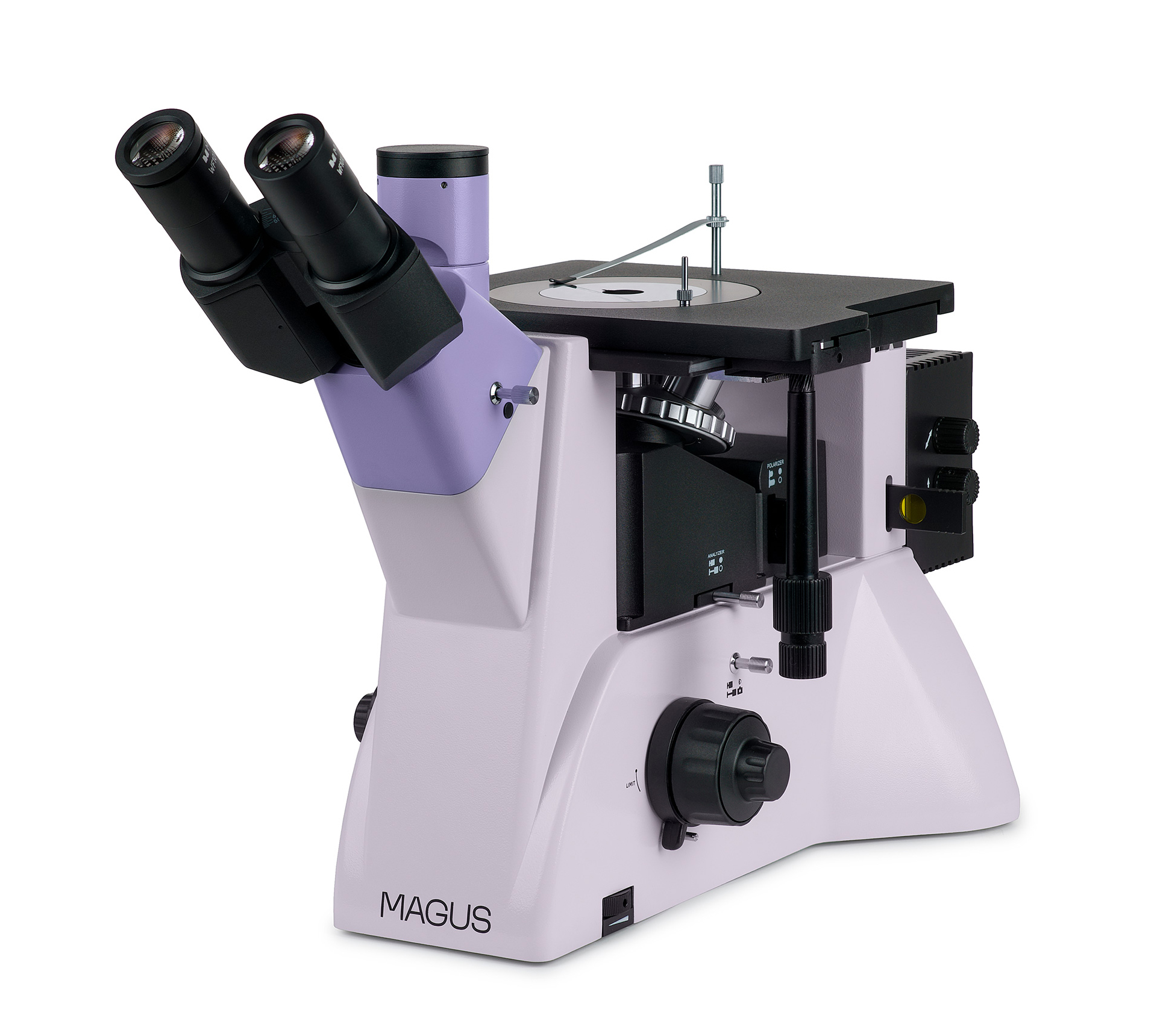

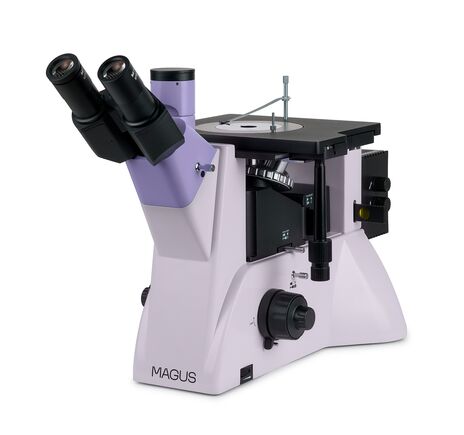

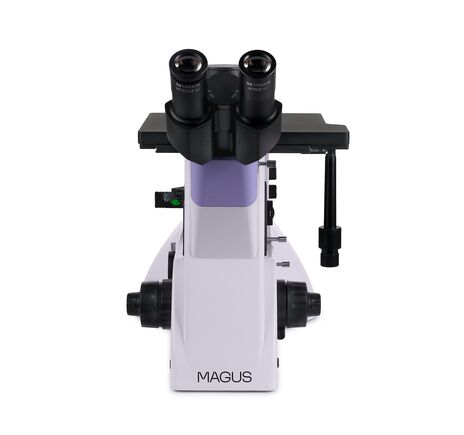

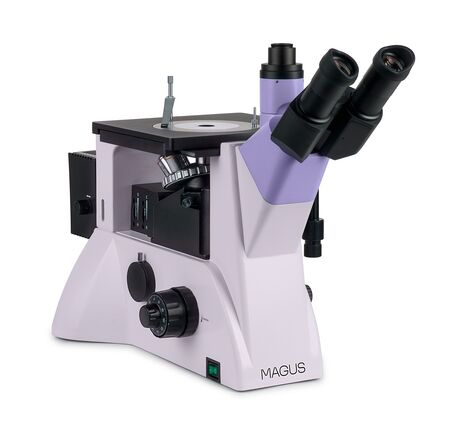

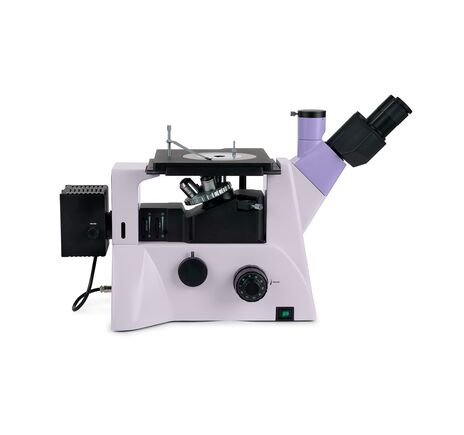

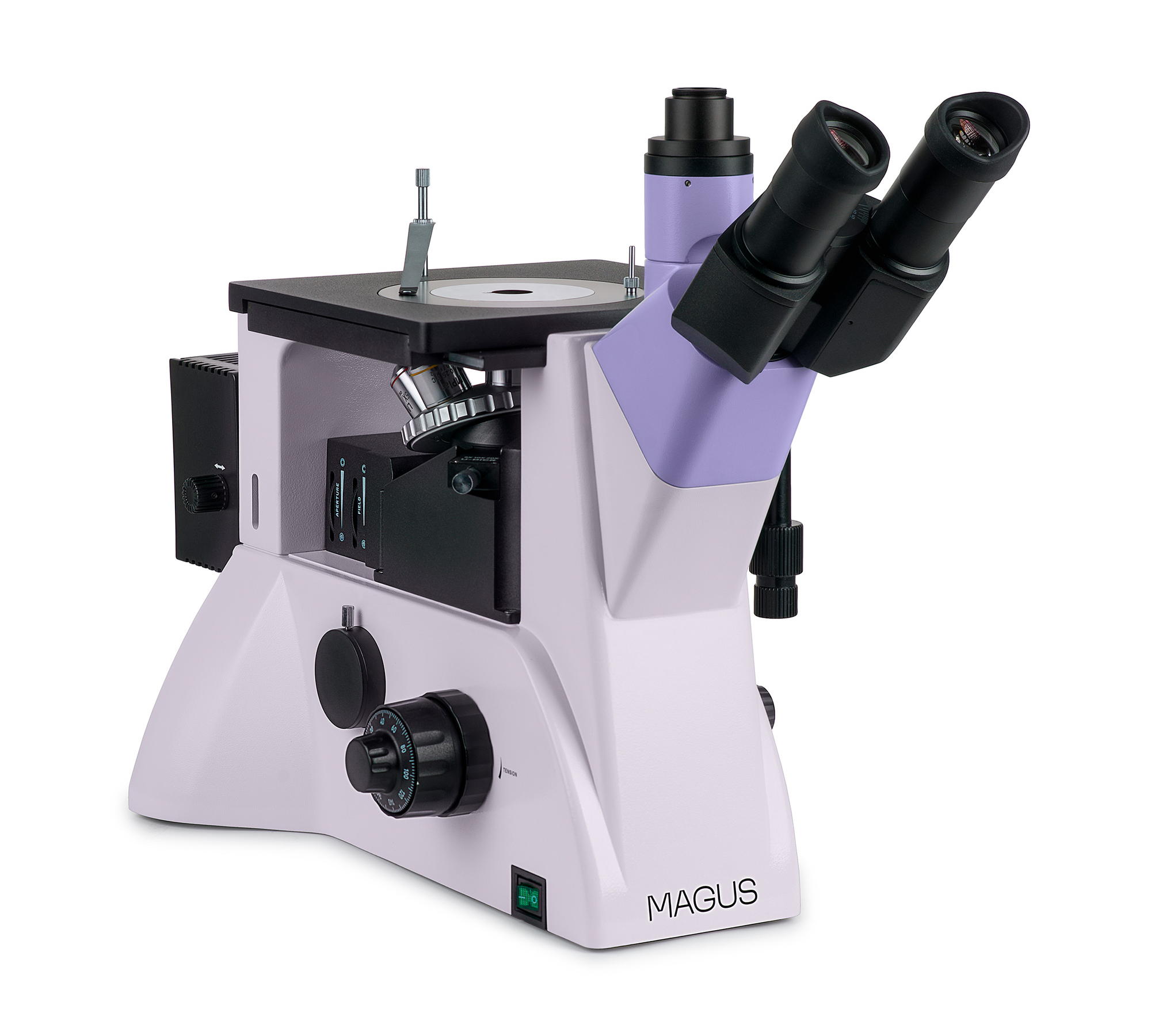

Inverzný metalografický mikroskop MAGUS je určený na analýzu mikroštruktúry kovov, zliatin, polovodičov a ďalších nepriehľadných materiálov. Vďaka konštrukcii s objektívmi umiestnenými pod vzorkou umožňuje skúmanie rozmerných a ťažkých preparátov až do hmotnosti 2 kg. Mikroskop podporuje techniky jasného poľa, polarizačnej mikroskopie a diferenciálneho interferenčného kontrastu (DIC), čo umožňuje detailné štúdium povrchovej topografie a štruktúrnych vlastností materiálov.
Pokročilé kontrastné techniky pre analýzu materiálov
Mikroskop využíva tri kontrastné techniky v odrazenom svetle, ktoré rozširujú možnosti analýzy povrchu a štruktúry materiálov.

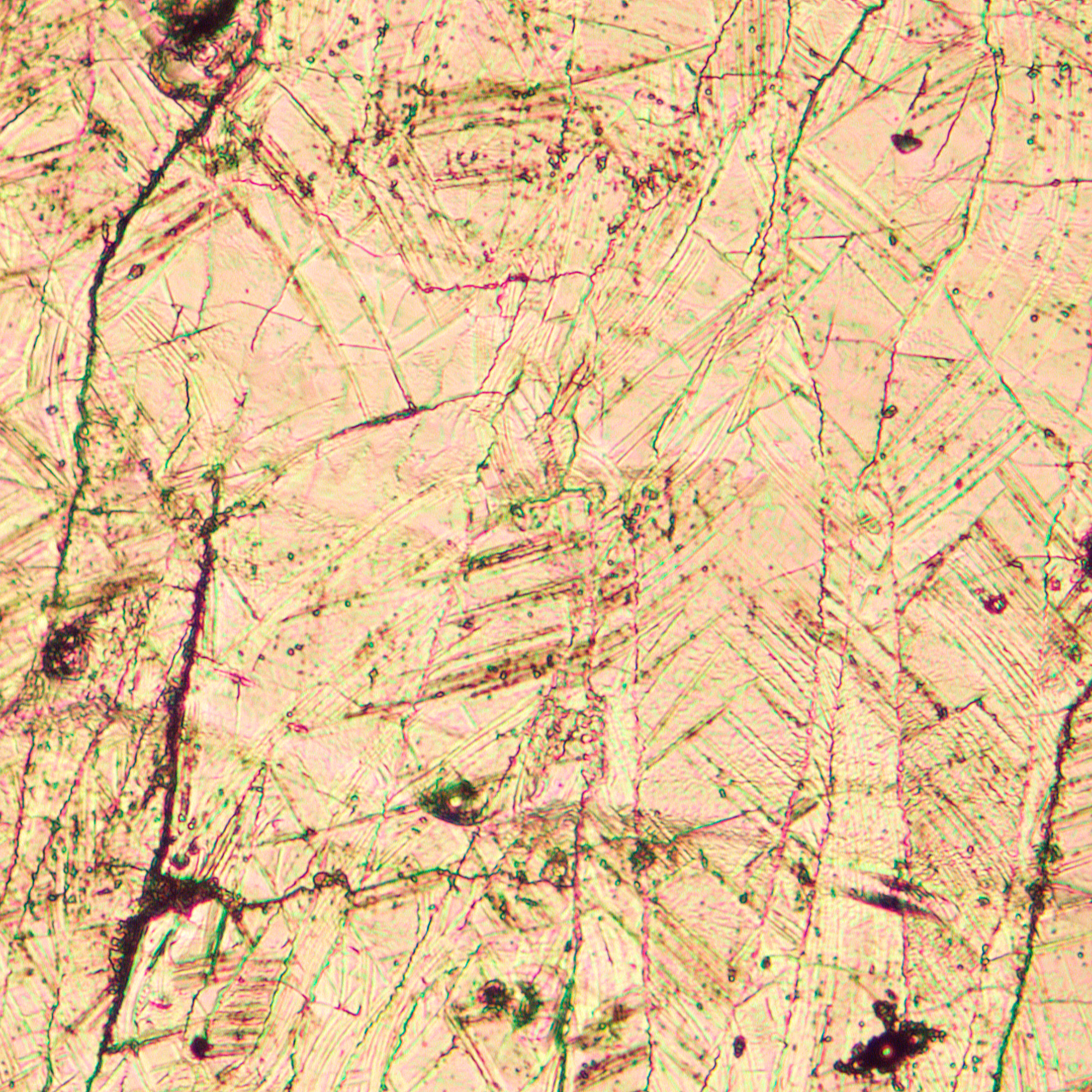

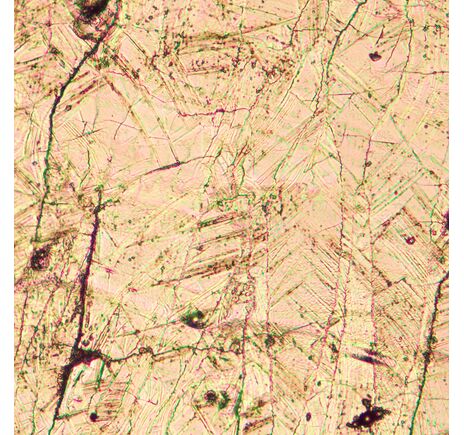

- jasné pole – prirodzený obraz mikroštruktúry

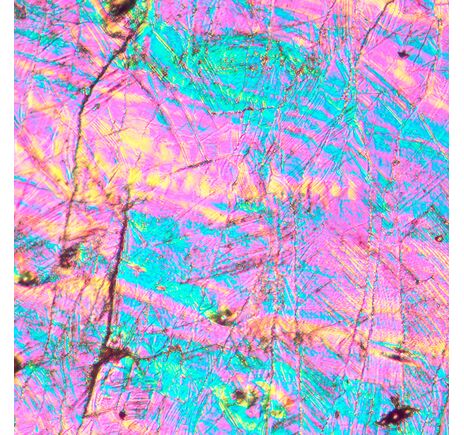

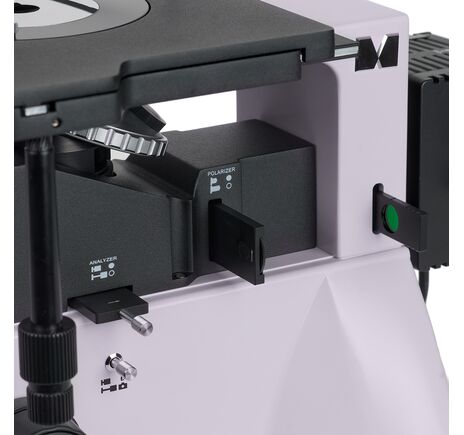

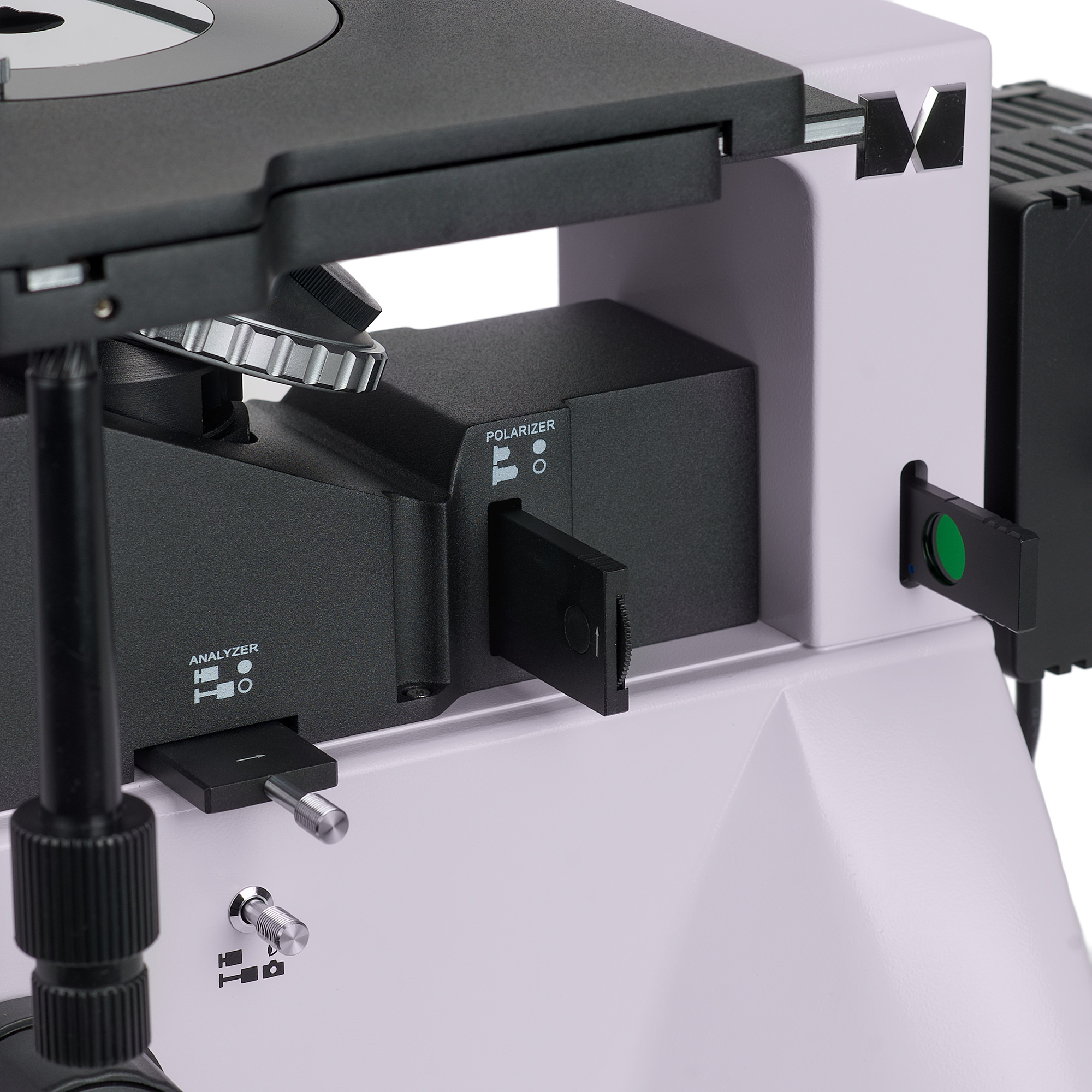

- polarizované svetlo – eliminácia odleskov a zvýraznenie anizotropných štruktúr
- DIC (diferenciálny interferenčný kontrast) – zobrazenie reliéfu a topografie povrchu

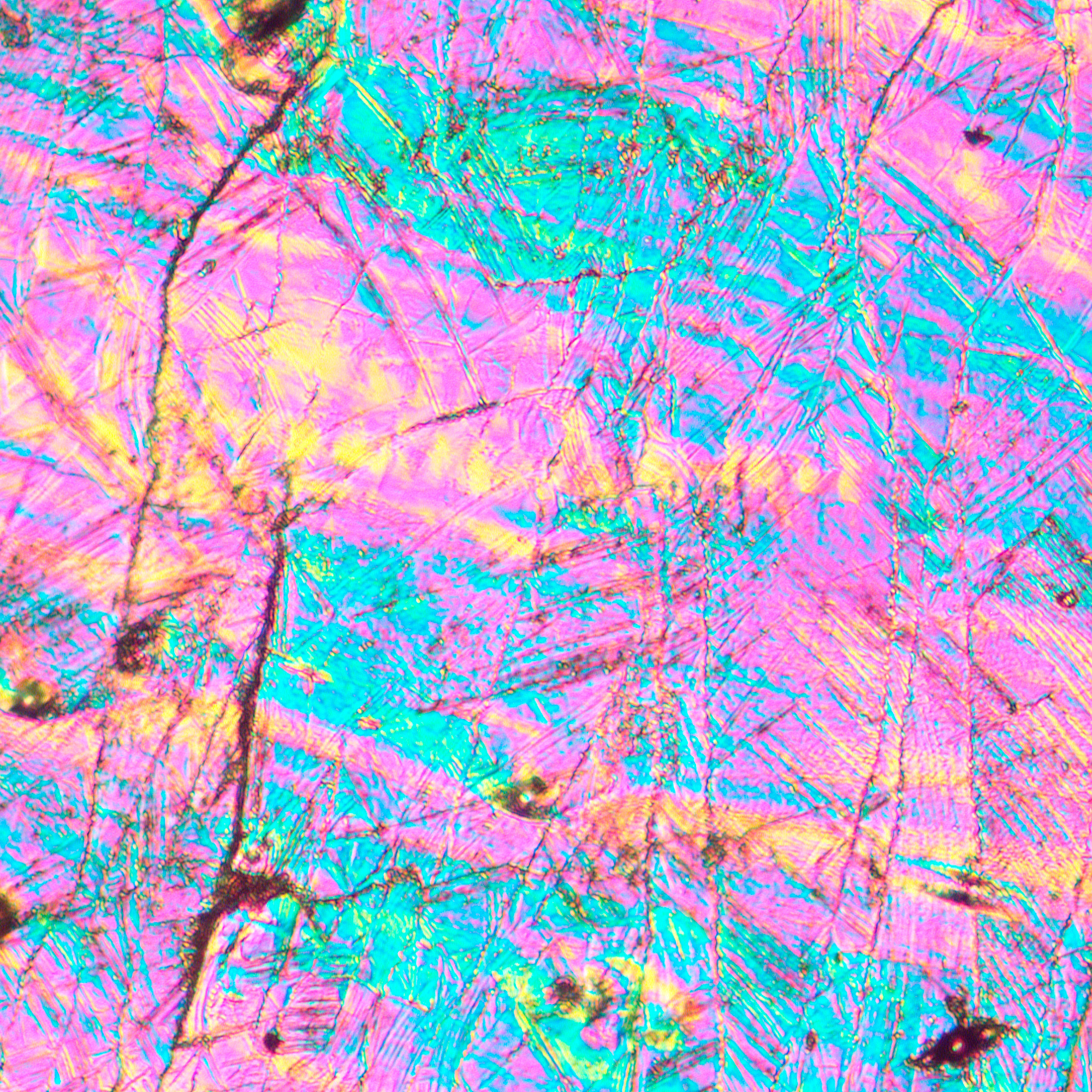

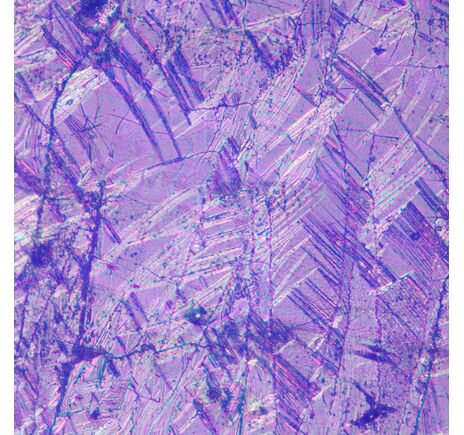

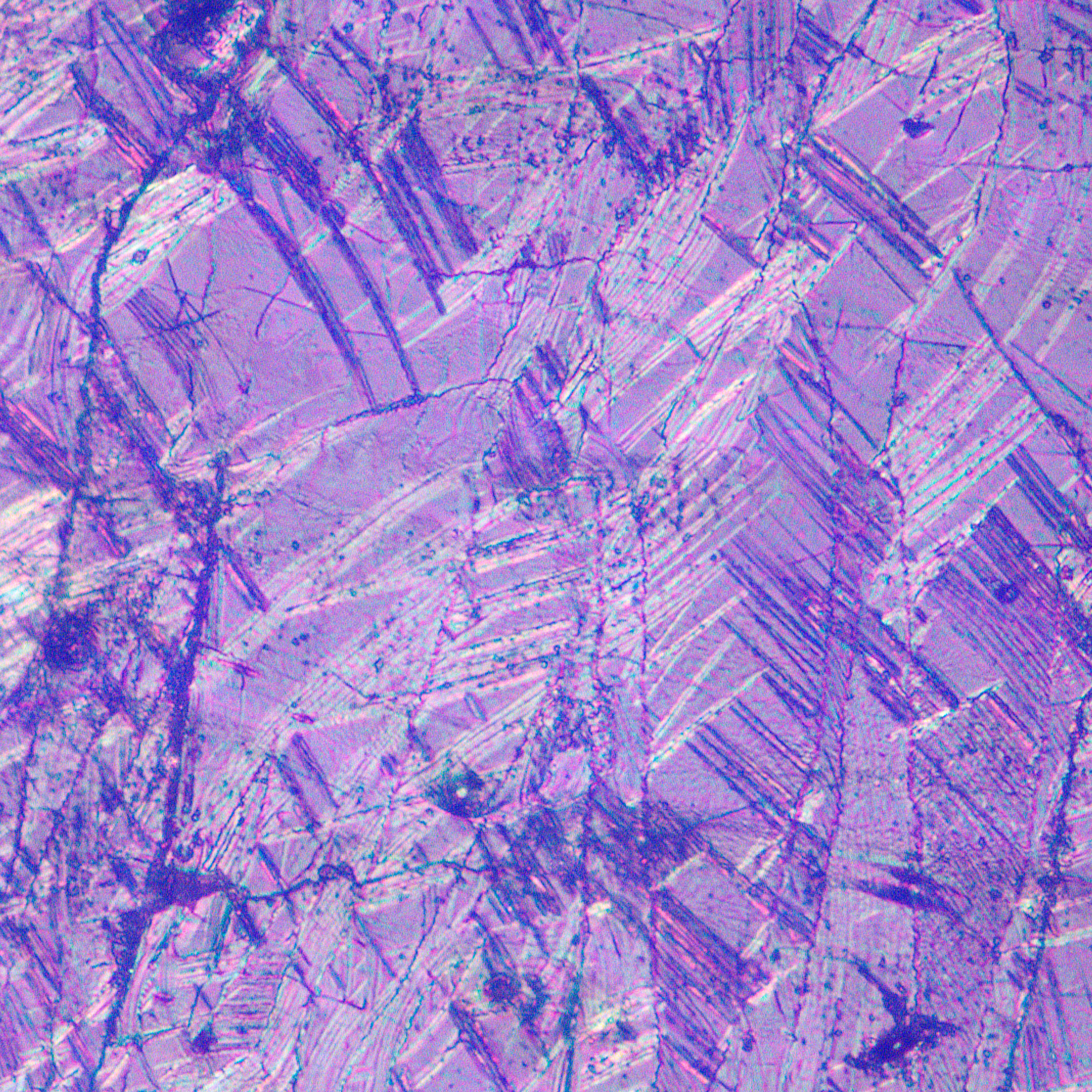

DIC technika zvýrazňuje výškové rozdiely na povrchu vzorky a umožňuje detailné štúdium mikroreliéfu, čo je kľúčové pri metalografických analýzach.

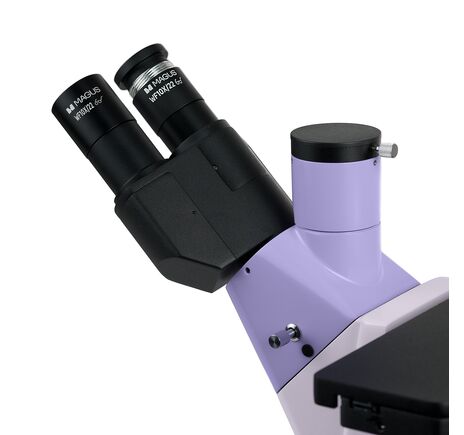

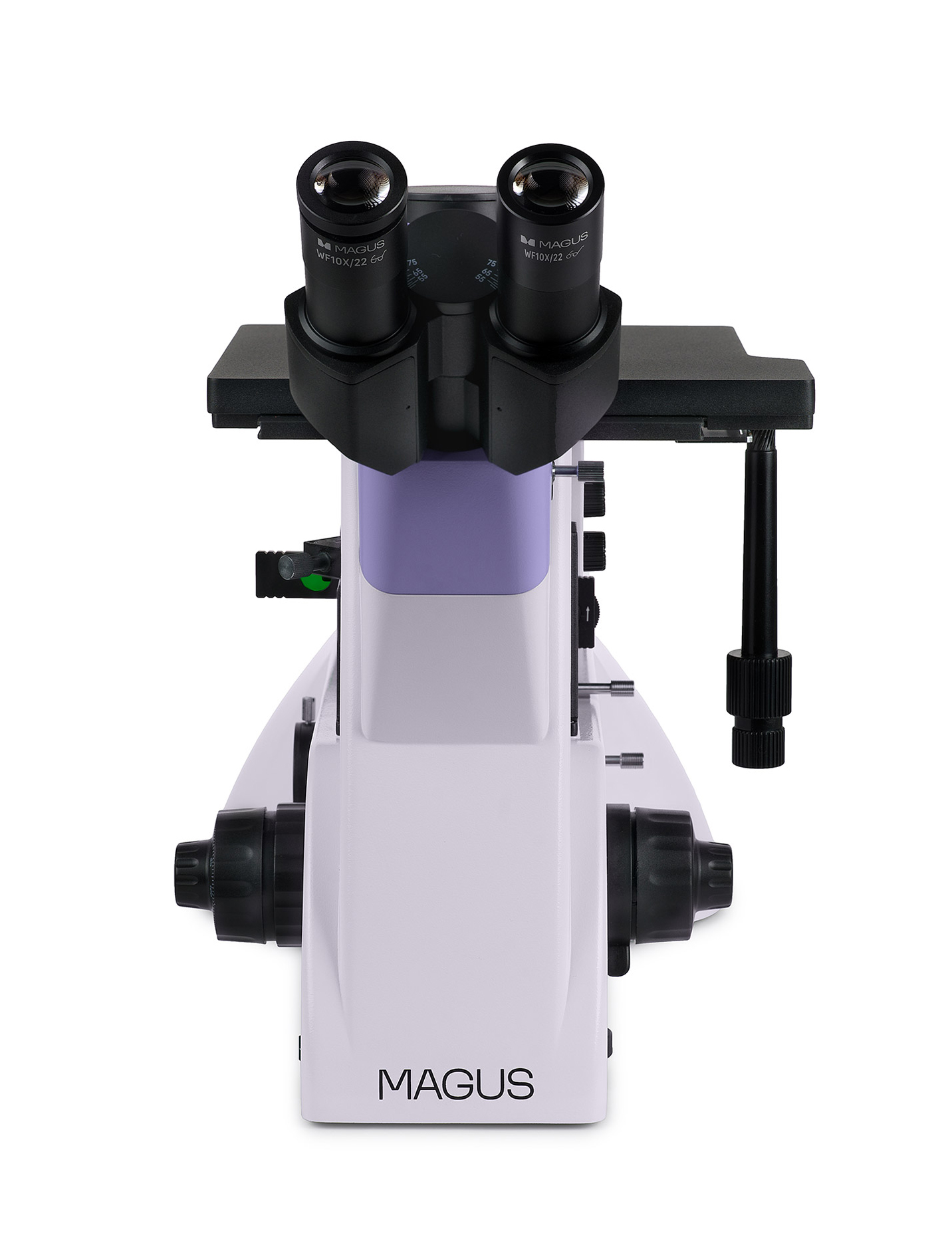

Trinokulárna hlava a flexibilné zobrazovanie

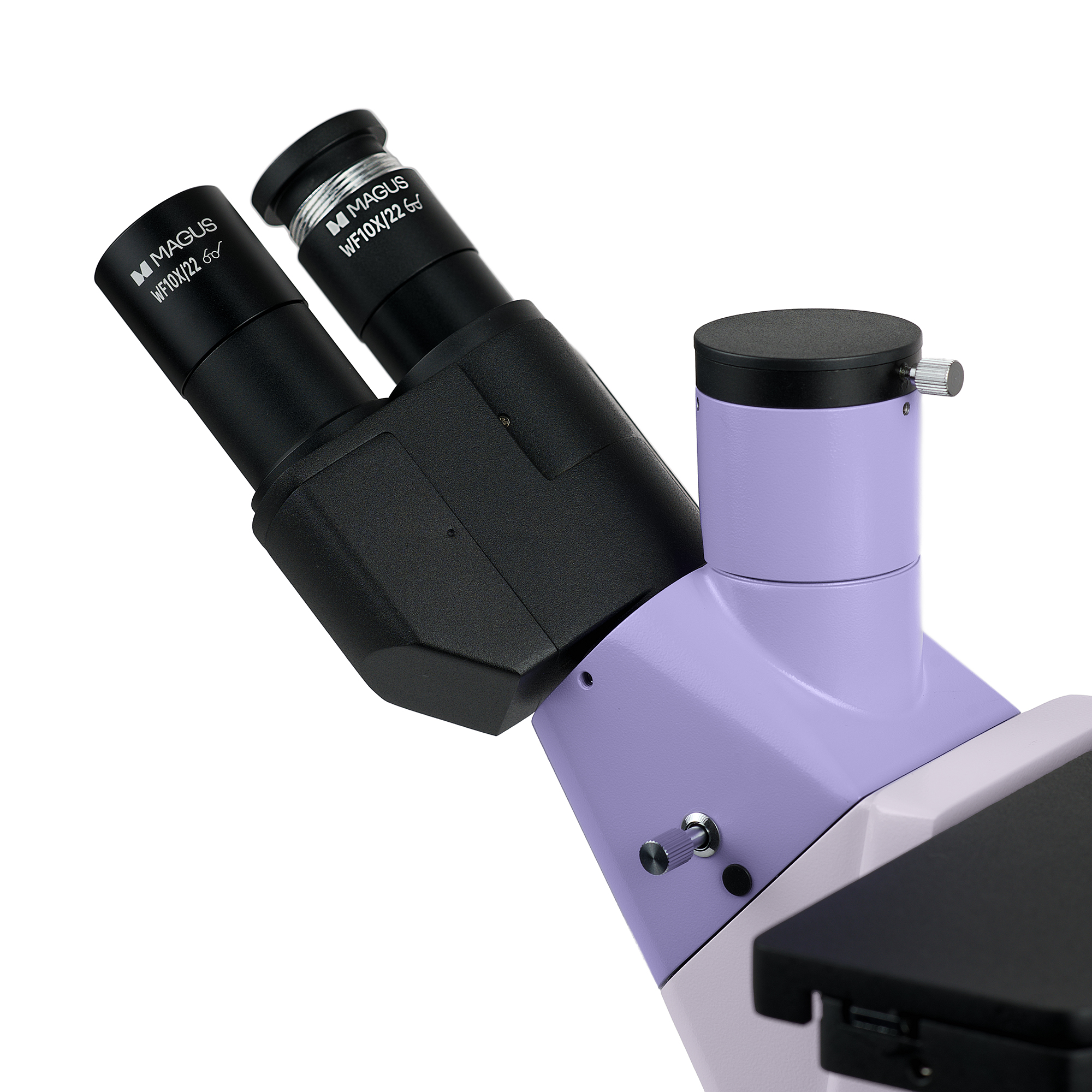

Mikroskop je vybavený trinokulárnou hlavou s možnosťou nastavenia očného reliéfu a otočenia tubusov o 180°. Umožňuje súčasné pripojenie monitora aj digitálnej kamery cez trinokulárny tubus a bočný port.
- trinokulárna hlava s nastaviteľným očným reliéfom
- možnosť otočenia tubusov o 180°
- dva porty pre kameru a monitor
- delenie lúča: 50:50 a 100:0 (hlava)
- delenie lúča: 100:0 a 0:100 (telo)

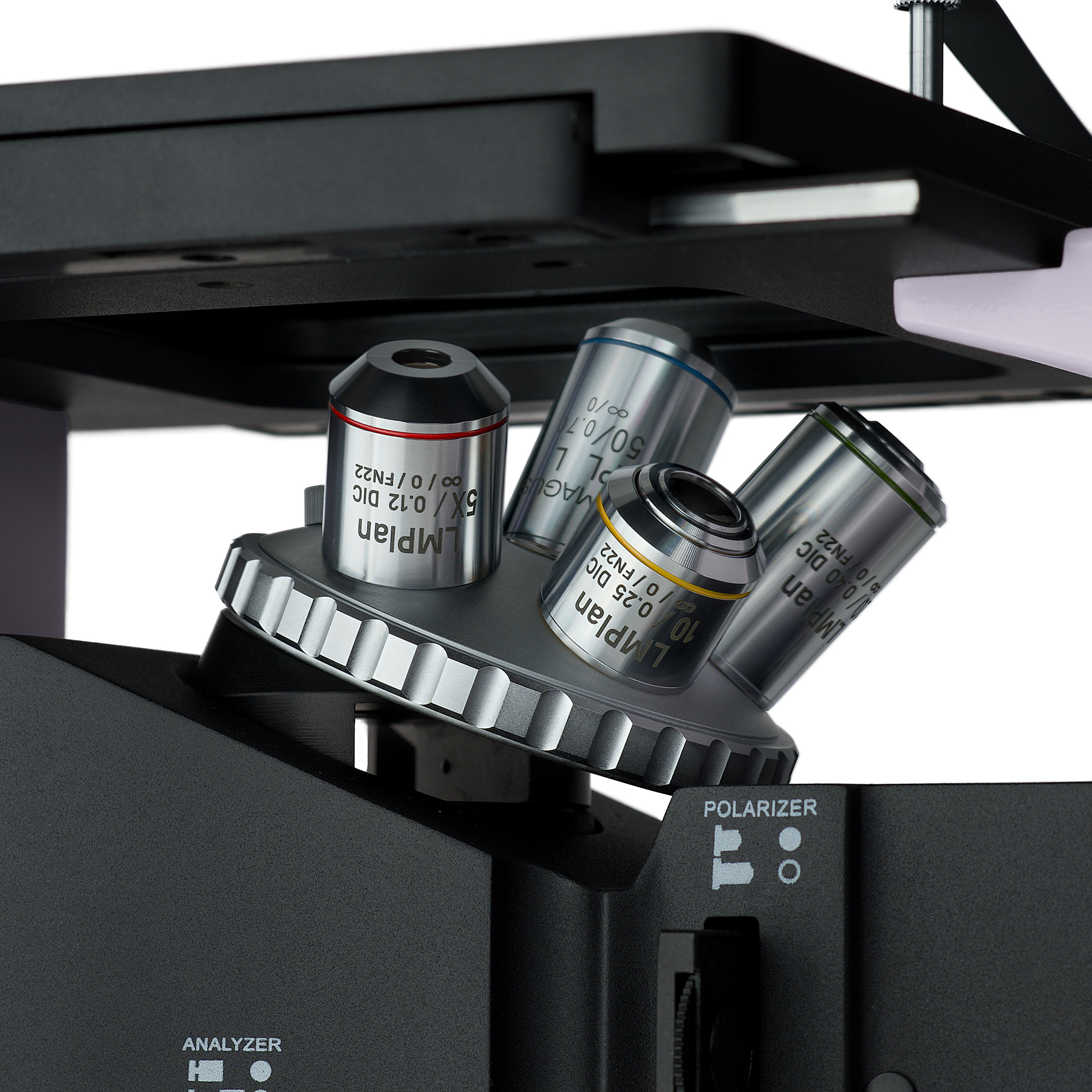

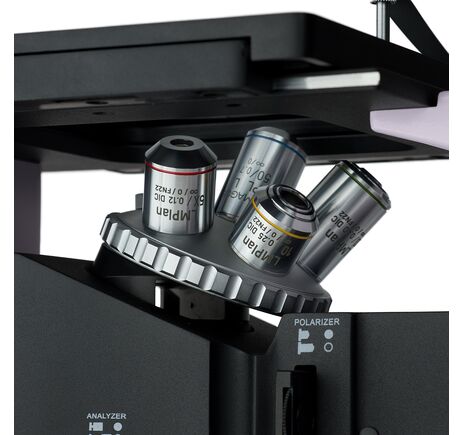

Planachromatická optika pre DIC analýzu
- revolverový nosič pre 5 objektívov
- rovinné achromatické objektívy s korekciou na nekonečno
- optimalizované pre techniky BF, polarizáciu a DIC
- dlhá pracovná vzdialenosť

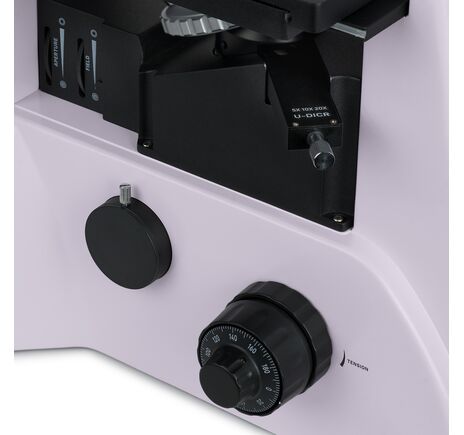

- slot pre DIC posuvník
Objektívy LMPlan a PL L zabezpečujú vysoký kontrast, minimálne aberácie a presné zobrazenie mikroštruktúr. DIC posuvník umožňuje rýchle prepínanie kontrastnej techniky pri objektívoch 5×, 10× a 20×.
- LMPlan 5×/0,12 DIC WD 15,73 mm
- LMPlan 10×/0,25 DIC WD 20,2 mm
- LMPlan 20×/0,40 DIC WD 4,5 mm
- PL L50×/0,70 WD 3,68 mm

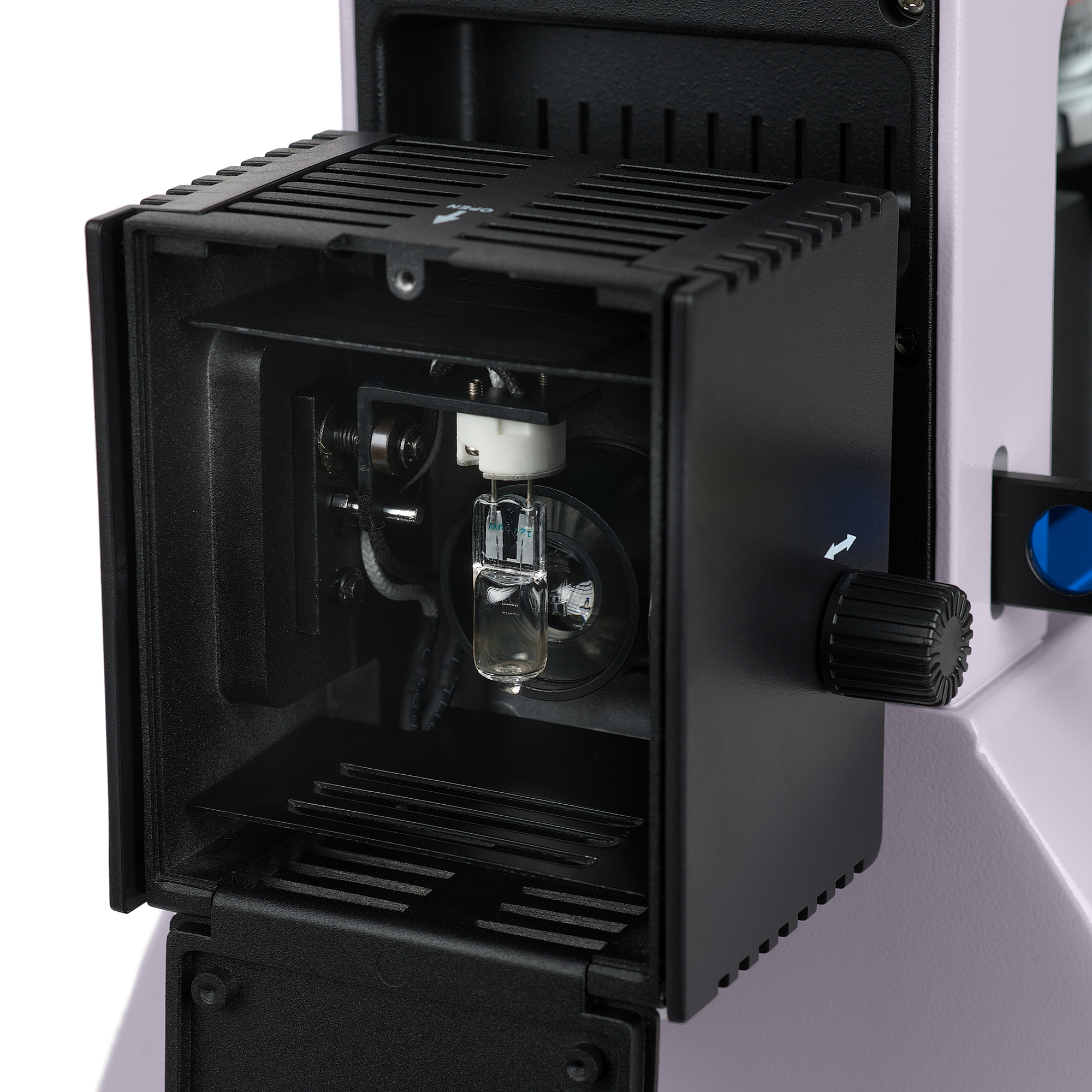

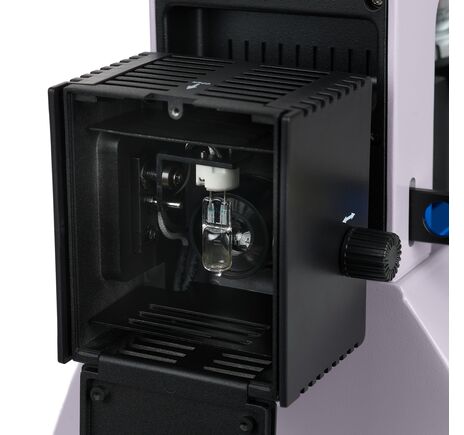

Výkonné halogénové osvetlenie a Köhlerova iluminácia

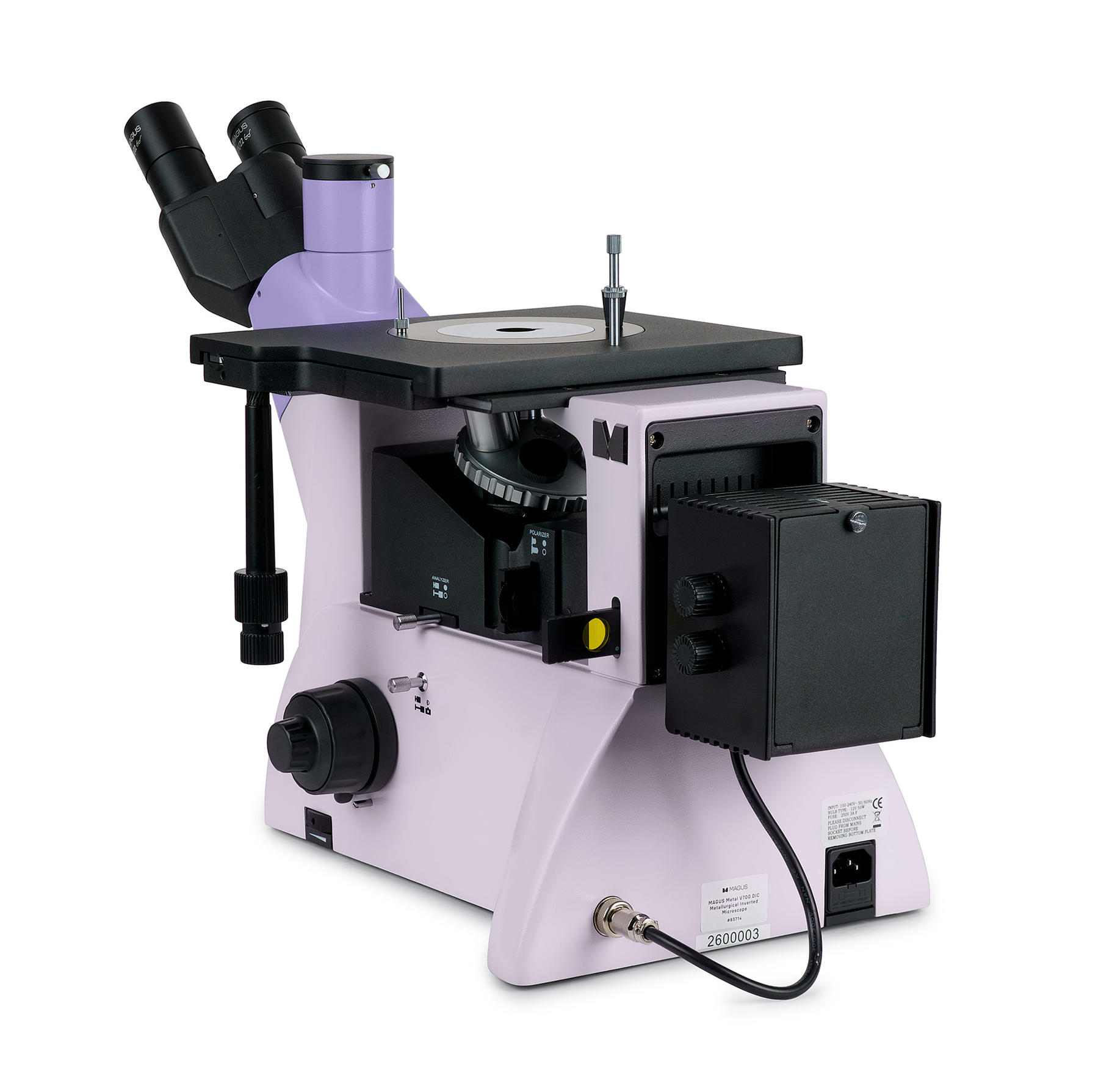

Integrovaný 50 W halogénový zdroj poskytuje stabilné a prirodzené osvetlenie vhodné pre všetky kontrastné techniky. Osvetľovací systém umožňuje presné nastavenie Köhlerovej iluminácie.
- halogénový zdroj 50 W
- nastavenie Köhlerovho osvetlenia
- aperturná a poľná clona (predcentrované)
- centrovanie zdroja svetla v 3 osiach
- filtre pre úpravu farebného podania

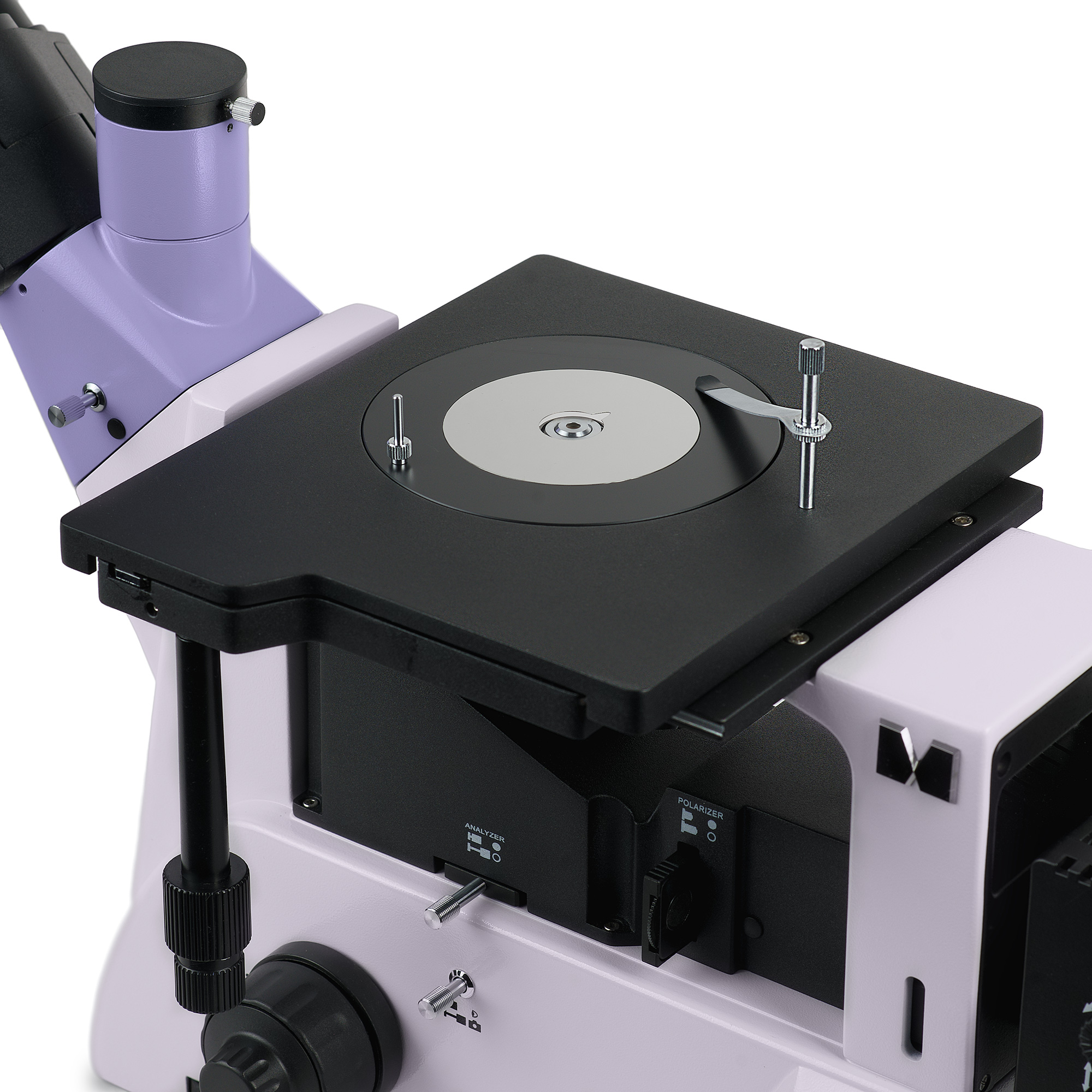

Mechanický stolík pre veľké vzorky

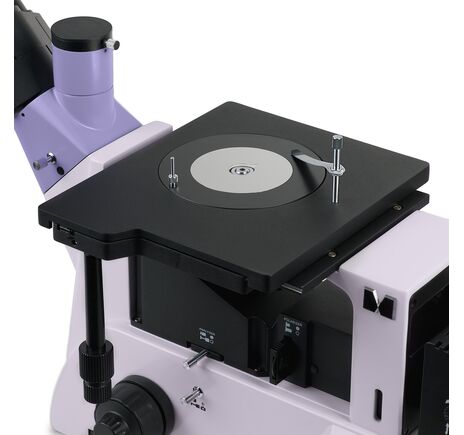

Robustný mechanický stolík umožňuje presný pohyb vzorky v osiach X a Y. Vzorka je fixovaná držiakom a umiestnená na otočnej kruhovej vložke podľa požadovaného priemeru.
- kruhové vložky s priemerom 10 mm, 20 mm, 30 mm
- nosnosť až 2 kg
- presný pohyb v dvoch osiach
- stabilná fixácia vzorky

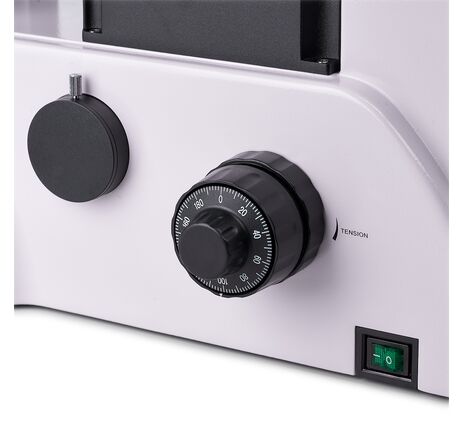

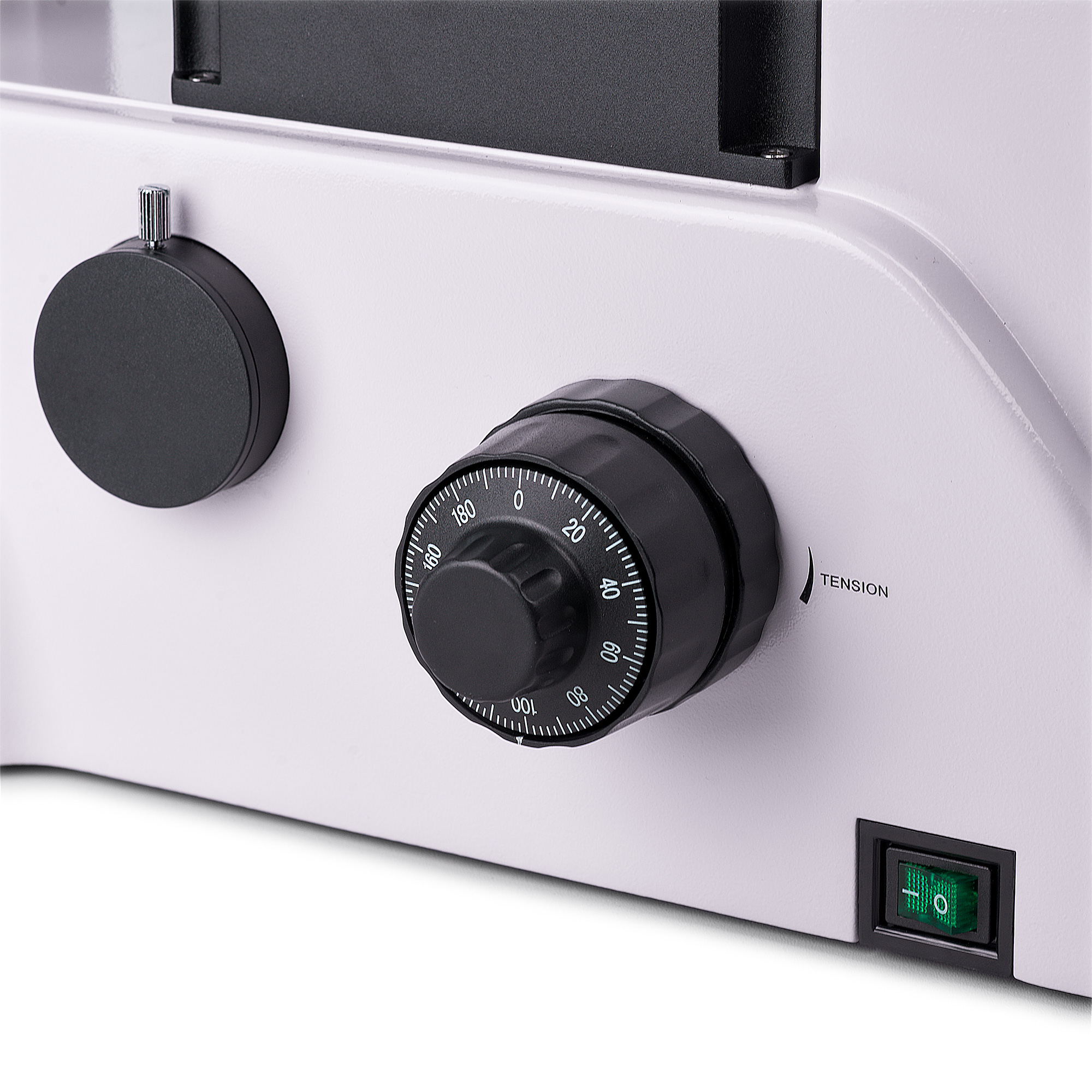

Presné zaostrovanie a ergonomické ovládanie

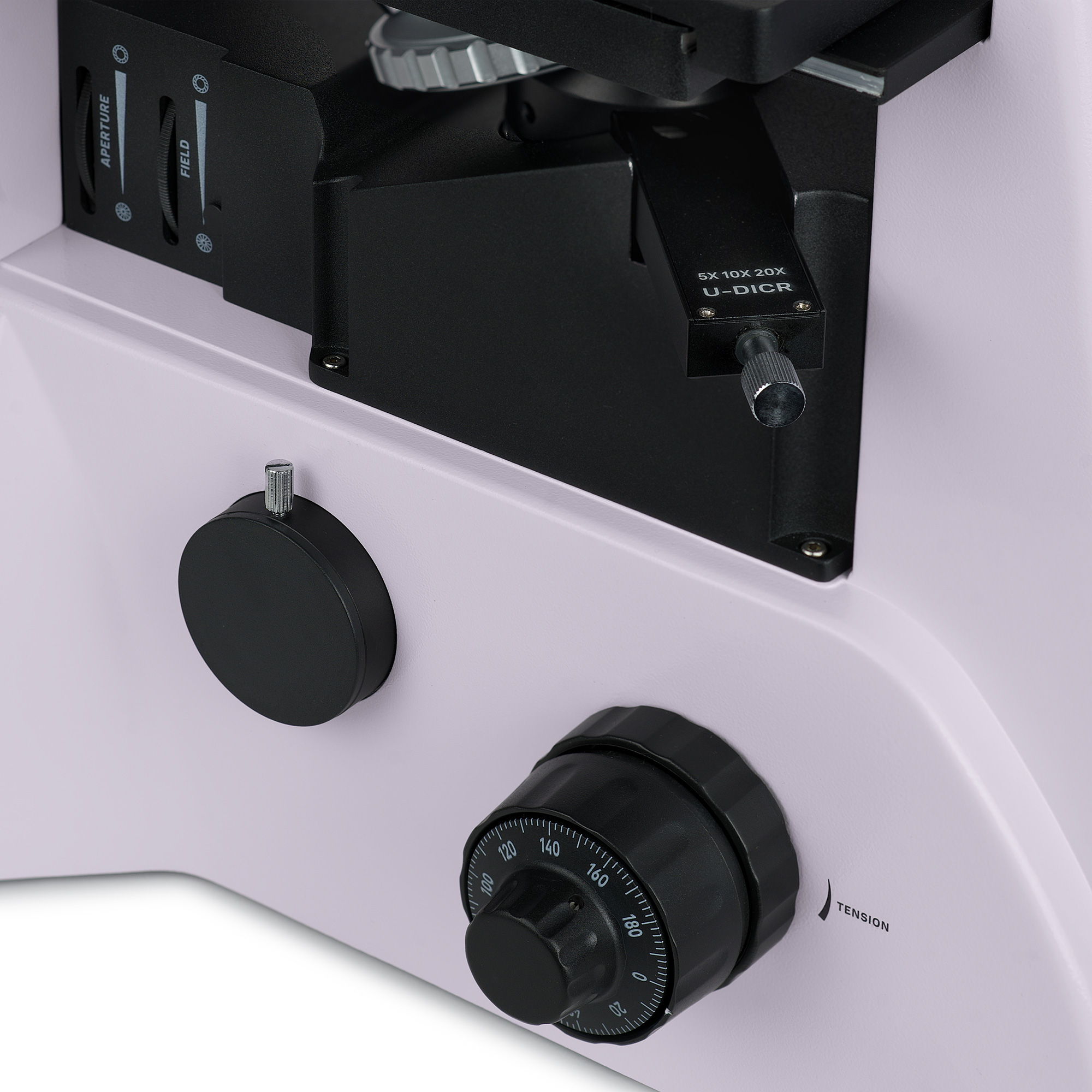

Koaxiálne ovládače hrubého a jemného zaostrovania umožňujú presné nastavenie obrazu a komfortnú prácu bez zaťaženia rúk. Hrubé zaostrenie je vybavené aretáciou aj reguláciou tuhosti.
- koaxiálne makro a mikro zaostrovanie
- ovládanie z oboch strán
- aretačný mechanizmus hrubého zaostrenia
- nastavenie tuhosti zaostrovania
Možnosť rozšírenia o profesionálne príslušenstvo
Mikroskop je kompatibilný s rozšíreným príslušenstvom vrátane ďalších objektívov, okulárov, digitálnych kamier a kalibračných sklíčok pre presné merania.
- voliteľné okuláre: 10×, 12,5×, 15×, 20×, 25×
- rozšírené objektívy až do 100×
- digitálne kamery pre dokumentáciu
- kalibračné sklíčka s dielikom 0,1 mm

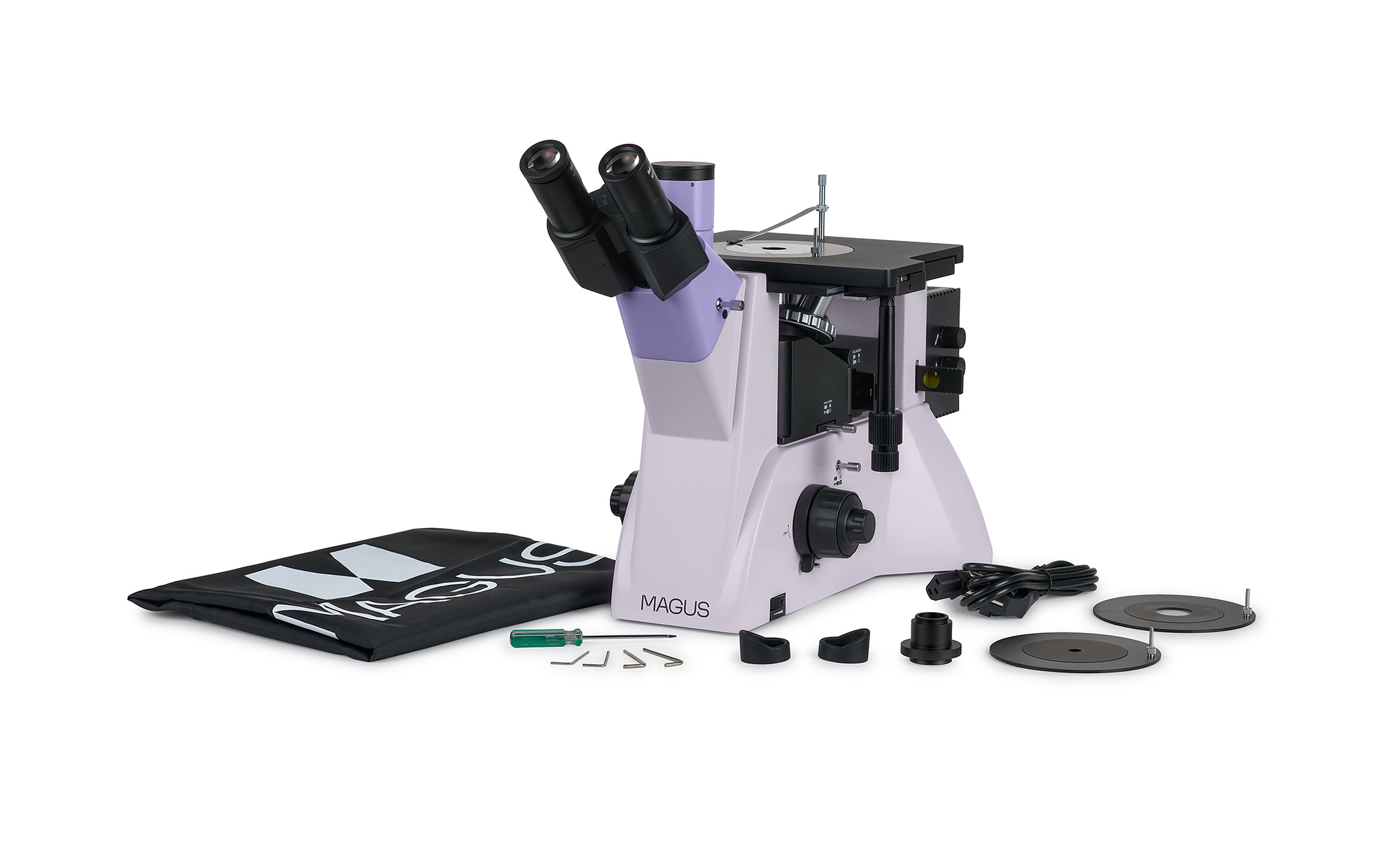

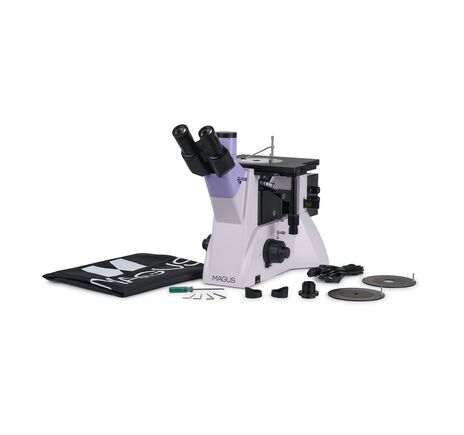

Obsah balenia
- stojan s pracovným stolíkom, revolverom a zaostrovacím mechanizmom
- kryt osvetľovacej jednotky
- trinokulárna hlava
- DIC kompatibilné objektívy (5×, 10×, 20×, 50×)
- okuláre 10×/22 mm (2 ks)
- C-mount adaptér 1×
- DIC posuvník
- šesťhranný kľúč
- napájací kábel
- protiprachový kryt
- návod na použitie a záručný list
Pre koho je mikroskop určený
Tento inverzný metalografický mikroskop je ideálny pre metalurgiu, strojárstvo, energetiku, letecký a jadrový priemysel, ako aj pre výskumné laboratóriá a technické univerzity. Vďaka pokročilým kontrastným technikám a presnej optike umožňuje detailnú analýzu mikroštruktúr a povrchových vlastností materiálov.
