Popis

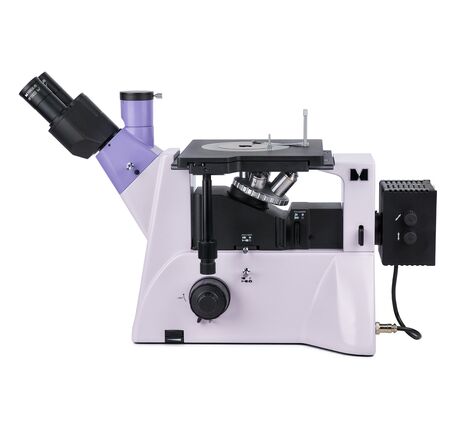

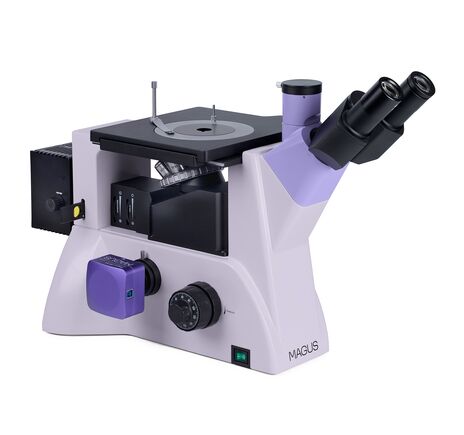

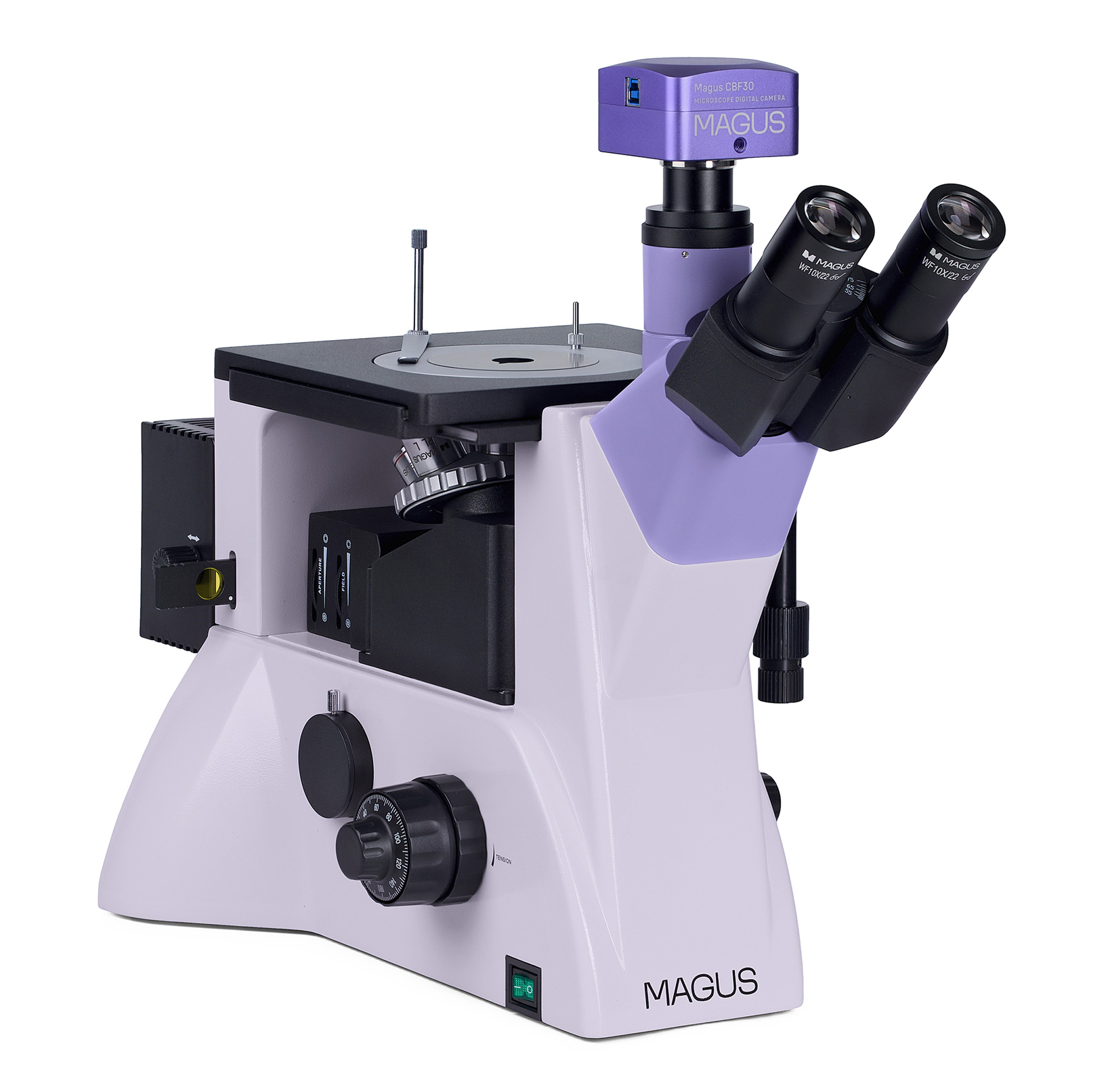

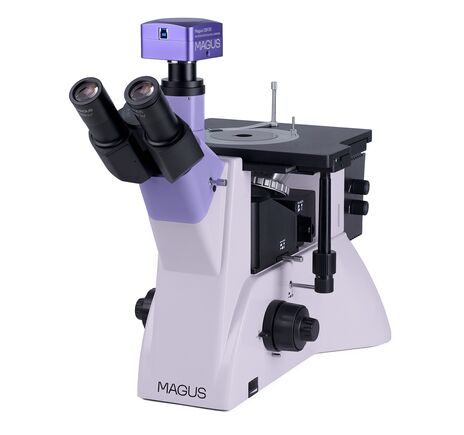

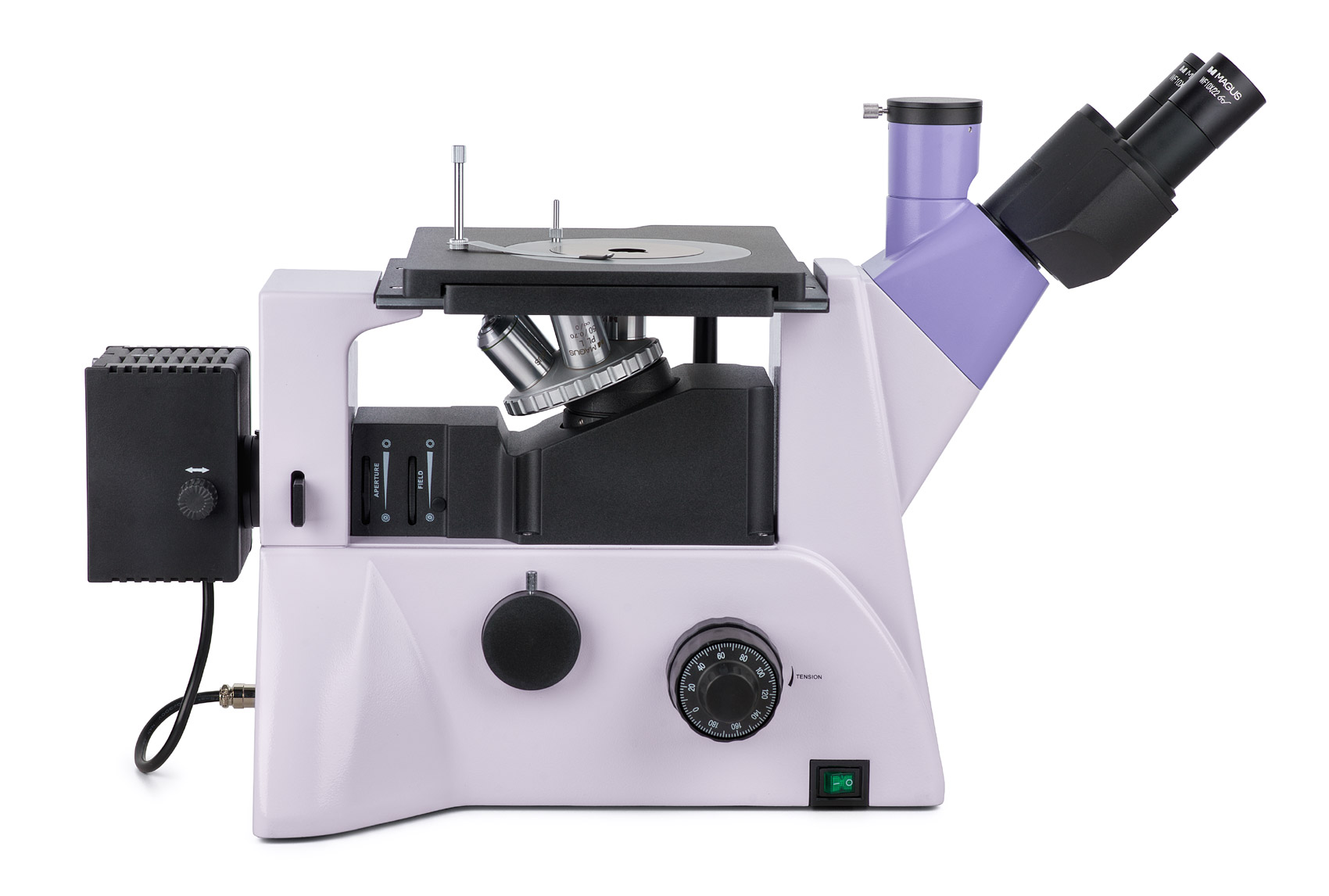

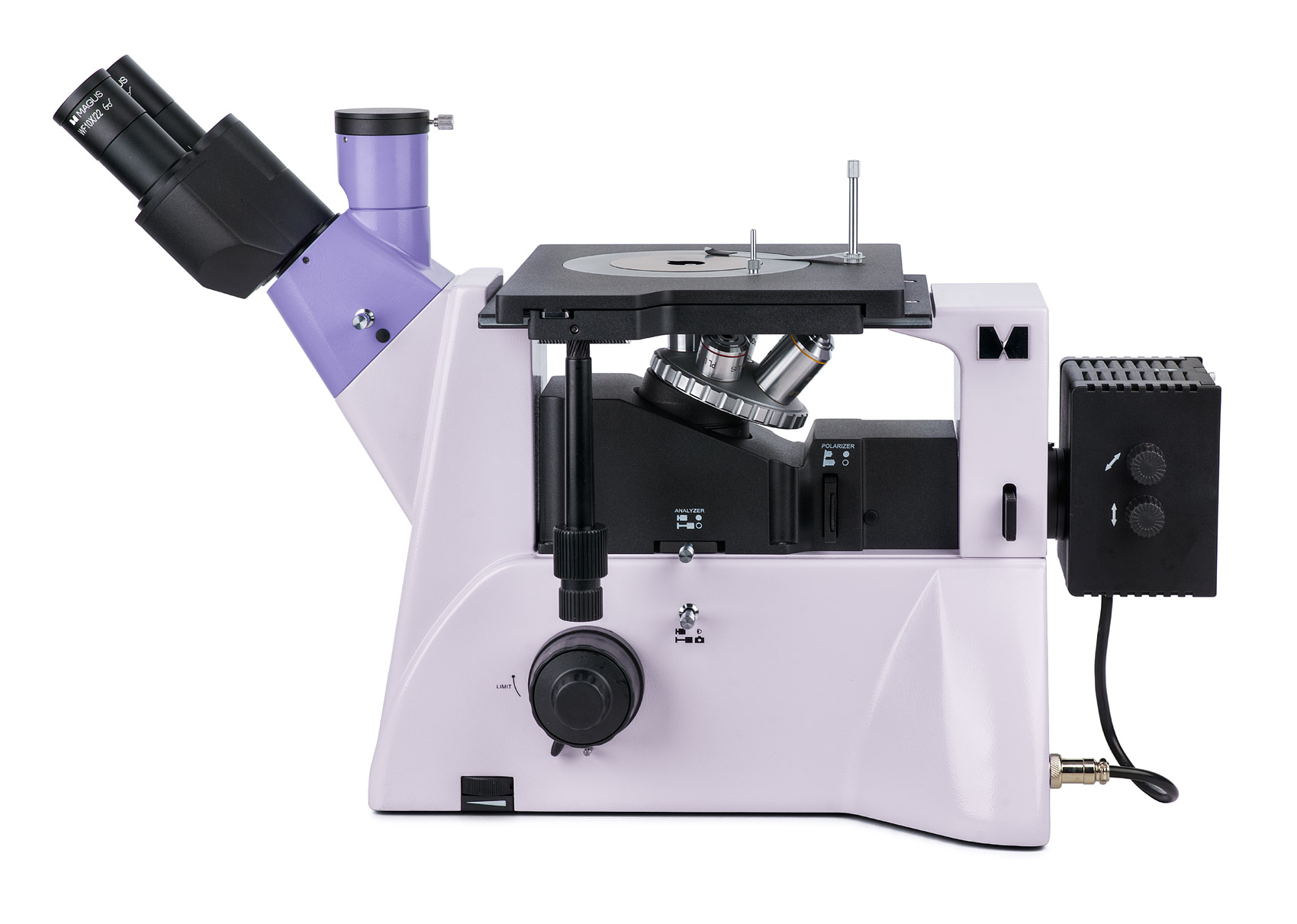

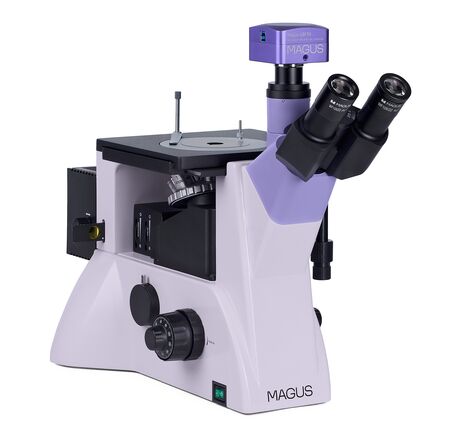

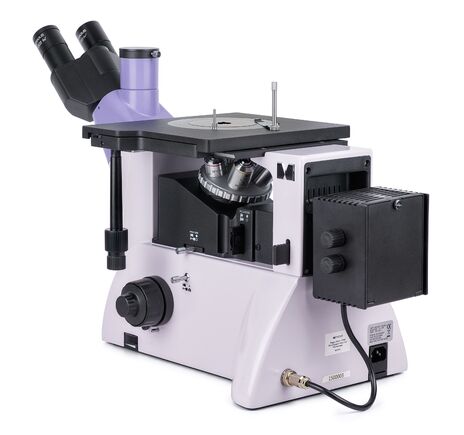

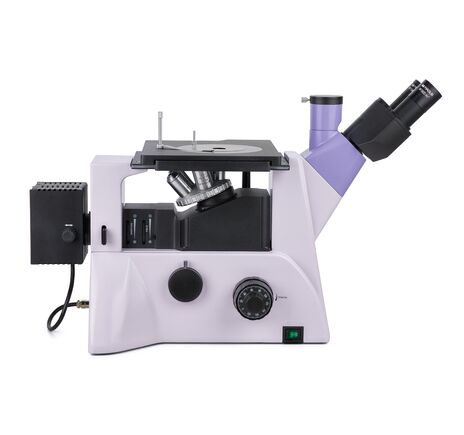

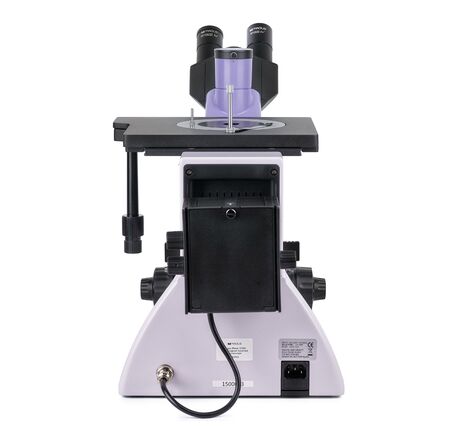

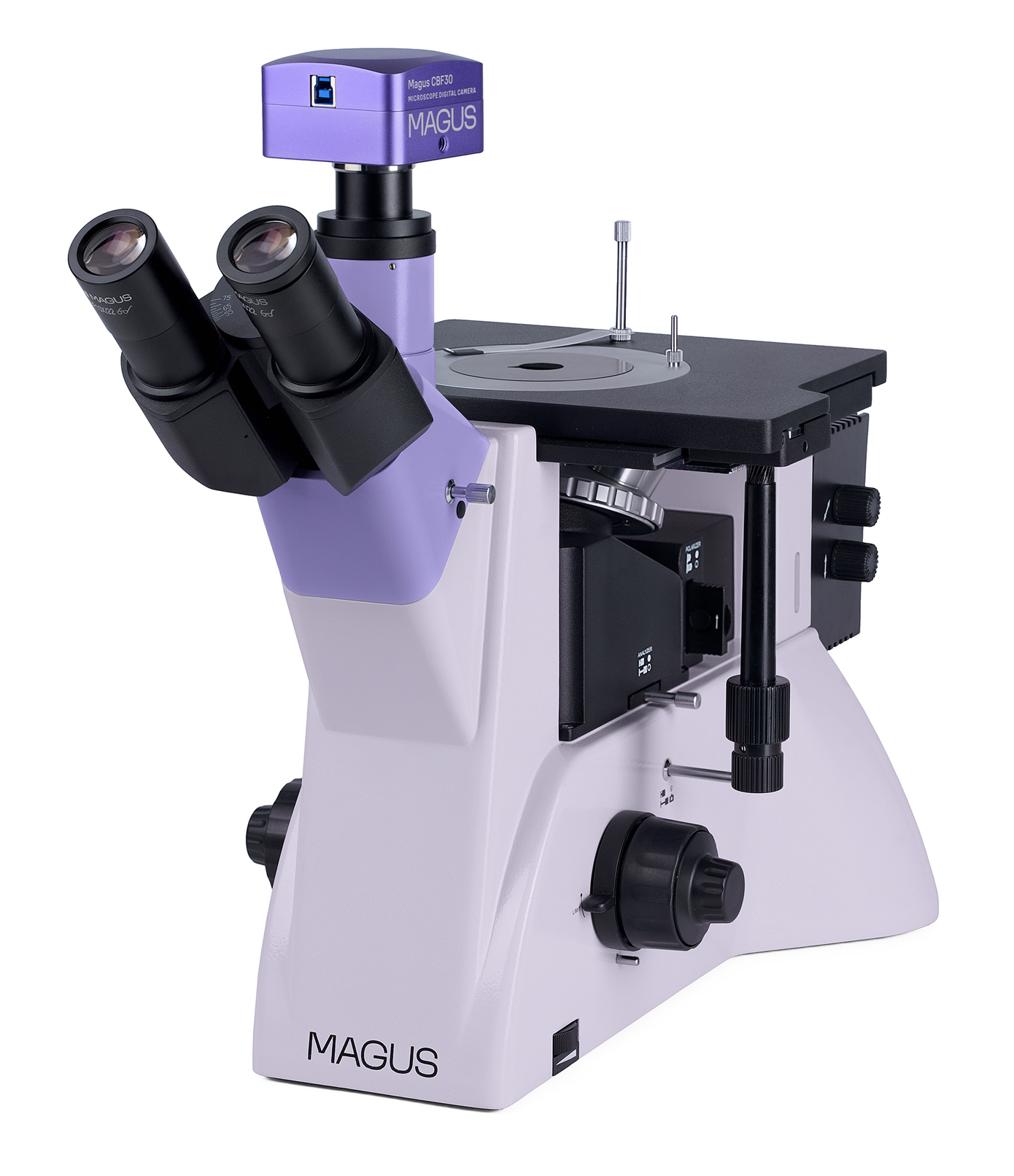

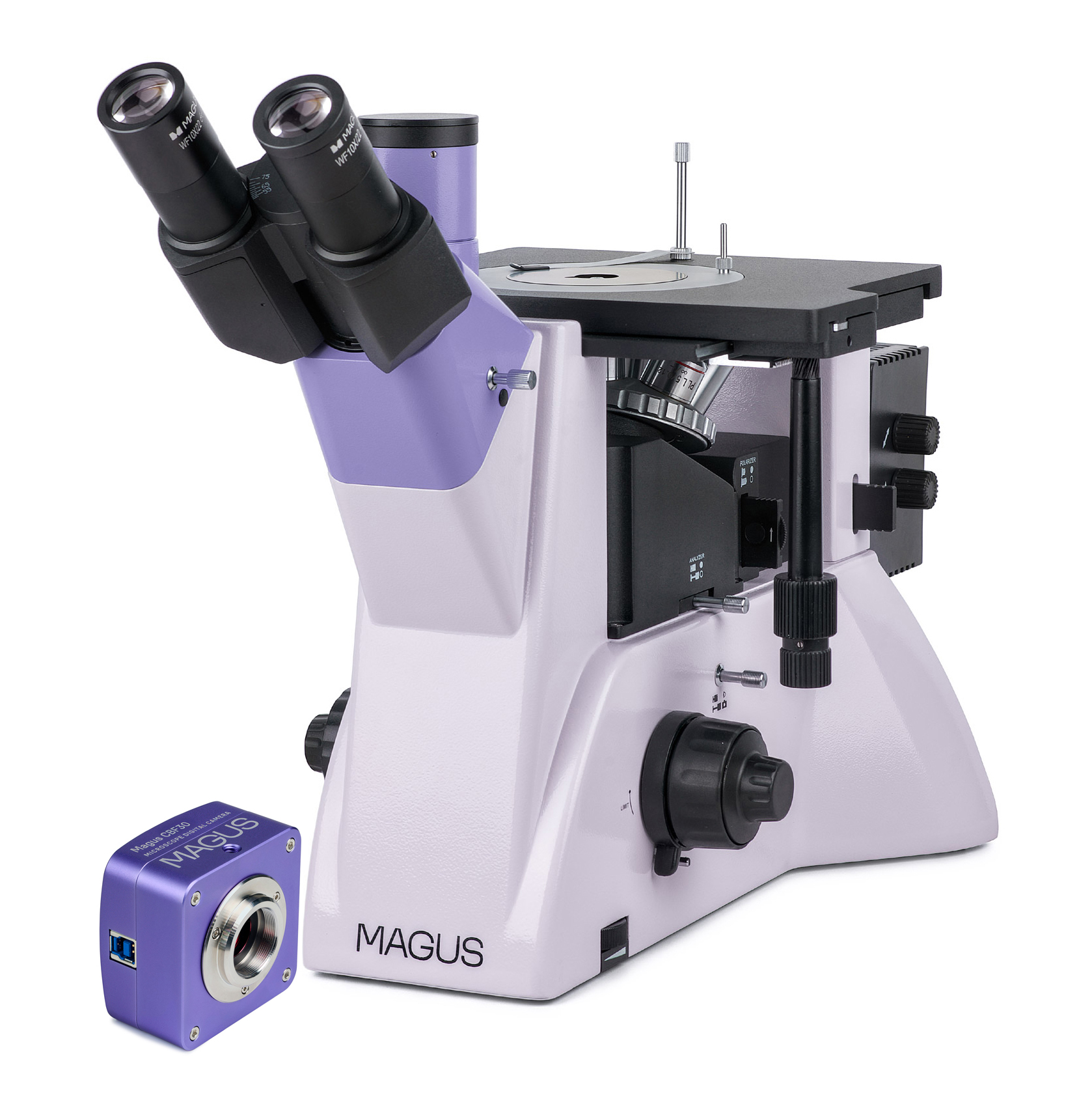

Metalurgický inverzný mikroskop MAGUS Metal V700 je profesionálne riešenie pre analýzu mikroštruktúry kovov, zliatin a polovodičov v odrazenom svetle. Umožňuje pozorovanie veľkých a ťažkých vzoriek bez potreby ich kompletného opracovania – stačí upraviť iba spodnú plochu. Vďaka robustnej konštrukcii, pokročilej optike a digitálnej dokumentácii je ideálny pre priemyselnú kontrolu aj výskumné laboratóriá.
Inverzná optika pre prácu s objemnými vzorkami

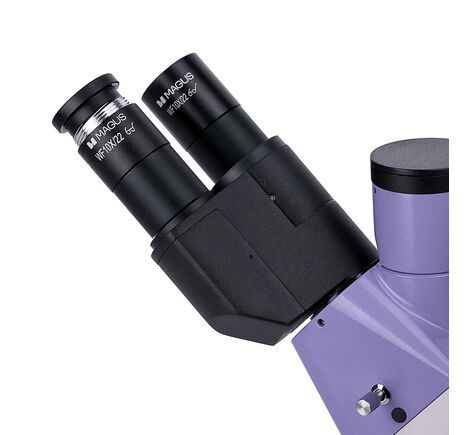

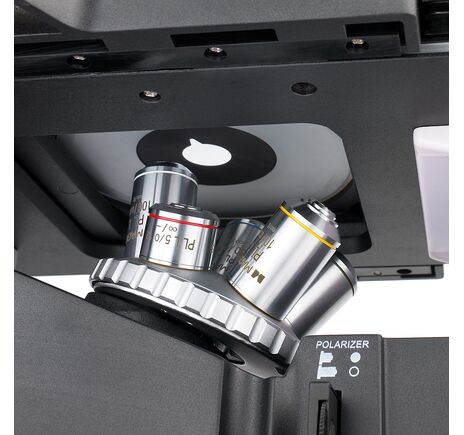

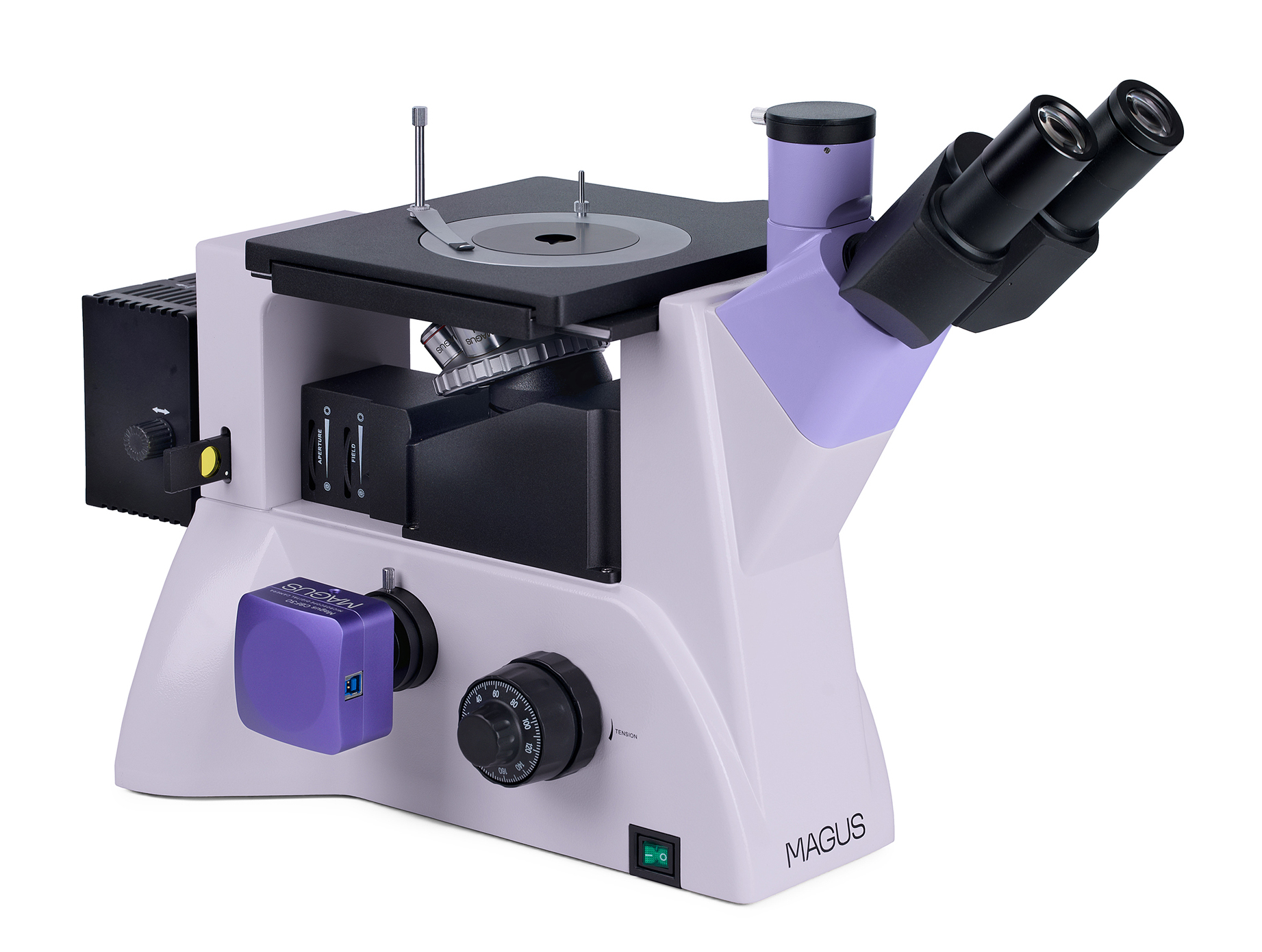

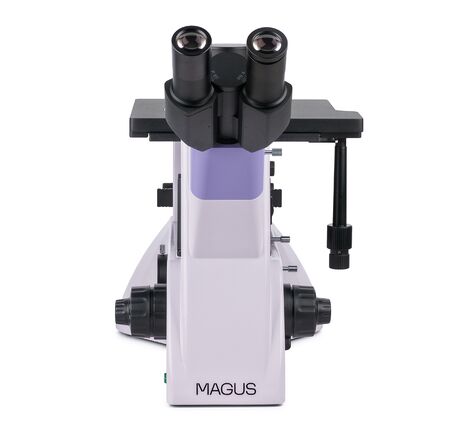

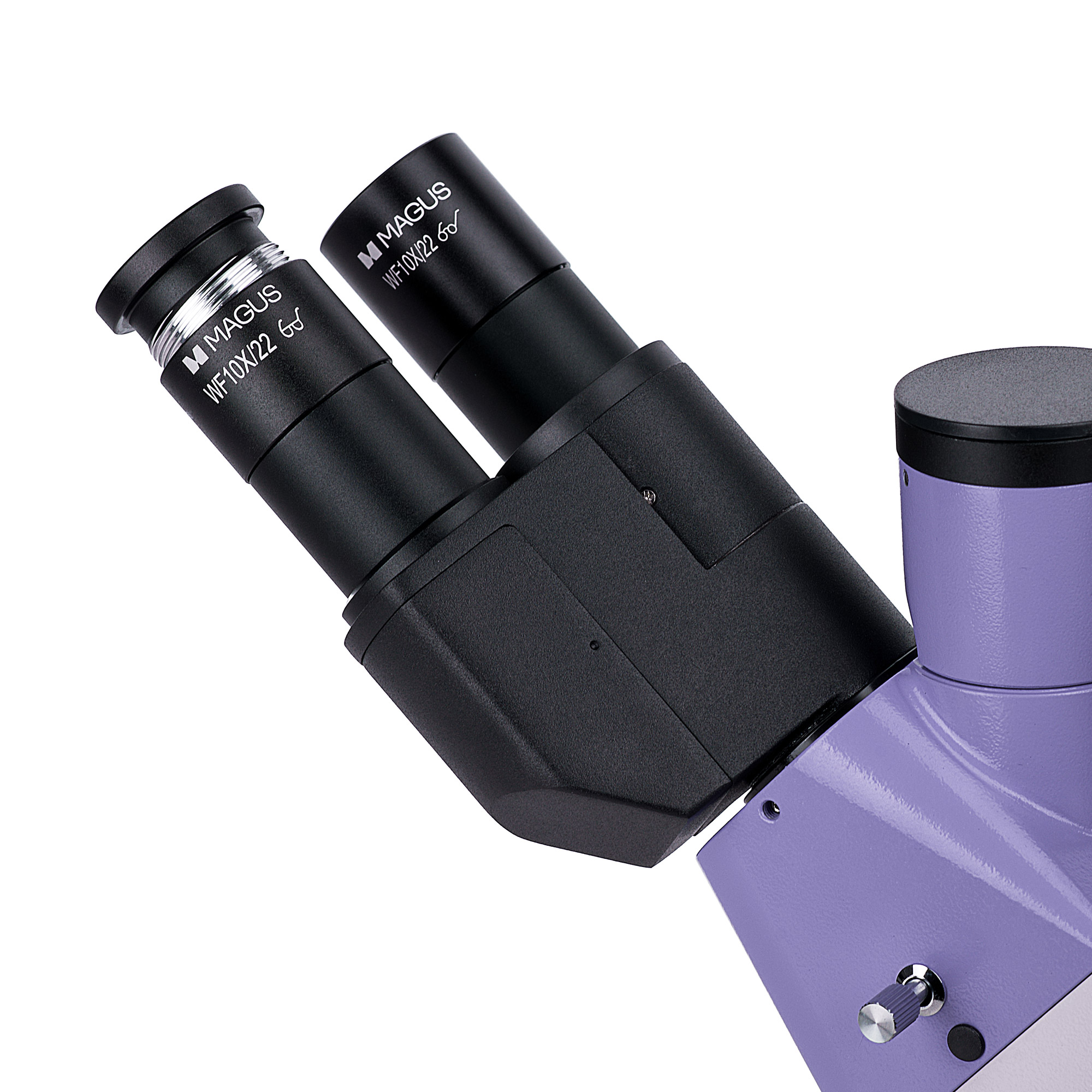

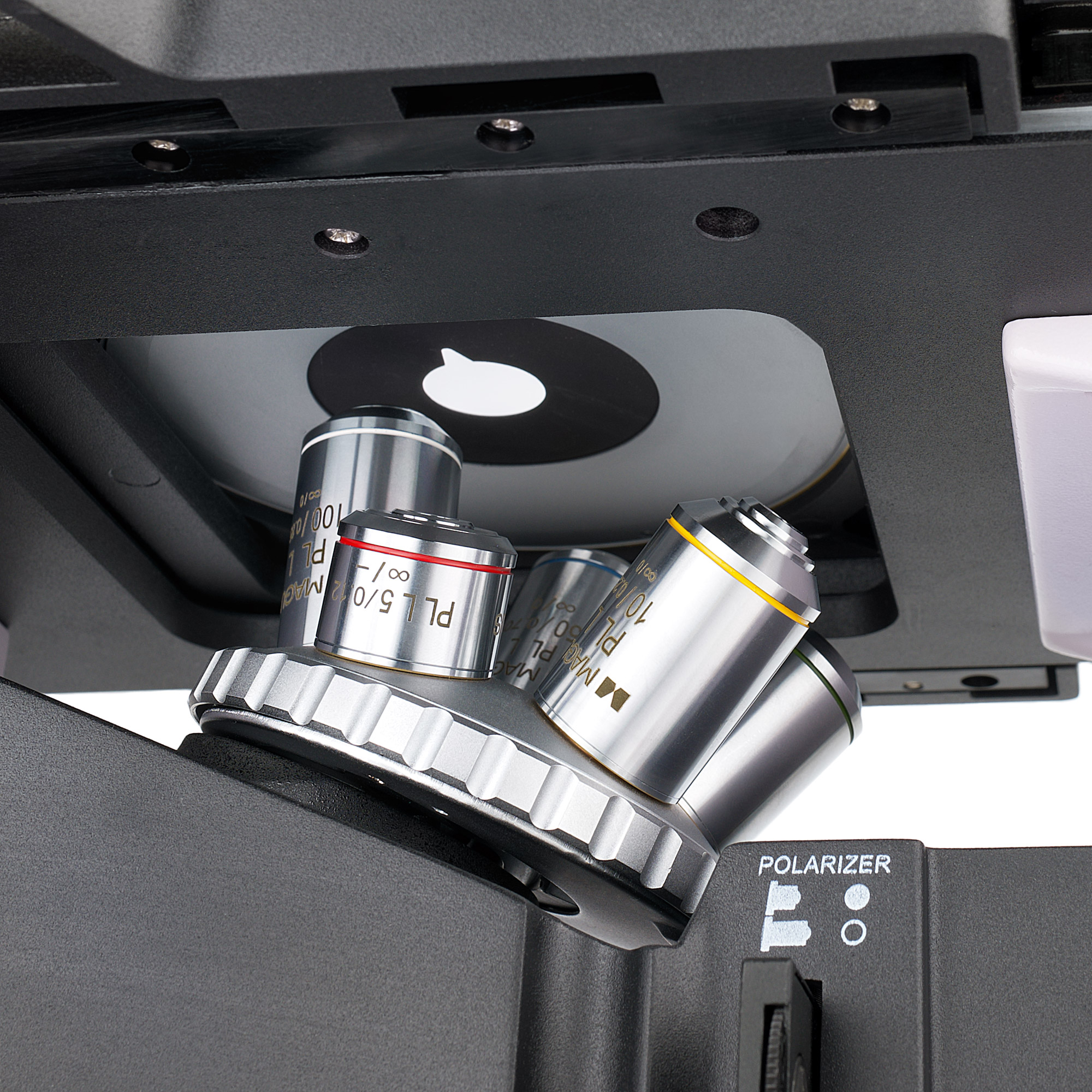

Revolverový nosič objektívov je umiestnený pod vzorkou, čo umožňuje pohodlné pozorovanie veľkých predmetov s hmotnosťou až 2 kg. Trinokulárna hlava je otočná o 180° a umožňuje flexibilné nastavenie pracovnej pozície. Digitálnu kameru je možné pripojiť cez bočný port alebo trinokulárny tubus s rôznymi režimami delenia svetla.
Achromatická optika s dlhou pracovnou vzdialenosťou
- rozsah zväčšenia 50× – 1000×
- revolverový nosič pre 5 objektívov
- planachromatické objektívy s korekciou na nekonečno
- dlhá pracovná vzdialenosť pre metalografiu
- objektívy v balení: 5×, 10×, 20×, 50×, 100×
Optická sústava je optimalizovaná pre pozorovanie kovových povrchov a štruktúr bez potreby transparentnosti vzorky.
Halogénové osvetlenie pre odrazené svetlo

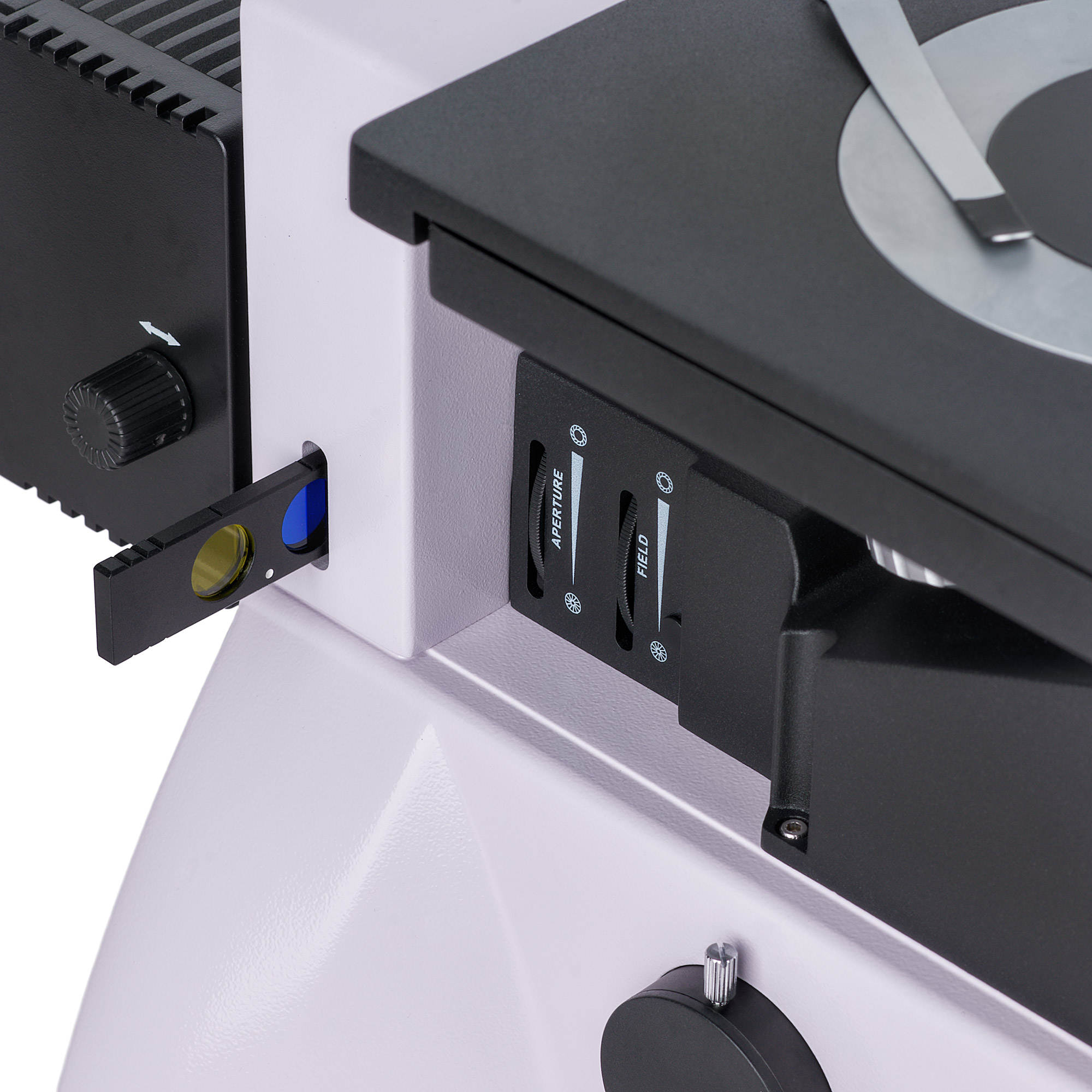

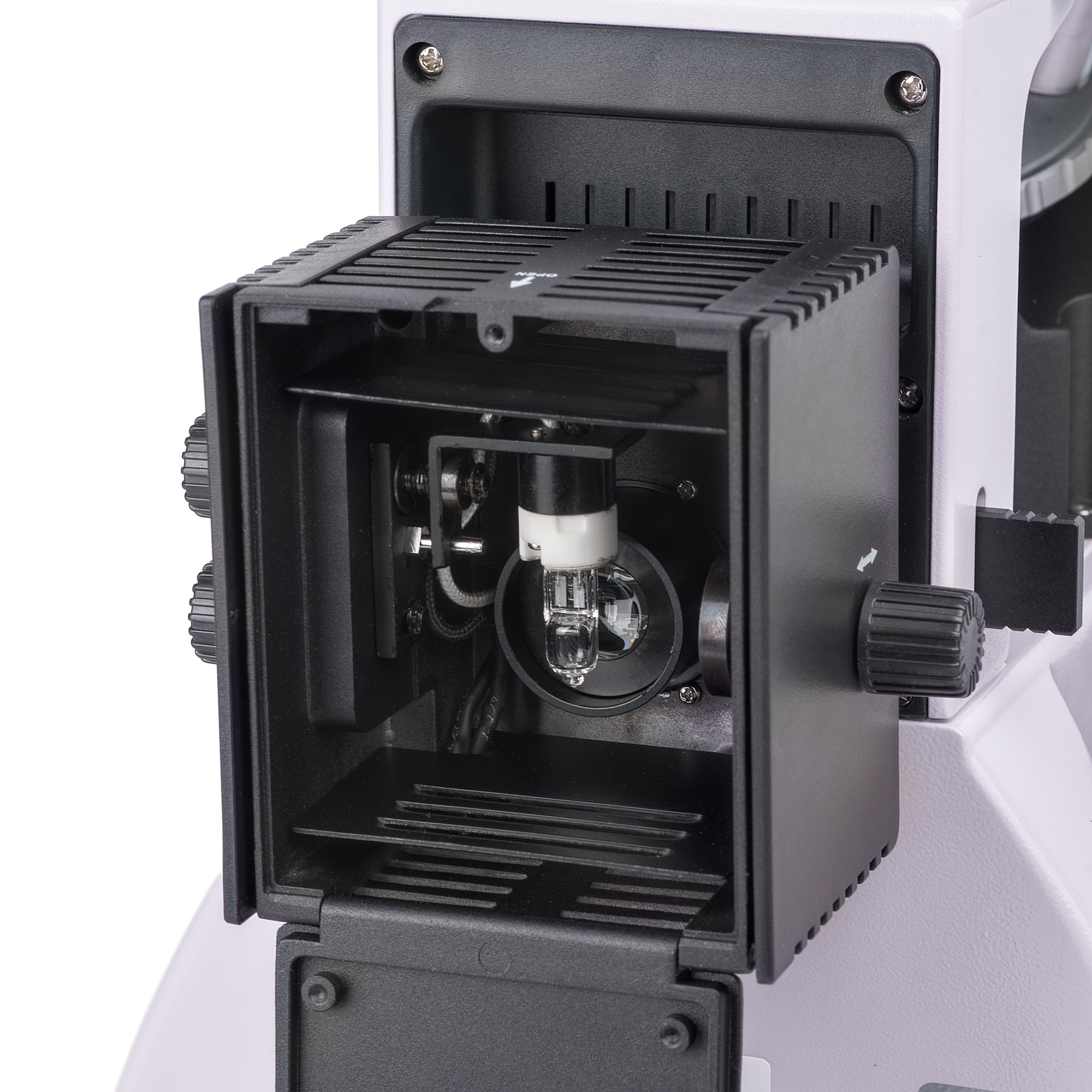

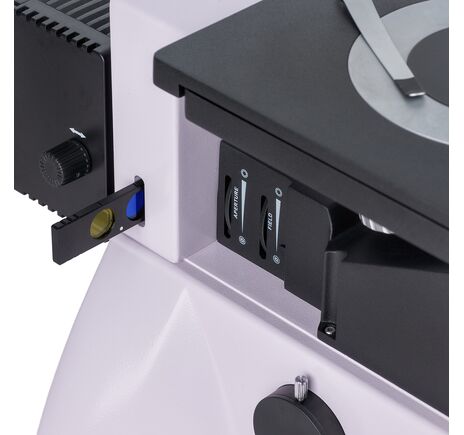

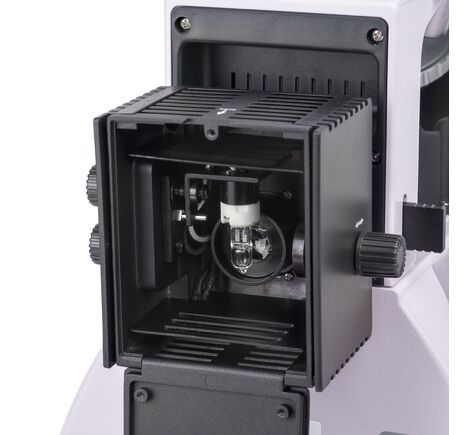

Mikroskop využíva 30 W halogénový zdroj pre pozorovanie v odrazenom svetle. Umožňuje nastavenie Köhlerovho osvetlenia, centrovanie zdroja svetla a použitie farebných filtrov pre presné farebné podanie.
- osvetlenie: 30 W halogén
- odrazené svetlo
- Köhlerovo osvetlenie

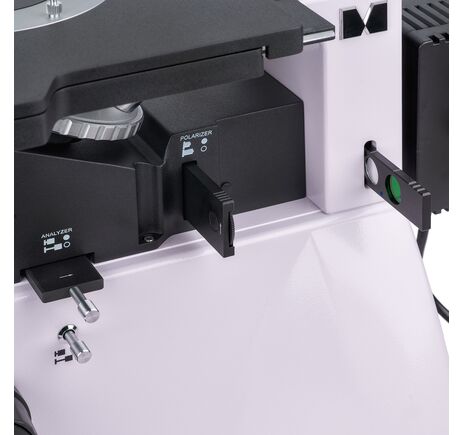

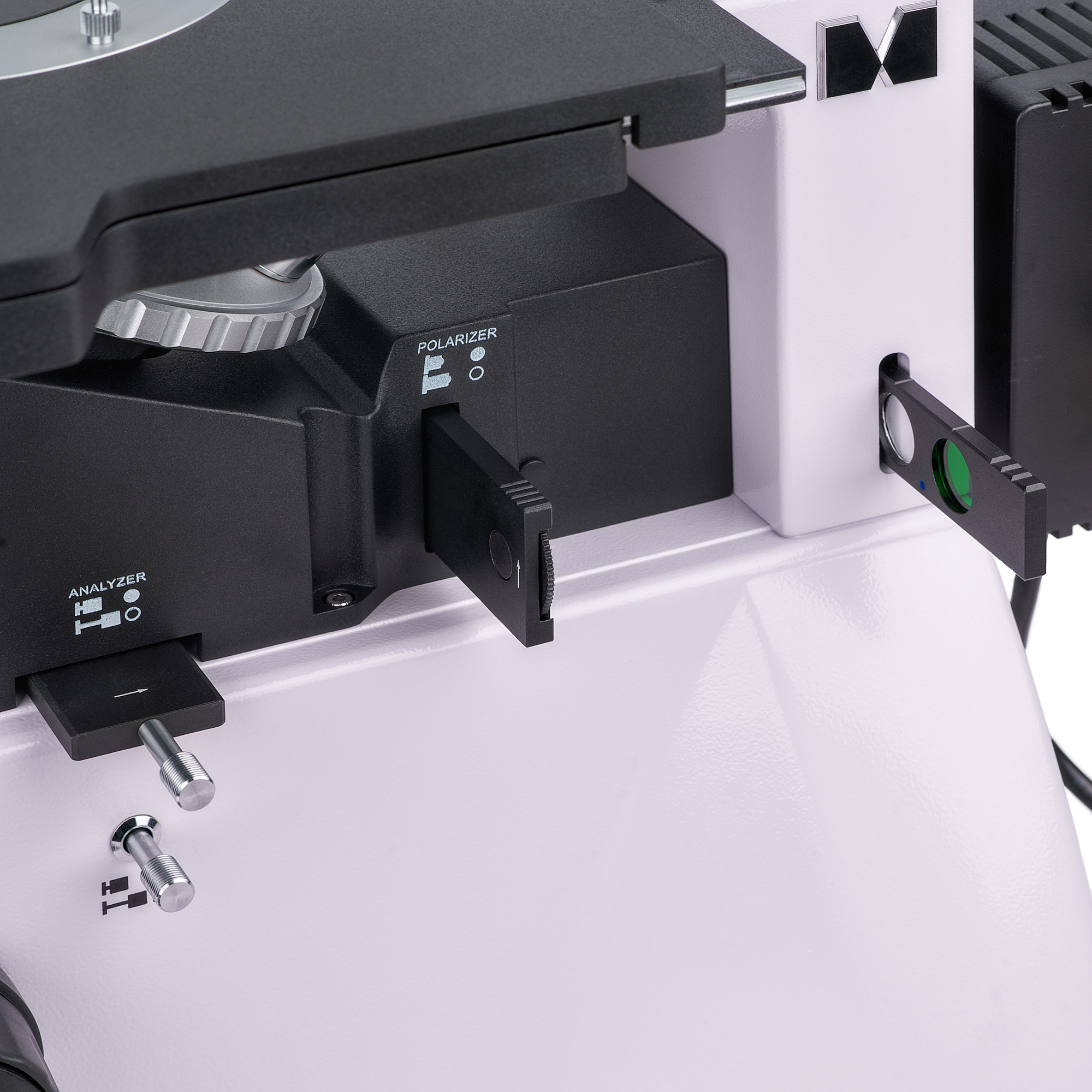

- polarizačný modul (analyzátor + polarizátor)
Veľký pracovný stolík a stabilita

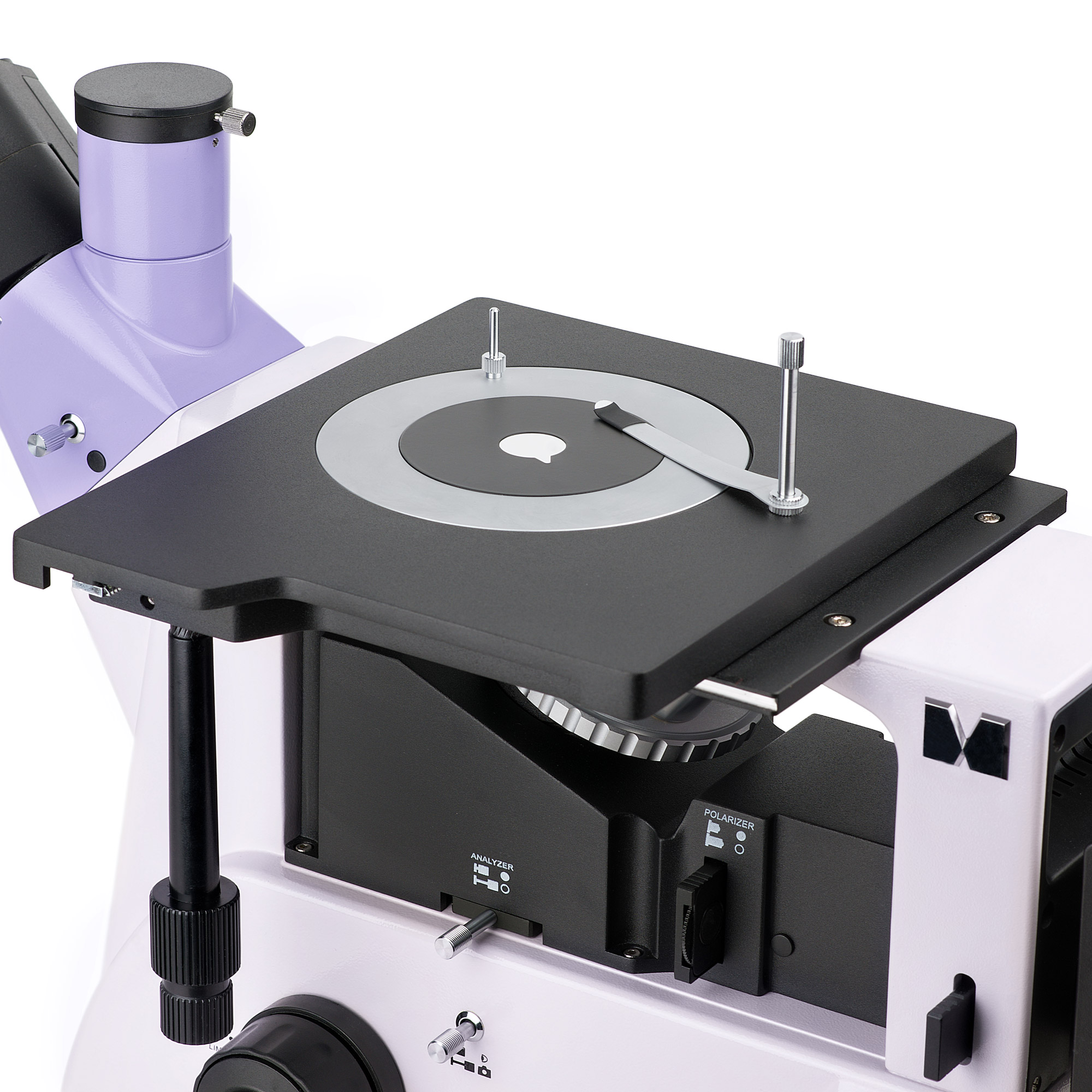

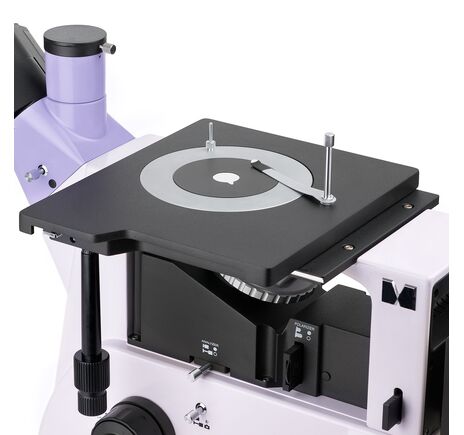

Rozmerný stolík (242 × 200 mm) umožňuje manipuláciu s veľkými vzorkami. Vzorka sa upevňuje pomocou držiaka a môže sa pohybovať plynulo v dvoch osiach. Vymeniteľné kruhové vložky s otvormi umožňujú flexibilné prispôsobenie rôznym typom vzoriek.
- nosnosť vzorky až 2 kg
- pohyb v osiach X/Y
- vymeniteľné stolové vložky (10 mm, 20 mm, 30 mm)
- vysoká stabilita konštrukcie
Presné zaostrenie pre detailnú analýzu

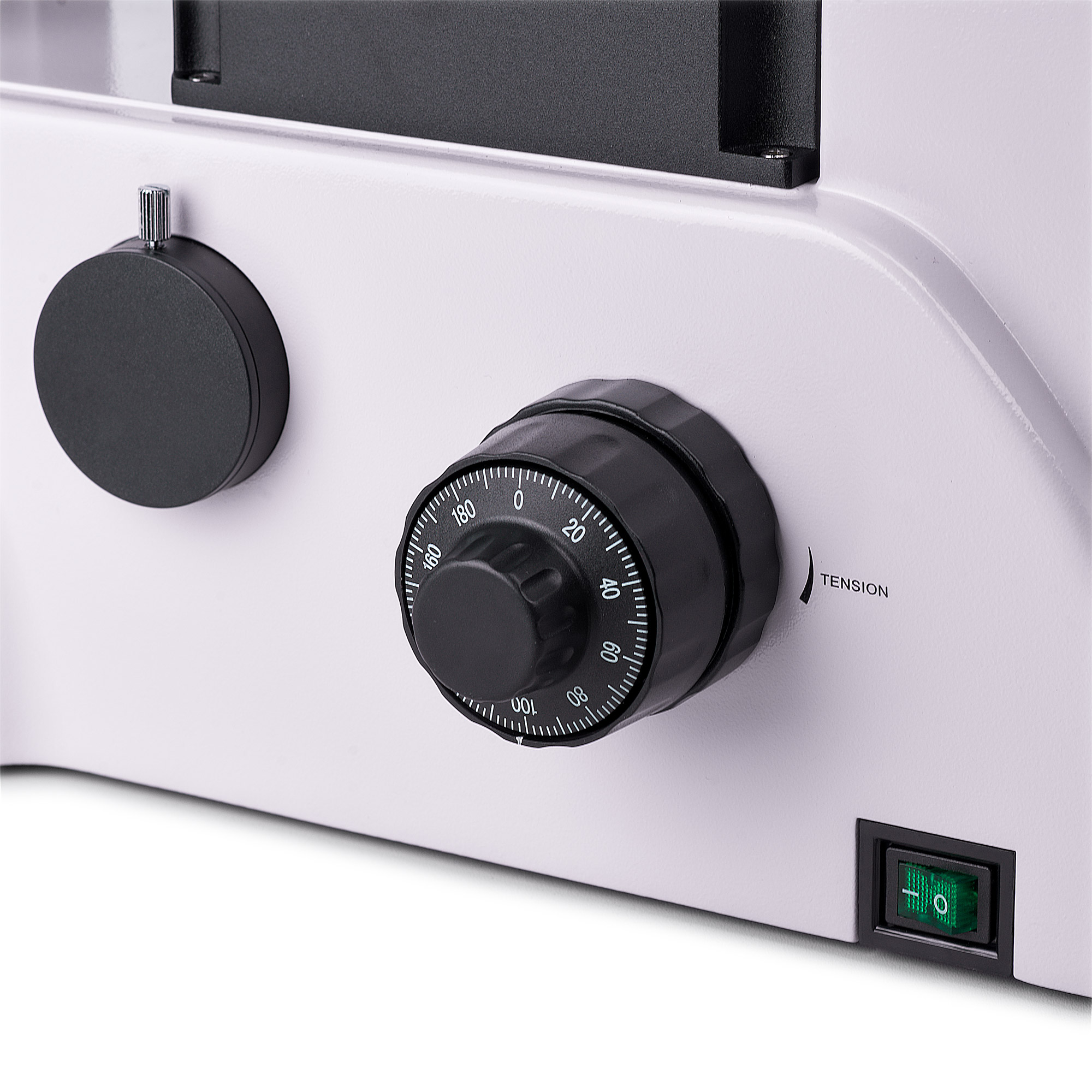

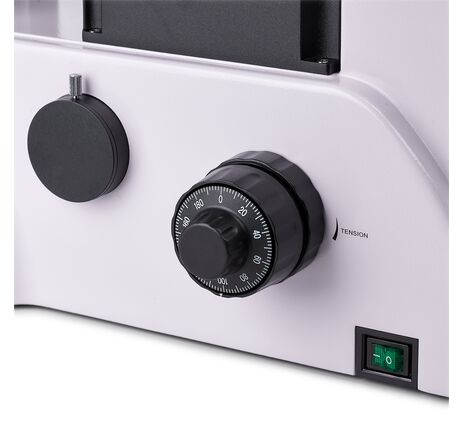

Koaxiálne hrubé a jemné zaostrenie umožňuje presné nastavenie ostrosti pri všetkých zväčšeniach. Mechanizmus obsahuje aretáciu a možnosť nastavenia tuhosti, čo zvyšuje komfort pri dlhodobej práci.
- hrubé a jemné zaostrenie
- nastavenie tuhosti mechanizmu
- aretácia hrubého zaostrenia
- ergonomické ovládanie
Digitálna kamera pre dokumentáciu

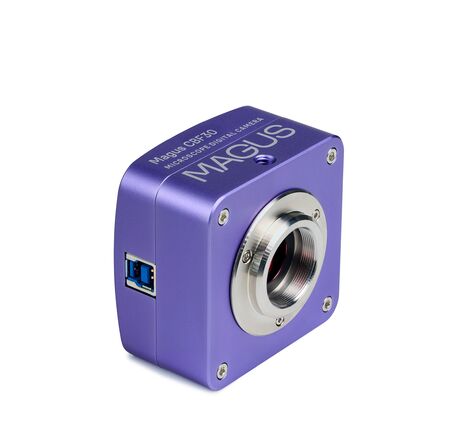

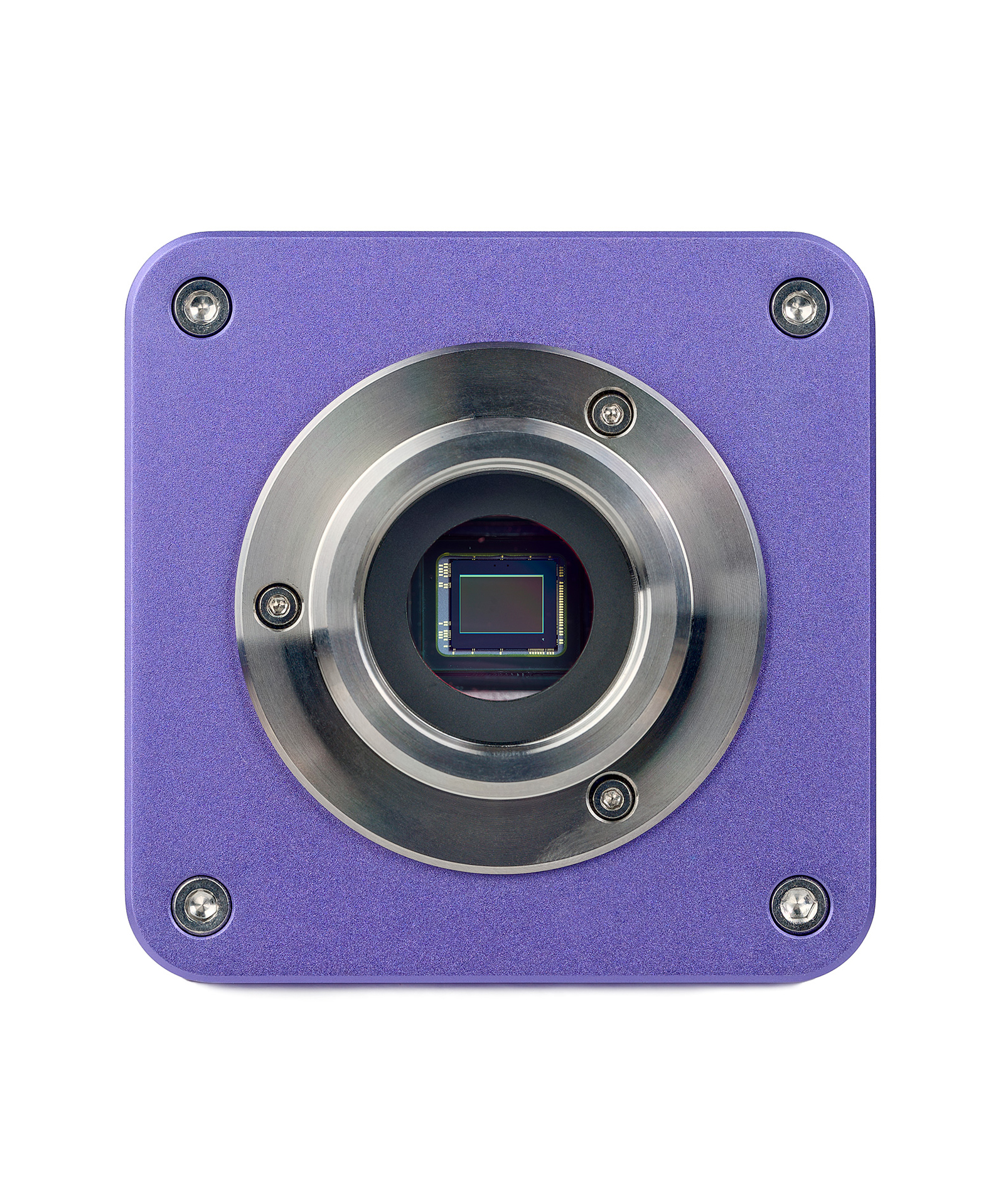

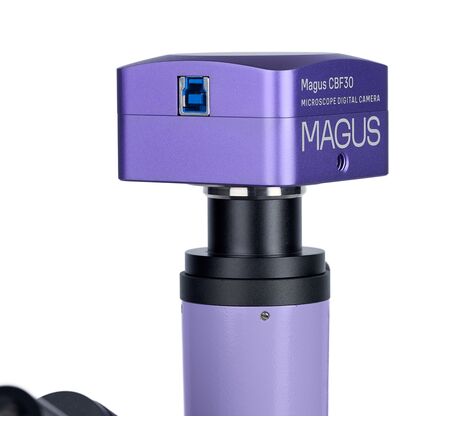

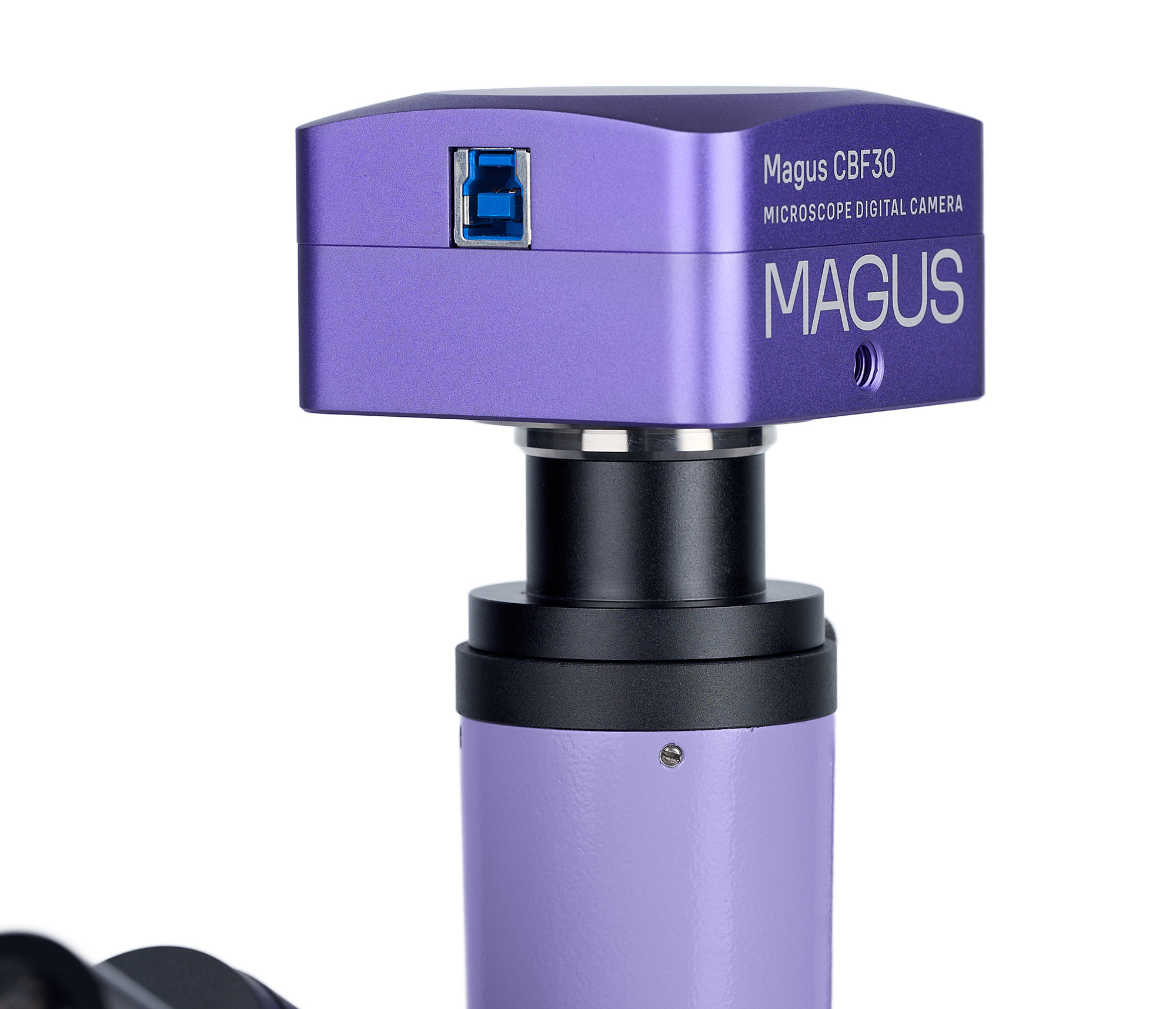

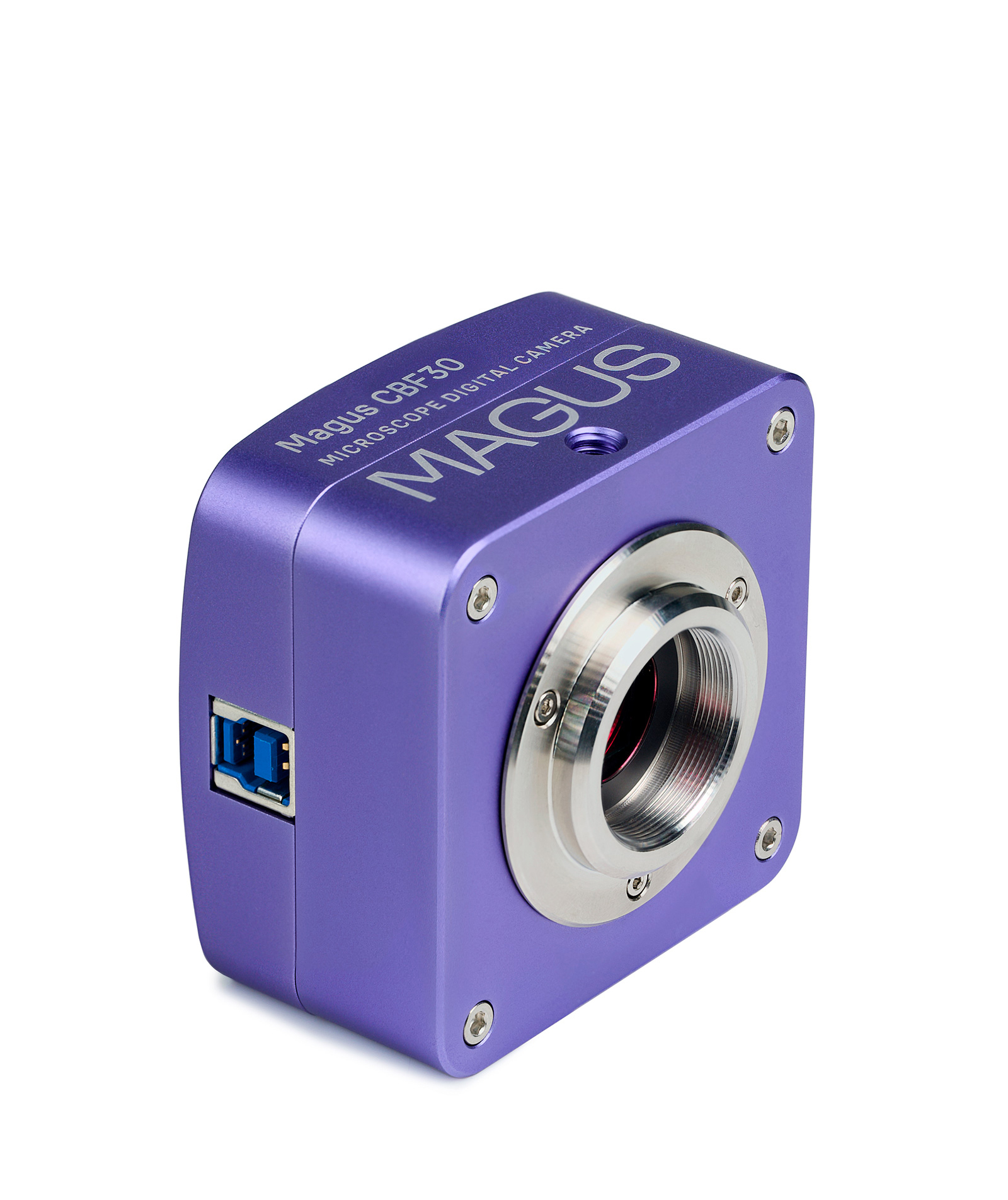

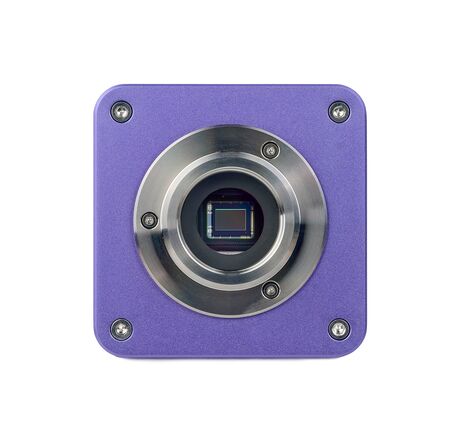

Súčasťou zostavy je kamera MAGUS CBF30 s rozlíšením 6,3 Mpx, ktorá umožňuje snímanie fotografií a videa. Vďaka USB 3.0 rozhraniu a snímkovej frekvencii až 59 fps poskytuje plynulý obraz bez oneskorenia. Softvér umožňuje meranie, úpravu a archiváciu dát.
Obsah balenia
- základňa mikroskopu s pracovným stolíkom
- trinokulárna hlava
- osvetlenie pre odrazené svetlo
- digitálna kamera MAGUS CBF30
- objektívy 5×, 10×, 20×, 50×, 100×
- okuláre 10×/22 mm (2 ks)
- C-mount adaptér
- napájací kábel
- protiprachový kryt
- návod na použitie
Pre koho je mikroskop určený
MAGUS Metal V700 je ideálny pre metalografické laboratóriá, kontrolu kvality vo výrobe, výskumné inštitúcie a materiálové analýzy. Umožňuje detailné štúdium štruktúry kovov a povrchov bez potreby zložitej prípravy vzoriek.
Technické parametre
Metalografický inverzný mikroskop pre analýzu kovov, zliatin a polovodičov v dopadajúcom svetle s možnosťou digitálnej dokumentácie
Kategória
| Skupina produktu | Metalografický mikroskop – digitálny set |
| Typ | Inverzný (inverted) |
Konštrukcia
| Typ hlavy | Trinokulárna |
| Rotácia hlavy | 180° |
| Delenie lúča | Telo: 100:0 / 0:100; hlava: 50:50 / 100:0 |
| Port pre kameru | Bočný port |
| Revolver | 5-pozíciový, umiestnený pod vzorkou |
Kontrastné metódy
| Metódy pozorovania | Svetlé pole, polarizované svetlo |
| Typ osvetlenia | Dopadajúce (incidentné) |
Optika
| Typ objektívov | Planachromatické s korekciou na nekonečno, dlhá pracovná vzdialenosť |
| Celkové zväčšenie | 50× – 1000× |
| Konfigurácia | Možnosť rozšírenia výmenou objektívov |
Okulár
| Typ | 10× / 22 mm, High Eye Point |
| Počet | 2 ks |
| Voliteľné | Okuláre so stupnicou a rôznym zväčšením |
Objektívy
| Štandardné objektívy | PL L5×/0,12; PL L10×/0,25; PL L20×/0,40; PL L50×/0,70; PL L100×/0,85 (suchý) |
| Typ | Planachromatické, ∞, dlhá pracovná vzdialenosť |
| Možnosť rozšírenia | Áno |
Osvetlenie
| Zdroj svetla | Halogén 30 W |
| Regulácia jasu | Áno |
| Köhlerovo osvetlenie | Áno |
| Centrovanie zdroja | V 3 osiach |
| Filtre | Farebné filtre |
| Polarizačné prvky | Odnímateľný polarizátor a analyzátor |
Zaostrovanie / mechanika
| Pracovný stolík | 242 × 200 mm, pohyb v dvoch osiach |
| Nosnosť vzorky | Do 2 kg |
| Vložky stolíka | Ø 10 mm, 20 mm, 30 mm |
| Uchytenie vzorky | Držiak vzorky |
| Zaostrovanie | Koaxiálne hrubé a jemné |
| Regulácia tuhosti | Áno |
| Aretácia | Áno |
Kamera
| Typ snímača | SONY Exmor CMOS (BSI) |
| Rozlíšenie | 6,3 Mpx (3072 × 2048 px) |
| Alternatívne rozlíšenie | 1536 × 1024 px |
| Snímková frekvencia | 59 fps |
| Rozhranie | USB 3.0 |
| Funkcie | Fotografia, video, meranie, správa a prezentácia dát |
| Kompatibilita | Objektívy 4×, 10×, 20×, 40× |
Príslušenstvo
| Obsah balenia | Mikroskop, kamera, objektívy, okuláre, C-mount adaptér, napájací kábel, kryt, dokumentácia |
| Rozšírenie | Okuláre, objektívy, kalibračné preparáty, digitálne kamery |
Použitie
| Aplikácie | Metalografia, kontrola kvality, výskum materiálov |
| Typ vzoriek | Kovy, zliatiny, polovodiče |
| Požiadavky na vzorku | Opracovaná len spodná plocha |
Technické údaje podľa dodaného datasheetu.
