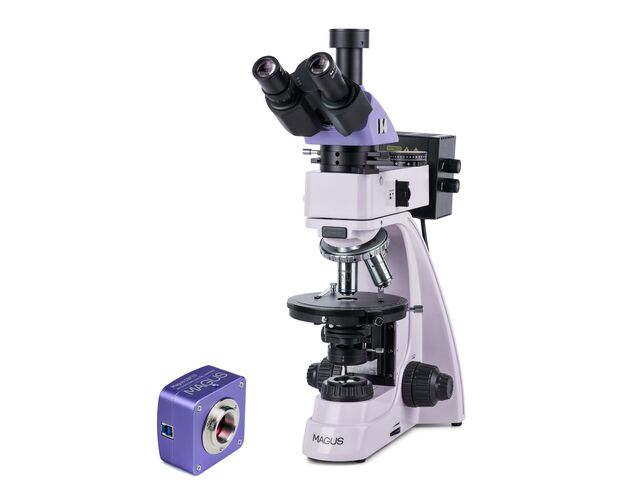

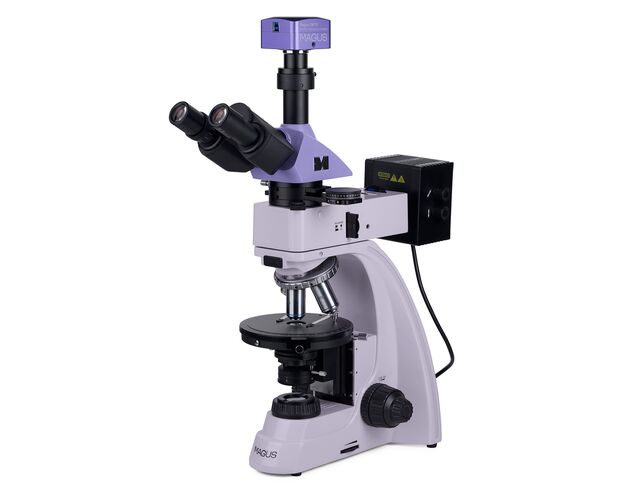

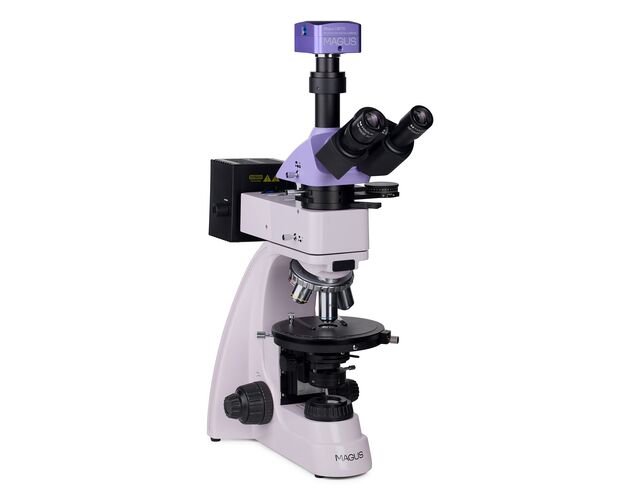

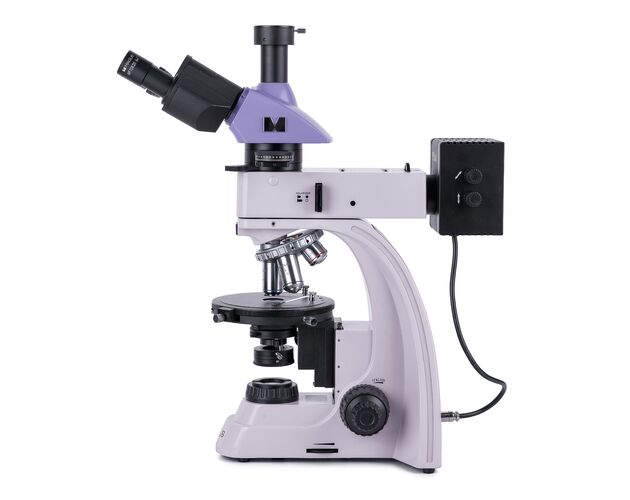

MAGUS Pol D850 Polarizačný digitálny mikroskop

Popis

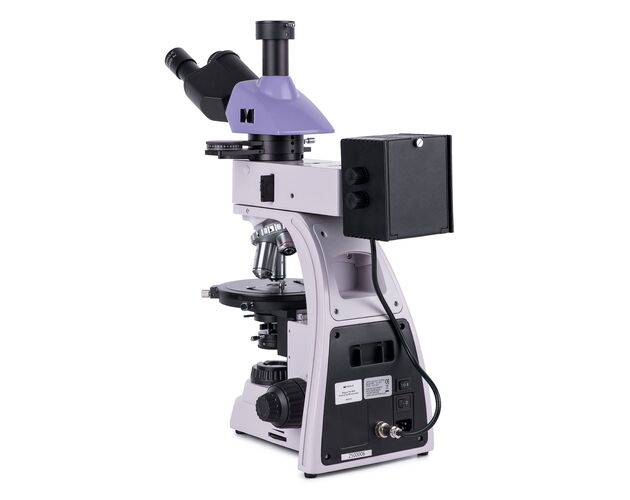

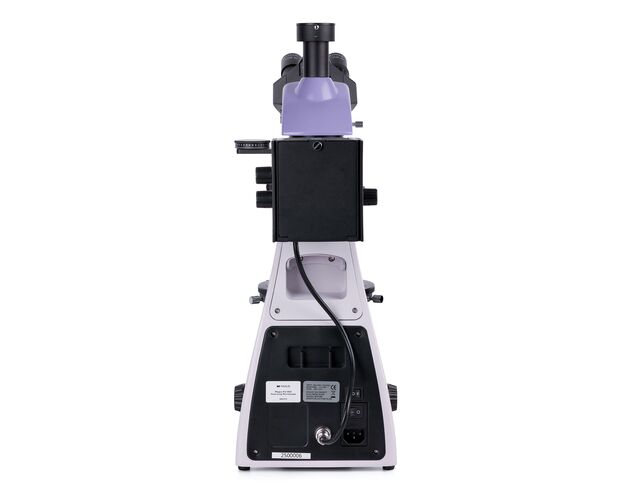

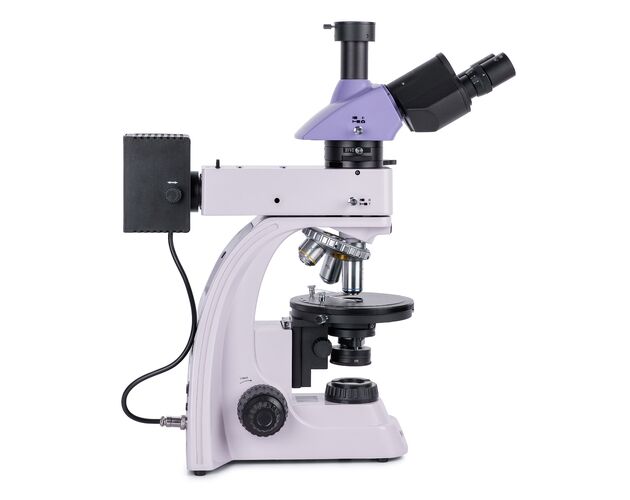

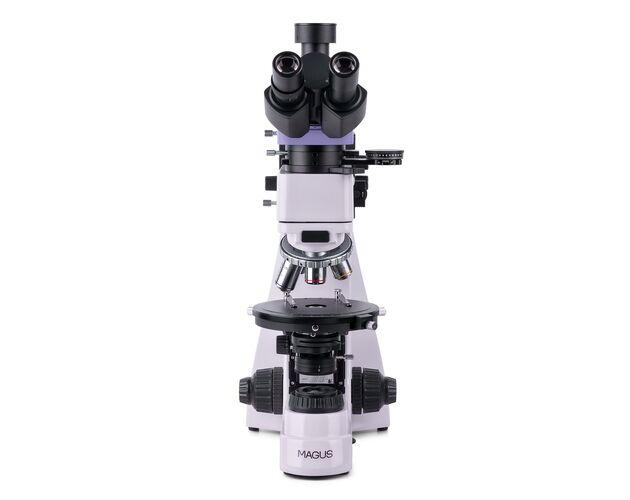

Polarizačný mikroskop MAGUS Pol 850 je profesionálny trinokulárny mikroskop určený na pozorovanie v prechádzajúcom aj odrazenom svetle. Umožňuje prácu v jasnom poli a polarizovanom svetle, vďaka čomu je ideálny na analýzu anizotropných biologických, geologických a polymérnych vzoriek, ako aj nepriehľadných leštených výbrusov s hrúbkou až 15 mm. Presná optika bez vnútorného pnutia, Köhlerova iluminácia a polarizačné príslušenstvo robia z tohto modelu spoľahlivý nástroj pre medicínu, súdne lekárstvo, mineralógiu, kryštalografiu aj petrografiu.

Trinokulárna hlava pre pozorovanie aj digitálnu dokumentáciu

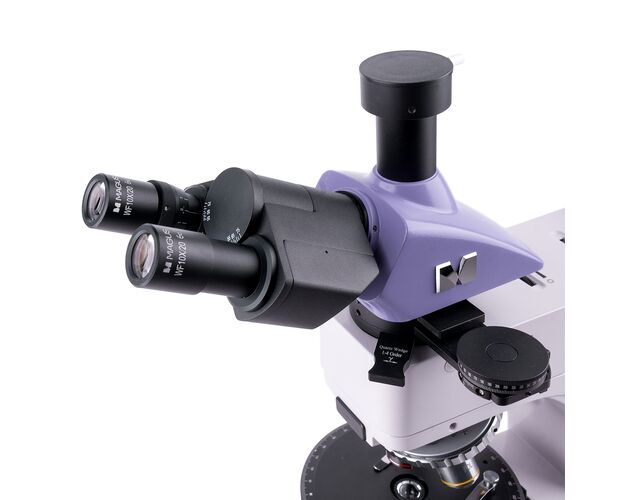

Trinokulárna hlavica umožňuje pripojenie digitálnej kamery do samostatného tubusu. Rozdelenie svetelného lúča je prepínateľné v režimoch 100:0 alebo 0:100, takže celé svetlo smeruje buď do okulárov, alebo do kamery. Ľavý okulárový tubus je vybavený dioptrickou korekciou pre presné nastavenie obrazu podľa individuálneho zraku používateľa.

trinokulárna hlava s tubusom pre digitálnu kameru
delenie lúča 100:0 / 0:100
dioptrická korekcia na ľavom okulárovom tubuse
okuláre 10×/20 mm (2 ks)
okulár so stupnicou 0,1 mm súčasťou balenia

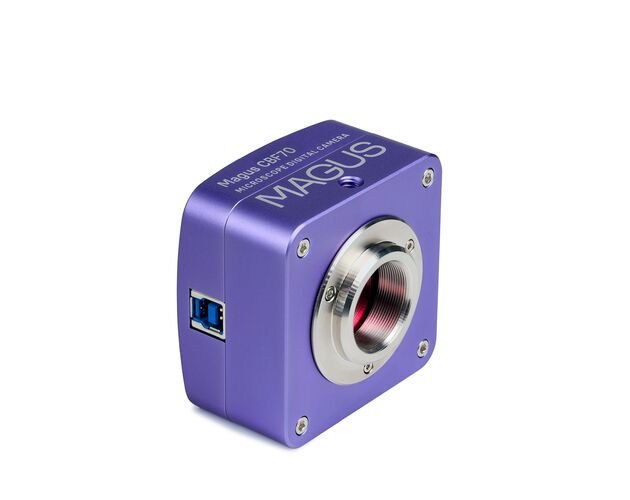

Vedecká kamera 20,9 Mpx pre detailnú dokumentáciu

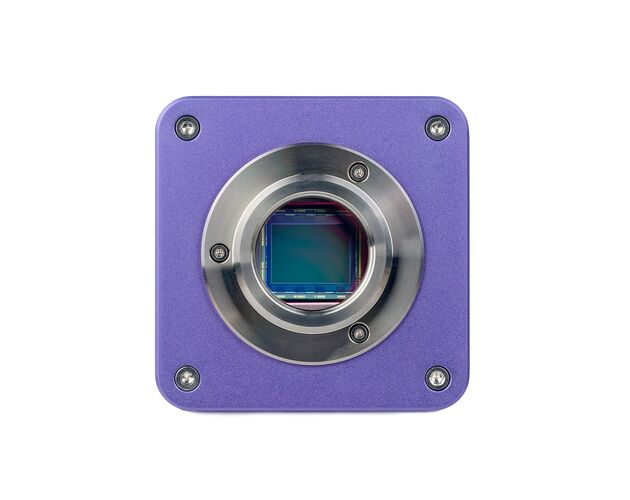

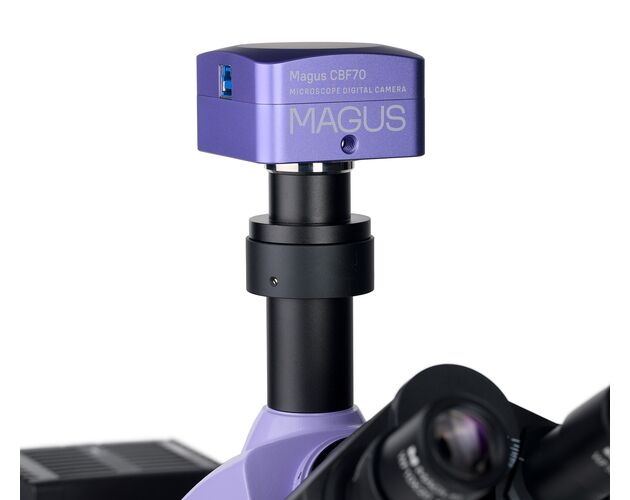

Súčasťou zostavy je profesionálna digitálna kamera MAGUS CBF70, navrhnutá pre prácu s objektívmi 4×, 10×, 20× a 40×. Kamera umožňuje snímanie fotografií, záznam videa, prezentáciu obrazu na externej obrazovke a lineárne aj uhlové merania po kalibrácii softvéru. Vysoké rozlíšenie je ideálne na detailnú dokumentáciu, zatiaľ čo vysoká snímková frekvencia zabezpečuje plynulé video bez oneskorenia.

vedecká kamera s rozlíšením až 5280 × 3954 px
5 režimov rozlíšenia a snímkovej frekvencie
až 192 fps pri nižšom rozlíšení
rozhranie USB 3.0 pre rýchly prenos dát
farebný snímač SONY Exmor 4/3" so zadným podsvietením

Pre dosiahnutie maximálnej kvality obrazu bez skreslenia sa odporúča použiť C-mount adaptér s násobičom 1×. Veľký snímač zabezpečuje jasný obraz, sýte farby a výbornú citlivosť aj pri slabšom osvetlení.

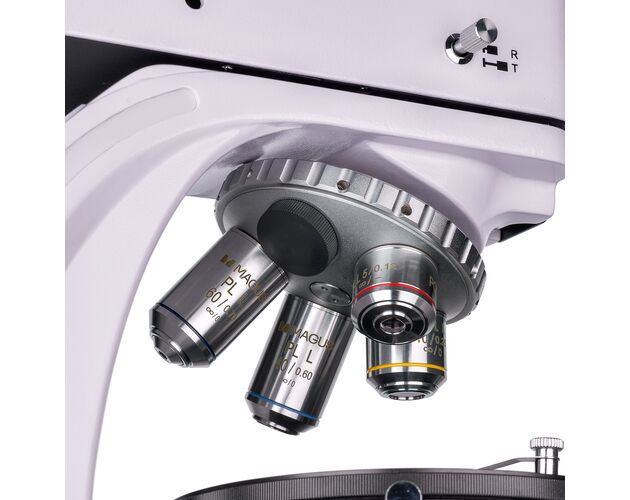

Planachromatická optika bez vnútorného pnutia

rovinné achromatické objektívy s korekciou na nekonečno
optika bez vnútorného pnutia pre polarizačné aplikácie
čistý a kontrastný obraz bez falošných odleskov
revolverový nosič pre 5 objektívov
objektívy určené pre vzorky bez krycieho sklíčka

Objektívy vytvárajú autentický, detailný obraz s vysokou vernosťou farieb. Sloty revolverového nosiča sú centrované voči optickej osi, čo prispieva k presnému zobrazeniu pri každom zväčšení.

PL 5×/0,12 WD 26,1 mm
PL 10×/0,25 WD 5,0 mm
PL 40×/0,60 (pružinový) WD 3,98 mm
PL 60×/0,70 (pružinový) WD 2,03 mm

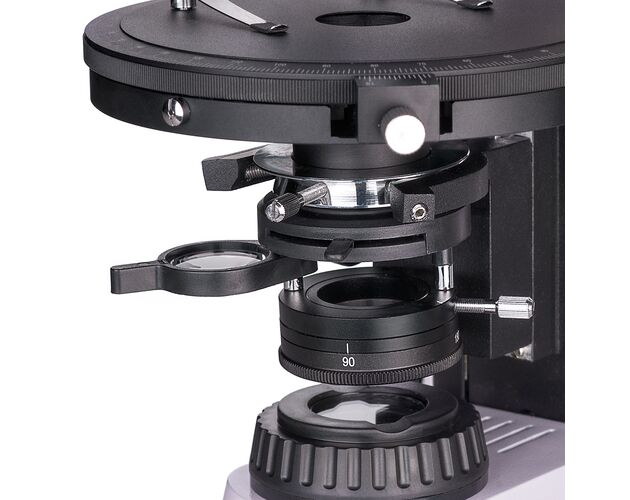

Polarizačná mikroskopia a konoskopické pozorovanie

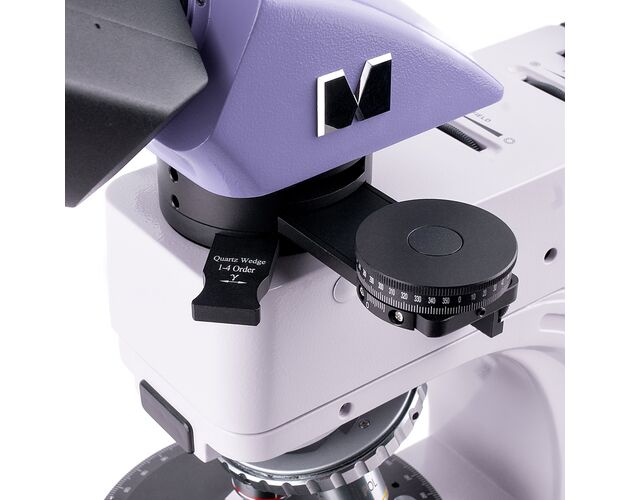

MAGUS Pol 850 umožňuje pozorovanie v polarizovanom svetle v prechádzajúcom aj odrazenom režime. V medzitubuse sa nachádza analyzátor, Bertrandova šošovka a slot pre kompenzátory, čo umožňuje vykonávať aj konoskopické pozorovania a detailné hodnotenie optických vlastností anizotropných materiálov.

polarizátor a analyzátor s uhlovou stupnicou
Bertrandova šošovka pre konoskopiu
slot pre kompenzátory
kompenzátory v balení: λ, λ/4, kremenný klin
pozorovanie v prirodzenom aj polarizovanom svetle

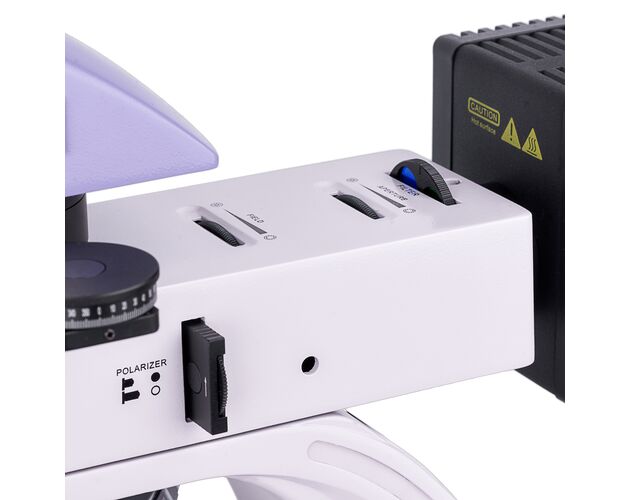

Halogénové osvetlenie a Köhlerova iluminácia

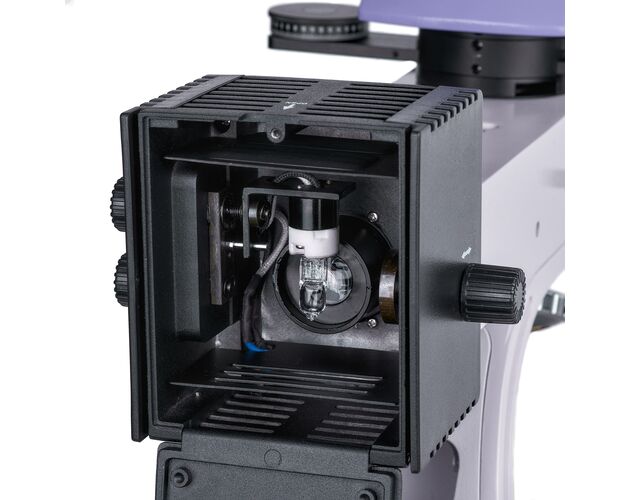

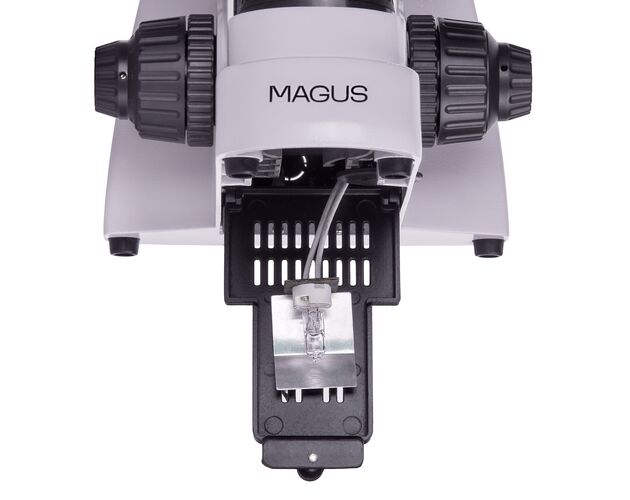

Pre prechádzajúce aj odrazené svetlo sa používajú 30 W halogénové žiarovky. Ich teplé svetelné spektrum je príjemné pre oči a vhodné na dlhodobé pozorovanie. Mikroskop umožňuje nastavenie Köhlerovej iluminácie, čo zvyšuje rozlíšenie a potláča artefakty aj vinetáciu v zornom poli.

prechádzajúce svetlo: 30 W halogén
odrazené svetlo: 30 W halogén
nastavenie Köhlerovho osvetlenia
farebné filtre pre korekciu farebného podania
vysoký jas pre všetky dodávané objektívy

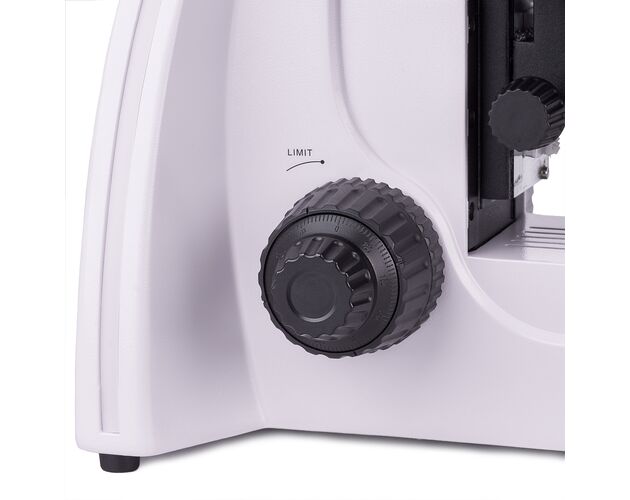

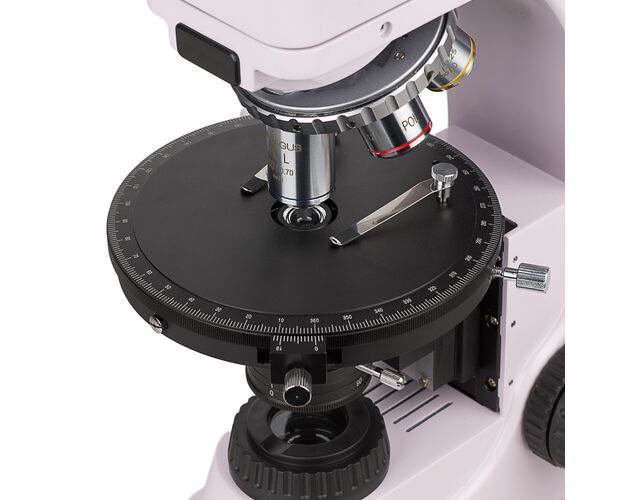

Otočný stolík a presné zaostrovanie

Otočný pracovný stolík umožňuje meniť orientáciu vzorky voči polarizačnej rovine. Je vybavený uhlovou stupnicou s presnosťou odčítania až 0,1° a je centrovateľný voči optickej osi mikroskopu. Koaxiálne ovládače hrubého a jemného zaostrovania sú umiestnené nízko na stojane pre maximálny komfort pri práci.

otočný pracovný stolík s presnosťou 0,1°
možnosť centrovania stolíka
koaxiálne hrubé a jemné zaostrovanie
aretácia hrubého zaostrenia
nastavenie tuhosti makrozaostrovania

Možnosť rozšírenia o odborné príslušenstvo

Mikroskop je kompatibilný so širokou škálou príslušenstva MAGUS, ktoré umožňuje prispôsobiť systém konkrétnym výskumným a laboratórnym úlohám. K dispozícii sú ďalšie okuláre, objektívy, mechanický stolík, kalibračné sklíčka aj digitálne kamery.

voliteľné okuláre: 16×/11 mm, 20×/11 mm
voliteľné objektívy: 2,5×, 50×, 80×, 100×
mechanický pracovný stolík
kalibračné sklíčka pre meranie
ďalšie digitálne kamery a príslušenstvo MAGUS

Obsah balenia

digitálna kamera MAGUS CBF70
USB kábel a inštalačné CD so softvérom
základňa s napájaním, kondenzorom, stolíkom, zaostrovaním a revolverom
osvetlenie pre odrazené svetlo s krytom
trinokulárna hlava
medzitubus s Bertrandovou šošovkou, analyzátorom a slotom pre kompenzátor
kompenzátory λ, λ/4 a kremenný klin
objektívy PL 5×, 10×, 40× a 60×
okuláre 10×/20 mm (2 ks)
okulár so stupnicou 10×/20 mm
C-mount adaptér 1×
šesťhranný kľúč
napájací kábel
protiprachový kryt
návod na použitie a záručný list

Pre koho je mikroskop určený

MAGUS Pol 850 s kamerou CBF70 je ideálny pre profesionálov v oblasti medicíny, súdneho lekárstva, mineralógie, kryštalografie, petrografie a materiálového výskumu. Vďaka polarizačnej výbave, možnosti konoskopických pozorovaní a vedeckej digitálnej dokumentácii poskytuje spoľahlivé výsledky pri analýze biologických, geologických aj technických vzoriek.

Video

Technické parametre

Kategória

Skupina produktu

Biologický mikroskop – digitálny set

Konštrukcia

Typ mikroskopu	Svetelný, optický – biologický
Typ tubusu	Trinokulárny
Hlava	Siedentopf
Sklon tubusu	30°
Telo	Pevné hliníkové

Kontrastné metódy

Svetlé pole	Áno
Polarizácia	Áno

Optika

Optická korekcia	Infinity (nekonečno korigovaná)
Dioptrická korekcia	±5 D (ľavý tubus)

Okulár

Typ	10× / 20 mm
Priemer	23,2 mm
Voliteľné okuláre	10× / 20 mm so stupnicou, 16× / 11 mm, 20× / 11 mm

Objektívy

Typ	Rovinné achromatické, bez vnútorného pnutia (strain-free), nekonečne korigované
Konfigurácia	PL 5×/0,12; PL 10×/0,25; PL 40×/0,60; PL 60×/0,70
Parfokálna výška	45 mm
Určenie	Vzorky bez krycieho sklíčka
Voliteľné objektívy	PL 2,5×/0,07; PL 50×/0,70; PL 80×/0,80; PL 100×/0,85
Revolver	Pre 5 objektívov, centrovateľný
Celkové zväčšenie	50× – 600×
Voliteľné zväčšenie	25× – 1000× / 1600× / 2000×

Pracovná vzdialenosť

2,5×	11 mm
5×	26,1 mm
10×	5,0 mm
40×	3,98 mm
50×	3,67 mm
60×	2,03 mm
80×	1,25 mm
100×	0,40 mm

Kondenzor a clona

Kondenzor	Abbe NA 1,25 s irisovou clonou
Clona	Apertúrna clona a poľná clona

Osvetlenie

Typ	Halogénové – dopadajúce aj prechádzajúce (duálne)
Zdroj svetla	12 V / 30 W
Regulácia jasu	Áno
Filtre	Matný, žltý, zelený, modrý

Zaostrovanie / mechanika

Zaostrovanie	Koaxiálne – hrubé a jemné
Hrubé zaostrovanie	21 mm (39,8 mm/otáčka), s aretáciou a reguláciou tuhosti
Jemné zaostrovanie	0,002 mm
Stolík	Ø 150 mm, otočný 360°, centrovateľný
Uhlová stupnica	Delenie po 1°, nonius 0,1°

Polarizačné vybavenie

Polarizátor	Otočný 360°, stupnica 0° / 90° / 180° / 270°, prechádzajúce svetlo; odnímateľný pre dopadajúce svetlo
Analyzátor	Integrovaný, otočný 0 – 360°, nonius 0,1°
Bertrandova šošovka	Áno
Kompenzátory	λ, λ/4, kremenný klin
Medzitubus	Slot pre kompenzátory

Digitálny systém

Snímač	SONY Exmor CMOS
Farebnosť	Farebný
Max. rozlíšenie	5280 × 3956 px
Veľkosť snímača	4/3"
Veľkosť pixelu	3,3 × 3,3 µm
Expozičný čas	0,1 ms – 15 s
Dynamický rozsah	72 dB
Spektrálny rozsah	380 – 650 nm (IR filter)
Typ uzávierky	ERS
Vyváženie bielej	Automatické, manuálne
Riadenie expozície	Automatické, manuálne
Formáty	.jpg, .bmp, .png, .tif; video .avi, .wmv, .h264, .h265
Softvér	MAGUS View
Montáž	C-mount
Napájanie	5 V DC (USB), 12 V / 3 A adaptér (Peltier)

Napájanie

Napájanie mikroskopu

220 ±22 V / 50 Hz (AC)

Použitie a určenie

Použitie	Laboratórne a medicínske aplikácie
Určenie pre používateľa	Profesionáli, skúsení používatelia
Náročnosť montáže	Komplikovaná

Prevádzkové podmienky

Prevádzková teplota	5 °C až +35 °C
Relatívna vlhkosť	20 – 80 %

Balenie a hmotnosť

Rozmery balenia	440 × 420 × 670 mm
Prepravná hmotnosť	cca 12,1 kg
Súčasť balenia	Protiprachová ochrana

Informácie o produkte

EAN	5905555018546

Technické údaje podľa oficiálneho datasheetu výrobcu.
