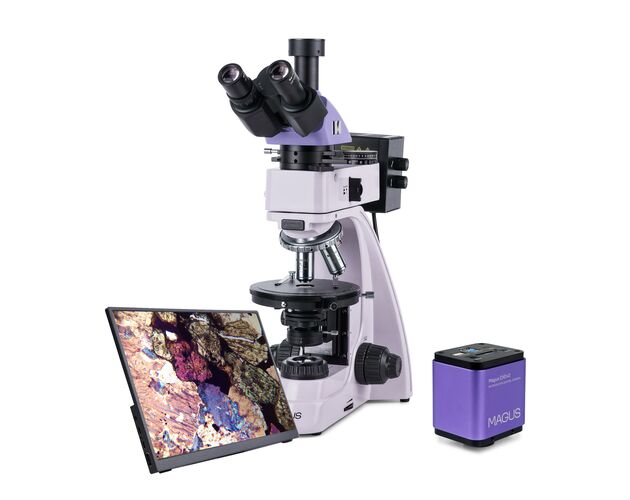

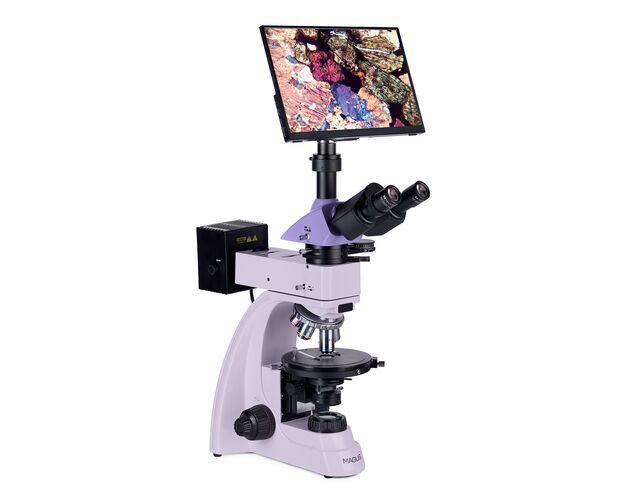

MAGUS Pol D850 LCD Polarizačný digitálny mikroskop

Popis

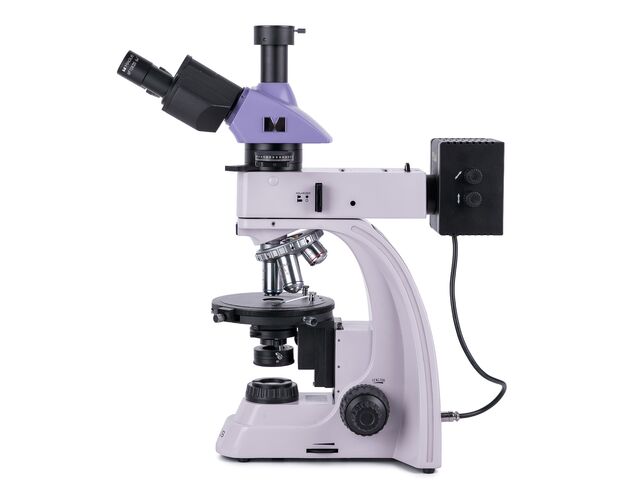

Polarizačný mikroskop MAGUS Pol 850 je profesionálny trinokulárny mikroskop určený na pozorovanie v prechádzajúcom aj odrazenom svetle. Umožňuje prácu v jasnom poli a polarizovanom svetle, vďaka čomu je vhodný na analýzu anizotropných biologických, geologických a polymérnych vzoriek, ako aj nepriehľadných leštených výbrusov s hrúbkou až 15 mm. Vysokokvalitná optika bez vnútorného pnutia, Köhlerova iluminácia a kompletné polarizačné príslušenstvo predurčujú tento model pre medicínu, súdne lekárstvo, mineralógiu, kryštalografiu aj petrografiu.

Trinokulárna hlava a profesionálna digitálna dokumentácia

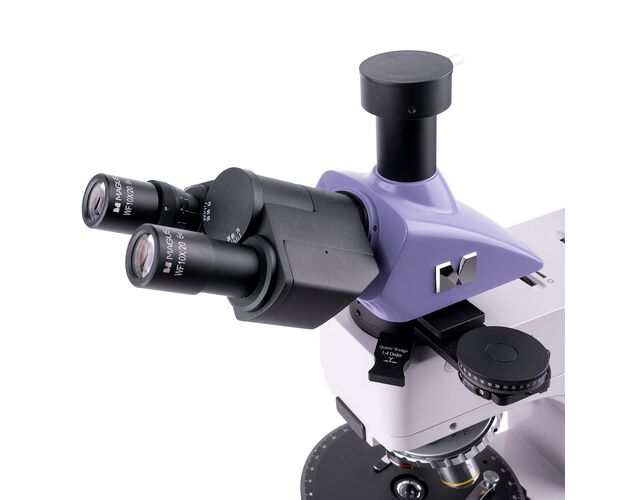

Trinokulárna hlavica umožňuje pripojenie digitálnej kamery do samostatného tubusu. Rozdelenie svetelného lúča je prepínateľné v režimoch 100:0 alebo 0:100, takže všetko svetlo smeruje buď do okulárov, alebo do kamery. Ľavý okulárový tubus je vybavený dioptrickou korekciou pre presné nastavenie obrazu podľa zraku používateľa.

trinokulárna hlava s tubusom pre digitálnu kameru
delenie lúča 100:0 / 0:100
dioptrická korekcia na ľavom tubuse
okuláre 10×/20 mm (2 ks)
okulár so stupnicou 0,1 mm súčasťou balenia

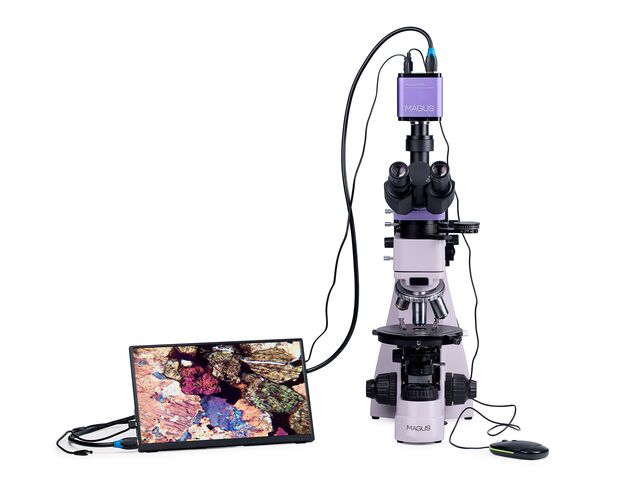

4K kamera a IPS monitor pre živý obraz bez oneskorenia

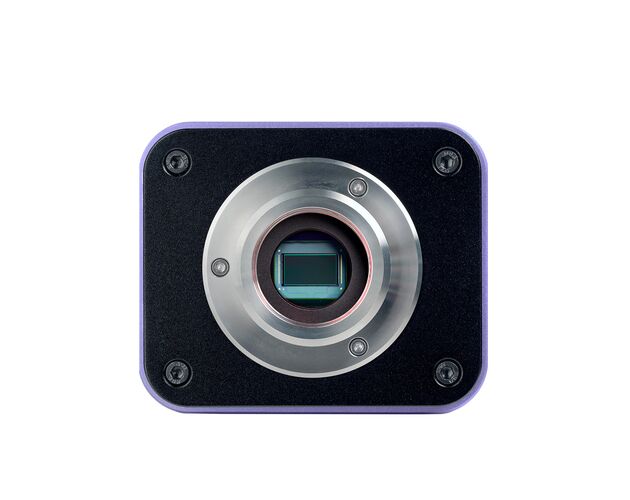

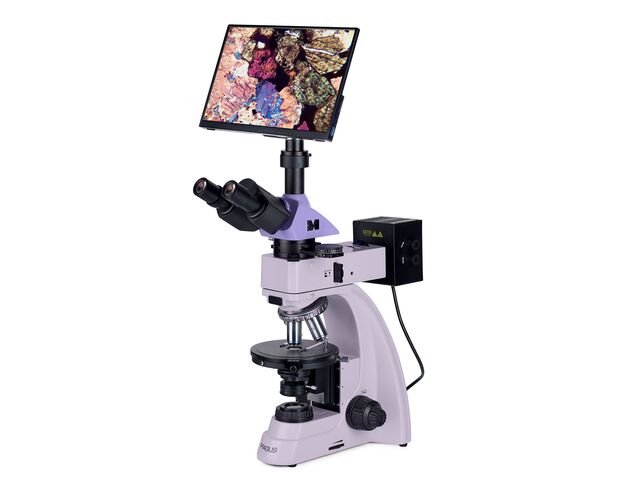

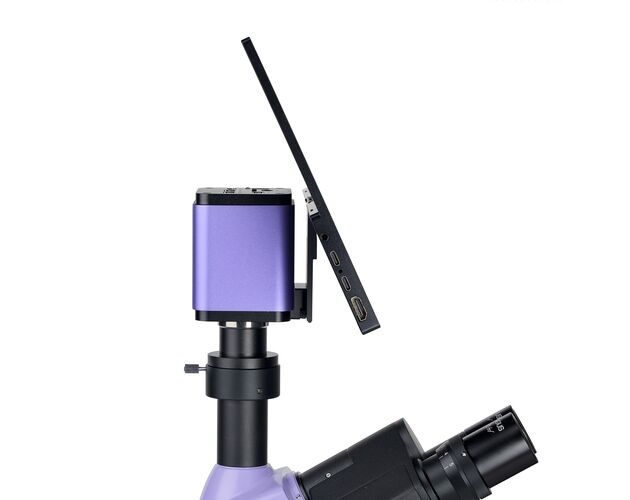

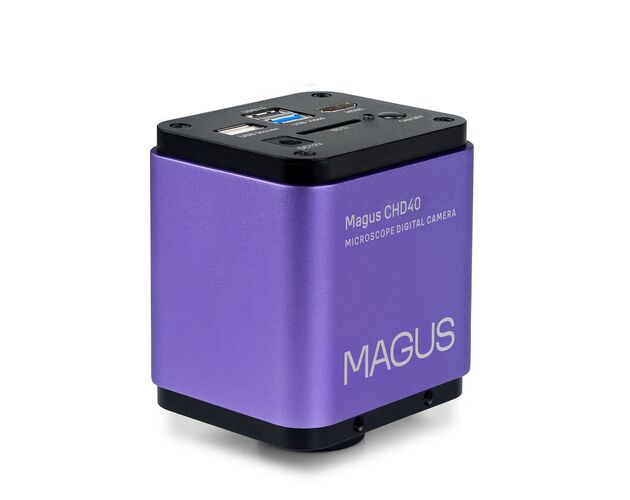

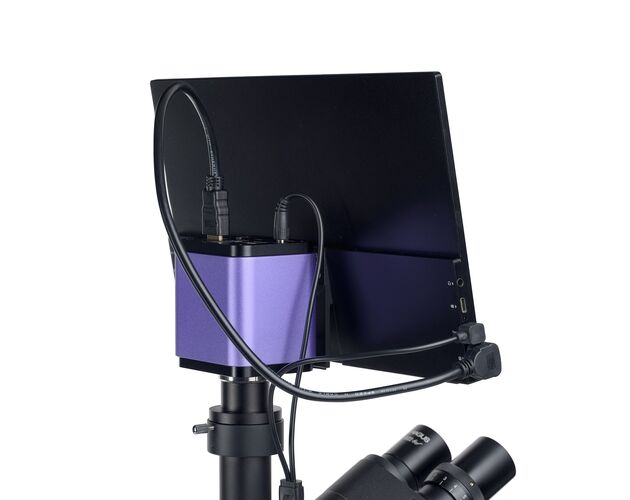

Súčasťou zostavy je digitálna kamera MAGUS CHD40 s rozlíšením 8 Mpx a LCD monitor MAGUS MCD40. Kamera pracuje samostatne cez HDMI bez potreby počítača, pričom cez USB 3.0 alebo Wi-Fi ju možno pripojiť aj k počítaču. Monitor zobrazuje obraz v reálnom čase vo vysokom rozlíšení a je vhodný na dokumentáciu, výučbu aj prezentáciu výsledkov.

kamera 8 Mpx s výstupom až 4K (3840 × 2160 px)

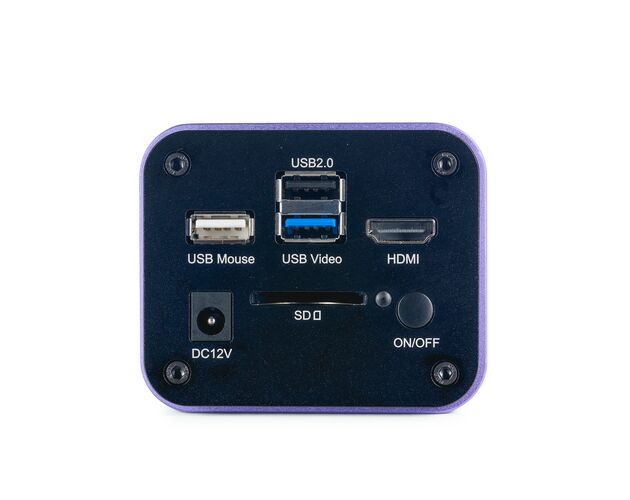

rozhrania HDMI, USB 3.0 a Wi-Fi
záznam videa 30 fps
farebný snímač SONY Exmor/Starvis CMOS
IPS monitor 13,3" s rozlíšením 4K

Planachromatická optika bez vnútorného pnutia

rovinné achromatické objektívy s korekciou na nekonečno
optika bez vnútorného pnutia pre polarizačné pozorovanie
čistý obraz bez artefaktov a vnútorných odleskov

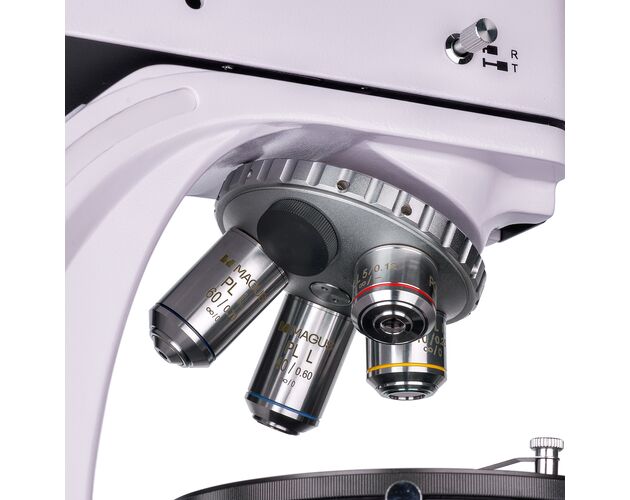

revolverový nosič pre 5 objektívov
objektívy určené pre vzorky bez krycieho sklíčka

Objektívy vytvárajú autentický, kontrastný a detailný obraz s vysokou presnosťou farebného podania. Sloty revolverového nosiča sú centrované k optickej osi, čo prispieva k stabilnej kvalite obrazu pri zmene zväčšenia.

PL 5×/0,12 WD 26,1 mm
PL 10×/0,25 WD 5,0 mm
PL 40×/0,60 (pružinový) WD 3,98 mm
PL 60×/0,70 (pružinový) WD 2,03 mm

Polarizácia, Bertrandova šošovka a konoskopické pozorovanie

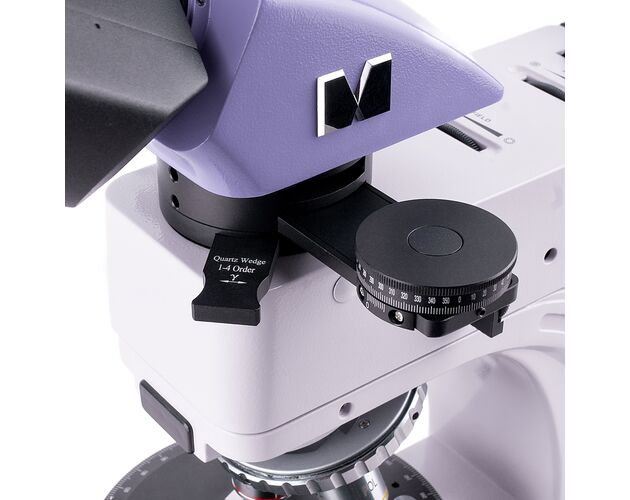

Mikroskop umožňuje pozorovanie v polarizovanom svetle v prechádzajúcom aj odrazenom režime. V medzikutuse sa nachádza analyzátor, Bertrandova šošovka a slot pre kompenzátory, čo umožňuje aj konoskopické pozorovania a presné hodnotenie optických vlastností materiálov.

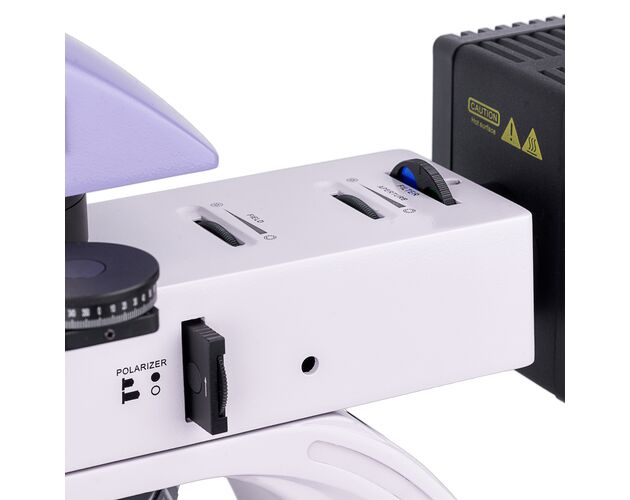

polarizátor a analyzátor s uhlovou stupnicou
Bertrandova šošovka pre konoskopiu
slot pre kompenzátory
kompenzátory v balení: λ, λ/4, kremenný klin
práca v polarizovanom aj prirodzenom svetle

Halogénové osvetlenie a Köhlerova iluminácia

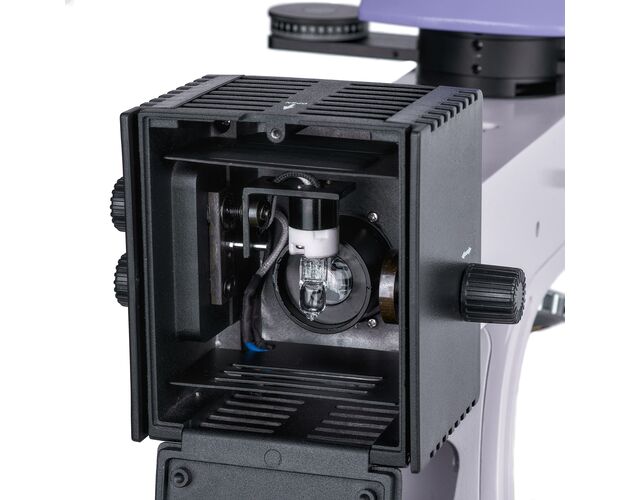

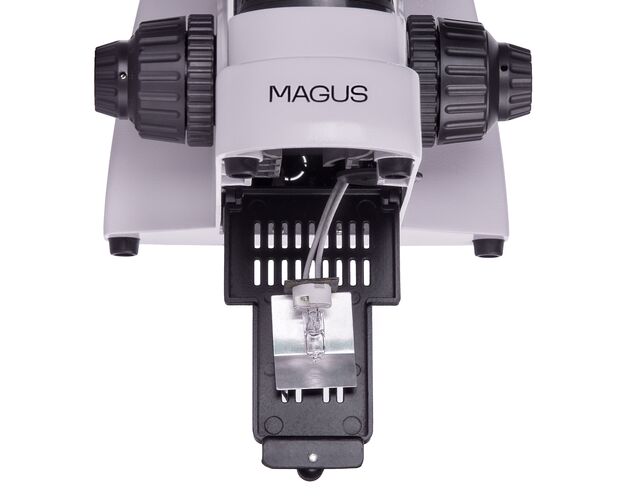

Pre prechádzajúce aj odrazené svetlo sa používajú 30 W halogénové žiarovky. Ich svetelné spektrum je príjemné pre oči a vhodné na dlhodobé pozorovanie. Mikroskop umožňuje nastavenie Köhlerovej iluminácie, čím sa zvyšuje rozlíšenie a eliminujú sa optické artefakty v zornom poli.

prechádzajúce svetlo: 30 W halogén
odrazené svetlo: 30 W halogén
nastavenie Köhlerovho osvetlenia
farebné filtre pre korekciu podania farieb
vysoký jas pre všetky dodávané objektívy

Otočný stolík a presné zaostrovanie

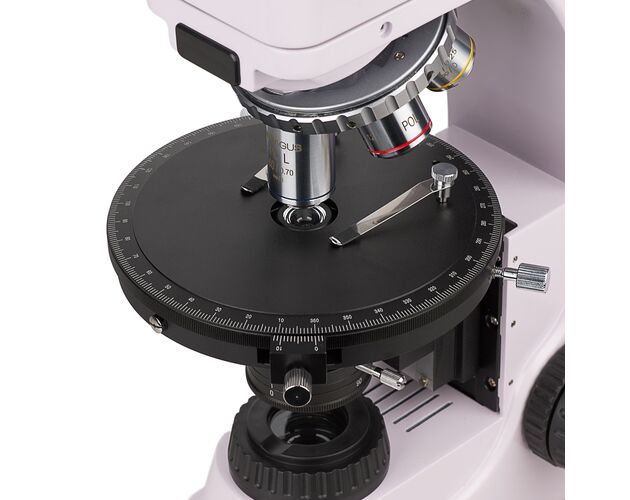

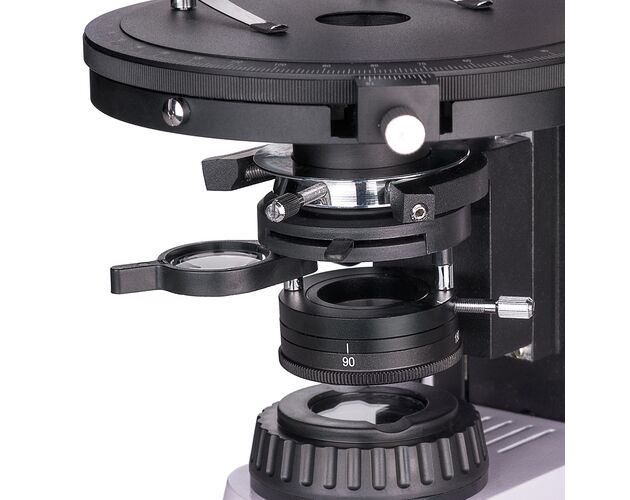

Otočný pracovný stolík umožňuje meniť orientáciu vzorky vzhľadom na polarizačnú rovinu. Je vybavený uhlovou stupnicou s presnosťou odčítania až 0,1° a je centrovateľný vzhľadom na optickú os mikroskopu. Koaxiálne ovládače hrubého a jemného zaostrovania sú umiestnené nízko na stojane pre maximálny pracovný komfort.

otočný pracovný stolík s presnosťou 0,1°
možnosť centrovania stolíka

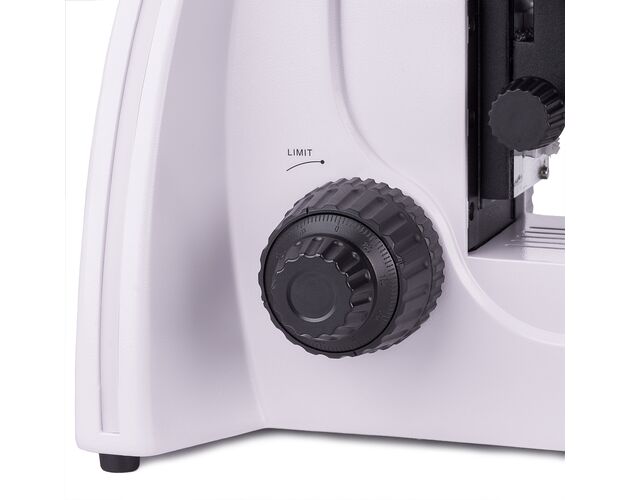

koaxiálne hrubé a jemné zaostrovanie
aretačný mechanizmus hrubého zaostrenia
nastavenie tuhosti makrozaostrovania

Možnosť rozšírenia o odborné príslušenstvo

Mikroskop je kompatibilný so širokou škálou príslušenstva MAGUS, ktoré umožňuje rozšíriť rozsah zväčšení, vykonávať merania a prispôsobiť systém špecifickým aplikáciám v laboratóriu aj vo výskume.

voliteľné okuláre: 16×/11 mm, 20×/11 mm
voliteľné objektívy: 2,5×, 50×, 80×, 100×
mechanický pracovný stolík
kalibračné sklíčka pre meranie
ďalšie digitálne kamery a zobrazovacie príslušenstvo

Obsah balenia

digitálna kamera MAGUS CHD40
LCD monitor MAGUS MCD40
základňa s napájaním, osvetlením, kondenzorom, stolíkom a revolverom
osvetlenie pre odrazené svetlo s krytom
trinokulárna hlava
medzikus s Bertrandovou šošovkou, analyzátorom a slotom pre kompenzátor
kompenzátory λ, λ/4 a kremenný klin
objektívy PL 5×, 10×, 40× a 60×
okuláre 10×/20 mm (2 ks)
okulár so stupnicou 10×/20 mm
C-mount adaptér 1×
USB 3.0 kábel, HDMI kábel, USB myš, SD karta 32 GB, Wi-Fi adaptéry
napájací adaptér, inštalačné médium so softvérom, napájací kábel
šesťhranný kľúč, protiprachový kryt, návod a záručný list

Pre koho je mikroskop určený

MAGUS Pol 850 je ideálny pre profesionálov v oblasti medicíny, súdneho lekárstva, mineralógie, kryštalografie, petrografie a materiálového výskumu. Vďaka polarizačnej výbave, možnosti konoskopických analýz a digitálnemu 4K výstupu poskytuje spoľahlivé výsledky pri výskume biologických, geologických aj technických vzoriek.

Video

Technické parametre

Kategória

Skupina produktu	Metalografický mikroskop – digitálny set
Typ	Priamy (upright)

Konštrukcia

Optický systém	∞ (nekonečno)
Typ hlavy	Trinokulárna Siedentopf
Sklon tubusu	30°
Obrazové pole	Ploché pole (flat-field)
Revolver	5-pozíciový, centrovateľný

Kontrastné metódy

Prechádzajúce svetlo	Svetlé pole, polarizované svetlo
Dopadajúce svetlo	Svetlé pole, polarizované svetlo

Optika

Interpupilárna vzdialenosť	48 – 75 mm
Dioptrická korekcia	±5 dpt (ľavý okulár)
Typ objektívov	Planachromatické ∞, bez napätia (strain-free), parfokálna výška 45 mm

Okulár

Základný typ	10× / 20 mm
Varianty	10× / 20 mm s krížom
Priemer tubusu	23,2 mm
Voliteľné okuláre	10×/20 mm (so stupnicou), 16×/11, 20×/11

Objektívy

Štandardné	PL 5×/0,12/26,1 mm; PL 10×/0,25/5,0 mm; PL 40×/0,6/3,98 mm; PL 60×/0,7/2,03 mm
Voliteľné	PL 2,5×/0,07/11 mm; PL 50×/0,7/3,67 mm; PL 80×/0,8/1,25 mm; PL 100×/0,85/0,4 mm
Odpružené objektívy	40×, 50×, 60×, 80×, 100×
Celkové zväčšenie	50× – 600× (voliteľne až 2000×)

Zaostrovanie / mechanika

Zaostrovanie	Koaxiálne hrubé a jemné, obojstranné ovládanie
Rozsah hrubého zaostrovania	21 mm
Krok jemného zaostrovania	2 µm
Regulácia tuhosti	Áno
Aretácia zaostrenia	Áno
Stolík	Ø150 mm, otočný 360°, delenie 1°, nonius 0,1°

Osvetlenie

Typ osvetlenia	Transmitované a incidentné
Zdroj svetla	Halogén 12 V / 30 W, regulovateľný
Kondenzor	Abbe NA 1,25, centrovateľný, výškovo nastaviteľný
Clony	Pole a apertúrna clona
Filtre	Matný, žltý, zelený, modrý

Polarizačné prvky

Polarizátor	Otočný 360° (značenie 0°, 90°, 180°, 270°)
Analyzátor	Integrovaný, otočný 0 – 360°
Bertrandova šošovka	Áno
Kompenzátory	λ, λ/4, kremenný klin

Kamera

Snímač	SONY Exmor / Starvis CMOS
Rozlíšenie	8 Mpx (3840 × 2160 px)
Veľkosť snímača	1/1,2"
Veľkosť pixelu	2,9 × 2,9 µm
Expozičný čas	0,014 ms – 1000 ms
Snímková frekvencia	30 fps (4K)
Obrazové formáty	.jpg, .tif
Video formáty	.mp4, .h264, *.h265
Rozhranie	HDMI, USB 3.0, Wi-Fi
Pamäť	SD karta do 32 GB
Montáž	C-mount

Monitor

Typ panelu	IPS
Uhlopriečka	13,3"
Rozlíšenie	3840 × 2160 (4K)
Pomer strán	16 : 9
Jas	400 cd/m²
Kontrast	1000 : 1
Pozorovací uhol	178° / 178°
Obnovovacia frekvencia	60 Hz
Rozhranie	HDMI
Spotreba	max. 12 W

Napájanie

Mikroskop	AC 220 V / 50 Hz
Kamera	DC 12 V / 1 A
Monitor	AC 110 – 220 V / DC 5 – 12 V

Prevádzkové podmienky

Teplota (mikroskop)	5 °C až 35 °C
Vlhkosť (mikroskop)	20 – 80 %
Teplota (kamera)	−10 °C až 50 °C
Vlhkosť (kamera)	30 – 80 %
Teplota (monitor)	−15 °C až 55 °C
Vlhkosť (monitor)	10 – 90 %

Informácie o produkte

Poznámka

Technické údaje podľa oficiálneho datasheetu výrobcu
