Popis

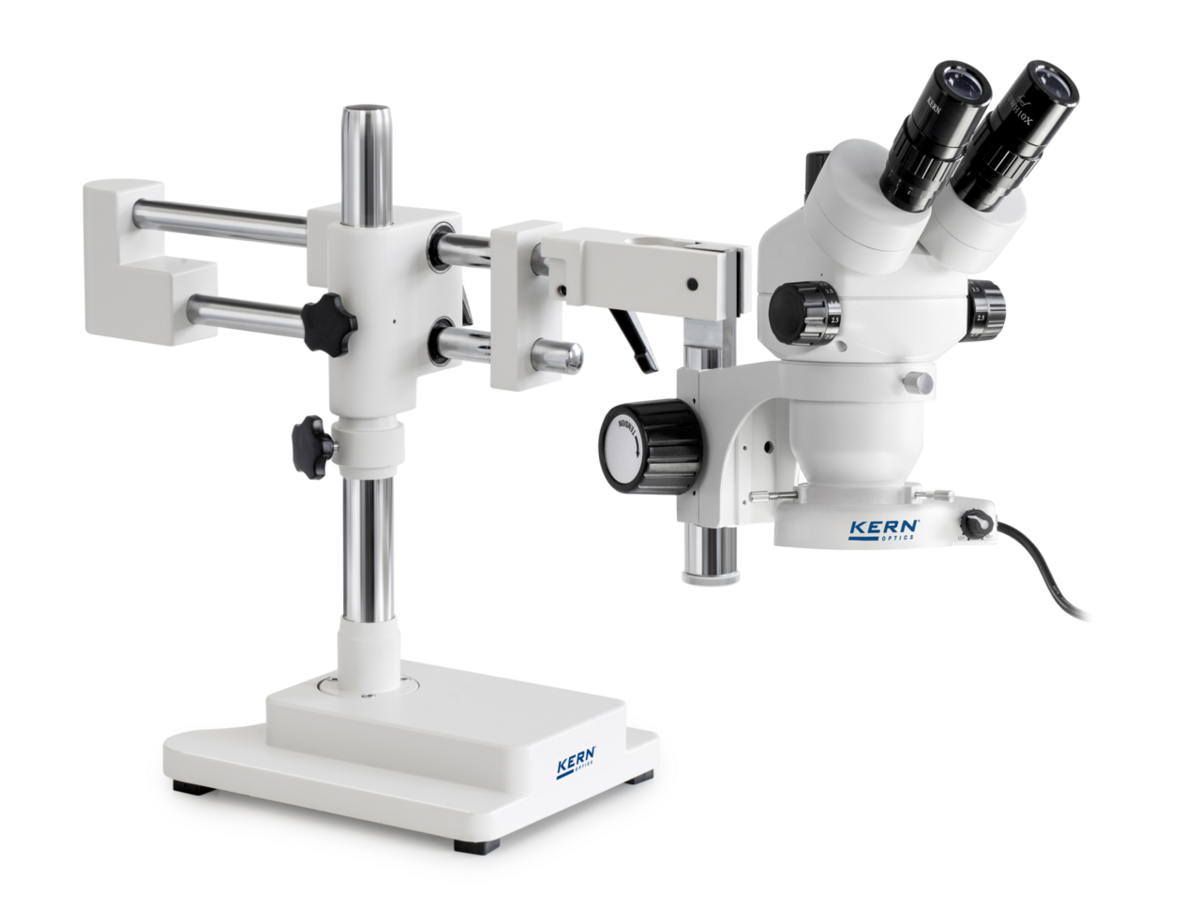

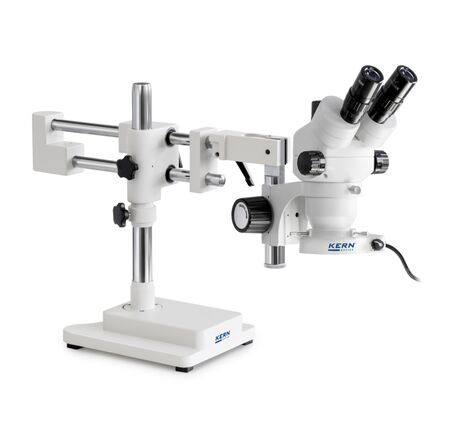

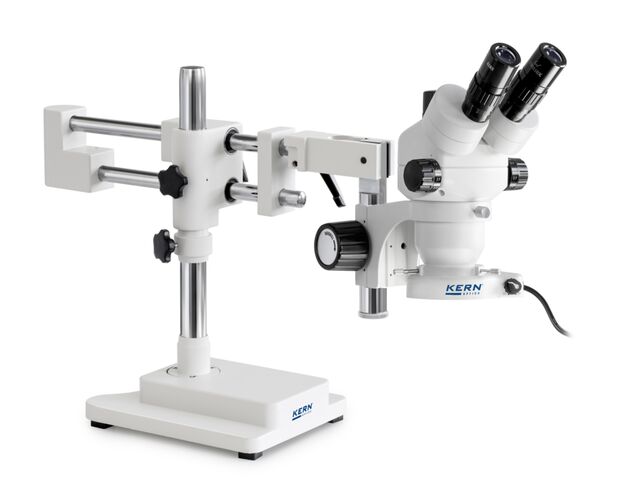

Stereo mikroskopická zostava KERN OZM 923UK je flexibilné pracovné riešenie určené pre kontrolu, montáž a obrazovú dokumentáciu. Zostava obsahuje trinokulárnu stereo hlavicu systému Greenough, stojan s teleskopickým ramenom a kruhové LED osvetlenie pre dopadajúce svetlo. Konfigurácia umožňuje efektívne nastavenie pracovnej polohy a okamžité uvedenie do prevádzky.
Typické použitie
Kontrola kvality výrobkov, montáž elektronických a mechanických súčiastok, servisné pracoviská, technické dielne a aplikácie vyžadujúce možnosť dokumentácie pomocou kamery cez trinokulárny výstup.
Hlavné prednosti
- Optický systém Greenough — prirodzené stereoskopické zobrazenie s vysokou hĺbkou ostrosti.
- Trinokulárna hlavica — možnosť pripojenia kamery pre dokumentáciu alebo online kontrolu.
- Plynulý zoom 0,7× – 4,5× (6,4:1) — flexibilné nastavenie zväčšenia podľa detailu objektu.
- Okuláre 10× / zorné pole 23 mm — široké zorné pole pre komfortnú prácu.
- Teleskopické rameno — jednoduché nastavenie horizontálneho dosahu a pracovnej polohy.
- Kruhové LED osvetlenie (4,5 W) — rovnomerné osvetlenie povrchu bez výrazných tieňov.
- Kompletná zostava vrátane UK adaptéra — pripravené na okamžitú prevádzku.
Pre koho je model vhodný
- Kontrolné pracoviská kvality (QC)
- Montážne a výrobné prevádzky
- Servisy elektroniky
- Laboratóriá vyžadujúce obrazovú dokumentáciu
Praktická výhoda stojana
Teleskopická konštrukcia umožňuje flexibilné nastavenie pracovného dosahu bez potreby premiestňovania základne stojana. Vďaka tomu je pracovisko efektívne a priestorovo úsporné.
Kompletné technické parametre vrátane rozsahu zväčšenia nájdete v sekcii Technické parametre.
Technické parametre
Preddefinovaná stereomikroskopická zostava s PREMIUM univerzálnym stojanom a LED osvetlením pre vaše pracovisko
Kategória
| Skupina produktu | Stereomikroskop – set |
| Séria | OZM-9 |
Konštrukcia
| Optický systém | Greenough |
| Typ tubusu | Trinokulárny |
| Sklon tubusu | 45° |
| Otáčanie tubusu | 360° |
Kontrastné metódy
| Svetlé pole | Áno |
Optika
| Interpupilárna vzdialenosť | 52 – 76 mm |
| Dioptrická korekcia | Obojstranná −6 … +6 |
Okulár
| Typ | HSWF 10× / Ø23 mm, antifungálny, High Eye Point |
| Zorné pole | 23 mm |
| Priemer | 30 mm |
Objektívy / Zoom
| Zoom | 0,7× – 4,5× |
| Celkové zväčšenie | 7× – 45× |
| Pomer zväčšenia | 6,4 : 1 |
| Pracovná vzdialenosť | 110 mm |
| Max. výška vzorky | 130 mm |
| Zorné pole | 5,1 – 32,8 mm |
Osvetlenie
| Smer osvetlenia | Odrazené svetlo |
| Typ incidentného osvetlenia | LED |
| Intenzita incidentného osvetlenia | 4,5 W |
| Stmievanie | Áno |
Zaostrovanie / mechanika
| Mechanizmus | Hrubé zaostrovanie |
| Regulácia momentu | Áno |
| Typ stojana | Univerzálne guľôčkované dvojité teleskopické rameno s doskou |
| Uchytenie stojana | Ø 32 mm |
| Uchytenie hlavy | Ø 76 mm |
Napájanie
| Napájací zdroj | Vstavaný napájací zdroj |
| Napätie | 100 – 240 V |
| Adaptéry | UK (v dodávke) |
| Sieťový konektor | Ochranný kontakt (Protective contact plug) |
Prevádzkové podmienky
| Teplota skladovania | −5 °C až 40 °C |
Balenie a hmotnosť
| Rozmery balenia | 700 × 520 × 350 mm |
| Hmotnosť netto | cca 22 kg |
| Hmotnosť brutto | cca 24 kg |
| Prepravná hmotnosť | cca 25,5 kg |
Informácie o produkte
| EAN | 4045761225206 |
| REACH | Bez zakázaných látok |
Technické údaje podľa oficiálneho datasheetu výrobcu.
