Popis
Stereo mikroskopická zostava KERN OZL 963UK — preddefinovaná pracovná stanica s teleskopickým ramenom a kruhovým LED osvetlením (4,5 W). Hotové riešenie pripravené na servisnú prácu, kontrolu kvality a výučbu.
Typické použitie
Kontrola a oprava elektronických dosiek, mikro-montáž a montáž jemných dielov, vizuálna kontrola a triedenie komponentov, ukážky a výučba v dielňach alebo školách — všade, kde potrebujete stabilné stereo zobrazenie a voľný pracovný priestor pod optikou.
Hlavné prednosti
- Optika Greenough, trinokulárna verzia — možnosť pripojenia kamery/monitora bez zásahu do pozorovania.
- Plynulý zoom 0,7× – 4,5× — v kombinácii s 10× okulármi poskytuje približne 7× – 45× celkové zväčšenie (praktický rozsah pre servis a inšpekciu).
- Kruhové LED osvetlenie 4,5 W — rovnomerné nasvietenie bez výrazných tieňov, ideálne pre kontrolu povrchov a detailov.
- Teleskopické rameno — veľký pracovný rozsah; umožňuje pracovať s väčšími predmetmi bez presúvania základne mikroskopu.
- Široké zorné pole (okulárne pole 20 mm) — rýchla orientácia na vzorke a pohodlná práca pri dlhších sedeniach.
- UK adaptér v balení — pripravené na prevádzku vo verzii UK bez dodatočných napájacích doplnkov.
Pre koho je model vhodný
- Servisy elektroniky a montážne linky (kontrola plošných spojov)
- Montážne a opravárenské dielne
- Školy, tréningové centrá a odborné učebne
- Oddelenia kontroly kvality hromadnej výroby
Ako tento model znižuje riziko chybnej kúpy
OZL 963UK je predkonfigurovaná zostava: optická hlava, teleskopické rameno, kruhové osvetlenie a napájací adaptér sú navzájom kompatibilné a dodávané ako jednotný produkt. Nemusíte vyberať vhodný stojan, adaptér ani osvetlenie — zariadenie je pripravené na okamžité nasadenie. Kruhové LED osvetlenie a široké zorné pole znižujú potrebu častých doplnkových úprav a uľahčujú rýchlu vizuálnu kontrolu bez špeciálnej prípravy.
Technické údaje v skratke: optický systém Greenough, trinokulár, okuláre 10×, okulárne pole 20 mm, zoom 0,7×–4,5×, kruhové osvetlenie 4,5 W. Kompletné parametre nájdete v záložke Technické parametre nižšie.
Technické parametre

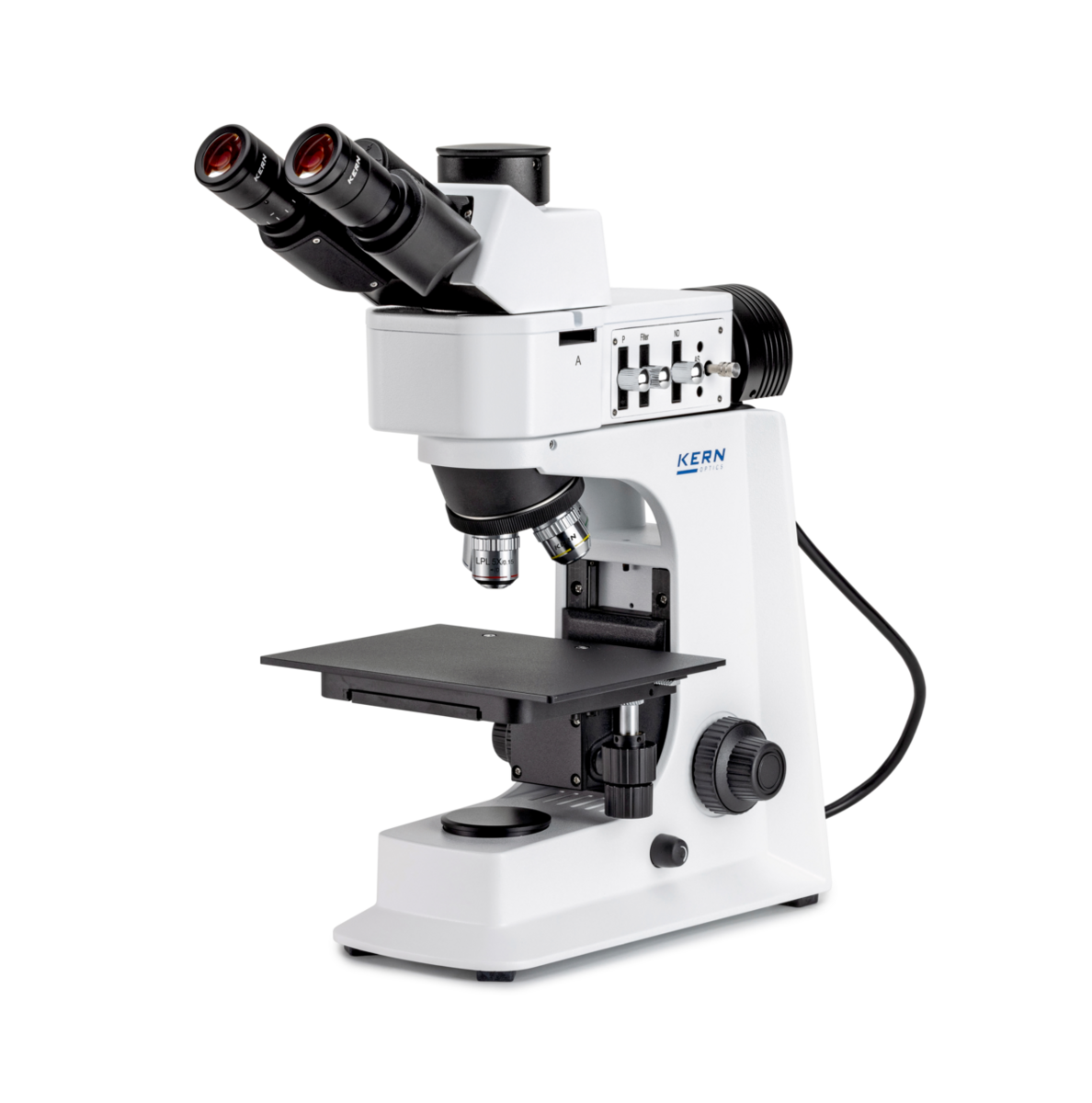

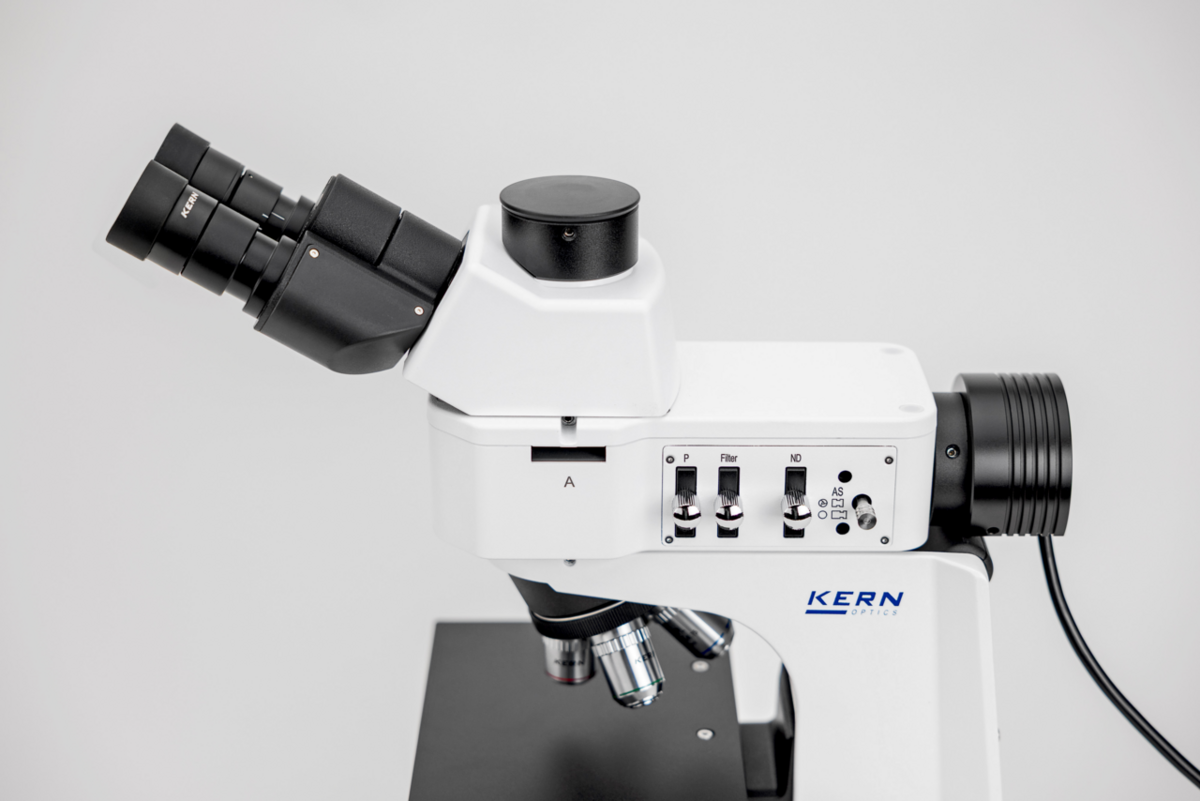

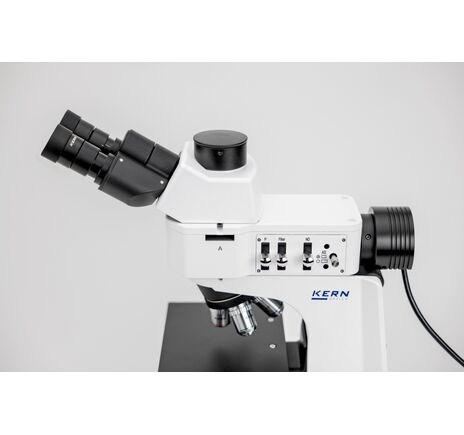

Metallurgický reflektovaný mikroskop pre materiálové skúšky a kontrolu povrchov v priemysle
Kategória
| Skupina produktu | Metallurgický mikroskop |
| Séria | OKM-1 |
Konštrukcia
| Rozmery (Š×H×V) | 440 × 200 × 400 mm |
| Optický systém | Infinity |
| Typ tubusu | Trinokulárny |
| Sklon tubusu | 30° |
| Otáčanie tubusu | 360° |
| Distribúcia svetla | 20 : 80 |
Kontrastné metódy
| Svetlé pole | Áno |
| Polarizácia | Voliteľná |
Optika
| Nositeľ kamery | Možnosť pripojenia kamerového adaptéra (C-Mount) |
| Interpupilárna vzdialenosť | 50 – 75 mm |
| Dioptrická korekcia | Jednostranná −5 … +5 |
Okulár
| Typ | HWF 10× / Ø20 mm, antifungálny, High Eye Point |
| Zorné pole | 20 mm |
| Priemer okulára | 23,2 mm |
Objektívy
| Typ | Infinity Plan, antifungálny |
| Konkrétne objektívy | 5× / 10× / 20× / 50× (50× s pružinovým držiakom, LWD) |
| Numerická apertúra / LWD | 5×: 0,15 LWD; 10×: 0,25 LWD; 20×: 0,4 LWD; 50×: 0,75 (spring), LWD |
| Dostupné zväčšenia | 5×, 10×, 20×, 50× |
Zorné pole
| Minimálne zorné pole | 0,45 mm |
| Maximálne zorné pole | 3,6 mm |
Osvetlenie
| Typ (reflektované svetlo) | LED incidentné |
| Typ (prepravované svetlo) | Nie (žiadne transmissné osvetlenie) |
| Výkon incidentného osvetlenia | 5 W |
| Možnosť filtra | Áno |
Zaostrovanie / mechanika
| Mechanizmus | Koaxiálny hrubé a jemné zaostrovanie |
| Jemný posun (min.) | 0,002 mm |
| Regulácia momentu | Áno |
| Držiak nosiča objektu / revolver | 4 pozície (skrutkový revolver) |
Kamera / adaptér
| Podporované typy kamier | Mikroskopická kamera |
| Typ adaptéra | C-Mount |
Napájanie
| Dodávaný napájací zdroj | Sieťový adaptér (súčasť dodávky) |
| Typ napájania | Externý napájací adaptér |
| Zapojenie / zahrnuté zástrčky | EU (súčasť dodávky); ďalšie zástrčky voliteľné (UK) |
| Vstupné napätie adaptéra | 100 – 240 V AC, 50/60 Hz (0,3 A) |
| Výstup adaptéra (max.) | 5 V, 1 A |
| Kábel napájania | Odnímateľný |
Prevádzkové podmienky
| Teplota skladovania | −5 °C až 40 °C |
| Schválenie | CE |
Balenie a hmotnosť
| Rozmery balenia (Š×H×V) | 640 × 380 × 280 mm |
| Hmotnosť netto | cca 8 kg |
| Hmotnosť brutto | cca 10 kg |
| Prepravná hmotnosť | 13,6 kg |
Informácie o produkte
| GTIN / EAN | 4045761490024 |
| REACH | Žiadne zakázané látky |
Technické údaje podľa oficiálneho datasheetu výrobcu.
