Popis
Digitálny inšpekčný systém OPTIKA IS-4K3 je profesionálne riešenie pre presnú vizuálnu kontrolu v priemyselných aplikáciách. Systém kombinuje 8 Mpx kameru so senzorom Sony STARVIS, optický zoom až 18×, rýchly autofokus a 15,6″ 4K monitor. Vďaka tomu poskytuje ostrý obraz v reálnom čase a umožňuje detailnú kontrolu elektronických súčiastok, mechanických komponentov a viacvrstvových objektov.
Typické použitie
Kontrola kvality v priemysle, inšpekcia PCB dosiek a elektroniky, servisné a opravárenské pracoviská, mechanické dielne, presná montáž a dokumentácia výrobných procesov.
Hlavné prednosti
- 4K digitálna kamera — rozlíšenie 3840 × 2160 px s 8 Mpx senzorom Sony STARVIS poskytuje detailný obraz s vysokou citlivosťou.
- Optický zoom 1× – 18× — umožňuje presné priblíženie detailov bez straty kvality obrazu.
- Rýchly autofokus — automatické zaostrenie za menej než 1 sekundu bez potreby manuálneho nastavovania.
- 15,6″ otočný monitor — LCD displej s možnosťou rotácie o 360° a naklápania pre ergonomické pozorovanie.
- Veľká pracovná vzdialenosť — zaostrenie od veľkej vzdialenosti až po nekonečno umožňuje kontrolu väčších objektov alebo viacvrstvových materiálov.
- Flexibilný ramenný stojan — stojan SZ-STL5 s pantografickým ramenom a stolovou svorkou umožňuje presné nastavenie polohy kamery nad pracovnou plochou.
- Ukladanie fotografií a videa — snímky a videá je možné ukladať na SD kartu a jednoducho preniesť do počítača.
- Bezdrôtové ovládanie — všetky funkcie systému je možné ovládať priamo z monitora pomocou bezdrôtovej myši.
Technológia kamery
- CMOS senzor Sony STARVIS s vysokou citlivosťou
- Rozlíšenie 3840 × 2160 (4K)
- Optický zoom 1× – 18×
- Automatické zaostrovanie
- HDMI a WiFi výstup
- Snímanie až 30 fps v plnom rozlíšení
Praktická pracovná zostava

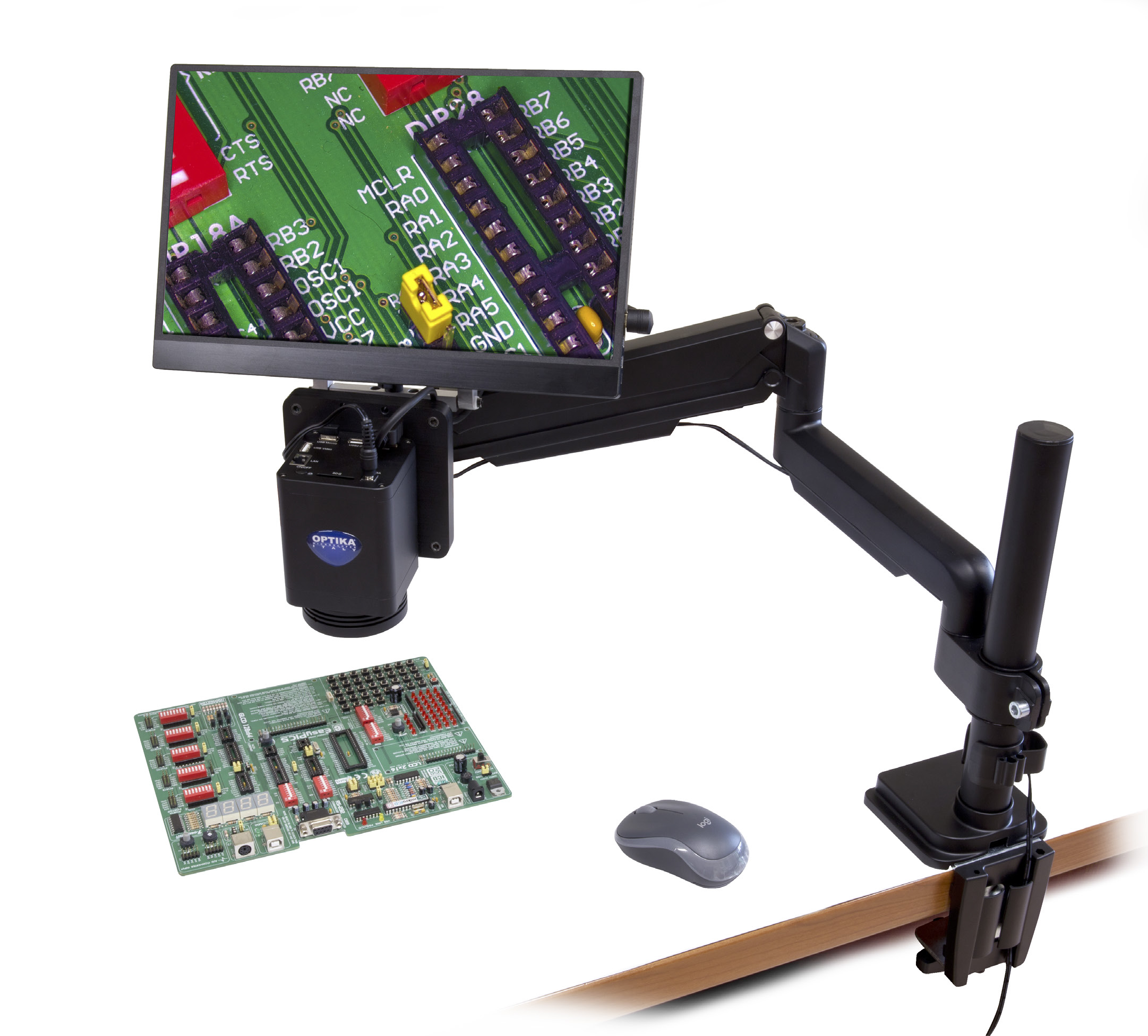

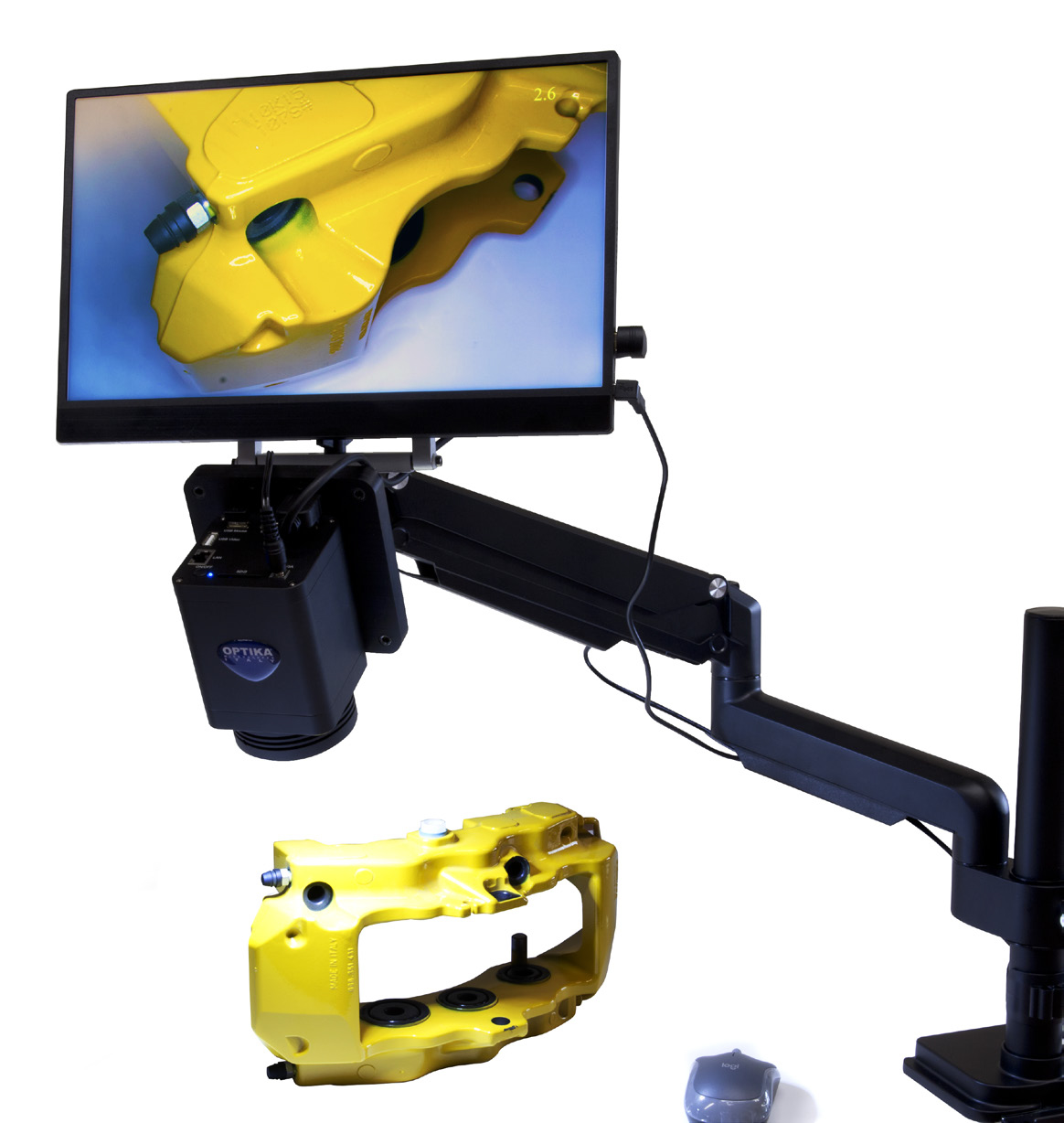

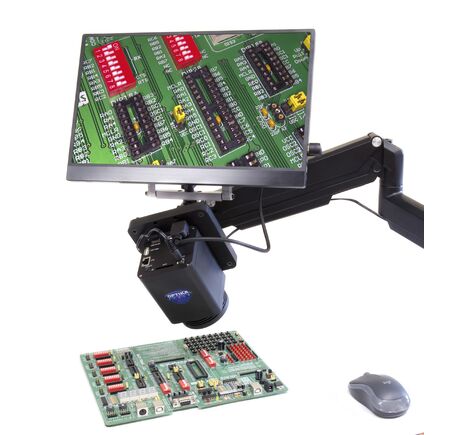

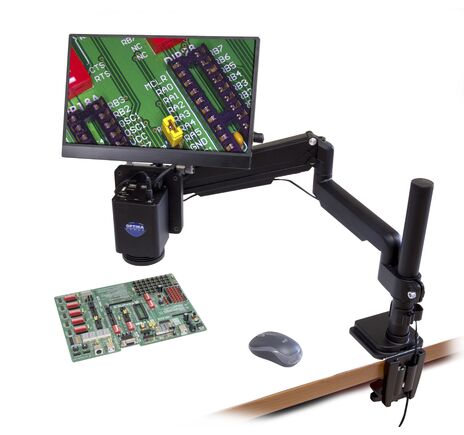

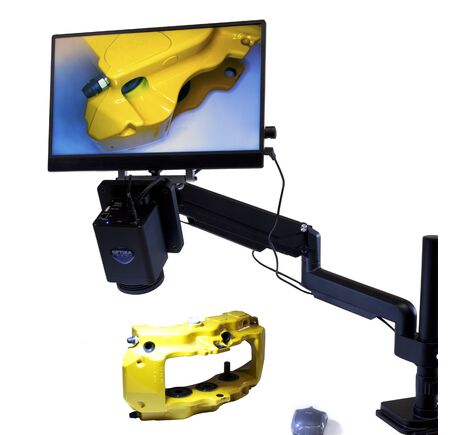

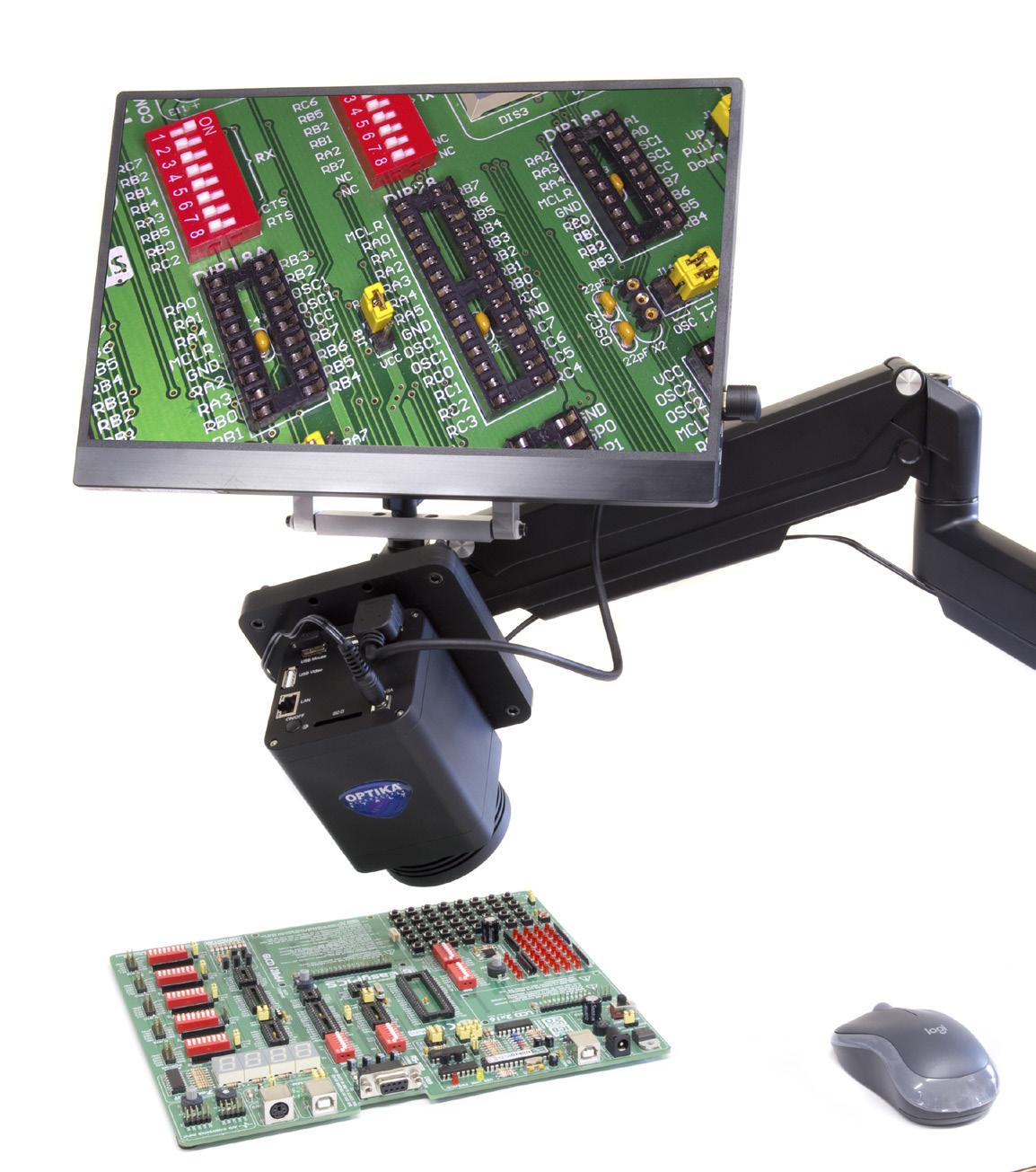

Systém obsahuje otočný 4K monitor, kameru s optickým zoomom, flexibilný pantografický stojan a kruhové LED osvetlenie. Súčasťou balenia je HDMI kábel, bezdrôtová myš, SD karta a WiFi adaptér, takže systém je pripravený na okamžité použitie v kontrolných alebo servisných pracoviskách.
Podrobné technické parametre kamery, monitora a stojana nájdete nižšie v sekcii Technické parametre.
Technické parametre
Inšpekčný systém s pantografickým stojanom, 8 Mpx 4K kamerou s autofokusom a 15,6" 4K monitorom
Kategória
| Skupina produktu | Inšpekčný digitálny systém |
| Typ zostavy | Stolový inšpekčný systém |
Stojan
| Typ stojana | Pantografický stojan |
| Otáčanie | Áno |
| Náklon | Áno |
| Uchytenie na stôl | Áno |
| Celková výška | 645 mm |
| Priemer stĺpa | 35 mm |
| Výška stĺpa | 330 mm |
| Horizontálne rameno | 570 mm |
| Celková hĺbka | 740 mm |
| Hmotnosť produktu | 10 kg |
HDMI monitor
| Veľkosť displeja | 15,6" |
| Rozlíšenie displeja | 3840 × 2160 |
| Kontrastný pomer | 1000:1 |
| Svetelný tok | 350 lm |
| Typ sieťovej zástrčky | Európska |
| Vstupné napätie | 110/240 Vac, 50/60 Hz |
| Výstupné napätie | 5 Vdc 4 A |
| Vstupné porty | Micro USB, Type-C (2×), Mini HDMI |
| Výstupný port | Slúchadlá |
| Rozmery | 356 × 225 × 12 mm |
| Hmotnosť | 0,8 kg |
Kamera
| Samostatná prevádzka | Áno |
| Autofokus | Áno |
| Pracovná vzdialenosť | 160 – 255 mm |
| Materiál tela | Hliník |
| Rozmery kamery | 80 × 80 × 116 mm |
| Hmotnosť kamery | 0,68 kg |
| Rozlíšenie kamery | 3840 × 2160 px |
| Rozlíšenie | 8 Mpx |
| Farebné vyhotovenie | Farebná |
| Veľkosť senzora | 1/2,8" |
| Technológia senzora | CMOS |
| Typ senzora | SONY STARVIS |
| Optický zoom | 1× – 18× |
| Formát obrazu | 16:9 |
| Veľkosť pixelu | 1,45 × 1,45 µm |
| Snímanie | Rolling shutter |
| Citlivosť G | 300 mV pri 1/30 s |
| Tmavý signál | 0,13 mV pri 1/30 s |
| ADC prevod | 8 bit |
| Farebná hĺbka | 8 bit |
| Expozičný čas | 0,04 ms – 1000 ms |
| Binning | 1×1 |
| IR filter | Áno |
| Rozsah IR filtra | 380 – 650 nm (IR CUT) |
Výstupy a záznam
| Ukladanie snímok na SD kartu | Áno |
| Záznam videa na SD kartu | Áno |
| Ukladanie snímok na USB flash disk | Áno |
| Záznam videa na USB flash disk | Áno |
| USB výstup | Áno |
| HDMI výstup | Áno |
| WiFi výstup | Áno |
| Ethernet výstup | Áno |
Digitálne rozhrania
| USB štandard | USB 2.0 |
| PC rozlíšenie | 3840 × 2160 |
| Snímková frekvencia cez USB | 30 fps pri 3840 × 2160 |
| HDMI rozlíšenie | 8 Mpx |
| Snímková frekvencia HDMI | 30 fps pri 3840 × 2160 |
| Live meranie v HDMI režime | Áno |
| Expozícia | Automatická / manuálna |
| Vyváženie bielej | Automatické / manuálne |
| WiFi rozlíšenie | 8 Mpx |
| Snímková frekvencia WiFi | 30 fps pri 3840 × 2160 |
| WiFi rýchlosť | 802.11n, 150 Mbps |
| WiFi signál | Z kamery |
| Pripravenosť WiFi signálu | Približne 10 sekúnd po zapnutí |
| Ethernet | Áno |
| Typ Ethernetu | 802.3ab |
Napájanie
| Typ napájania kamery | Externé |
| Konektor | Jack 2,5 mm |
| Typ sieťovej zástrčky | Multi-plug (EU, UK, US) |
| Vstupné napätie | 100/240 Vac, 50/60 Hz |
| Výstupné napätie | 12 Vdc 3 A |
| LED indikátor | Áno |
Osvetlenie
| LED kruhové osvetlenie | Áno |
Softvér
| PC softvér | PROVIEW |
| PC softvér | LITEVIEW |
| Vstavaný softvér kamery | HDMIPRO |
| Archivácia | Áno |
| Viacjazyčné menu | Áno |
| Ukladanie statických snímok vo viacerých formátoch | Áno |
| Ukladanie videa vo viacerých formátoch | Áno |
| Kontinuálna automatická expozícia | Áno |
| Manuálna expozícia | Áno |
| Farebná akvizícia | Áno |
| Akvizícia v odtieňoch sivej | Áno |
| Numerický indikátor zaostrenia | Áno |
| Vyváženie bielej | Automatické |
| Vylepšenie obrazu | Áno |
| Priblíženie | Áno |
| Oddialenie | Áno |
| Porovnanie obrazu | Áno |
| Prehliadanie obrázkov a videa | Áno |
| Zmrazenie obrazu | Áno |
| Horizontálne prevrátenie | Áno |
| Vertikálne prevrátenie | Áno |
| Textová vrstva | Áno |
| Pravítko | Áno |
| Šípka | Áno |
| Meracia vrstva | Áno |
| Mriežka | Áno |
| Live meranie | Áno |
| Meranie statického snímku | Áno |
| Voľba jednotiek merania | Áno |
| Export do Excelu | Áno |
Meracie nástroje
| Bod | Áno |
| Čiara | Áno |
| Čiara cez 3 body | Áno |
| Zvislá čiara cez 3 body | Áno |
| Uhol | Áno |
| Uhol cez 4 body | Áno |
| Rovnobežné čiary | Áno |
| Obdĺžnik | Áno |
| Obdĺžnik cez 3 body | Áno |
| Elipsa | Áno |
| Elipsa cez 5 bodov | Áno |
| Kruh (stred + polomer) | Áno |
| Kruh cez 3 body | Áno |
| 2 kružnice (stred + polomer) | Áno |
| 2 kružnice cez 3 body | Áno |
| Medzikružie | Áno |
| Medzikružie cez 3 body | Áno |
| Krivka | Áno |
| Oblúk | Áno |
| Polygón | Áno |
Kompatibilita a požiadavky
| Operačné systémy | Windows 7, Windows 8, Windows 10 (32-bit), Windows 10 (64-bit), Windows 11, macOS od 10.7.5 (len LITEVIEW), Linux (len LITEVIEW) |
| Procesor PC | Intel Core2 2,8 GHz alebo vyšší |
| RAM | 2 GB alebo viac |
| USB port | USB 2.0 |
| Dostupné jazyky | Čínština, angličtina, francúzština, nemčina, taliančina, japončina, kórejčina, ruština, thajčina |
Prevádzkové podmienky
| Pracovná teplota | -10 °C až +50 °C |
| Teplota skladovania | -20 °C až +60 °C |
| Relatívna vlhkosť | 30 % až 80 % |
| Vlhkosť pri skladovaní | 10 % až 60 % |
Príslušenstvo v balení
| HDMI kábel | Áno, 0,3 m |
| Bezdrôtová myš | Áno |
| SD karta | Áno |
| WiFi adaptér | Áno |
Informácie o produkte
| Doplňujúca informácia | Zostava je určená na samostatnú prevádzku bez PC. |
Technické údaje podľa oficiálneho datasheetu výrobcu.
