Popis

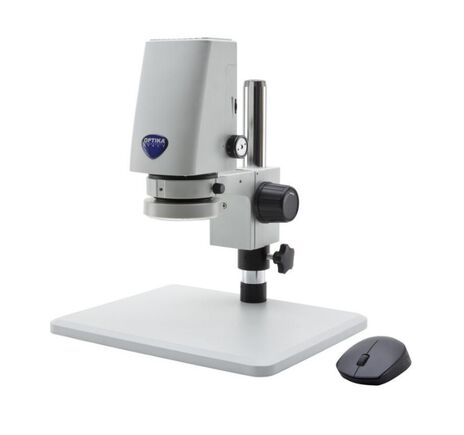

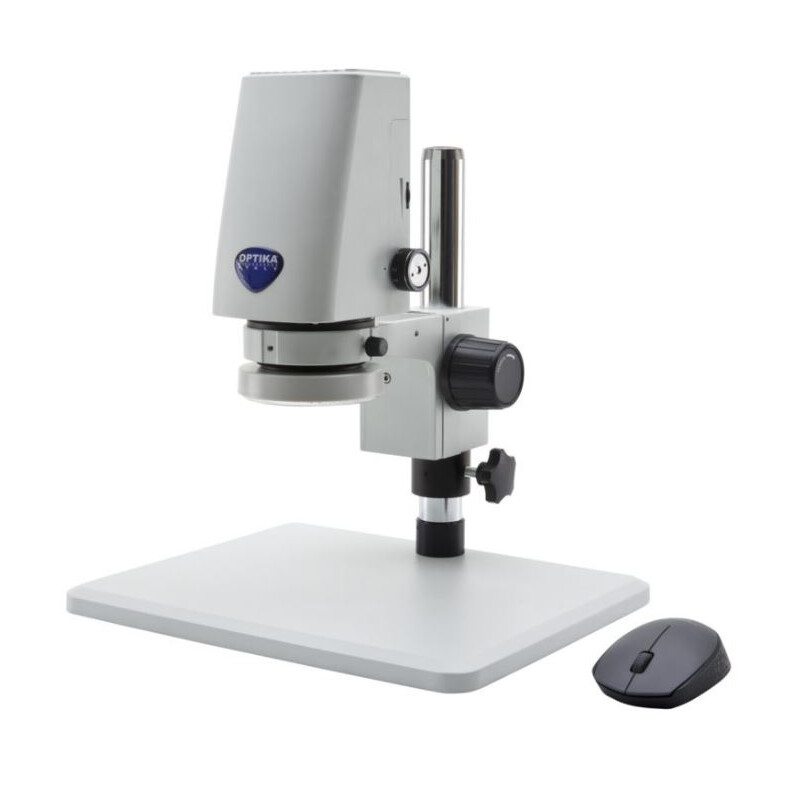

Digitálny stereo mikroskop OPTIKA IS-01SMD je kompaktné all-in-one riešenie pre kontrolu elektroniky, servis a presné merania. Zariadenie kombinuje optický zoom systém, integrovanú HDMI kameru a zabudovaný merací softvér, ktorý umožňuje okamžité zobrazenie obrazu na externom monitore v rozlíšení Full HD. Mikroskop poskytuje ostrý obraz v reálnom čase pri snímkovej frekvencii až 60 fps a umožňuje priamu dokumentáciu bez potreby externého počítača.
Typické použitie
Kontrola a oprava elektroniky, analýza plošných spojov (PCB), spájkovanie SMD komponentov, kontrola kvality v priemysle, servis mobilných zariadení, kontrola medicínskych zariadení a presné meranie drobných technických dielov.
Hlavné prednosti
- Integrovaná HDMI kamera — priame pripojenie k monitoru s obrazom v rozlíšení 1920 × 1080 pri 60 fps.
- Zabudovaný merací softvér — umožňuje vykonávať presné lineárne a geometrické merania priamo na obrazovke.
- Optický zoom 0,7× – 5× — parfokálny achromatický zoom systém so zoom ratio 7,14 pre plynulé prispôsobenie zväčšenia.
- Click-stop mechanizmus — presné opakovateľné nastavenie zväčšenia (0,7×; 1×; 1,5×; 2×; 2,5×; 3×; 4×; 5×).
- Dlhá pracovná vzdialenosť 110 mm — dostatočný priestor pre manipuláciu so súčiastkami alebo spájkovanie.
- CMOS senzor 2 MP — kvalitný digitálny obraz s vysokým dynamickým rozsahom.
- LED osvetlenie s reguláciou jasu — stabilné incidentné osvetlenie s intenzitou až 60 000 lux.
- USB 2.0 port — možnosť ukladania fotografií a videa priamo na USB flash disk.
Pre koho je model vhodný
- Servisy elektroniky a mobilných zariadení
- Výroba a kontrola plošných spojov
- Laboratóriá kontroly kvality
- Technické a vývojové pracoviská
- Výrobcovia medicínskych zariadení
Praktická výhoda 3D náhľadu
Mikroskop je možné doplniť o 3D rotačný pozorovací modul, ktorý umožňuje meniť uhol pohľadu a získať realistický priestorový obraz pozorovaného objektu. Táto funkcia je mimoriadne užitočná pri kontrole spájkovania, montáži jemných komponentov alebo analýze štruktúry technických dielov.
Presné optické, digitálne a mechanické parametre nájdete nižšie v sekcii Technické parametre.
Technické parametre
Digitálny inšpekčný mikroskop s integrovanou HDMI kamerou, parfokálnym zoom objektívom a LED incidentným osvetlením pre kontrolu elektroniky a presnú vizuálnu analýzu
Konštrukcia
| Materiál konštrukcie | Plastový odliatok / hliníkové prevody |
| Typ stojana | Stĺpový stojan |
| Priemer stĺpa | 32 mm |
| Vnútorný priemer držiaka hlavy | 76 mm |
| Max. výška vzorky | 150 mm |
Kontrastné metódy
| Svetlé pole | Áno |
Optika
| Optický systém | 160 mm |
| Typ objektívu | Achromatický |
| Antifungálna úprava | Áno |
| Typ zoomu | Parfokálny achromatický |
| Rozsah zoomu | 0,7× – 5× |
| Pomer zoomu | 7,14 : 1 |
| Pracovná vzdialenosť | 110 mm |
| Kroky zoomu | 0,7× / 1× / 1,5× / 2× / 2,5× / 3× / 4× / 5× |
Zaostrovanie / mechanika
| Typ mechanizmu | Hrubé zaostrovanie |
| Celkový zdvih | 50 mm |
| Regulácia tuhosti | Áno |
Digitálne zobrazovanie
| Snímač | CMOS |
| Rozlíšenie | 2 MP |
| Veľkosť senzora | 1/2.8" |
| Pomer strán | 16 : 9 |
| Veľkosť pixelu | 2,9 × 2,9 µm |
| Max. rozlíšenie obrazu | 1920 × 1080 |
| Snímková frekvencia | 60 fps (1920 × 1080) |
| Dynamický rozsah | > 50 dB |
| Odstup signál / šum | > 50 dB |
| Citlivosť | 0,4 V/lux·s @ 550 nm |
| Expozičný čas | 0,02 – 1/10000 s |
| Výstup obrazu | HDMI |
| USB port | USB 2.0 |
| Softvér | Vstavaný |
Osvetlenie
| Typ | LED incidentné |
| Výkon svetelného zdroja | 1 W |
| Osvetlenie | 60 000 lux |
| Regulácia intenzity | Manuálna |
| Životnosť LED | > 65 000 h |
| Farebná teplota | 6300 K |
| Max. príkon | 3 W |
Napájanie
| Napájací zdroj | Externý adaptér |
| Konektor mikroskopu | Jack 2,1 mm |
| Typ napájacieho konektora | Multi-plug (EU / UK / US) |
| Vstupné napätie | 110 – 240 V AC, 50/60 Hz |
| Výstupné napätie | 12 V DC |
Rozmery a hmotnosť
| Výška | 510 mm |
| Šírka | 320 mm |
| Hĺbka | 260 mm |
| Hmotnosť | 4,3 kg |
Informácie o produkte
| 3D pozorovací adaptér | Áno |
| Otočný mechanizmus | 360° |
Technické údaje podľa oficiálneho datasheetu výrobcu.
