Popis

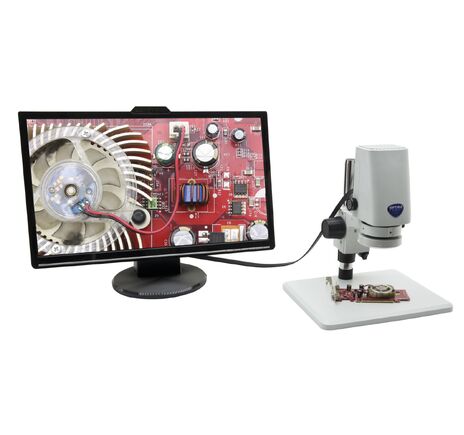

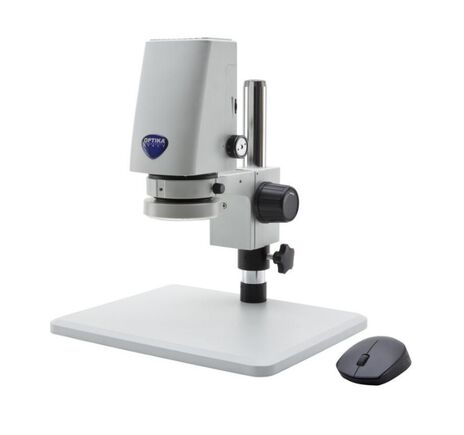

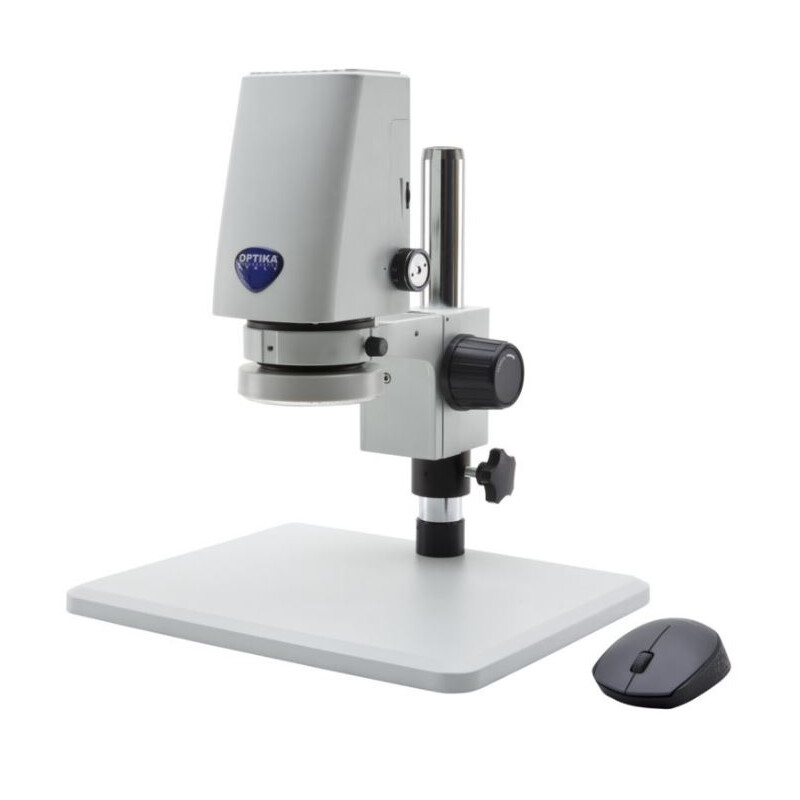

Digitálny video mikroskop OPTIKA IS-01 je kompaktné all-in-one riešenie pre kontrolu, montáž a presné merania drobných objektov. Mikroskop je vybavený integrovanou HDMI kamerou, zabudovaným meracím softvérom a optickým zoom systémom s click-stop mechanizmom. Obraz v rozlíšení Full HD je možné sledovať priamo na externom monitore, pričom kvalita zobrazenia zodpovedá obrazu pozorovanému cez okuláre mikroskopu.
Typické použitie
Kontrola elektronických komponentov, analýza plošných spojov (PCB), servis mobilných zariadení, kontrola kvality v priemysle, montáž jemných technických dielov, presné merania a dokumentácia detailných objektov.
Hlavné prednosti
- Integrovaná HDMI kamera — priame zobrazenie obrazu na monitore v rozlíšení 1920 × 1080.
- 60 fps pri Full HD — plynulé zobrazenie obrazu v reálnom čase bez oneskorenia.
- Zabudovaný merací softvér — umožňuje vykonávať presné merania priamo na obrazovke.
- Parfokálny achromatický zoom 0,7× – 5× — plynulé prispôsobenie zväčšenia podľa detailu.
- Click-stop zoom mechanizmus — presné a opakovateľné nastavenie zväčšenia (0,7×; 1×; 1,5×; 2×; 2,5×; 3×; 4×; 5×).
- Dlhá pracovná vzdialenosť 110 mm — komfortný priestor pre manipuláciu s objektom alebo spájkovanie.
- CMOS senzor 2 MP — kvalitný digitálny obraz s vysokým dynamickým rozsahom.
- LED incidentné osvetlenie — stabilné osvetlenie s intenzitou až 60 000 lux a manuálnou reguláciou jasu.
- USB port — ukladanie fotografií a videa priamo na USB flash disk bez potreby počítača.
Pre koho je model vhodný
- Servisy elektroniky a mobilných zariadení
- Výroba a kontrola plošných spojov
- Priemyselné kontrolné pracoviská
- Technické laboratóriá a vývojové pracoviská
- Servisné a montážne pracoviská
Praktická výhoda digitálneho systému
Integrovaná kamera s výstupom HDMI umožňuje sledovať obraz priamo na monitore bez použitia počítača. Používateľ môže zároveň snímať fotografie, zaznamenávať video alebo vykonávať presné merania pomocou vstavaného softvéru, čo výrazne zjednodušuje dokumentáciu a analýzu pozorovaných objektov.
Presné optické, digitálne a mechanické parametre nájdete nižšie v sekcii Technické parametre.
Technické parametre
Digitálny inšpekčný mikroskop s pracovným stolom, integrovanou HDMI kamerou, parfokálnym achromatickým zoom objektívom a LED incidentným osvetlením pre presnú vizuálnu kontrolu
Konštrukcia
| Materiál konštrukcie | Plastový odliatok / hliníkové prevody |
| Typ stojana | Stĺpový stojan s pracovným stolom |
| Priemer stĺpa | 32 mm |
| Vnútorný priemer držiaka hlavy | 76 mm |
| Max. výška vzorky | 150 mm |
Kontrastné metódy
| Svetlé pole | Áno |
Optika
| Optický systém | 160 mm |
| Typ objektívu | Achromatický |
| Antifungálna úprava | Áno |
| Typ zoomu | Parfokálny achromatický |
| Rozsah zoomu | 0,7× – 5× |
| Pomer zoomu | 7,14 : 1 |
| Pracovná vzdialenosť | 110 mm |
| Click-stop polohy zoomu | 0,7×; 1×; 1,5×; 2×; 2,5×; 3×; 4×; 5× |
Zaostrovanie / mechanika
| Typ mechanizmu | Hrubé zaostrovanie |
| Celkový zdvih | 50 mm |
| Regulácia tuhosti | Áno |
Digitálne zobrazovanie
| Snímač | CMOS |
| Rozlíšenie | 2 MP |
| Veľkosť senzora | 1/2.8" |
| Pomer strán | 16 : 9 |
| Veľkosť pixelu | 2,9 × 2,9 µm |
| Max. rozlíšenie obrazu | 1920 × 1080 |
| Snímková frekvencia | 60 fps (1920 × 1080) |
| Dynamický rozsah | > 50 dB |
| Odstup signál / šum | > 50 dB |
| Citlivosť | 0,4 V/lux·s @ 550 nm |
| Expozičný čas | 0,02 – 1/10000 s |
| Výstup obrazu | HDMI |
| USB port | USB 2.0 |
| Softvér | Vstavaný |
| Viacjazyčné menu | Áno |
| Ukladanie statických snímok vo viacerých formátoch | Áno |
| Kontinuálna automatická expozícia | Áno |
| Manuálna expozícia | Áno |
| Farebná akvizícia | Áno |
| Vyváženie bielej | Automatické / manuálne |
| E-zoom | Áno |
| Prehliadanie snímok a videa | Áno |
| Horizontálne preklopenie | Áno |
| Vertikálne preklopenie | Áno |
| HDR | Áno |
| Zámerný kríž | Áno |
| Textová vrstva | Áno |
| Živé meranie | Áno |
| Voľba meracej jednotky | Áno |
| Dostupné merania | Úsečka, uhol, rovnobežky, obdĺžnik, kružnica, oblúk, polygón, detekcia hrán |
Osvetlenie
| Typ | LED incidentné |
| Výkon svetelného zdroja | 1 W |
| Osvetlenie | 60 000 lux |
| Regulácia intenzity | Manuálna |
| Životnosť LED | > 65 000 h |
| Farebná teplota | 6300 K |
| Max. príkon | 3 W |
Napájanie
| Napájací zdroj | Externý adaptér |
| Konektor mikroskopu | Jack 2,1 mm |
| Typ napájacej zástrčky | Multi-plug (EU / UK / US) |
| Vstupné napätie | 110 – 240 V AC, 50/60 Hz |
| Výstupné napätie | 12 V DC |
Príslušenstvo v balení
| Protiprachový kryt | Áno |
| Návod na použitie | Digitálna verzia na stiahnutie |
| HDMI kábel | Áno, 0,5 m |
Rozmery a hmotnosť
| Výška | 510 mm |
| Šírka | 320 mm |
| Hĺbka | 260 mm |
| Hmotnosť produktu | 4,1 kg |
Informácie o produkte
| Digitálna hlava | Áno |
| Dostupné jazyky menu | Čínština, angličtina |
Technické údaje podľa oficiálneho datasheetu výrobcu.
