Popis

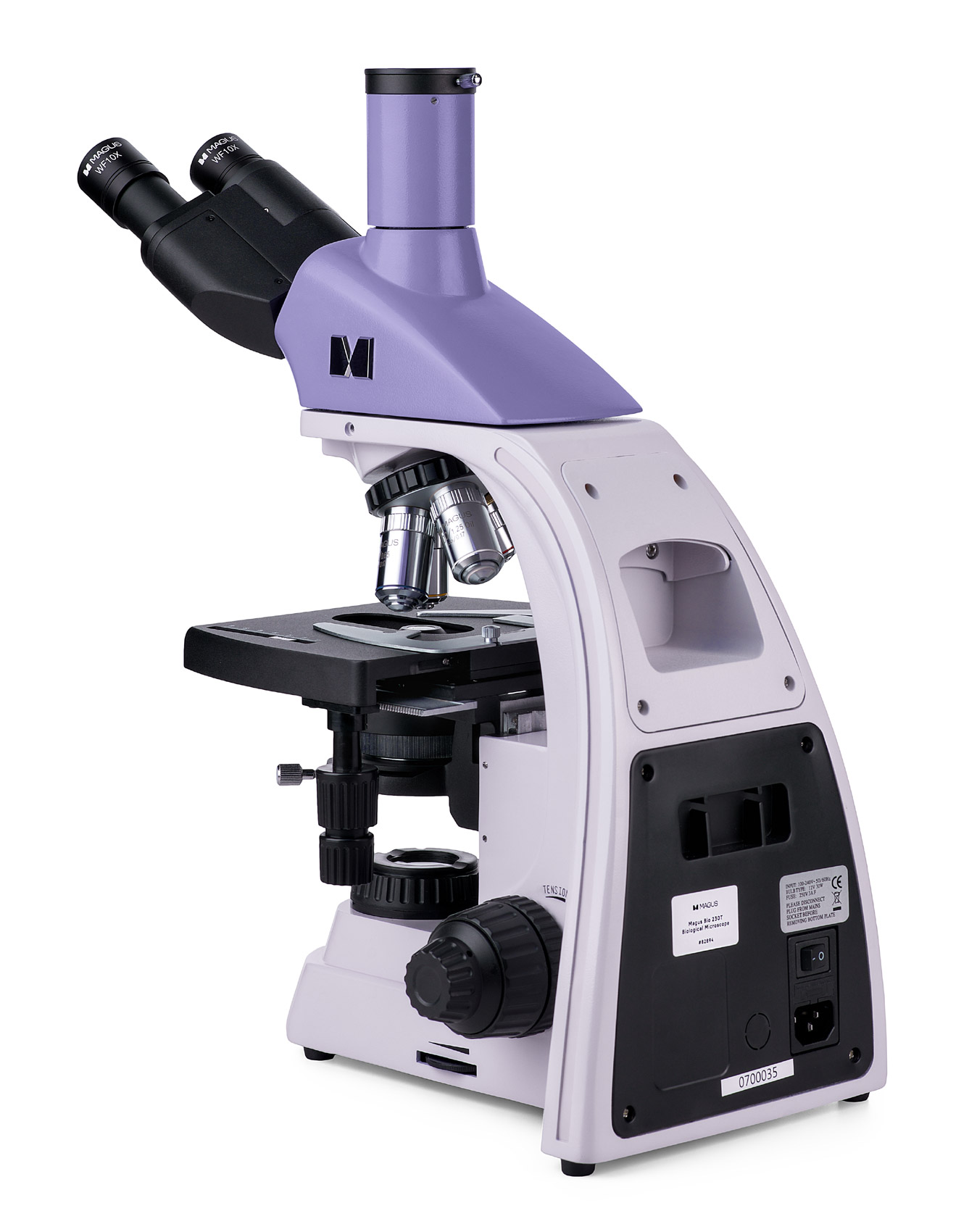

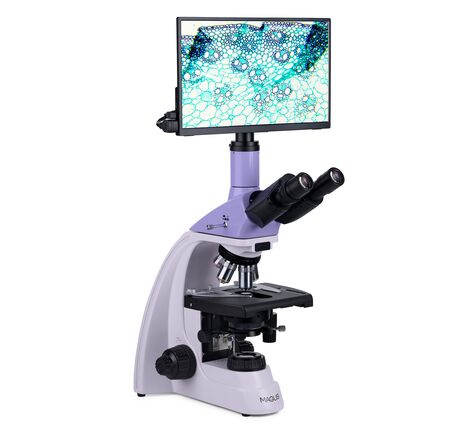

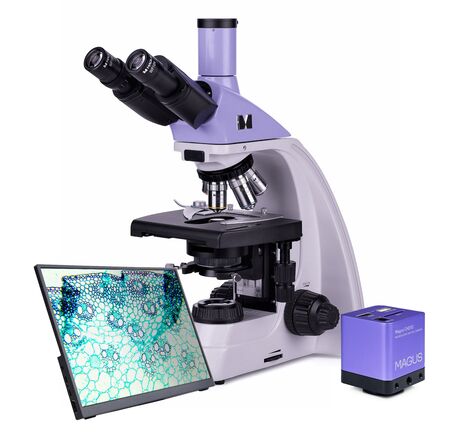

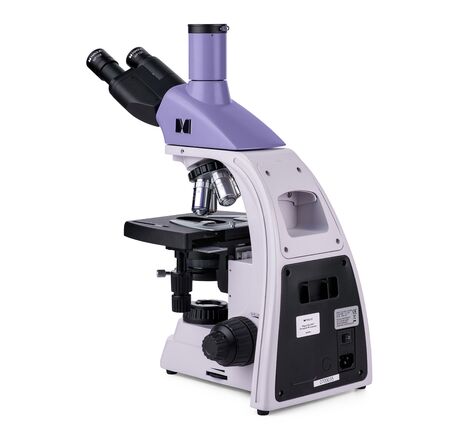

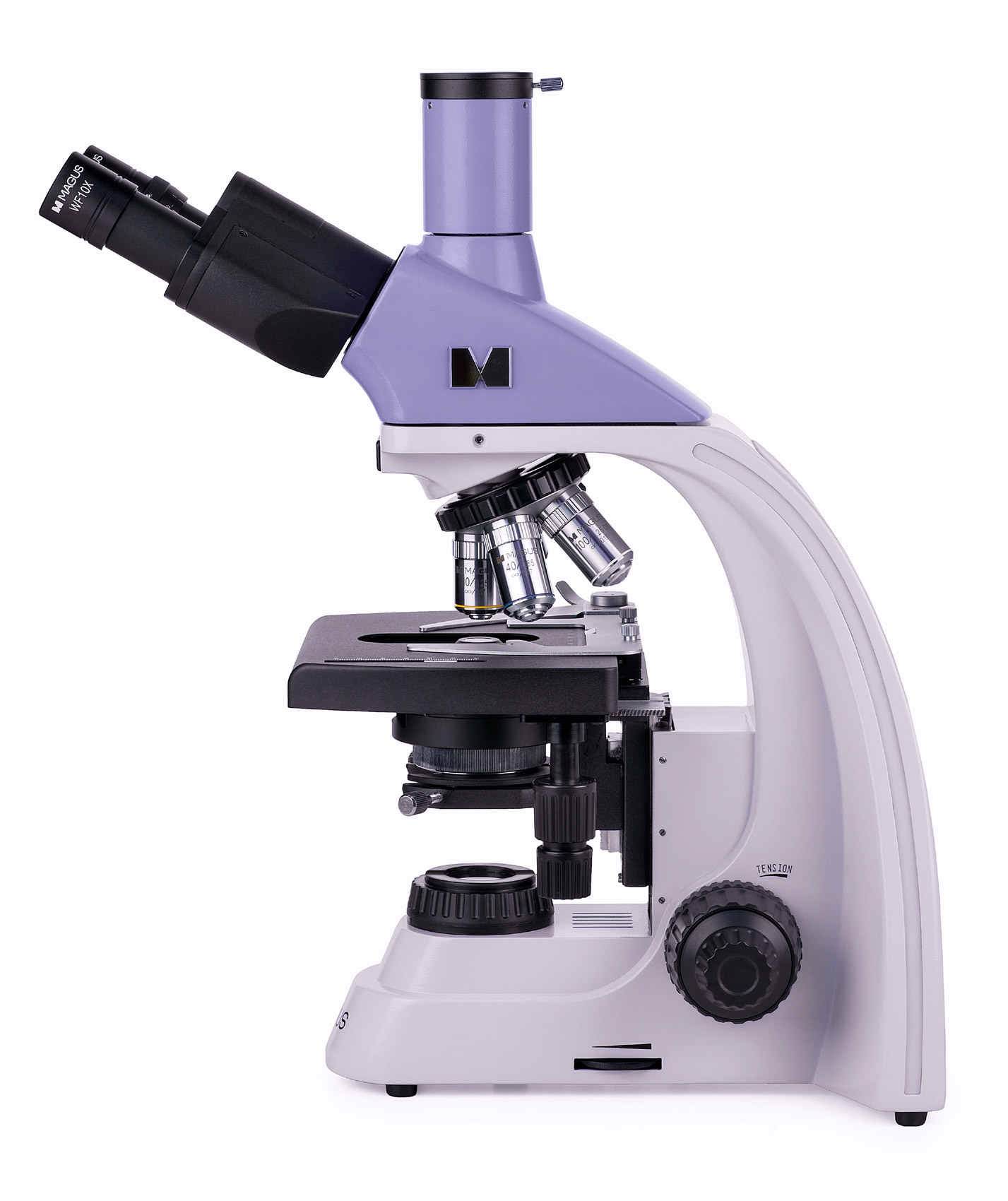

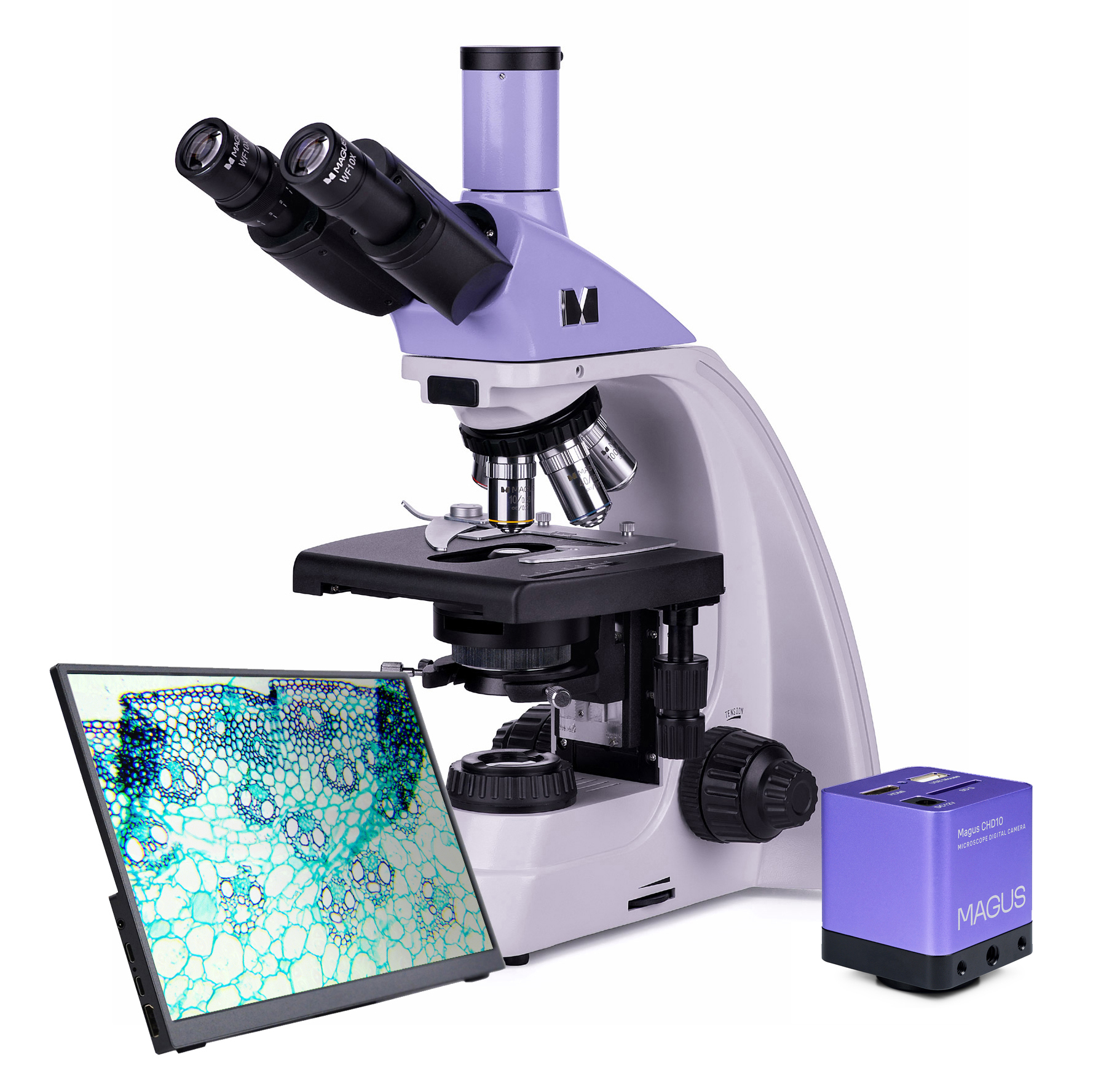

MAGUS Bio D230T LCD je biologický trinokulárny mikroskop na laboratórne a výskumné pozorovania v oblasti medicíny, farmácie, súdneho lekárstva, biotechnológií atď. Je vhodný na pozorovanie plochých biologických priesvitných a priehľadných vzoriek: tenkých rezov a náterov. Je vybavený achromatickými objektívmi a halogénovou žiarovkou a na štúdium vzoriek sa používa technika mikroskopovania v prechádzajúcom svetle (pozorovanie svetelného poľa). Konštrukcia mikroskopu poskytuje možnosť inštalácie ďalšieho príslušenstva, ktoré umožňuje použitie ďalších mikroskopických techník: tmavé pole, fázový kontrast, polarizované svetlo.

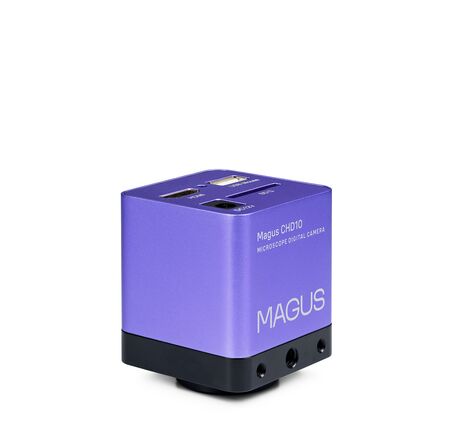

Digitálna kamera

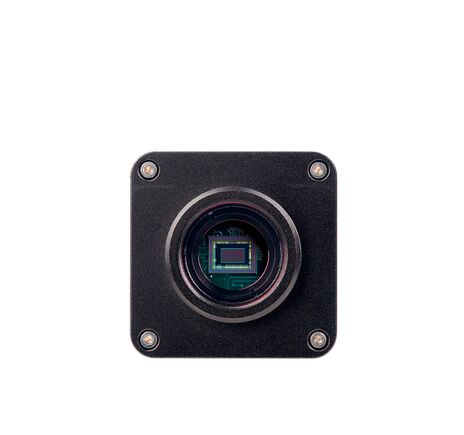

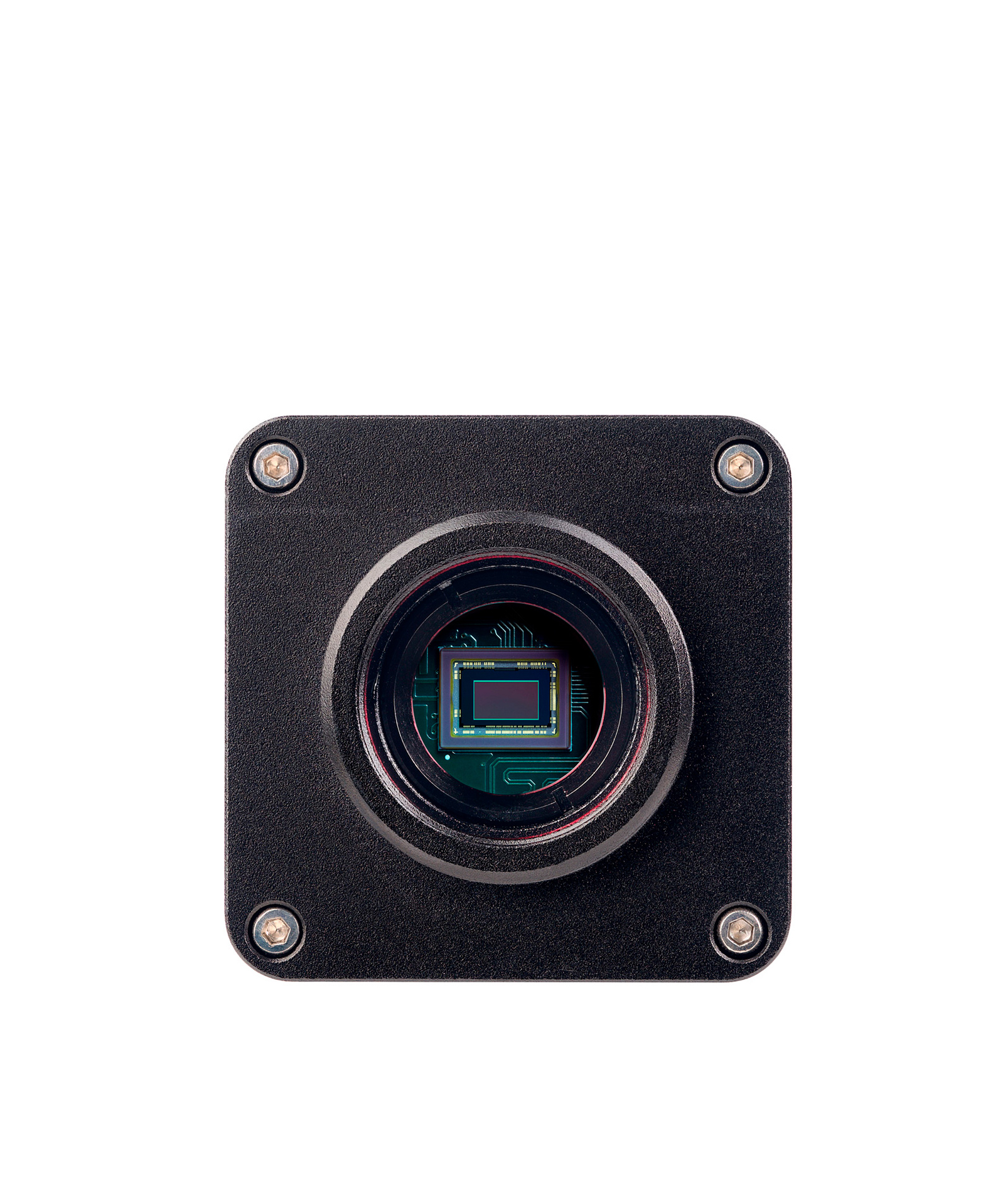

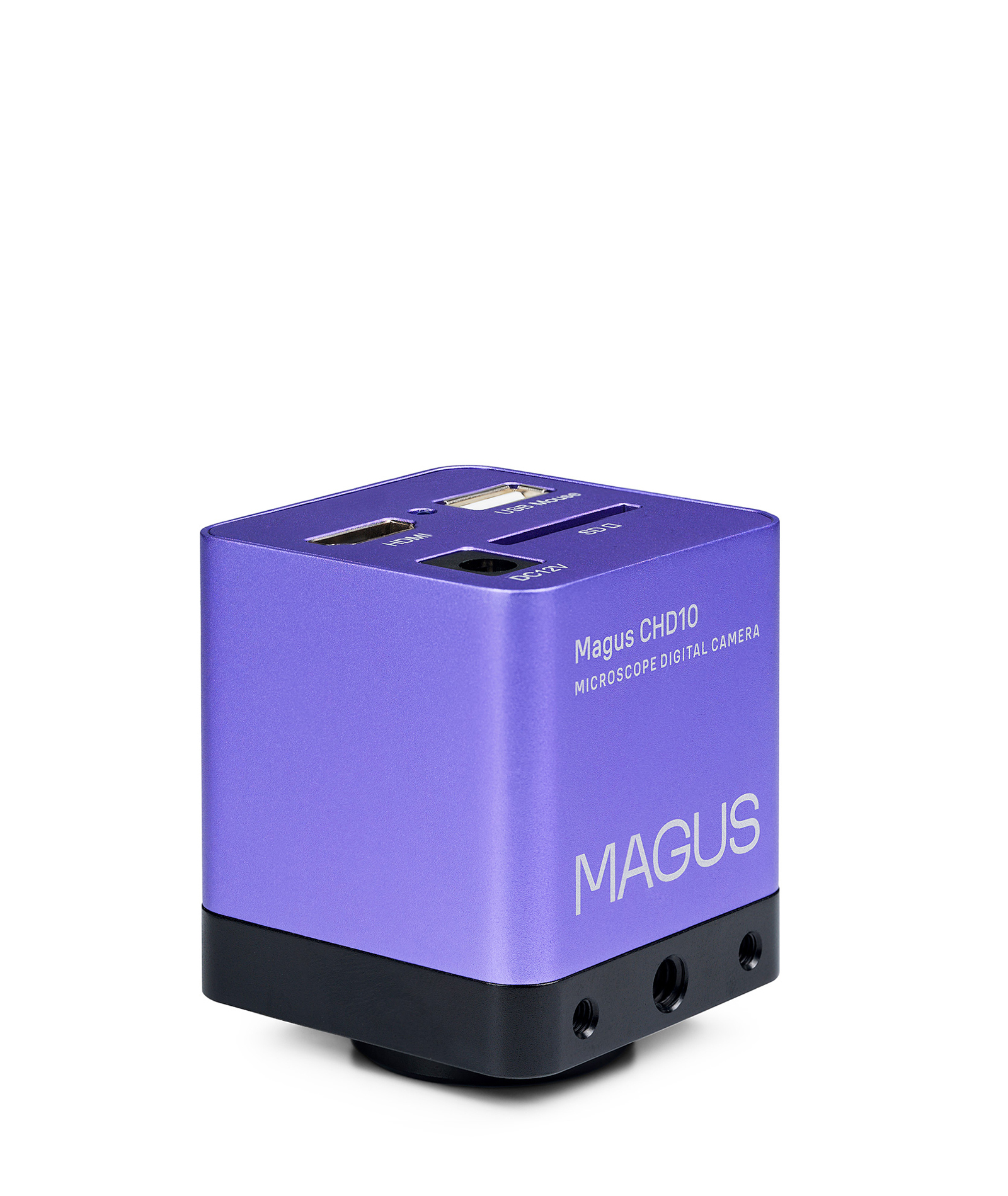

Kamera MAGUS CHD10 je vybavená 2 MP snímačom a vytvára realistické snímky v rozlíšení Full HD s rozlíšením 1920x1080 pixelov. Je to samostatná kamera, ktorá nevyžaduje pripojenie k počítaču ani inštaláciu ďalšieho softvéru. Kameru možno pripojiť priamo k televízoru, monitoru alebo projektoru. Rozhranie HDMI poskytuje vysokú a stabilnú rýchlosť prenosu z kamery na externú obrazovku. Video sa zaznamenáva rýchlosťou 60 snímok za sekundu. Kamera ponúka kombináciu vysokej snímkovej frekvencie (snímok za sekundu) a vysokej šírky pásma HDMI. Výsledkom je živý obraz, plynulý záznam bez zamŕzania a nulové oneskorenie medzi snímkami. Pri maximálnom rozlíšení produkt ponúka dobre vykreslené obrazy, bezchybne sa pohybujúce objekty a zobrazovanie bez oneskorenia.
Monitor

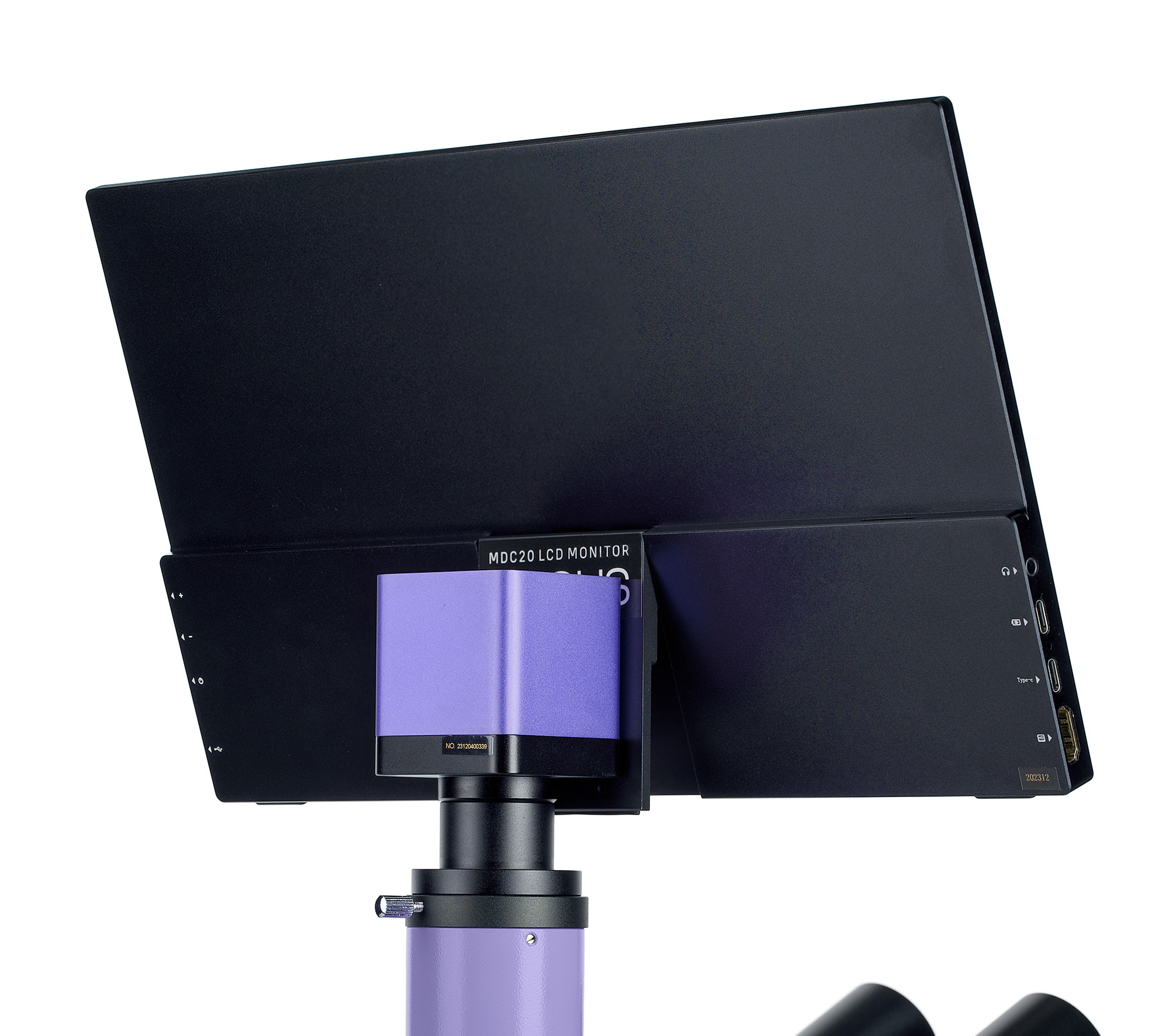

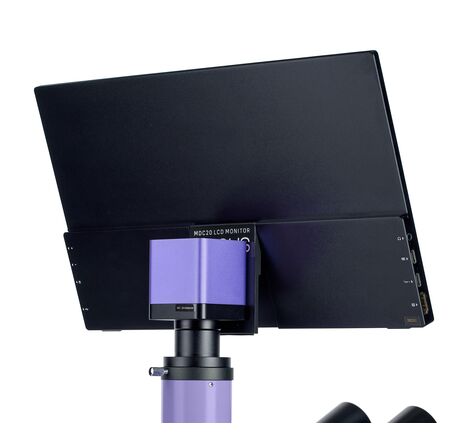

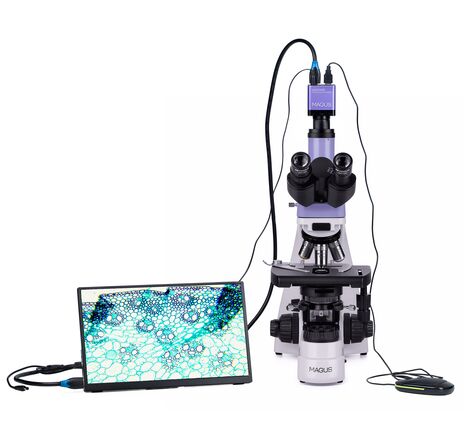

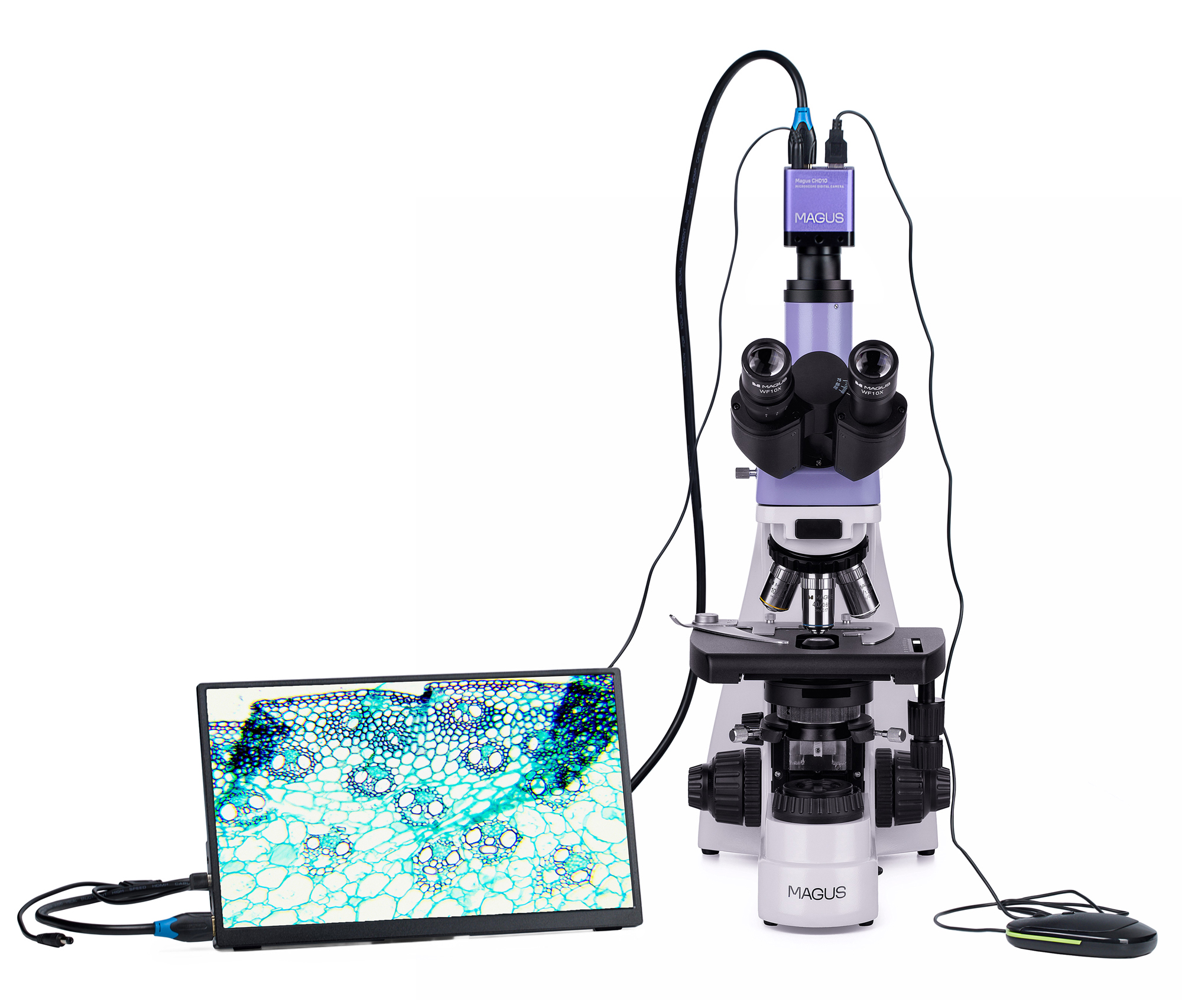

Monitory MAGUS MCD pracujú v kombinácii s kamerami MAGUS CHD a vytvárajú kompletný zobrazovací systém pre mikroskopy MAGUS.

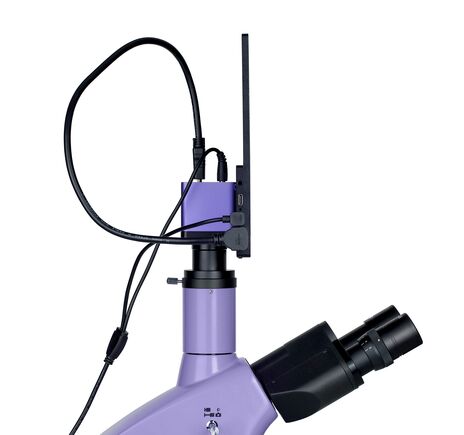

Pripojenie ku kamere je prostredníctvom jej rozhrania HDMI. Monitor zobrazuje obraz v reálnom čase. Jeho displej IPS LCD má široký pozorovací uhol, vysoký jas a dobrý kontrast. Obraz nie je skreslený pri pohľade na obrazovku ani z veľkého uhla. Veľkosť obrazovky je 13,3'.

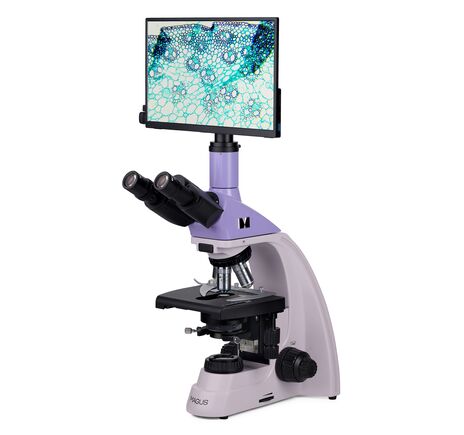

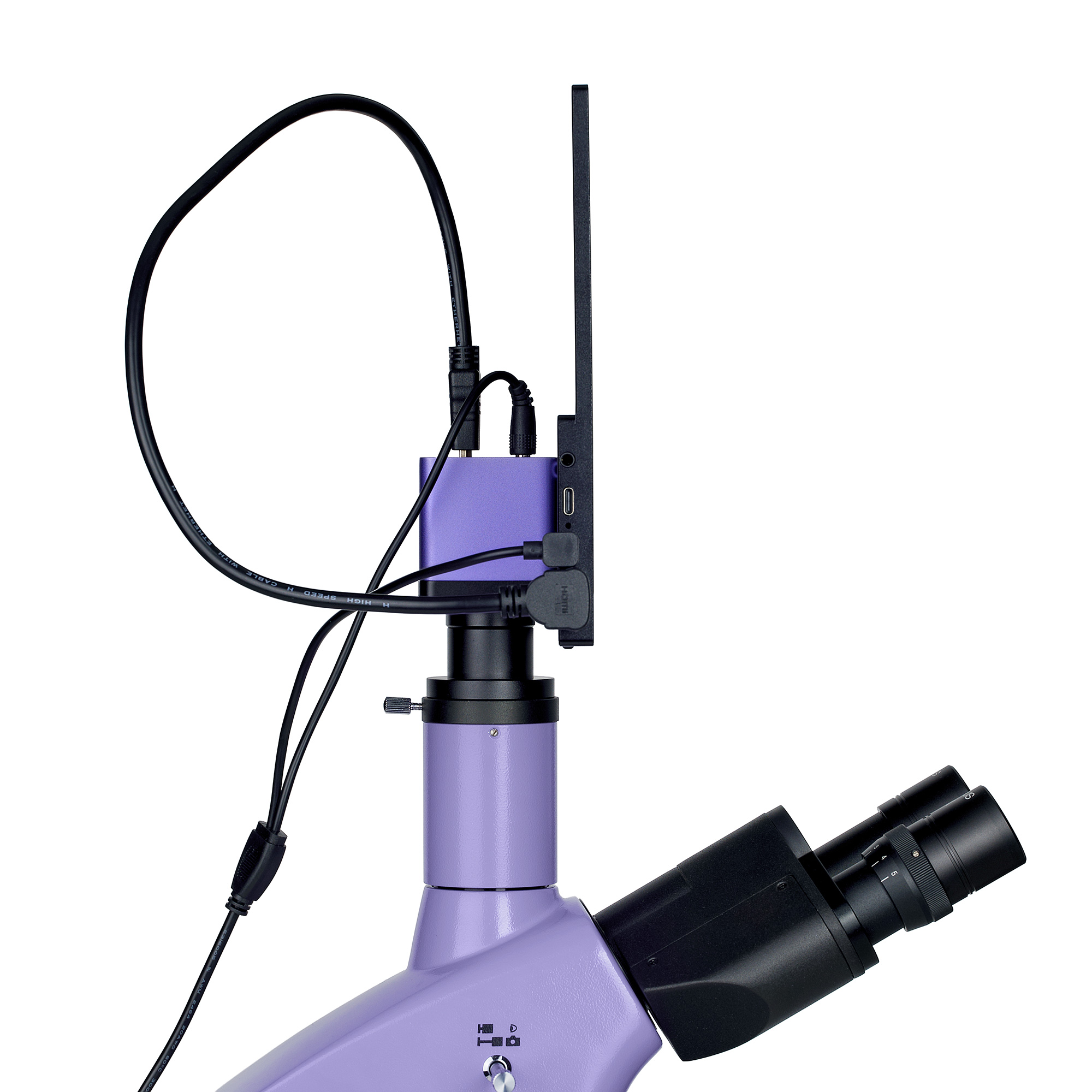

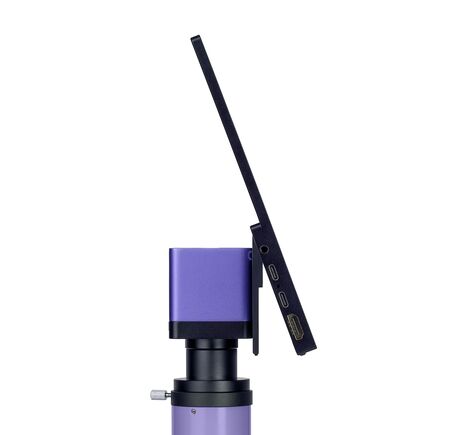

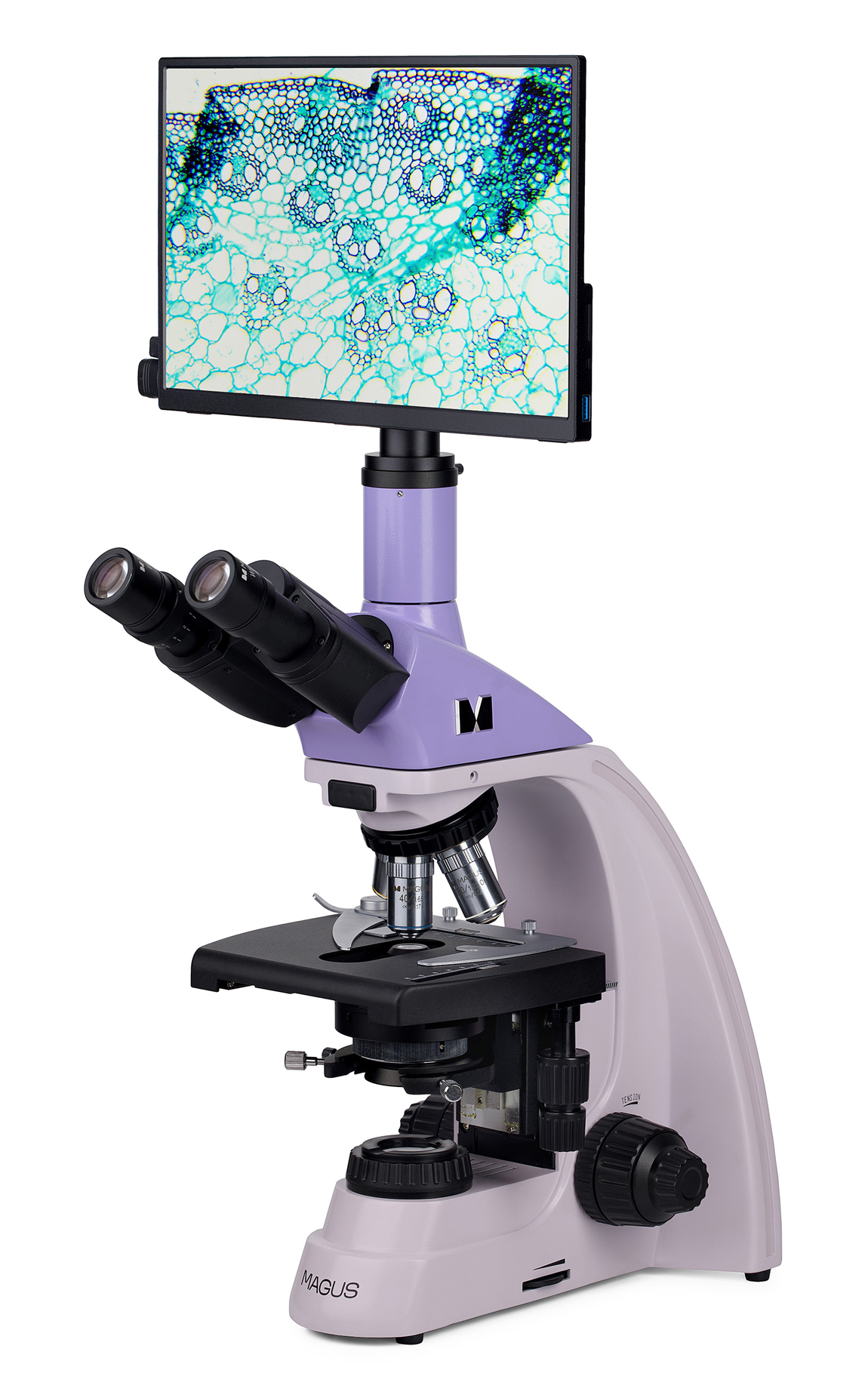

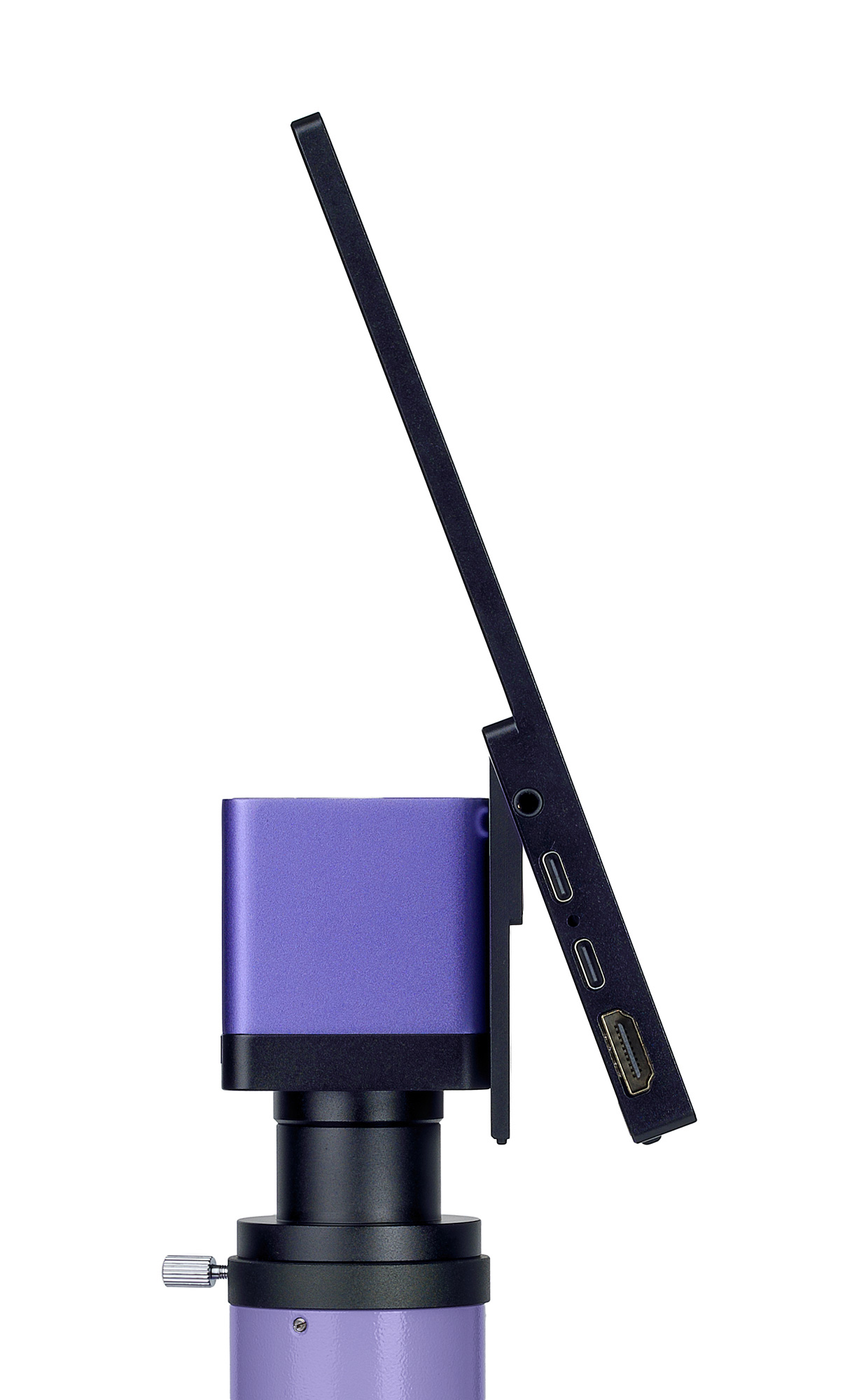

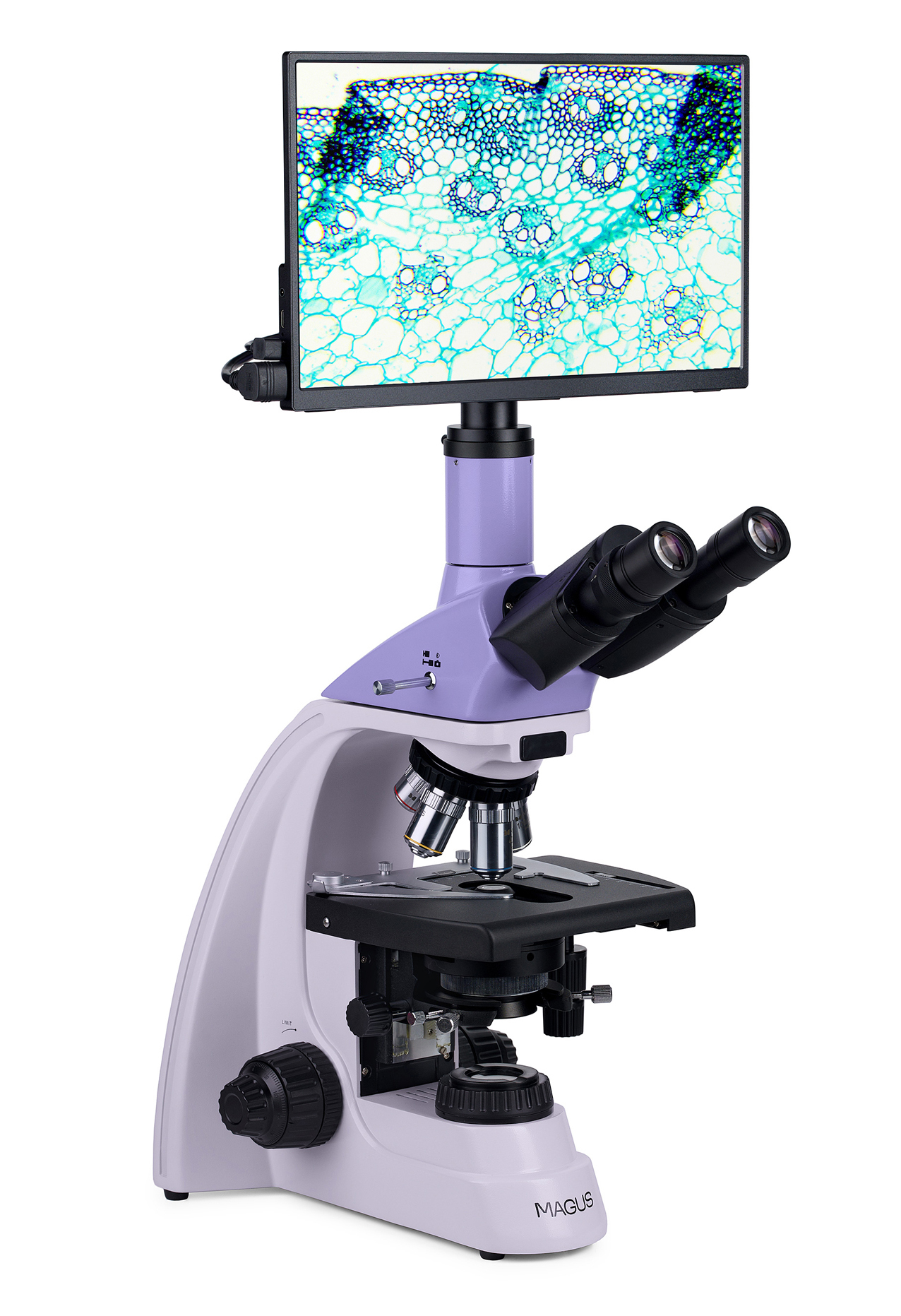

Monitor možno nainštalovať na vodorovný povrch pomocou sklopného stojana alebo ho možno namontovať priamo na fotoaparát či statív.
Optika

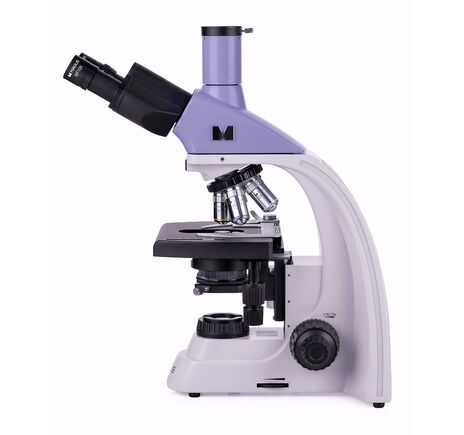

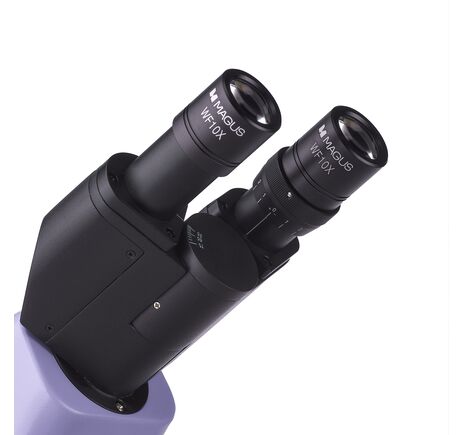

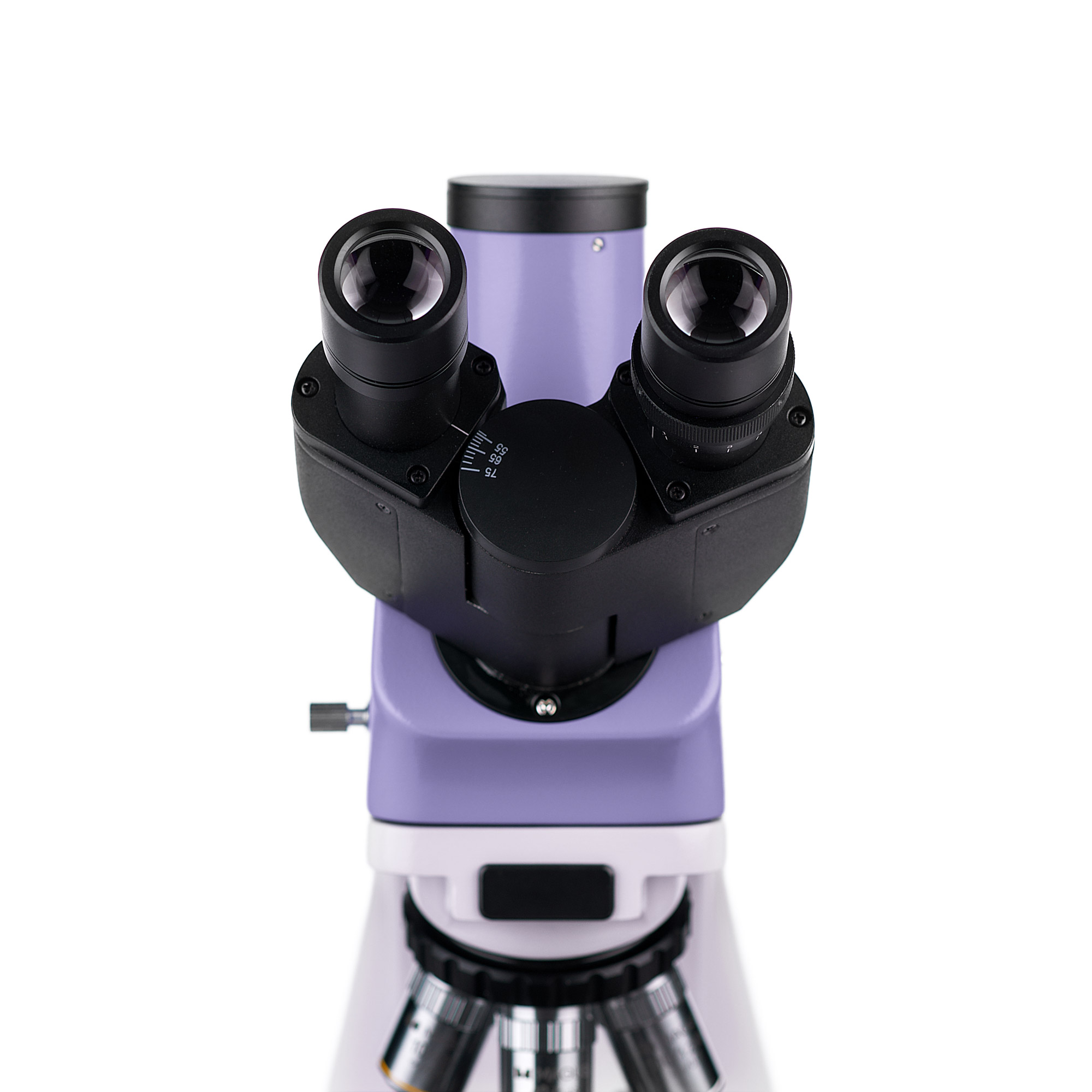

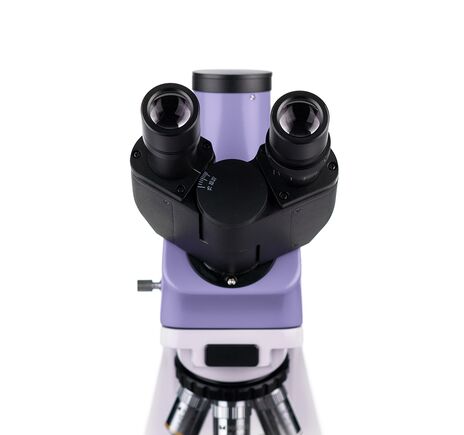

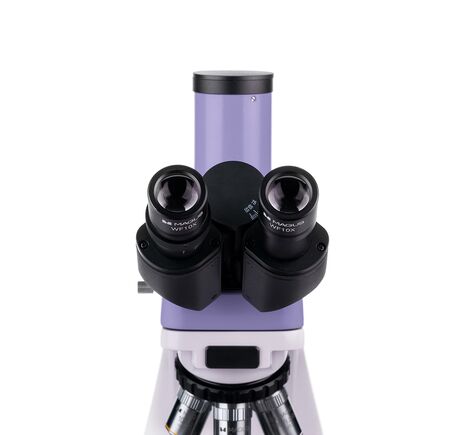

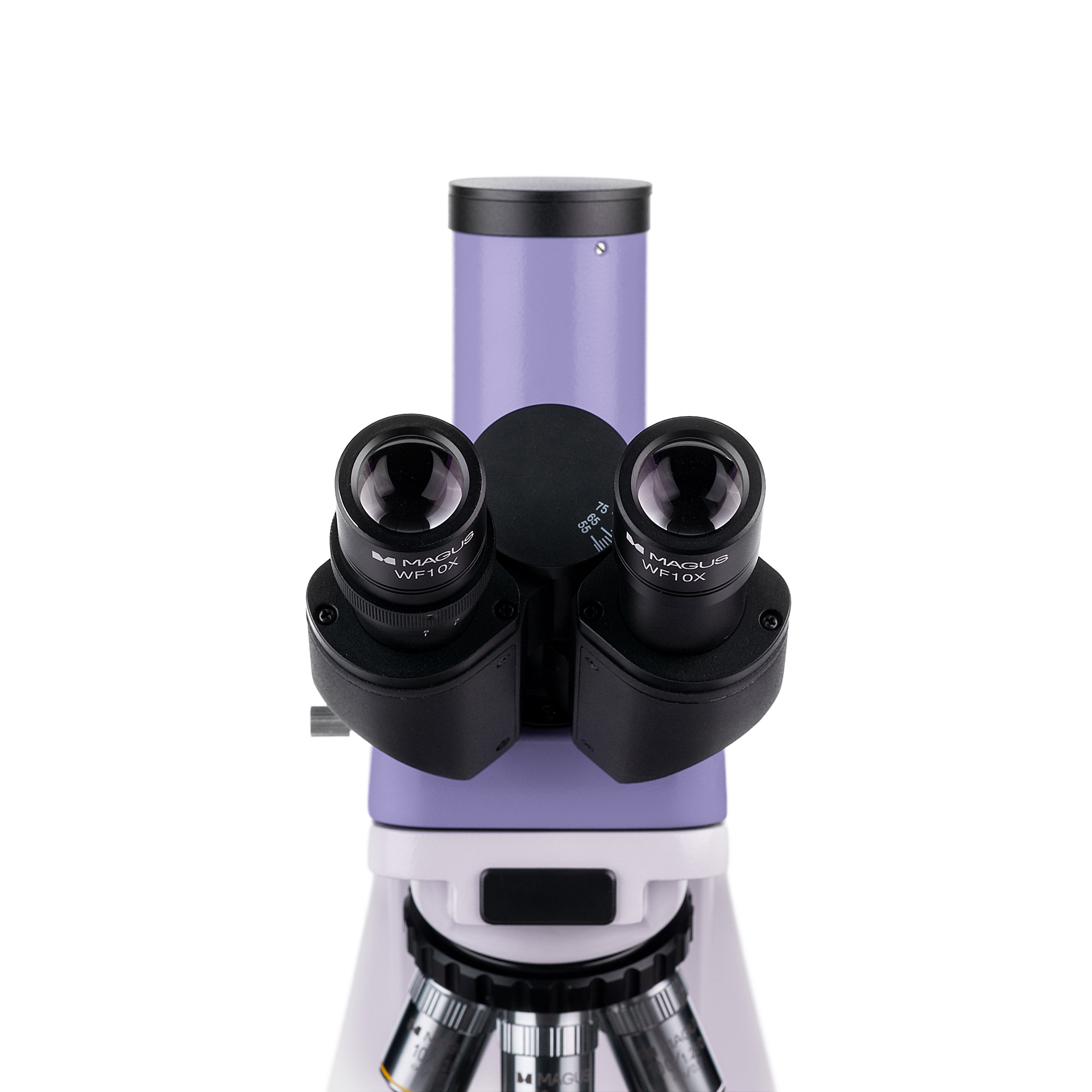

Trojhranná hlava má vertikálnu trubicu na montáž digitálneho fotoaparátu. Fotoaparát (nie je súčasťou dodávky) je vynikajúcim riešením na vytváranie digitálnych archívnych štúdií a výstup snímok na obrazovku externého monitora. Aby bolo možné prispôsobiť pozorovacie trubice výške používateľa, je k dispozícii možnosť otáčania o 360°. Ľavý tubus je vybavený krúžkom na nastavenie dioptrií.

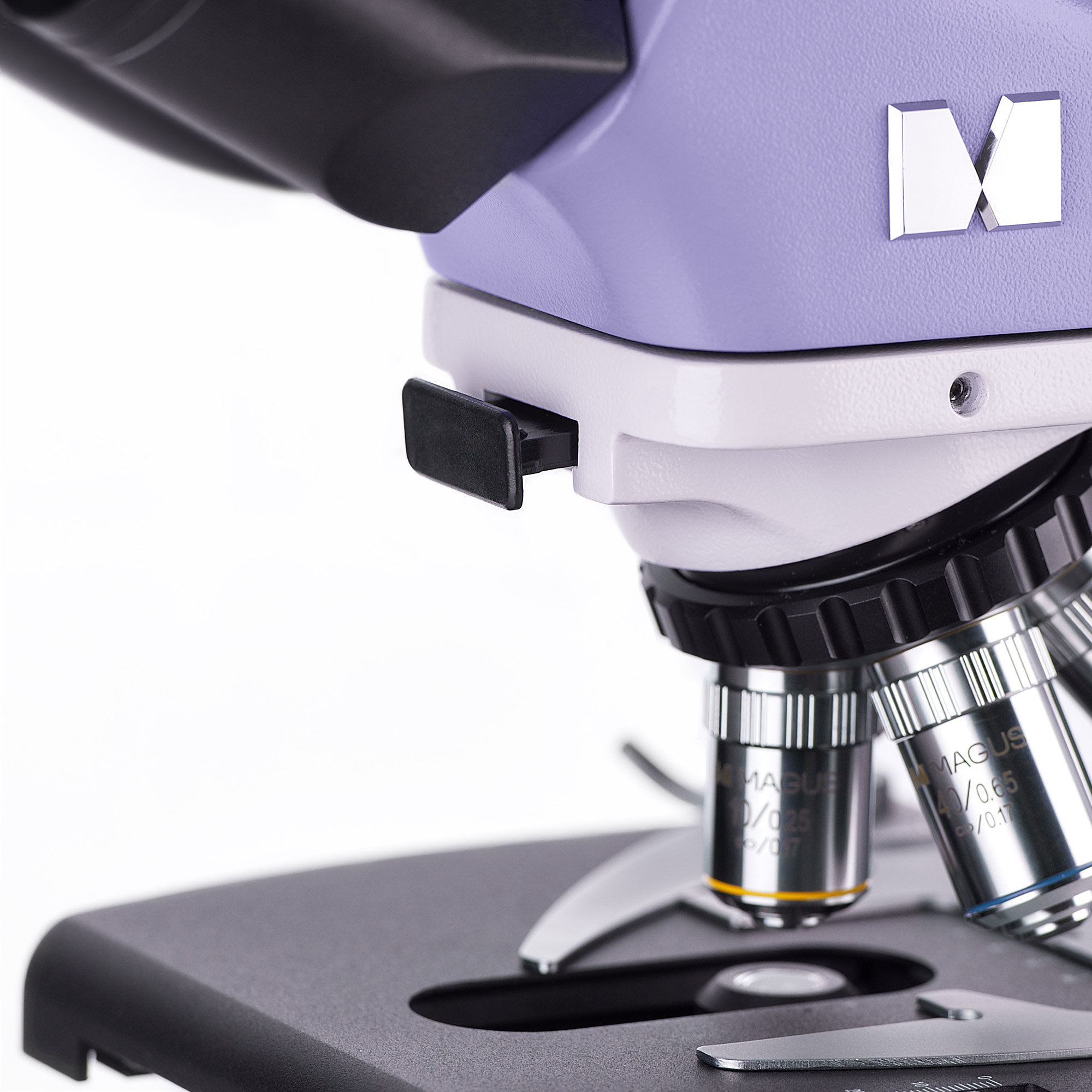

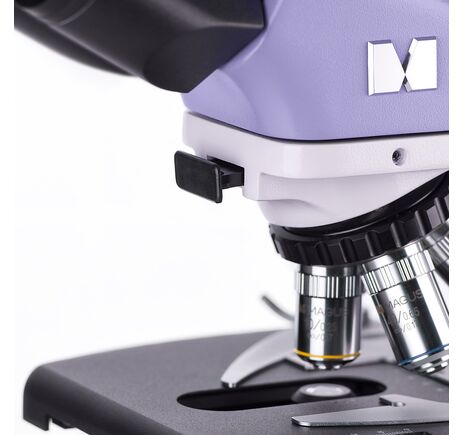

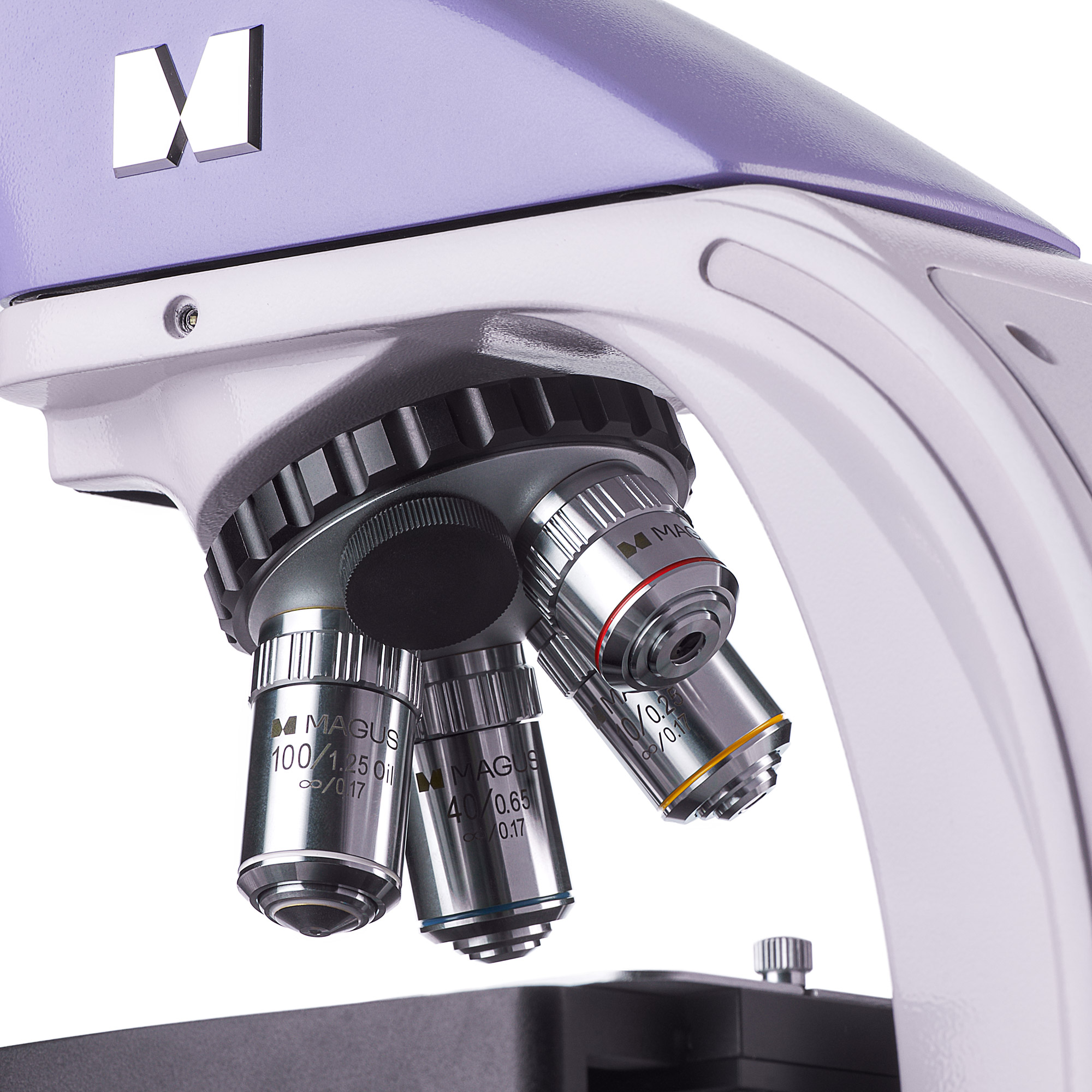

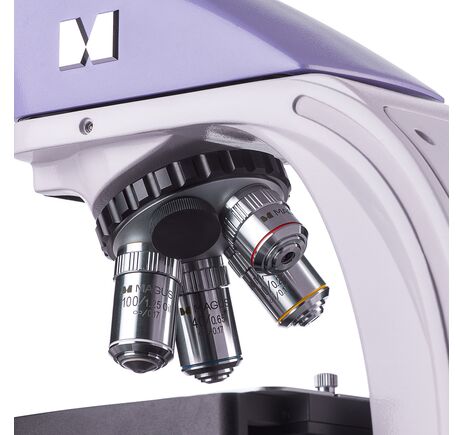

Nosič veže objektívu je otočený dovnútra, takže priestor nad pracovným stolom zostáva voľný. Do vežového nosiča možno súčasne namontovať päť objektívov (4 objektívy sú súčasťou súpravy a piaty slot je ponechaný pre ďalší objektív). V základnej konfigurácii poskytujú objektívy s korekciou na nekonečno zväčšenie od 40 do 1000x. S voliteľnými okulármi možno hornú hranicu zväčšenia zvýšiť na 1500, 1600 alebo 2000x.

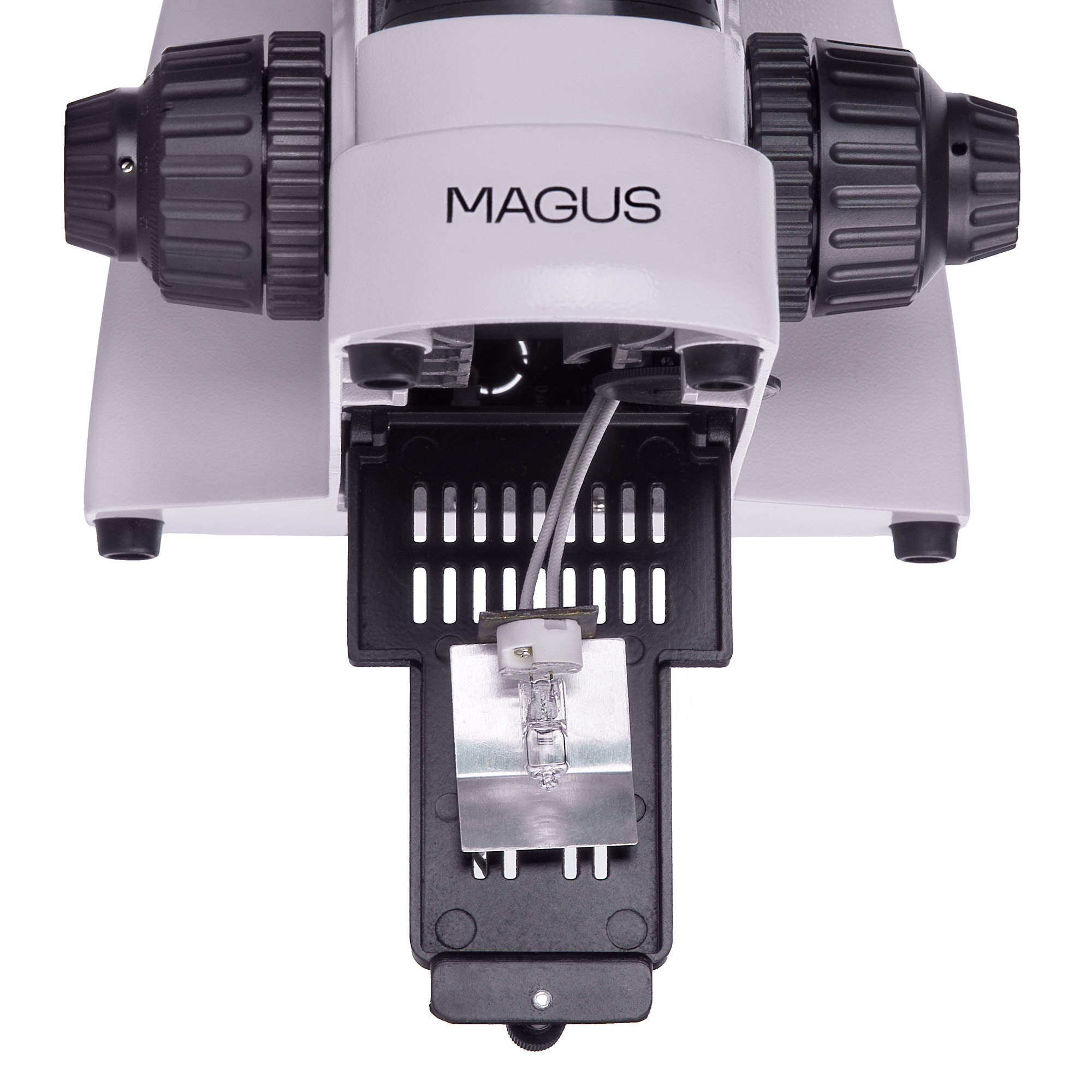

Osvetlenie

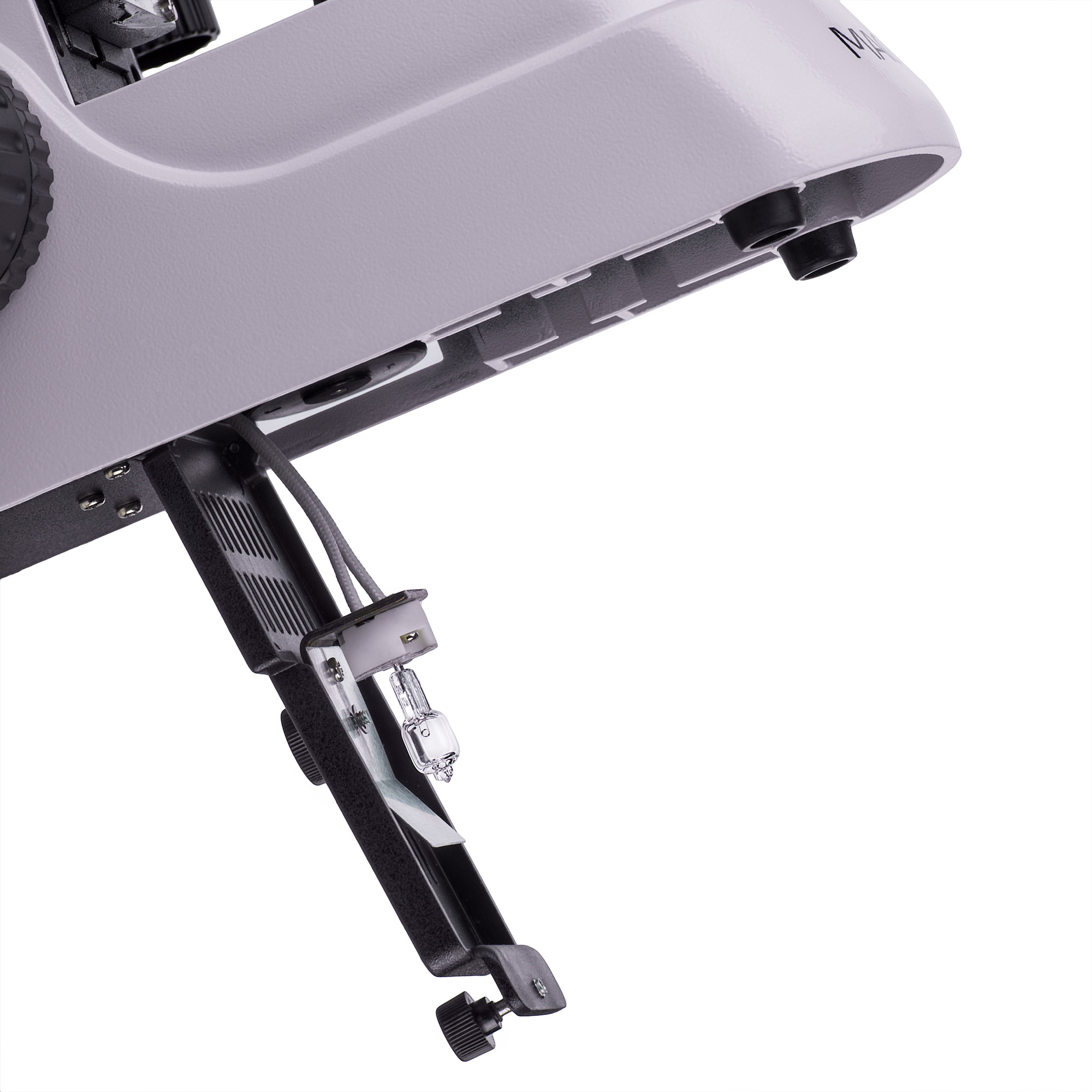

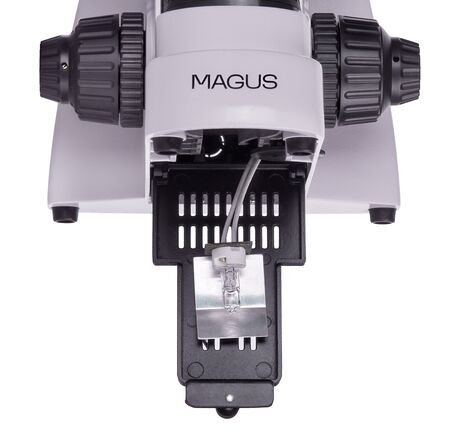

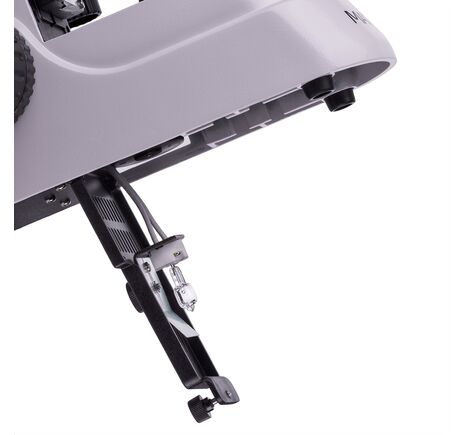

Halogénová žiarovka vytvára osvetlenie s teplým spektrom, ktoré znižuje namáhanie očí a je ideálne na dlhé hodiny práce s mikroskopom. Žiarovka má výkon 30 W, takže jas a kontrast prenášaného obrazu je vysoký bez ohľadu na typ objektívu alebo použitú techniku pozorovania.

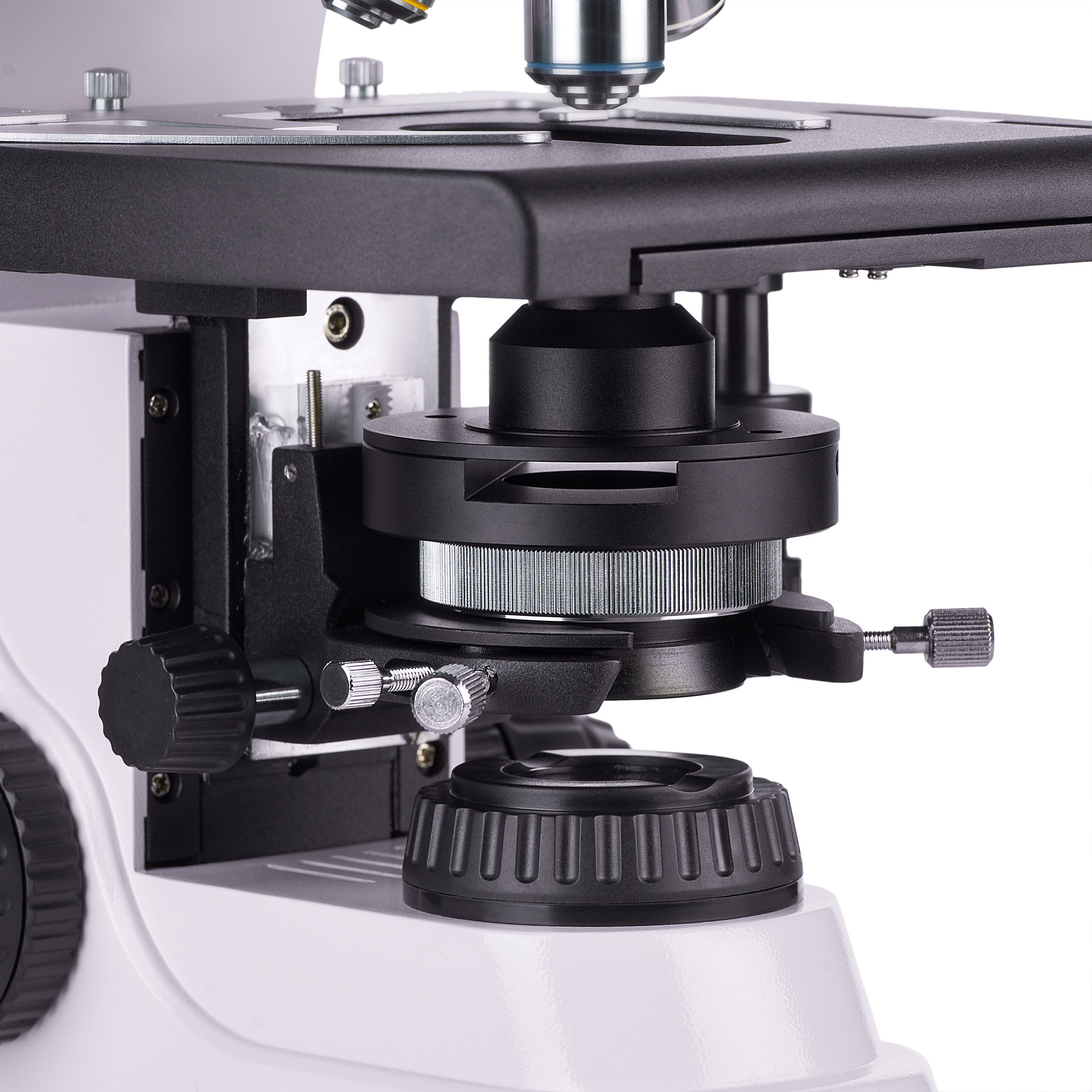

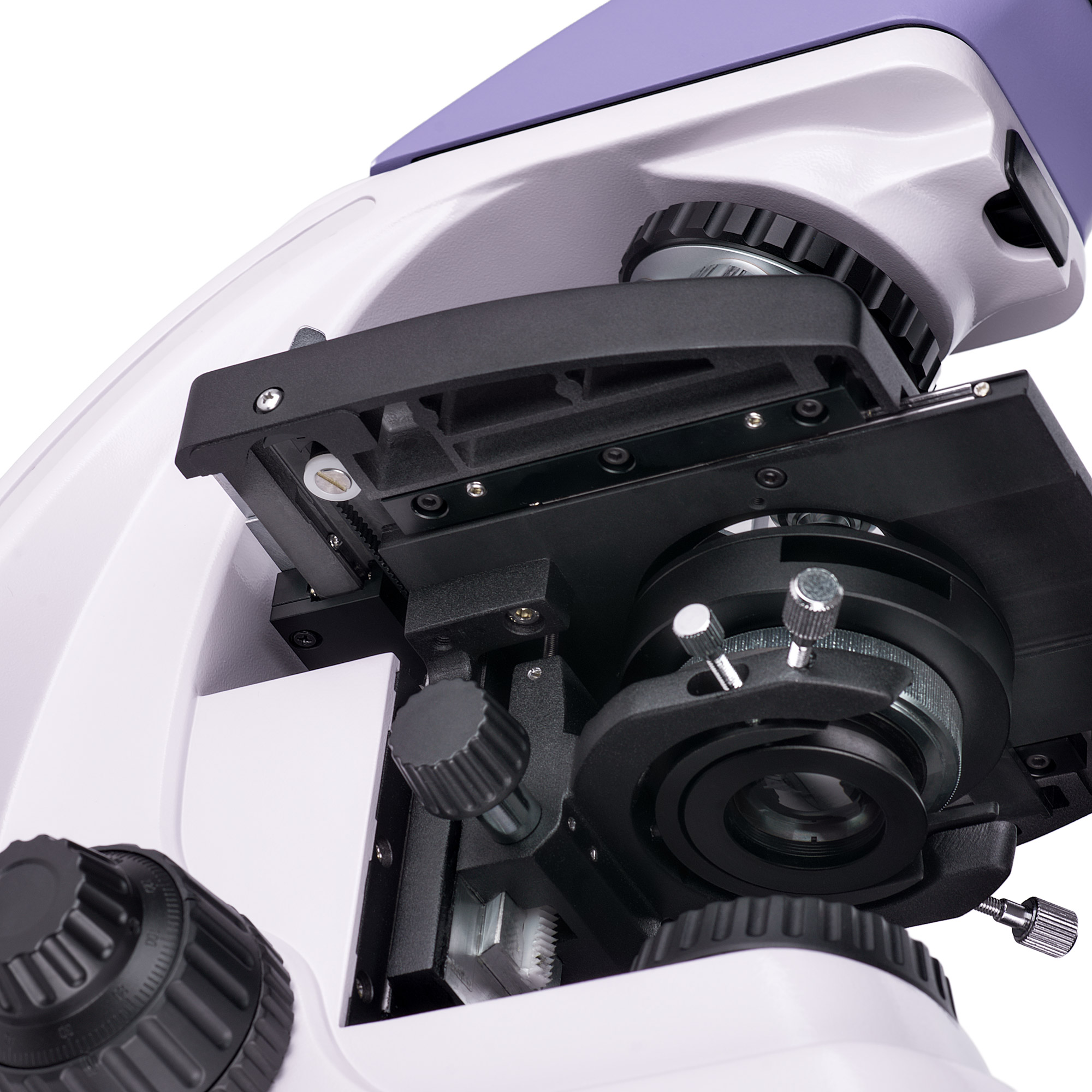

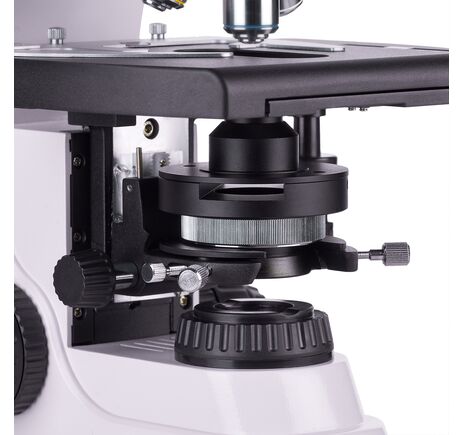

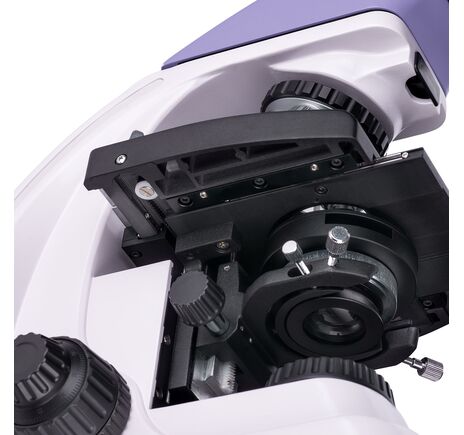

Kondenzátor Abbe je výškovo nastaviteľný a dá sa vycentrovať. Osvetlenie sa ovláda nastavením clony a apertúry poľa a k dispozícii je možnosť nastavenia Köhlerovho osvetlenia na zlepšenie jasu obrazu. Kondenzátor má štrbinu na inštaláciu posuvníka na nastavenie fázového kontrastu alebo tmavého poľa, čo urýchľuje proces a uľahčuje prepínanie medzi rôznymi technikami mikroskopovania.

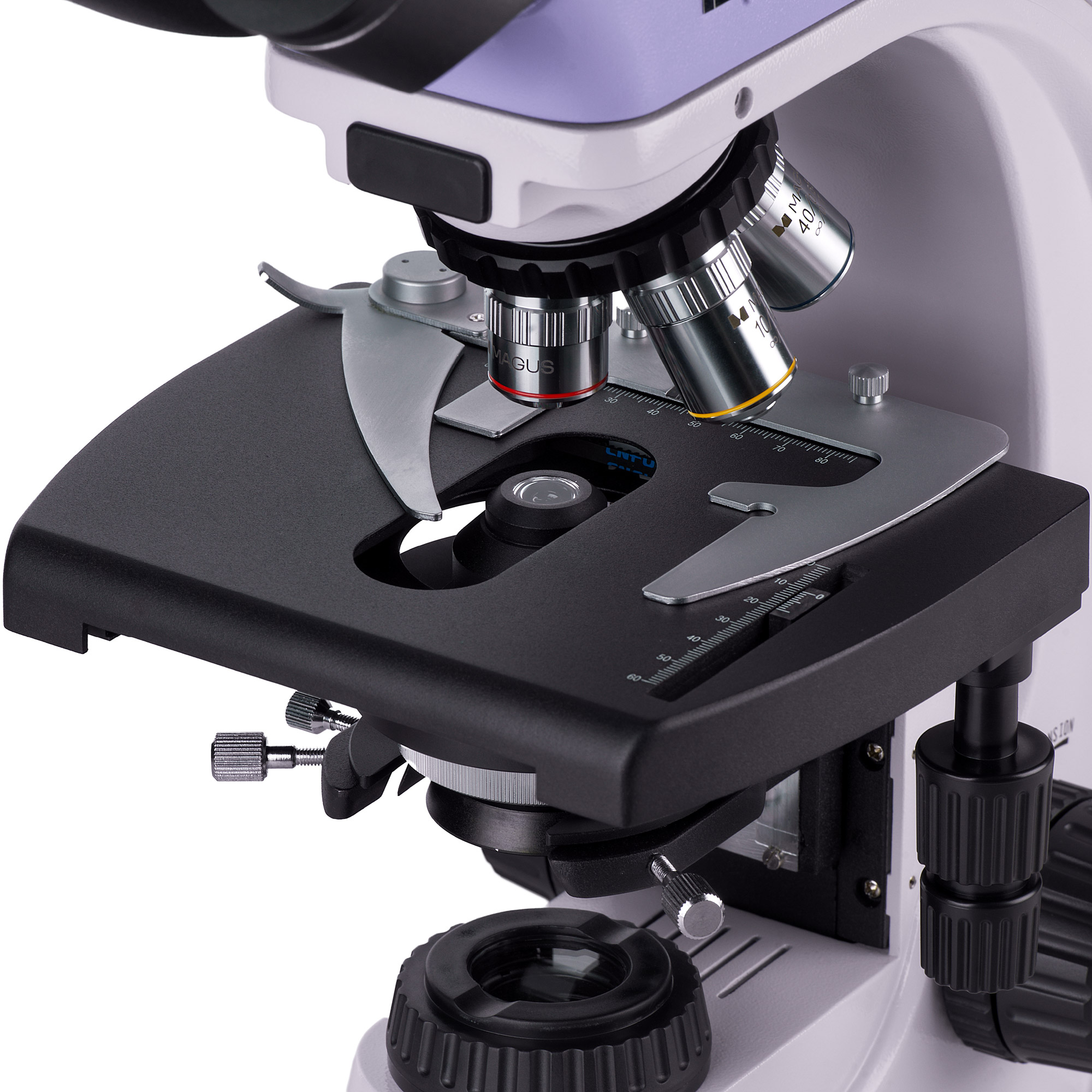

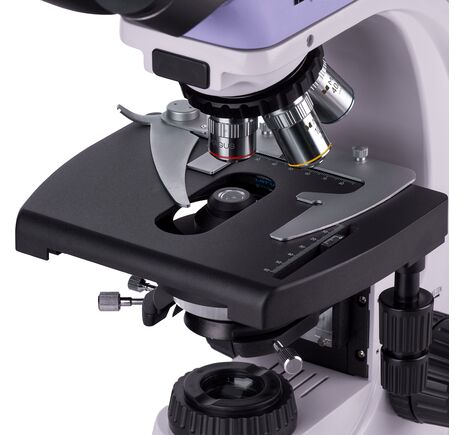

Pracovný stôl a zaostrovací mechanizmus
Na pracovnom stole nie je polohovací stojan. Je to výhoda mechanickej konštrukcie stolíka, pretože uľahčuje ovládanie mikroskopu. Vzorka sa môže na stolíku pohybovať plynulo. Mechanický nástavec je odnímateľný (možno ho odobrať na manuálne snímanie).

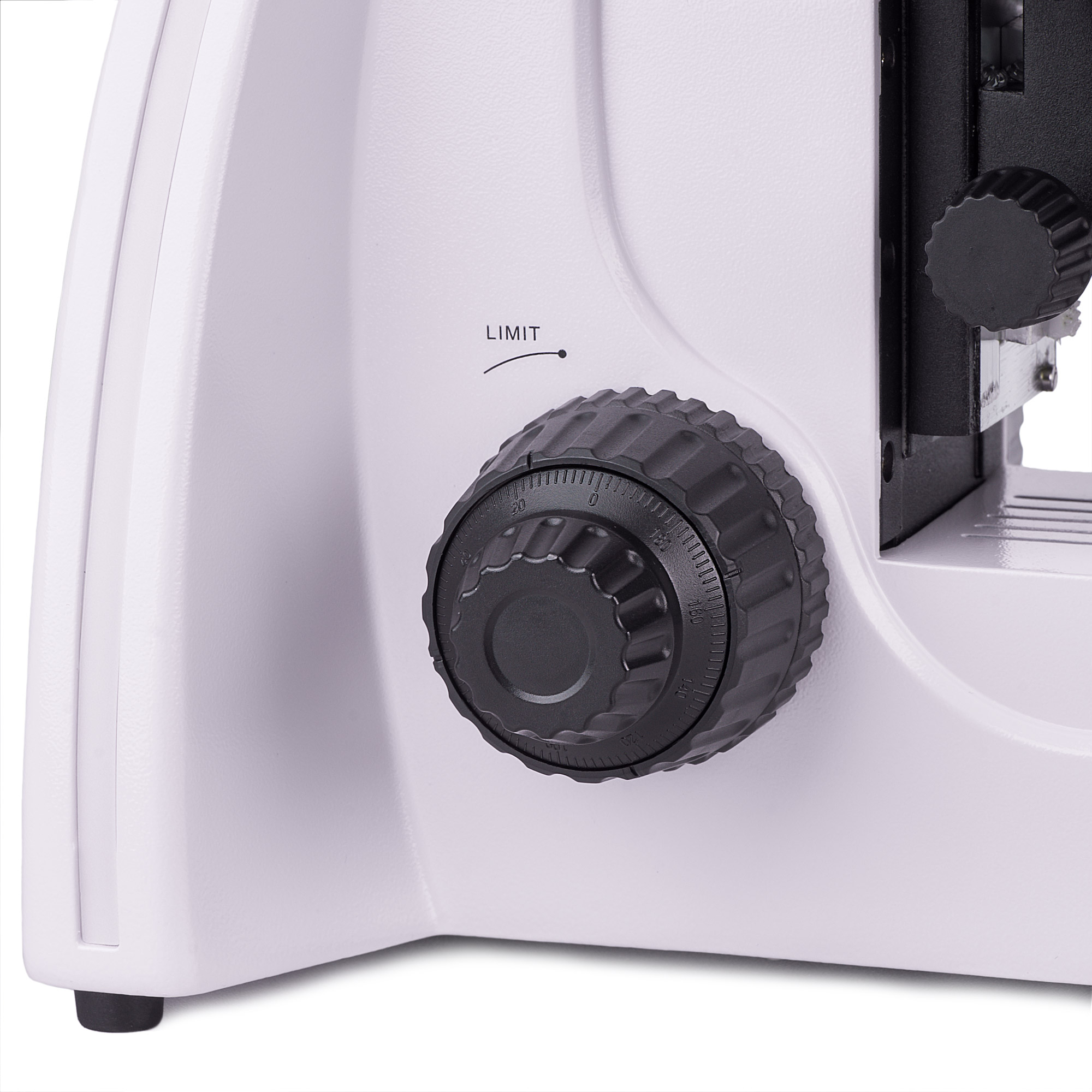

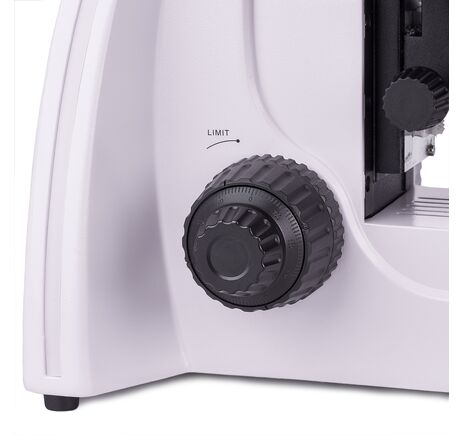

K dispozícii je hrubé a jemné nastavenie zaostrenia, pohyb zaostrovacieho gombíka je plynulý a jednoduchý a nevyžaduje si žiadnu ďalšiu námahu. Mechanizmus hrubého zaostrovania má aretačný gombík a nastavenie tuhosti. Zaostrovacie gombíky sú koaxiálne, umiestnené pre maximálne pohodlie počas dlhých hodín pozorovania a sú umiestnené na základni mikroskopu, takže si môžete pohodlne oprieť ruky o stôl.
Príslušenstvo
Aby ste maximalizovali možnosti mikroskopu MAGUS Bio 230T, môžete ho ďalej rozšíriť o niektoré príslušenstvo. Medzi ne môžu patriť okuláre a objektívy, digitálne fotoaparáty a kalibračné sklíčka, kondenzátory tmavého poľa, zariadenia na pozorovanie v polarizovanom svetle a mikroskopovanie s fázovým kontrastom.
Kľúčové vlastnosti mikroskopu:
- Triokulárna hlava s vertikálnym tubusom na upevnenie digitálneho fotoaparátu
- Otáčanie o 360° podľa výšky pozorovateľa
- Achromatické objektívy s korekciou nekonečna, revolverový držiak pre 5 objektívov

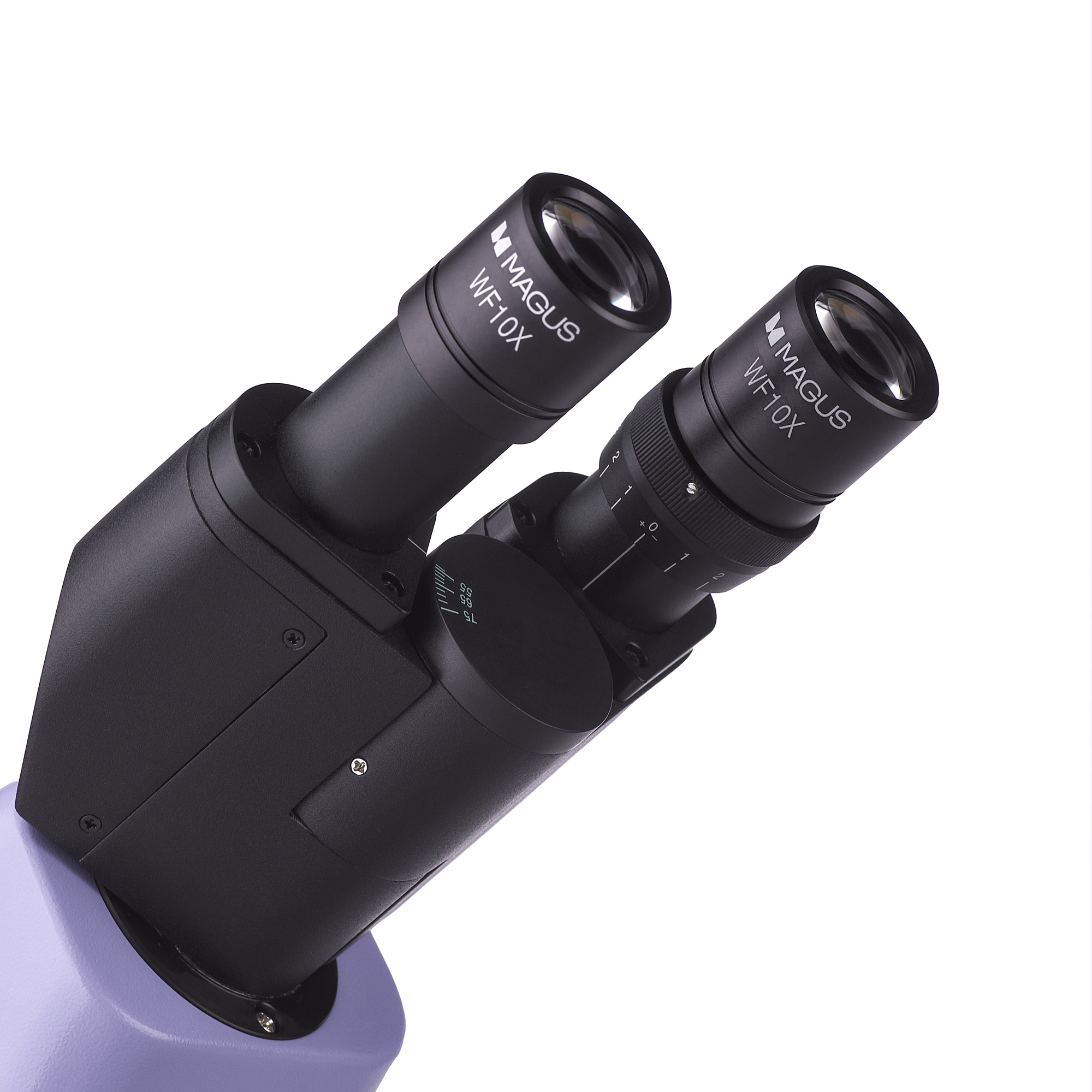

- Dioptrický nastavovací krúžok na ľavom tubuse
- Halogénová žiarovka s výkonom 30 W napájaná zo siete, Abbeho kondenzor so štrbinami pre posuvníky tmavého poľa a fázového kontrastu, clona poľa
- Koaxiálne gombíky na hrubé a jemné zaostrovanie, gombík na zastavenie a gombík na nastavenie tuhosti hrubého zaostrovania
- Voliteľné príslušenstvo na zlepšenie výkonu mikroskopu

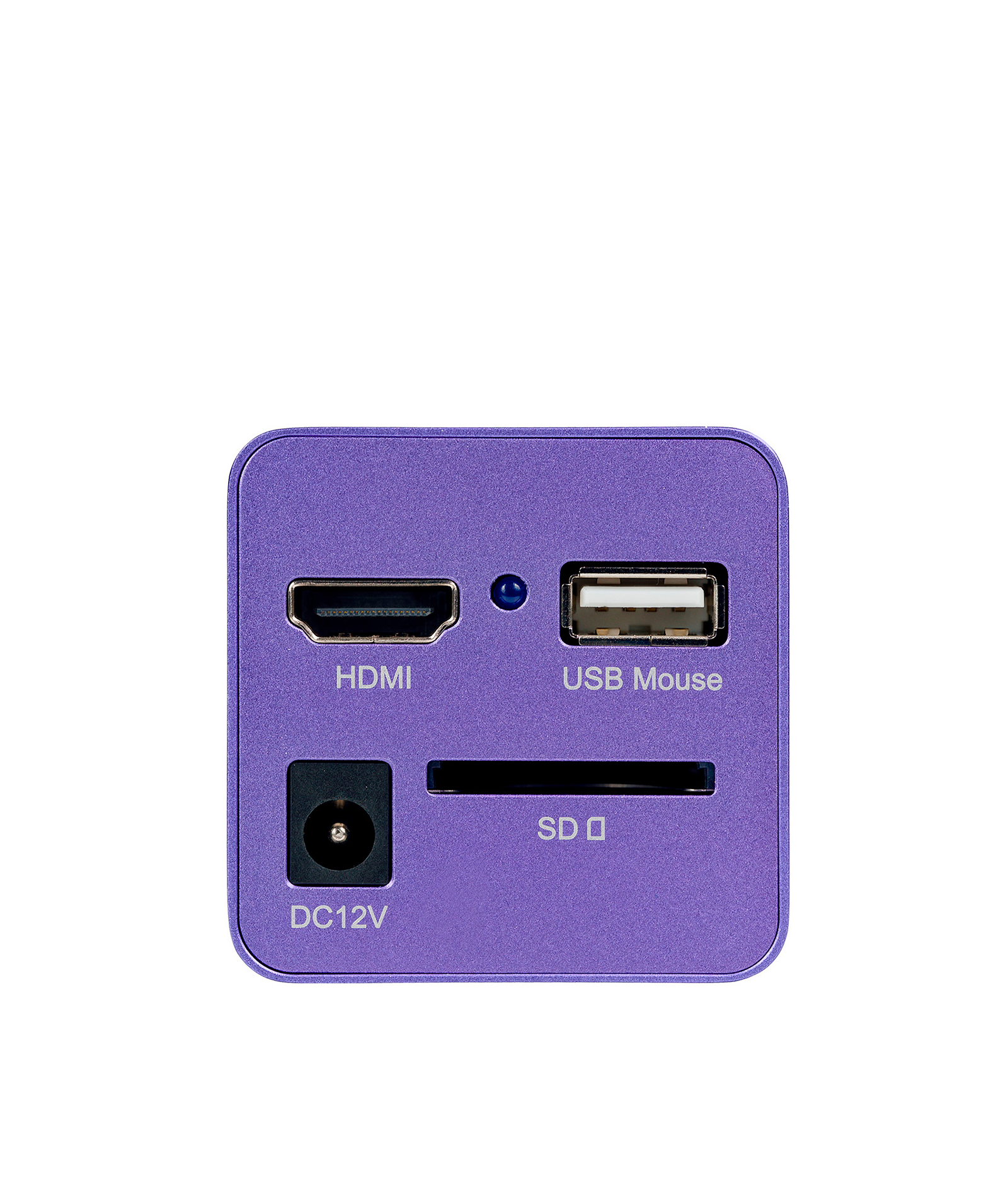

Kľúčové vlastnosti fotoaparátu:

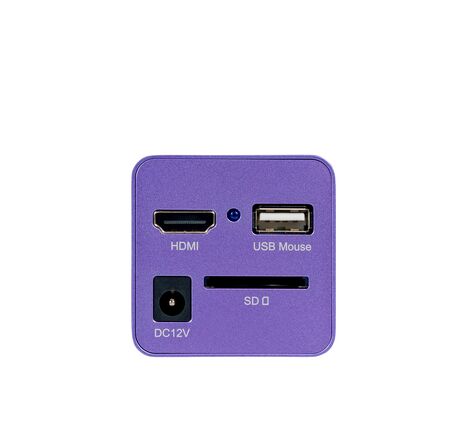

- Kamera funguje samostatne bez pripojenia k počítaču alebo inštalácie akéhokoľvek softvéru
- Rozhranie HMI pre vysokú a stabilnú rýchlosť prenosu údajov
- Rozlíšenie kamery je 1920x1080 pixelov - ideálne na zobrazenie snímok na monitore Full HD
- 60 snímok za sekundu (fps) na pozorovanie pohybujúcich sa vzoriek, nahrávanie videozáznamov a pohyb vzoriek bez trhania alebo oneskorenia obrazu
- Farebný snímač CMOS SONY Starvis s podsvietením poskytuje nízky šum a vysokú citlivosť na svetlo aj pri slabom osvetlení. Získate jasnejšie, čistejšie a farebnejšie snímky
- Softvér s funkciami fotografovania, nahrávania videozáznamov, úpravy/editácie snímok, externého zobrazenia, lineárneho a uhlového merania
Obsah súpravy:
- Digitálny fotoaparát MAGUS CHD10 (digitálny fotoaparát, kábel HDMI (1,5 m), myš USB, pamäťová karta SD 32 GB, napájací adaptér 12 V/1 A (Euro), používateľská príručka a záručný list)
- Monitor LCD MAGUS MCD20
- Základňa so vstupom napájania, zdrojom na pozorovanie v prechádzajúcom svetle, zaostrovacím mechanizmom, pracovným stolíkom, kondenzorom a revolverovým nosičom objektívu
- Trinokulárna hlava
- Achromatický objektív s korekciou na nekonečno: 4x/0,1
- Achromatický objektív s korekciou na nekonečno: 10x/0,25
- Achromatický objektív s korekciou na nekonečno: 40x/0,65 (záves)
- Achromatický objektív s korekciou na nekonečno: 100x/1,25 (pružinový)
- Okuláre s dlhým reliéfom očí 10x/18 mm (2 ks)
- Pútko (2 ks)
- Filtre (4 ks)
- Adaptér pre fotoaparát s C-držiakomdržiakom
- Zásobník na imerzný olej
- Šesťhranný kľúč
- Sieťový napájací kábel
- Prášková ochrana
- Užívateľská príručka a záručný list
Dostupné na vyžiadanie:
- Okulár 15x/11 mm (2 ks)
- Okulár 16x/11 mm (2 ks)
- Okulár 20x/11 mm (2 ks)
- Achromatický objektív s korekciou nekonečna: 20x/0,4
- Zariadenie na fázový kontrast
- Posuvník fázového kontrastu
- Kondenzátor na pozorovanie tmavého poľa NA 0,9
- Kondenzátor na pozorovanie tmavého poľa s ponorením do oleja NA 1,36-1,25
- Sklíčko tmavého poľa
- Polarizačné zariadenie
- Kalibračné sklíčko
| Značka | MAGUS |
| Záruka, Rok | 5 |
| EAN | 5905555017952 |
| Rozmery balenia (DxŠxV), cm | 43.1x27,1x63 |
| Hmotnosť zásielky, kg | 12.65 |
| Hlavica | trinokulárna |
| Uhol sklonu hlavice | 30° |
| Rozsah zväčšenia | od 800x do 1280x |
| Priemer tubusu oka v mm | 23.2 |
| Objektív | plochý achromatický s korekciou na nekonečno: 4x/0,1 10x/0,25 40xs/0,65 100xs/1,25 (ponorenie do oleja) parfokálna vzdialenosť 45 mm (*voliteľné: 20x/0,4) |
| Operačný držiak | pre 5 objektívov |
| Operačná vzdialenosť, mm | 18,89 (4x) 5,95 (10x) 0,775 (40xs) 0,36 (100xs) 2,61 (20xs) |
| Intrapupilárna vzdialenosť (IPD), mm | 48 - 75 |
| Stôl, mm | 180x150 |
| Výška stola podľa zaostrovacieho mechanizmu, mm | 75/50 |
| Dioptrická korekcia okulára, dioptrie | ±5 (na ľavom tubuse) |
| Kondenzátor | Kondenzátor s číselnou apertúrou Abbe 1,25, stredovo nastaviteľný, výškovo nastaviteľný, nastaviteľná apertúra, štrbina pre posuvník tmavého poľa a posuvník fázového kontrastu, uchytenie v tvare rybej kosti |
| Apertúra | nastaviteľná clona, nastaviteľná clona kondenzátora |
| Ostrenie | koaxiálne, hrubé zaostrovanie (21 mm, 39,8 mm/kruh, s aretačným gombíkom a gombíkom na nastavenie tuhosti) a jemné zaostrovanie (0,002 mm) |
| Regulácia jasu | áno |
| Typ svetelného zdroja | Halogénová žiarovka 12 V/30 W, G4 |
| Teplotný rozsah kamery, °C | 5 - 35 |
| Stupeň náročnosti montáže a inštalácie | komplikovaný |
| Umiestnenie svetelného zdroja | spodný |
| Hmotnosť, kg | 8 |
| Rozmery, mm | 200x436x400 |
| Senzor | SONY Starvis CMOS |
| Farebný/čiernobiely | Farebný |
| Megapixely | 2 |
| Maximálne rozlíšenie, px | 1920x1080 |
| Veľkosť snímača, mkm | 1/2,8'' (5,57x3,13 mm) |
| Veľkosť pixla, mkm | 2.9x2,9 |
| Citlivosť na svetlo | 1300 mV pri 1/30 s |
| Doba expozície | 0,04 ms - 1000 ms |
| Záznam videa | áno |
| Formát snímky | *.jpg |
| Spektrálny rozsah, nm | 380-650 (zabudovaný IR filter) |
| Typ uzávierky | ERS (elektronická rolovacia uzávierka) |
| Požiadavky na systém | Nie je potrebné pripojenie k počítaču |
| Typ montáže | C-držiak |
| Napájanie fotoaparátu | 12V sieťový adaptér, 1 A |
| Rozsah prevádzkovej teploty kamery, °C | -10 - 50 |
| Rozsah prevádzkovej vlhkosti, % | 30 - 80 |
| Softvér | HDMI: Integrovaný |
| == Oddeľovač=== | Monitor |
| Typ matice | IPS |
| Uhlopriečka displeja, palce | 13.3 |
| Rozlíšenie displeja, px | 1920x1080 (Full HD) |
| Pomer uhlov | 16:9 |
| Jas, cd/m² | 400 |
| Kontrast | 1000:1 |
| Horizontálny/vertikálny pozorovací uhol, ° | 178/178 |
| Veľkosť viditeľnej plochy obrazovky (šxv), mm | 295x165 |
| Rozstup pixelov (ŠxV), mm | 0,154x0,154 |
| Frekvencia optického zdroja, Hz | 60 |
| Životnosť podsvietenia LED, h | 50000 |
| Rozsah teploty kamery, °C | -15 - 55 |
| Rozsah prevádzkovej vlhkosti, % | 10 - 90 |
| Typ | biolog, svetelný/optický, digitálny |
| Hlavica | Gemelová hlavica (Seidentopf, otočná o 360°) |
| Zväčšenie, x | 40-1000 základná konfigurácia (*voliteľné: 40-1500/1600/2000) |
| Okuláre | 10x/18 mm, očný reliéf: 10 mm (*voliteľné: 15x/11 mm, 16x/11 mm 20x/11 mm) |
| Pracovný stôl, mm | dvoosý mechanický stôl, bez polohovacieho stojana |
| S osvetlením | halogénovým |
| Napájanie | 220±22 V, 50 Hz, striedavý prúd |
| Svetelné filtre | áno |
| Dodávateľné prídavné zariadenia | prístroj pre fázový kontrast (kondenzor a šošovky), kondenzor pre tmavé pole (pre suché šošovky alebo ponorené do oleja), polarizačné zariadenie (polarizátor a analyzátor) |
| Typ používateľa | skúsenejší používatelia, Profesionáli |
| Použiteľnosť | Laboratórium/medicína |
| Metódy pozorovania | Svetelné pole |
| Púzdro/kabel/taška v cene | Ochrana proti prachu |
| Konektory rozhrania | HDMI 1,4 |
| Pamäťová karta | SD do 32 GB |
| Doplnkové zariadenia | Myš (USB) |
| Miesto montáže | trinokulárny tubus, tubus okulára namiesto okulára |
| Formát videa | *.h264, *.mp4 |
| Telo | pevný hliník |
| Špecifikácie napájacieho adaptéra striedavého prúdu | Vstup: striedavý prúd 100-240 V, 50/60 Hz, výstup: DC 12 V/1 A |
| Počet zobrazovaných farieb | 16,7 m |
| Typ podsvietenej matice | LED |
| Rozhranie | HDMI |
| Napájanie | AC 110-220 V, DC 5-12 V/1 A (typ C) |
| Spotreba energie, W | 12 (max.) |
Technické parametre
Laboratórny biologický mikroskop s trinokulárnou hlavicou, digitálnou kamerou a IPS monitorom
Konštrukcia mikroskopu
| Typ mikroskopu | Priamy mikroskop |
| Optický systém | Nekonečný (∞) |
| Typ hlavice | Trinokulárna |
| Typ tubusu | Siedentopf |
| Sklon hlavice | 30° |
| Otáčanie hlavice | 360° |
| Zväčšenie hlavice | 1× |
| Interpupilárna vzdialenosť | 48 – 75 mm |
| Priemer okulárového tubusu | 23,2 mm |
| Zobrazovacie pole | Flat-field |
Kontrastné metódy
| Svetlé pole | Áno |
| Tmavé pole | Voliteľné |
| Fluorescencia | Voliteľné |
| Polarizácia | Voliteľné |
| Fázový kontrast | Voliteľné |
Okuláre
| Štandardný okulár | 10× / 18 mm |
| Dioptrická korekcia | ±5 D (ľavý tubus) |
| Očný odstup | 10 mm |
| Voliteľné okuláre | 10×/20 s mierkou; 15×/11; 16×/11; 20×/11 |
Objektívy
| Optická koncepcia | Achromatické objektívy pre nekonečný systém |
| Parfokálna vzdialenosť | 45 mm |
| Revolverový nosník | 5-polohový |
| 4× | NA 0,10; pracovná vzdialenosť 18,89 mm |
| 10× | NA 0,25; pracovná vzdialenosť 5,95 mm |
| 40× | NA 0,65; pracovná vzdialenosť 0,775 mm |
| 100× (imerzný olej) | NA 1,25; pracovná vzdialenosť 0,36 mm |
| Voliteľné objektívy | 20× / NA 0,40; 60× / NA 0,80 |
| Pružinová ochrana | 40×, 60×, 100× |
| Celkové zväčšenie | 40× – 1000× (voliteľne 1500× / 1600× / 2000×) |
Pracovný stolík
| Typ | Dvojvrstvový mechanický stolík |
| Rozmery stolíka | 180 × 150 mm |
| Rozsah posuvu X–Y | 75 × 50 mm |
Kondenzor
| Typ | Abbe |
| Numerická apertura | 1,25 |
| Centrovanie | Nastaviteľné |
| Výškové nastavenie | Áno |
| Clona | Irisová clona |
| Slot pre moduly | Pre tmavé pole a fázový kontrast |
Zaostrovanie
| Mechanizmus | Koaxiálne hrubé a jemné zaostrovanie |
| Zdvih hrubého zaostrenia | 21 mm |
| Posuv na otáčku | 39,8 mm |
| Rozlíšenie jemného zaostrenia | 2 µm |
| Regulácia tuhosti | Áno |
| Zámok zaostrenia | Áno |
Osvetlenie
| Typ osvetlenia | Prechádzajúce svetlo |
| Zdroj svetla | Halogénová žiarovka |
| Výkon | 12 V / 30 W |
Digitálna kamera
| Senzor | SONY Starvis CMOS |
| Farebný režim | Color |
| Rozlíšenie | 1920 × 1080 px |
| Megapixely | 2 MP |
| Veľkosť senzora | 1/2.8" |
| Veľkosť pixelu | 2.9 × 2.9 µm |
| Snímková frekvencia | 60 fps (Full HD) |
| Rozhranie | HDMI 1.4 |
| Formát obrázkov | JPG |
| Formát videa | H.264, MP4 |
| Montáž | C-mount |
| Pamäťová karta | SD do 32 GB |
| Spektrálny rozsah | 380 – 650 nm |
| Napájanie | 12 V / 1 A |
Monitor
| Typ panelu | IPS |
| Uhlopriečka | 13,3" |
| Rozlíšenie | 1920 × 1080 (Full HD) |
| Pomer strán | 16:9 |
| Jas | 400 cd/m² |
| Kontrast | 1000:1 |
| Pozorovacie uhly | 178° / 178° |
| Počet farieb | 16,7 milióna |
| Rozhranie | HDMI |
| Obnovovacia frekvencia | 60 Hz |
| Podsvietenie | LED |
| Životnosť podsvietenia | 50 000 h |
| Spotreba | 12 W (max.) |
