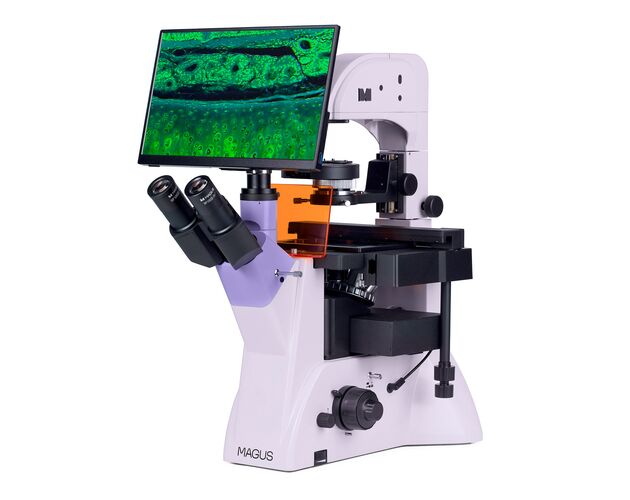

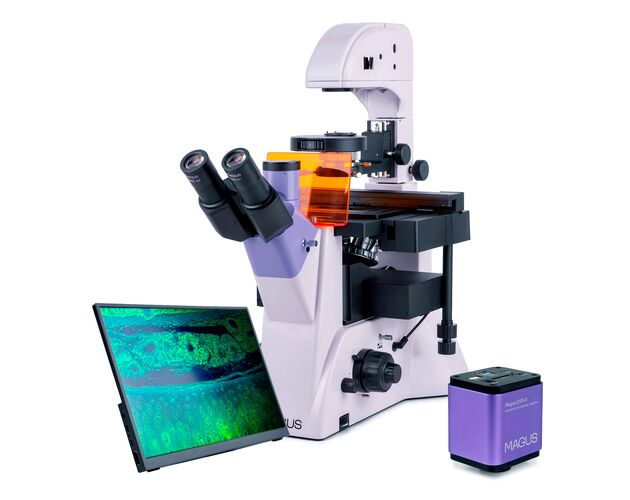

MAGUS Lum VD500L LCD Fluorescenčný digitálny invertovaný mikroskop

Popis

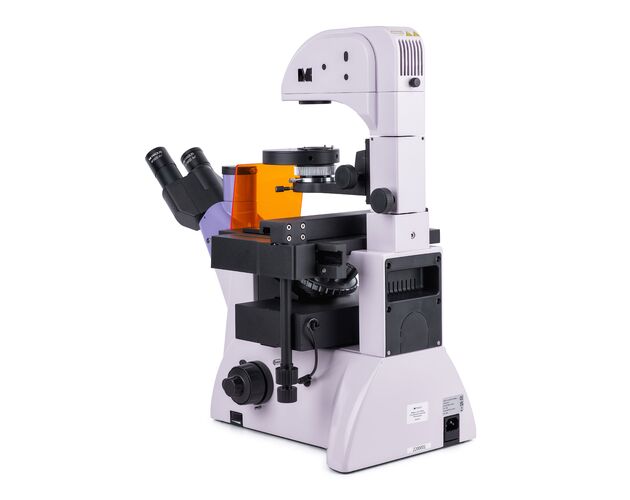

Invertovaný mikroskop MAGUS Lum V500L je profesionálny fluorescenčný mikroskop určený na pozorovanie v odrazenom svetle a zároveň na mikroskopiu v jasnom poli a s fázovým kontrastom v prechádzajúcom svetle. Vďaka invertovanej konštrukcii je ideálny na štúdium vzoriek v laboratórnych nádobách, ako sú Petriho misky, kultivačné banky a ďalšie typy nádob s hrúbkou dna 1,2 mm. Mikroskop je vhodný pre výskum, rutinnú laboratórnu diagnostiku aj výučbu a ponúka spoľahlivý výkon pri práci so živými bunkovými kultúrami aj ďalšími biologickými vzorkami.

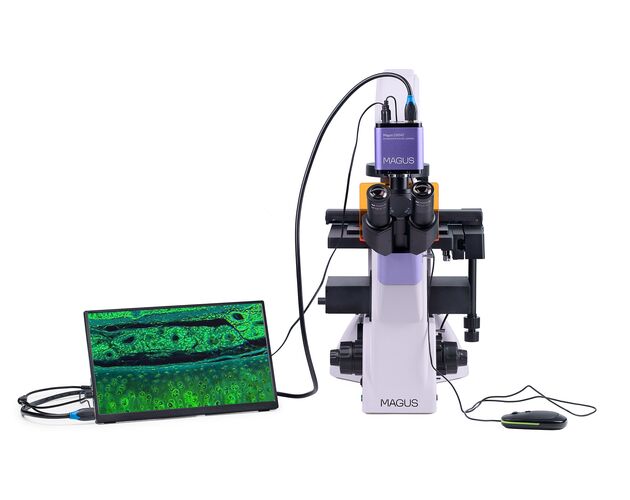

Trinokulárna hlava a profesionálny digitálny výstup

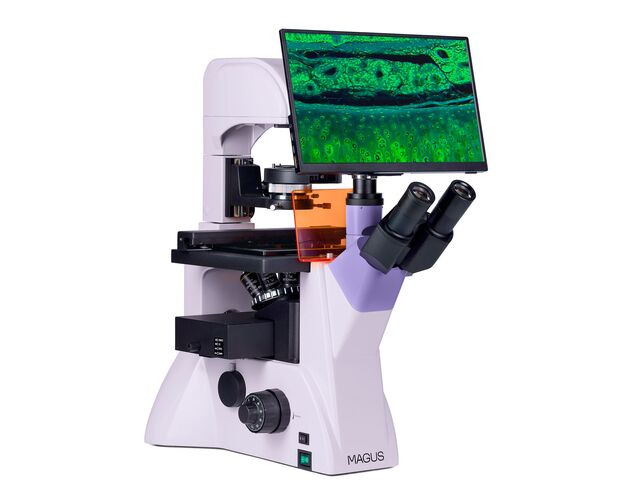

Mikroskop je vybavený trinokulárnou hlavou s dvoma možnosťami pripojenia digitálnej dokumentácie. Monitor sa montuje na trinokulárny tubus a digitálna kamera na bočný port v tele mikroskopu. K dispozícii je rozdelenie svetelného lúča pre flexibilné prepínanie medzi okulármi, kamerou a monitorom. Okulárové tubusy sú naklonené pod uhlom 45° a možno ich pri montáži otočiť o 180°, čo zvyšuje komfort pri dlhodobej práci.

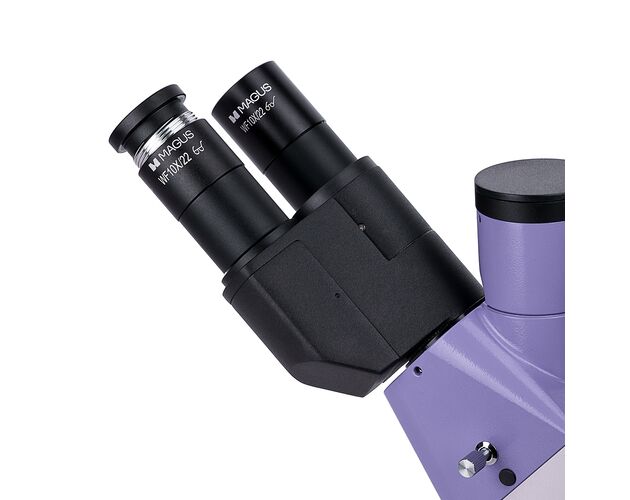

trinokulárna hlava so sklonom 45°
možnosť otočenia okulárových tubusov o 180°

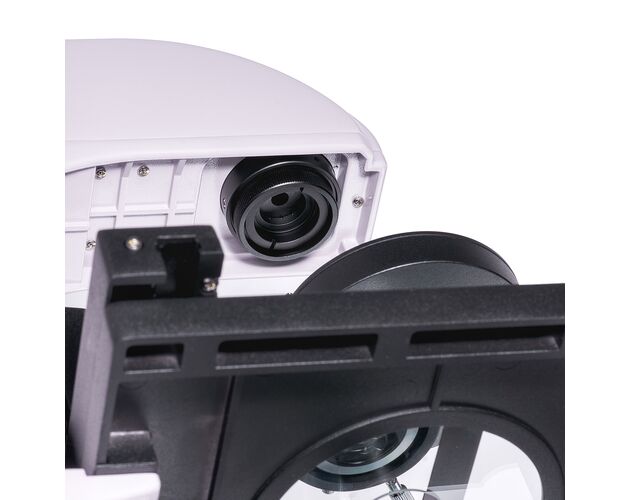

bočný port pre digitálnu kameru
rozdelenie lúča v tele: 100:0 / 0:100
rozdelenie lúča v hlave: 100:0 / 50:50

4K kamera a IPS monitor pre živý obraz bez oneskorenia

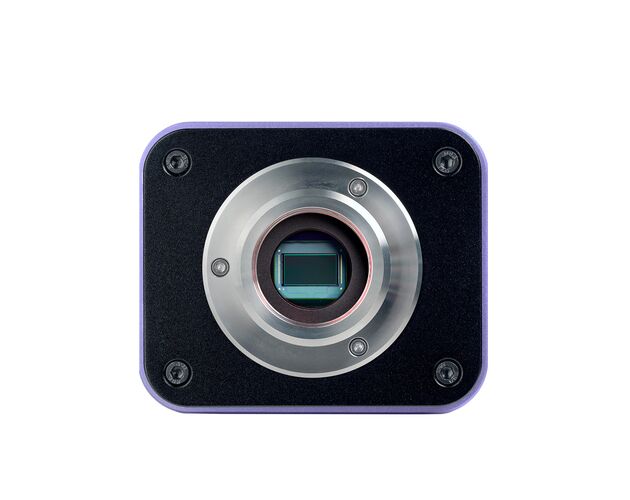

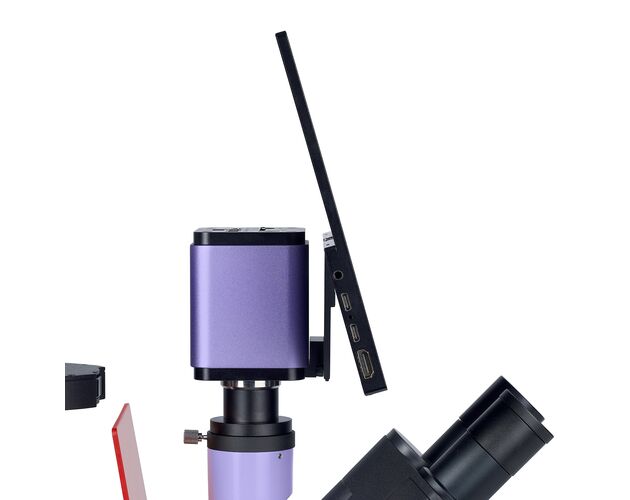

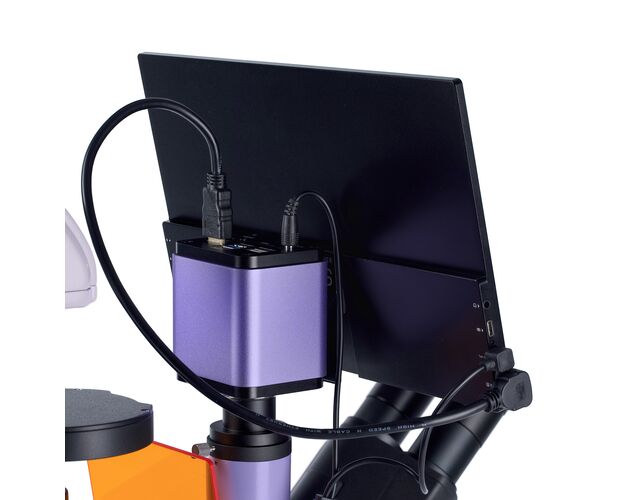

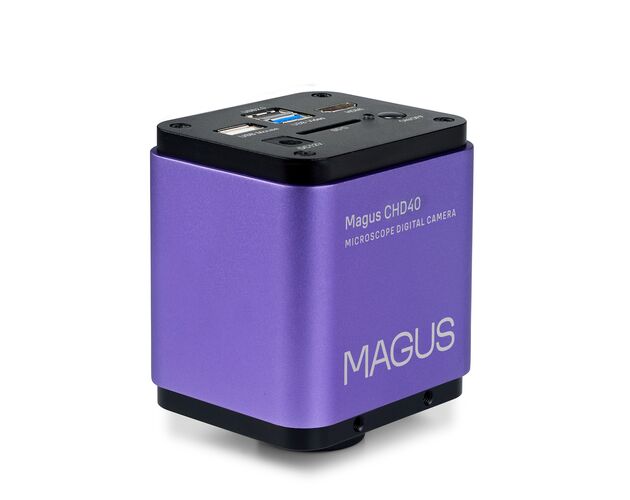

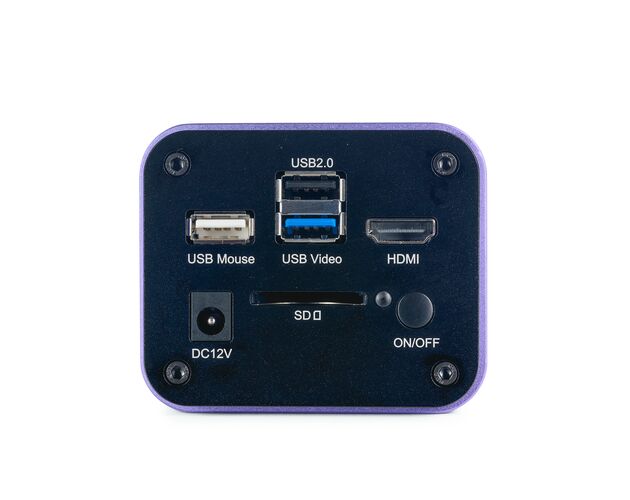

Súčasťou zostavy je digitálna kamera MAGUS CHD40 a LCD monitor MAGUS MCD40. Kamera pracuje samostatne cez HDMI bez potreby počítača a zároveň ju možno pripojiť cez USB 3.0 alebo Wi-Fi. Pri HDMI a USB 3.0 poskytuje obraz v rozlíšení 4K, pri Wi-Fi vo Full HD. Monitor s IPS panelom zobrazuje obraz v reálnom čase a zabezpečuje verné farby aj pri pohľade z väčšieho uhla.

kamera 8 Mpx s rozlíšením až 3840 × 2160 px (4K)
rozhrania HDMI, USB 3.0 a Wi-Fi
záznam videa 30 fps
farebný snímač SONY Exmor/Starvis CMOS
IPS monitor 13,3" pre živý náhľad obrazu

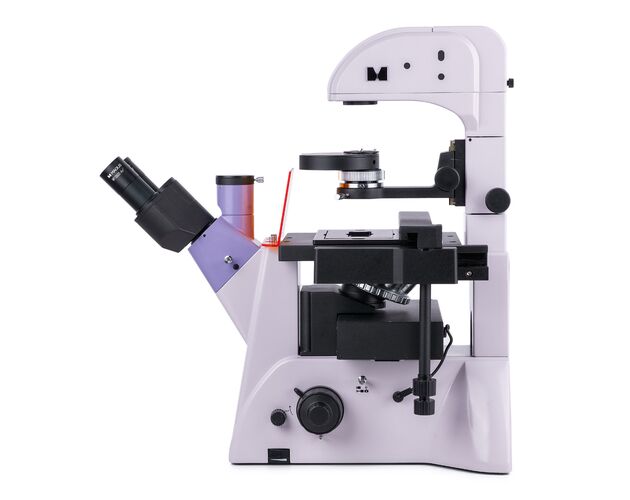

Invertovaná optika pre kultivačné nádoby a bunkové preparáty

invertovaná konštrukcia pre pozorovanie v laboratórnych nádobách
vhodné pre nádoby s hrúbkou dna 1,2 mm
výška nádob 55 – 165 mm pri naklonenom stojane
optika s korekciou na nekonečno
dlhá pracovná vzdialenosť objektívov

Mikroskop je optimalizovaný na prácu s laboratórnymi nádobami používanými pri bunkových kultúrach a biologickom výskume. Invertovaná konštrukcia umožňuje pohodlné pozorovanie živých preparátov bez potreby ich prenášania na klasické mikroskopické sklíčko.

Šesť objektívov pre jasné pole, fluorescenciu a fázový kontrast

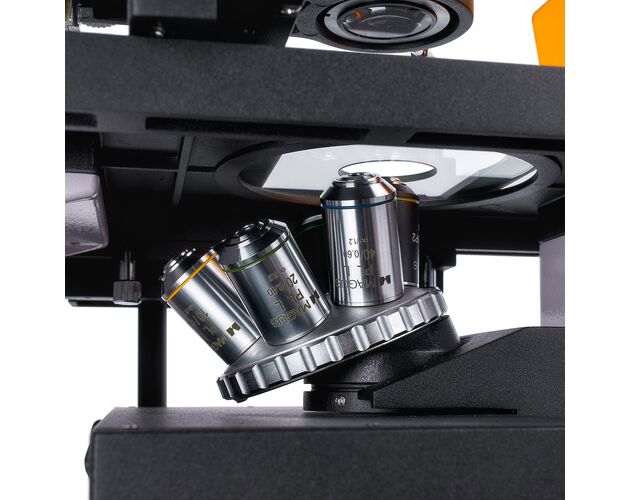

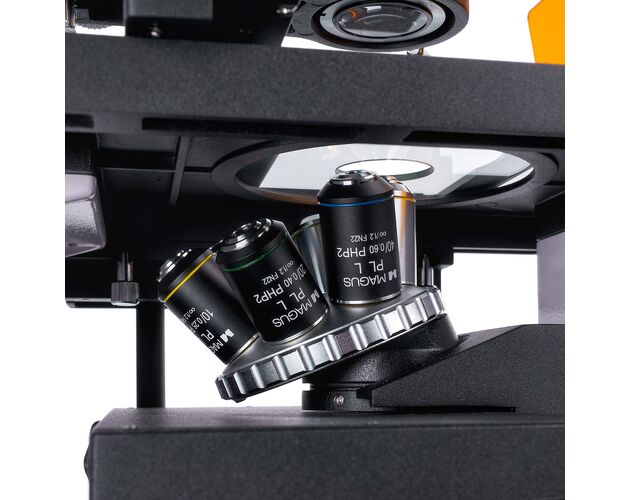

Súčasťou balenia je šesť planachromatických objektívov s korekciou na nekonečno. Tri objektívy sú určené pre jasné pole a fluorescenčnú mikroskopiu a ďalšie tri pre fázový kontrast. Revolverový nosič má šesť pozícií, takže všetky objektívy môžu byť nainštalované súčasne.

revolverový nosič pre 6 objektívov
objektívy pre fluorescenciu a jasné pole
objektívy pre fázový kontrast
planachromatická optika s korekciou na nekonečno
dlhá pracovná vzdialenosť

PLL 10×/0,25 WD 4,3 mm
PLL 20×/0,40 WD 8,0 mm
PLL 40×/0,60 WD 3,5 mm
PLL 10×/0,25 PHP2 WD 4,3 mm
PLL 20×/0,40 PHP2 WD 8,0 mm
PLL 40×/0,60 PHP2 WD 3,5 mm

Fluorescenčná mikroskopia s LED excitáciou

Zdrojom fluorescenčnej excitácie je 5 W LED s dlhou životnosťou približne 50 000 hodín. Mikroskop je vybavený tromi fluorescenčnými filtrami pre fluorochrómy DAPI, FITC a TRITC. LED osvetlenie je energeticky úspornejšie než ortuťové lampy, nevyžaduje zložitú údržbu, rýchlo sa zapína a vypína a zároveň poskytuje stabilné farebné podanie.

fluorescenčné filtre: DAPI, FITC, TRITC
zdroj excitácie: 5 W LED
životnosť LED až 50 000 hodín
stabilná farebnosť bez prehrievania
vhodné pre univerzity aj rutinné laboratóriá

Jasné pole a fázový kontrast v prechádzajúcom svetle

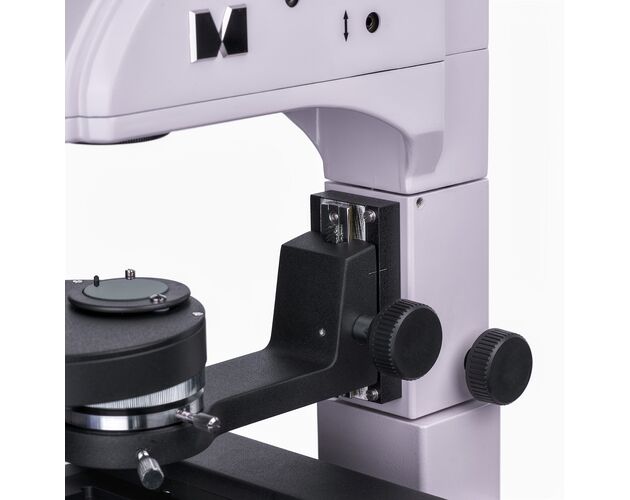

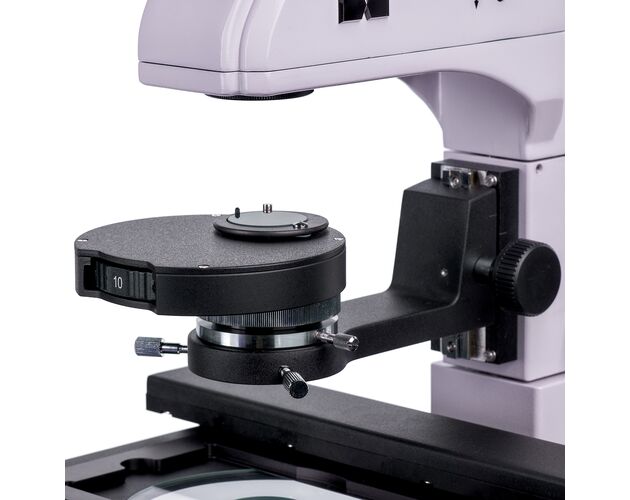

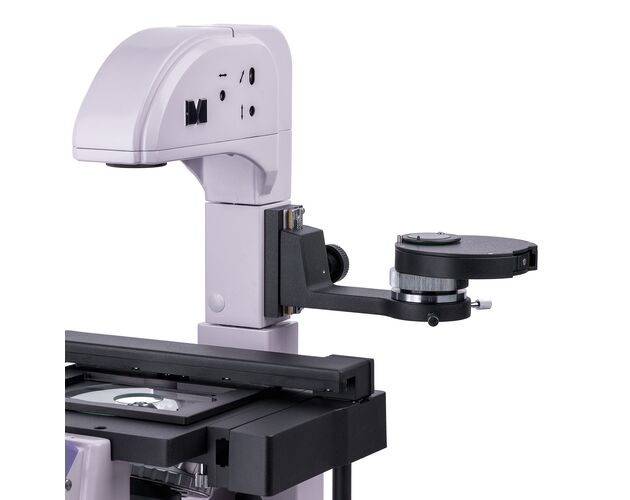

Pre prechádzajúce svetlo sa používa samostatný 5 W LED zdroj, ktorý poskytuje dostatočný jas pre mikroskopiu v jasnom poli aj s fázovým kontrastom. Mikroskop je vybavený praktickým kondenzorom fázového kontrastu so štyrmi pozíciami – tromi pre fázové objektívy 10×, 20× a 40× a jednou pre jasné pole. Fázové prstence je možné centrovať a medzi technikami sa prepína otočením voliča.

prechádzajúce svetlo: 5 W LED
mikroskopické techniky: jasné pole a fázový kontrast
kondenzor fázového kontrastu so 4 pozíciami
centrovateľné fázové prstence
rýchle prepínanie techník otočným voličom

Köhlerova iluminácia a čistý obraz bez artefaktov

Osvetlenie v odrazenom aj prechádzajúcom svetle možno nastaviť podľa Köhlerovej metódy. To umožňuje dosiahnuť maximálne rozlíšenie pre každý objektív a zabezpečuje jasný, kontrastný obraz bez rušivých artefaktov alebo stmavenia na okrajoch zorného poľa.

Pracovný stolík a ergonomické zaostrovanie

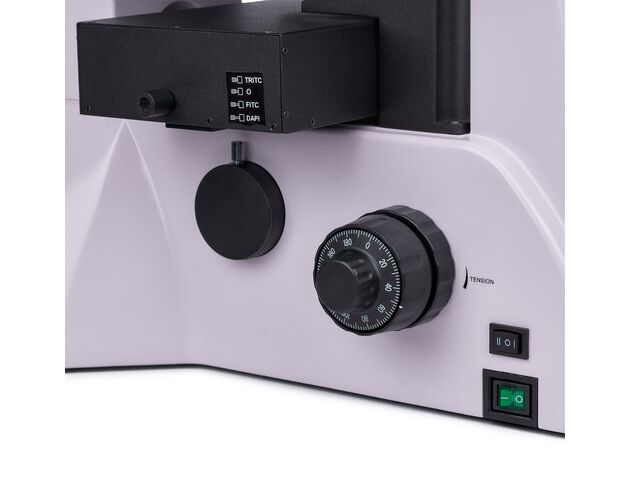

Fixný pracovný stolík je vybavený mechanickým nástavcom na posun laboratórnych nádob a tromi držiakmi pre nádoby rôznych veľkostí. Preparát je možné posúvať v dvoch navzájom kolmých smeroch. Mikroskop je vybavený hrubým aj jemným zaostrovaním, pričom hrubé zaostrenie má aretáciu aj nastavenie tuhosti.

fixný pracovný stolík s mechanickým posuvom
3 držiaky pre rôzne typy laboratórnych nádob
posuv v dvoch osiach
koaxiálne hrubé a jemné zaostrovanie
aretácia a nastavenie tuhosti hrubého zaostrenia

Možnosť rozšírenia o profesionálne príslušenstvo

Mikroskop je možné doplniť o ďalšie okuláre, kalibračné sklíčka a ďalšie digitálne kamery zo série MAGUS. To umožňuje prispôsobiť systém konkrétnym požiadavkám laboratória alebo výskumného pracoviska.

voliteľné okuláre: 10×, 12,5×, 15×, 20×, 25×
kalibračné sklíčka
ďalšie digitálne kamery MAGUS

Obsah balenia

digitálna kamera MAGUS CHD40
LCD monitor MAGUS MCD40
podstavec s osvetlením v odrazenom aj prechádzajúcom svetle, kondenzorom, stolíkom, zaostrovaním a revolverom
trinokulárna hlava
6 planachromatických objektívov pre jasné pole, fluorescenciu a fázový kontrast
okuláre 10×/22 mm s dlhým očným reliéfom (2 ks)
UV filter
C-mount adaptér 1×
HDMI kábel, USB 3.0 kábel, USB myš a SD karta 32 GB
Wi-Fi adaptéry (2 ks)
napájací adaptér a inštalačné CD so softvérom
šesťhranný kľúč
napájací kábel
protiprachový kryt
návod na použitie a záručný list

Pre koho je mikroskop určený

MAGUS Lum V500L je ideálny pre biologické a medicínske laboratóriá, výskumné pracoviská, univerzity aj rutinné diagnostické prevádzky. Vďaka kombinácii fluorescenčnej mikroskopie, jasného poľa a fázového kontrastu je vhodný na prácu so živými bunkami, kultivačnými nádobami a ďalšími biologickými vzorkami, kde je potrebná vysoká obrazová kvalita a flexibilita pozorovania.

Technické parametre

Kategória

Skupina produktu

Biologický mikroskop – digitálny set

Konštrukcia

Typ mikroskopu	Svetelný, optický – biologický
Typ tubusu	Trinokulárny s digitálnym výstupom
Hlava	Siedentopf, otočná o 180°
Telo	CNC hliníková zliatina

Kontrastné metódy

Svetlé pole	Áno
Fázový kontrast	Áno
Fluorescencia	Áno

Optika

Optická korekcia	Infinity (nekonečno korigovaná)
Interpupilárna vzdialenosť	48 – 75 mm

Okulár

Typ	10× / 22 mm
Očný reliéf	10 mm
Priemer	30 mm
Voliteľné okuláre	10× / 22 mm so stupnicou, 12,5× / 14 mm, 15× / 15 mm, 20× / 12 mm, 25× / 9 mm

Objektívy

Typ	Rovinné achromatické, nekonečne korigované
Objektívy v svetlom poli	PLL 10×/0,25/4,3; PLL 20×/0,40/8,0; PLL 40×/0,60/3,5
Fázové objektívy	PLL 10×/0,25/4,3 PHP2; PLL 20×/0,40/8,0 PHP2; PLL 40×/0,60/3,5 PHP2
Parfokálna výška	45 mm
Revolver	Pre 6 objektívov
Celkové zväčšenie	100× – 400×
Voliteľné zväčšenie	40× – 500× / 600× / 800× / 1000×

Pracovná vzdialenosť

10×	4,3 mm
20×	8,0 mm
40×	3,5 mm

Kondenzor a clona

Kondenzor	Fázový karuselový, NA 0,6, pracovná vzdialenosť 55 mm, s aretačnými skrutkami
Fázové prstence	Pre objektívy 10×, 20× a 40×
Voľný slot	Áno
Centrovanie	Pomocný mikroskop na centrovanie prstencových clôn
Clona	Irisová apertúrna clona

Fluorescenčný modul

Fluorochrómy	DAPI, FITC, TRITC
Filter DAPI	365/35 nm / 400 nm / 450/65 nm
Filter FITC	475/40 nm / 500 nm / 535/45 nm
Filter TRITC	525/45 nm / 565 nm / 595/60 nm

Osvetlenie

Typ	LED – dopadajúce aj prechádzajúce (duálne)
Dopadajúce svetlo	5 W LED
Prechádzajúce svetlo	5 W LED
Regulácia jasu	Áno
Svetelné filtre	Áno
Umiestnenie zdroja	Duálne

Zaostrovanie / mechanika

Zaostrovanie	Koaxiálne hrubé a jemné, ovládanie na oboch stranách
Stolík	227 × 208 mm, pevný, so sklenenou doskou Ø 118 mm a mechanickým nadstavcom
Zdvih stolíka	77 / 134,5 mm
Držiaky misiek	86 × 129,5 mm / Ø 90 mm; 34 × 77,5 mm / Ø 68,5 mm; 57 × 82 mm / Ø 60 mm; 29 × 77,5 mm / Ø 35 mm

Digitálny systém

Snímač	Sony Exmor / Starvis CMOS
Farebnosť	Farebný
Rozlíšenie snímača	8 Mpx
Max. rozlíšenie	3840 × 2160 px
Veľkosť snímača	1/1,2" (11,14 × 6,26 mm)
Veľkosť pixelu	2,9 × 2,9 µm
Snímacia frekvencia	30 fps pri 1920 × 1080 (Wi-Fi), 30 fps pri 3840 × 2160 (HDMI), 30 fps pri 3840 × 2160 (USB 3.0)
Citlivosť	1028 mV pri 1/30 s
Pomer signál/šum	0,13 mV pri 1/30 s
Expozičný čas	0,014 ms – 1000 ms
Spektrálny rozsah	380 – 650 nm (vstavaný IR filter)
Typ uzávierky	ERS (elektronická rolovacia)
Montáž	C-mount
Umiestnenie	Trinokulárny tubus / okulárový tubus namiesto okulára
Rozhranie	HDMI 1.4, USB 3.0, Wi-Fi
Pamäť	SD karta do 32 GB
Formát snímok	.jpg, .tif
Formát videa	.mp4, .h264, *.h265
Záznam videa	Áno
Softvér	HDMI: vstavaný; USB: MAGUS View
Systémové požiadavky	Windows 8/10/11 (32/64 bit), Mac OS X, Linux; Intel Core 2 do 2,8 GHz alebo vyšší; min. 4 GB RAM; USB 2.0; RJ45; monitor 19" alebo väčší
Napájanie kamery	DC adaptér 12 V / 1 A
Prevádzková teplota kamery	−10 °C až +50 °C

Displej

Typ matrice	IPS
Uhlopriečka	13,3"
Rozlíšenie	3840 × 2160 (4K)
Pomer strán	16:9
Jas	400 cd/m²
Kontrast	1000 : 1
Pozorovací uhol	178° / 178°
Počet farieb	16,7 mil.
Viditeľná plocha	295 × 165 mm
Rozstup pixelov	0,154 × 0,154 mm
Frekvencia	60 Hz
Podsvietenie	LED, životnosť 50 000 h
Rozhranie	HDMI
Spotreba	max. 12 W

Napájanie

Napájanie mikroskopu	85 – 265 V / 50 – 60 Hz
Napájanie displeja	AC 110 – 220 V, DC 5 – 12 V / 1 A (USB-C)

Pripojenie a kompatibilita

Možnosť pripojenia ďalších zariadení	Wi-Fi adaptér (USB), USB flash disk, USB myš
Použitie	Laboratórne a medicínske aplikácie
Určenie pre používateľa	Profesionáli, skúsení používatelia
Náročnosť montáže a inštalácie	Komplikovaná

Prevádzkové podmienky

Prevádzková teplota (mikroskop)	5 °C až +35 °C
Prevádzková teplota (displej)	−15 °C až +55 °C
Relatívna vlhkosť	10 – 90 %

Balenie a hmotnosť

Rozmery balenia	380 × 610 × 820 mm
Prepravná hmotnosť	cca 26,75 kg
Súčasť balenia	Protiprachová ochrana

Informácie o produkte

EAN	5905555018256

Technické údaje podľa oficiálneho datasheetu výrobcu.
