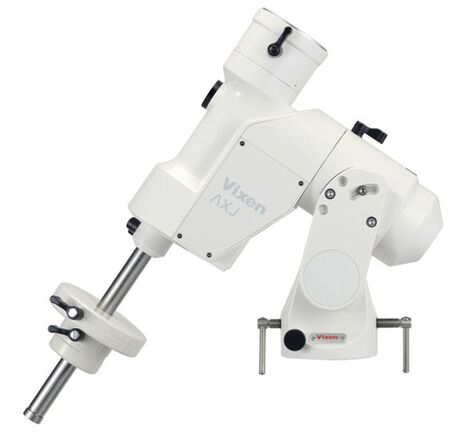

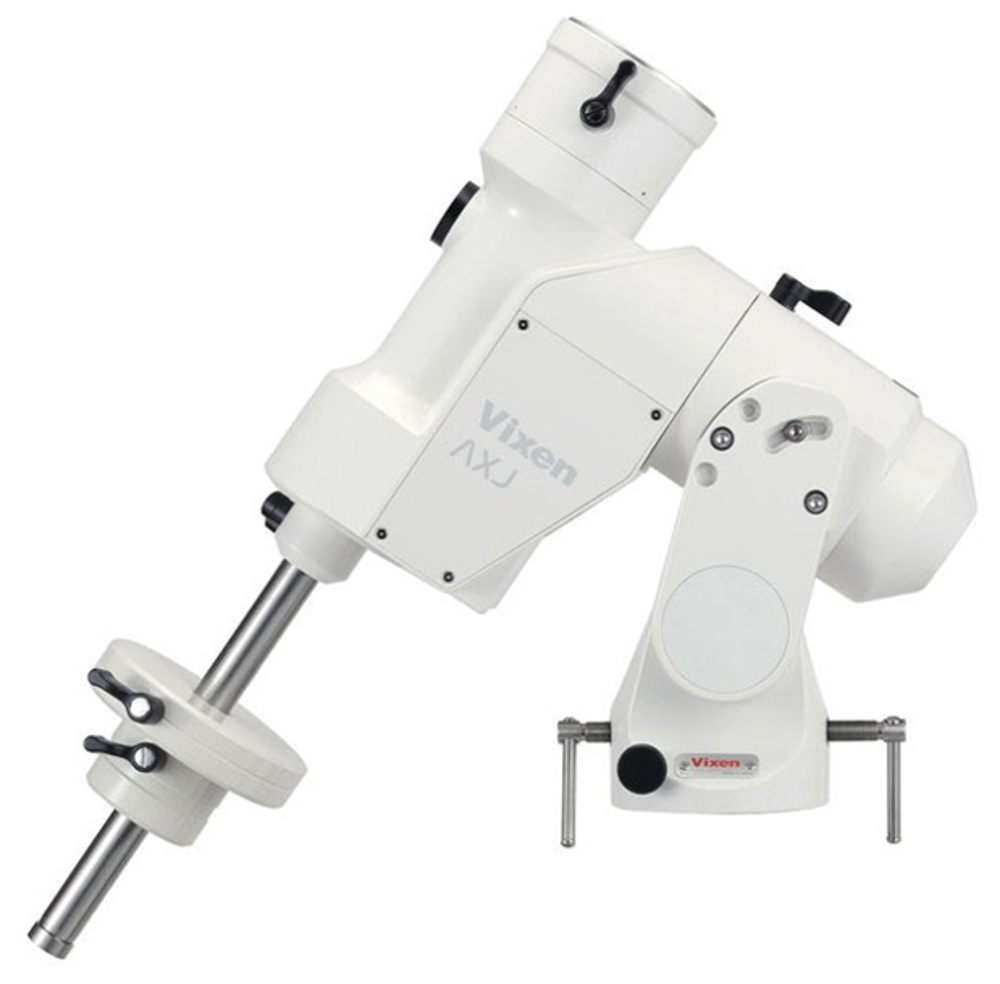

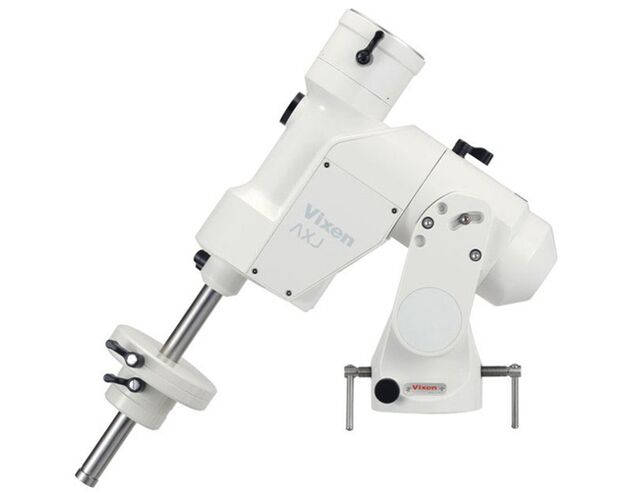

GoTo montáž Vixen AXJ so systémom STAR BOOK TEN

Montáž AXJ bola vyvinutá ako náprotivok rovníkovej montáže AXD2. Presviedča svojou vynikajúcou robustnosťou a presnosťou . Napriek vysokej nosnosti 22 kg sa vďaka vlastnej hmotnosti 17,4 kg ľahko prepravuje.
Na dlhodobé astrofotografovanie bez systému automatického navádzania môžete zvýšiť presnosť sledovania na 0,5 oblúkovej sekundy pomocou voliteľne dostupných snímačov.

Podrobne o montáži AXJ

Presnosť sledovania
+/- 4,0 oblúkových sekúnd s VPEC
Obvykle sa periodické chyby na držiakoch merajú a korigujú používateľom. Zatiaľ čo predchádzajúci model STAR BOOK toto nastavenie neukladal natrvalo, s modelom STAR BOOK TEN sa oň už nemusíte starať. Periodická chyba držiaka bola zmeraná vo výrobe (celkovo 12 bodov na 30-stupňové šnekové koleso) a opravená pred dodaním. Táto funkcia sa nazýva VPEC a funguje automaticky, akonáhle držiak použijete. Vďaka tomu môžete dosiahnuť presnosť +/- 4,0 oblúkových sekúnd. Uložením vlastnej zaznamenanej periodickej chyby môžete ďalej zvýšiť presnosť sledovania.
VPEC (Vixen Periodic Error Correction)
Periodický pohyb každého držiaka AXJ sa meria v japonskej továrni spoločnosti Vixen počas procesu montáže. Na tento účel sa kontroluje 12 bodov (30 stupňov) šnekového kolesa pomocou periodického meracieho zariadenia s vysokým rozlíšením. Potom sa hodnota korekcie získaná z údajov PEC uloží do vnútornej pamäte držiaka AXJ. Táto funkcia sa nazýva VPEC. Funkcia VPEC funguje automaticky, keď používateľ zapne držiak AXJ. Dosahuje tak presnosť +/- 4,0 oblúkových sekúnd. Presnosť sledovania môžete ďalej zvýšiť aj vykonaním vlastných korekcií VPEC.
Nízkohlučný systém remeňového pohonu s minimálnou vôľou
Vixen používa nový ''systém remeňového pohonu'' s montážou AXJ. Pohon ''ozubeným kolesom'' bol nahradený pohonom ''ozubeným remeňom''. Výsledkom je rýchlejšia odozva a menšia vôľa. Vďaka remeňovému pohonu sa znižuje aj hladina hluku.
14 guľôčkových ložísk
Pohyblivé časti držiaka AXJ sú vybavené celkovo 14 ložiskami. Tieto ložiská sa efektívne používajú pre osi RA a DEC, ako aj pre ložiskový hriadeľ pre šnekový prevod.

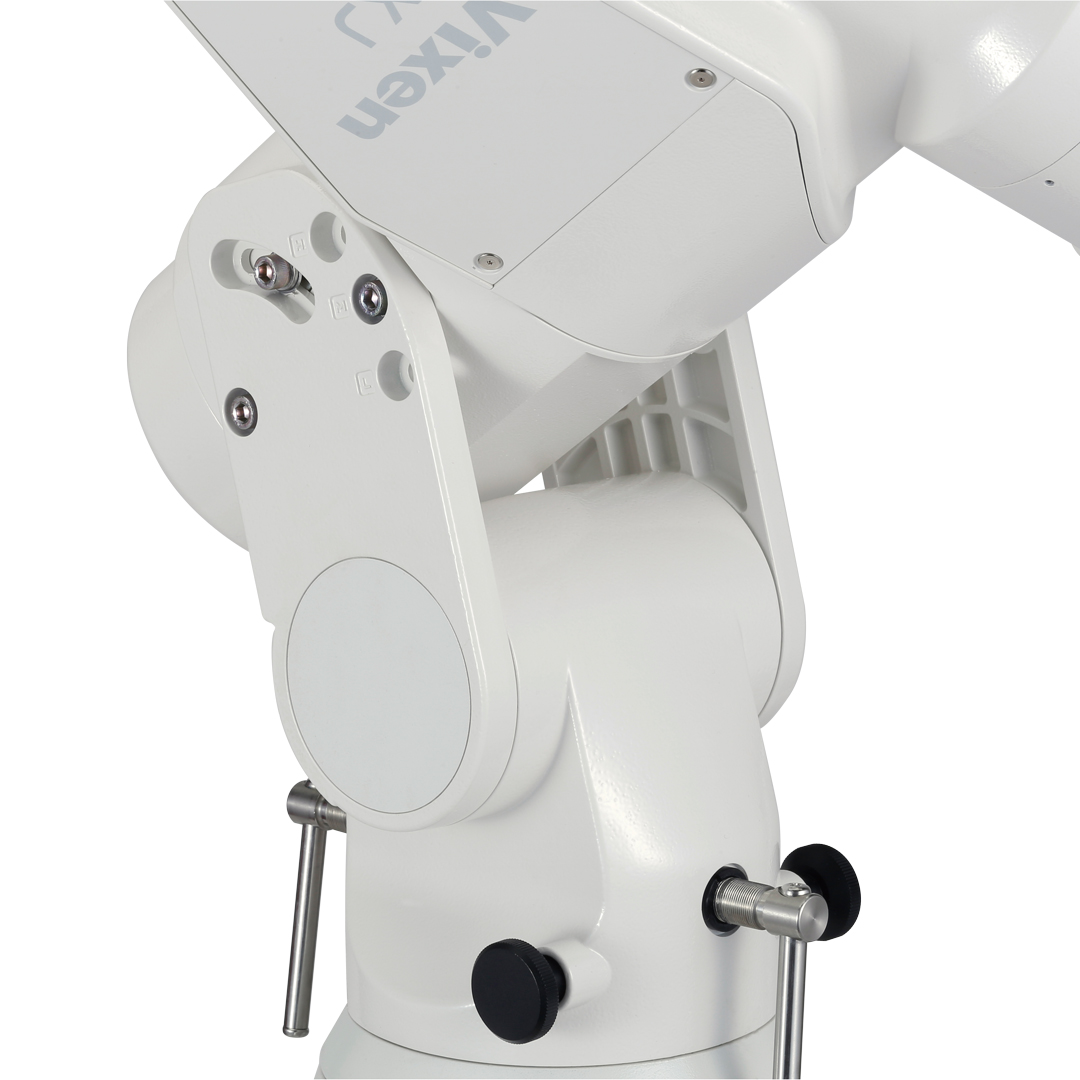

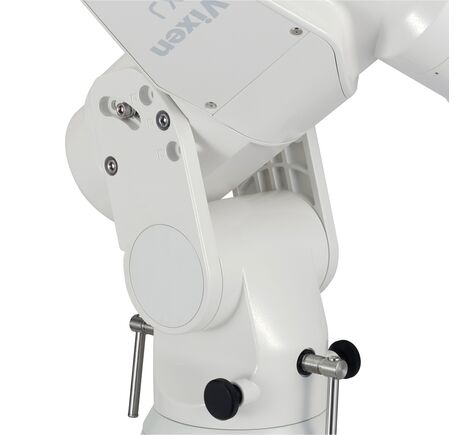

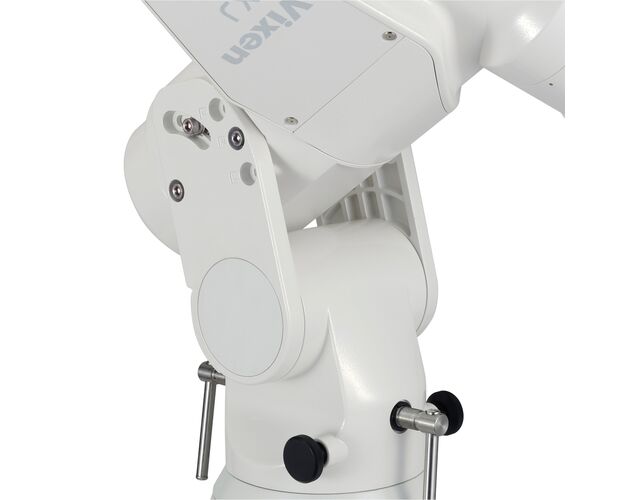

Nastavenie výšky pólu (variabilný typ upevnenia vidlice)
Nastavenie zemepisnej šírky držiaka AXJ je v rozsahu od 0 do 70 stupňov - rozdelené do 3 zón (vysoká, stredná a nízka nadmorská výška) a nastaviteľné +/- 15 stupňov na zónu.
Stupnica nadmorskej výšky je rozdelená na 5 stupňové kroky. Na jemné nastavenie sú k dispozícii dve veľké upínacie skrutky (približne 0,7 stupňa na otočenie).

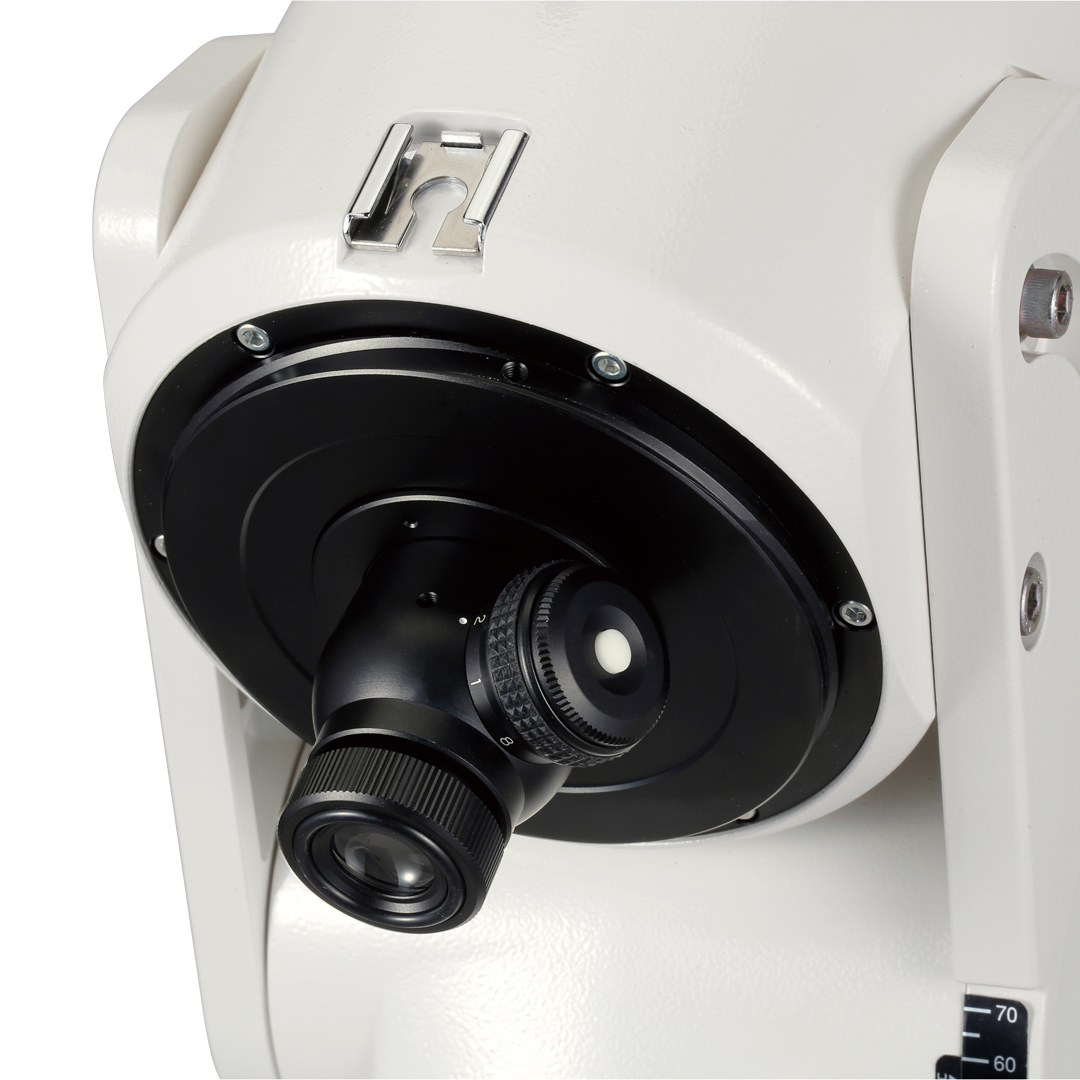

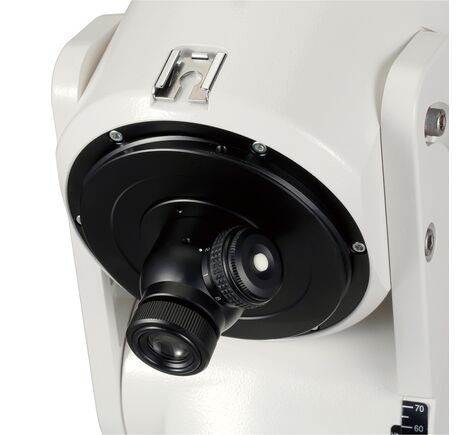

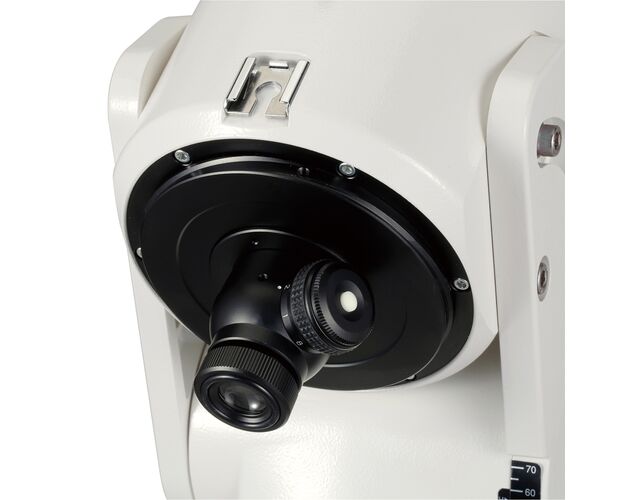

Polárny hľadáčik s nastavením referenčnej hviezdy
Polárny hľadáčik 6x20 je už predinštalovaný. Ten umožňuje nastaviť polárne nastavenie (pre severnú aj južnú pologuľu). Polárny hľadáčik ponúka variabilne osvetlenú mriežku s funkciou automatického vypnutia. Jas je možné nastaviť v 8 úrovniach, takže ho môžete prispôsobiť svojim individuálnym požiadavkám.
Zorné pole je 8 stupňov a so systémom vyrovnania na 3 hviezdy je presnosť nastavenia menej ako 3 oblúkové minúty. Po stlačení tlačidla sa rozsvieti osvetlenie tmavého poľa (červená LED). Keďže samotný kríž svieti na červeno, môžete stále rozpoznávať hviezdy v pozadí kríža, aby ste ich mohli zarovnať. Osvetlenie sa po niekoľkých minútach automaticky vypne, aby sa šetrili batérie.
Montážna hlava
Montážna hlava montáže AXJ pozostáva z eloxovanej hliníkovej dosky, ktorá je odolná proti poškriabaniu. Je vybavená otvormi so závitom (M8 x8, 5/16 palca x4), takže na ňu môžete pripojiť aj držiaky iných výrobcov.
POZOR: Na montáž štandardných holubičích chvostov Vixen je potrebný aj adaptér X000266.
Fotografická nosnosť
Vďaka novo vyvinutej konštrukcii EQ sa nosnosť držiaka AXJ zvýšila a dosahuje fotografickú nosnosť 22 kg. Keďže motory, šnekový hriadeľ a šnekové koleso sú umiestnené v spodnej časti držiaka, potrebujete menej protizávaží ako pri bežných držiakoch.
Na hriadeli osi RA sa používajú 2 sady ložísk (4 kusy).

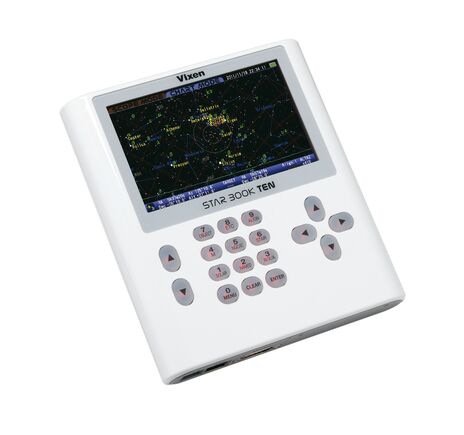

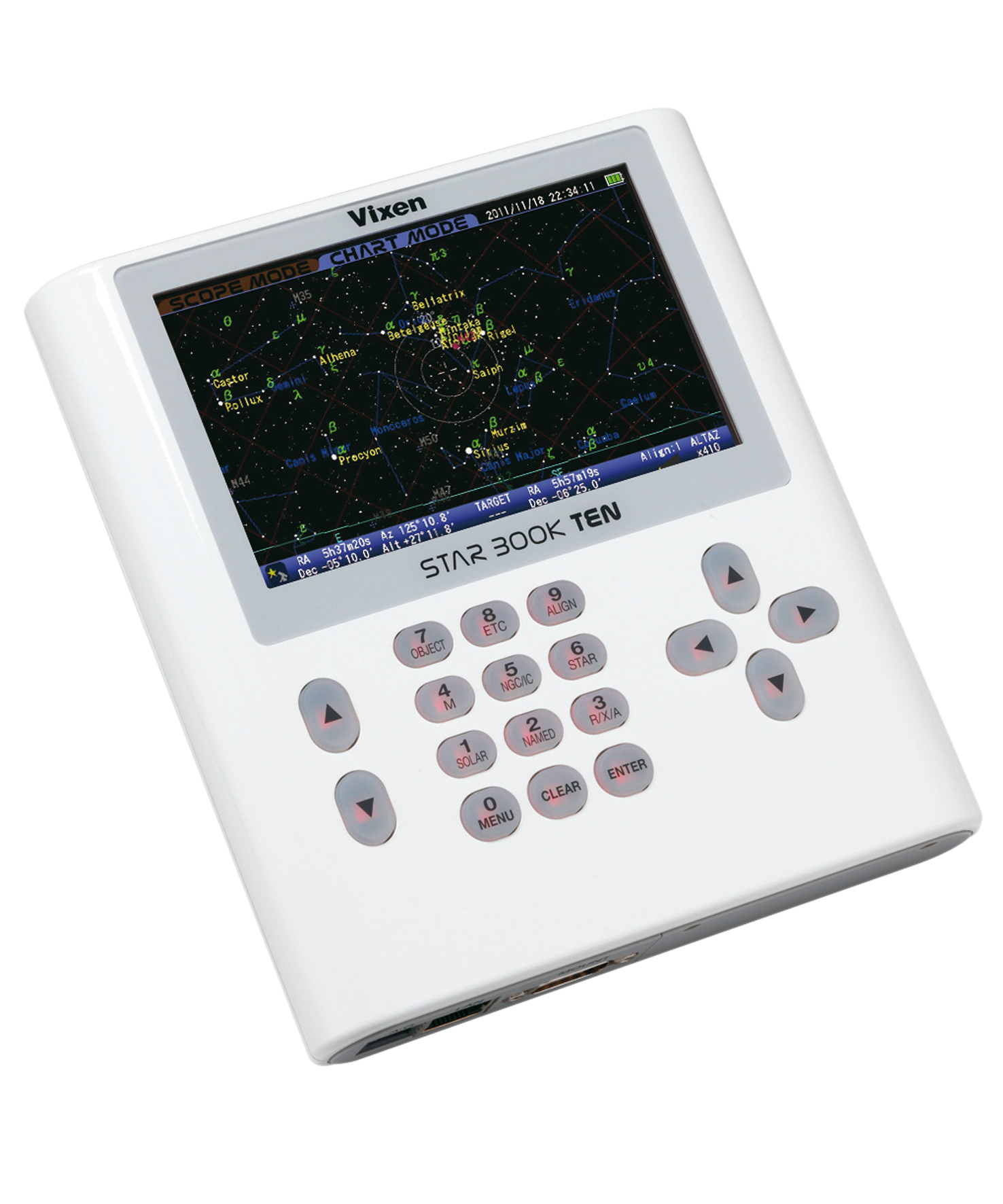

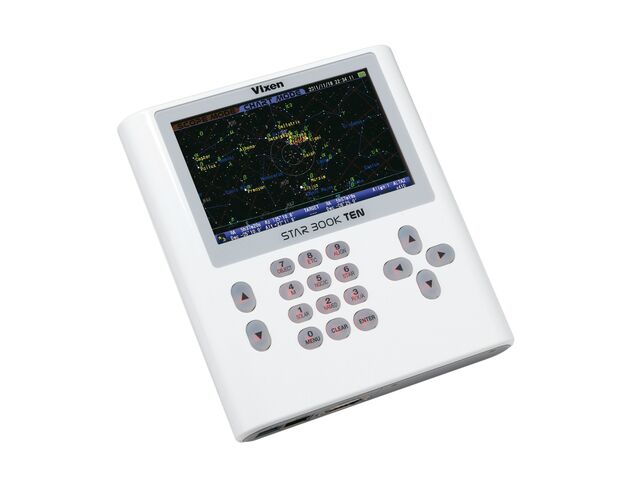

Riadiaca jednotka STAR BOOK TEN
Riadiaca jednotka STAR BOOK TEN je moderná riadiaca jednotka s farebným monitorom s vysokým rozlíšením. Obsahuje viac ako 272 000 nebeských objektov vrátane približne 260 000 hviezd z katalógu SAO, 109 Messierových objektov, 7 840 objektov NGC a 5 380 objektov IC, ako aj Slnko, Mesiac a planéty. Objekty je možné vyvolať pomocou všeobecného názvu a informácie, ako napríklad vlastné obrázky a údaje, je možné prispôsobiť samostatne.
Výsuvná protiváha
Výsuvná tyč protizávažia s hrúbkou 25 mm je vyrobená z nehrdzavejúcej ocele a je kompatibilná s protizávažím držiaka AXD2. Je uložená vo vnútri držiaka.
Voliteľné snímače je možné dodatočne namontovať
Voliteľne dostupné snímače zvyšujú presnosť sledovania na menej ako 0,5 oblúkovej sekundy a umožňujú živé manuálne nastavenie objektov prostredníctvom monitora riadiacej jednotky STAR BOOK TEN.
Nastavenie zemepisnej šírky
Zemepisnú šírku možno nastaviť v rozsahu od 0 do 70 stupňov (rozdelenú do 3 zón a nastaviteľnú +/- 15 stupňov na zónu, pre vysokú, strednú a nízku zemepisnú šírku).

Držiak AXJ možno používať aj na statívoch AXD-TR102 s adaptérom.

Podrobne o riadiacej jednotke STAR BOOK TEN

Veľký farebný monitor LCD
LCD monitor riadiacej jednotky STAR BOOK TEN ponúka 5'' farebný displej TFT-LC s vysokým rozlíšením WVGA (800 x 480 pixelov, 65 535 farieb).
Funkcia mesačnej mapy
Najnovšia verzia firmvéru STAR BOOK TEN obsahuje funkciu mesačnej mapy. Tá umožňuje jednoducho zobraziť mapu viditeľnej časti Mesiaca na obrazovke. Všetky dôležité body záujmu na povrchu Mesiaca sú zvýraznené a možno ich vybrať pre funkciu GoTo.

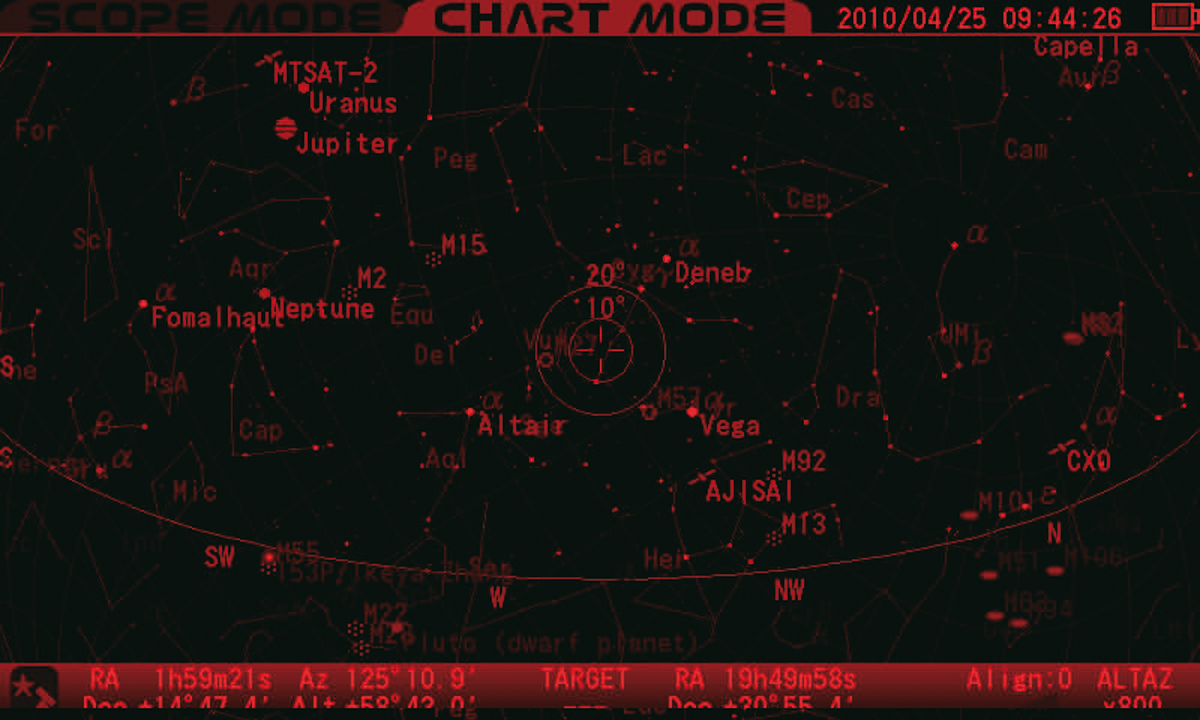

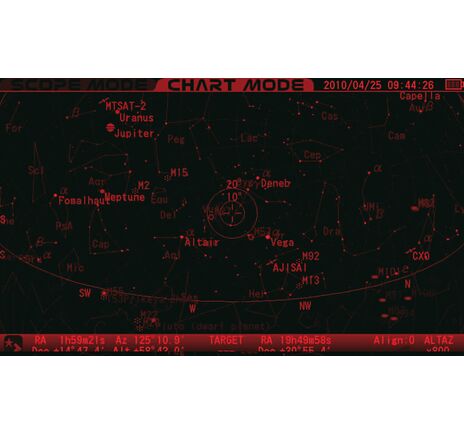

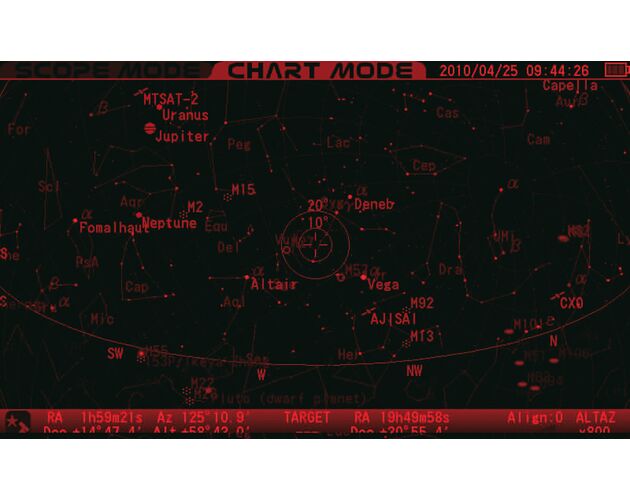

Nočný režim s červeným osvetlením
Počas astronomických pozorovaní v noci sa oči prispôsobujú tme. Jasné, biele svetlo znižuje túto adaptáciu očí na tmu, takže pozorovateľ vidí menej nočnej oblohy. Preto možno displej STAR BOOK TEN prepnúť na červené podsvietenie. Červené svetlo totiž zhoršuje adaptáciu na tmu menej ako biele svetlo.
Podsvietené tlačidlá
Všetky príkazové a smerové tlačidlá sú podsvietené na červeno, aby ste mali prehľad aj v tme. Osvetlenie tlačidiel možno v prípade potreby vypnúť.
Rýchly procesor
STAR BOOK TEN ponúka procesor s taktovacou frekvenciou 324 MHz, čo je približne 5-krát rýchlejšie ako procesor starého modelu STAR BOOK. To znamená, že hviezdna mapa sa načíta rýchlejšie a obrazovka vyzerá živšie.
Používateľsky prívetivé menu

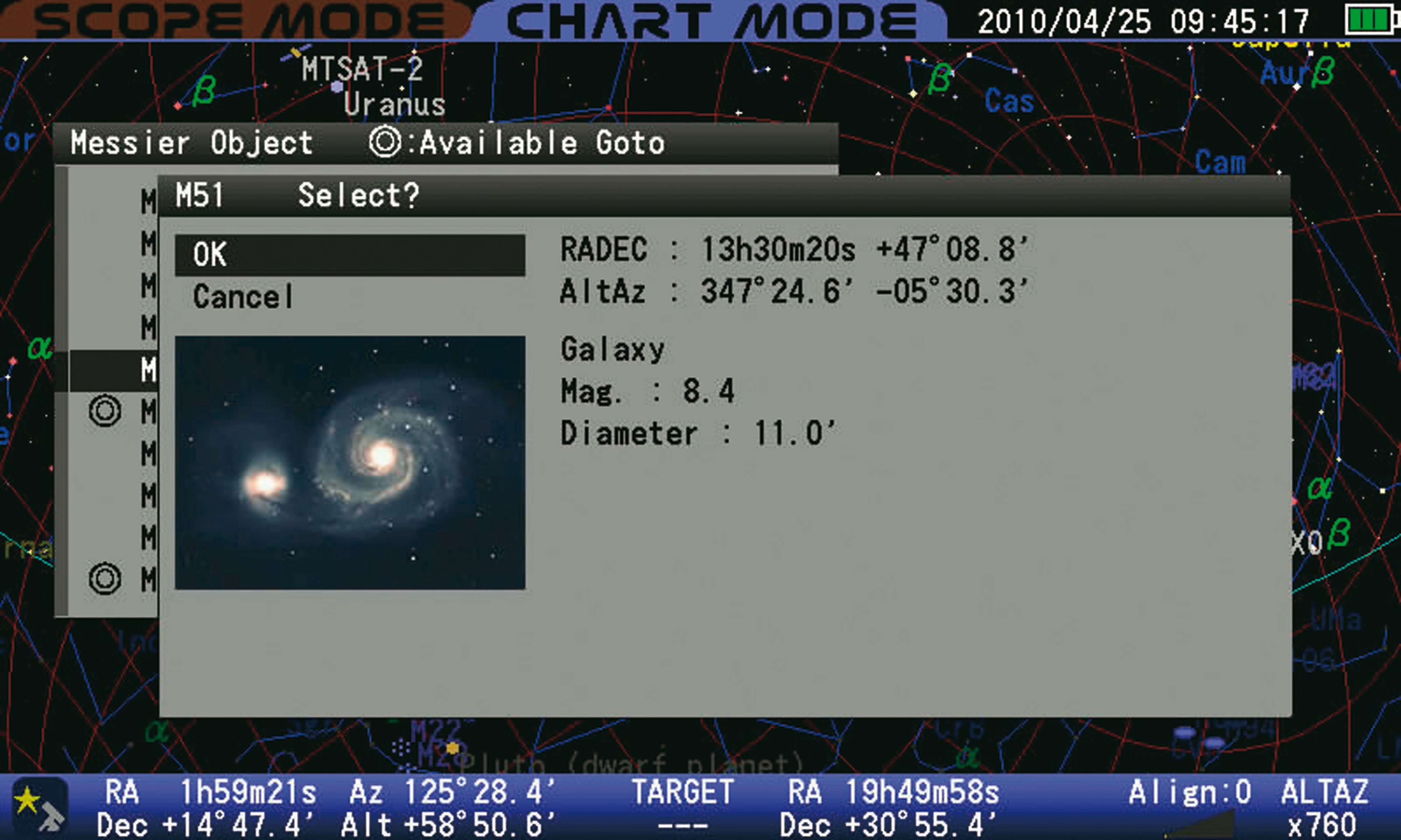

Pomocou STAR BOOK TEN môžete vyvolávať nebeské telesá v režime ďalekohľadu aj mapy. Okrem toho si objekty vyberáte posúvaním hviezdnej mapy v režime mapy.
Často používané ponuky nájdete na každom z desiatich tlačidiel. To vám umožňuje rýchlo a jednoducho vyvolať najdôležitejšie funkcie stlačením jediného tlačidla.

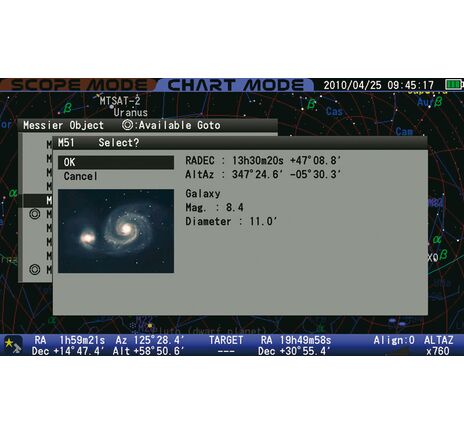

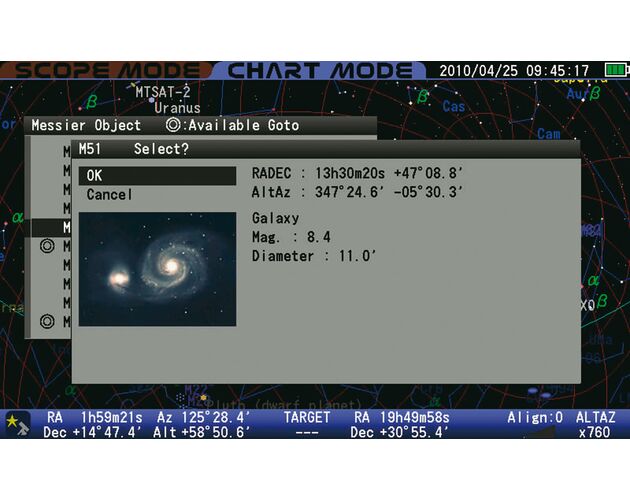

Databáza objektov
STAR BOOK TEN obsahuje viac ako 272 000 nebeských objektov vrátane 258 977 hviezd z katalógu hviezd SAO, 109 Messierových objektov, 7 840 objektov NGC a 5 386 objektov IC, Slnka, Mesiaca a planét našej slnečnej sústavy. Objekty jednoducho vyvoláte ich bežnými názvami.
Funkcia P-PEC
Môžete vykonať periodickú korekciu chýb na zlepšenie presnosti sledovania montáže. Toto nastavenie sa uloží a bude k dispozícii pri ďalšom použití zariadenia.
Vyhľadávanie satelitov
Prvky obežnej dráhy satelitu môžete zadať priamo do STAR BOOK TEN prostredníctvom pripojenia k LAN počítača. To vám umožní uložiť do zariadenia až 10 satelitov.
Lov komét
Orbitálne prvky kométy môžete zadať priamo do STAR BOOK TEN prostredníctvom LAN pripojenia PC. Týmto spôsobom môžete do zariadenia uložiť až 10 komét.
Objekty definované používateľom
Okrem viac ako 272 000 už uložených objektov môžete do knihy STAR BOOK TEN uložiť aj ďalšie zaujímavé nebeské objekty, ktoré by ste chceli pozorovať alebo fotografovať. Na tento účel zadajte údaje o polohe až 10 objektov priamo do STAR BOOK TEN alebo prostredníctvom pripojenia k LAN počítača.
Rôzne rýchlosti sledovania
Prispôsobte rýchlosť sledovania objektu, ktorý chcete pozorovať. To umožňuje sledovať pohyb Slnka, Mesiaca, planét alebo komét rôznymi rýchlosťami.
Pokročilý algoritmus vyrovnávania
Ak chcete presne zarovnať montáž, jednoducho prejdite na 2 hviezdy vzdialené od seba aspoň 10 stupňov jednu po druhej a uložte ich polohy. Do riadiacej jednotky STAR BOOK TEN môžete zadať údaje až o 20 hviezdach spolu. Čím viac hviezd uložíte, tým presnejšie bude polohovanie montáže. Ak je hviezd viac ako 20, existujúce údaje o polohe sa vymažú.
Pamäť
Riadiaca jednotka STAR BOOK TEN je vybavená veľkou záložnou pamäťou na ukladanie vašich informácií. Vďaka tomu môžete zariadenie vypnúť, aby ste šetrili batérie. A keď sa činnosť montáže obnoví, vaše údaje budú opäť k dispozícii.
Atmosférická refrakcia
Táto možnosť vám umožňuje kompenzovať alebo znížiť atmosférickú refrakciu na nebeských objektoch v blízkosti horizontu.
Cross Over Meridian
Montáž ponúka bezpečnostnú funkciu, ktorá otáča optickú trubicu opačným smerom, keď sa pozorovaný objekt dostane do najvyššej polohy. Tým sa zabráni nárazu optiky do montáže. Túto funkciu však môžete ľubovoľne zvoliť alebo vypnúť, ak chcete fotografovať so svojím zariadením.
