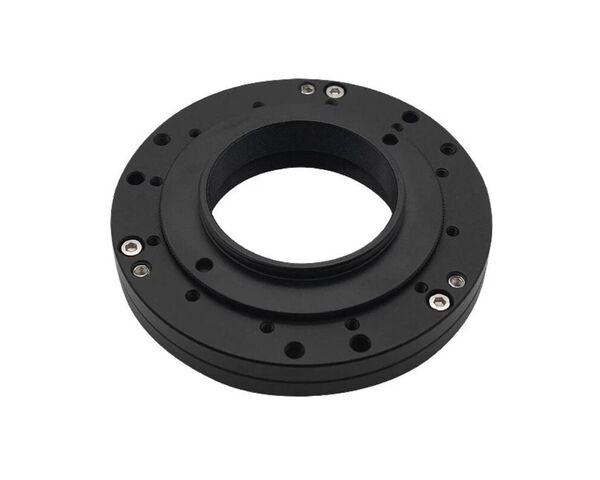

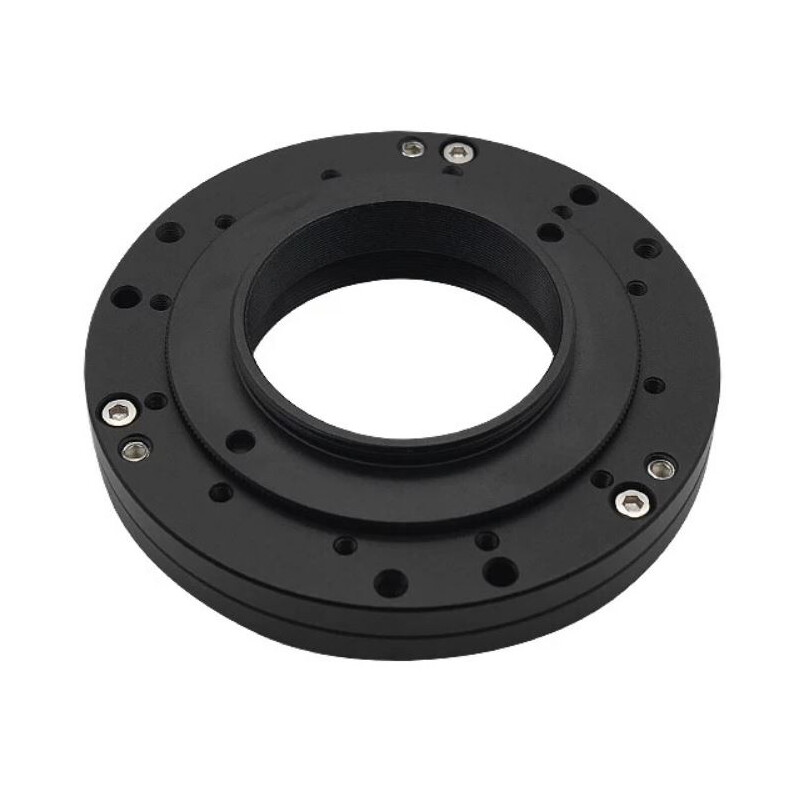

ZWO T2 Tilter Nakláňací adaptér

T2 Tilter je presný náklonový adaptér určený na vyrovnanie snímača kamery s ohniskovou rovinou teleskopu. Pomáha riešiť problém neostrých hviezd v jednom alebo viacerých rohoch snímky, ktorý často vzniká v dôsledku nakloneného senzora, výťahu, príslušenstva alebo samotnej ohniskovej roviny. Vďaka jemnému nastavovaciemu mechanizmu umožňuje optimalizovať rovinnosť obrazu bez nutnosti kompromisného zaostrovania alebo zbytočného orezu snímky.

Kľúčové vlastnosti

• T2 náklonový adaptér na korekciu tiltu kamery
• pomáha vyrovnať snímač s ohniskovou rovinou teleskopu
• rieši neostré hviezdy v rohoch snímky
• vhodný pri naklonenom senzore, výťahu alebo optickom príslušenstve
• praktický pri Newtonových teleskopoch s naklonenou ohniskovou rovinou
• umožňuje jemné nastavenie podľa testovacích snímok
• pomáha zlepšiť ostrosť v celom obrazovom poli
• vhodný aj na redukciu Newtonových prstencov pri H-alfa slnečnom snímaní

Riešenie problému neostrých rohov

Mnohí astrofotografi poznajú situáciu, keď je obraz v strede dokonale zaostrený, ale hviezdy v jednom alebo dvoch rohoch nie sú bodové. Bežným riešením býva kompromisné zaostrenie alebo orezanie snímky. T2 Tilter umožňuje riešiť príčinu problému priamo – vyrovnaním snímača kamery voči ohniskovej rovine.

• lepšia ostrosť hviezd v rohoch záberu
• menšia potreba kompromisného zaostrovania
• nižšia potreba orezávania snímok
• vyššia využiteľnosť celej plochy senzora

Korekcia náklonu snímača

Už zlomky milimetra môžu stačiť na to, aby bol snímač kamery mierne naklonený voči ohniskovej rovine. Výsledkom sú deformované alebo rozostrené hviezdy v časti obrazu. Pomocou nastavovacích skrutiek T2 Tiltera možno tento náklon jemne korigovať a dosiahnuť rovnomernejšiu ostrosť v celom poli.

• jemné nastavenie náklonu kamery
• kompenzácia drobných mechanických odchýlok
• presnejšie zosúladenie snímača s optickou sústavou

Možné príčiny tiltu

Tilt nemusí byť spôsobený iba kamerou. Často vzniká aj v dôsledku nakloneného zaostrovacieho výťahu, nepresného upnutia adaptérov, nekolmosti optického príslušenstva alebo prirodzene naklonenej ohniskovej roviny pri niektorých Newtonových teleskopoch. Tilter rieši výsledný problém bez ohľadu na to, kde presne v zostave náklon vzniká.

• naklonený kamerový senzor
• naklonený zaostrovací výťah
• naklonená ohnisková rovina teleskopu
• nepresné upnutie adaptérov alebo optického príslušenstva

Zarovnanie celej fotografickej zostavy

Tilter funguje tak, že nastaví polohu kamery voči ohniskovej rovine celej optickej zostavy. Po nájdení správneho nastavenia je dôležité zachovať orientáciu kompletného príslušenstva, aby sa korekcia tiltu nezmenila pri ďalšom použití.

• vyrovnanie snímača podľa reálneho optického poľa
• vhodné pre pevné fotografické zostavy
• dôležité zachovať orientáciu kamerového vlaku

Nastavenie pomocou testovacích snímok

Najpresnejšie nastavenie sa vykonáva pomocou testovacích fotografií hviezdneho poľa. Najprv identifikujete roh so zhoršenou ostrosťou a následne jemne upravujete príslušné nastavovacie skrutky. Po každej úprave sa vytvorí ďalšia testovacia snímka a postup sa opakuje, kým nie je obraz rovnomerne ostrý.

• kalibrácia podľa reálnych hviezdnych snímok
• presné doladenie podľa najhoršieho rohu obrazu
• postupné zlepšovanie ostrosti celého poľa

Postup základného nastavenia

• uvoľnite kontra skrutky, teda menšie zaisťovacie skrutky
• jemne otočte nastavovacie skrutky pri rohu so zhoršenou ostrosťou
• urobte druhú testovaciu snímku a porovnajte výsledok
• ak sa obraz zhoršil, otočte nastavovaciu skrutku opačným smerom
• po dosiahnutí uspokojivého výsledku opäť dotiahnite kontra skrutky

Lepšie využitie veľkých snímačov

Pri kamerách s väčším snímačom je tilt viditeľnejší, pretože okraje a rohy záberu sú citlivejšie na nepresnosti v optickej geometrii. T2 Tilter pomáha maximalizovať využiteľnú plochu senzora a dosiahnuť kvalitnejšie snímky bez zbytočného orezávania.

• vhodný pre väčšie astronomické senzory
• lepšia kresba hviezd v rohoch
• vyššia kvalita výsledných astrofotografií
• praktické riešenie pre pokročilé fotografické zostavy

Vhodný aj pre H-alfa slnečné snímanie

T2 Tilter možno použiť aj na redukciu Newtonových prstencov pri H-alfa slnečnom snímaní. Jemný náklon kamery môže pomôcť potlačiť interferenčné obrazce, ktoré sa pri niektorých kombináciách kamery a úzkopásmovej solárnej optiky objavujú na výsledných snímkach.

• pomáha redukovať Newtonove prstence
• vhodný pri H-alfa fotografii Slnka
• praktický doplnok pre solárnych astrofotografov

Obsah balenia

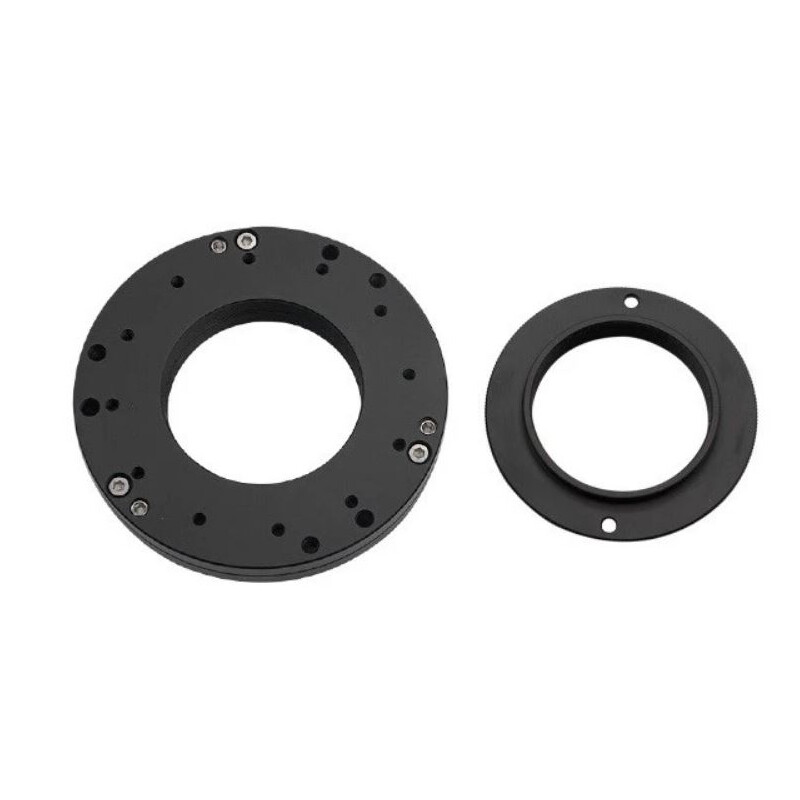

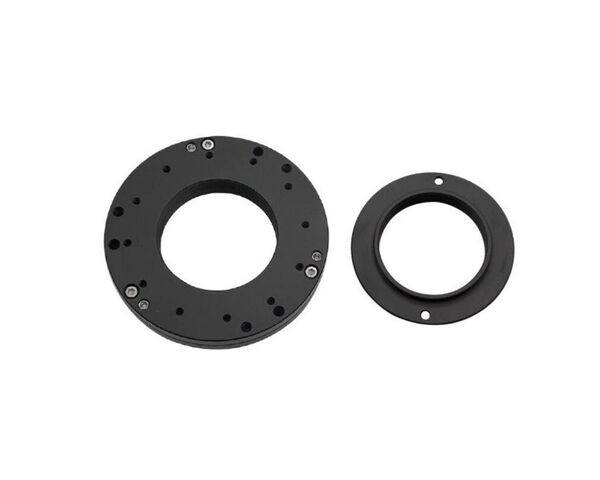

• T2 Tilter náklonový adaptér
• nastavovací mechanizmus na korekciu roviny snímača
• kontra skrutky a nastavovacie skrutky podľa konštrukcie adaptéra

Pre koho je určený

T2 Tilter je určený pre astrofotografov, ktorí chcú odstrániť tilt v kamerovej zostave, zlepšiť ostrosť hviezd v rohoch snímky a naplno využiť plochu senzora. Je ideálny pre deep-sky astrofotografiu, Newtonove teleskopy, refraktory s príslušenstvom, zostavy s väčšími senzormi a H-alfa slnečné snímanie, kde môže pomôcť redukovať Newtonove prstence.
